Mig

Une Servante pour la Kapex 120 de chez Festool

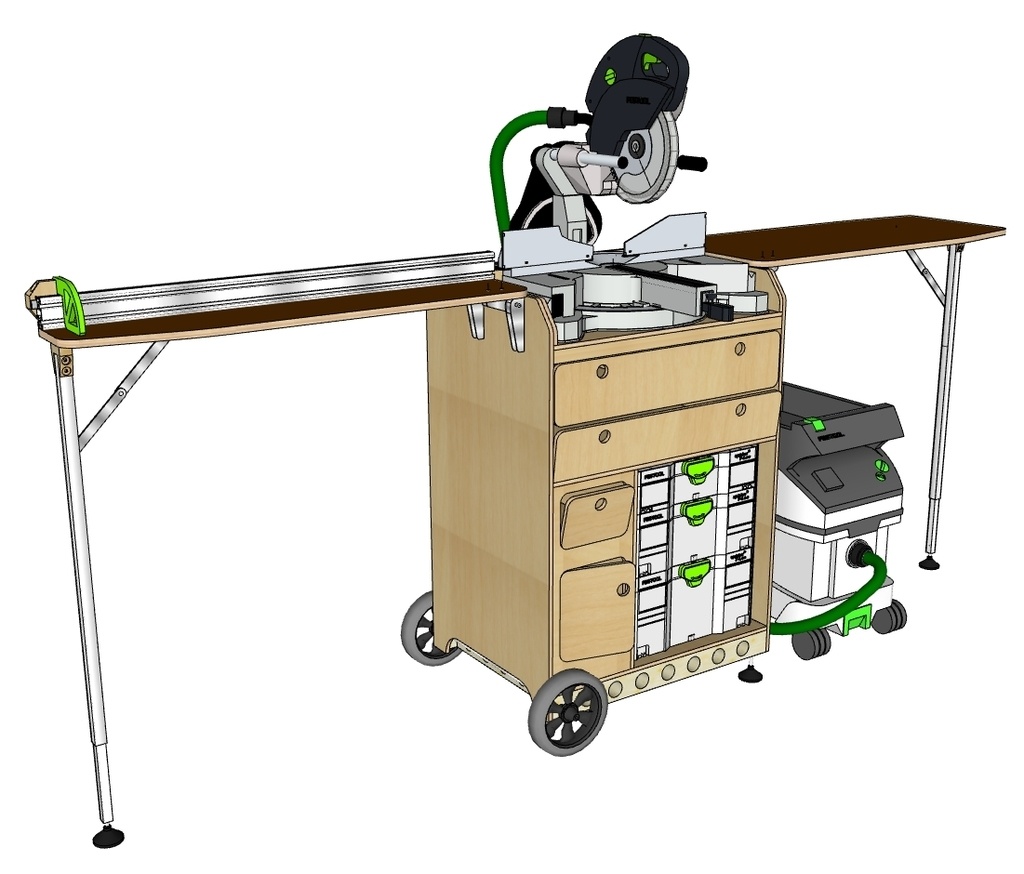

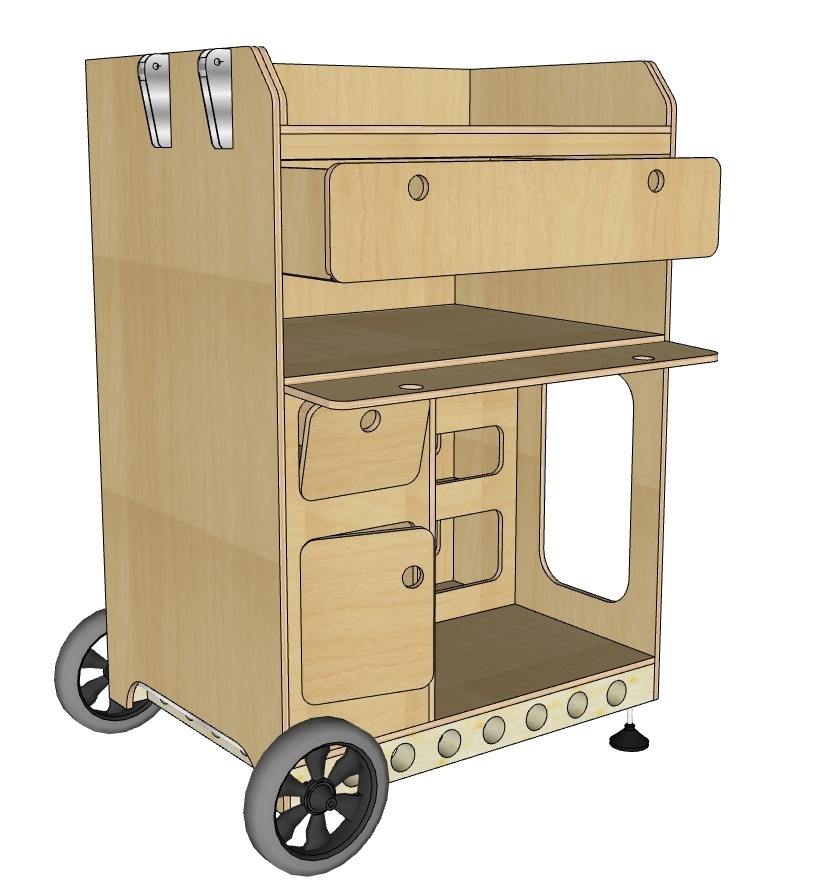

Voici un projet de servante adaptée à l’utilisation de la Kapex 120 de chez Festool. L’intérêt de la mobilité est évident, mais également l’idée de pouvoir stocker d’autres machines électro-portatives en Systainer ainsi que des tiroirs et autres rangements en cas de déplacements, ou même à l’atelier.

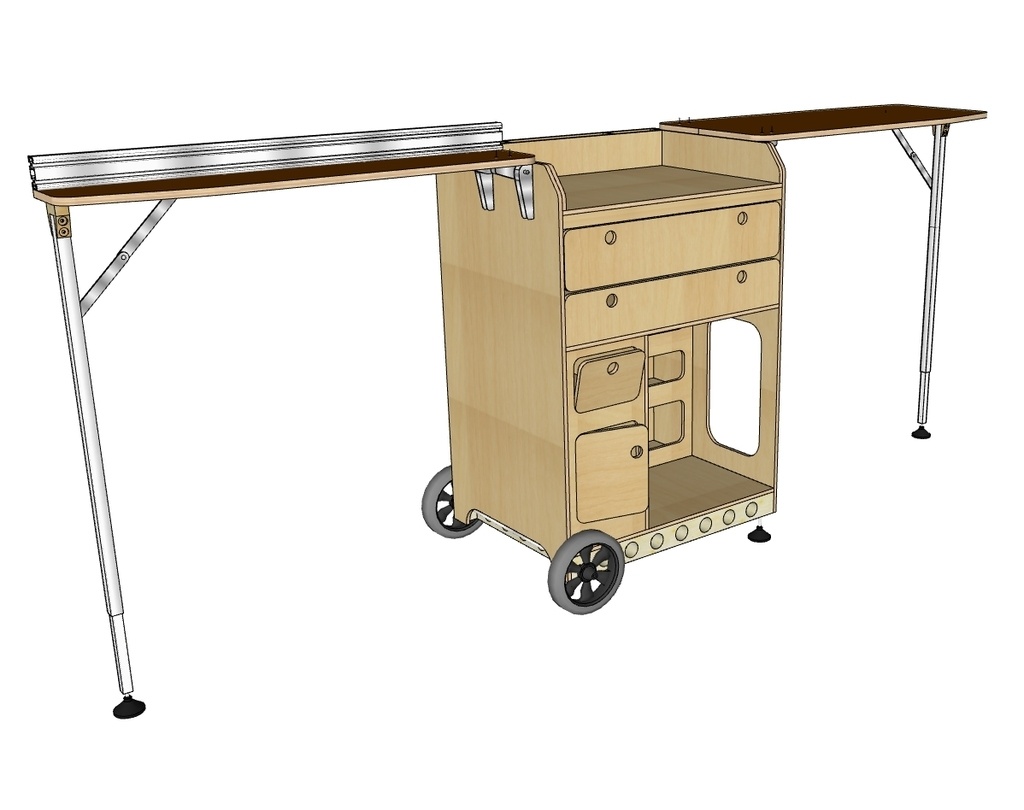

La table de gauche est une table relevable classique, celle de droite est en fait un plateau plus large permettant d’être utilisée éventuellement comme un mini établi lors d’un déplacement.

Les pieds réglables autorisent un poids jusqu’à environ 40-50 kg, ce qui est amplement suffisant en déplacement, ou en cas de pièce de bois plus importante (capacité maxi machine 88x302)

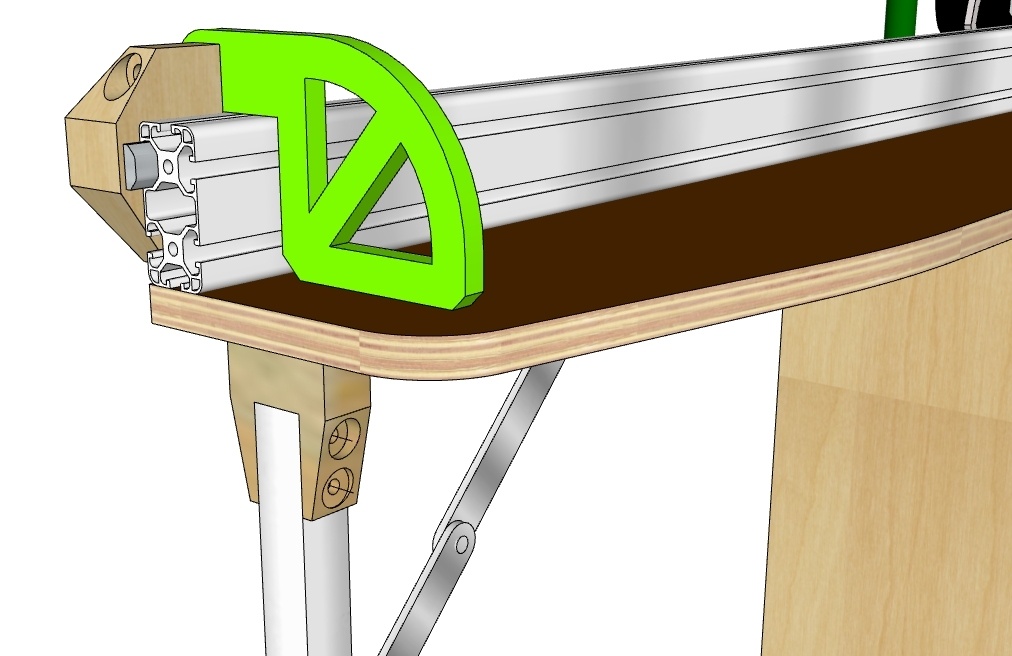

L’ensemble sera réalisé en contreplaqué d’épaisseur 10 mm, la légèreté étant une priorité. Les plateaux seront faits en contreplaqué 15 mm recouvert de bakélite, la glissière réglable est un profilé aluminium, comme les pieds et autres charnières.

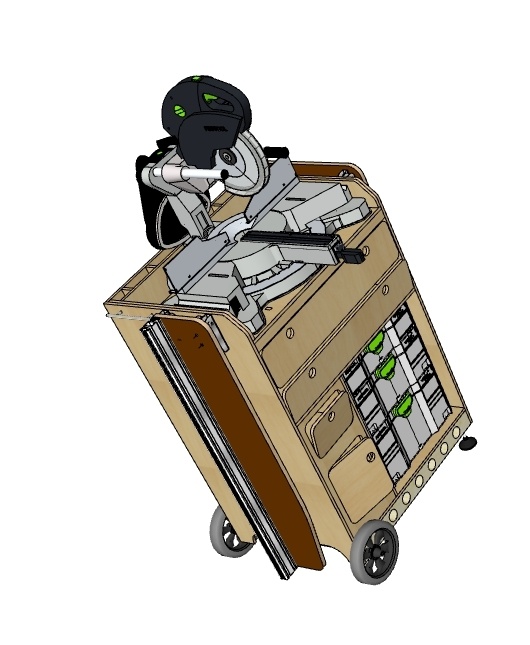

Les roues ont une dimension suffisante pour pouvoir monter des marches d’escalier standard.

Vous trouverez en pièce annexe un plan au format Sketchup 2017.

Mis à jour

Discussions

Mig a publié le plan "Une Servante pour la Kapex 120 de chez Festool".il y a 1 an
Tyrael


Génial, merci pour le plan en tout cas !
Compatible Kapex 88 ?

Mig


Tant mieux!
Faudra peut-être reprendre les cotes de hauteur du plan de base de coupe de ta 88 et rabaisser tout le système des tables et côtés de caisson mais le principe reste le même.
Dis moi si c'est compatible. Merci
A+

gamin69

bonjour pas moyen de telecharger les plans comment faire merci

PAPIPEX

PAREIL JE N'ARRIVE PAS L'OUVRIR

Mig


Ben messieurs ?... je viens de le charger maintenant sans problème !

PAPIPEX

bien formidable explique nous comment tu faits
merci

Mig


Bonjour PAPIPEX et gamin69.
Si j’applique la méthode préconisée sur le site cela marche sans problème mais avec mon propre système informatique.
Je pense qu’il faut peut-être que vous vous penchiez du côté de la compatibilité ou la MAJ de vos OS (W, Mc, Unix…) ou bien de la MAJ du millésime SketchUp ou du décompresseur ZIP.

Après, si cela ne règle rien, je ne pense pas y être pour grand-chose, non ?!!

Courage, détendez vous et restez motivés
A+

satblip

Bonjour,

Aucun problème pour le download et la décompression.

Merci pour ce travail!

Bon amusement ;)

PAPIPEX

merci
mais j'ai problème je charge bien les plans mais par contre je n'arrive pas a les ouvrir

Mig


Est-ce bien SKP version 2017 que tu as installé ?
Sinon je t'envois le dossier sur adresse perso !

emilejuvin

Merci !
