Séverine

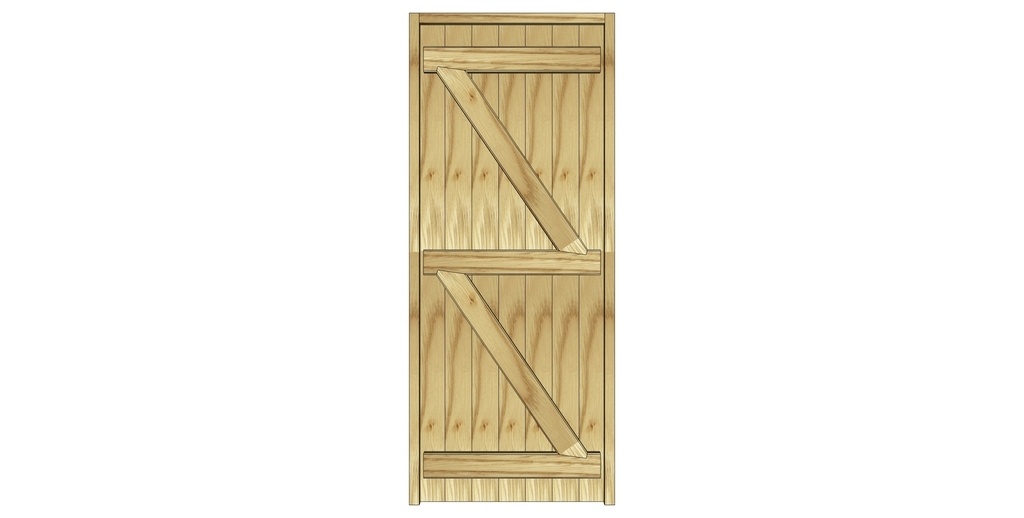

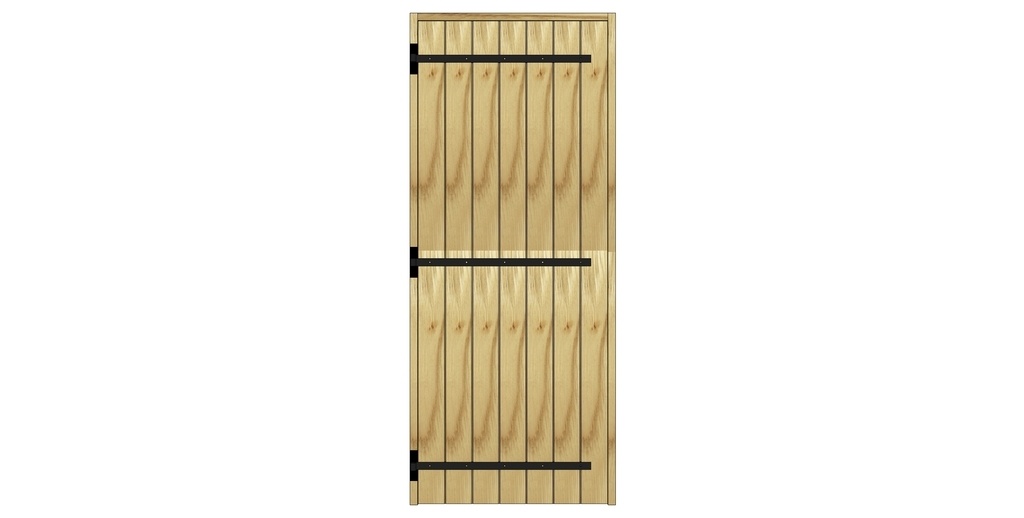

Plan porte de cabanon


Ce plan concerne une porte de cabanon que je compte réaliser en septembre.

J'avais posé une question sur l'assemblage par embrèvement entre les barres et l'écharpe avant de me lancer dans la conception.

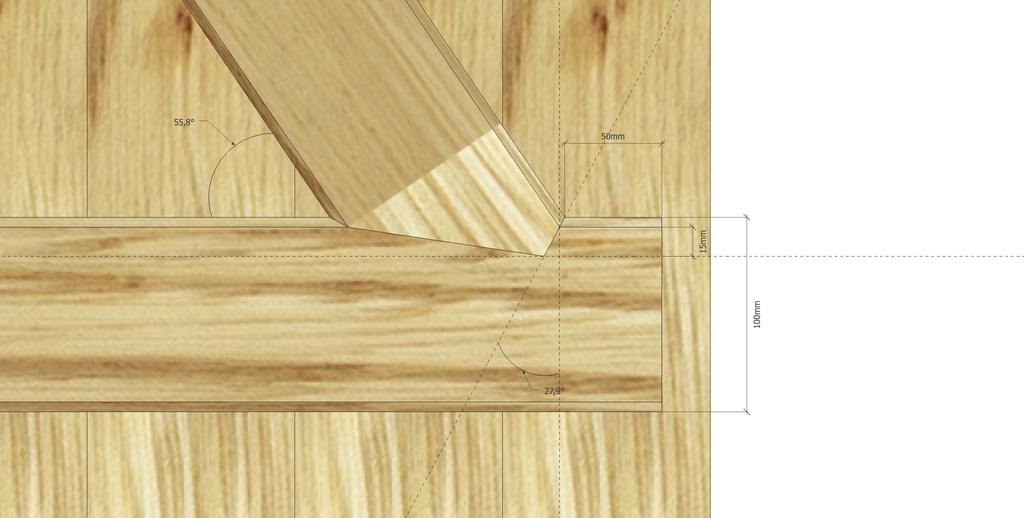

La 3ème image donne les cotes et angles choisis pour réaliser l'embrèvement :

  • About taillé à la bissectrice de l'angle entre l'écharpe et la barre

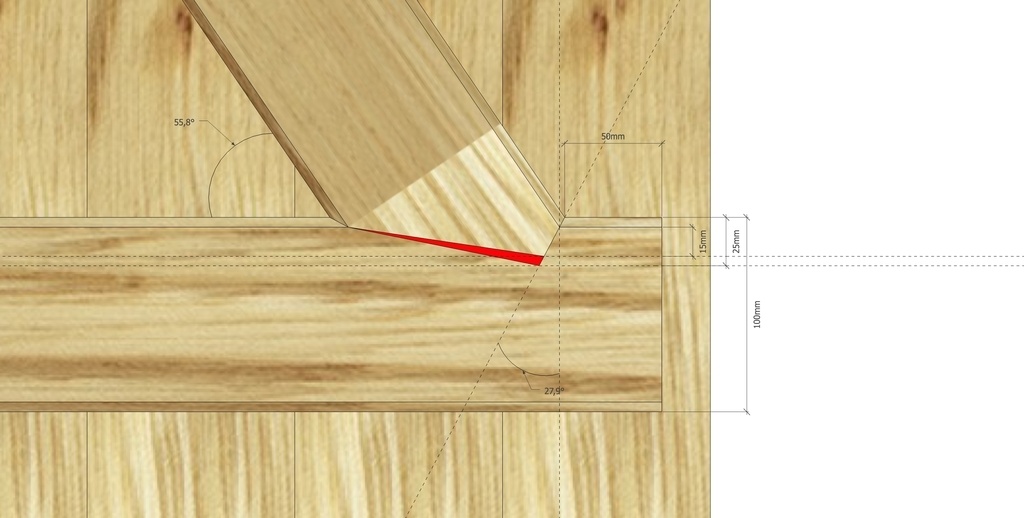

  • Hauteur de l'embrèvement d'environ 20mm (Le max devant être le quart de la largeur de la barre : partie en rouge sur la 4ème photo)
  • Embrèvement à 50mm du bout de la barre

@sylvainlefrancomtois, @boisenformes et @leturnier, je vous laisse vérifier la conception 😉


Discussions

Séverine a publié le plan "Plan porte de cabanon".il y a 3 mois
sylvainlefrancomtois


parfait !

Séverine


Impec ☺️
Merci @sylvainlefrancomtois.

regis59


Bonjour,
Merci pour cette publication qui me sera très utile. En effet je dois réparer une cabine de plage dont les portes et les parois sont de conception identique à votre projet.
Pouvez vous me préciser si les lames qui ont un assemblage rainure/languette doivent être collées entre elles ou sont elles simplement clouées sur les barres?
Nouvel abonné sur "L'air du bois", j’espère utiliser la bonne procédure pour poser ma question.
Par avance merci pour votre aide.
Régis

Séverine


Bonjour @regis59,
Je ne compte pas coller l'assemblage rainure/languette, mais plutôt les barres et écharpes sur la porte avec fixation par visses (La porte n'est pas encore réalisée. Je reçois le bois la semaine prochaine).
Si vous souhaitez avoir l'avis d'autres boixeux, vous pouvez poser votre question dans le coin questions ici.

sylvainlefrancomtois


pas de collages surtout !! ton bois ne pourra pas travailler correctement !

Séverine


@sylvainlefrancomtois, pas de colle du tout ? Ou pas de colle sur l’assemblage rainure/languette ?

sylvainlefrancomtois


@severine
pas de colle du tout les barres écharpes et le clouage ou vissage ,ainsi que les pentures doivent suffire à tenir l ouvrage .
Un collage ne sert strictement à rien dans ce genre d ouvrage ,et peut être au contraire source d ennuis !

Séverine


Merci pour l’info !

regis59


Merci pour vos réponses rapides qui me seront très utiles.
