Philippe Gelard

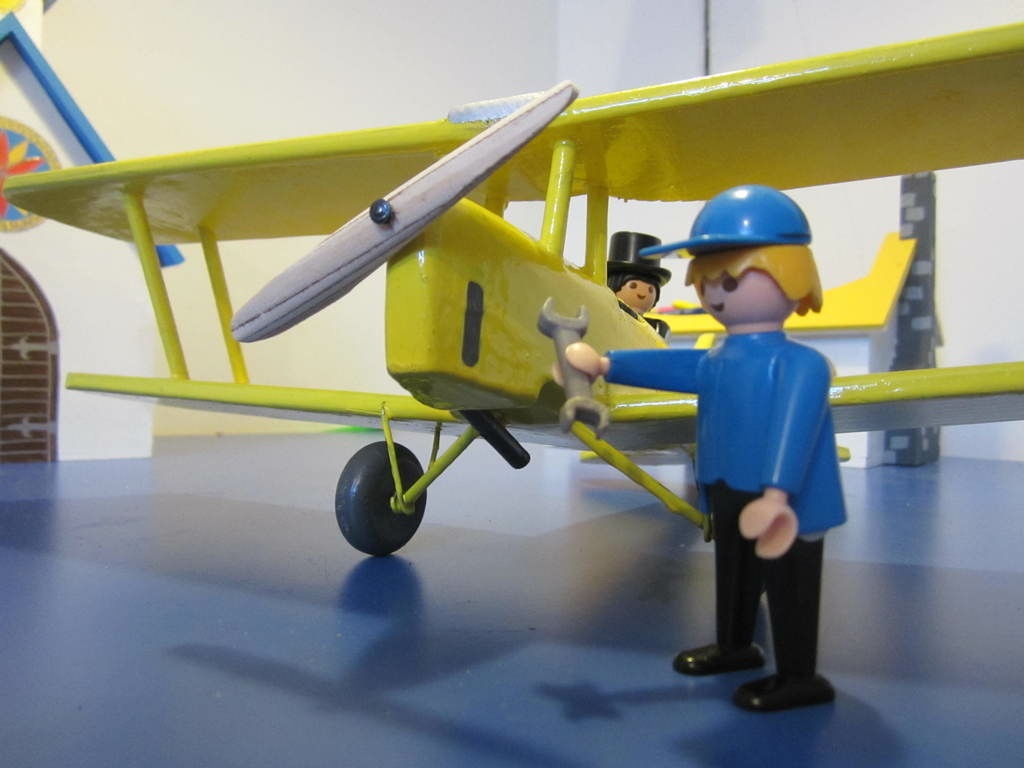

Un avion pour Hergé


Coucou,

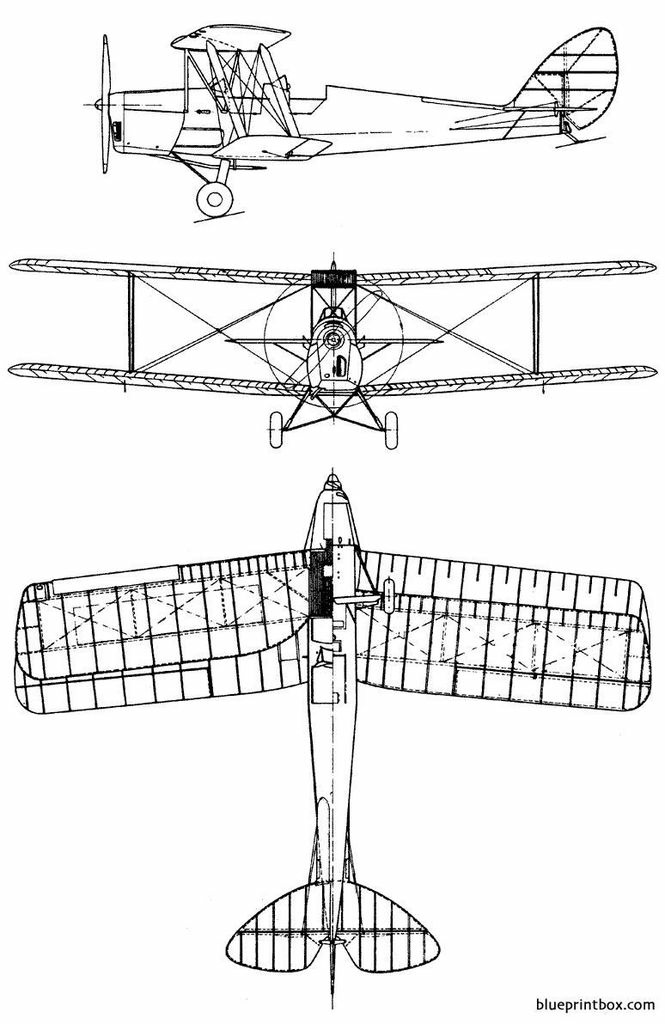

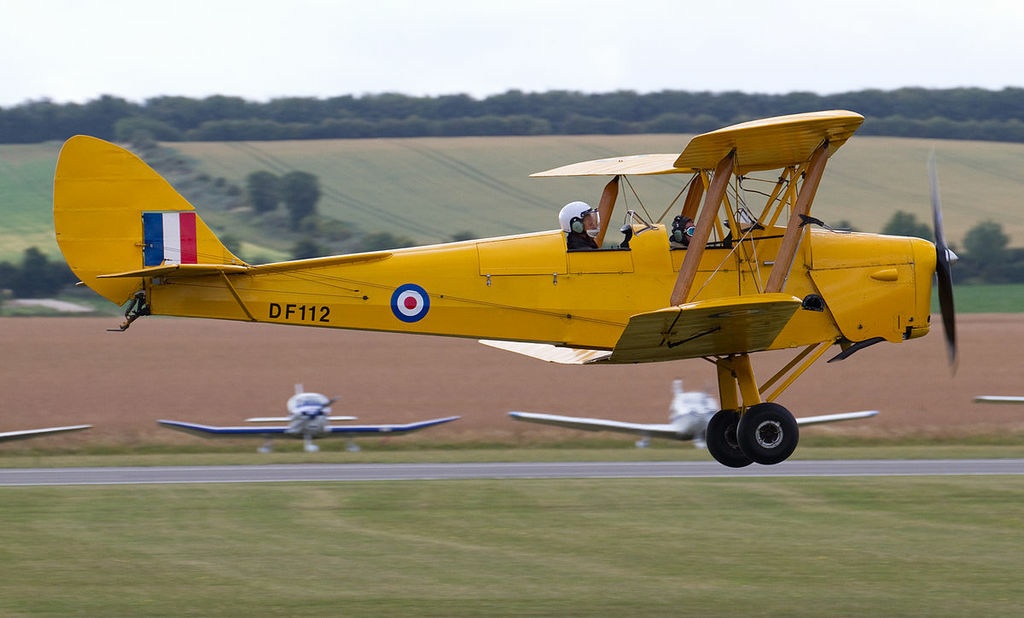

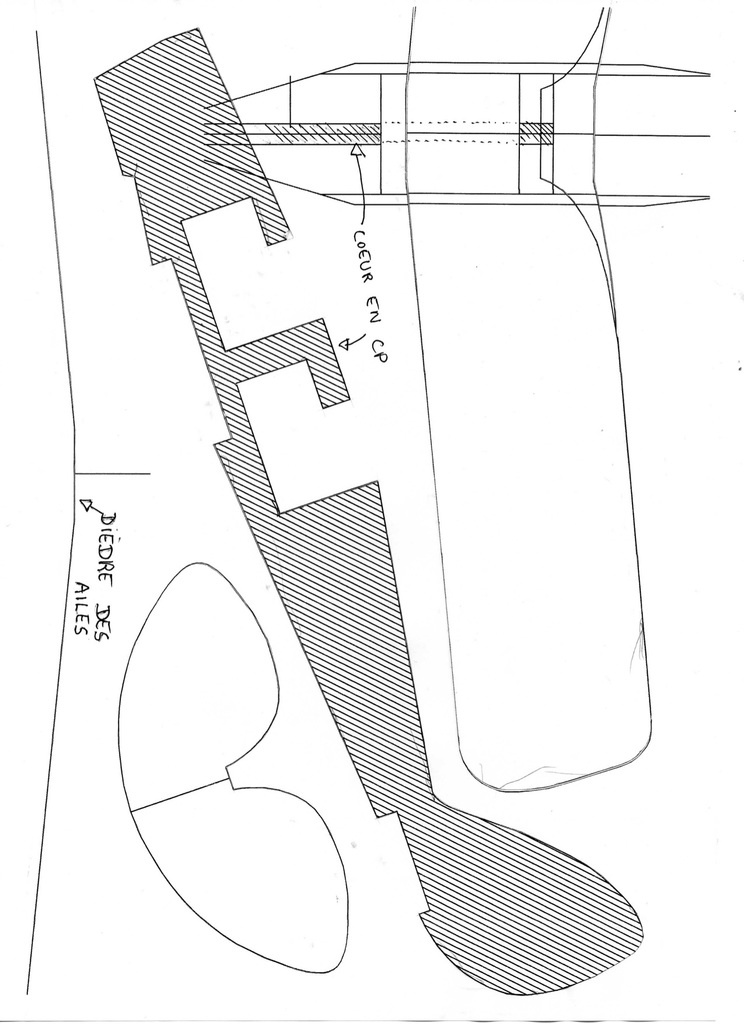

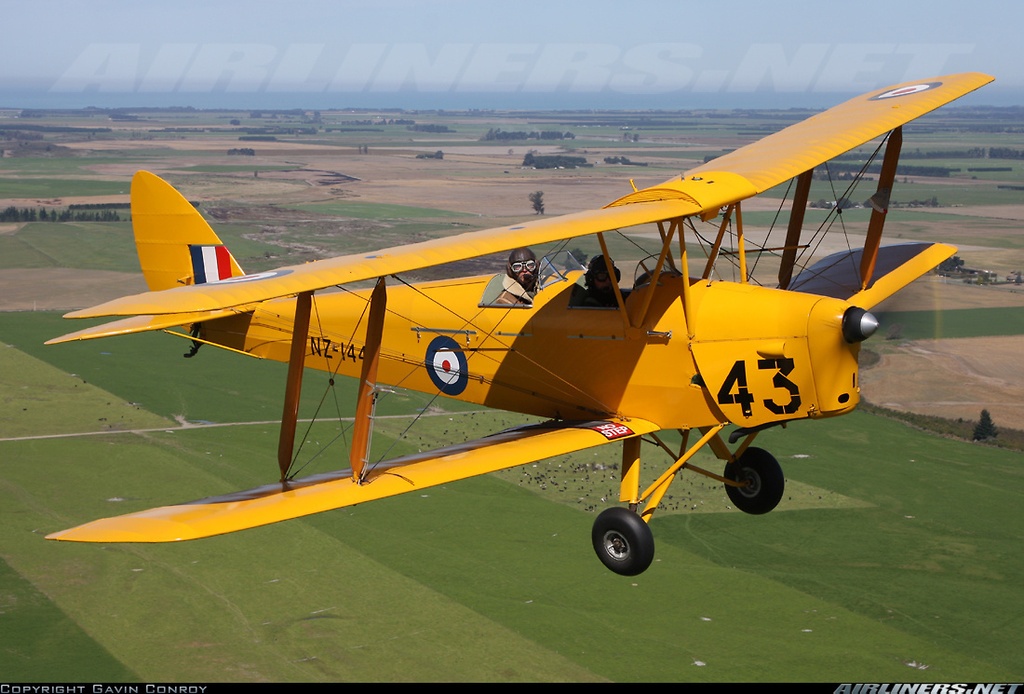

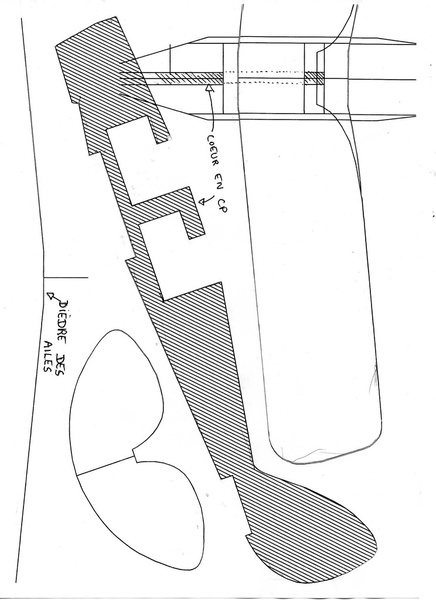

Pour ceux qui veulent réaliser cet avion pour noël, je vous joins ici le plan en PDF dont je me suis servi. C'est directement extrapolé du plan du vrai avion, mis aux dimensions pour les personnages playmobil. Le plan est minimal: on y voit la courbure des ailes supérieure, inférieure et arrière, et surtout la pièce en contreplaqué qui constitue le coeur de l'avion et permet une dérive solide. Vous y collerez de chaque côté deux pièces de bois de votre choix, l'une d'environ 15mm pour faire l'épaisseur du fuselage et permettre aux larges bonhommes de s'asseoir dans l'avion, et l'autre fine (environ 3-5mm) qui constituera les bords de la carlingue. Le reste coule un peu de source, je vous laisse improviser. dernier détail important: la ligne en bas du plan réprésente l'angle de dièdre des ailes. Je vous laisse admirer le vrai en construction ici, un vrai projet pour une autre fois peut être ;-) Joyeux Noël à vous!

Mis à jour

Publications associées


Discussions

Philippe Gelard  a publié le plan "Un avion pour Hergé".
il y a 5 ans
Peuch
( Modifié )

Merci pour ton plan, super idee

Philippe Gelard

Merci à toi! Envoies moi des photos si tu le construis!
