Réglage gabarit Wurth pour charnière invisible

Bonjour,

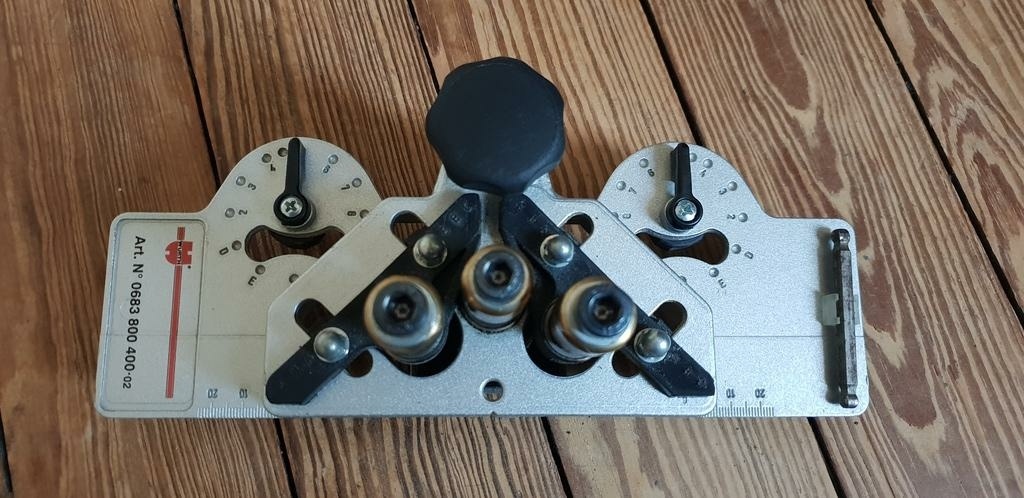

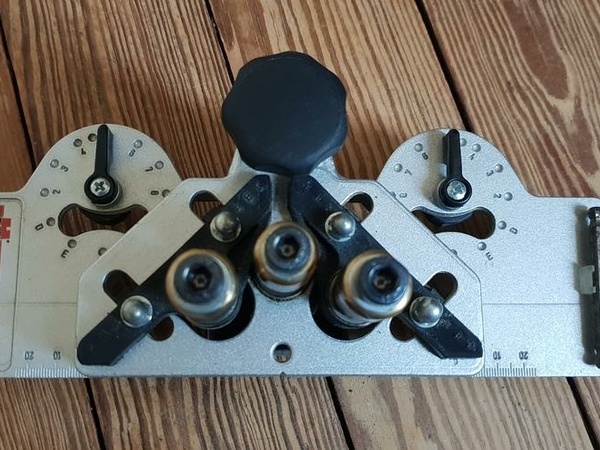

Je possède ce gabarit de perçage de charnière invisible mais je me demande à quoi correspondent tous les réglages possible.

*Les molettes noir: A quoi correspondent les chiffres (2,3,4, 4.5,5,6,7,8) et les lettres D, E, F . Est ce que ce réglage impacte le modèle de charnière à acheter ?

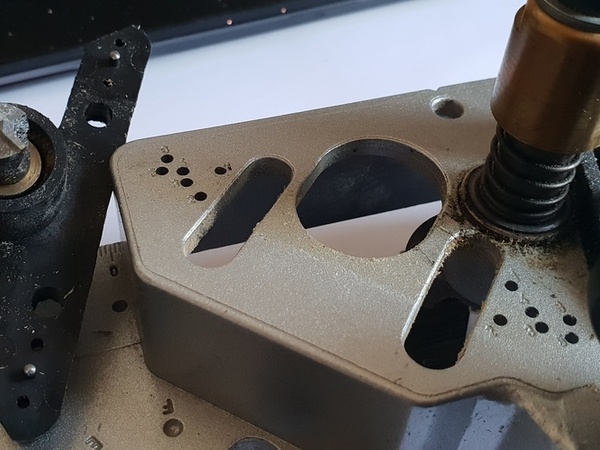

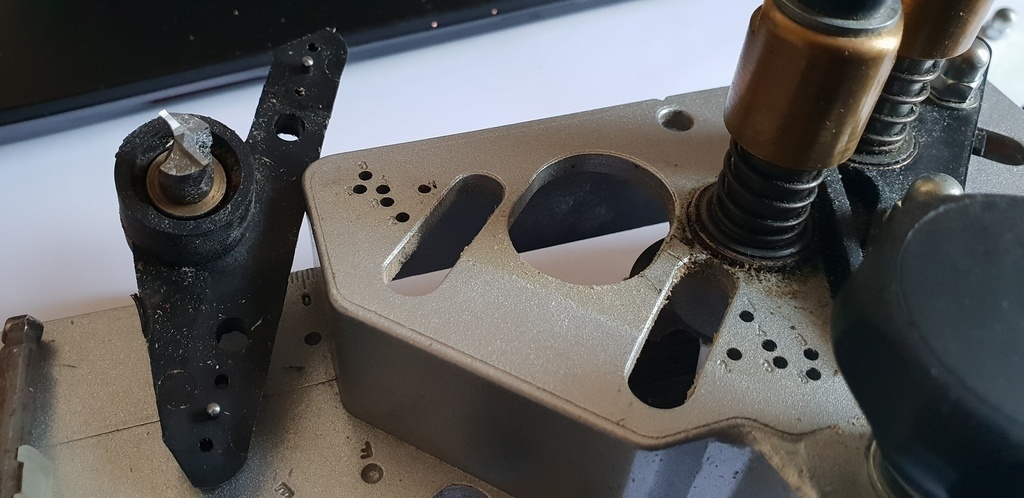

*Les réglages des mèches de 10mm : A quoi correspondent les réglages A, B, C et les trous de 1 à 6

J'ai essayé d'utiliser des charnières Blum mais ça ne fonctionnais pas (les perçages de 10 trop grand) hettich impeccable.

Du coup quelle marque fonctionne avec ce gabarit ou ce n'est qu'une histoire de modèle dans la gamme de la marque.

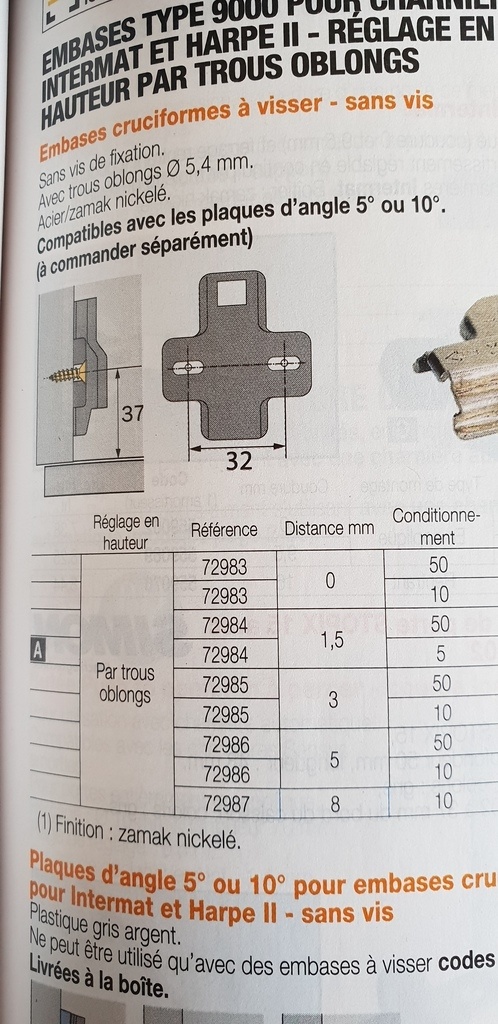

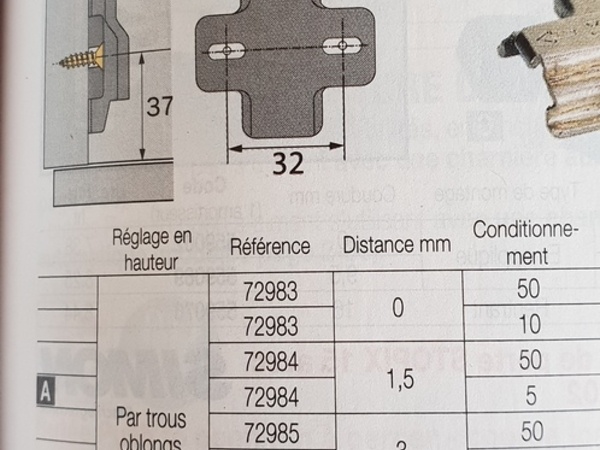

Question subsidiaire concernant les embases à quoi correspond la distance en mm ( 0, 0.5, 1.5, 3, 4.5, 5, 8, 11 )

Merci pour votre aide.

Niouniou

Tu l'as acheté neuf ce gabarit ? Si oui, demande à ton commercial il doit avoir la possibilité de te filer la notice !
Sinon, dessus, il doit y avoir la référence du gabarit et avec ça, demande à ton moteur de recherche, il en saura peut être +...

AWBois

Salut j'ai acheté ce gabarit d'occasion, je n'ai que les schémas que l'on retrouve sur la fiche produit Wurth. Schémas qui n'expliquent pas grand choses sur les différents réglages et ce à quoi ils correspondent.
Et je n'ai pas trouver d'informations pertinente sur google c'est pourquoi je viens poser ma question dans un repère de boiseux :)

Connectez-vous pour ajouter un commentaire.
?

3 réponses

1
Sweex59

Bonsoir,
J’ai à peu de choses près le même de hettich.
Les mollettes noir servent à régler la distance D
, cette distance au plus elle est grande au moins le jeu nécessaire pour l ouverture de la porte sera important.
En fonction du jeu que tu veux plus le recouvrement tu as des tableaux qui te permettront de choisir tes embases ( 1,5-0,5 etc)
Sauf à prendre toujours les mêmes charnières un gabarit d usinage est vraiment appréciable.
Comme l a dit foisenformes les deux mèches de 10 servent pour les boitiers à encastrement, ou à clips etc
Si tu prend des boîtiers à viser vis de 5 ces mèches ne serviront pas mais tu peux les remplacer pour des 5 ou autres diamètre qui conviendra.

J essayerais de te retrouver le lien sur le site d hettich ou il est expliqué tout ça

AWBois
( Modifié )

Super merci beaucoup Sweex59 !

Connectez-vous pour ajouter un commentaire.
1
Boisenformes

Ce gabarit de fraisage pour moi génial fonctionne avec les charnières Wurth et Grass qui en fait sont les mêmes.
Les 2 leviers latéraux servent à régler les butées de positionnement du fraisage par rapport au bord de la porte.
La fraise centrale peut être utilisée pour toutes les charnières de diamètre 35mm
L'écartement des 2 fraises latérales est réglables pour d'autres charnières qui auraient le même diamètre d'inserts de fixation. Il existe aussi pas mal de modèle qui se vissent, donc pas besoin de ces 2 fraises.

AWBois

Salut , merci pour la réponse !

As tu déja essayer d'autre charnière que des Wurth ou Grass avec ce gabarit ?
Sais tu si il existe une sorte d'abaque des différend réglage des fraises latérale ?
Moi aussi je le trouve super se Gabarit et il a l'air d'avoir plein de réglage différent ce qui le rend à mon avis bien plus polyvalent que pour utiliser seulement avec des charnières de la marque Wurth ou Grass.

Une idée concernant les embases?

Connectez-vous pour ajouter un commentaire.
0
Niouniou

eshop.wurth.fr...Attribut=%5B%5D
Ça t'aide ou il manque un schéma avec les lettres correspondantes?

AWBois
( Modifié )

Salut, comme je dit plus haut les schémas fourni par Wurth ne donne que les réglage standards et n'expliquent pas à quoi correspondent les réglages ( photo 2 de mon post) des fraises latérales.
Je n'ai pas trouvé d'infos non plus sur les embases ainsi que les lettre D, E, F des leviers latéraux.

Merci

Niouniou

Ok, ben désolé, tu l'as acheté à Wurty ou d'occasion ?

AWBois

D'occasion...

FloG
( Modifié )

Salut, je peux te donner quelques informations, j'ai la version floquée Hettich. J'utilise les charnières de la marque, en version Fix (serrage rapide, pas de vis).
Concernant les lettres, je ne peux te renseigner, mais je te conseille de te faire aussi un gabarit avec toutes les distances D (merci Olivier Verdier), grâce à ca je n'ai jamais calculé, que ce soit pour faire de l'applique ou du rentrant.

AWBois

Super ! merci c'est une bonne idée le gabarit !

Sweex59
( Modifié )

bonjour,
un lien pour les charnières intermat
web.hettich.com/fileadmin/media/KAB/Intermat_11846_C_2011-11_fr_DE.pdf
pours les sensys
www.hettich.com/fileadmin/content/documents/sensys09_fr.pdf

tu pourras voir les relations entre la distance D et les embases.
bonne journée

AWBois

Top merci beaucoup !
