Olistan

Assemblage porte coulissante pleine

Bonjour,

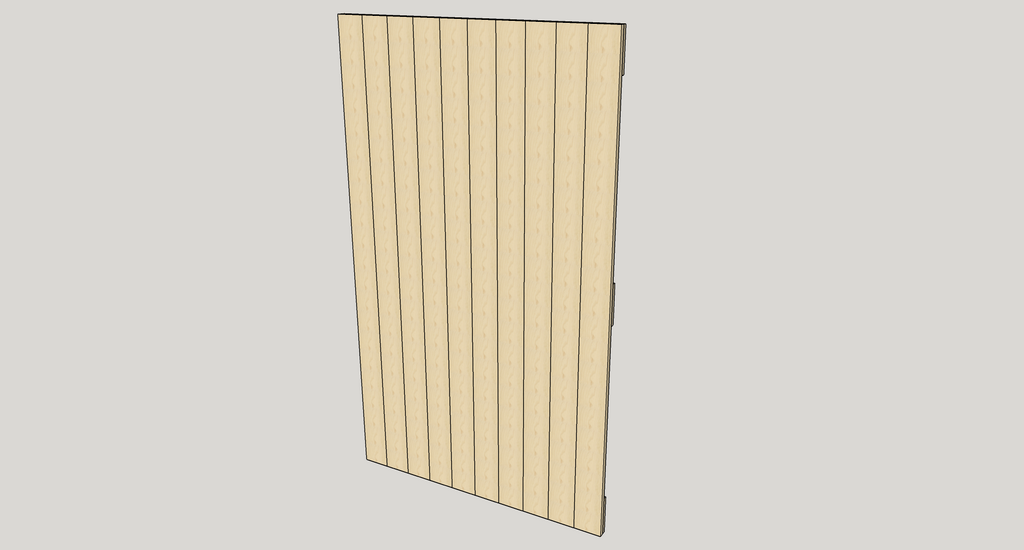

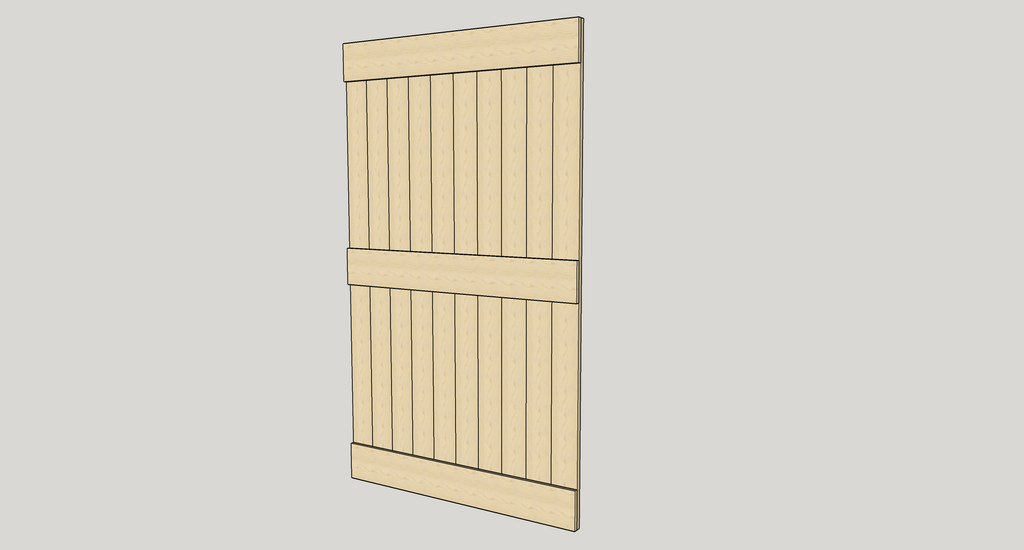

Je suis en train de réaliser une porte coulissante pleine avec lames verticales et 3 traverses horizontales (voir illustrations). Lames et traverses sont en chêne 22 mm. Les lames sont assemblées entre elles en rainures/languettes. Aucun grain d'orge n'est prévu entre les lames. Largeur de la porte: 1m20; hauteur: 2m20.

Mes questions concernent l'assemblage:

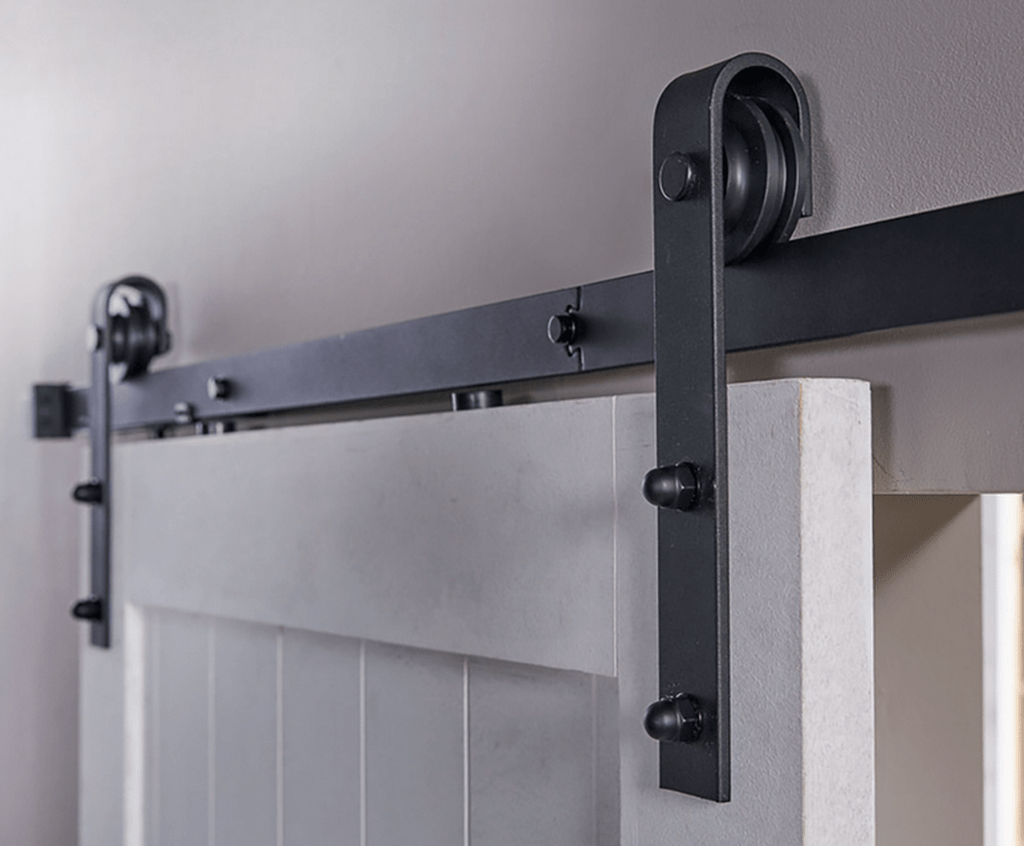

1) Assemblage collé des lames verticales (comme la porte est coulissante, pas un problème si la largeur de la porte prend/perd 5mm); le tout serait vissé depuis des trous oblongs horizontaux dans la traverse - 1 vis/lame. Toutefois, en fixant les pattes des roulettes, la variation dimensionnelle sur le dessus de la porte sera contrainte

2) Assemblage style volet - pas de colle dans rainures/languettes et 2 clou par lame dans chaque traverse - mais serait-ce suffisant pour supporter le poids de la porte ? Je n'ai pas spécialement envie de mettre des tiges filetées ou clés à travers toutes les lames (certaines font jusqu'à 160mm de large) mais si il faut, je le ferai ;-)

3) Toute autre solution est la bienvenue

Merci pour vos conseils !
Olivier

Jean-Claude Di Fazio
( Modifié )

Tu n’aurais pas déjà posté cette question et ces croquis sur un autre forum ?
🤔
Et déjà obtenu des réponses utiles …

Olistan

Si en effet; mais question plus précise ici

Connectez-vous pour ajouter un commentaire.
?

2 réponses

0
RR Menuiserie et Mobilier

Bonjour,

Il est possible de réaliser une porte avec des assemblages à clés, de cette manière il n'y a pas de surépaisseur. Je procède de cette manière pour des portes coulissantes ou persiennes qui se replient.

Bon courage.

Olistan

Merci RR Menuiserie et Mobilier !
En effet, j aimerais tenter cela. Le design avec sur epaisseur vient du client.

Connectez-vous pour ajouter un commentaire.
0
drums

Bonjour,

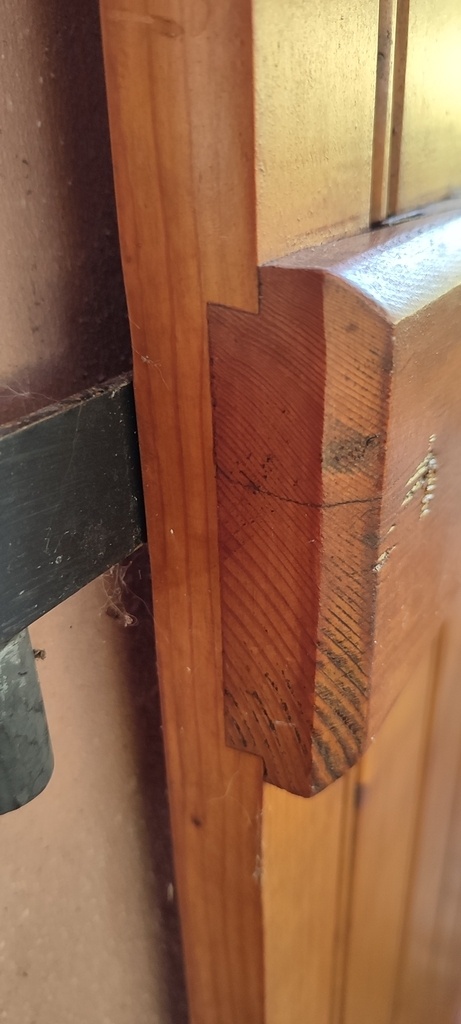

Pour les traverses vous pouvez utiliser les traverses avec queue d'aronde montées en force.

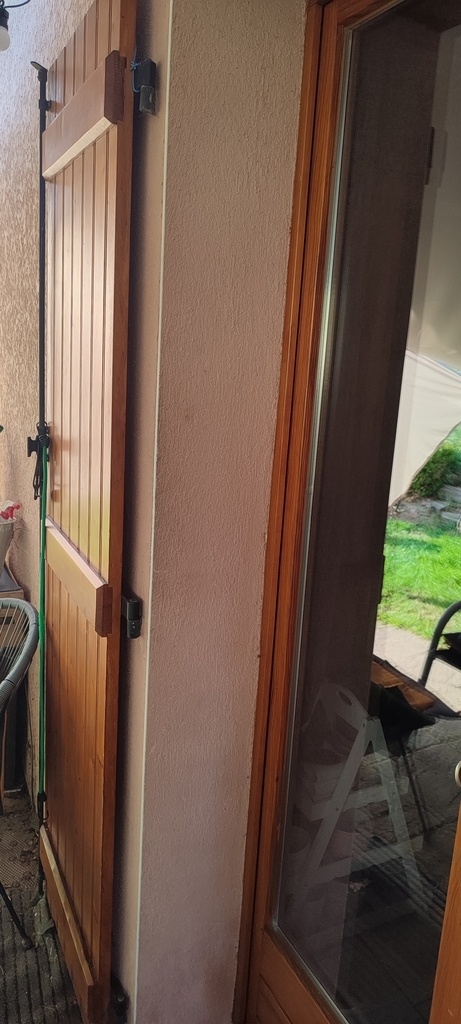

J'ai fabriqué mes volets ainsi il y a 24 ans

racmterrof

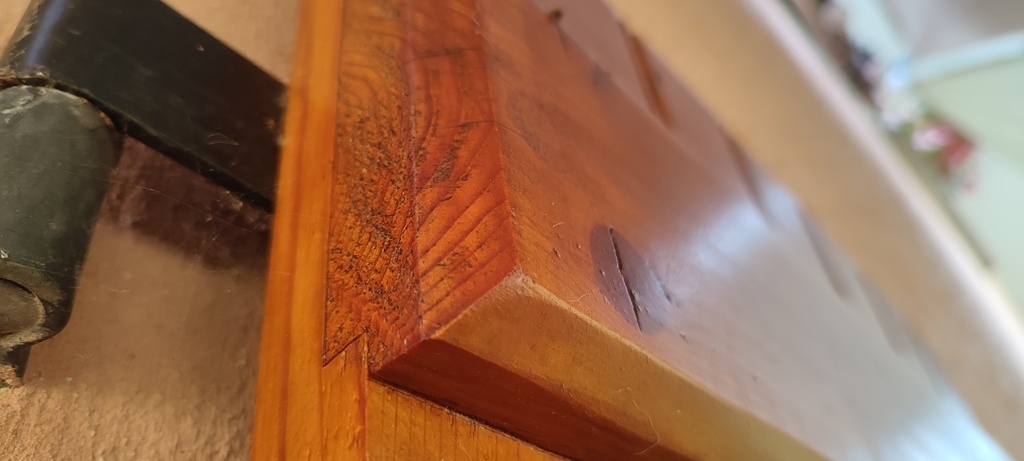

Les traverses en "queue d'aronde" sont plus efficaces si l'empreinte est conique de part et d'autre du volet.

drums

Oui bien emprunté conique
Et prévoir longueur plus grande ainsi on peut frapper et couper ainsi on voit pas le coups

Olistan

Merci drums et racmterrof !
J avais un peu peur en voyant le faible angle de ma fraise à QA. Toutefois, je vois qu il n est pas très important chez toi non plus.

Connectez-vous pour ajouter un commentaire.
