Bonjour,
Mon combiné LUREM 310SI ne démarre plus depuis plusieurs jours. Il y a une semaine, lorsque j'appuyais sur le bouton poussoir de démarrage, j'étais obligé de le maintenir pour que la machine se mette en route. En relâchant le bouton la machine s'arrête. J'ai d'abord pensé à un encrassement du bouton poussoir. Mais après nettoyage, pas de changement.
En réessayant le lendemain, cette fois, j'ai beau appuyé sur le bouton poussoir, la machine ne se lance plus du tout.

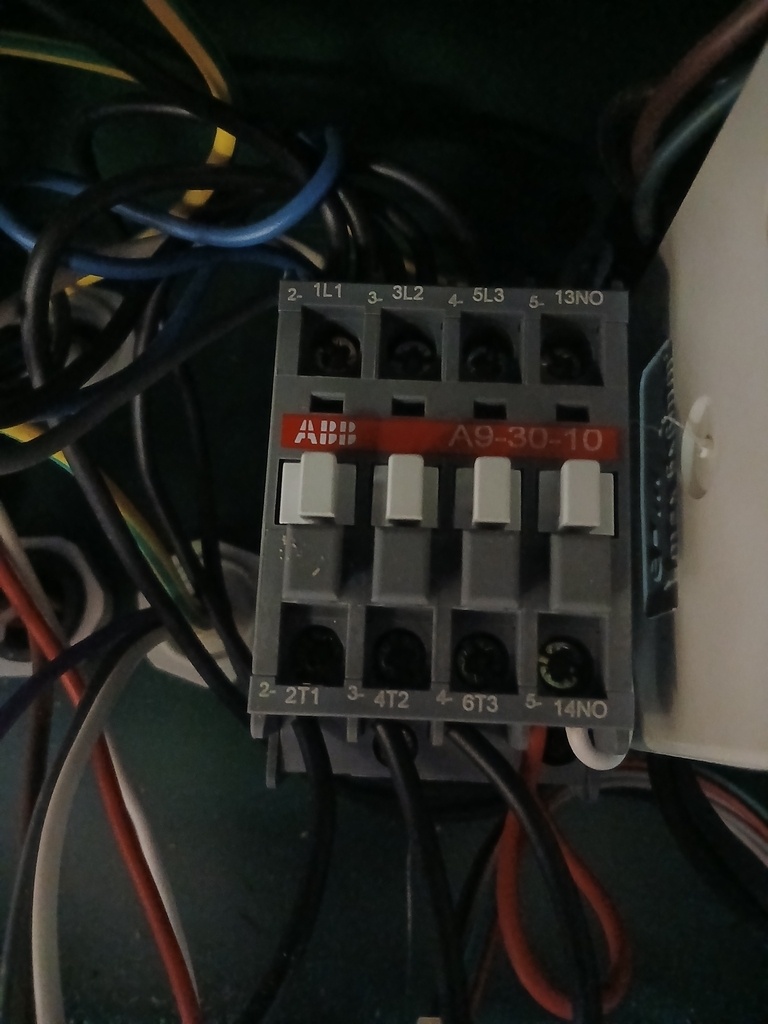

J'ai donc pensé au contacteur de puissance. La machine se lance bien quand on appuie à la main sur les 4 switchs blanc (cf photo). Je me suis donc dis que la panne venait de là. J'en ai commandé un autre, mais ça ne change rien. Même problème, j'appuie à la main sur les switchs la machine se lance. Mais en relâchant, elle s'arrête, les boutons ne restent pas enfoncés.
Si quelqu'un a déjà eu ce genre de panne qui ne doit pas être grand chose à mon avis, je suis grandement preneur. Je vous remercie par avance de
Mis à jour
2 réponses
Difficile à dire comme ça sans schéma électrique mais je pencherai pour un problème dans le circuit d'auto-maintient du relais ou alors le bouton d'arrêt en défaut ?
Oui, auto-maintien, ce qui nécessite d'avoir le schéma ou de bien maîtriser la chose pour le faire soi-même et voir où est le souci.
Par contre, si tu tiens à tes doigts, n'appuie pas sur les 4 "switches" avec ! Il y a du 400V derrière et ça peut exploser ces choses-là...
Bonjour,

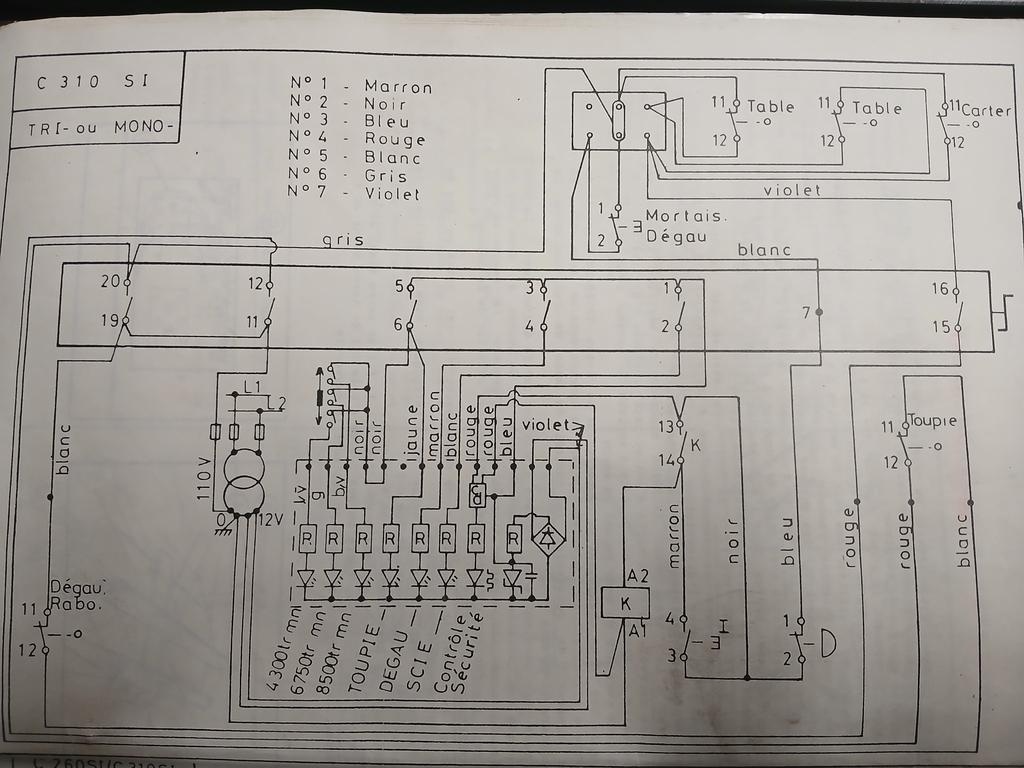

Alors ce que je comprends, et si on parle bien du contacteur K (mais apparemment il n'y en a qu'un) :
- une polarité arrive par le fil bleu (du point 7 dans le grand rectangle qui correspond à un commutateur ?), et passe le coup de poing d'arrêt d'urgence (bornes 1 et 2).
- Cette polarité arrive donc par le bouton poussoir I (bornes 3 et 4) et via le fil marron et la borne 14, vers A2. Sachant que A1 part directement vers le transfo, si tu appuies sur le bouton, le contacteur se ferme et le moteur démarre.
- Mais, toutes choses égales par ailleurs, s'il n'y avait rien d'autre, elle s'arrêterait quand tu relâches le bouton, d'où l'auto-maintien, câblé par le fil noir qui part vers la borne 13. Donc quand tu appuies sur le bouton, ça ferme le contact 13-14, et le fil noir alimente directement A2 sans passer par le bouton, que tu peux donc relâcher.
Du coup, si ça s'arrête quand tu relâches, c'est que le fil noir est coupé (ou mal branché, ou il y a un faux contact, ou c'est au niveau de la borne 13, ou de l'autre côté du fil noir, enfin bon c'est ça qui ne marche pas).
Bien sûr, tu ne mets les pattes dedans que machine débranchée (pas seulement fusible coupé : il faut une coupure visible).
Si le fil noir a l'air correct, rien ne t'empêche d'en mettre un second, branché entre les bornes 2 et 13, et tu verras si c'est bien ça le souci.
Encore une fois, si ça te parait trop compliqué ou pas clair, fais-toi aider par quelqu'un à l'aise avec la chose électrique. Et prends des photos avant de démonter...
Bonjour,
La machine fonctionne à nouveau. J'avais un fusible grillé ainsi qu'une des résistances du circuit imprimé de commande qui ne faisait plus contact. Merci à ceux qui ont pris le temps de réfléchir à la panne:
Ara et erredubois
Bonjour Bendric ,
Je suis tombé sur tes messages en faisant des recherches car je possède également une Lurem 310SI qui a eu a peu près les mêmes défauts de fonctionnement que toi récemment (résistance dessoudée, fusible du transfo HS) et le contacteur qui ne se maintient pas. Je l'alimente depuis un variateur de fréquence pour faire du TRI400 à partir du monophasé chez moi. Au départ, je pensais à un défaut du variateur car il me renvoyait une erreur de type surcourant donc j'envisageais un problème de courant de démarrage Id trop important mais visiblement, cela vient plus du contacteur.
Un problème de plus que j'ai : un des fils (le noir) de la carte du circuit imprimé n'est plus raccordé (cf photo). De fait, aucune diode de sélection de machine ne s'allume mais cela pourrait aussi expliquer que le contact saute... Est-ce que tu pourrais m'aiguiller pour savoir où il doit se raccorder ? En regardant les schémas élec, je dirai sur le commutateur central mais je ne suis pas certain (bornier 1 ?).
Merci pour ton retour et bonne journée ! :-)
Je pourrai te répondre quand j'aurai récupéré ma machine, actuellement dans mon ancienne maison en tri. Je vais devoir passer moi aussi par un variateur car dans ma nouvelle maison c'est du mono. C'était facile à faire cette modification ? Ça t'a coûté combien ?
Bonjour Bendric !
Ah OK ça marche. Tu penses pourvoir me fournir la réponse pour quand ? Alors concernant l'installation oui c'est relativement simple à réaliser sans trop s'y connaitre en électricité. Tu ajoutes un départ spécifique depuis ton tableau électrique avec un disjoncteur qui alimente le variateur de fréquence 200 - 400V Tri avec une prise murale à installer pour y loger la fiche tri de ta machine. Les variateurs il y en a de tous prix et mon côté j'ai pris un variateur 4 kW pour être tranquille + prises + câble j'en ai eu pou moins de 300 €. C'est de la chinoiserie donc j'espère que ça tiendra dans le temps mais pour le moment RAS.
Je te laisse revenir vers moi avec cette histoire de raccordement... Merci d'avance !
Bonjour,
Pouvez-vous nous dire si toutes les fonctions (Rabo/dégau/scie/mortaise) sont hors service ?
Les témoins sont-ils allumés en fonction du sélecteur ?
Moi je commencerais par vérifier la tension (en entrée et en sortie) au niveau du transfo et les fusibles de celui-ci.
Mais si vous n’avez pas d’appareil de mesure (multimètre) cela va être compliqué.
De plus si vous ne maitrisez pas ce que j’écris (ou ne vous « parle » pas) je vous conseille de faire appel à un électricien. Votre électricien bâtiment pourra sans trop de problème, avec ce schéma, vous aidez.
