Salut a tous!
Galère de la journée en plein boulot bien sûr...
Je possède une scie a format HBM1600 et j'ai, sur une connerie de ma part (changement de lame et dans le speed j'ai commencé à desserrer mais dans le mauvais sens...) j'ai cassé le boulon de blocage de la lame. J'ai réussi à extraire le morceau cassé mais j'ai l'impression que je ne suis pas sur du pas métrique ou alors pas sur un filetage standard.
Le manuel ne précise rien là dessus et le SAV, plein de bonne volonté, n'a pas su me dire pour le moment.
Je suis une bille en mécanique, alors besoin d'un coup de main: sachant que c'est presque du M4 (le filetage ne mord pas, donc c'est soit un peu trop gros soit pas le bon pas), que le filetage est nickel (le bout cassé tourne sans problème dedans), pouvez vous m'éclairer la dessus et éventuellement me donner des références sites ou produits pour remplacer cet écrou?
Merci d'avance !
PS: j'attends le retour du sav des qu'ils peuvent...
5 réponses
Bonne nouvelle mais que du M4 pour tenir une lame cela me laisse perplexe
L'axe qui porte la lame fait 30mm, cette vis sert a tenir la pièce qui plaque la lame sur l'axe.
Non mais je ne mets absolument pas en doute le fait que tu dises vis de 4 mais je suis septique par rapport à la conception du fabricant, sur un arbre de 30 c'est généralement M14 ou M16...
Suite de l'aventure. Hbm très rapide dans la réponse et l'envoi de la pièce. Remplacée sans problème et c'est reparti.

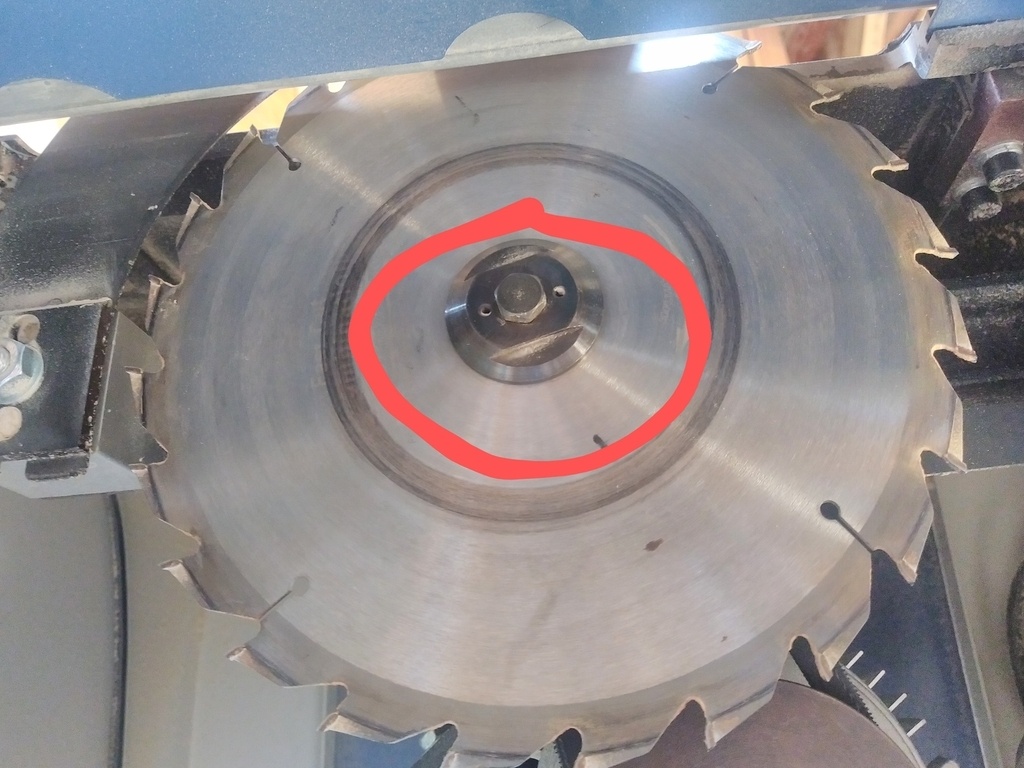

Une photo pour répondre au différentes interrogations.
Je confirme bien que c'est du M4 et que ça verrouille la lame.
Merci a tous ceux qui se sont penchés sur le problème !

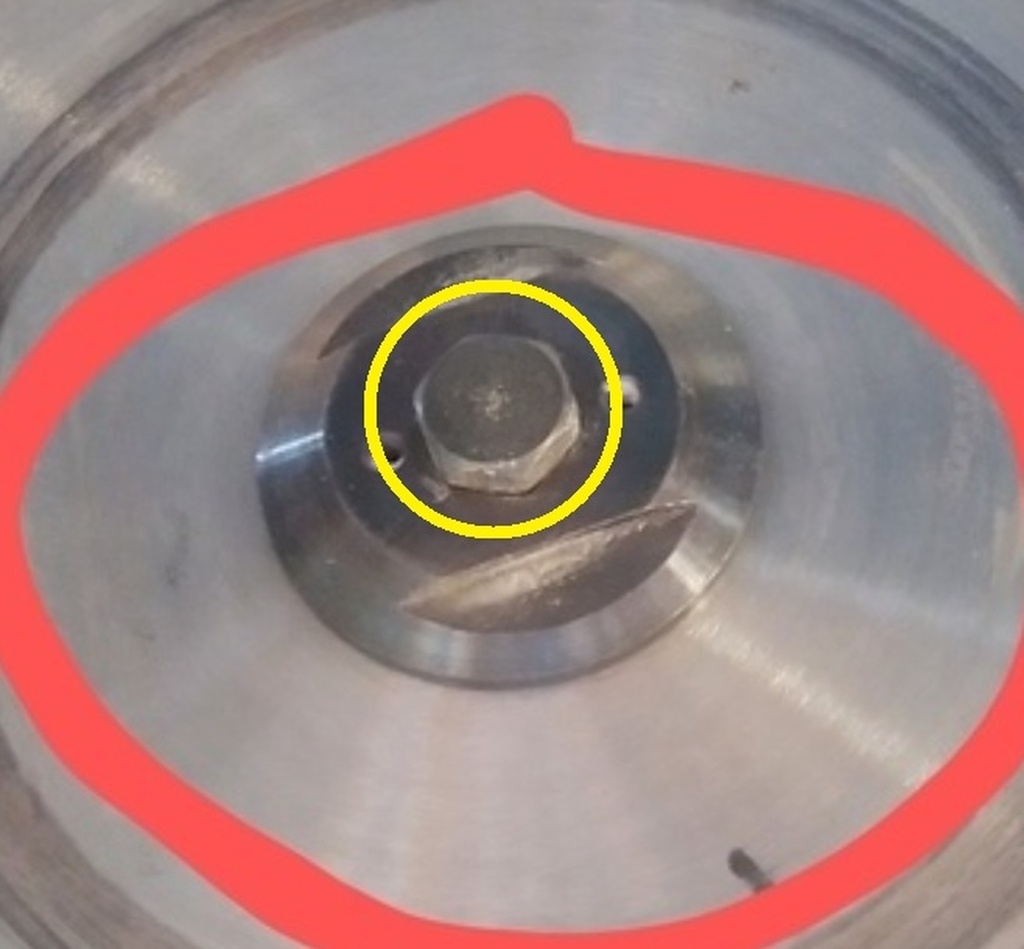

Décidément, ce montage suscite beaucoup d'interrogations! Je parle bien de la vis au centre. Que ne comprends tu pas?
Je suis aussi interrogatif que normandie et Boisenformes .
Si c'est bien du boulon central, que l'on parle, j'ai aussi du mal à croire qu'il s'agisse de M4.
M14, serait plus plausible.
(M4, ou M14 désignant le diamètre au plus fort, de la partie filetée, soit donc 4mm seulement pour du M4)
M4 c'est 4mm de diamètre pour la partie filetee. La tête me paraît plus proche d'un boulon M14.
Avec quelle cle a-t-il été serré ?
comme dit dBPs une vis de 4mm ne serait pas approprié pour tenir la lame , c est pourquoi je ne comprenais pas la question depuis le debut.
Certaines scie ont le moteur a droite , d autres a gauche c est ce qui determine si le pas de la vis de maintien sera normal ou inversé. Toujours desserer dans le sens de la denture.

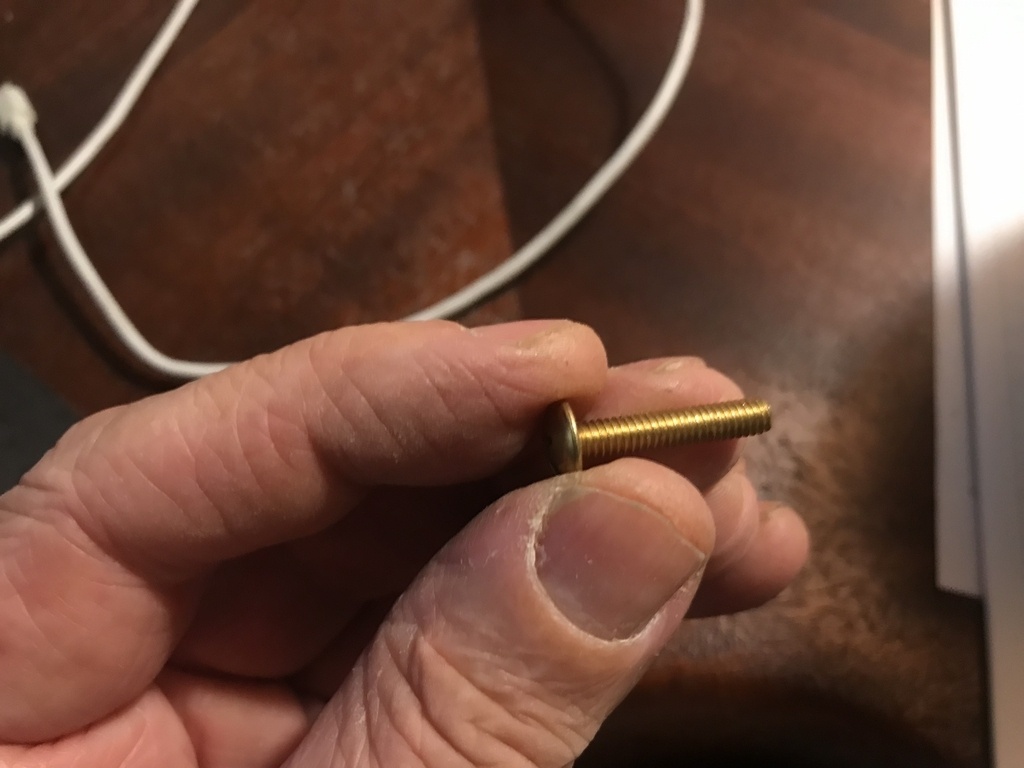

( entre mes doigts , c est une vis de 4)
Alors, je vous remercie mais j'arrive assez facilement a faire la différence entre M4 et M14, je vous assure
.
On ne va pas passer des heures a épiloguer sur le cas, l'objectif initial était d'avoir une information (je l'ai eu, merci encore a ceux qui ont répondu à la question), mon retour était ensuite pour témoigner de la résolution du soucis par le fabricant si ça peut servir à d'autres.

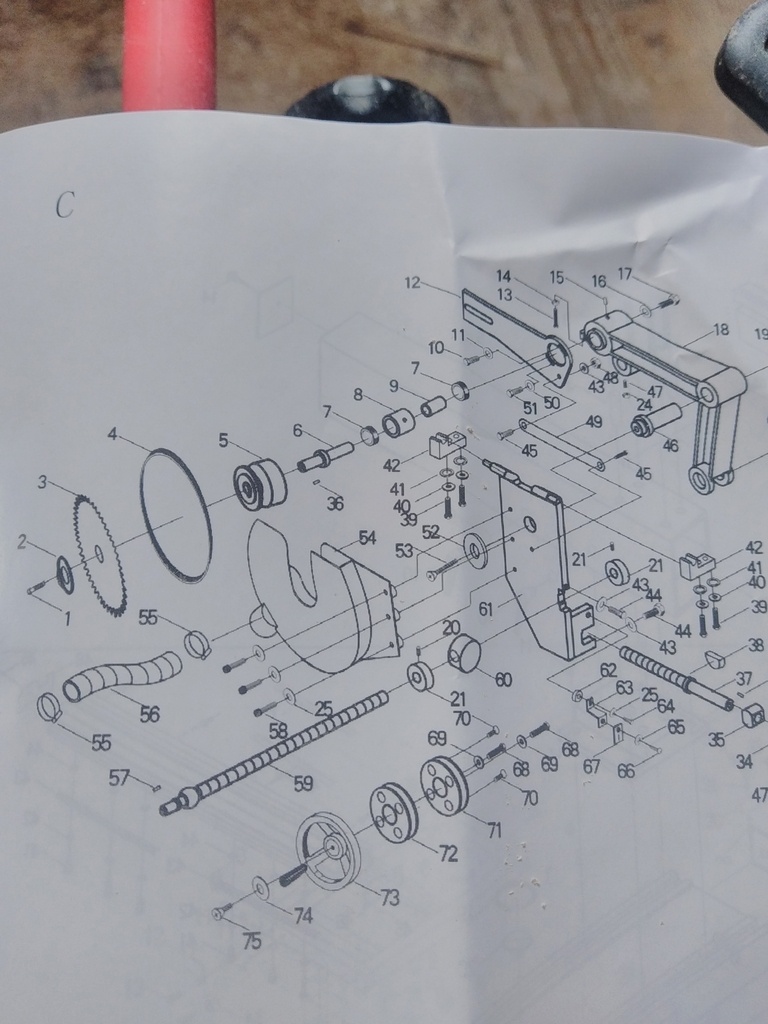

Derniere info, voici la photo de la notice éclatée la vis en question est la pièce C1.
Et promis juré craché, c'est du 4.
M4 c'est vraiment petit pour un écrou de blocage de la lame.
y'a pas une erreur ??
Non, en fait il sert simplement a bloquer une rondelle avec un méplat qui bloque la lame.
Mais je viens de réaliser que le problème c'est que pour serrer la lame, le pas de vis est inverser (ça sert ainsi lorsque la lame tourne).
Ça existe des écrous "tourne a gauche"?
Boulon pardon, pas écrou
BoisTordu Tu veux dire vis ? Boulon = vis + écrou
Déserrage, dans le sens de rotation
C'est la règle à retenir, à se fourrer dans le crâne, pour monter et démonter les systèmes de serrage d'outils !
Je ne vois pas vraiment ce que tu as pu casser, qui soit du M4, sur un système de montage de lame !?!?!
Sinon, bien sûr que ça existe, des écrous et des boulons au pas inversé, et c'est d'ailleurs fréquemment le cas concernant des dispositifs de serrage de lames.
Et je confirme bien que le pas pour ces divers systèmes de blocage n'est pas d'un pas classique, ce qui ne serait pas adapté pour des systèmes qui doivent être souvent serrés et déserrés. On y trouve généralement un pas plus gros que le pas Isométrique.
D'ailleurs, ces pièces sont habituellement usinées par les fabricants, chacun y mettant le pas qui lui convient. La meilleure chose à faire est donc de passer par le SAV du constructeur concerné, ou celui du revendeur.
Bah, il y a un truc qui m'étonne : que le pas de vis soit à gauche pour dévisser dans le sens de rotation, comme dit Medalegno, je le comprends pour la vis principale, mais une vis M4 de maintien de je ne sais quoi, je ne vois pas l'intérêt d'avoir mis un filetage inversé...
Tu aurais une photo d'ensemble, qu'on comprenne de quoi il s'agit, et une photo de la vis incriminée ?
Allez voir un tourneur fraiseur sympa, avec votre boulon. Il saura vous dire. Sinon un mécanicien qui possède un jeu de peignes gabarits
Oui, repardon, c'est bien la vis que j'ai cassé.
Merci pour vos réponses, le sav est contacté bien sûr.
C'était plutôt pour sauver la fin d'aprem de travail !
Merci a tous.
Cette vis cassée. Un filetage "iso"
Qu'en est il de la NUANCE?
