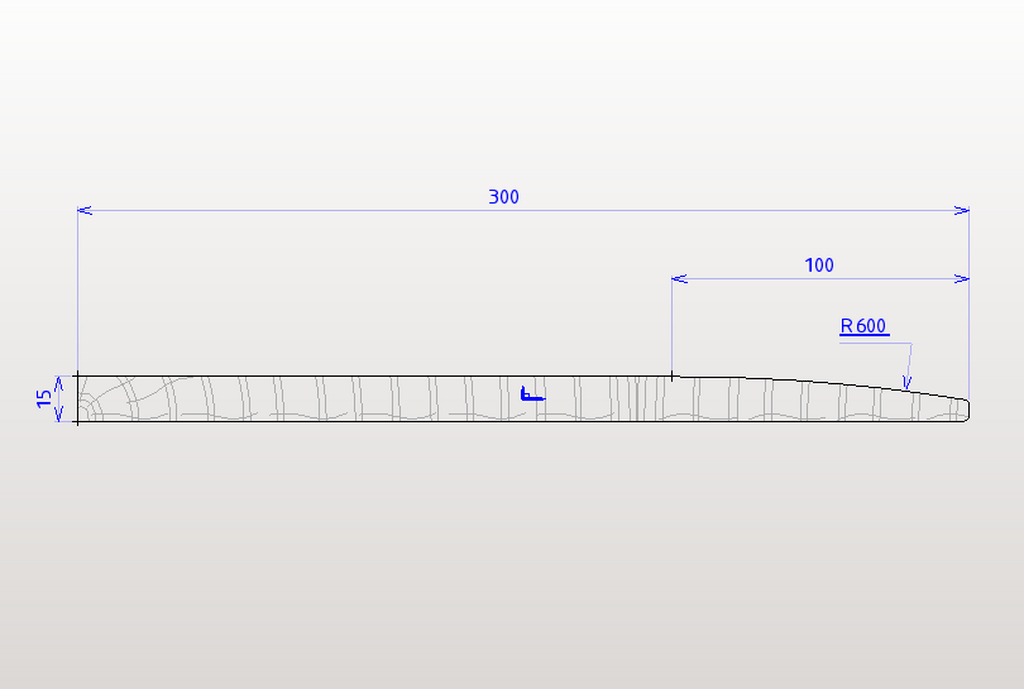

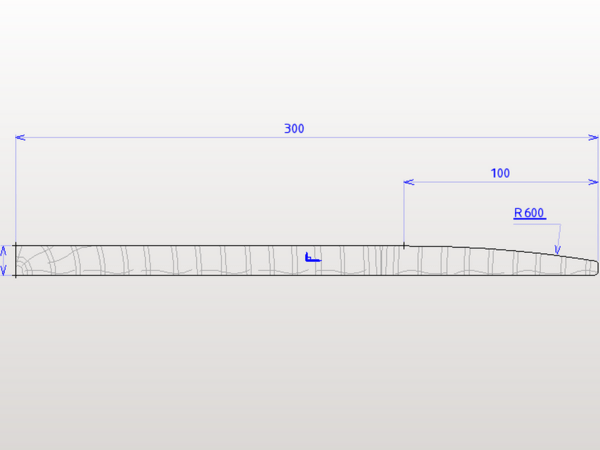

Bonjour à tous, je cherche une solution efficace pour réaliser le profilage d'un rayon de 600 mm sur des pièces d'environ 1.00 m dans du kotibé droit de fil.
Je pense à un toupillage (calibreur et panneau vertical) avec un montage d'usinage articulé ...........
Peut-être avez vous des propositions géniales ?
Merci bcp.
5 réponses
Une plaque support et des cales latérales pour que la pièce soit inclinée puis passage dans la raboteuse.
bonjour ,
un coup de scie circulaire pour retirer le maximum de bois et un ou deux coup de toupie je peux toupiller 100 de hauteur mettre un cale en sortie
travail a chant
travail a plat comme pour faire des plates bandes un seul coup d outil je fais comme cela pour des dérives de bateau
ou au rabot si je n ai que cela
etienne desthuilliers
maitre menuisier
Je suis en partie d'accord avec Chaluthier si il y a peu de pièces à faire je ferai ça à la main au rabot. Le temps de créer le montage d'usinage j'aurai terminé à la main.
Sinon l'option berceau pour défonceuse est plutôt bonne mais le temps de fabrication du berceau est justifié si il faut répéter l'usinage.
Bonjour,
600 mm de rayon sur une largeur de 100 mm donne +/- 8 mm d'après un tracé rapide.
C'est pas énorme, mais tout dépend de l'état de surface souhaité, direct sortie machine, ou ponçage pour éliminer côtes et/ou pas d'usinage.
Ça dépend aussi du nombre de pièces et des compétences de l'opérateur.
De 1 à 6/8 pièces, je ferais ça au rabot, avec un calibre de contrôle, et un ponçage de finition avec une cale en forme.
Au delà, si le budget est suffisant, j'investirais dans un jeu de fers sur mesure, à monter sur un porte-outils...
Sinon, multipente en plusieurs passes, puis ponçage avec cale en forme.
Je réalise une cale en forme en préparant tout d'abord un positif sur lequel je colle un abrasif. J'approche le négatif au rabot ou à la défonceuse (ou guillaumes bois modifiés), et je le finis avec le positif.
Très utile pour les touches de guitares qui ont différents radius... Il est même possible d'acheter ce type de cale en bois ou en alu profilé, pour des rayons en pouces. Cale de ponçage bois profilée 24"
Cales de ponçage profilées alu r max 20"/508mm
Si la toupie que tu utilises dispose d'un arbre inclinable arrière, ça peut simplifier les choses.
Avec beaucoup de temps, effectivement, un montage d'usinage basculant...
Bon profilage...
Jean
Merci bcp Chaluthier !
Mon arbre de toupie est inclinable. Je vais tester sur une pièce et choisir la technique la plus propre et la plus sûre.
Je commencerais par usiner à distance du chant pour garder un bon appui/guidage, et pourquoi pas un contre guide + cale sur la table de sortie (comme le propose etiennedesthuilliers) pour la passe finale.
Bon profilage.
Jean
Tu disposes d'une toupie à arbre inclinable, dis tu ? Et une fraise multipente, aussi ?
Si tu as tout cela, ça peut s'usiner à plat, en 4 ou 5 passes (ou plus si tu veux) pour réaliser des facettes, sur tes 100mm de large. Avec un léger changement d'angle de l'arbre de toupie, et de réglage guide, hauteur, entrainer, bien sûr.
Et pour terminer, une reprise à la ponceuse, pour éliminer les arrêtes entre facettes.
