Je rénove une maison et je suis en train de monter mon plancher avec une mezzanine et une trémie pour l'escalier.
J’aimerais laisser certaines liaisons entre les solives apparentes aussi après quelques recherches sur ce forum et notamment le traité sur la réalisation des escaliers, je pense à l’assemblage de type paume grasse avec repos.
Il y a ce fil qui donne des informations sur les dimensions :

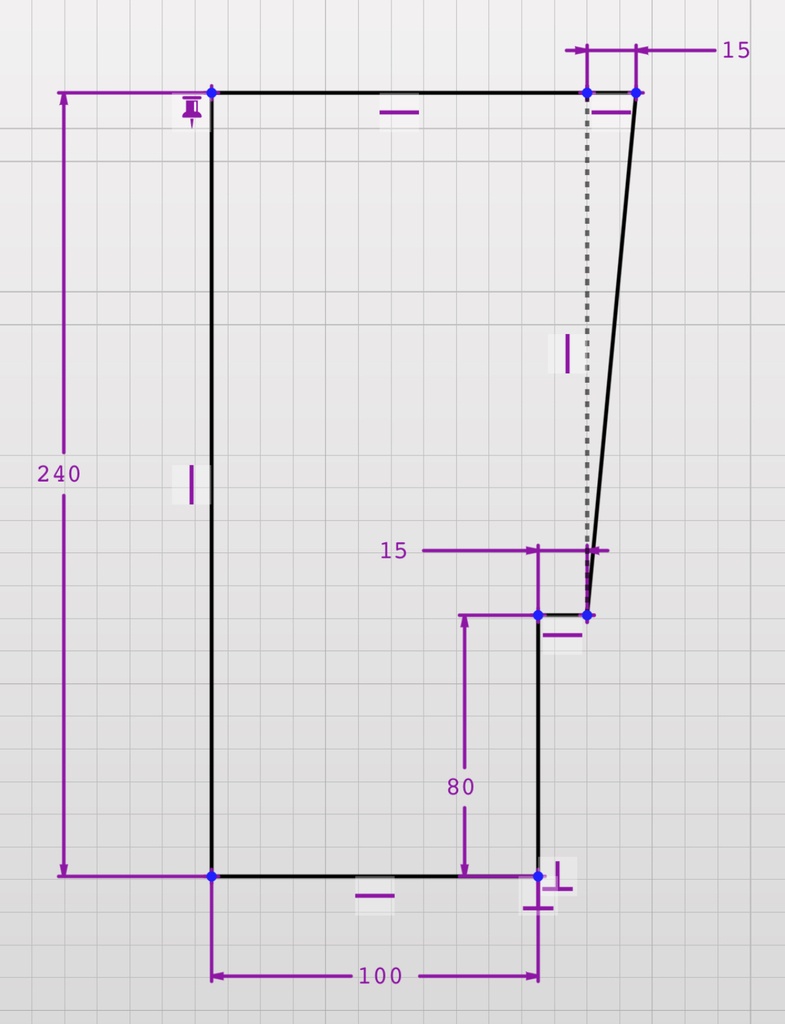

Il me manque tout de même l’angle de la paume (en pointillé ci dessous) :
Je vous remercie par avance de votre aide.
3 réponses
Des infos sur le dimensionnement dans cet ouvrage, voir notamment page 31:
Merci pour le partage. Je ne m’y connais pas assez mais peut on transposer certains de ces calculs pour un assemblage en paume grasse ?
Par exemple la hauteur du tenon correspond à la moitié de la hauteur de la solive (page 11) comme dimensionne M Oslet pour la paume.
J'ai trouvé une autre source :
Extrait du "Traité de charpente en bois" de Gustave Oslet :

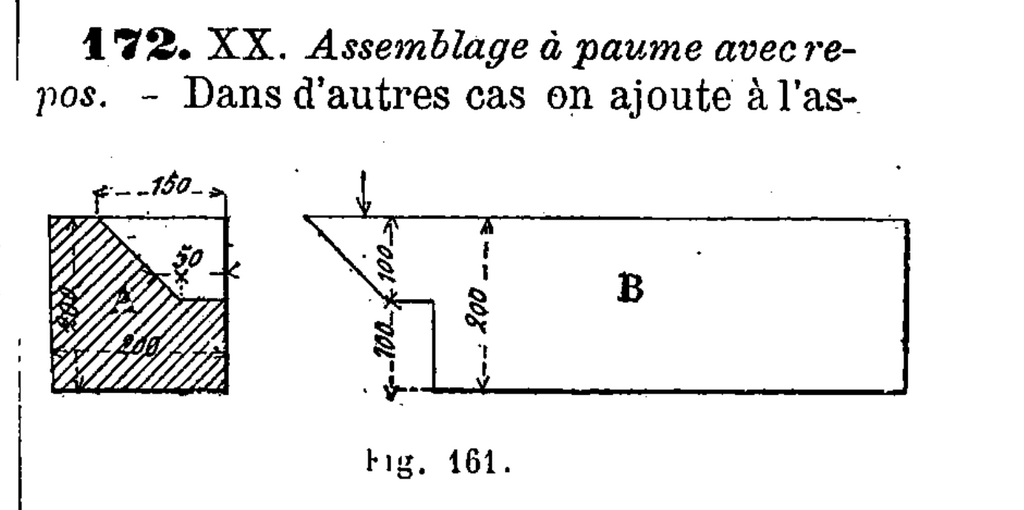

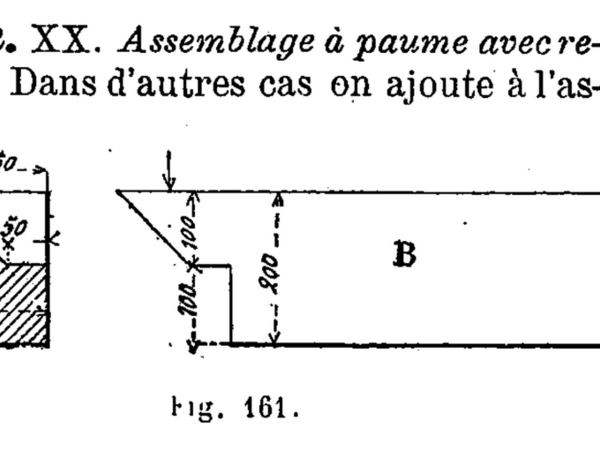

A la page 56 nous découvrons parmi les différents assemblages celui qui m'intéresse et vous trouverez dans le schéma ci-dessous (figure 161) que M. Oslet utilise d'autres proportions : entaille en V de 150mm (75% de la largeur de la poutre), profondeur de l'entaille de repos de 50mm et hauteur de 100mm correspondant à la moitié de la solive.
Qu'en pensez-vous ?
Comme l'expliquait sylvainlefrancomtois dans sa réponse sur l'autre question, "entaille en v de 0 à 15mm". Il s'agit donc d'une distance plus que d'un angle. Vu du dessus (en haut du v), l'entaille fera 3cm de profondeur, en bas du v, 15mm. au niveau du plat, donc. C'est plus clair comme ça?
Bons copeaux!

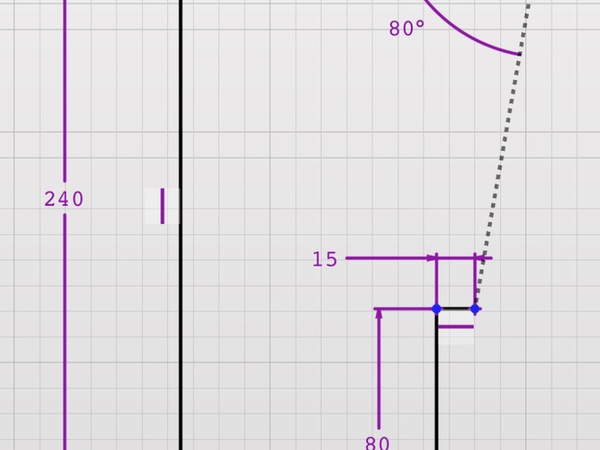

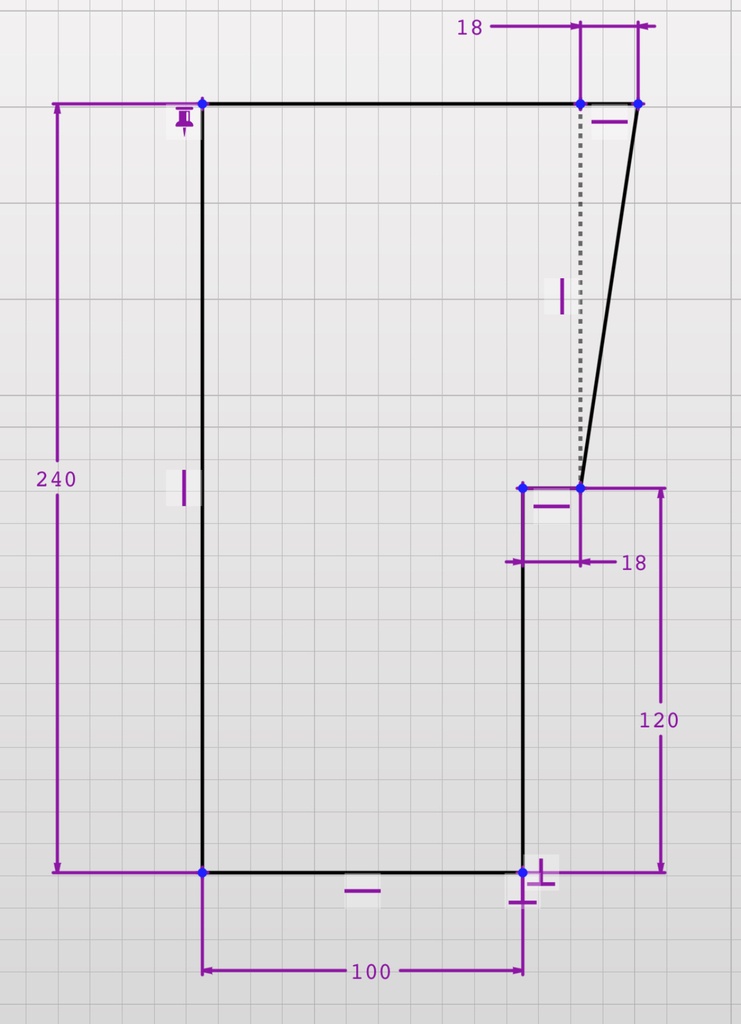

Oui c’est ça que je n’avais pas bien compris. J’ai rajouté la côte de 15mm en haut. Ce qui nous donne 30mm vue du haut, c’est correct ?
