Bonjour à tous,
Je travaille sur un projet de pergola bois adossée à un mur et je me pose quelques questions, à savoir si une formule est trouvable compte tenu des exigences du client, ou si il serait plus raisonnable de botter en touche pour ce chantier.
L’idée est de faire une structure assez épurée, avec seulement deux poteaux en façade, car le client veut garder tout l’espace libre dessous, et seulement 2 poteaux.
Les chevrons seraient ancrés directement dans la maçonnerie, sans muralière.
La portée est d’environ 5 m, plus 0,50 m de débord côté façade (soit environ 5,5 m au total).
La toiture sera en polycarbonate 10 mm, donc très légère, avec une pente de 5 %.
Je peux aussi prévoir un petit porte-à-faux de la sablière avant (environ 1 m) pour réduire la portée entre poteaux.
Je me demande simplement si cette configuration peut tenir correctement sans panne intermédiaire avec des chevrons ++
Est-ce que certains d’entre vous ont déjà fait des pergolas avec des chevrons porteurs d’environ 5,5 m ?
Le risque de flèche sous le poids propre vous semble-t-il trop important, même avec du bois costaud type 80x220 ?
Les étrésillons ou entretoises latérales peuvent-ils vraiment aider à rigidifier l’ensemble, ou c’est illusoire ?
Et sinon, avez-vous déjà trouvé des solutions pour intégrer une panne intermédiaire sans rajouter de poteaux au sol ?
Merci d’avance à ceux qui prendront le temps de partager leur retour d’expérience ou des pistes de conception.
Menuisier de formation, il m arrive de déborder sur de la petite charpente. Pour ce projet, des conseils de vrais charpentiers serait bienvenus
Pierre
2 réponses

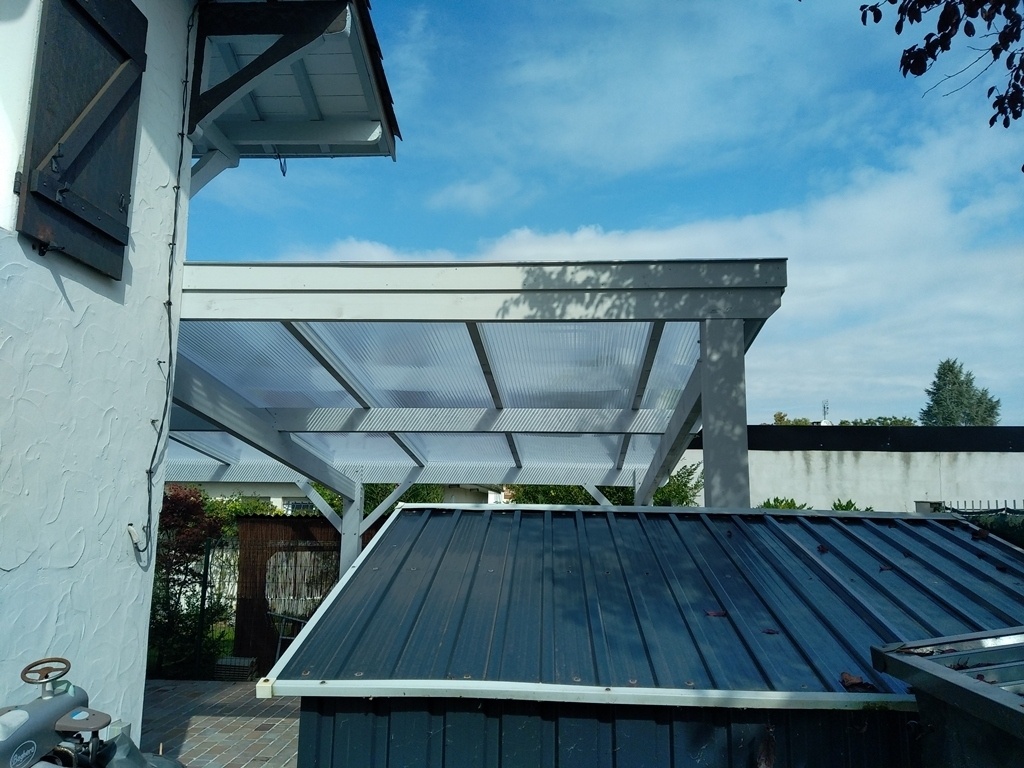

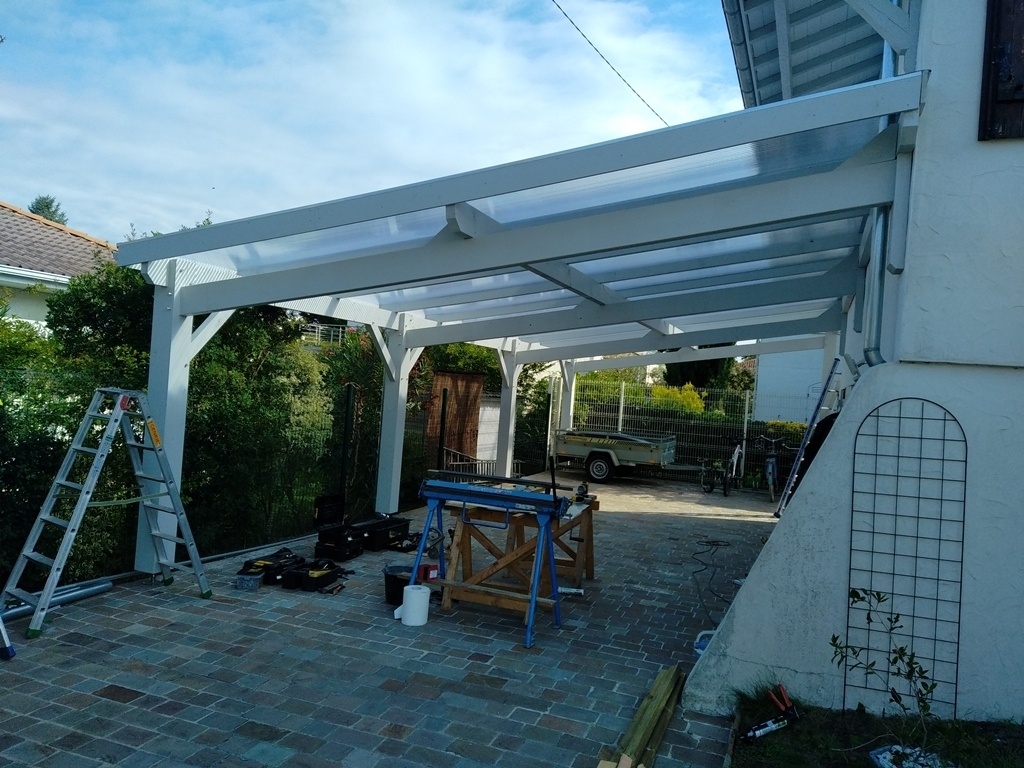

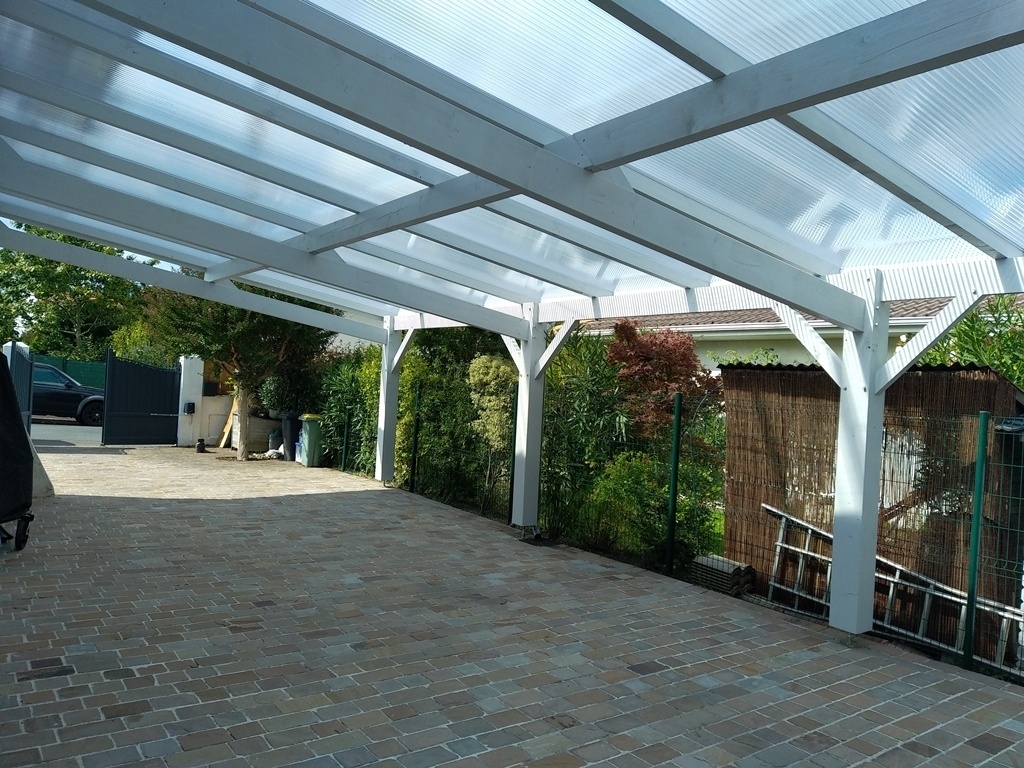

Voila des photos d'une réalisation assez similaire à la tienne je crois.
Ce car-port fait 5m40 par 11m50, pente de 16%, polycarbonate de 16mm, arbas contrecollés sapin 220/100mm, pannes sapin 200/70mm, chevrons sapin 100/70 et poteaux contrecollés sapin.
Merci Zatopek !
Idée interessante de poser 2 ou 3 arba porteurs pour soutenir une panne intermédiaire et reduire les chevrons . Mais je constate qu il y a un poteau en soutien de chaque pièce . Je n ai que 2 poteaux , il me faudrait alors prevoir une sablière super costaud .
Mais je vais etudier cette option merxi
"Merci d’avance à ceux qui prendront le temps de partager leur retour d’expérience ou des pistes de conception"
Une ferme te dispense de poteau intermédiaire.
Merci MarcFrerot !
Une ferme ? Pkoi pas mais Peux tu developper un peu + stp , je n arrive pas a concevoir le truc .
Licence
Il nous manque pas la longueur de ta pergola ?
