Bonjour,
Je m'appelle Franck, j'habite près de Metz (57) et je viens d'acquérir un combiné Lurem C260e en version 380V.
Je n'ai pas le manuel d'origine de la machine et je ne dispose donc pas de son schéma électrique.
Le seul manuel (et donc schéma) que je trouve sur internet est en version 220V monophasé.
Est ce que quelqu'un parmi vous disposerait du schéma ou manuel ? Par avance merci !
Bonne journée
2 réponses
Bonjour,

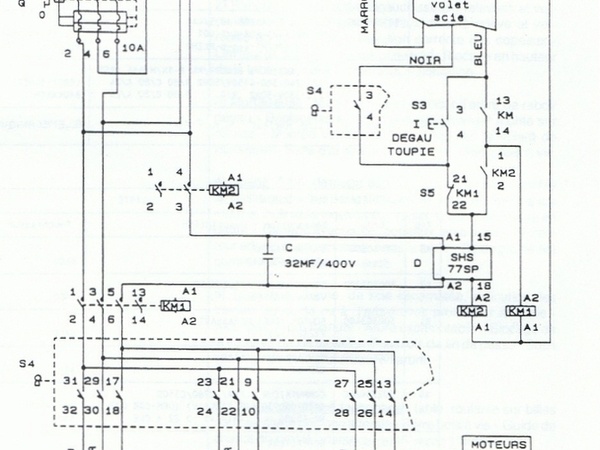

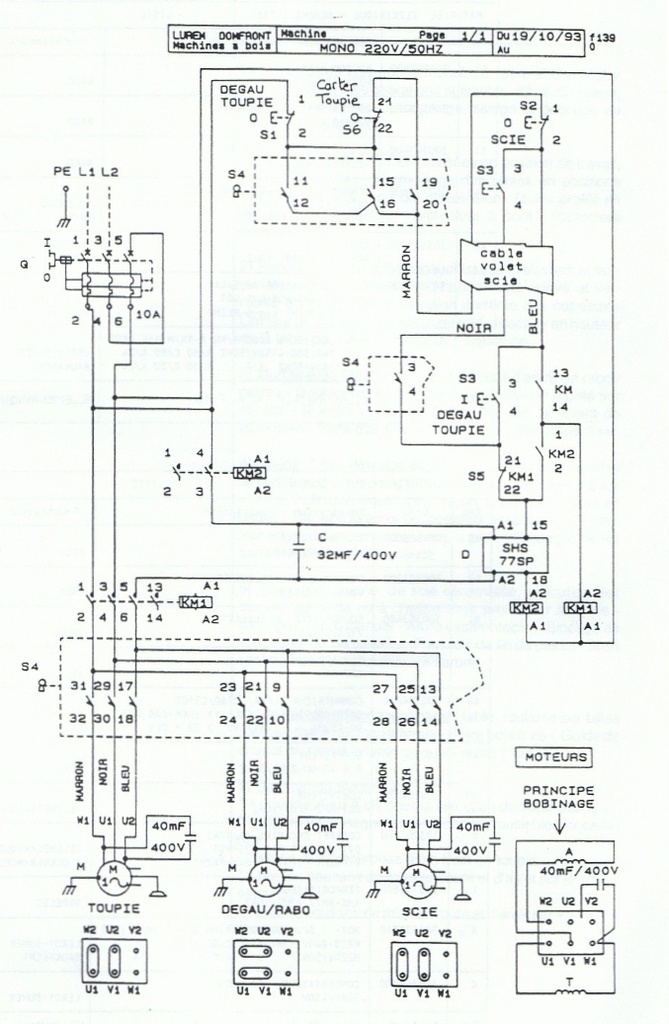

Ce doit être ce schéma là, bien qu'il soit indiqué mono.
lairdubois.fr/...dge/value/30320
Bonjour Franck,
Regarde la plaque signalétique du moteur, tu dois trouver 230v/400v ou 400v/690v.
C’est toujours du triphasé, en principe, chez toi tu dois disposer de : monophasé (tension entre 1 phase et le neutre): 230v et triphasé (tension entre deux phases quelles que ce soit) 400v.
Si la tension réseau est en triphasée 230V et vous possédez un moteur triphasé 230/400V. Votre couplage devra être en triangle.
Si la tension réseau est en triphasée 400V et la tension indiquée sur votre plaque signalétique est de 230/400V. Le couplage de votre moteur triphasé devra être en étoile.
Pour la majorité des moteurs anciens, et même nouveaux, c’est cette configuration, etoile.
Pour plus de détails, regarde a cette adresse :
dymatec-indust...moteur-triphase
