Bonjour à tous,

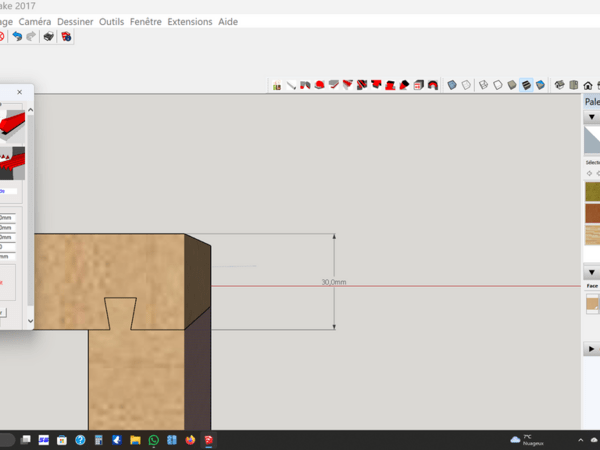

J'utilise l'extension de Vincent Simonet sur SketchUp Make 2017 et je rencontre une difficulté pour centrer mon assemblage.
Ma pièce fait 30 mm d'épaisseur et je souhaite réaliser une queue d'aronde coulissante de 10 mm de largeur, parfaitement centrée. Logiquement, j'ai réglé la "Distance parement" sur 10 mm (30−10=20, soit 10 mm de chaque côté).
Pourtant, une fois l'outil validé, la queue d'aronde n'est pas parfaitement centrée sur ma pièce. Est-ce que le paramètre "Largeur" correspond à la base la plus large ou à la plus étroite de la queue ? Ou existe-t-il une subtilité dans le calcul de la distance de parement que j'aurais ignorée ?
Merci d'avance pour votre aide.
1 réponse
Bonjour,
Je ne connais pas cette extension, mais tu dois pouvoir centrer ta queue d'aronde sans elle.
Pour cela, tu sélectionne la queue complète et tu la déplaces à partir du point milieu du trait supérieur le long de l'axe rouge, tu peux bloquer la direction en appuyant sur la flèche droite de ton clavier, et tu déplaces ta souris sur le point milieu qui se trouve tout en bas de ta planche. Et normalement c'est centré.
Si tes planches (ou panneaux ?) sont sous forme de groupe, il faudra réaliser cette manipulation à l'intérieur de chaque groupe.
Si c'est pas très clair, le plus simple c'est de nous rejoindre sur Discord, c'est bien plus simple pour échanger à ce niveau là en tout cas.

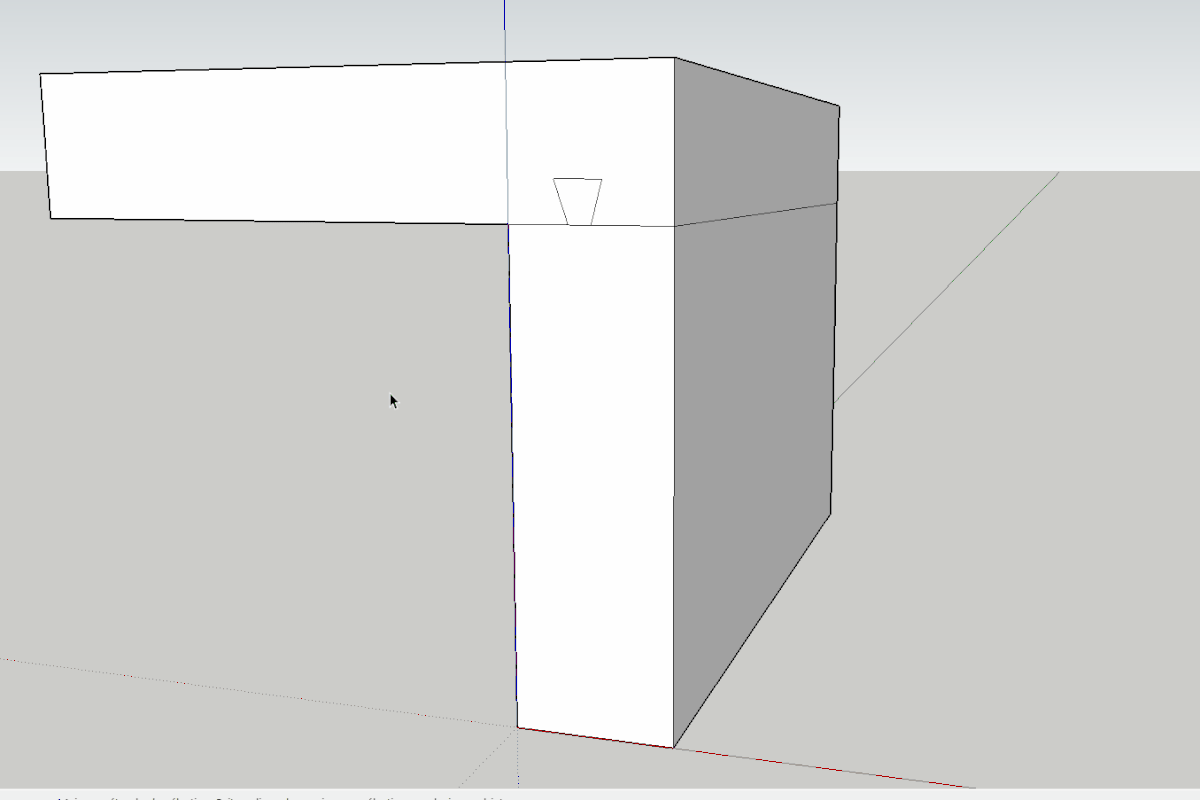

Sinon je viens de te faire un petit gif animé
