Bonjour à tous,

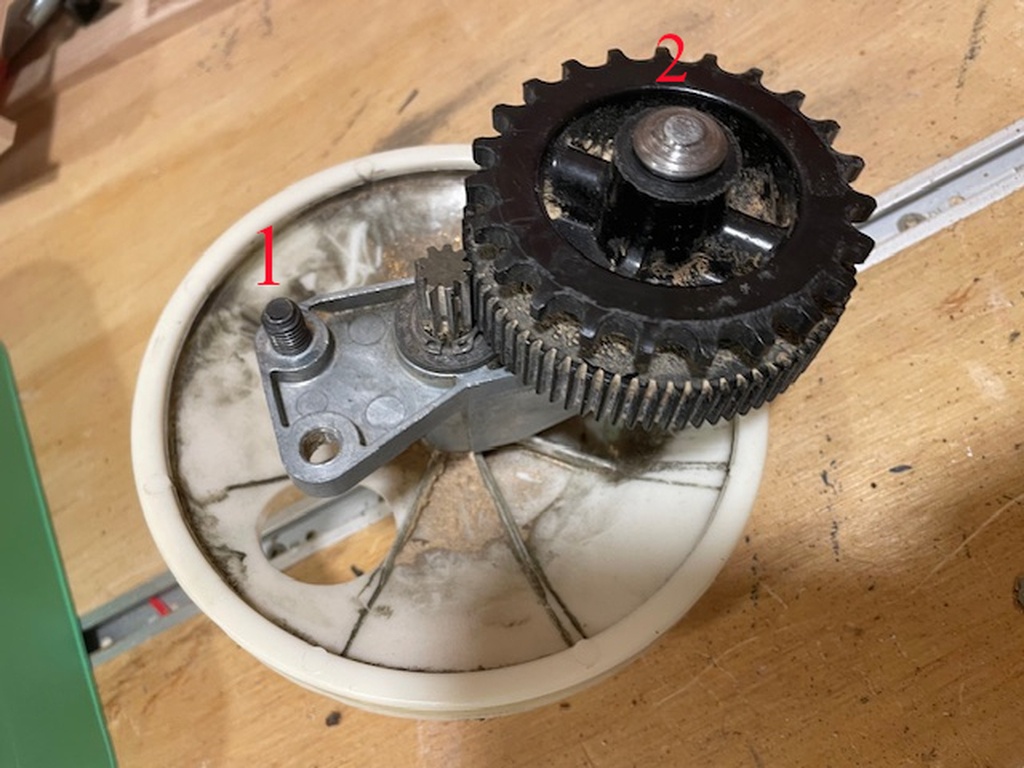

J'ai besoin de vos lumières pour réparer si possible le système d'entrainement du bois sur ma combiné LUREM Maxi 260 plus. J'ai retrouvé le système d'entrainement dont la photo suit déconnecté de la chaine et de la tige de débrayage.

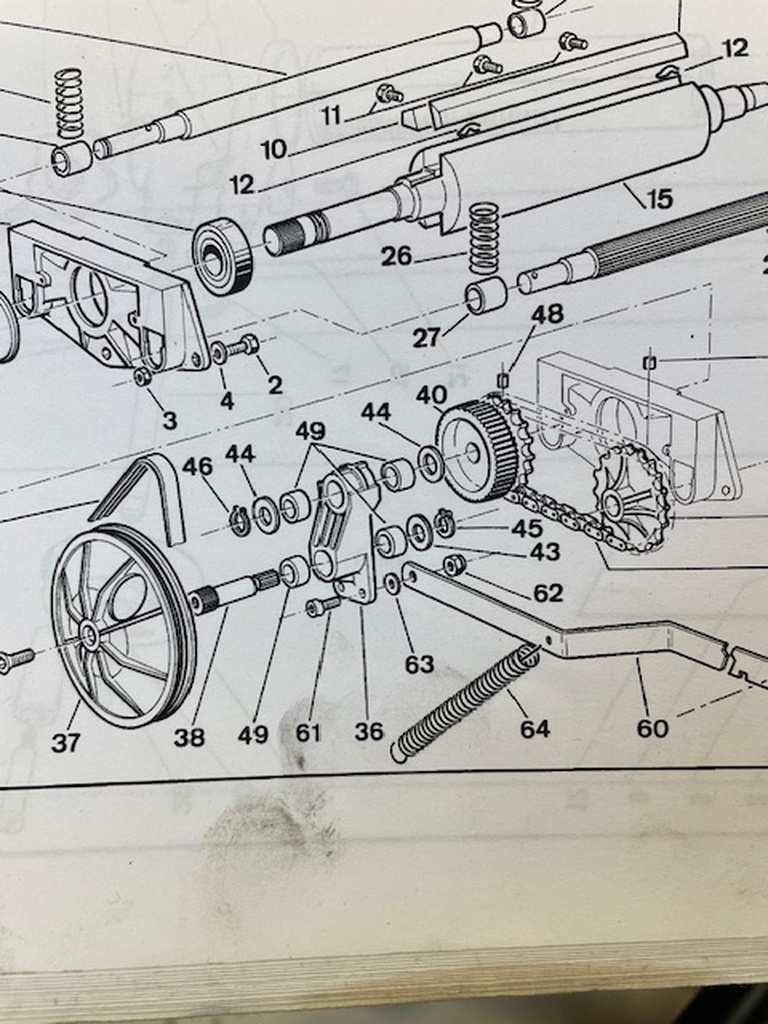

D'après l'éclaté, la vis 1 doit être fixée sur la tige de débrayage. Mais je ne vois pas comment avoir un deuxième point de fixation. Est ce l'axe 2 qui est cassé et qui devrait être solidaire du rouleau arrière ? Auquel cas, ce serait tout le rouleau qu'il faudrait changer ?

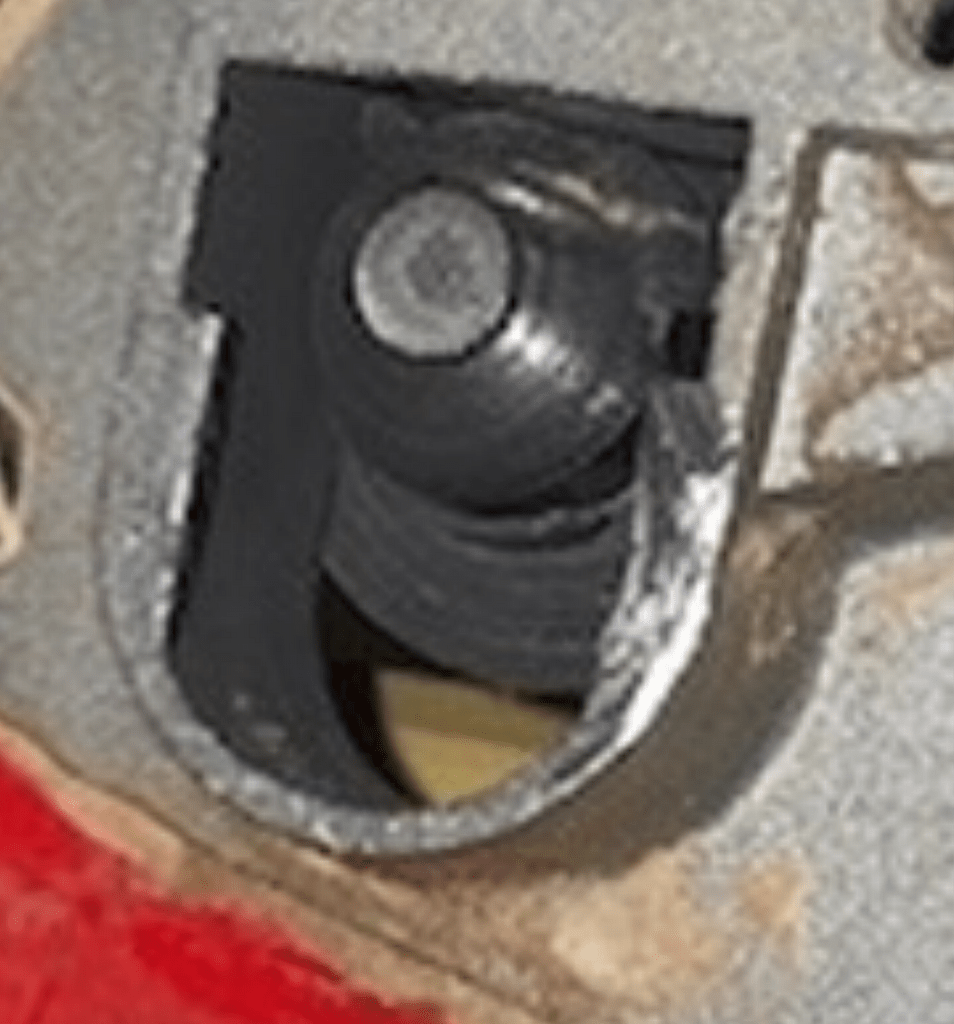

Ci-dessous, une photo de la sortie de l'axe du rouleau, si ça peut aider à la réflexion.
Merci par avance à ceux qui trouveront un peu de temps pour me répondre.
1 réponse
Bonjour,
De mémoire :
La tige de débrayage est fixée par la vis que vous avez repérée, mais il ne faut pas la serrer. Elle doit permettre un petit pivotement.
Le 2e point de fixation est le ressort qui tient la tige tirée vers le bas.
Le 3e point est l'appui sur le bâti de la machine qui permet de mettre en position débrayée, si elle n'est pas accrochée sur le bâti, c'est embrayé.
Pas d'autre point de fixation .
Et puis en regardant de plus près la 3e image, on devrait voir une bague en bronze et le bout de l'axe du rouleau entraineur.
Or là, on voit seulement une boule au bout du rouleau. J'avais eu ça sur une Lurem maxi26. La bague en bronze (27) s'était usée en tournant dans le pallier et en frottant sur le ressort (26) qui vient en appui par le dessus.
Cela fausse les entrainements et explique des casses de poulie, notamment celle en nylon.
Si c'est bien cela, il va falloir démonter le système d'entrainement, remplacer les bagues en bronze et peut-être les rouleaux d'entrainement (ou les faire réparer ?).
Les bagues sont des pièces standard que l'on peut trouver assez facilement.
Merci pour ces informations. Si je comprends bien, le rouleau d'entrée cannelé est le seul qui est entrainé par la roue dentée et la chaîne. Le rouleau de sortie lui n'est qu'un rouleau presseur qui n'est pas entraîné par le mécanisme roue dentée-chaîne. Et pour démonter les rouleaux, il faut démonter les tables de dégau et de sciage. C'est bien cela ?
Non, les deux rouleaux sont entrainés par la chaine, sinon, la planche ne pourrait finir de sortir en fin de rabotage.
Si ta machine est une lurem maxi 26 plus (et non 260), alors, il faut démonter les tables de dégauchissage. Je n'avais pas eu besoin de démonter la table de sciage (à voir selon version ?)
Le système c'est :
le moteur entraine l'arbre de rabotage avec la courroie 17 et la poulie 16 (il faut la chauffer pour la démonter si besoin)
la courroie 41 et entrainée par l'arbre de rabotage (sir trois rainures en v ; elle entraine la poulie 37 qui par l'axe 38 (fixé par un circlip) entraine la poulie 40 (fixation par goupille mécanindus).
La poulie 40 entraine le rouleau de sortie 20 et par la chaine 35, entraine la roue dentée 39 et ainsi le rouleau d'entrainement 25 (par fixation par goupille).
D'ailleurs, sur la photo, il semble que l'axe du rouleau presseur 25 soit cassé ? Si c'est le cas, l'extrémité serait encore dans la roue dentée 39 ?
Et de même pour le rouleau presseur 20, je crois.
Il faut espérer que les deux paliers 1 n'ont pas été abimés car finalement, ce sont eux qui portent les bagues et les roulements et garantissent la géométrie de l'ensemble.

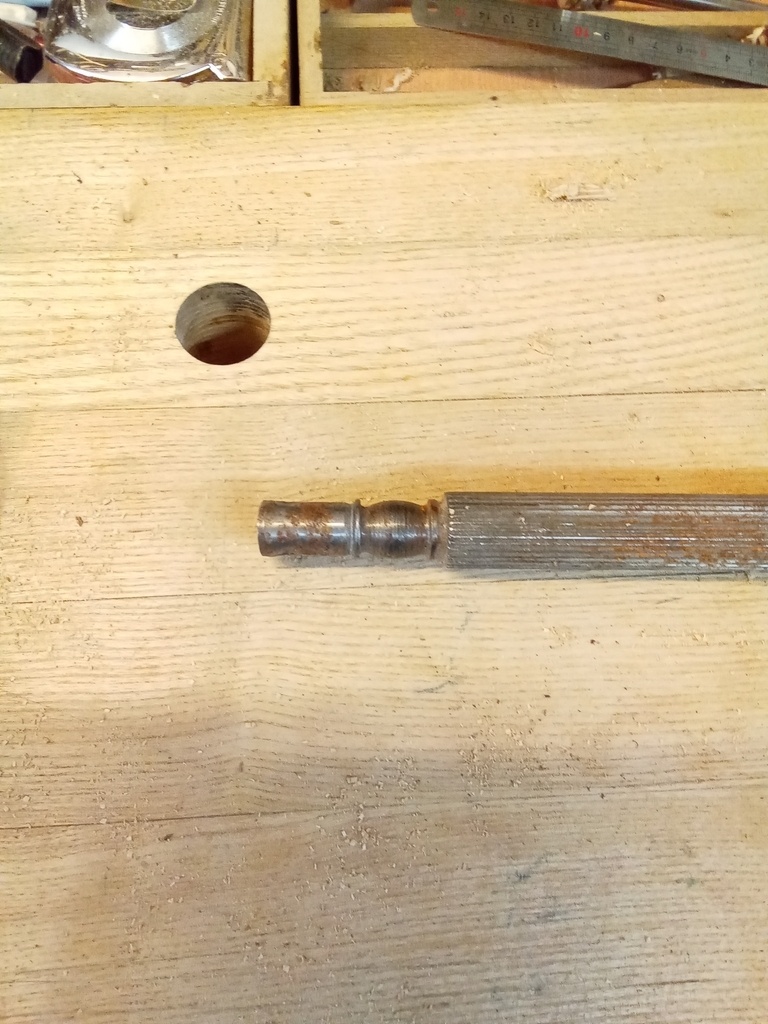

Pour illustrer le propos, le rouleau presseur que j'avais remplacé. On voit l'usure et le bout de l'axe qui est pris sur la roue dentée.
Merci beaucoup pour ces précisions très détaillées. Tout est parfaitement exact : j'ai démonté ce matin l'ensemble et l'axe du rouleau de sortie est bien cassé (ce qui explique que j'ai retrouvé des roues dentées et de chaine pendant au bout de la courroie aux rainures en V). Celui du rouleau d'entrée n'est pas cassé. Je vais voir si je peux trouver des rouleaux d'entrée et de sortie neufs chez EMCL. Connais-tu d'autres fournisseurs potentiels ?
Les bagues de bronze ont toutes disparues, probablement usées depuis longtemps. Apparemment on peut en trouver chez TRi Distribution.
Merci encore pour ton aide précieuse.
patury Je n'ai pas d'autre fournisseur. Lurem existait encore quand j'avais eu besoin de pièces.

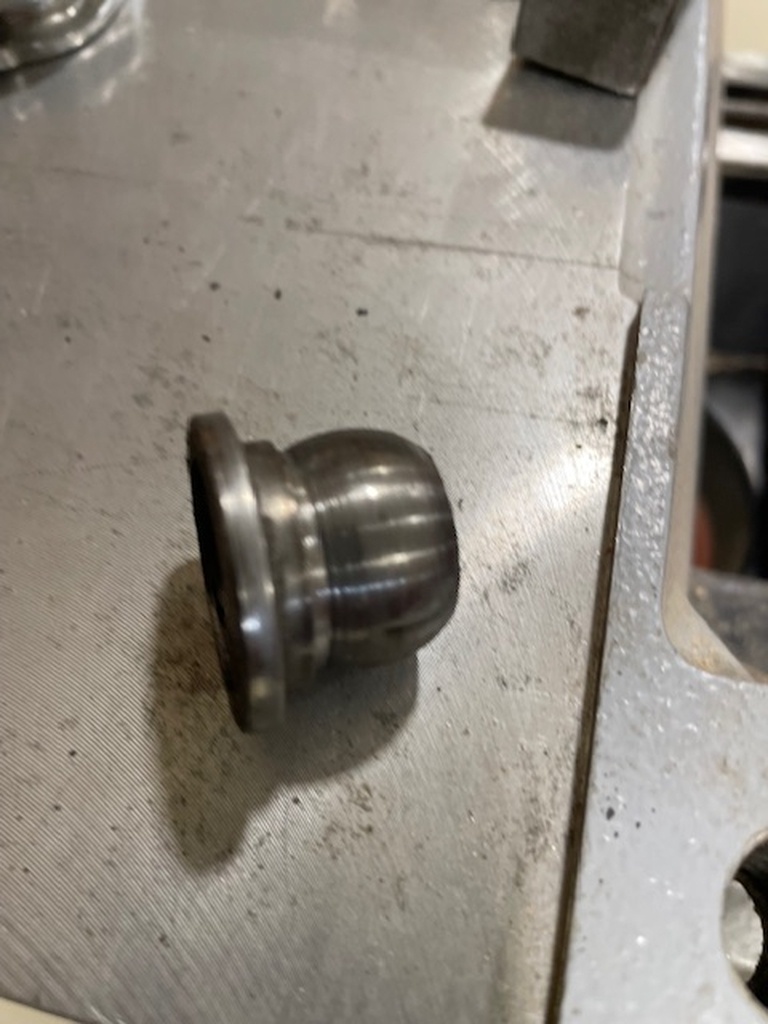

Attention (dans mon souvenir) au fait que les bagues 27 ne ressemblent pas au dessin dans l'éclaté, mais plutôt à ça :
tridistributio...d-10x14x18x2x14
En effet, les bagues ressemblent à ça. Bizarrement, , celles pour lesquelles, il reste autre chose que l'épaulement, la matière ne semble pas être du bronze.
Licence
Merci pour ces réponses. Je vais regarder cela à la lumière de vos commentaires.
