Bonjour

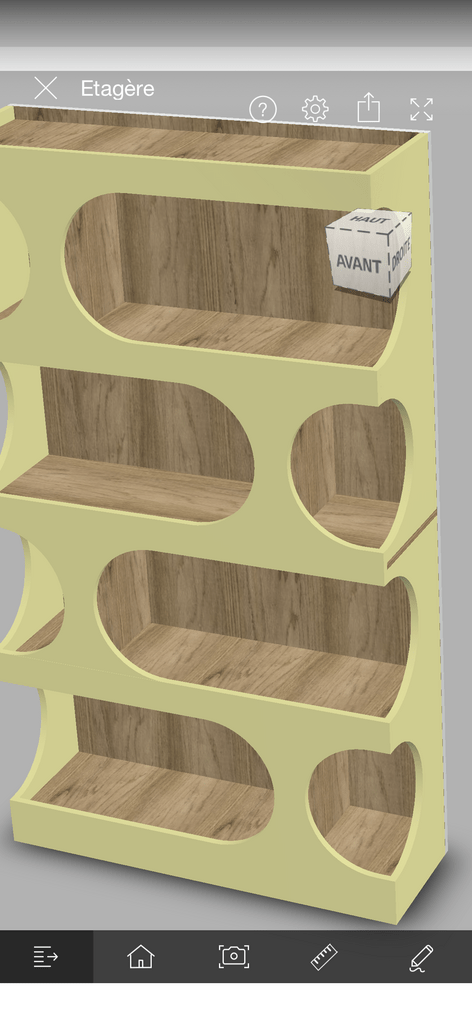

J’ai dessiné l’étagère suivante, et je me pose des questions sur sa réalisation et particulièrement le montage. Je compte utiliser tourillon + colle mais je pense que ma question serait la même avec des dominos: comment réaliser le montage du meuble une fois les découpes / peintures faites, dans quel ordre?
Car beaucoup de pièces sont tenues par les 4 côtés et donc je vois pas comment commencer et continuer sans me retrouver dans une situation bloquante… je ne suis pas sûr d’être clair(?)
Merci pour vos éclairages !

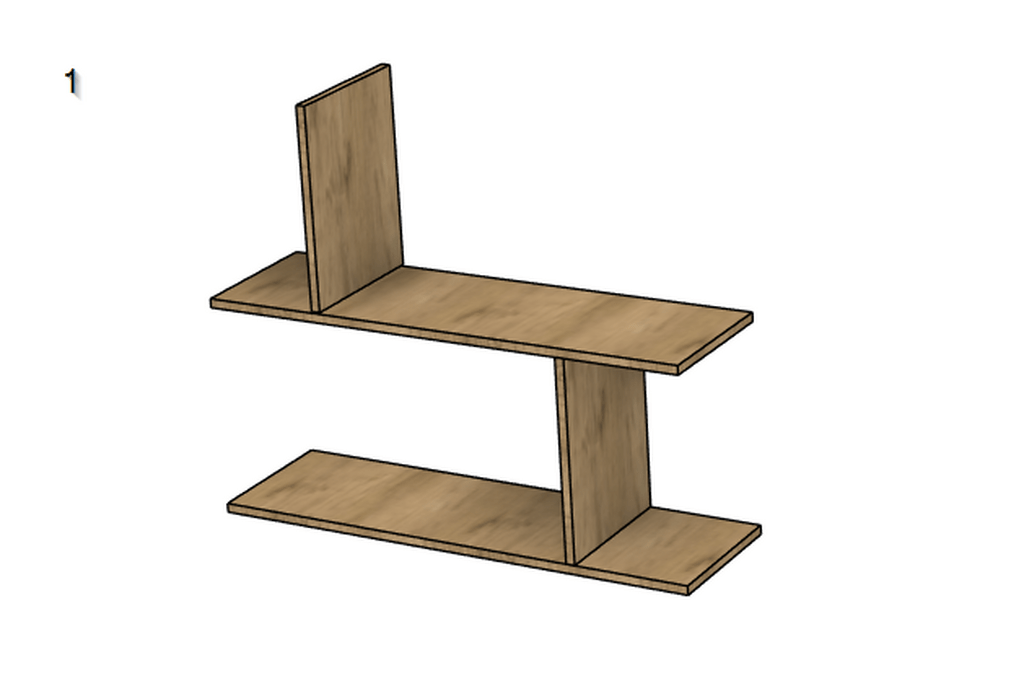

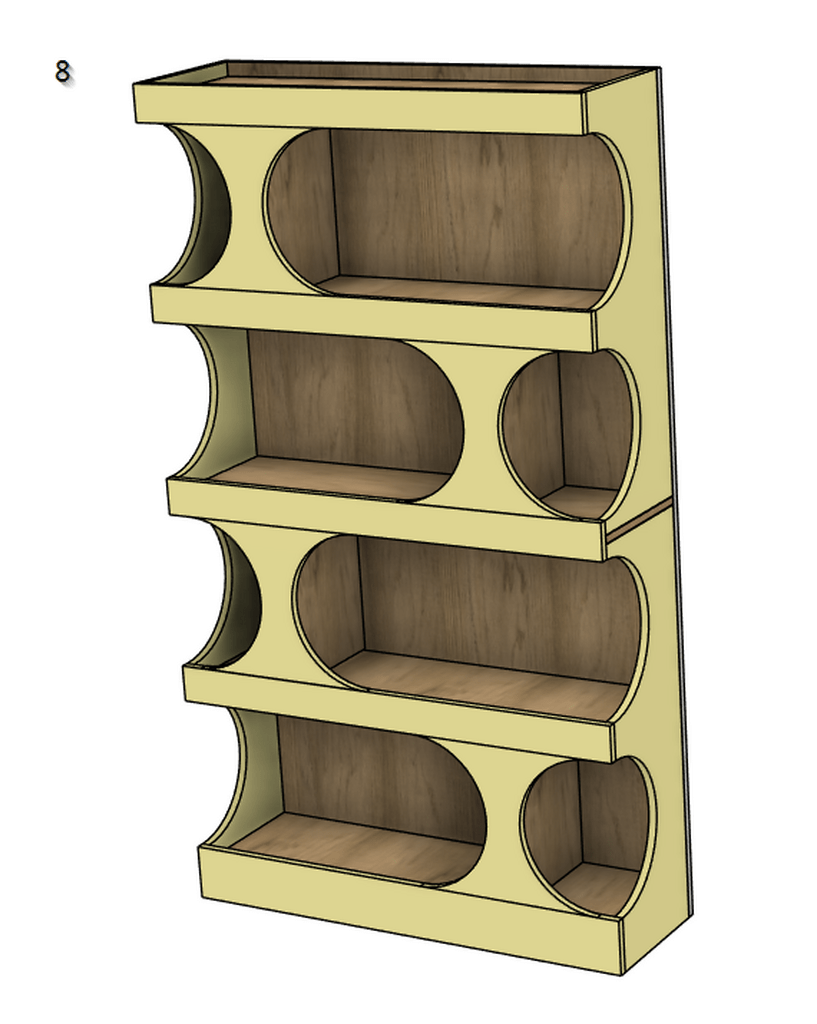

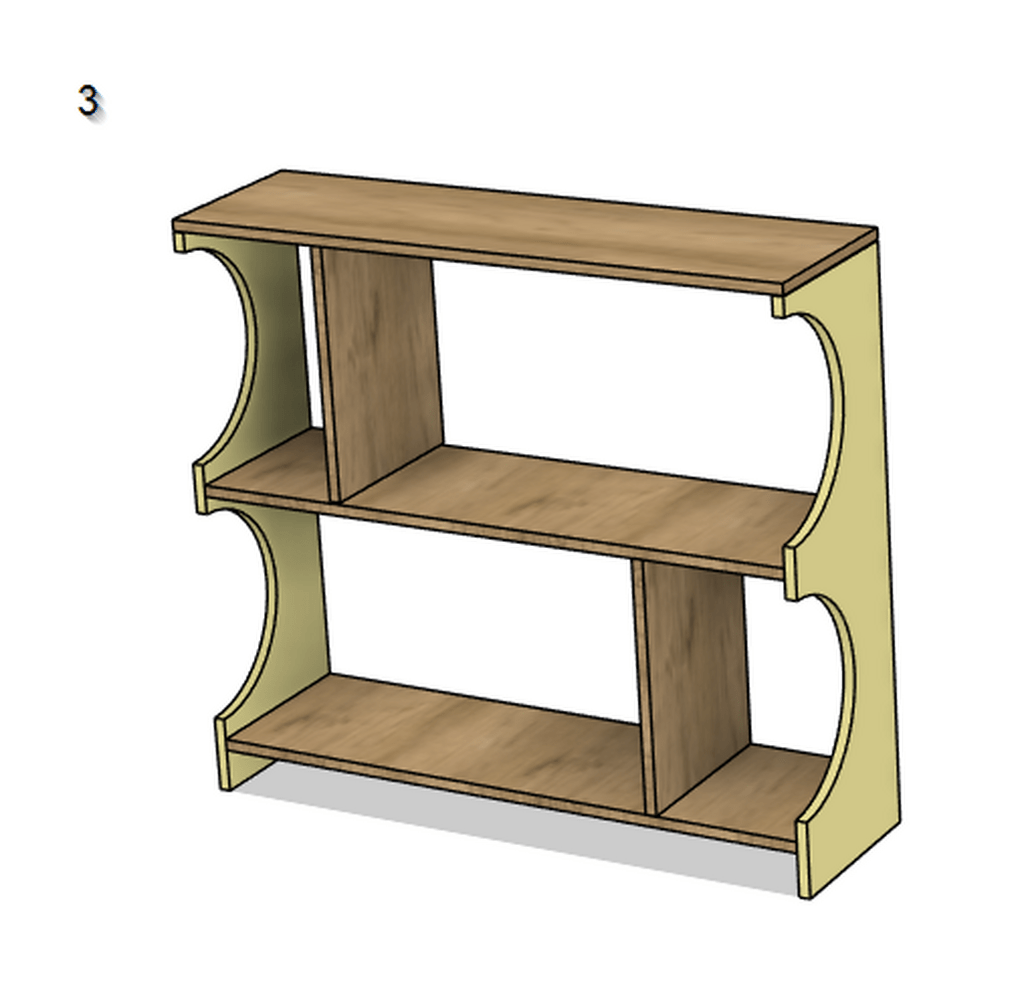

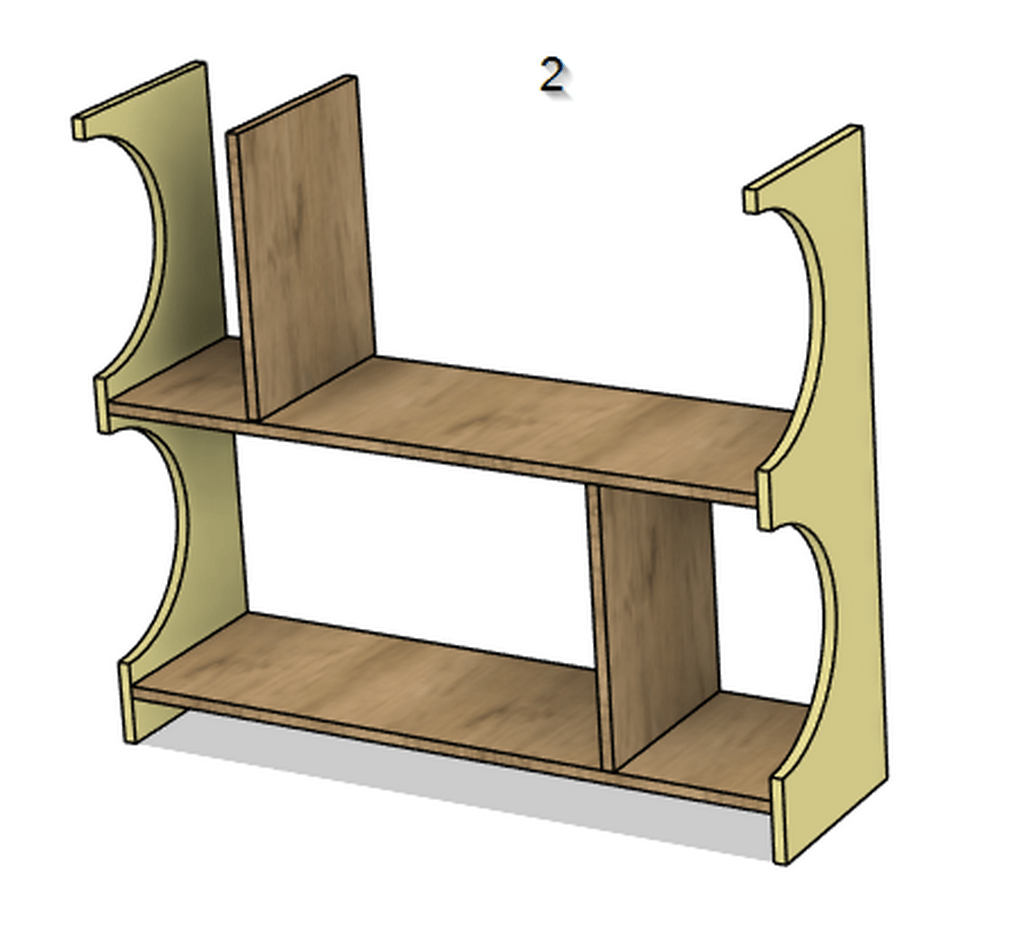

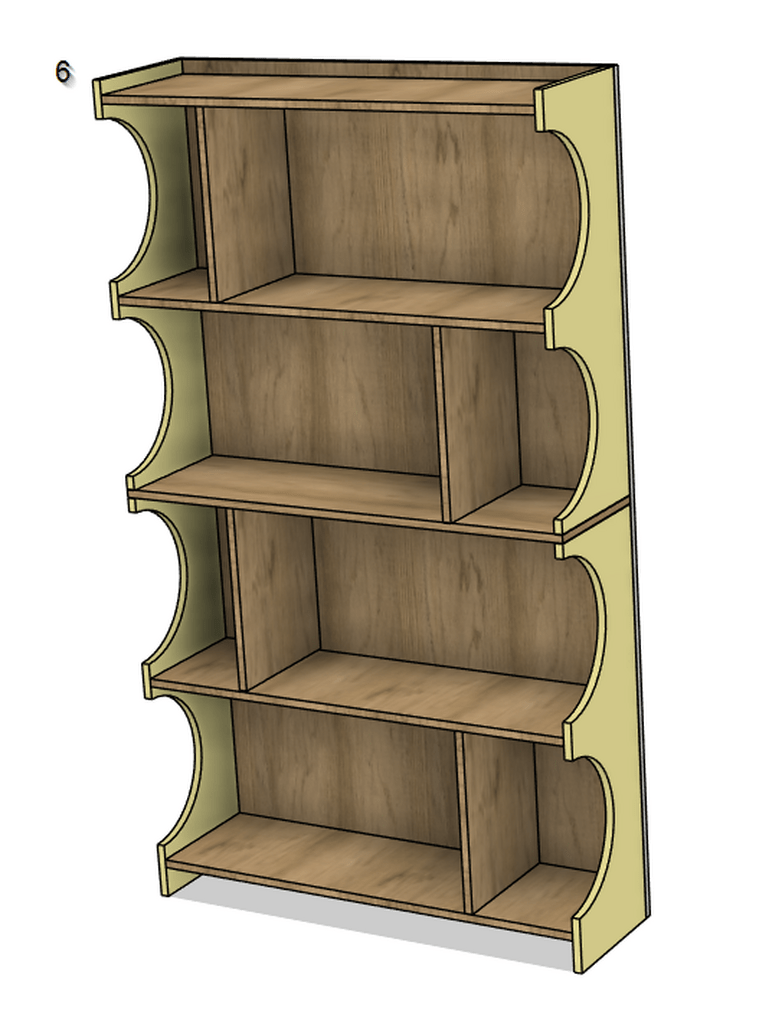

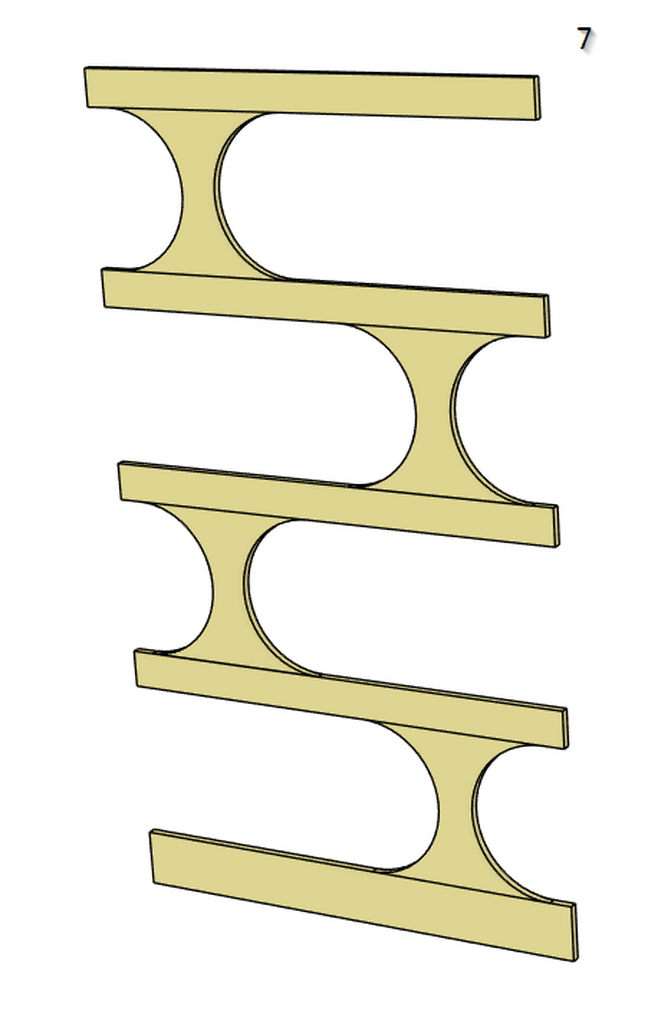

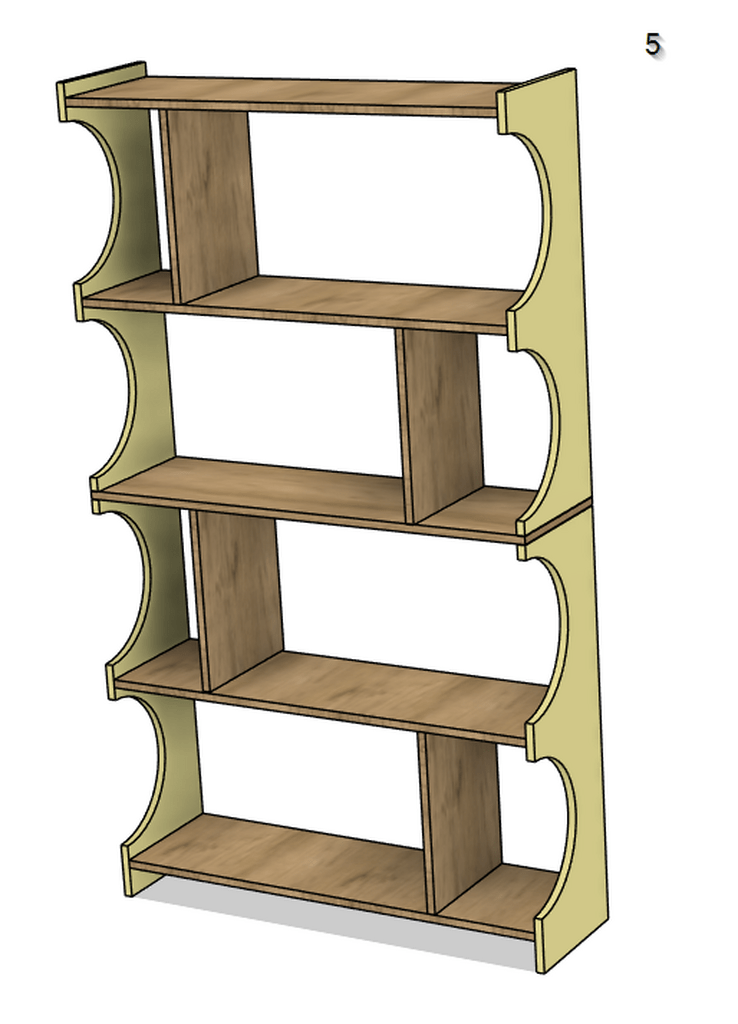

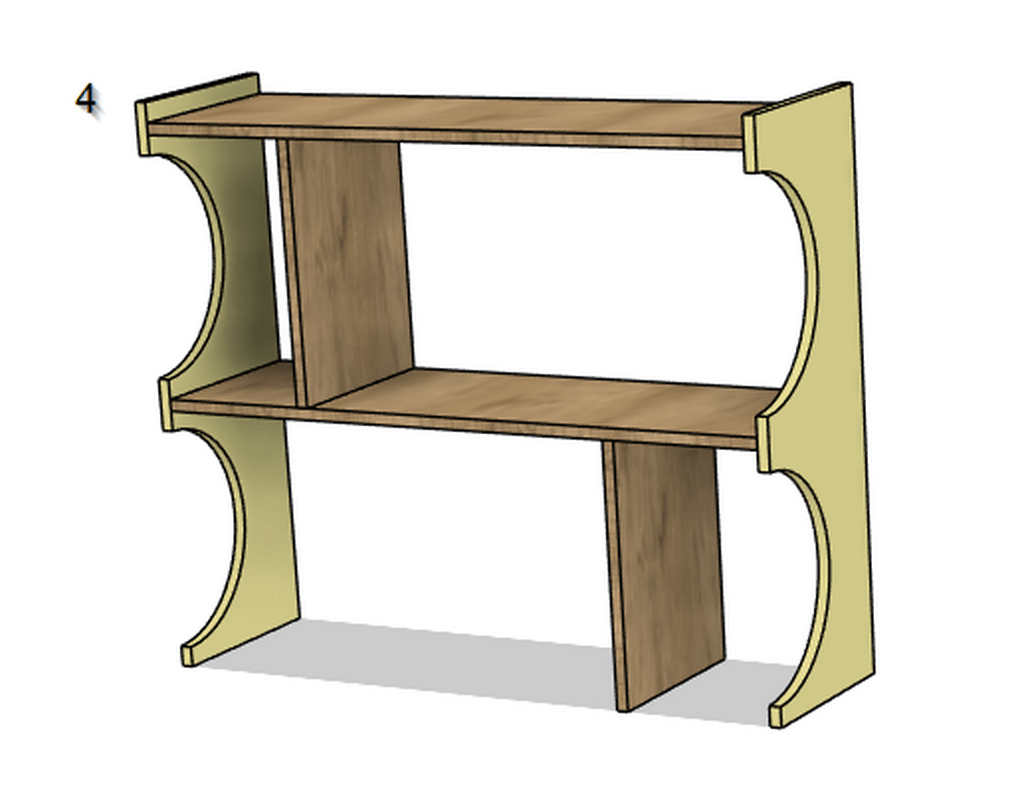

EDIT: ma question/montage n'étant pas clair, j'ai trouvé un ordre de montage qui semble marcher (?) et du coup peut-être vous montre mieux l'assemblage désiré.
Mis à jour
4 réponses
On ne voit pas bien comment sont faits les emboitements, mais a priori, monter les cotés sur la face arrière et les étagères tout en même temps, puis fixer la face avant.
Je viens de mettre à jour la question avec les photos d'un montage que j'imagine et qui permet de mieux voir les assemblages (enfin j'espère)
Je ne vois pas très bien où est le problème. Si j’ai bien compris, tu crains de ne pas pouvoir réaliser le montage à un moment donné ?
Tu peux tout à fait terminer par la face (par exemple), il n’y a rien de bloquant, que ce soit avec des tourillons ou des dominos.
Je viens de mettre à jour la question avec les photos d'un montage que j'imagine et qui permet de mieux voir les assemblages (enfin j'espère)
Ouais... que veux tu qu'on te réponde. On ne voit rien des détails d'assemblage, de ce qui recouvre quoi...
En effet ça n'est pas clair !
Je viens de mettre à jour la question avec les photos d'un montage que j'imagine et qui permet de mieux voir les assemblages (enfin j'espère)
OK, il y a donc bien une subtilité, avec cette tablette à mi-hauteur, qui est débouchante sur les montants.
Et bien, l'ordre que tu sembles avoir déterminé (suivant l'ordre des vues) paraît logique.
Il va falloir procéder en plusieurs phases de montage, du fait du nombre d'assemblage et collages à chaque fois.
Par contre, il faudra être hyper précis pour chaque usinage. A ce propos, j'aurais pour ma part, opté pour des Lamello, plutôt que tourillons ou Domino (car moins profonds mais plus longs permettant un peu de jeu, etc).
Mais hormis ces points de vigilance, pas de problème majeur.
Merci pour le retour... Pourquoi avoir plus de jeu est important?
Je suis assez content de mon gabarit pour tourillon qui est précis, c'est plus la quantité de serre-joint (et leurs longueurs) qui m'inquiétent
darrepac, c'est pas le Pérou, mais tu peux les accrocher les uns avec les autres, t'offrant plus de longueur. Sinon, tu peux aussi te pencher sur les dormants à tube 3/4, le prix est bas et ils sont toujours utiles par la suite.
C'est vrai que comme le souligne Medalegno, les lamellos sont aussi une solution.
Plus de jeu peut te permettre de corriger les désaffleures, chose beaucoup plus difficile avec les tourillons.
darrepac
Pourquoi avoir plus de jeu ?
Parce qu'avec un nombre important de tourillons ou dominos à enfiler à la fois, la moindre erreur ne pardonnera pas, et rendra le truc immontable. Et comme on sait que lors d'un assemblage/collage, il ne faut pas perdre de temps.
Les lamello permettent un peu de jeu d'emblée, (dans le sens de la longueur du Lamello). Avec un peu d'astuce, on peut donner un poil de jeu dans le sens de l'épaisseur aussi.
Et aussi parce que c'est mieux de pouvoir jouer légèrement, au moment du montage, pour pouvoir ajuster parfaitement tes divers affleurages.
Et pompon sur le vase qui fait déborder le gâteau... tu auras besoin de moins de serre-joints, puisque tu sembles en manquer !
BingoDS ok merci! si tu as un plan pour les tubes 3/4 pas cher car j'en ai quelques uns mais ca mériterait d'en reprendre
Bonjour,
On ne voit pas quel est l'assemblage de la face avant et des côtés, ni celui des étagères.
Sinon, ce serait : arrière puis un côté, puis mise en place des étagères, puis second côté, enfin face avant.
Et il vaudrait peut-être mieux le faire en plusieurs étapes.
Je viens de mettre à jour la question avec les photos d'un montage que j'imagine et qui permet de mieux voir les assemblages (enfin j'espère)
