Bonjour à tous,
Je débute et je galère pas mal avec la quincaillerie.

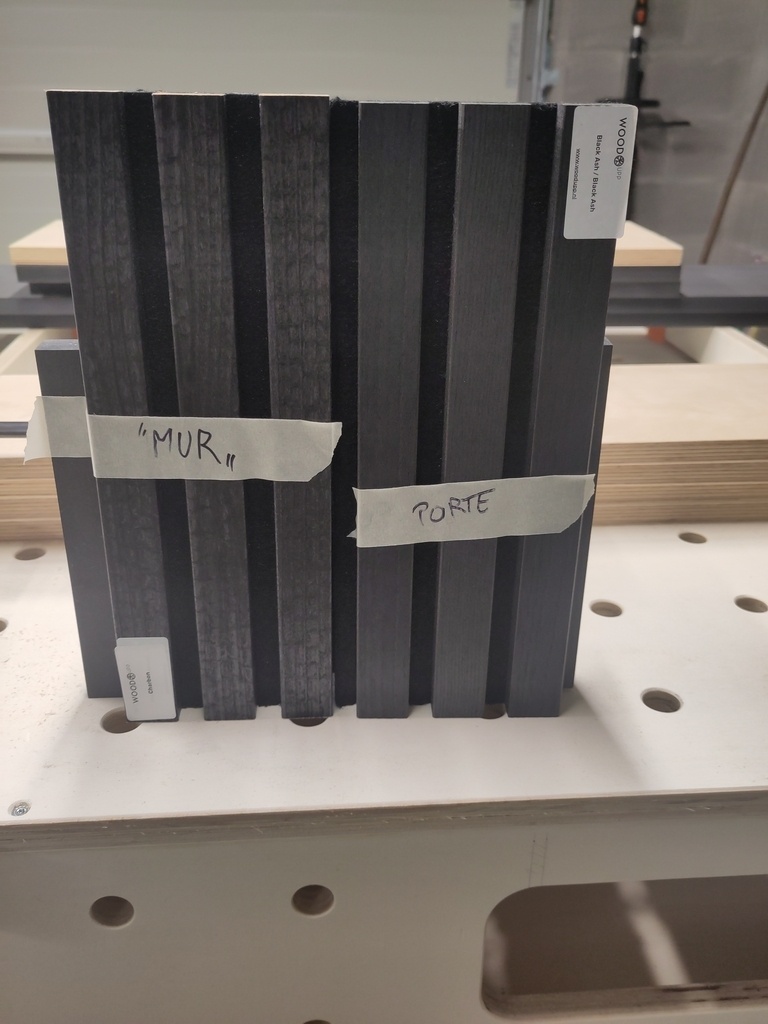

J'ai commencé la réalisation d'une petite armoire à pharmacie; l'idée était de dissimuler cette armoire derrière des panneaux acoustiques (du genre WoodUp), et d'avoir ainsi les portes "invisibles" (l'ouverture des portes tombent entre 2 tasseaux des panneaux acoustiques).
Par conséquent, les portes sont épaisses (panneau MDF de 18mm, recouvert du panneau acoustique, ce qui m'amène à 39mm).

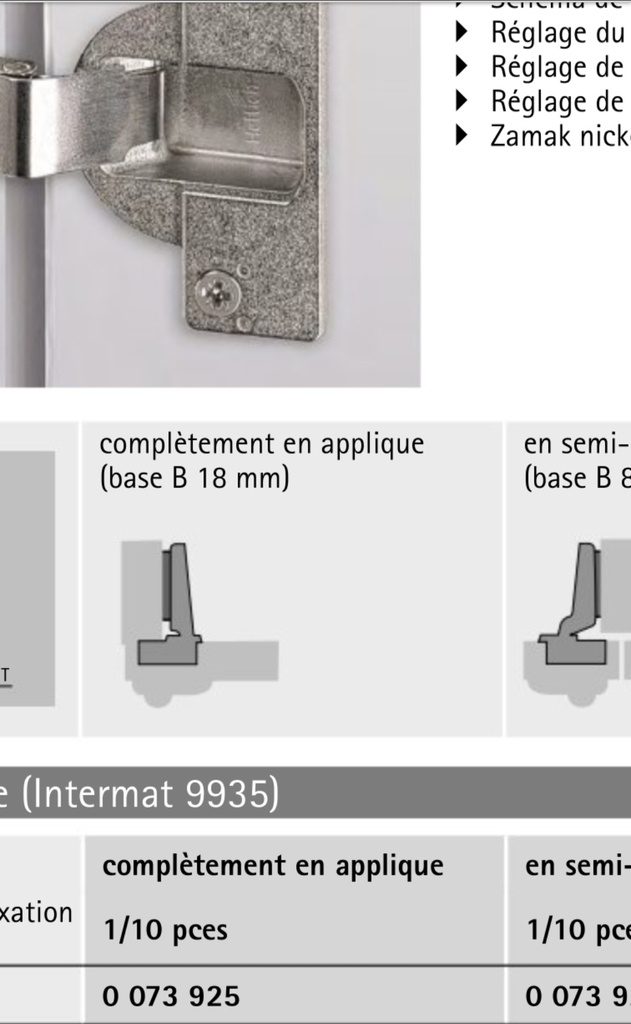

J'ai acheté des charnières adaptées pour faire un montage en porte débordante ("Charnière porte épaisse Intermat spéciale, épaisseur de la porte jusqu’à 43 mm (Intermat 9935)")

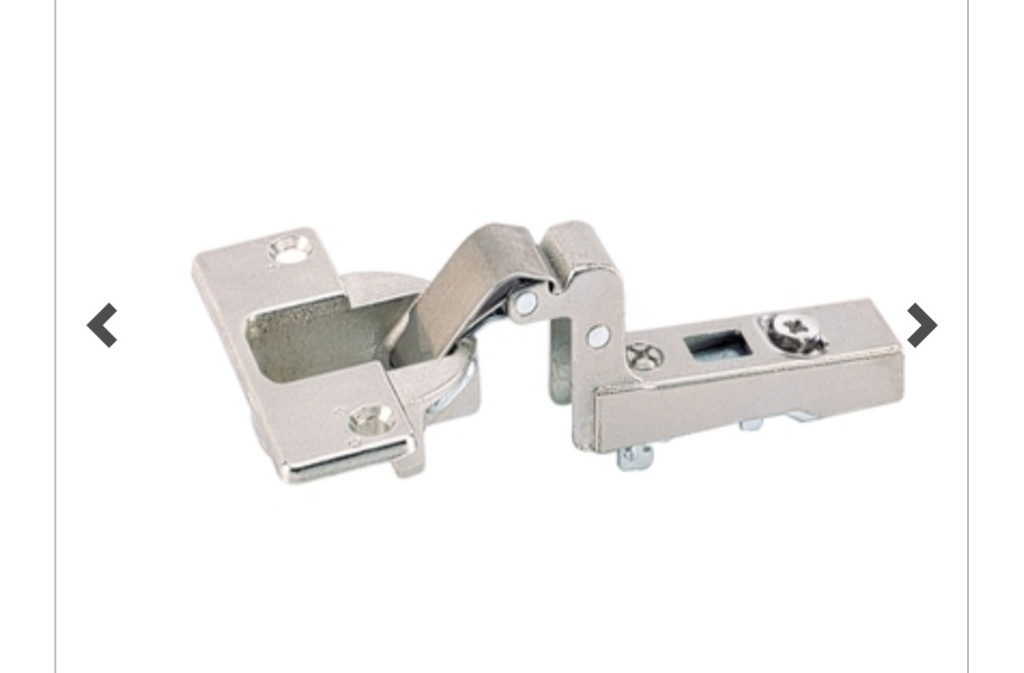

Hettich Intermat 9935

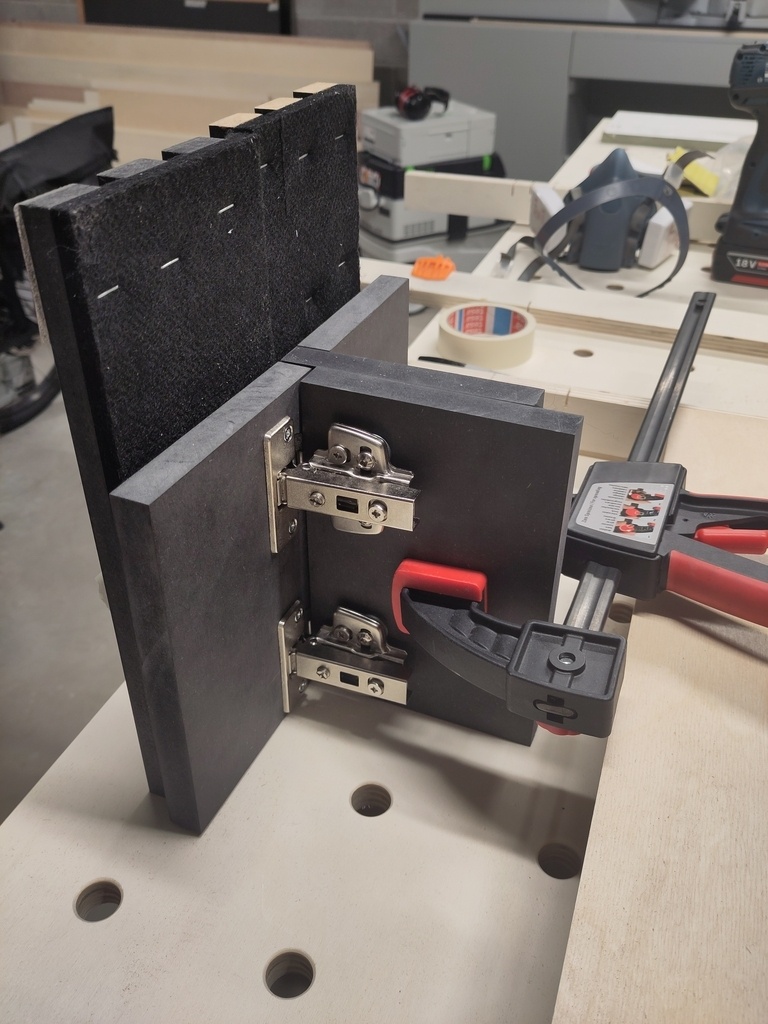

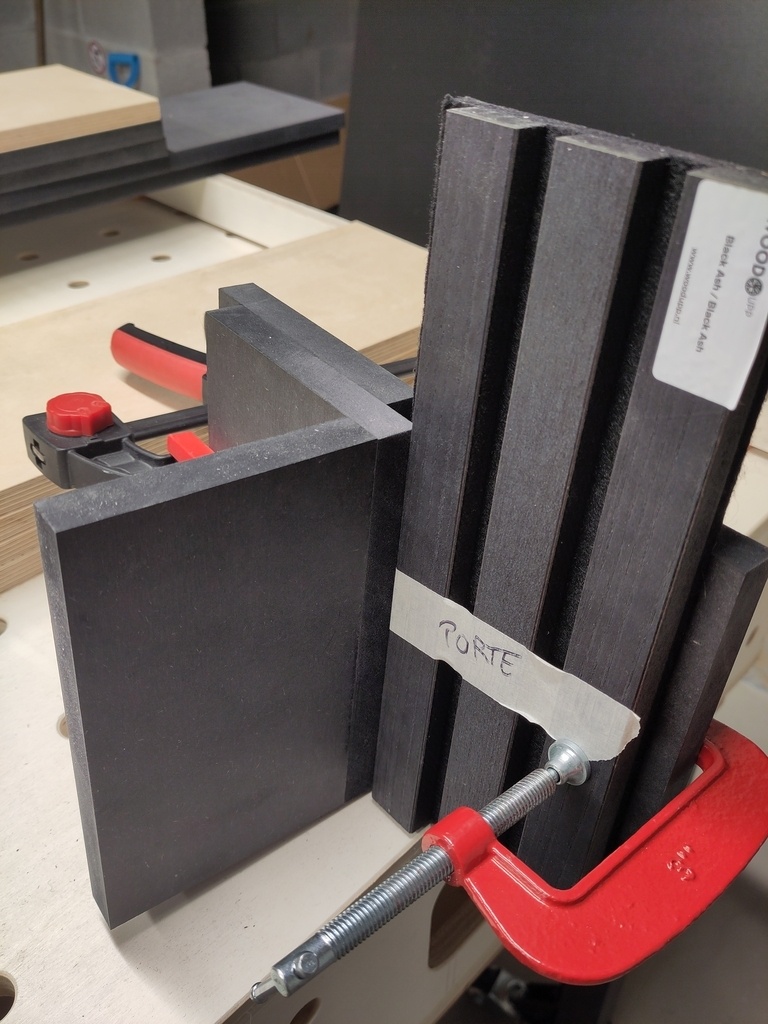

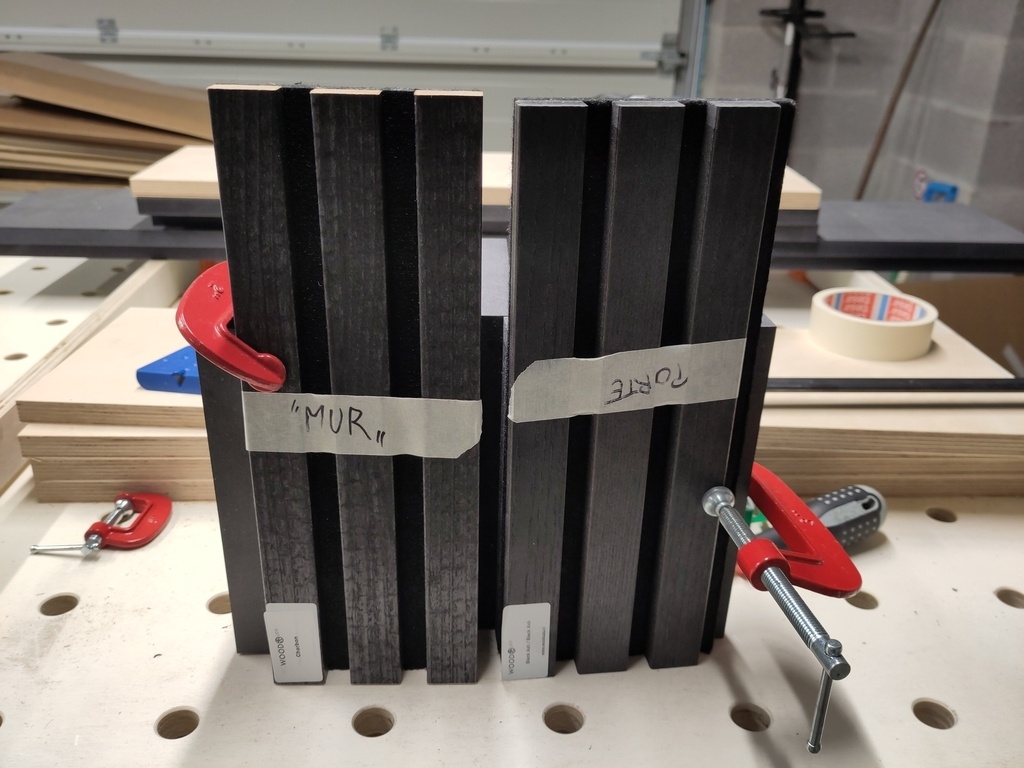

J'ai fait un montage test qui montre que je fais quelque chose incorrectement.
J'ai essayé:

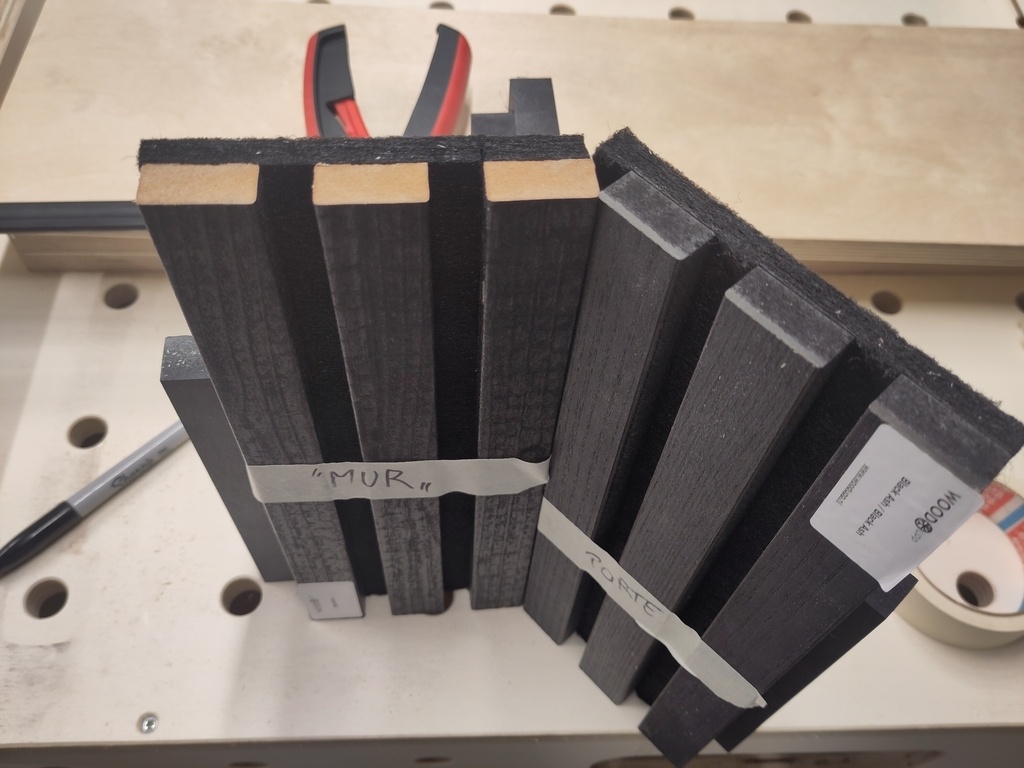

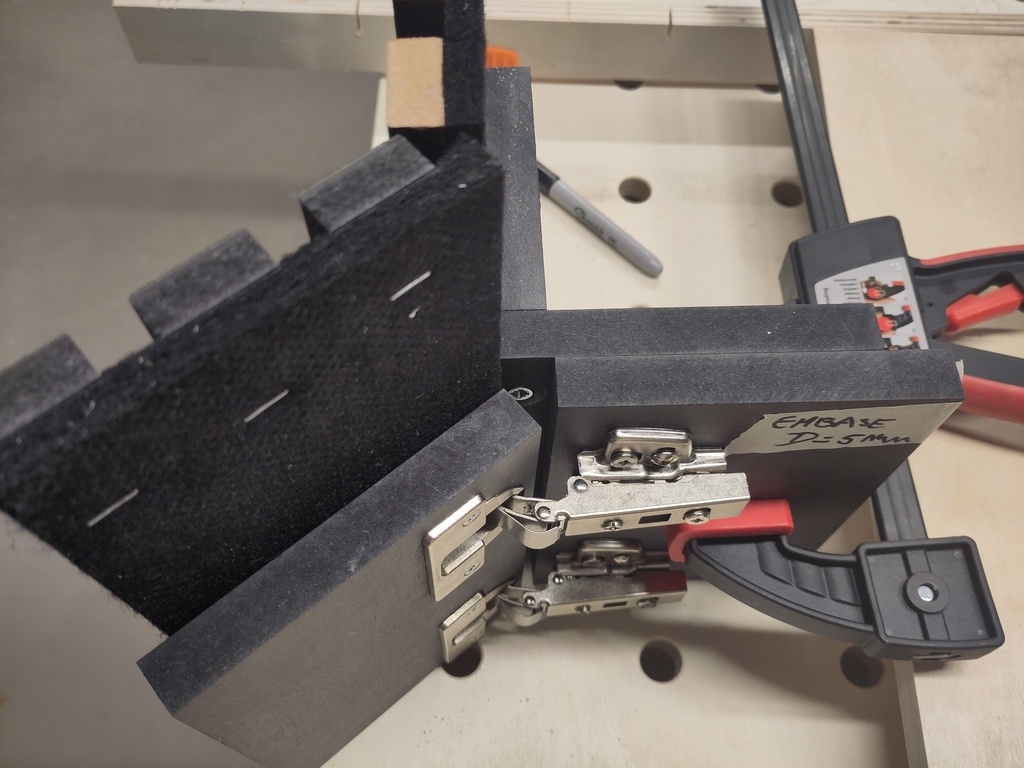

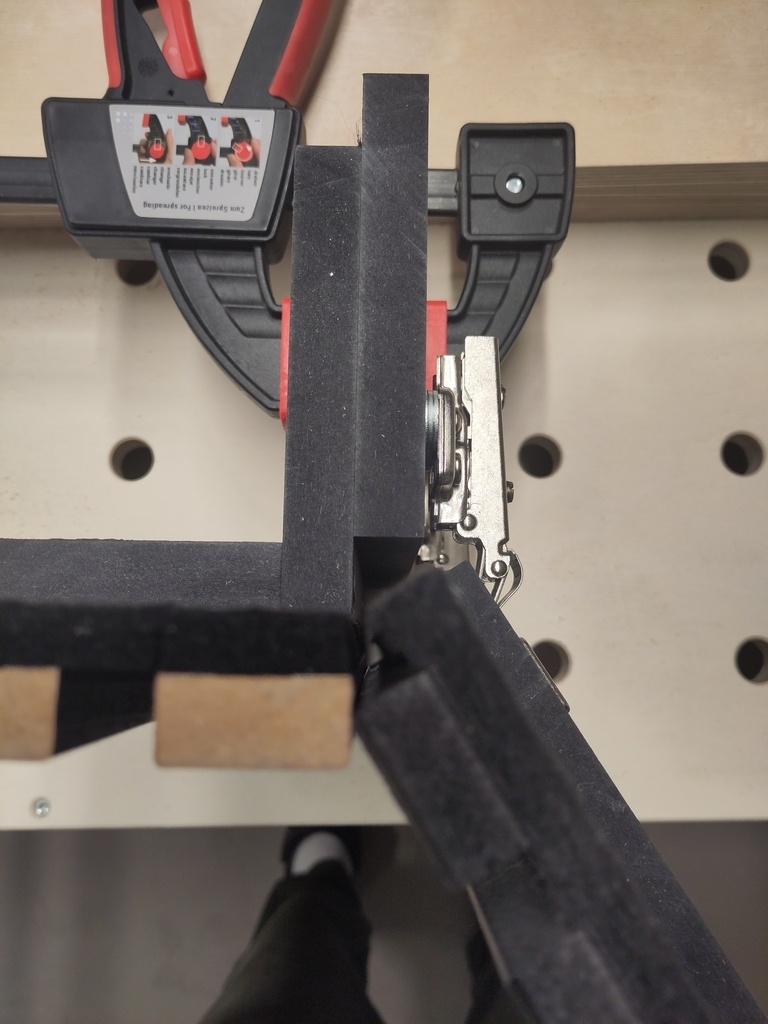

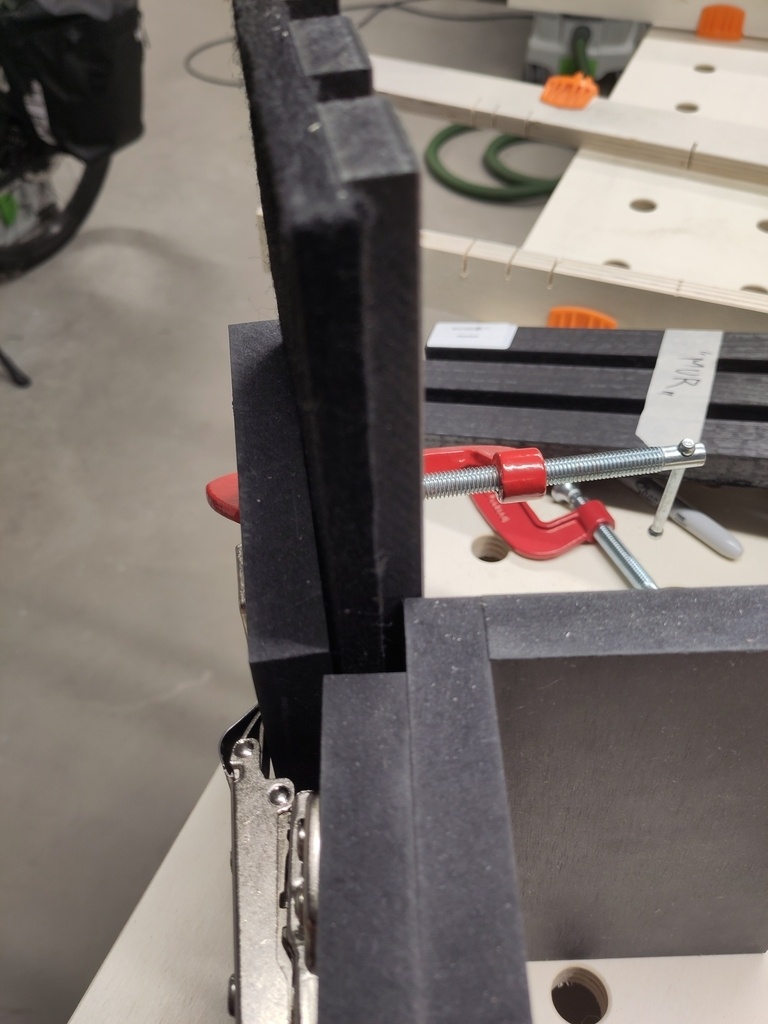

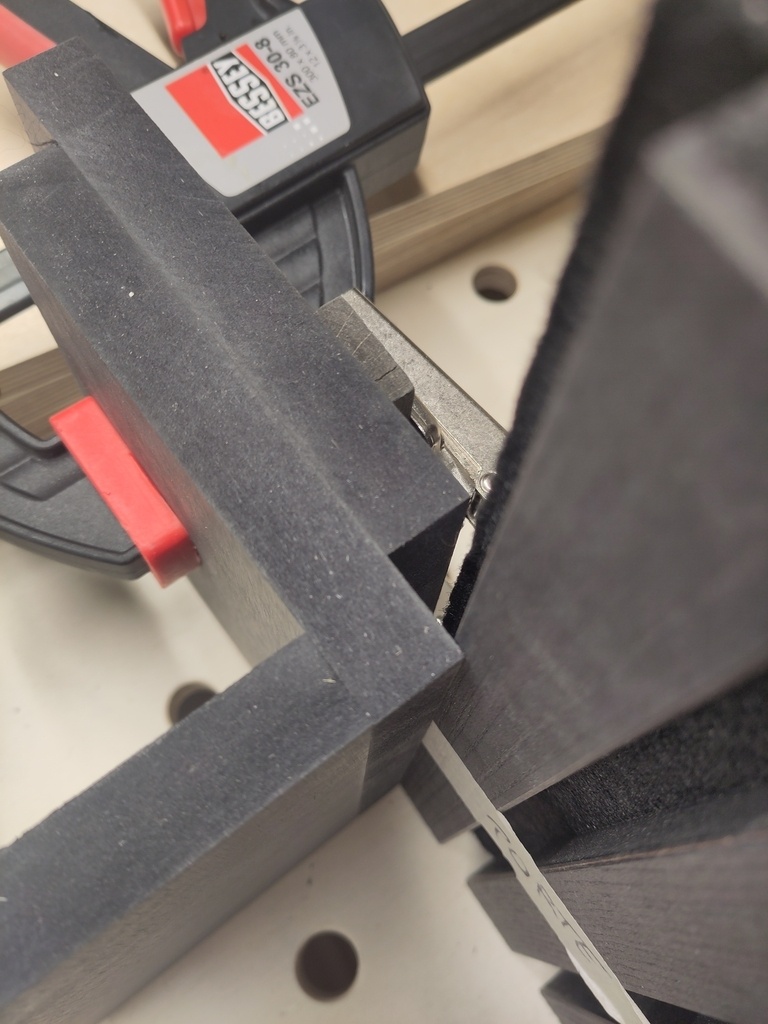

- montage du corps de la charnière à 3mm du chant (distance c), embase "D=5mm" (comme je le comprends, ça me permet de m'écarter en position ouverte pour ne pas taper contre le panneau acoustique adjacent). ça ne marche pas car ça vient taper en position ouverte.

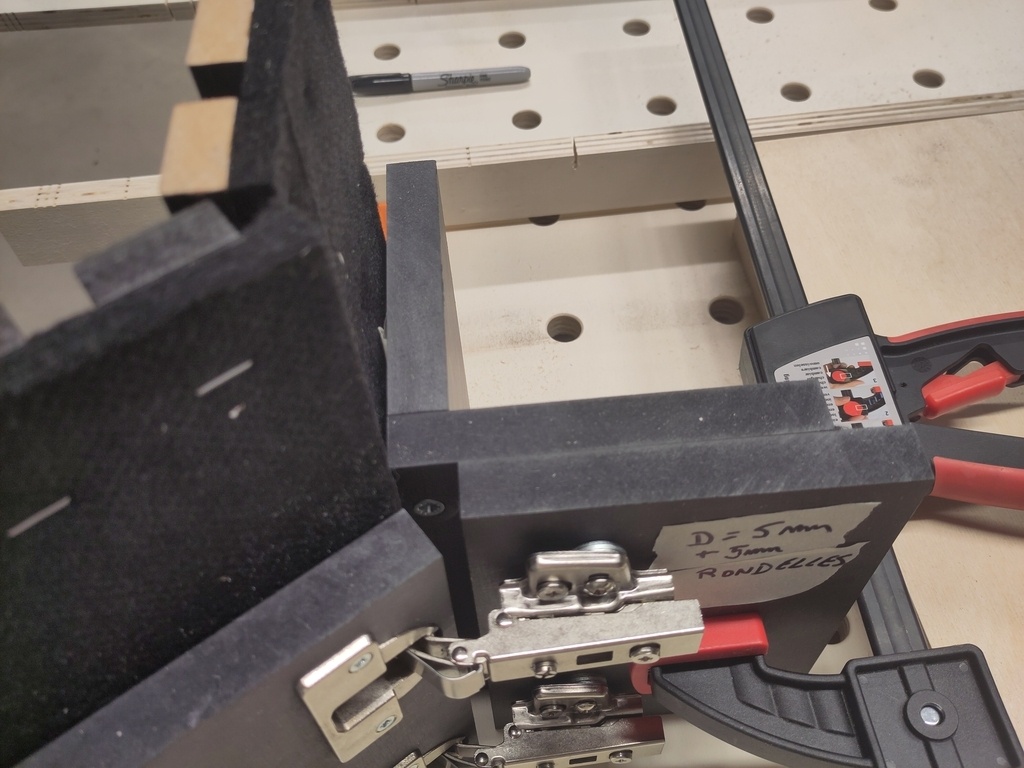

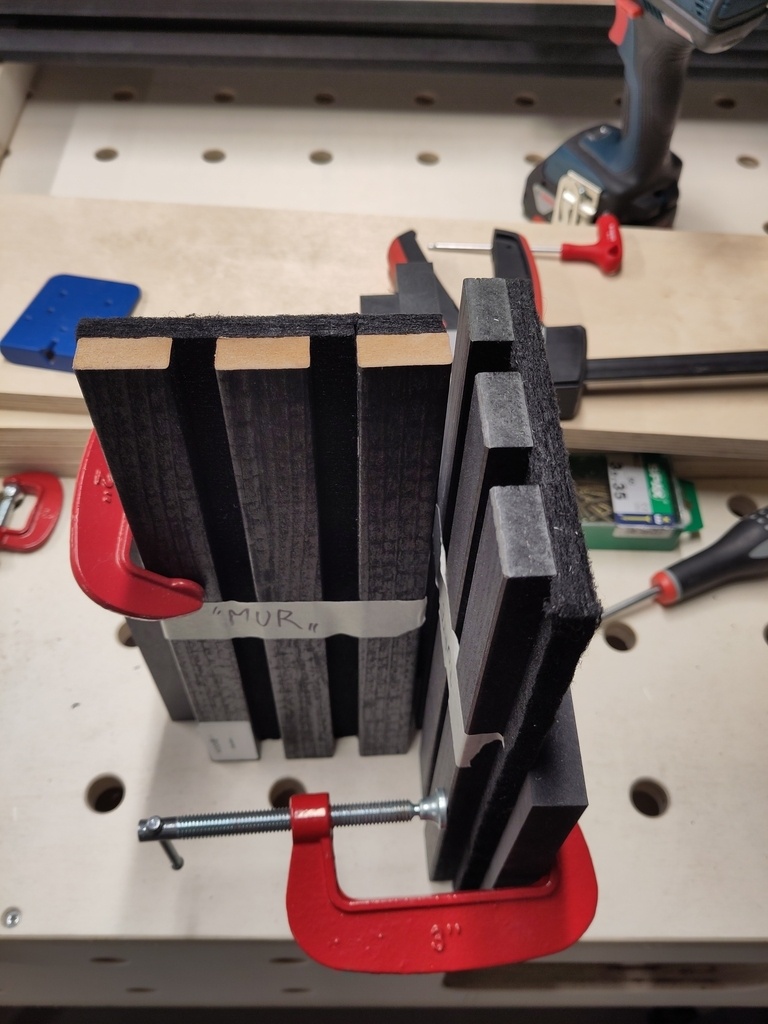

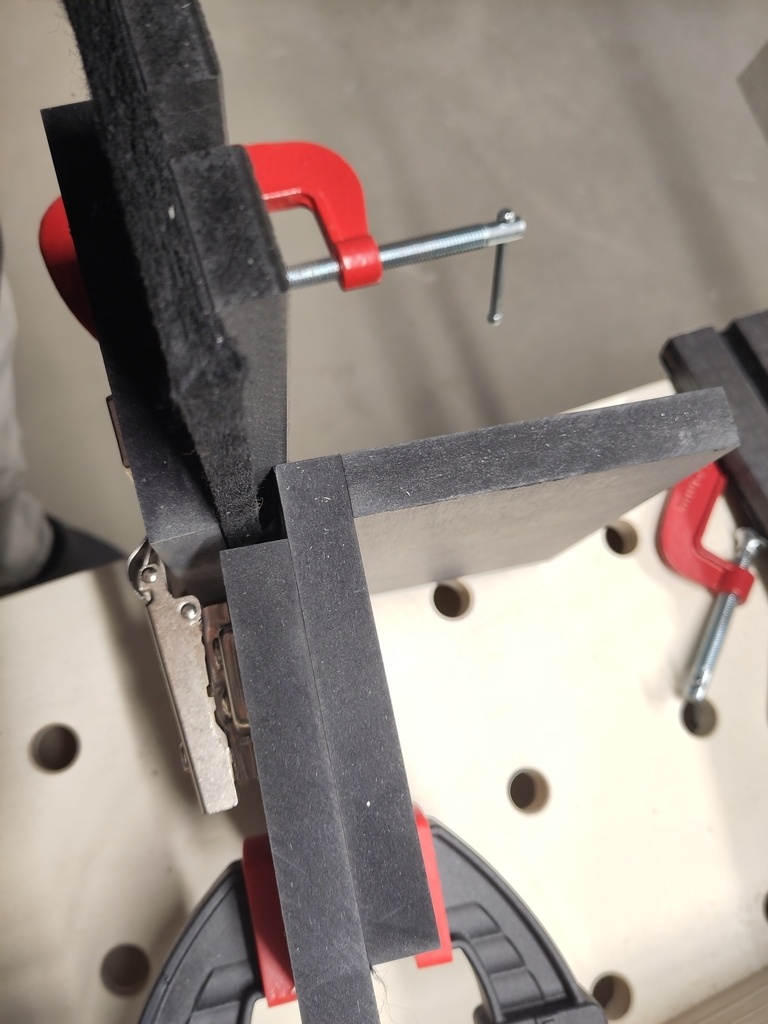

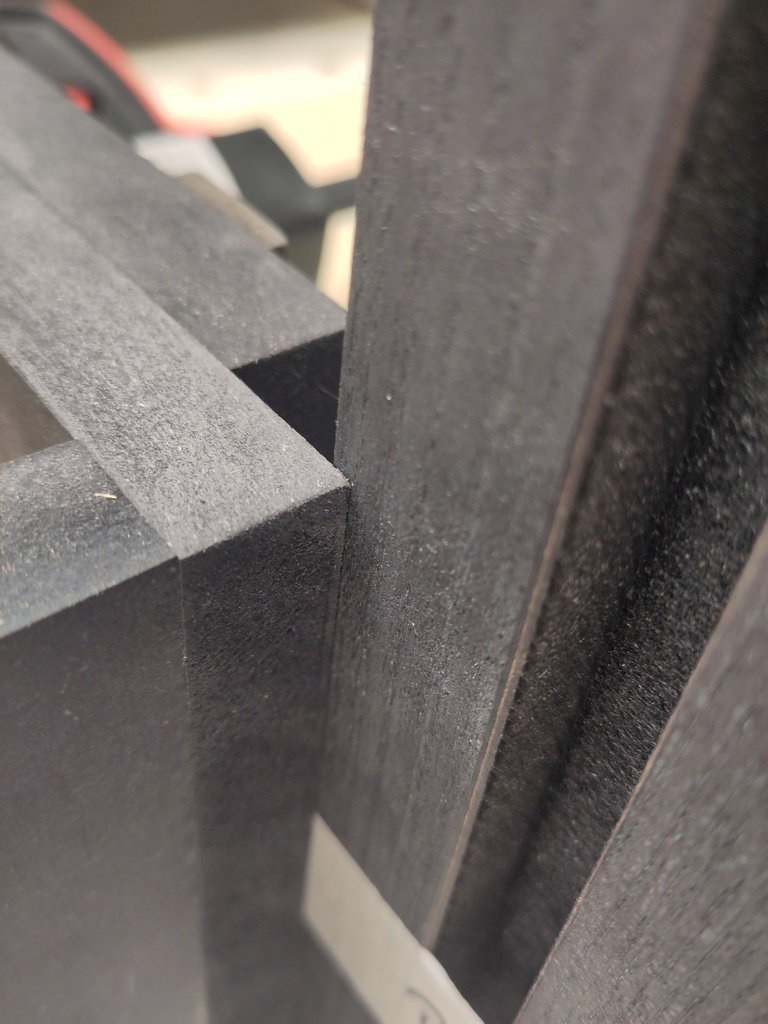

- Ensuite j'ai essayé de voir en mettant des rondelle en dessous de l'embase pour écarter 5mm de plus l'embase, pareil. collision avec le panneau adjacent.
Je ne vois plus que changer la position du corps de la charnière par rapport au chant (c > 3mm) mais je ne suis pas convaincu que ça va résoudre tout.
J'ai aussi des embases D=0mm mais je n'ai même pas essayeé car cela va être pire, je pense.
Est-ce que vous avez des conseils et comment procéder pas à pas? les charnières sont clairement prévues pour cette épaisseur mais je manque de connaissance sur comment mettre cela en oeuvre.

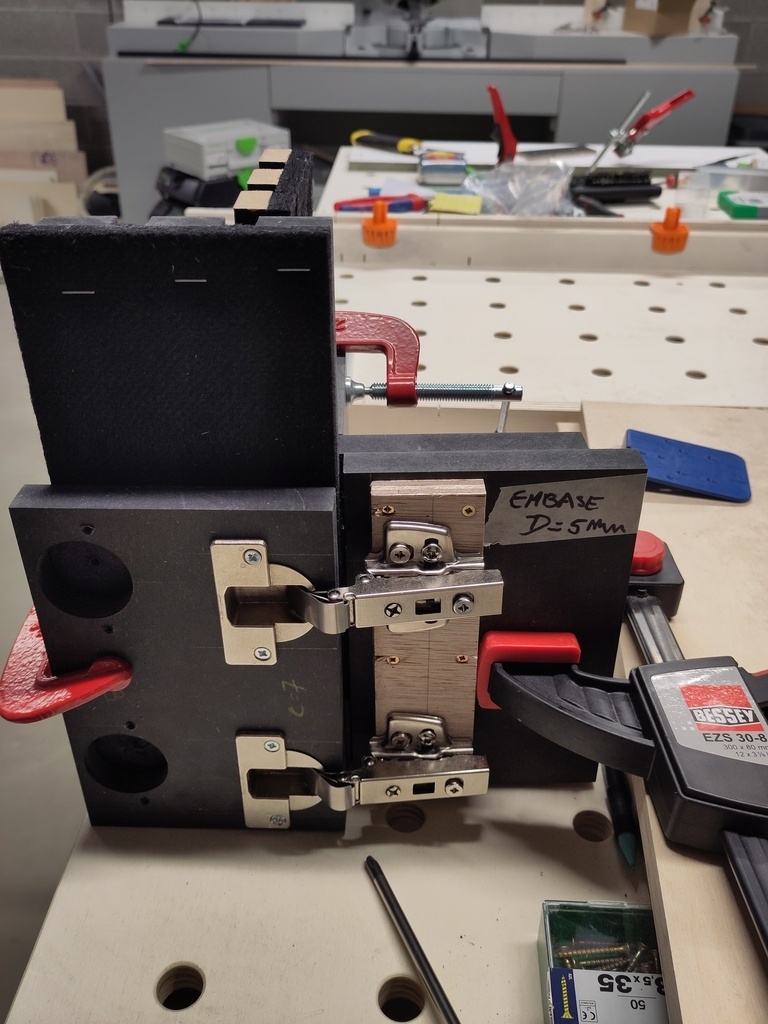

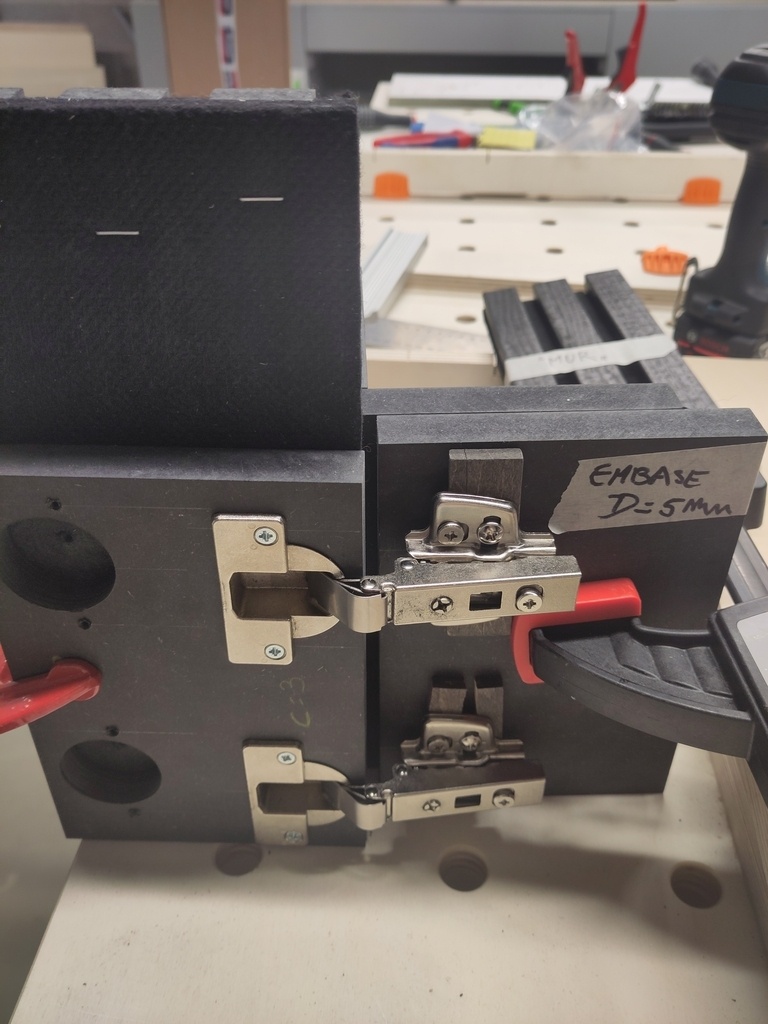

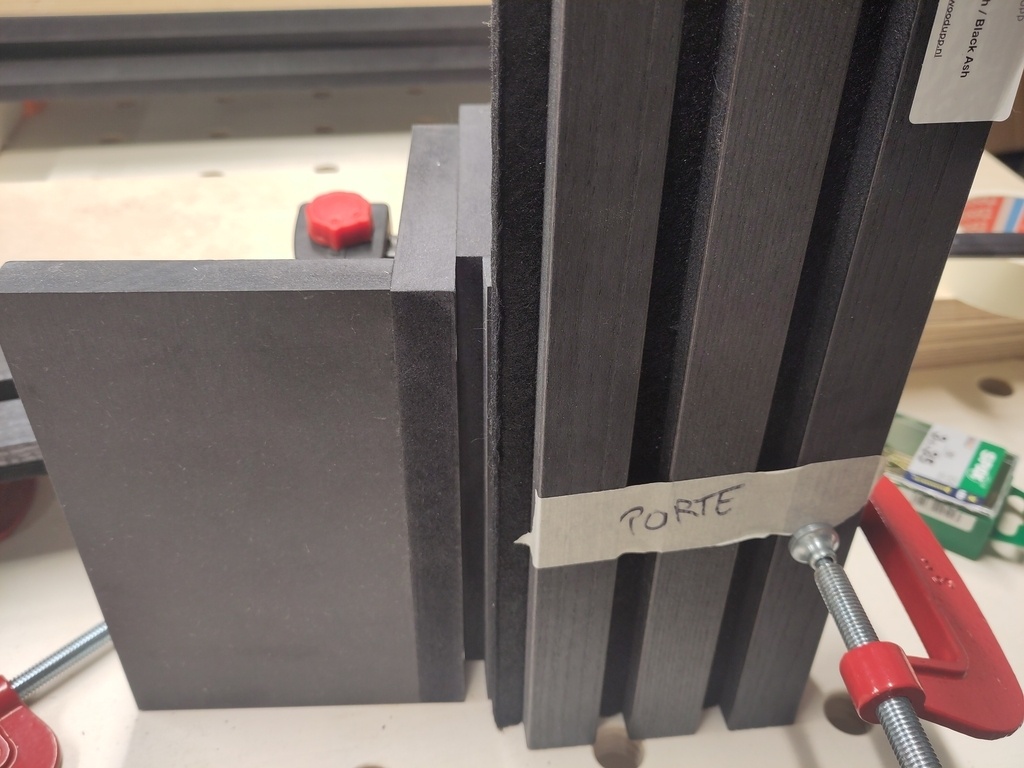

je joins les photos avec les 2 essais au niveau des embases (D=5mm, et D=5mm+5mm de rondelles).
Merci d'avance
