Bonjour,

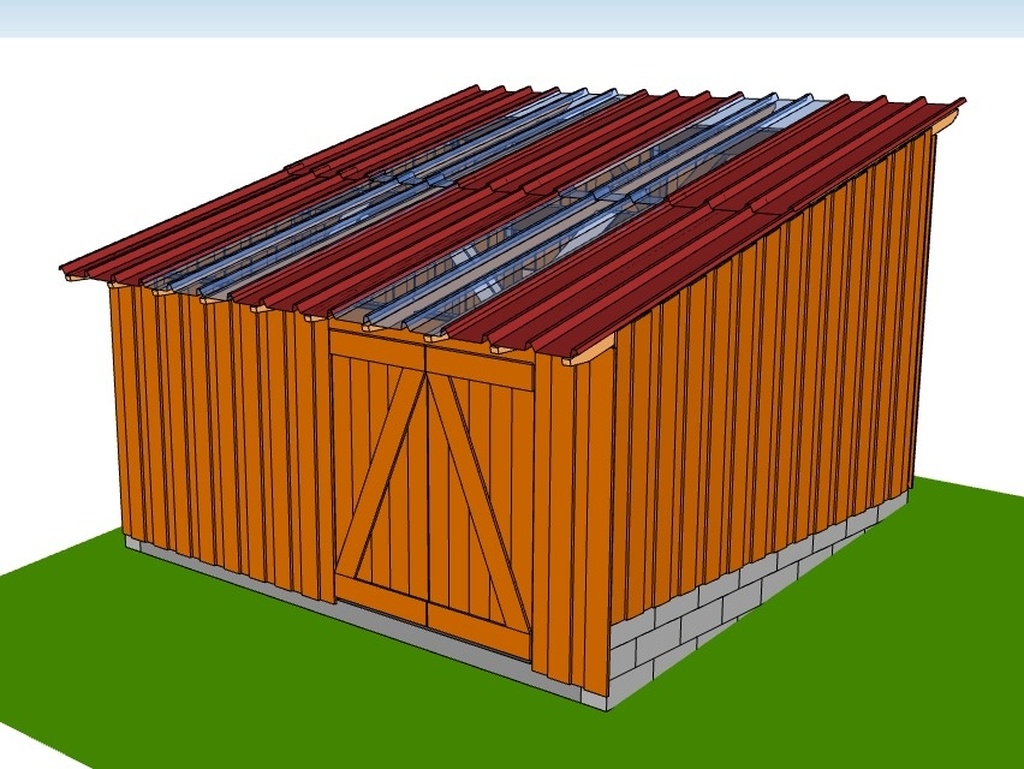

Je suis en train de dessiner un cabanon de jardin, et j'aurais aimé avoir vos avis sur le dimensionnement de l'ossature, et sur la cabanon en lui-même.
Voici les caractéristiques :
- bois de pin ou douglas
- emprise au sol 19,6m², superficie dalle béton 17 m²

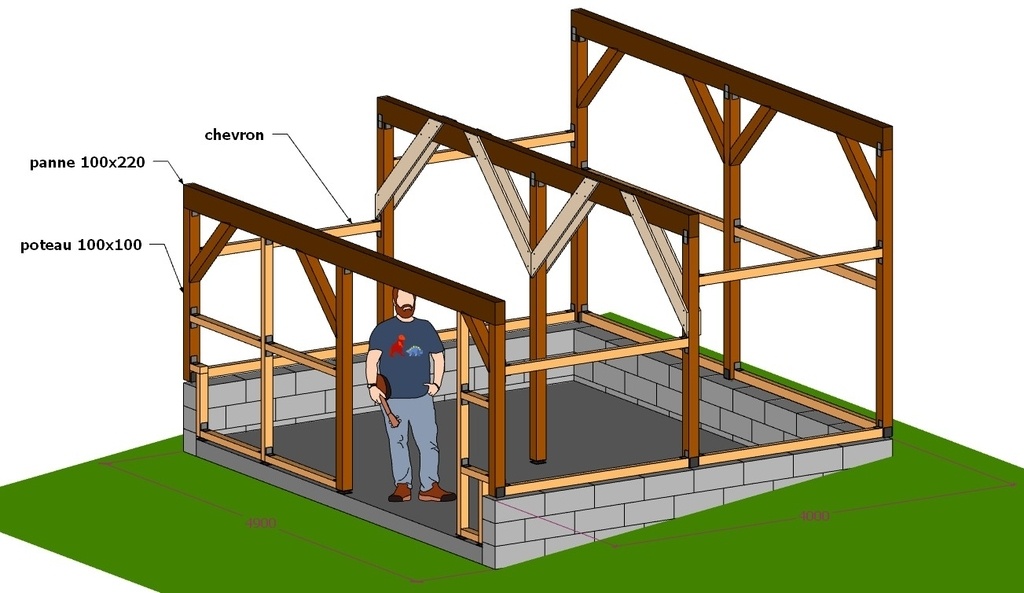

- poteaux 100x100, pannes 100x200

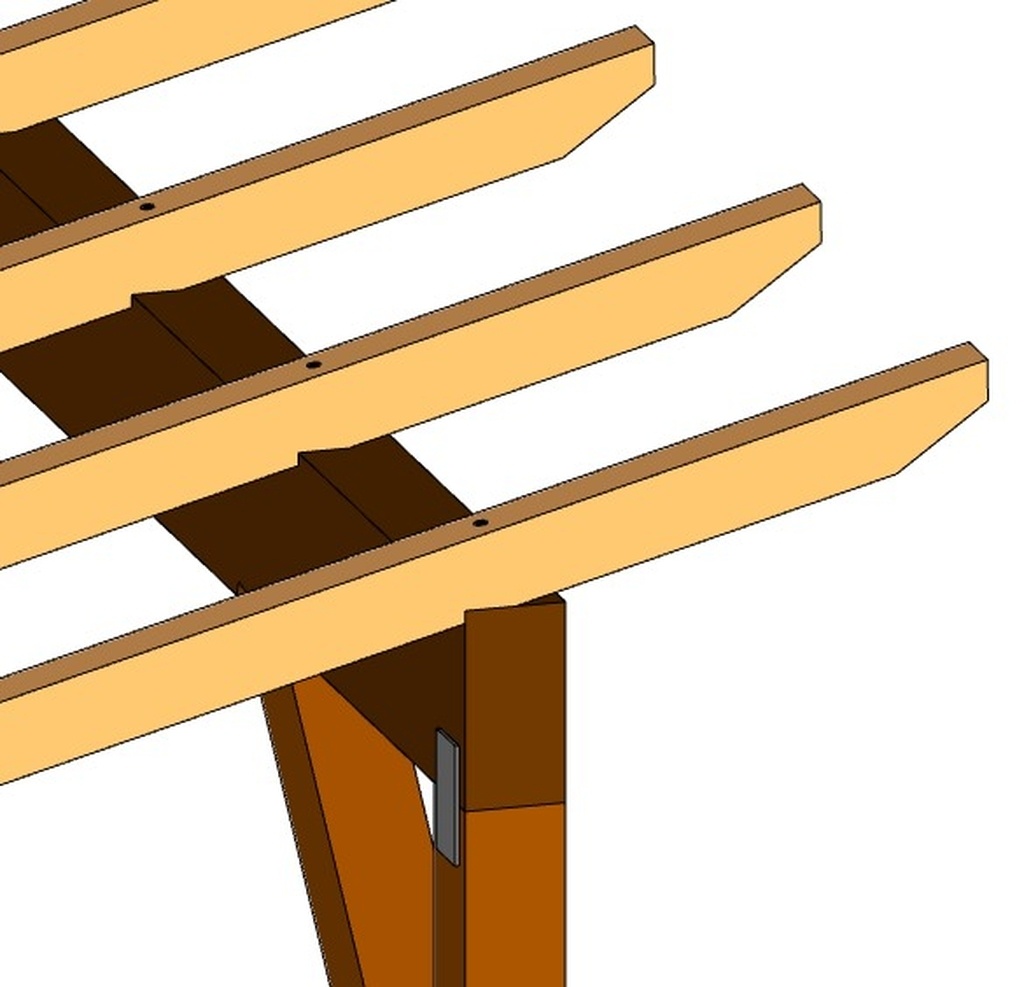

- chevrons de toiture 60x80 espacés de 500mm, encoches à mi-largeur des pannes (voir image 6).

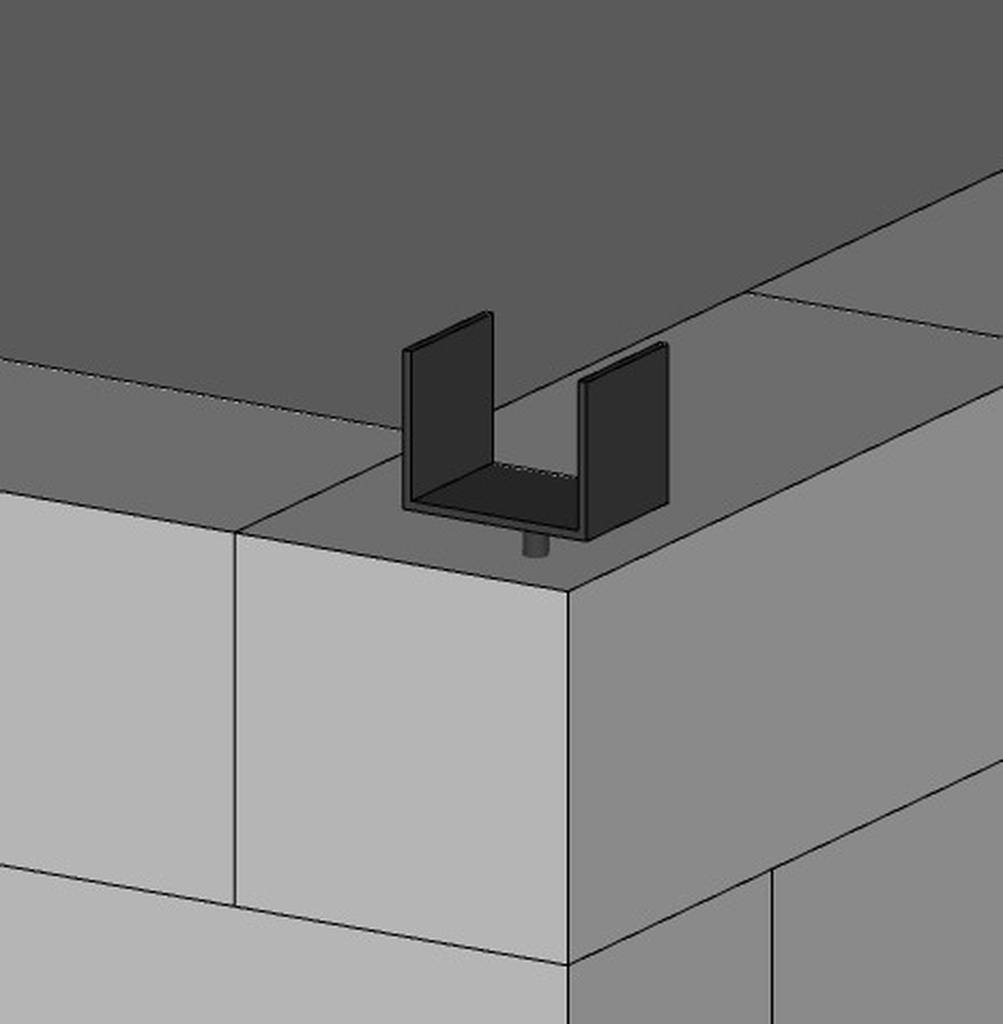

- poteaux sur pieds en U, pris dans le béton (voir image 5)

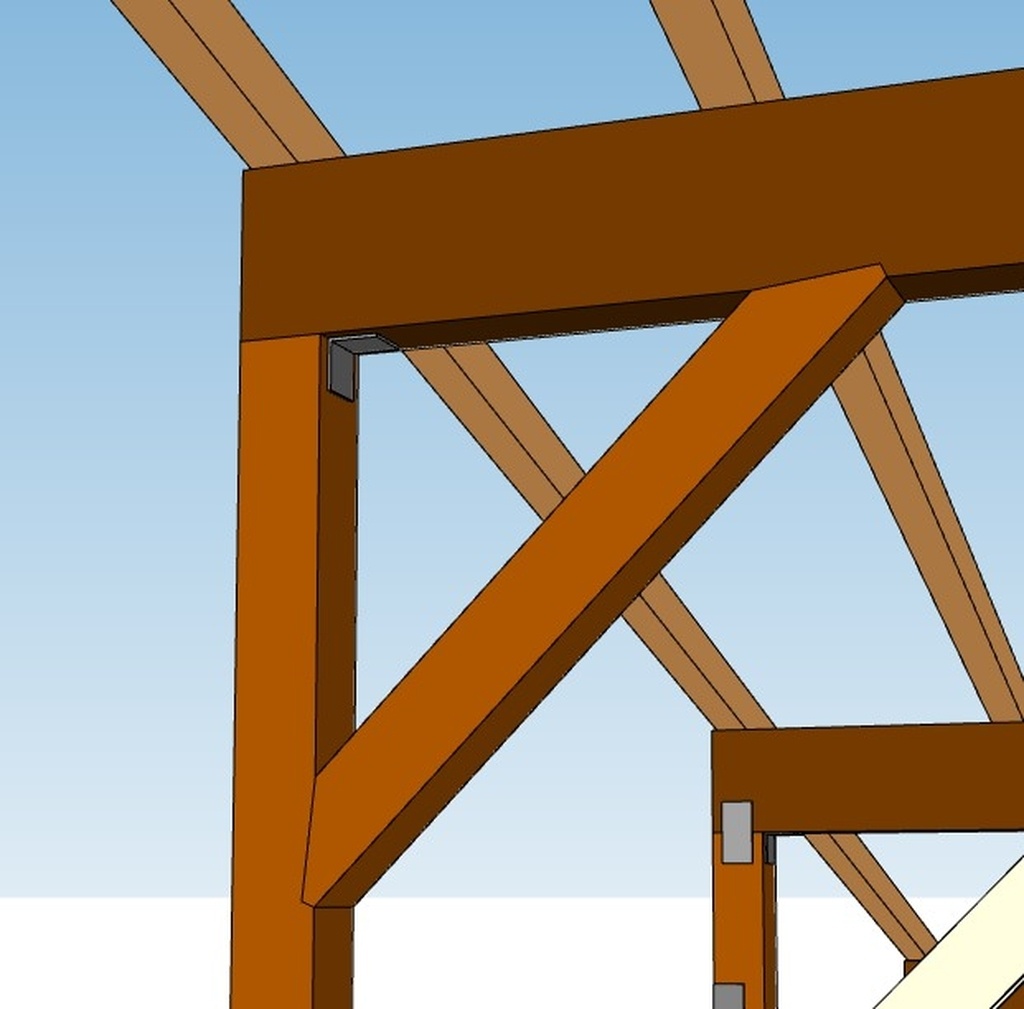

- contrefiches des pannes faîtières et sablières avec petites encoches (voir image 4)
- bardage vertical

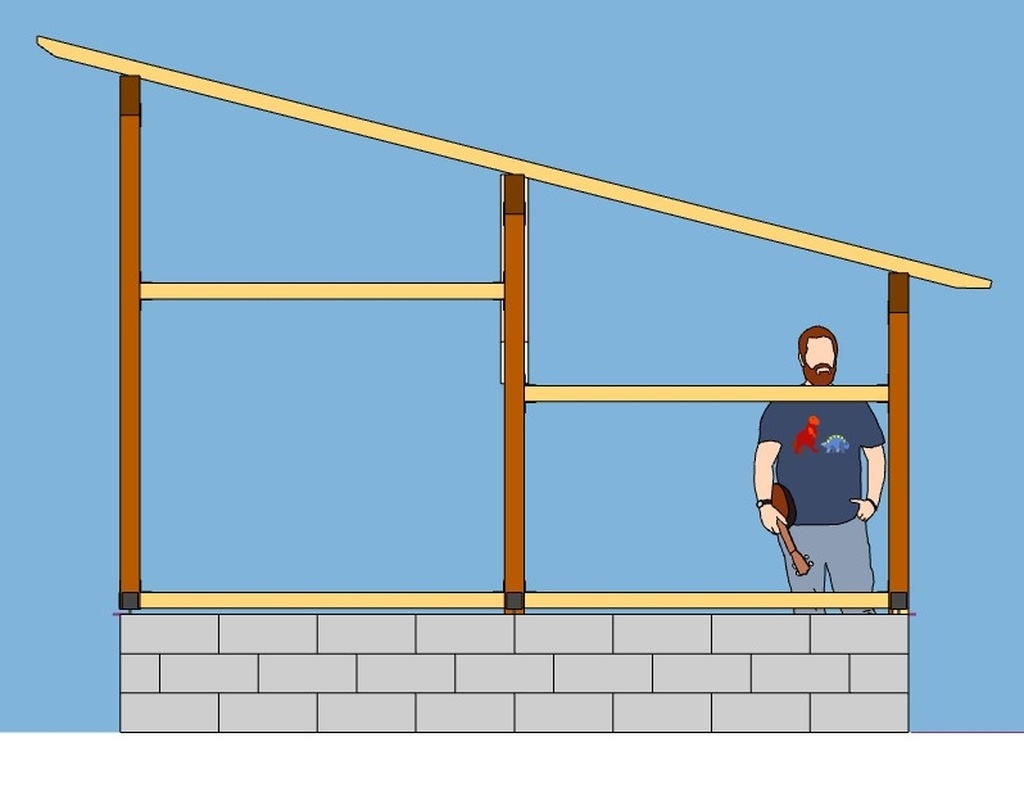

- couverture en bacacier, pente 26% (pour pouvoir monter des étagères au fond du cabanon)
Merci!
?
3 réponses

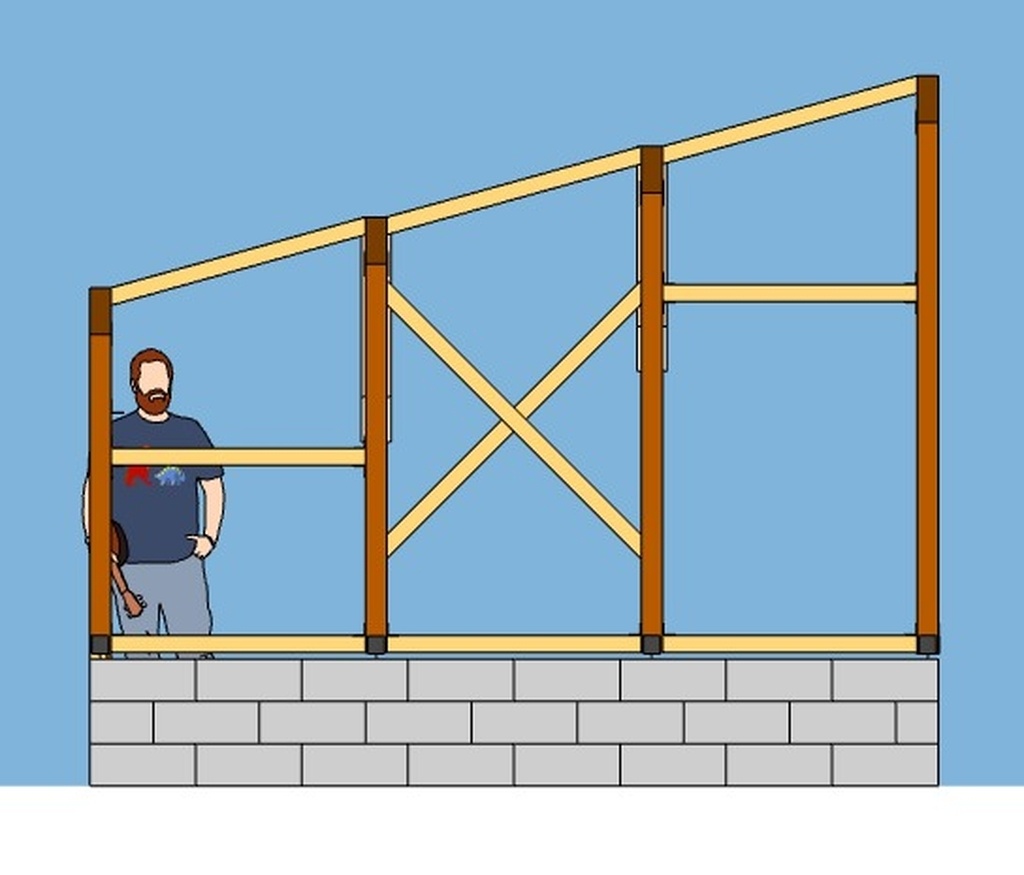

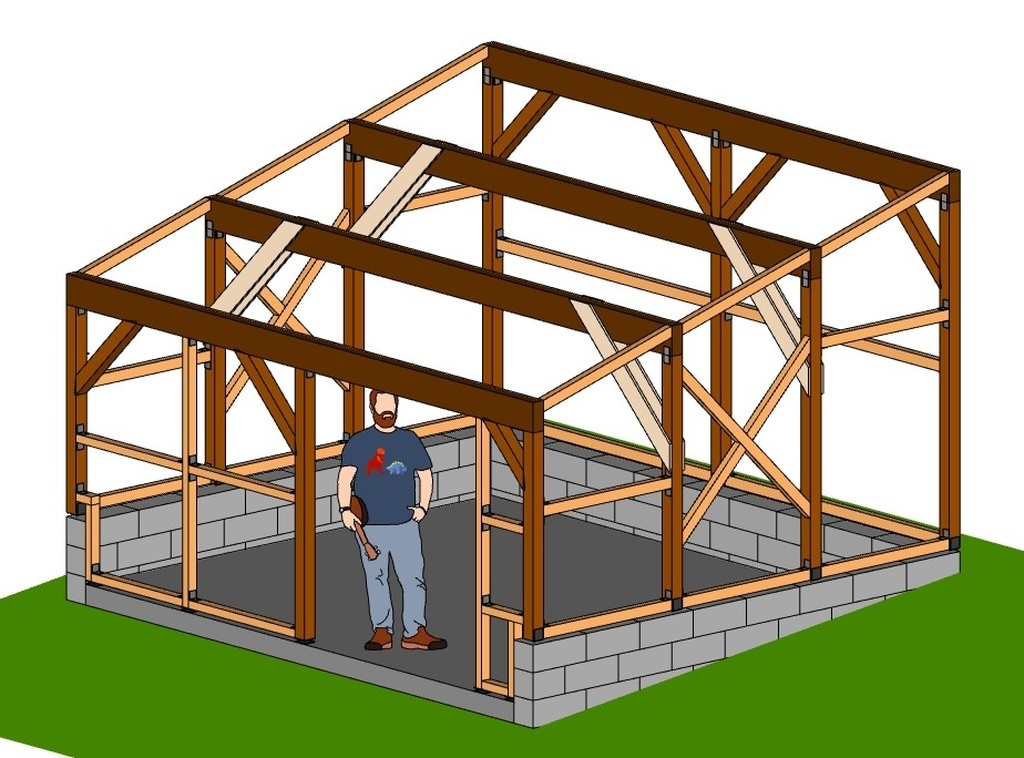

Bonjour, vos chevrons sont dans le mauvais sens pour fixer votre bac acier. Vous pourriez les supprimer en rajouter un portique en plus, avec le bac vissé directement sur les pannes (ce que l'on fait usuellement). Cela permettrait également de supprimer les poteaux au centre du cabanon. Il vous manque également une lisse haute pour fixer votre bardage sur les "pignons". Vous êtes effectivement très bien contreventé dans un sens, mais pas dans l'autre. Sur une travée, enlevez la lisse horizontale et mettez un croix de saint André à la place.
