Vale

OpenCutList - Aucune pièce n’a pu être placée...

Bonjour, c'est mon premier post sur ce groupe.
Je débute sur le plugin de l'air du bois qui est incroyable mais je suis confronté à un problème qui me bloque depuis 2H...

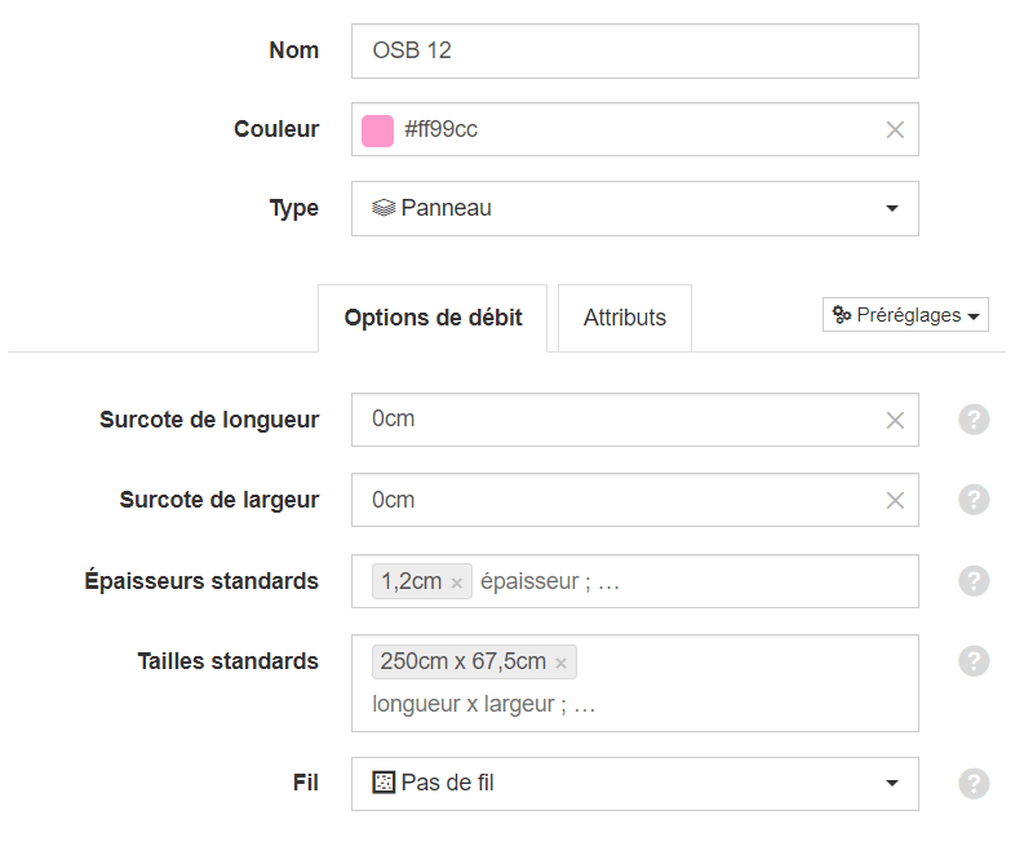

J'ai créé un groupe nommé OSB 12, je génère la matière en panneau, dimensions et autres infos.
Lorsque je fais générer tout vas bien a ce moment là, puis rapport générer et la ZUT !
Cette magnifique phrase que je rêve de voir disparaitre me hante.

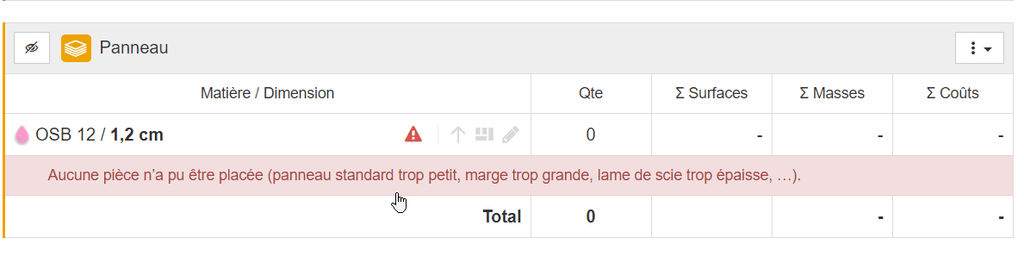

Voici ce qu'il me marque dans le détail (Aucune pièce n’a pu être placée (panneau standard trop petit, marge trop grande, lame de scie trop épaisse, …).

Je suis allé dans pratiquement tous les paramètres et j'ai bien suivi la vidéo de présentation du logiciel, rien à faire.

Vous êtes mon seul espoir :)

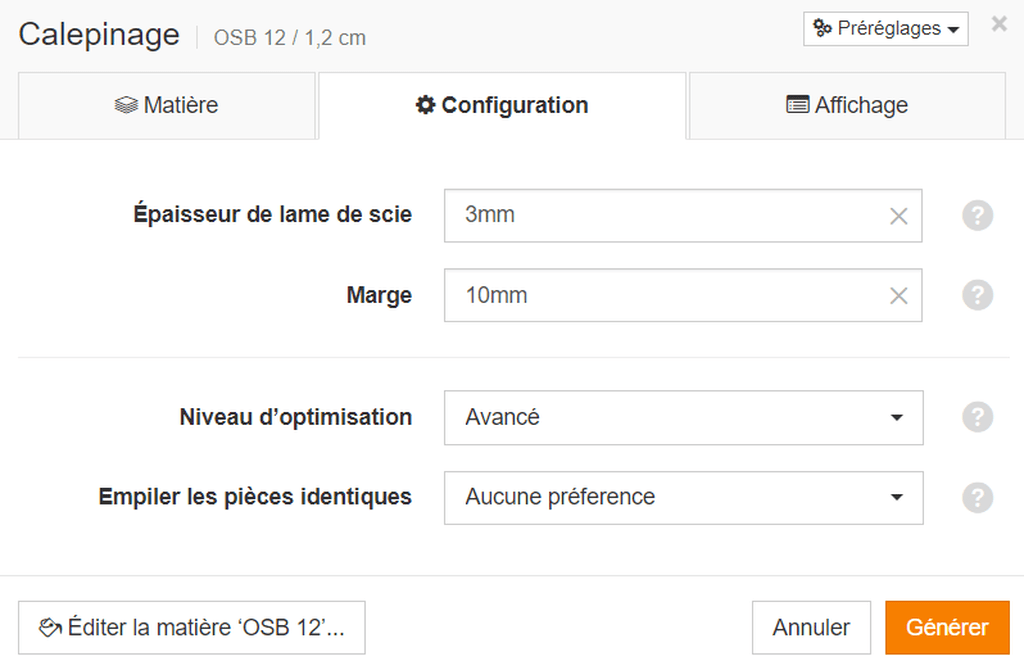

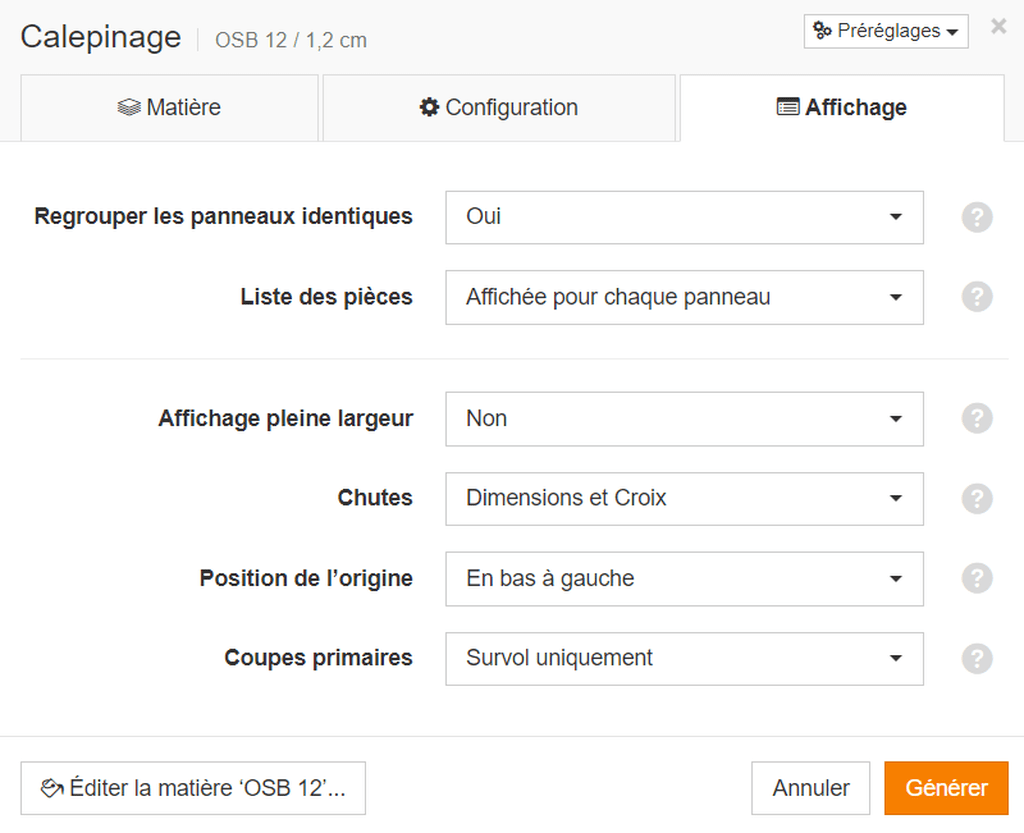

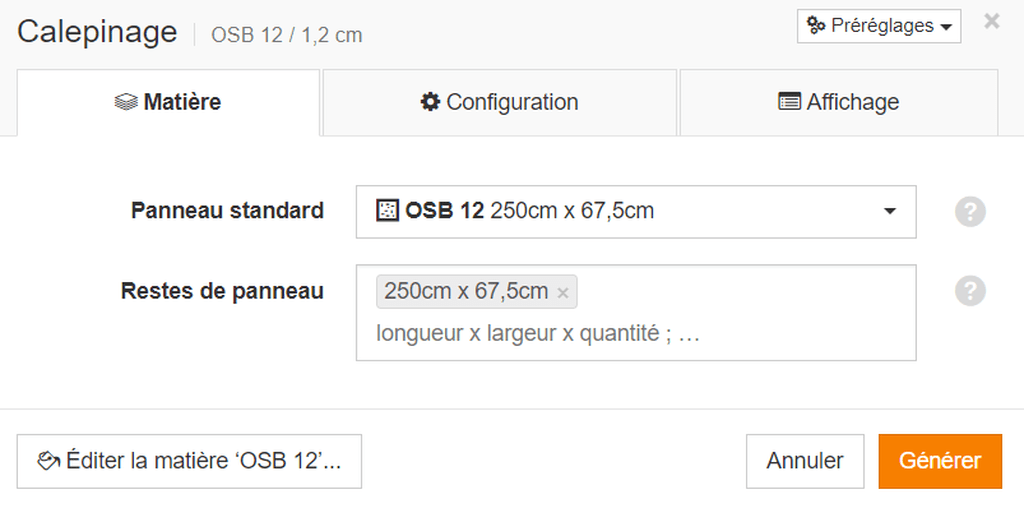

Ci joint des screens des étapes et des paramètres utilisés

PS : je taf en cm !

Connectez-vous pour ajouter un commentaire.
?

1 réponse

1
Martin Müller
( Modifié )

Bonjour Vale,

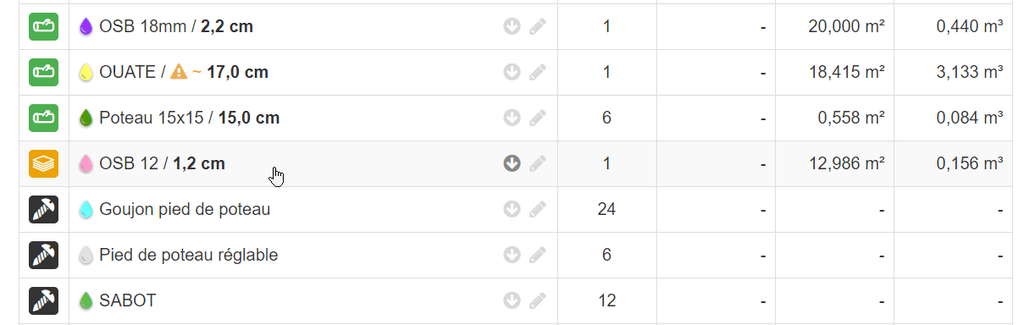

Sur la première capture d'écran, on peut lire 1 pièce avec une surface de 12,986 m^2, mais le panneau standard ne fait que 1,6875 m^2 (2,5 x 0.675).
OpenCutList place des pièces dans un panneau, mais ne fera pas de carrelage de panneaux si la pièce est plus grande qu'un panneau.

Mis à jour
Boris Beaulant
( Modifié )
Je suis d'accord

Je plussois aussi le fait que la pièce que tu souhaites faire placer par le calepinage est plus grande que la définition d'un panneau standard comme tu lui as défini.

⚠ Attention que le calepinage ne va pas te permettre de dessiner tout le sol d'une pièce (par exemple) et de demander à OCL de te dire combien de panneaux d'OSB il te faut pour le couvrir.
Le calepinage dans OCL vise à faire rentrer des pièces dessinées dans des panneaux et pas l'inverse :)

Vale
( Modifié )

Merci pour vos réponses, effectivement j'étais persuadé que le logiciel pouvais le faire...
Peut être à améliorer en mettant "Calepinage interne ou externe".🤔

Bonne journée à vous et merci 😁

Boris Beaulant

Arf, c'est pas du tout le même genre de calepinage.
Dans le cas actuelle, il calepine dans un rectangle et ne découpe aucune pièce. Dans ce ce que tu souhaites, c'est une forme potentiellement quelconque où tout le pourtour est quasiment toujours à découper.

Vale

Ce calepinage là est + utilisé en ébénisterie que pour une ossature bois.
Compris 😄

Boris Beaulant

Il peut servir sur l'ossature. Mais pour "calepiner" les pièces dans des barres de longueur définie 😉

Vale

Ah mince j'ai fait toute l'ossature en massif...
J'ai plusieurs composants de différentes longueurs mais de mêmes sections cela fonctionne toujours ?

Vale

Super je vais regarder ça.
Merci beaucoup 😁
