Toujours friand des serrages sans vis, j'avais envie de m'essayer à faire une sauterelle pour immobiliser les pièces sur la Workstation de la Shaper.
Essais du prototype : résultat prometteur !
Plus de détails dans ce pas à pas :
Autres trouvailles de
Boris Beaulant
Voir aussi
Discussions
J'adorrre!
Ce prototype est déjà bien avancé. Il est déjà fonctionnel.
C'est bien pensé. Bravo Boris
L'art de joindre l'utile à l'agréable. Merci pour le partage
Sympa. Le seul souci, c'est qu'il faut une tripotée de cales d'épaisseur différente vu que la sauterelle n'est pas réglable en hauteur --> Zou, retour à la planche à cogitation !
(il manque un "r" dans ta 1ere phrase pour "friant")
Merci pour la typo.

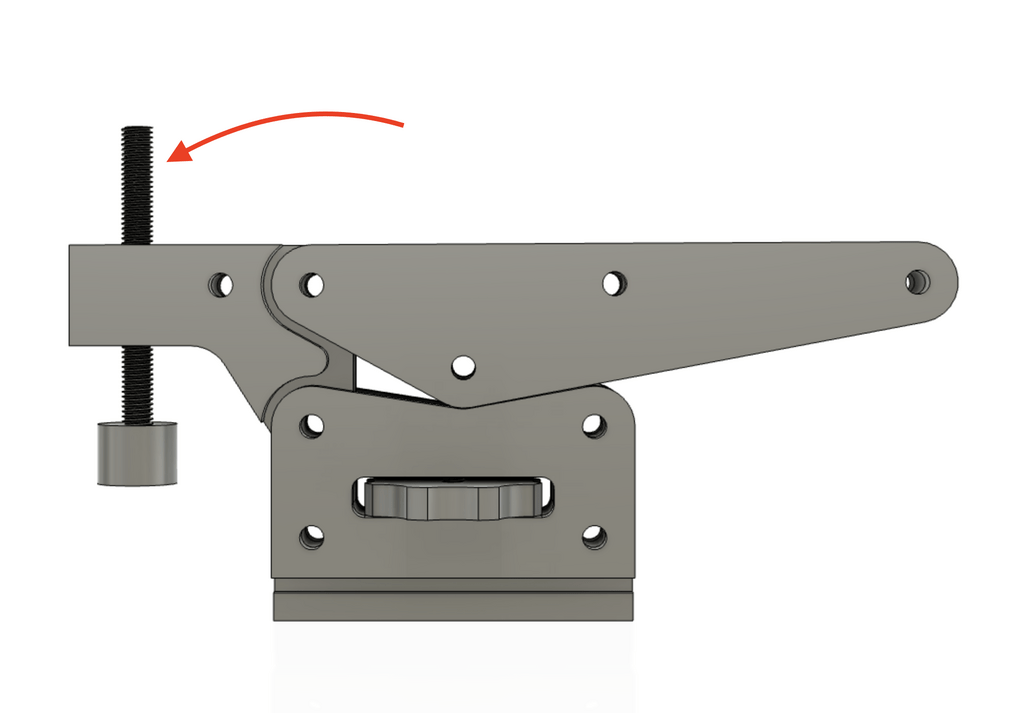

Dans le proto, oui. Mais en début de la vidéo on voit ma modélisation de la sauterelle finie. Et sur le tete du presseur, il y a une vis qui permettra d'adapter la hauteur, comme on en retrouve sur les sauterelles du commerce.
