niconathy , c'est qu'il y avait une commande de la ville de Lille :)
J'ai suivi la proposition du grand maître de la doucine
OCL déduit obligatoirement l’épaisseur des placages. Ceci afin que le dessin représente la réalité.
Si tu as un panneau de 18mm plaqué sur les deux faces avec du 6/10eme, alors tu dois dessiner une pièce de 19,2mm d’épaisseur.
Et OCL y verra bien une âme de 18mm.
Salut ekodas,
Je me suis permis de déplacer ta publication dans les pas à pas où elle trouvera mieux sa place.
C'est original, bravo !
Jolie !
Merci
Il y a des connaisseurs
Toujours faire du neuf avec du vieux ça économise les neurones :)
Ah oui, c'est top de savoir que tu utilises OCL pour l'export. Tu exportes vers quel type de machine ?
Ton parement usiné est en chêne et peint ensuite? Pq pas en mdf en une pièce ?
L'usinage du MDF aurait été plus long et plus fragile. Et surtout il aurait fallu préparer tous les chants ! C'est déjà long sur les portes, alors sur un truc qui peut te casser dans les mains ...
Merci !
La peinture a été réalisée par mes soins.
Haha ... Il y a juste le fil noir qui vieillit mal !
La machine le propose dans un sens, puisque c'est une forme comme une autre où la couleur déterminera le type d'usinage. L'avantage ici est de pouvoir le dessiner directement sur le modèle source de la pièce sans passer par plusieurs logiciels ou le redessiner pour l'exporter.

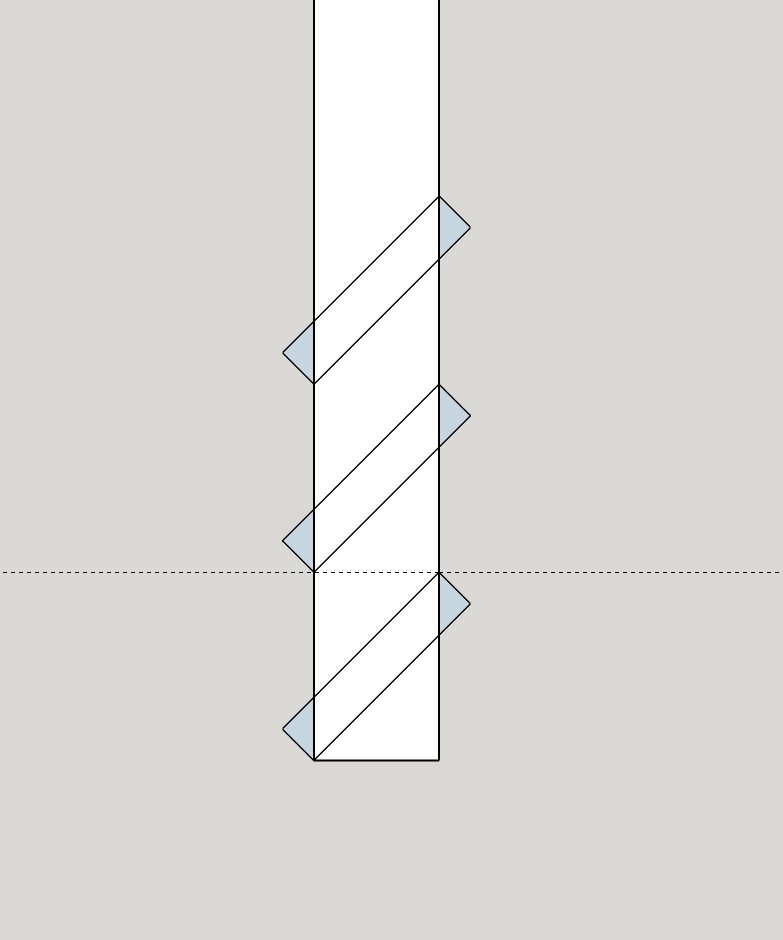

La partie en pointillé est la forme que la fraise va usiner.
Si j'exportais la forme externe de la pièce pour l'usinage, je devrai longer tout le contour de la pièces à chaque passe. Alors qu'il n'y a pas besoin sur les bords droits.
Ici, je veux utiliser Autopass pour découper l'arrondi de mon gabarit en X passes. Il me faut donc une forme fermée. Et cette forme je la dessine dans un sous groupe pour qu'OCL l'exporte séparément de la forme réelle de la pièce (grâce aux paths). Ce sous groupe, je l'ai mis dans un calque qui s'affiche en pointillé. Les pointillés n'ont pas de valeur dans l'export. C'est juste pour moi.
Et donc avec les réglages de couleur ci-dessous, j'ai le SVG qui va bien.
(Parce que je veux aussi pouvoir percer les trous de calage du gabarit)
Oui, il faut le dessiner. Sur ce type d'usinage, on passerait plus de temps à luter pour faire comprendre à l'ordi ce qu'on veut si c'était automatique :)
est-il possible de les avoir au format Make 2017 ?
C'est une option qui a été retirée des dernières versions de SketchUp. 2021 mini.
A ce propos, comment est-elle passée ? Rouleau laqueur ? Pistolet ?
Rouleau
Les chants, comment sont-ils apprêtés ?
Apprêt sur les chants + ponçage + 2 couches peinture PU sur le tout.
Ça reste une huile. C’est donc moins protecteur que le pura natura.
Désolé, il n'est pas possible de convertir une question en Pas à pas automatiquement. Il faut en créer un nouveau.
Hey, top que mes rallonge aient pu t'inspirer.
Bravo pour la fab !
Très joli travail !
Héhé, oui. Y a plus qu'à utiliser l'outil pour donner l'info et à savoir qu'elle existe pour qu'elle prenne tou son sens.
Corrigé, merci.
Oups !
Le charme des choses est toujours dans les petites imperfections.
Joli, content d'avoir pu t'inspirer.
Joli !
Oui, comme avec l'importation de composants, l'ajout depuis une collection externe va créer une nouvelle "copie" dans le modèle si :
- la matière n'existe pas encore
- la matière précédemment insérée a été modifiée (nom, couleur, attributs, etc...)
Je t'invite à regarder du côté de l'outil "Colorier les pièces" d'OpenCutList pour te simplifier l'application des matières.
Merci de vous respecter et d’éviter les guerres de mots et d’idées ici. C’est pas le lieu.
