110 commentaires
par Bankiz il y a 5 jours
Olivier Vosges
( Modifié )

Top ! je vais en faire un aussi en Douglas prochainement. cela donne des idées! merci

Olivier Vosges

tout simplement , tu mets du 220v à l'entrée et tu branches ta défonceuse à la sortie. je t'expliquerai moyennant photos! tu perdras un peu de puissance mais pour ce que tu veux faire je pense qua cela doit passer. à ton service si besoin pour le raccordement

Olivier Vosges
( Modifié )

pour info je ferai un essai car j'ai la défonceuse Makita et le gradateur , je te tiens au courant.

Olivier Vosges

J'ai regardé la faisabilité avec ma défonceuse , mais j'avais oublié qu'elle est équipée d'un variateur de vitesse intégrée donc pas possible de mettre un gradateur. Quel est le modèle de ta machine MAKITA?

Olivier Vosges

donc pas de gradateur ..., dommage c'est pas la solution !

Olivier Vosges

Merci du commentaire !

Olivier Vosges
( Modifié )

Il n'y a qu'un fer sur le support. Effectivement dans ce principe d'affutage je n'ai pas la même cote sur les deux fers !! Mais je retiens ton idée qui me semble très intéressante ! je vais y réfléchir au support en forme d'escalier !

par jeepy il y a 3 mois
Olivier Vosges

Salut ! J'ai la même et j'ai le même problème !! que je n'ai pas encore soldé mais je vais suivre ta démarche! merci

Olivier Vosges
( Modifié )

il y a un moyen simple pour vérifier les vibrations c'est les applications accéléromètre que l'on trouve pour iPhone et Android , c'est redoutable pour faire des mesures et voir les effets des modifications. tu poses le téléphone sur la table de la scie et tu vois bien ce qui se passe en terme de vibrations.
Je te tiendrai au courant . merci

Olivier Vosges

Je pense que le prix du port est élevé mais au final le total me paraît correct.
Je trouve le produit de bonne qualité, je ne suis pas déçu et avec un prix de port élevé cela évite souvent les frais de douane...
Livraison rapide et très bien emballé.
Je n’ai pas encore utilisé, j’attends les guides pour finaliser le montage. Photos à venir!

Olivier Vosges
( Modifié )

C'est une CNC que j'ai fabriquée en 2011 , c'est un outil tellement pratique et utile !!

Olivier Vosges

Bonjour à tous , vous avez raison, pour le verrouillage c'est pas très pratique ... mais bon dans l'ensemble c'est une bonne machine. Je n'ai pas encore trouvé de solution ....

Olivier Vosges

Les dimensions ont été ajoutées , bon bricolage !

lairdubois.fr/...-les-dimensions

Olivier Vosges

Bonjour chaboum ,
j'ai acheté ces rails et accessoires sur aliexpress
yxtools.aliexp....4c095e5bKE9Ej3

wnew.aliexpres....4c095e5bKE9Ej3

les guides jaunes , c'est vraiment pratique, ca permet de bien plaquer la pièce à usiner sur les guides.

fr.aliexpress....sh!FR!119921654

Bon bricolage

Olivier Vosges

chaboum c'est le modèle B qui permet de rattraper le jeu.

Olivier Vosges

Bonjour , voici un nouveau produit équivalent qui me semble pas trop mal :
fr.aliexpress....ayAdapt=glo2fra

et celui que j'avais acheté

fr.aliexpress....c!FR!119921654!

Bon bricolage !

Olivier Vosges
( Modifié )

Pour répondre à la question de Jean , c'est le modèle 1 moteur. j'ai bien envie de mettre un moteur indépendant sur la scie. Je n'ai pas encore trouvé la solution, si quelqu'un a fait ce genre de modification je suis preneur!

Olivier Vosges
( Modifié )

RACMTERROF, concernant la soudure , c'est la techno TIG ALU. J'ai fais faire cela par un ami qui a une boite de tôlerie ALU / INOX. Moi je ne soude pas ! mais c'est bien fait ! Sinon concernant la machine , c'est une belle conception !! et je m'aperçois que l'on peut facilement maintenir ce type de machine.

Olivier Vosges

Je me suis fais la même réflexion lorsque j'ai acheté cette machine ! N'étant pas expert...Mais après utilisation, ça va bien .C'est une machine vraiment pas mal ! je suis très content de mon acquisition. Elle n'est pas trop imposante et pratique.

Olivier Vosges

Oui c'est exactement cela.
Je vais mettre un moteur avec pattes , à l'extérieur du bâti pour la raboteuse. Celui d'origine sera pour la scie.
J'ai regardé cela devrait bien d'adapter! je vais commander le moteur et faire les pièces pour le fixer.
Au passage , je vais revoir la tension des courroies car c'est pas formidable..

Olivier Vosges

Bonjour Limann, il faut juste changer le câblage du moteur afin de le passer en triangle . C'est à dire les trois barrettes de couplage visibles
electronique1....-le-reseau.html

si tu as d'autres questions, à ton service.

Olivier Vosges

C'est une machine assez pratique , je vais ajouter un moteur sur la scie et elle sera parfaite ! Bon bricolage

Olivier Vosges

Salut wanabois , hormis la largeur de la raboteuse non je ne connais pas les différences. Peut être le fait que la scie d'oriente sur la C210B , car j'ai vu sur certains forums qu'il y avait une C210 dont la scie ne s'inclinait pas.

Olivier Vosges
( Modifié )

Bonjour Yuyu ,
Voici quelques infos pour la mise en oeuvre du variateur.
Excuses la réponses tardives, mais comme je te l'ai dis j'étais absent quelques jours.

L'alimentation du variateur :
En 220V mono , il faut brancher la phase et le neutre sur les borne R et S du variateur

Le raccordement moteur sur le variateur:

il faut "coupler" le moteur en TRIANGLE , donc les 3 barrettes sur le moteur seront à la vertical
Cela permet de faire fonctionner le moteur en TRIPHASE 220V.
Ensuite le câble du moteur est à raccorder directement sur les bornes U / V / W du variateur.
Raccorder le fil de terre en provenance du moteur sur la borne TERRE (GROUND) du variateur .
Si le moteur lors des essais tourne à l'envers, il y a deux façons de faire :

  • Soit inverser deux fils du moteur
  • Inverser le sens depuis le variateur.
    La première solution est la plus simple, inverse deux fils du moteurs.

Concernant les boutons , voila ce que j'ai mis:

Boite à boutons :
fr.aliexpress.....27426c37zCkHyE

Bouton arrêt d'urgence :
fr.aliexpress.....27426c37zCkHyE

Bouton inverser (marche /arrêt)
fr.aliexpress.....27426c37zCkHyE

Pour le raccordement des boutons :
le bouton d'arrêt d'urgence tu le cable en série avec le commutateur Marche / Arrêt.
ce qui donne :
fil Borne COM du variateur
autre extrémité du fil sur un coté de l'inverseur Marche / Arrêt
autre coté de l'inverser sur une borne du bouton Arrêt d'urgence
Autre borne du bouton Arrêt d'urgence sur la borne FWD du variateur.
C'est tout coté câblage

Il faut activer les paramètres suivants :
P 01-01 sur 0 (pilotage depuis le bouton)

POUR DES QUESTIONS DE SECURITE , afin que la machine tourne à une vitesse minimale quand le variateur est sous tension et activé , il faut mettre le paramètre :
P 01-06 à 10 (hz)

P 01-09 rampe d'accélération à 3.5 s
P 01-10 rampe décélération à 2.5 s

J'ai deux autres paramètres que je te préciserai dans un second post mais que ne sont pas indispensables pour tes essais. Il faut que je vérifie sur place.

Variation de vitesse :

J'ai conservé le potentiomètre en face avant du variateur, mais tu peux envisager de déporter un potentiomètre sur la boite à boutons par exemple..
Donc tu pourras régler la vitesse (cela peu servir pour la mortaiseuse) depuis le potentiomètre du variateur

Voila si tu as d'autres questions, n'hésite pas .
Bon bricolage.

Olivier Vosges
( Modifié )

Bonjour LaurentdeBretagne
En ce jour de Nouvel An, je vous souhaite une Bonne Année de bricolage 2022 !
Concernant la règle de mesure , je vais vous envoyer des photos, vous verrez plus précisément comment j'ai adapté le système. Je l'ai minstallée sur la raboteuse uniquement, mais je vais regarder comment mettre une règle sur la dégauchisseuse. Pour votre pièce cassée , envoyez des photos. J'étais dans le même cas et j'ai ami industriel qui m'a fait souder ma pièce parfaitement.
Dans l'attente.

Olivier Vosges

Voici une photo du montage.
Je ne me sers pas de la mortaiseuse , donc j'ai fais une pièce en plastique carré qui est fixée sur le deux trous de fixation des barres de la mortaiseuse. c'est basic et efficace.

Olivier Vosges

Effectivement c'est bien cassé ! il faut résoudre , et c'est de la fonte ...
Ma pièce qui était cassée est en fonte d'alu.
Mais ça doit être faisable. Dommage que tu sois en Bretagne !

Olivier Vosges
( Modifié )

C'est un des endroits où il y a des vraies contraintes mécaniques , la colle .....

Olivier Vosges

LaurentdeBretagne je l'ai nettoyé et ensuite je mets de la cire d'abeilles en pain que j'ai fondu (je suis apiculteur)

Olivier Vosges

Alors pour cette pièce en caoutchouc , il y a une société dans les Vosges qui les fabrique sur mesure. Voici les coordonnées :
leboncoin.fr/e.../1914354995.htm
Mais si ta pièce peut convenir cela te coutera moins cher je pense. D'après ce que je vois un petit coup sur le tour et cela devrait le faire ... tu l'as collée cette bague en caoutchouc?

Olivier Vosges

Ce devrait tenir mieux que la colle !

Olivier Vosges

Bonsoir Laurent, j'ai récupéré les excentriques avec un chasse goupille. Explique moi où est situé ton défaut de parallélisme. J'ai réglé ma machine un peu dans tous les sens et maintenant c'est bon !

Olivier Vosges

Bonjour Ginkan33,
oui je pense que c'est possible , je vais regarder , mais ce que tu as besoin c'est le collecteur de copeau de la scie ? c'est bien cela. Montre moi la pièce sur le plan LUREM ci-joint.

Olivier Vosges

Explique moi ou est ton problème de réglage des deux tables ? fais moi un petit dessin !

Olivier Vosges

Ginkan33 , je vois çà et je reviens vers toi . bonne soirée

Olivier Vosges

Bonjour Ginkan33 , je n'ai pas encore eu le temps de prendre les cotes mais je vais essayer de faire cela demain. N'hésite pas à me relancer si je tarde...

Olivier Vosges

Voici quelques photos de la pièce en question

Olivier Vosges
( Modifié )
Olivier Vosges
( Modifié )

C'est de la tôle acier de 1.5 / 1.6 mm

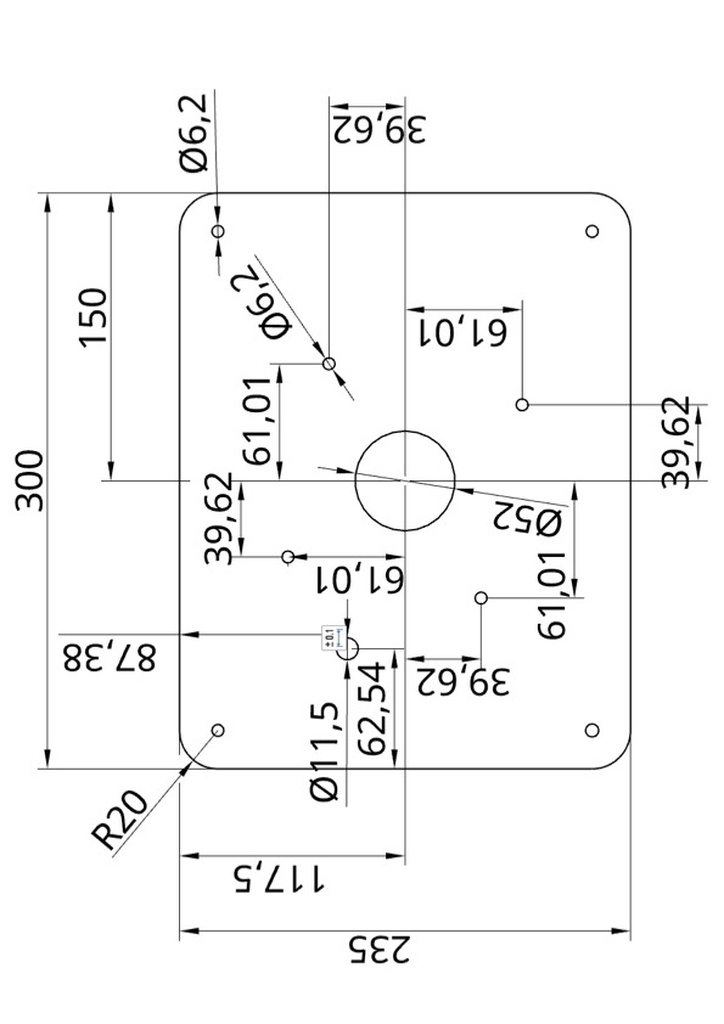

Voici les dimensions de la pièce

Olivier Vosges
( Modifié )

Bonjour Hervema , lightmandu03
Voici le plan de la pièce permettant de fixer le guide pour la Lurem.

Olivier Vosges

Bonjour Poterthrashtalk,
tu peux mettre un disjoncteur 20A si tu veux sur ton départ de câble de 40m.
Pour ma part j'ai pas de départ particulier , une simple prise de courant. La machine ne consomme pas énormément.
Bon bricolage

Olivier Vosges
( Modifié )

Bonjour nimbus
ci-joint un dépôt de documents concernant la LUREM C210B que je viens de faire. Bonne lecture!

Olivier Vosges

Excellent idée , ça fonctionne bien ?

Olivier Vosges

Beau travail !

Olivier Vosges

C'est TRES beau !

Olivier Vosges
( Modifié )

Beau projet ! j'ai fais une CN de ce type il y a quelques années. Je pense comme Kentaro , les joues du portique un peu faible !Par expérience il faut les rigidifier sur le flanc. Ma CNC est en alu de 20mm. Le poids.. c'est de l'inercie et sur des courts déplacements rapides.. pas facile à gérer. Je peux te déposer quelques photos si tu veux. Bon bricolage. J'ai hâte aussi de voir la suite.

Olivier Vosges

Salut Davnks , tu as besoin de quelles infos concernant la CNC fabrication maison ?

Olivier Vosges

Bonsoir Davnks,
Excuses la réponse tardive , j'avais vu ta question !!!
Moi j'utilise une interface USB qui n'est plus disponible sur aliexpress mais qui fonctionne très bien.
C'est une carte de ce type :

fr.aliexpress....ault&page=2

Ces cartes sont quasi toute identique, il faut simplement définir le nombre d'axes dont tu as besoin sur ta machine (3 ou 4 ) et la fréquence de tes drivers moteurs pas à pas ou brushless.
Moi je suis en sur des brushless en provenance du Canada , ils ont 10 ans et çà fonctionne bien.
En espérant avoir répondu

Olivier Vosges
( Modifié )

Dans mon cas, les rails sont fixés par des vis sur le bâti de la machine, tu peux le voir sur la photo. Dans ton cas sur du tube ... envoi une photo !

Olivier Vosges

Bonjour Davnks, merci pour la photo. tu peux fixer les rails de guidage sur ces profilés alu. , j'utiliserai un fer plat taraudé introduit dans le tube.. car les tubes ne sont pas très épais, un fer plat de 4 mm d'épaisseur pourquoi pas..

Olivier Vosges
( Modifié )

Bonjour Davnks, le nombre de vis dépend de la conception de la machine ! il faut étudier la mécanique que tu souhaites.
concernant les moteurs, c'est pareil , il faut voir en fonction du pas des vis à billes , de la vitesse de déplacement souhaitée. Il faut aussi choisir le type de moteur , je préfère les brushless par rapport au pas à pas .. mais encore une fois cela dépend de ce que tu veux faire comme machine.

par Xgwood il y a 1 an
Olivier Vosges

Très beau travail !!!!

Olivier Vosges

magnifique ! belle réalisation dont je vais m'inspirer

par Remi88 il y a 1 an
Olivier Vosges

Très bonne idée, j'ai le même problème !!!

par Cap il y a 1 an
Olivier Vosges

Excellent travail !!

Olivier Vosges
( Modifié )

Superbe ta serre , chez moi j'ai l'impression que c'est indispensable ! cela va me donner des Bonnes idées ! beau boulot

Olivier Vosges
( Modifié )

Super travail, quand j'aurai une minute je vais usiner votre gabarit !
