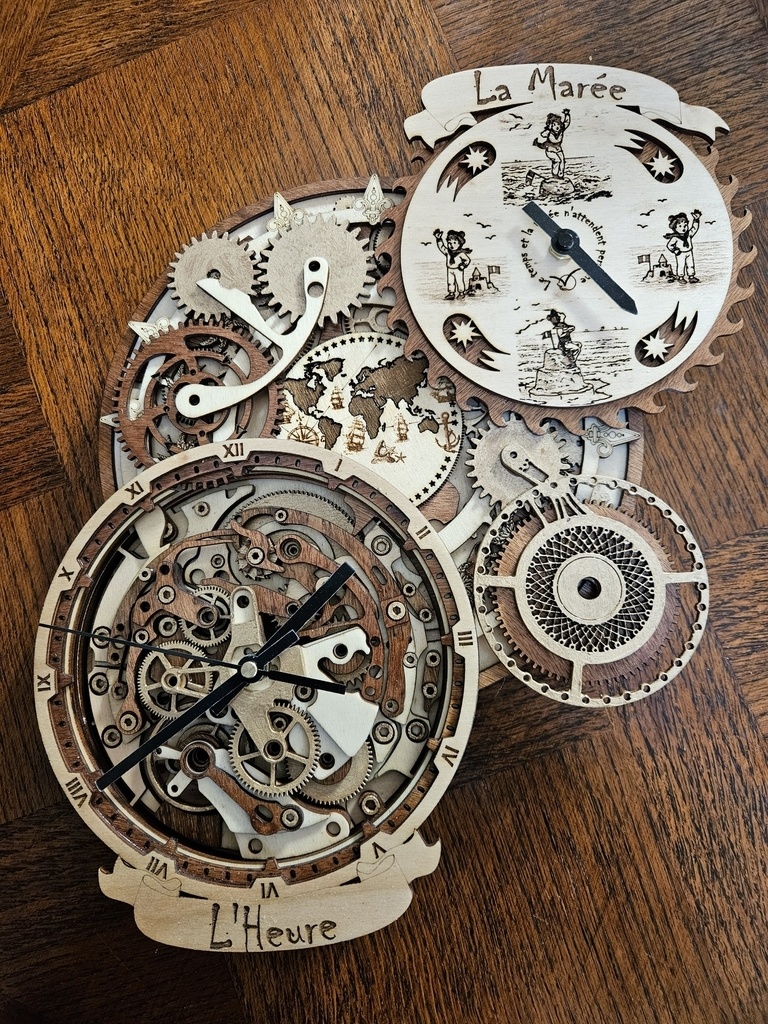

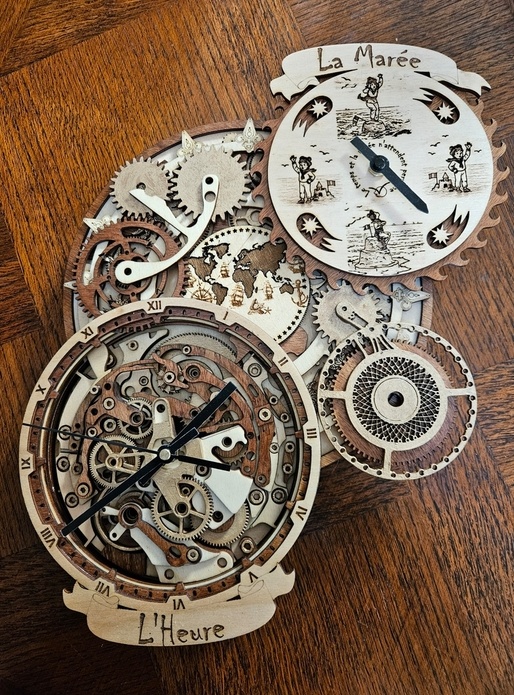

Une réalisation d’une double horloge, une pour les heures et l’autre pour les marées (elle tourne en 12h25).
Il y a 13 niveaux de bois pour donner ce rendu.

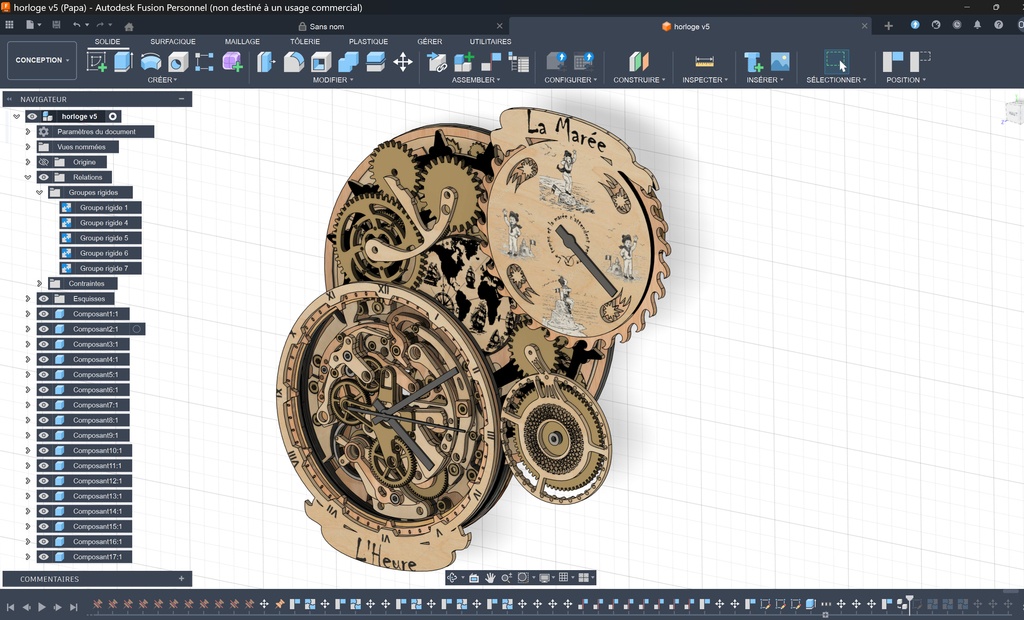

Il m’a fallu pas mal de temps pour imaginer, puis dessiner, mais pour bien me rendre compte de ce que donnait la superposition des différentes couches il m’a fallu faire une modélisation 3D avec Fusion.
Beaucoup de galères car l’alignement qui est parfait sur l’ordinateur devient problématique avec 13 couches ou les petits décalages de la réalité s’additionnent pour embêter le créateur… De plus j’ai utilisé deux bois différents l’un du CP d'okoumé l’autre du CP de pin. Mais je n’avais pas réalisé que l’un faisait 3mm et l’autre 3,2mm, donc galère de décalage…
J’utilise du CP et pas du bois massif car je ne veux pas qu’il bouge avec le temps et l’hygrométrie, sinon cela ruinerait le projet.

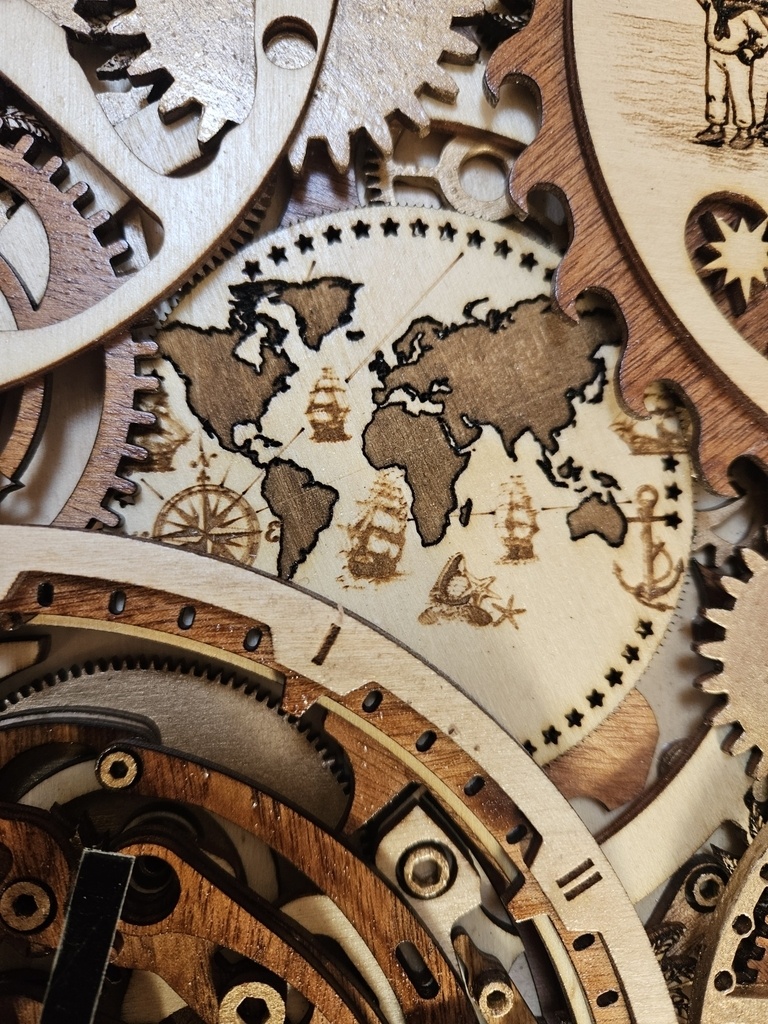

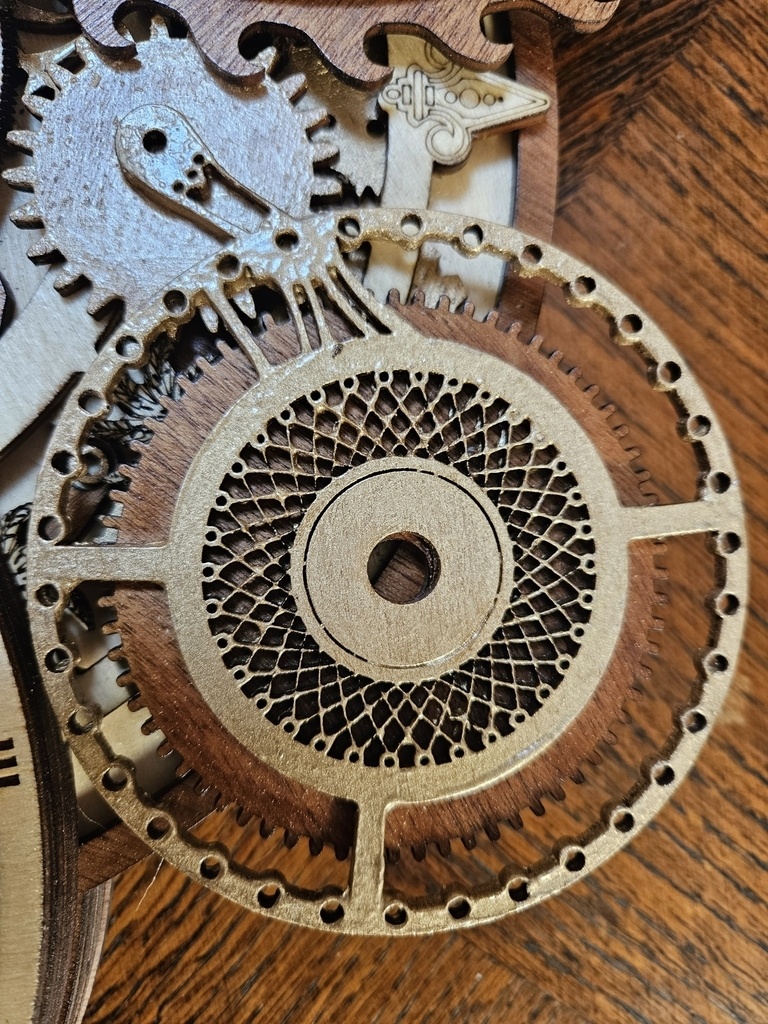

Je suis assez content des dessins/gravures sur le plateau des marées, et de l’engrenage qui est en photo ci dessous. Il m’a fallu pas mal de travail pour le réaliser.
Licence
Discussions
Quel travail ! Magnifique !
Par curiosité, cb d'heures sous Fusion ?
Merci BingoDS , pour fusion je ne suis pas un spécialiste, donc je passe beaucoup de temps à chercher comment faire ceci ou cela, mais en gros 2 à 3 semaines (pas à temps plein…).
Incroyable!!!!!! Et elle fonctionne? Moteur, ressort?
Oui elle fonctionne, il y a deux moteurs pour les deux horloges.
Impressionnant. Elle fait qu'elle taille?
Merci Herve39 Sensiblement 35 cm de haut et 25 de large.
Époustouflant ! Comment avez vous usiné des pièces aussi compliquées ?
Merci mataf83 les pièces sont découpées au laser, sinon c’est impossible de faire des choses aussi précises.
Génial ! Et un petit côté steam punk bien sympa !
Merci Ara
Ara tu en es où de ta reconversion? La clientèle suit?
super
Merci Suisse
c'est pas vrai... Incroyable, prodigieux, fantastique!!!
Et tu l'as conçue toi-même de A à Z! Bravissimo!
C'est un système avec balancier et ancre pour définir la pulsation, ou bien, c'est le moteur qui tourne toujours à la bonne vitesse ?
Merci Kentaro Bon, ce sont deux moteurs qui tournent, un sur une base de 12h et l’autre sur une base de 12h25. Je me suis inspiré de plusieurs réalisations d’horloge bois vues sur internet, mais l’idée de mettre deux horloge en même temps est de moi, la modélisation est de moi aussi.
Comme les commentaires précédents, je suis bouche bée, enthousiaste et totalement admiratif devant cette création....en un mot : respect.
MerciNicolasHDVG
