Nico38

L'Atelier de Nico38


Salut tout le monde !
Je ne résiste pas à l'envie de partager ces instants avec vous.
Certains appelleront ça de la fierté mal placée mais, même si l'on ne se connait pas (pas encore), vous seuls amis boiseux pouvez me comprendre !

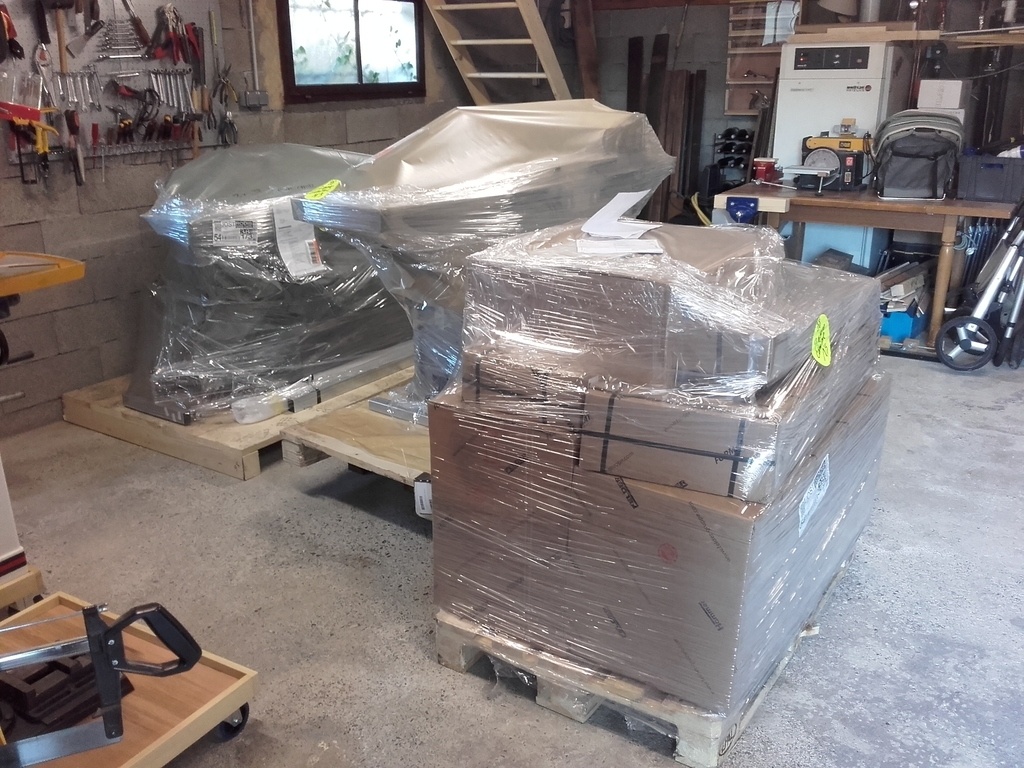

Ca y est, elles sont (enfin) là !

Voila maintenant 4 mois que la commande était passée. Je m'étais séparé quasiment à la même date de mon mini combiné, histoire de faire un peu de place. Pas de copeaux depuis, ou très peu.

S'en est suivi des weekends de rangement (beaucoup de rangement !),
la préparation électrique nécessaire (je vous ferais un retour là-dessus prochainement) ...

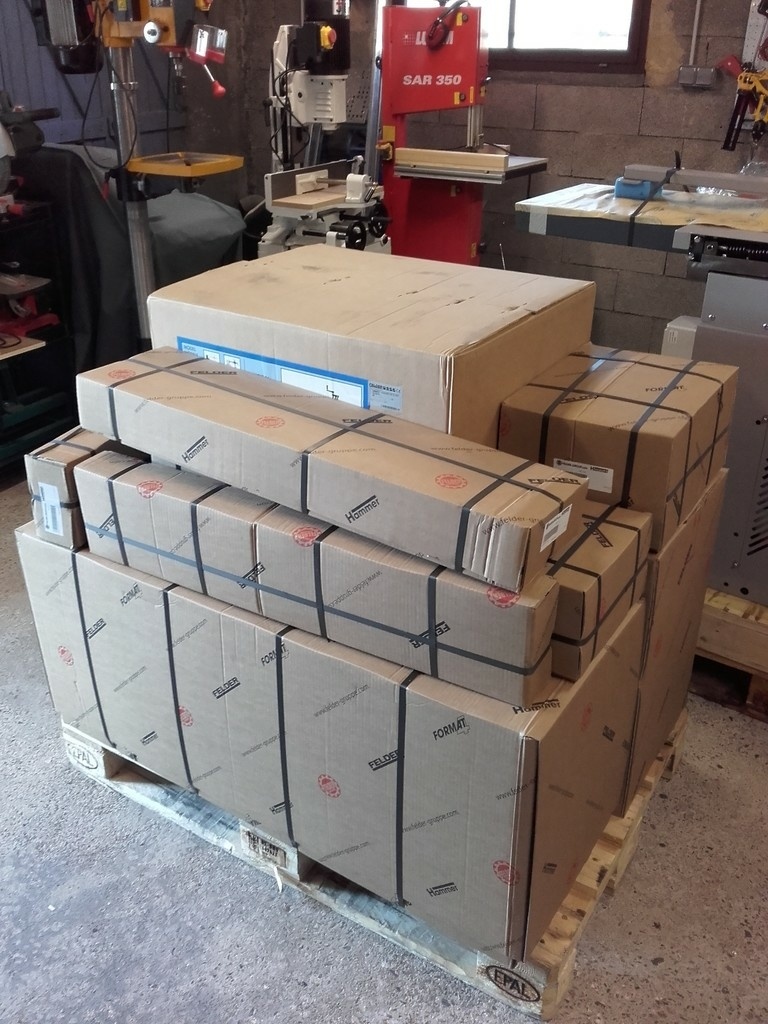

...mais voila ! Ça rentre !!!

... la suite pour moi lundi prochain, pour une journée de mise en service :)

Mes options

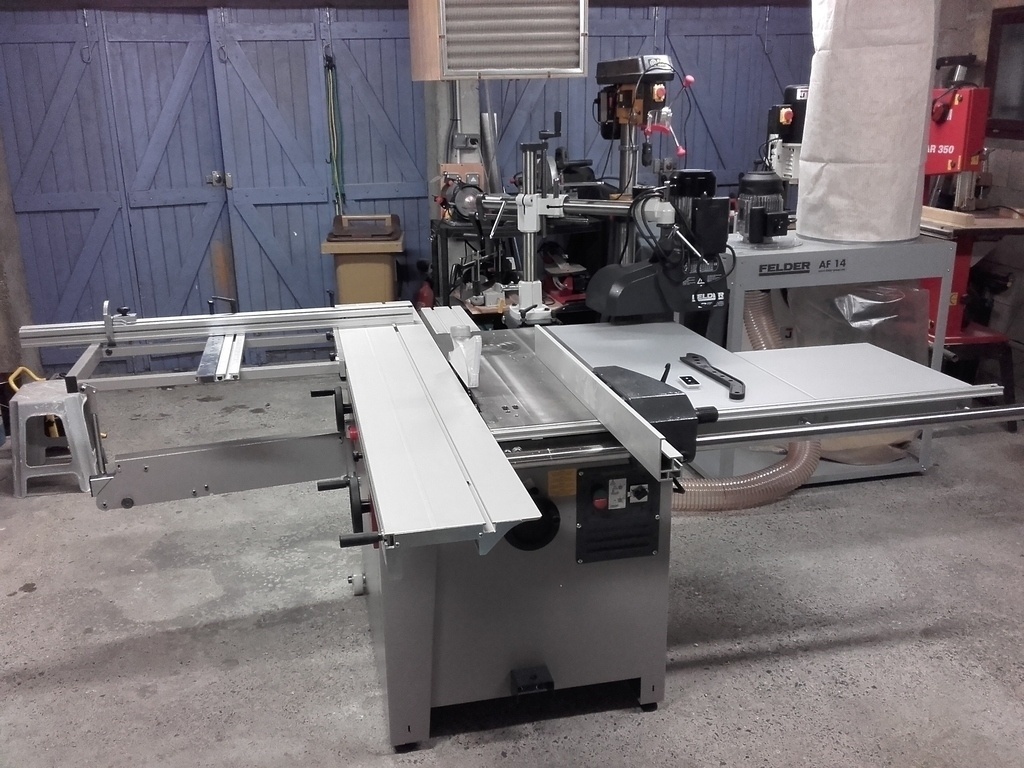

Hammer scie circulaire - toupie B3 Winner Confort
220 volts
Inciseur entrainé mécaniquement Diam80
Préparation pour outil à rainurer
Largeur de coupe en continu 1250 mm
Arbre interchangeable avec support pour pince de serrage
Système multi réglages avec rails 450mm
Chariot coulissant à format 2000mm
Table coulissante 1100
Extension table (toupie)
Guide de coupe d'onglet 1300mm
Guide coupe parallèle version pro (tube acier) avec réglage micrométrique
Graduation pour table coulissante
Dispositif de déplacement sans timon
Timon
Volant de réglage en alu
Indicateur numérique inclinaison
Entraineur S308
Basculement
Arbre interchangeable avec support pour pince de serrage ER20, vitesses 3000/6000/8000/10000 t/min"
Protecteur de travail à l'arbre

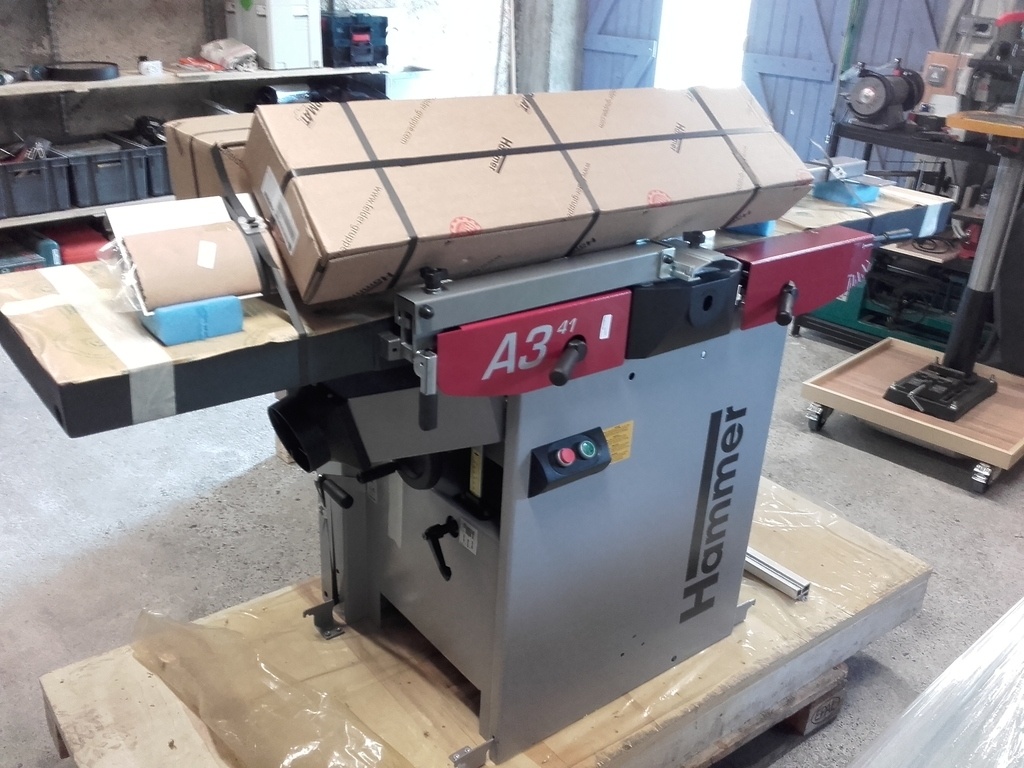

Hammer degauchisseuse - raboteuse A3-41
220 volts
Arbre Silent Power
Dispositif de déplacement sans timon
Volant de réglage alu
Indicateur numérique monte - baisse

Groupe d'aspiration AF14
Manchon pour buse d'aspiration
Tuyau flexible 3mètres

Outillages
Fausse table de tenonnage
Presseur excentrique
Adaptateur pour presseur excentrique
Lame coupe fine D250
Lame inciseur D80
Lame universelle D315
Lame de délignage D315
Coffret porte outils 12 fers + contre fers
Bagues de guidage pour porte outils
Fraise à tenonner
Bagues d'épaisseur pour fraise à tenonner
Cale de délignage

L'électricité

Felder demande une ligne 25A / 3x2.5mm² par machine.

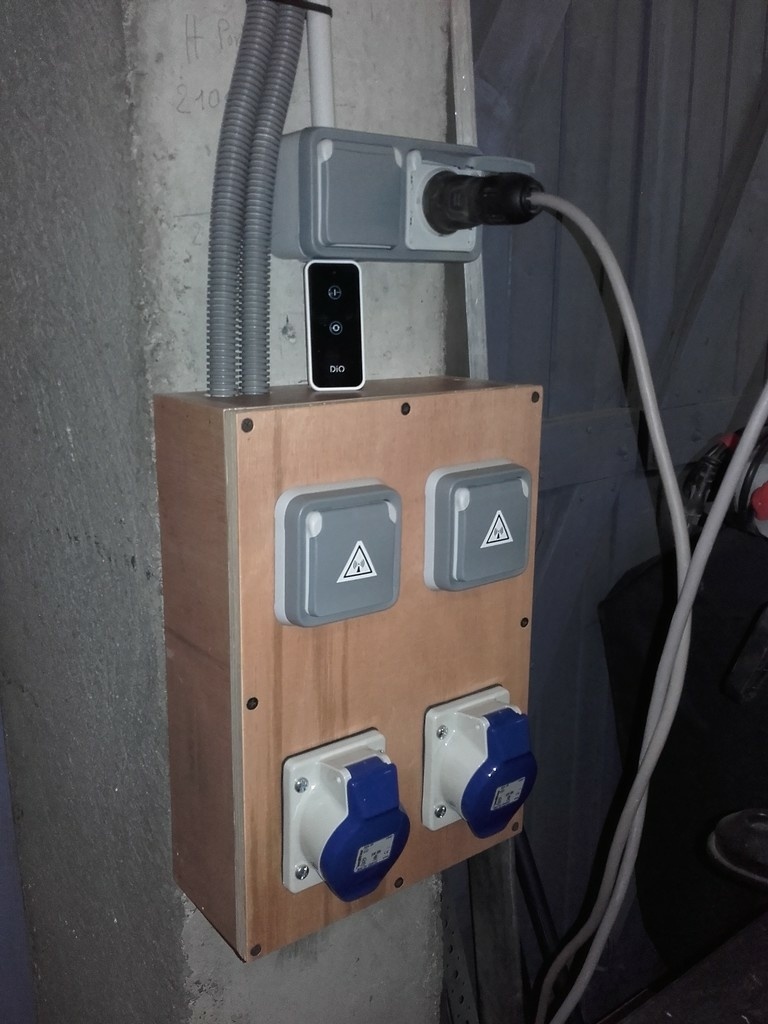

J'y ai ajouté des prises industrielles, mais c'est un choix discutable

Les prises 220v juste au-dessus sont pilotées par un boitier télécommandé. L'une est destinées au pilotage de l'aspiration. L'autre ... je ne sais pas encore.
Pour le pilotage, j'ai préféré un module 3500W au module standard de 1000W. Comme pour les prises, c'est un choix discutable.

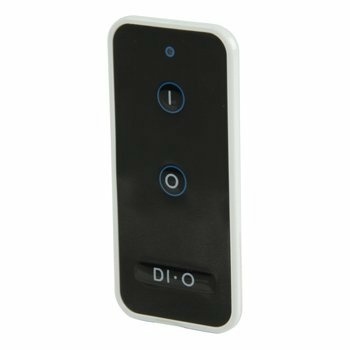

La télécommande : DI-O Télécommande 1 canal

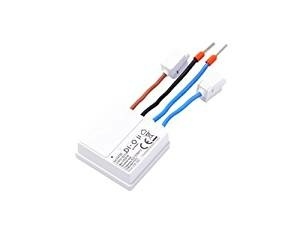

Le module : DI-O Micro module pour prise encastrée 3500W

Le recyclage de l'air

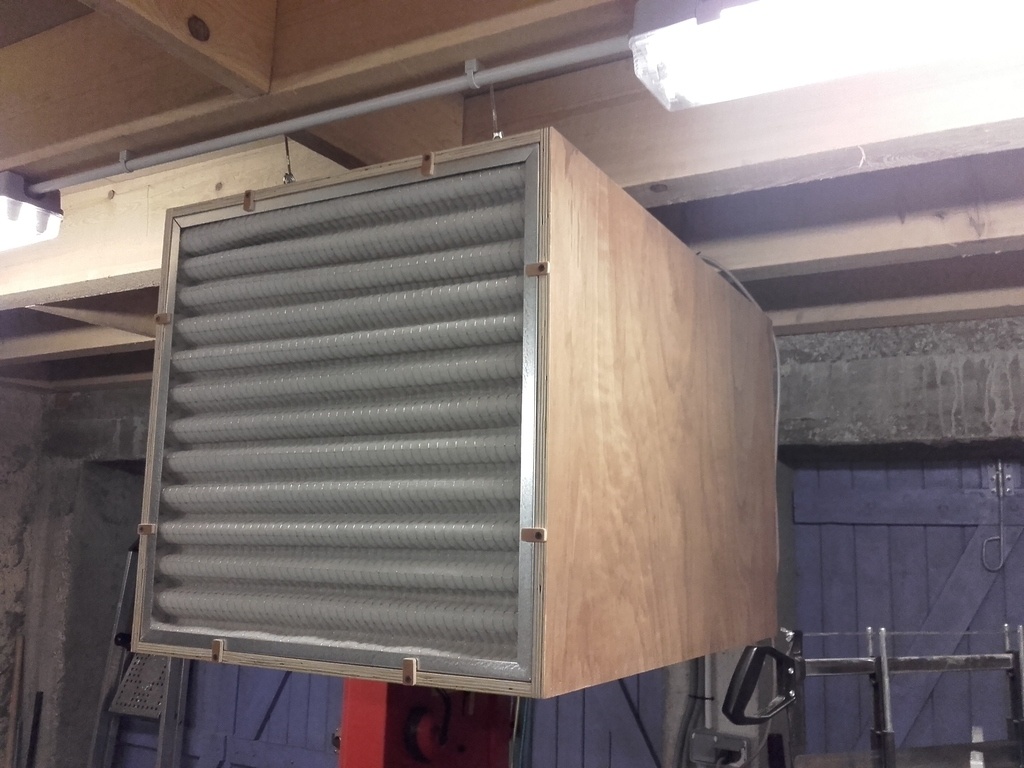

Voici ma version du recyclage de l'air de l'atelier.
Je suis parti d'un ventilateur centrifuge industriel acheté d'occasion sur Leboncoin (80e). C'est une ventilation qui était utilisée - dans sa première vie - pour générer un flux d'air laminaire dans un milieu industriel de haute précision (je n'en sais pas plus !). Aucun avantage pour moi si ce n'est sa classification IP54 et son relatif silence. Elle est assez volumineuse, mais brasse un peu plus de 2000m3/heure sans vibration et sans trop de bruit.
1 seul regret, mais tout relatif, pas de variation de vitesse possible.

Je l'ai monté dans une caisse en CP réalisée aux mesures des filtres que je voulais utiliser : 2 filtres superposés, appuyés en buté sur un petit taquet sur la périphérie intérieure de la caisse :

  • le filtre en frontal est un filtre plissé, sur cadre galva G3 (592x592x48)
  • le filtre intérieur est un filtre à poches G4 (592x592x600), également sur cadre galva

J'ai ajouté à tout cela un relais temporisé caché derrière un interrupteur standard.
= quand je coupe l'alimentation, le recyclage continu encore pendant une heure.

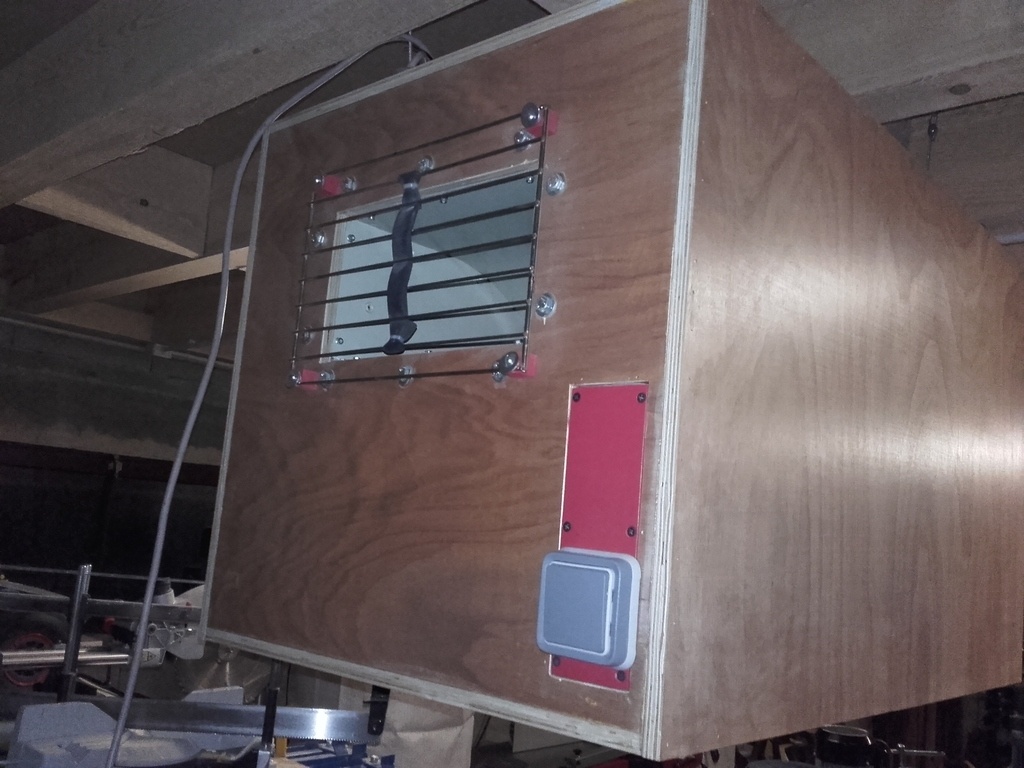

La grille de protection sur l'arrière est une grille de four redécoupée. J'ai du y glisser un bout de chambre à air parce que les barreaux entraient en résonance avec le flux d'air sortant :/

Le tout est suspendu au plafond par de petits câbles acier de 3mm, toujours pour éviter d'éventuelles vibrations parasites.

Mis à jour

Discussions

Nico38 a publié l'atelier "L'Atelier de Nico38".il y a 1 an
Pimpon44


On appelle ça comme on veut mais c'est un sentiment bien compréhensible pour tout amoureux du travail du bois. Le père Noël à été généreux. T'as plus qu'a tout assembler et te mettre au boulot. Félicitations et bons copeaux.

chênedinspiration


J'ai le même plaisir quand une machine arrive. Tu vas trouver le travail du bois encore plus agréable

sylvainlefrancomtois


c est toujours une espèce de naissance ces moment là!!! bon copeaux

Suisse


Très bon choix

Eddydonc


Ouah la la, comme un gosse, bel investissement, excitation bien compréhensible, on le serait à moins 👍

mich31159


Felicitation pour tes acquisitions maintenant ta plus cas,il n'y a plus qu'a se familiarisés avec tous ca

niconathy


De la place, des machines toutes neuves, juste sorti de formation le bonhomme, c'est une vrai naissance comme le dit @sylvainlefrancomtois .
Quand ma rabo/dego est arrivée, et a été mise en service, je faisais des bons de partout. La toupie scie, fallait que j'en parle à tout le monde.
Maintenant c'est tellement le bordel, que j'ose à peine fait entrer quelqu'un.
Bons copeaux à toi et profites bien!

Nico38


Bah... on se connait déjà très bien finalement ... :)
@eddydonc "comme un gosse"
@niconathy "je faisais des bons de partout" / "fallait que j'en parle à tout le monde"
Vous avez bien cerné le personnage !

Vic66


waouw!!! tout cela d'un coup, attention au coeur!!! tu as dû déballer tout ça comme un gosse de dix ans devant le sapin de Noël😂
Eclates-toi bien et bon copeaux (4 mois c'est vite rattrapé).

Wil


Tu m'étonnes que t'es tout excité ! 4 mois à attendre ça a dû être long !

niconathy


Le plus long va être le week end.... .... surtout vers la fin! 😏🙃😜😎😉😋😂

captain


Moi pour Noël j'ai eu deux poules ...
mais c'est bien aussi ..lol
profite en un max fait toi plaisir et n’oublie pas plein de photos pour nous faire rêver un peu .

niconathy


@captain , les poules c'est bien. Toi tu te fait plaisir avec le poulailler, puis tu les laisses bosser pour récupérer la production tous les jours sans rien faire. Ça c'est cool!

Nico38


@niconathy Moque toi ! Je suis pas sur de dormir bcp ce week-end :)
@captain Mdr, moi j'avais demandé des poules mais ma femme a préféré les machines ;)

Xavier


Bonjour @nico38
L'attente valait le coup, machines superbes à bichonner !

Suisse


Bonjour
quelles sont les options pour les machines
Cordialement

Nico38


Bonjour @suisse, je t'ai répondu plus haut. Bonne journée !

Eddydonc


C'est plus des options, on dirait le détail de ma dernière prise de sang 😬

niconathy


Je me demandais ce qu'il pouvait y avoir dans tous ces cartons. Maintenant je sais.

Nico38


@eddydonc Oui, c'est pas faux :/

woodworker710


Moi aussi je l'attends cela fais bientôt trois mois sortie d'usine le 20 janvier.Le pire dans tout ça c'est que j'ai déjà reçu aspirateur et accessoires lame de scie ,.... mais pas mon combine c31 confort. j'ai fais place au rangement comme toi mais je dois dire que là c'est limite insuportable cette attente ! je comprends donc ton enthousiasme et je le partage. Bon copeaux à toi

Denis79


Ah ouai ça parle là 😍 !!
Et dire que j'étais au ange en recevant ma Domino DF700 lol
Là on est clairement, un léger cran au dessus 😂

Nico38


Bon, je vais qd même vous donner le baton pour me battre :

  1. J'ai pas de bois
  2. C'est pas (plus trop) le moment d'en acheter
    C'est con, non ? 😓
niconathy


Pas de problème! Mardi je viens avec mon job. Moi je saurai quoi faire avec!!! 😜😂😂😂

Nico38


@niconathy Alors ? Je t'attends ! Tout est prêt :)

Vic66


quoi! t'as pas de bois!!! même pas une petite palette!!!
t'as raison, ça c'est con... j'espère que tu en auras avant 4 mois 😂

Nico38


Si, si ... mais ça me fait mal de passer de la palette sur mes fers tout neufs. Enfin pas tout de suite quoi ...
J'irai sans doute chercher quelques plateaux de douglas en fin de semaine. Pas possible qu'elles restent propres plus longtemps !
Pour le moment il me manque encore quelques pièces essentielles (notamment un connecteur pour l'aspiration), donc je patiente.

niconathy


panne de réveil ce matin! ⏱ C'est balo.😶
IL te reste la raclette ou tartiflette pour patienter. 😂😂😂

Niouniou


Profite!

doudou31

Bonjour Nico38
Sacré Père Noël......Tu es gâté.

Tu parles de:
"La télécommande : DI-O Télécommande 1 canal
Le module : DI-O Micro module pour prise encastrée 3500W"

OU as Tu acheter cela?
Comment cela marche t'il (raccordement)?

Si tu pouvais développer un peu cet aspect de ton installation, cela m'intéresse beaucoup.

Merci à Toi

Nico38


Bonjour @doudou31
Pour ma part j'ai passé commande sur Amazon (prix intéressant et pas frais de port), mais ces modules se trouvent un peu partout (Conrad, Radiospare, etc ...).

https://www.amazon.fr/Chacon-5...

https://www.amazon.fr/Dio-5411...

Pour l'installation, c'est ultra simple :
Si tu reprends la photo du petit module (carré blanc) sur ses 4 fils, 2 fils se branchent sur ton arrivée secteur, les 2 autres directs sur ta prise ou sur l'appareil à alimenter (dans mon cas, les deux prises grises du haut de mon tableau).

Une fois ce raccordement fait, tu synchronise ta télécommande (universelle pour les modules de la marque).

Je te joins un extrait de la notice.

A+
Nico

Eddydonc


je connaissais pas le principe encastré, je vais pouvoir appliquer ça dans la maison pour la hi fi qui ne s'éteint jamais....😊

niconathy


J'avais pas vu que tu avais mis les photos de ton ensemble installé.

Vic66


Ah ! C'est beaucoup mieux quand c'est déballé. Bravo, super atelier super équipé 😉
Bon, maintenant trouve vite du bois, avant que les machines ne rouillent !

mokozore


Hello,

chouette toutes ces machines... j'aurais une question concernant ton filtre au plafond, tu l'as fait toi même? Tu pourrais donner quelques infos dessus (en mail si c'est trop long pour être mis ici).

Merci d'avance

Nico38


Salut @mokozore, je t'ai répondu plus haut.
Hey, on est voisin et je grimpe aussi :) Chouette ta poutre de traction

mokozore


ah cool, j'avais pas vu... pfff je sais pas comment d'ailleurs j'avais pu ne pas voir. Ouaip la grimpe, y'a que ça de vraie.

mokozore


ah si qd même une autre question, tu achètes où tes filtres?

Nico38


Ceux-la, je les ai acheté ici : http://www.envirofluides.com/c...

Mais ça n'est qu'une adresse. Je suis preneur si d'autres ont de meilleurs plans :)

dan5711


je suis bien content pour toi, profite bien de ces merveilles, et beaucoup de copeaux

francaisduboutdumonde

salut nico tu peut etre fier tu a aujourdui un super parque machine combien il faut mettre de coté plus ou moins pour imaginer acheter toute c'est machine j'aimerai bien m 'acheter un parque machine hammer je croit que qualité prix c'est le meilleur merci pour ta reponse d'avance

Nico38


Salut, pour ma part j'en suis très satisfait en tout cas !
Selon les options, on s'approche du prix d'une petite voiture.

alaindelamarne


la classe ,,,, comme dirais un ancien amis charron , " y a plus qu'a" . travail bien et prend en soin .

Matt29

Le paradis existe... Des retours sur les machines ? L'arbre hélicoïdal sur la degau/rabot, c'est vraiment bien ? bruit, qualité de coupe ?

Nico38


Jusque là, très content des machines !
J'avance progressivement et découvre de nouvelles techniques (notamment les possibilités d'une vraie toupie et de la lame à rainurer de la scie).
Pour ce qui est de l'arbre hélicoïdale, je dirais que oui. La possibilité de pouvoir intervenir sur un centimètre de lame sans avoir à tout reprendre est qd même un gros plus. J'ai déjà connu quelques mésaventures finalement rapidement réparées. Le bruit est tout de même bien réduit, ce qui ne gâche rien :)
