Vic66

Défonceuse sous table transportable


Bonjour à toutes et à tous,

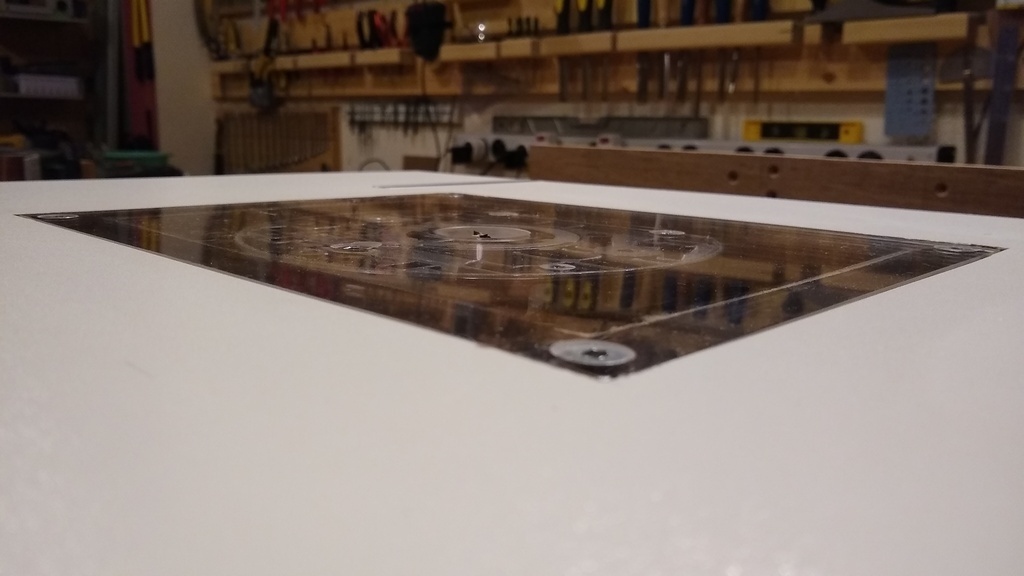

Petit projet à base de récup, cp stratifié de 20mm, plexiglas de 5mm.

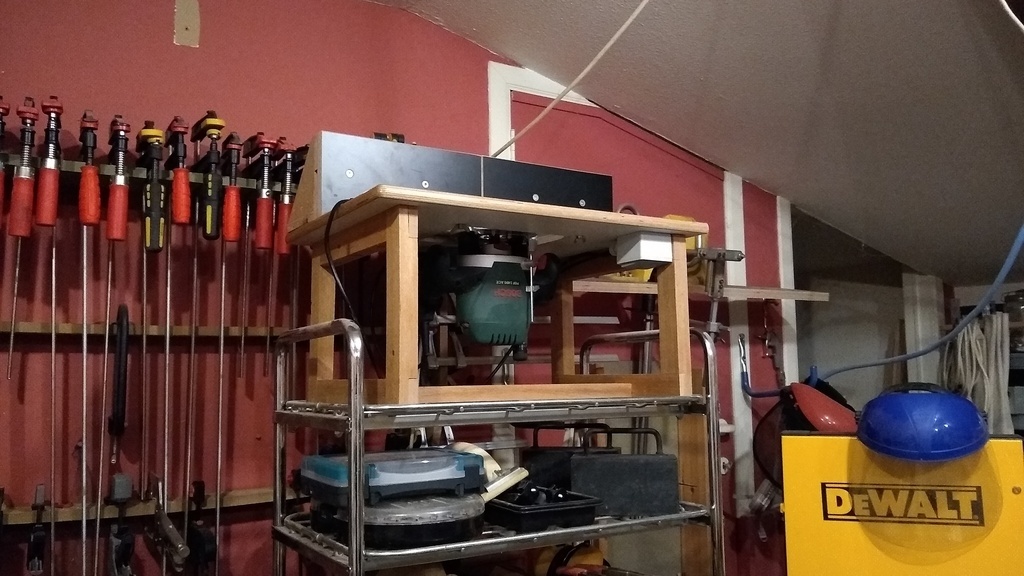

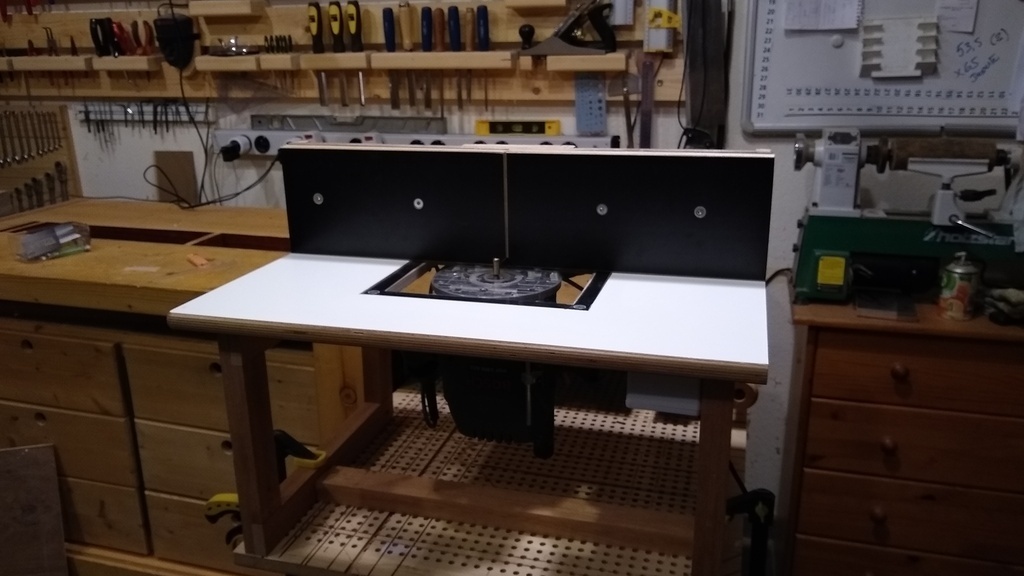

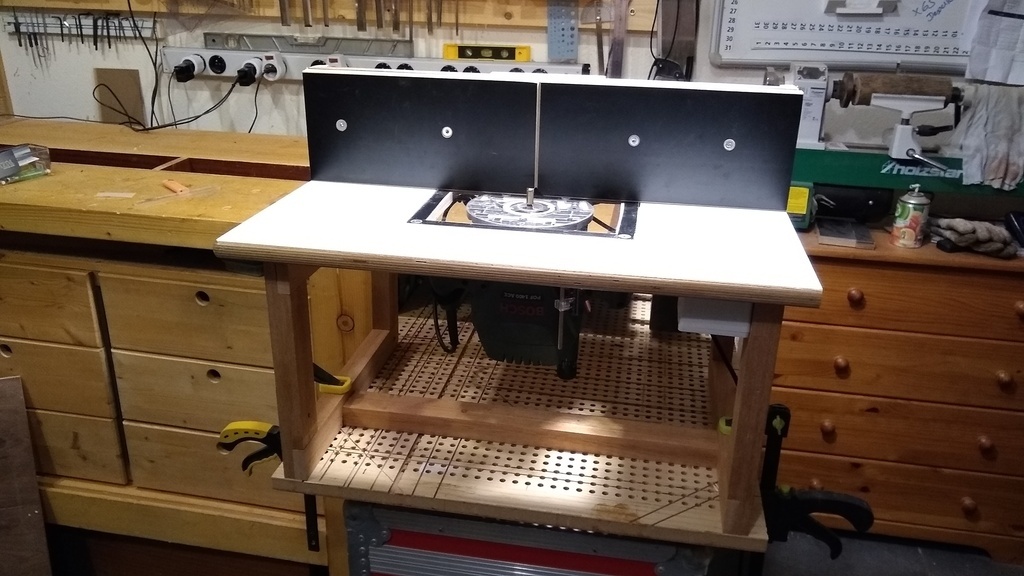

Double utilisation, soit en défonceuse sous table avec les dimensions de 600mm x 460mm x 300mm, soit seule, avec une semelle de 270 x 220mm, pour une meilleure stabilité en mode évider/rogner/creuser des grandes surfaces.

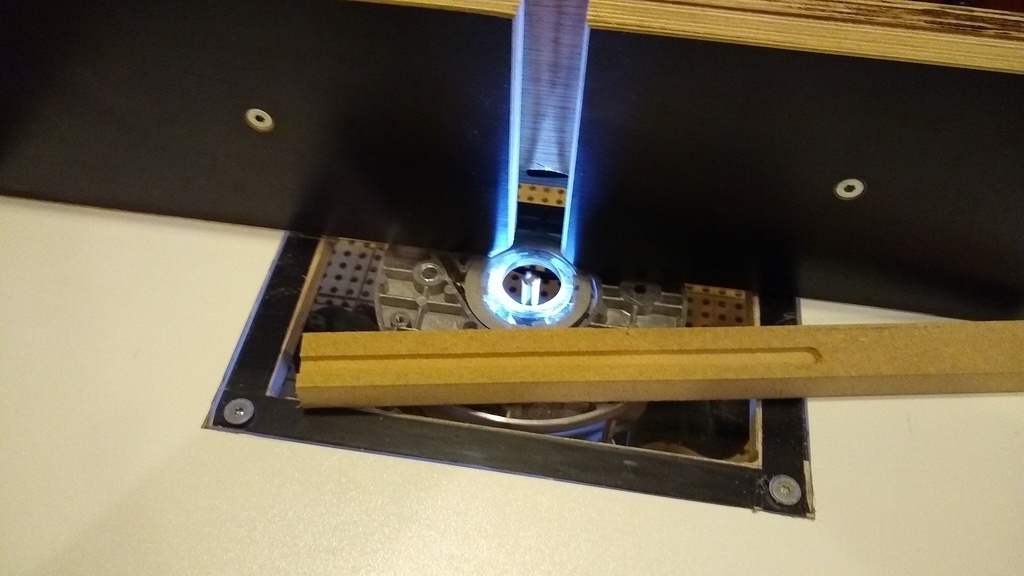

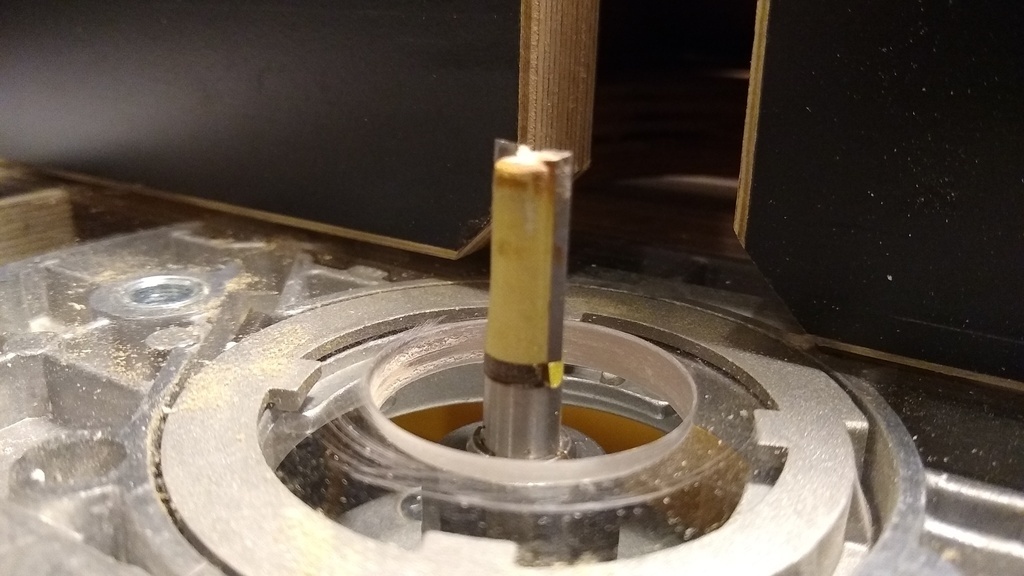

Le réglage se fait aisément en affleurant la fraise au plateau et ensuite régler la butée de profondeur.

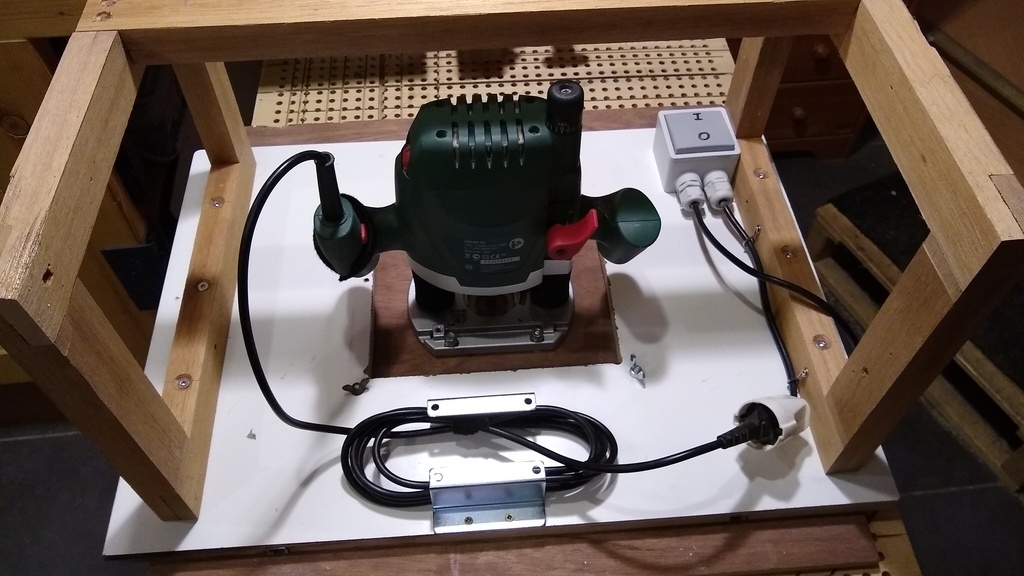

Il y a un interrupteur qui déclenche l'aspirateur en même temps que la machine.
La fixation du bâti se fait simplement avec 2 serre joints.
Pour plus de détails voir le pas à pas.

Bon copeaux

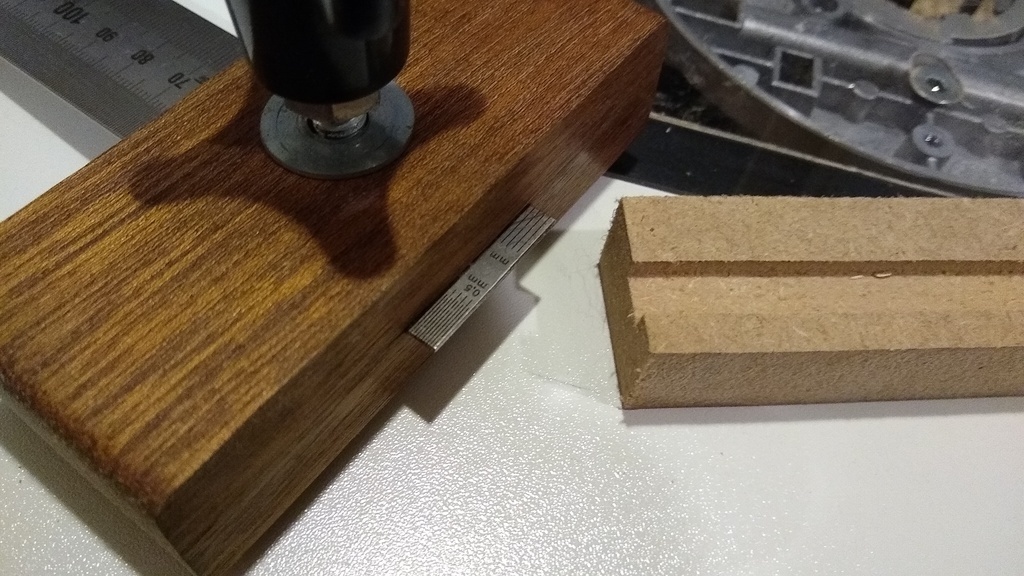

Petit test avec 5mm de profondeur et le résultat est précis !

Mis à jour

Publications associées


Discussions

Vic66  a publié la création "Défonceuse sous table transportable".
il y a 1 an
gibetb
( Modifié )

J'avais pensé faire un peu le même genre de chose pour mon petit atelier, mais je n'ai pas la place, même pour cela. Ou alors il va falloir que je revois en profondeur l'aménagement de mon atelier. En tout cas, bien joué !

Vic66
( Modifié )

gibetb tiens ! C'est bizarre je t'avais pourtant répondu le jour même et ma réponse n'est plus là !?!?!?! Je t'avais proposé de faire un système, un peu comme celui de Boris, que tu fixes avec la presse, histoire de pouvoir travailler avec des plus petites pièces et surtout avec tes 2 mains ! Je te souhaite de trouver un système adapté à tes contraintes de place. Merci à toi 😉

gibetb
( Modifié )

Vic66 Je me disais : "tiens, il me bat froid" :)
Le système de Boris m'a échappé, je regarderai ça. Merci.
Mais je ne suis pas inquiet, mon atelier s'améliore petit à petit.

rapabois
( Modifié )

Bonjour,
une pièce de choix, ma collecte de solutions gain de place s'enrichit 🙂
Merci !

Vic66

De rien, avec plaisir 😉

djack18
( Modifié )

Bonjour

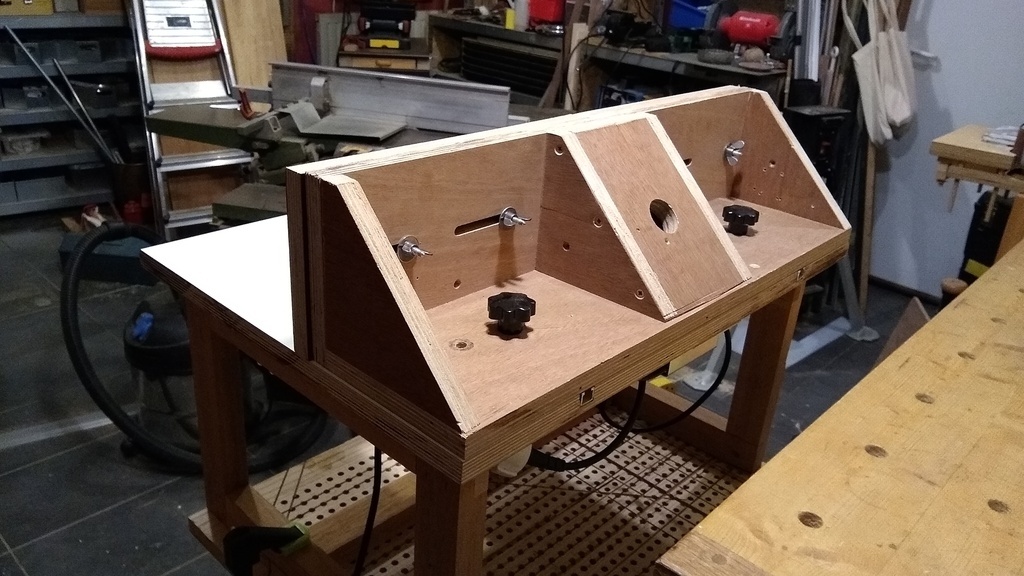

Bonne idée,parfait pour un gain de place par contre tu n'as pas lésiné sur l'épaisseur du bois pour le guide parallèle c'est du costaud
Bon copeaux👍👍

Vic66

Merci ! Pour le guide parallèle, c'était celui de mon ancien meuble, que j'ai adapté au nouveau bâti (plus facile de raccourcir que d'agrandir 😂).

djack18
( Modifié )

Vic66 Ok moi aussi je suis pour la récup

Vic66
( Modifié )

djack18 tant qu'on peut le faire ! C'est bon pour notre portefeuille et pour la 🌎...

jmulliez
( Modifié )

Vic66 je réfléchis à faire la même chose de mon côté.
Surtout pour éviter d'acheter une deuxième défonceuse.
Une question me turlupine sur ta réalisation : est-ce que le fait que le plexiglas ne soit pas fixé a la table n'est pas gênant ? est-ce que ça ne vibre pas ? est-ce qu'il n'y a pas un risque de soulèvement en cas de fausse manip', de clou dans le bois etc...

Merci,

Vic66
( Modifié )

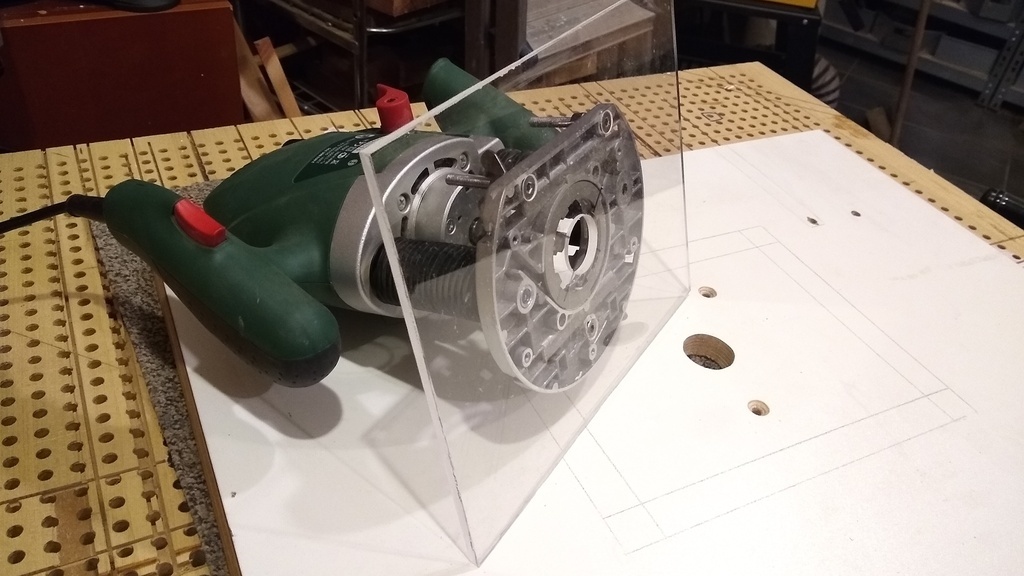

jmulliez en fait la semelle plexiglas est fixée a la défonceuse avec 3 boulons/ écrous et contre écrous et la semelle plexiglas est elle même fixée au plateau avec 4 boulons et écrous papillons pour un démontage rapide, donc aucunes vibrations 😉 j'ai la chance d'avoir 2 défonceuses pour 3 options d'utilisations.

jmulliez

ah autant pour moi, j'avais cru que c'était des vis de "butée" réglables que je voyais à travers le plexiglas.
Donc ma question ne tiens plus :)

merci,

Vic66
( Modifié )

jmulliez pas soucis 😉
