Bonjour à toutes et à tous, je profite de cet espace pour des petites créations à base de récup et très certainement détournés de leurs fonctions de base. qui seront censés me simplifier la vie pour un budget proche du zéro Euro, ce ne sera pas toujours très esthétique, mais je l'espère utile. Certains articles seront en cours de réalisation et évolueront en fonction du temps, des idées, de ce qui sera réalisable et de vos commentaires/propositions. D'avance merci à tous 😁

Liste des articles

Mis à jour

Partager

Accessoire universel pour aspirateur et support câbles

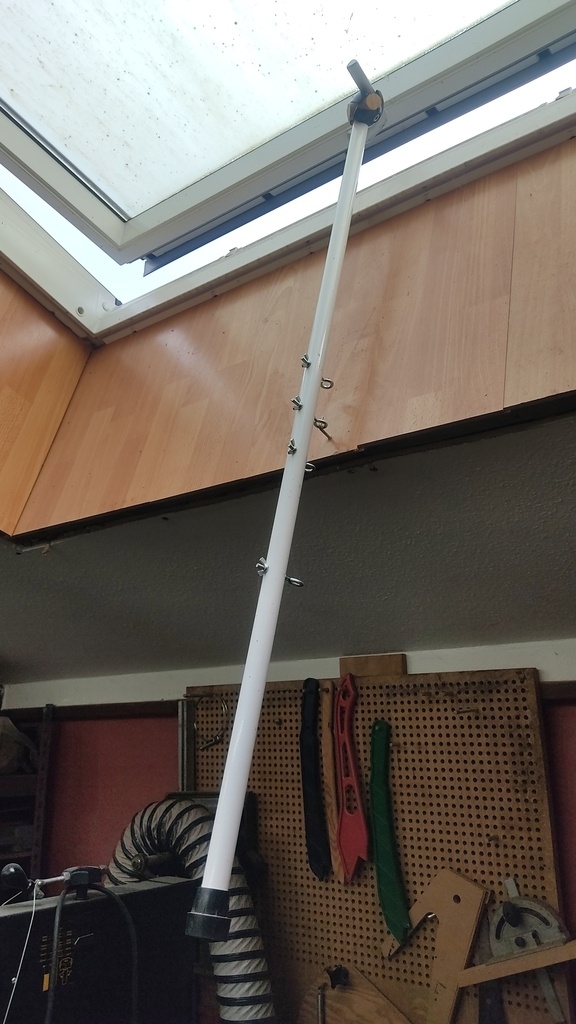

Mon premier mini projet consiste à pouvoir dans certains cas ajouter une aspiration mobile, dans ce cas ci fusion d'un tronc qui me sert de martyr, d'un support de téléphone, tube en acier, manchon caoutchouc et tube PVC ... réglage facile et ferme en hauteur (mais je dois monter sur le tronc ôô).

1er test rapide, il y en a eu d'autres depuis...

2ème application support câbles pour ma table de découpe

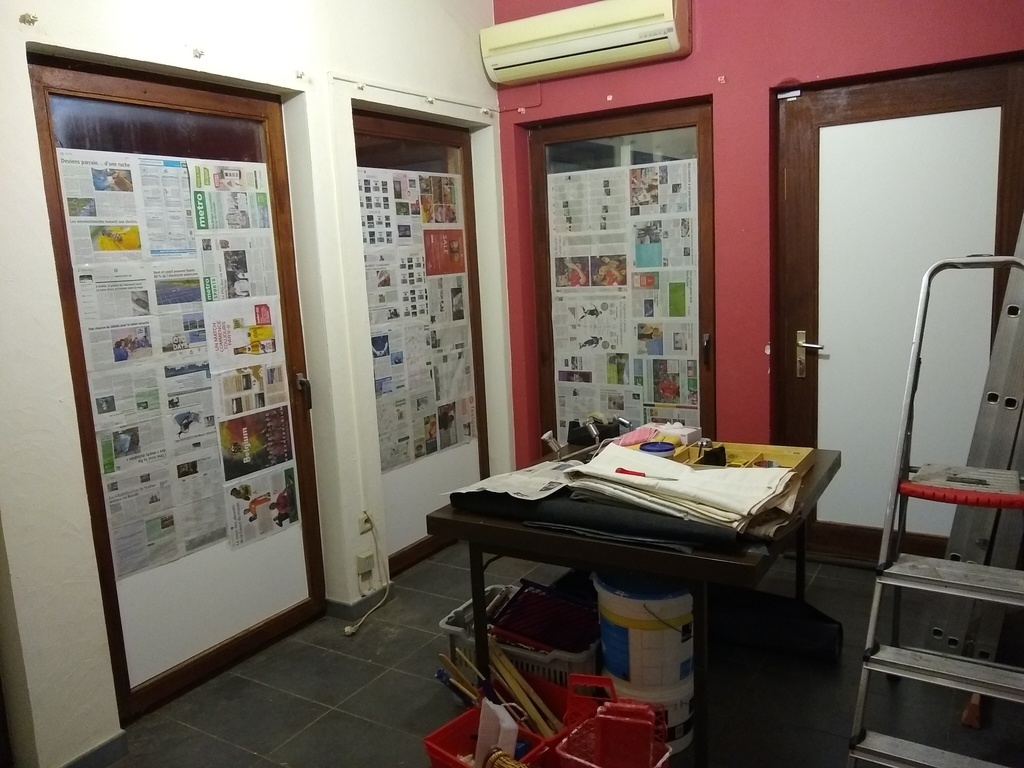

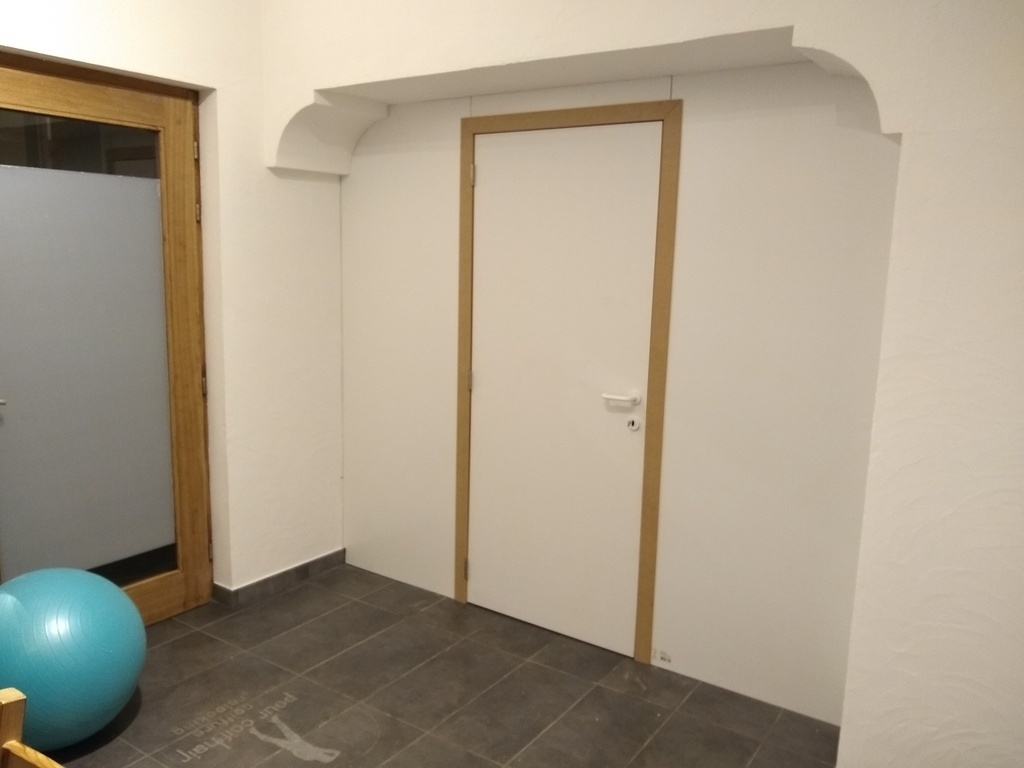

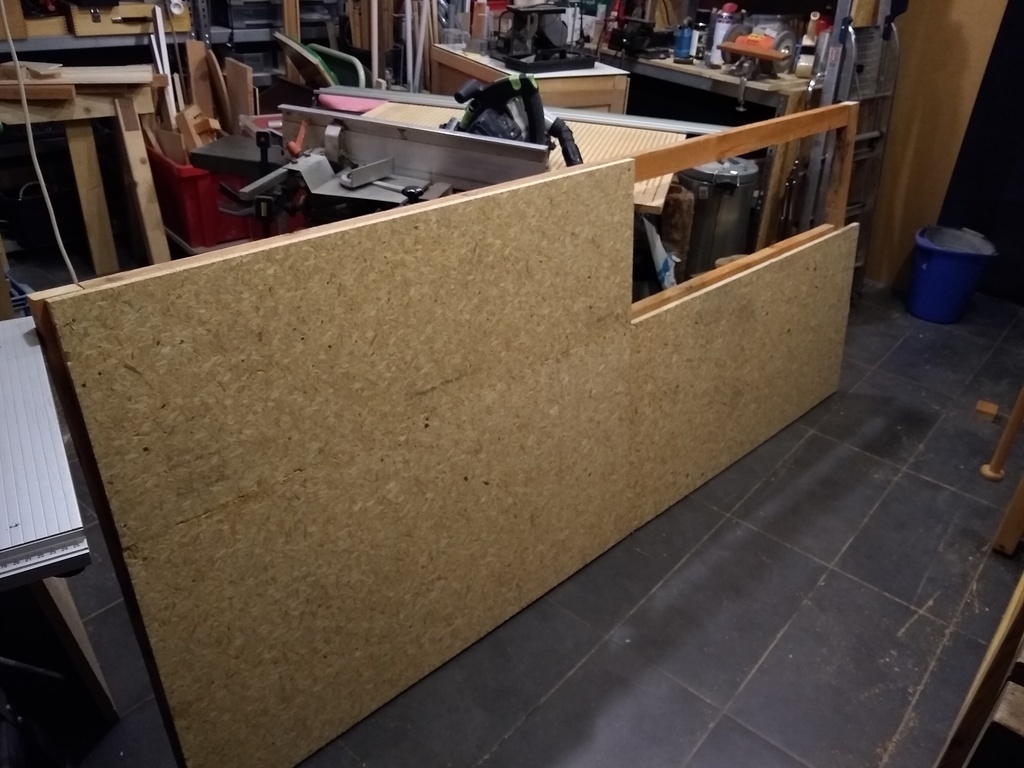

une fois fini, ne prend pas trop de place (surtout que j'ai coupé l'atelier en 2/3, 1/3 pour le cabinet de ma femme) et je l'utilise même pour avoir mes EPI sous la main (Équipement de protection individuelle).

Suite aux commentaire de Padou et trouvant ce qu'il me fallait sous la main, je vais tester les roulettes et voir ce que ça donne à l'utilisation.

Je pense que je vais le garder comme ça.
Tout est fixé fermement et accessibles, le tuyau fait 2m60. Je vais juste prévoir un sac d'aspirateur pour les résidus.

Publié Mis à jour

Partager

Mords en bois pour étau

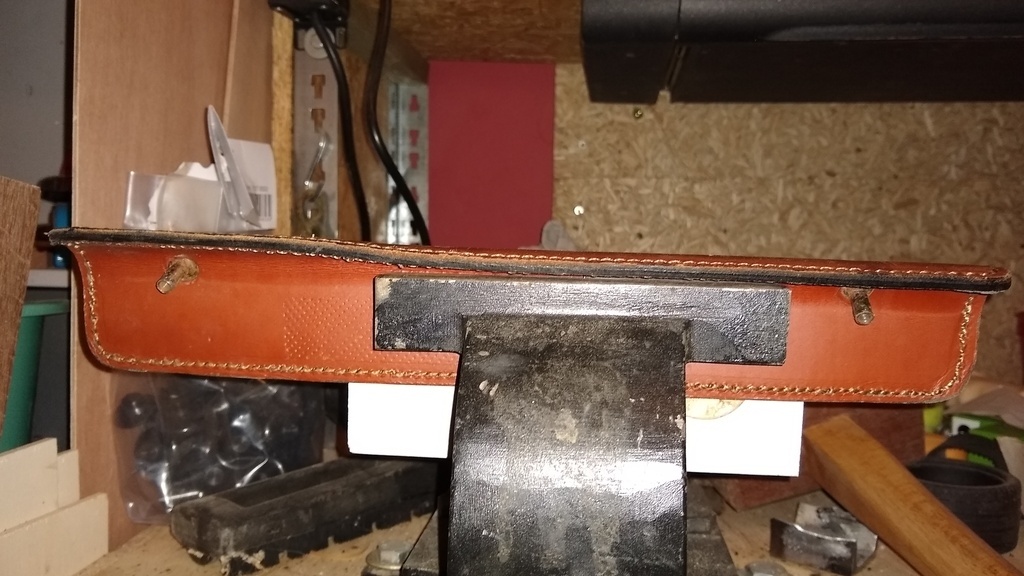

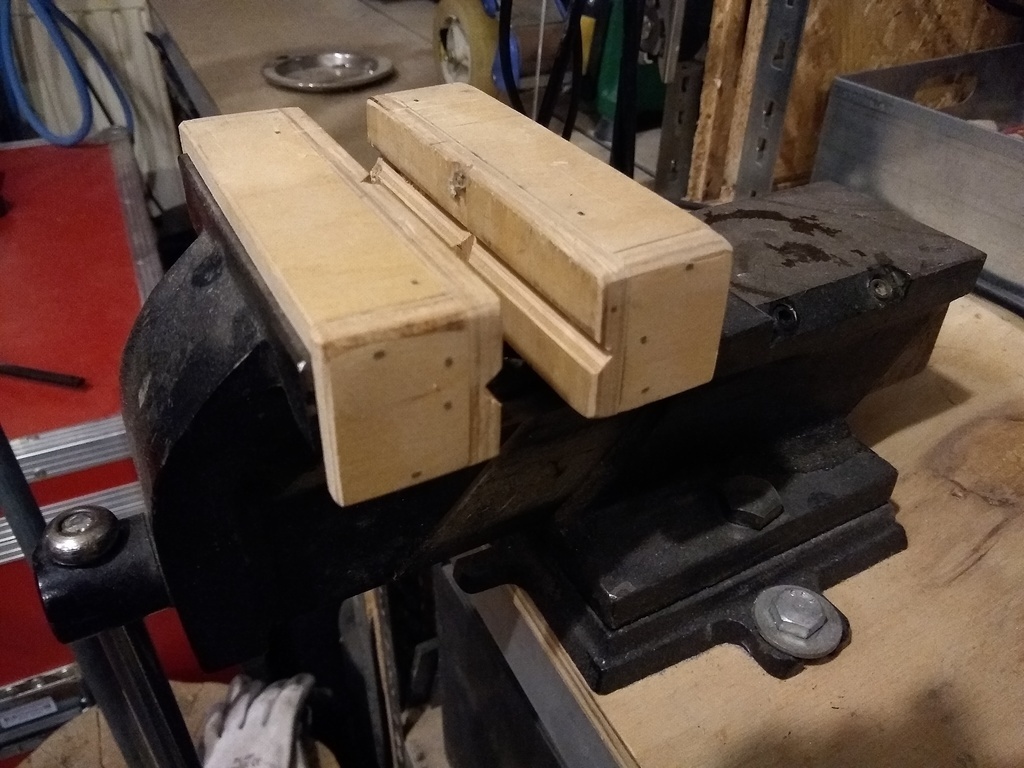

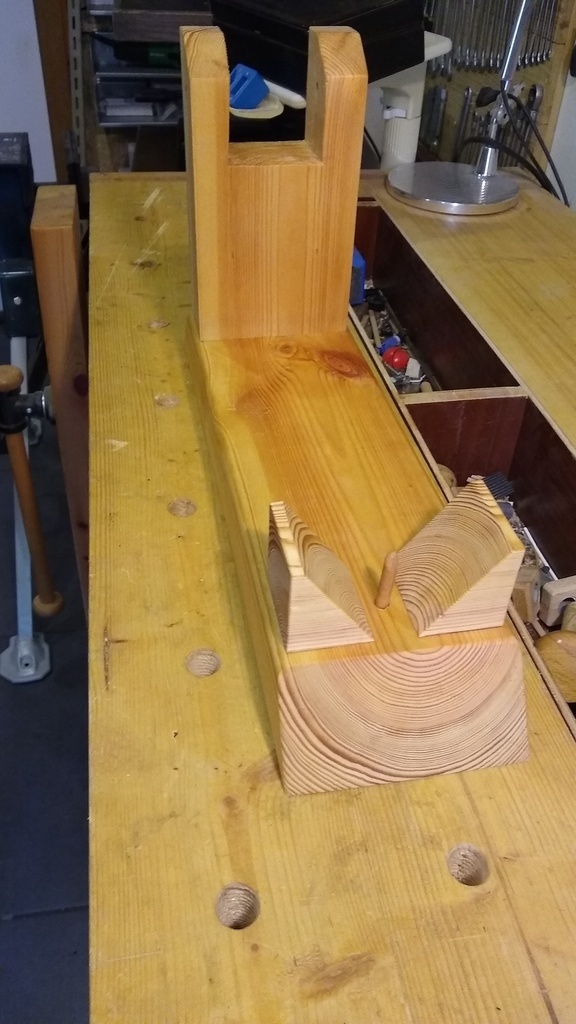

Simple habillage en bois pour mon étau,afin de pouvoir serrer des pièces de bois sans les marquer et les pièces rondes.

Publié

Partager

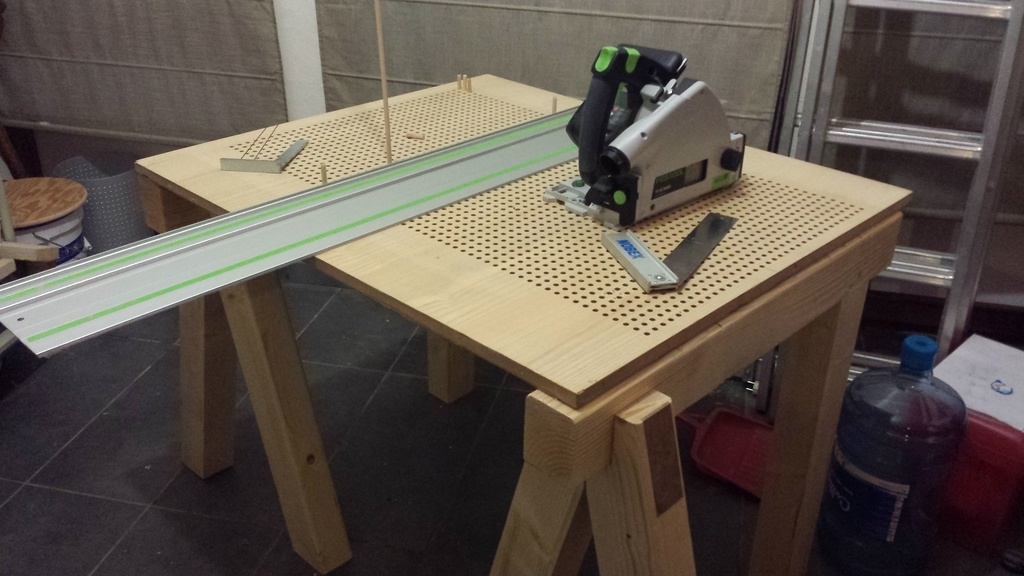

Table de découpe

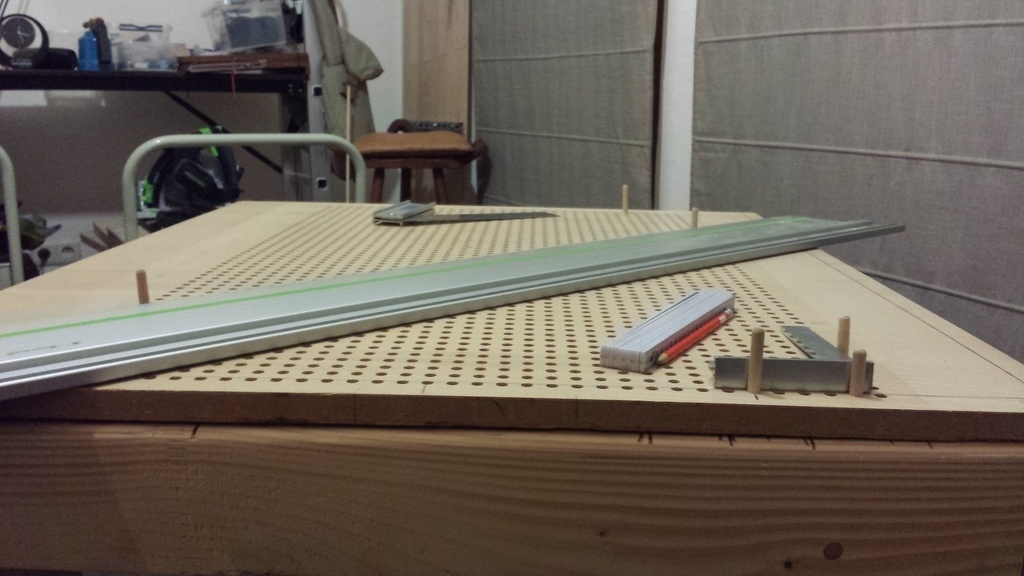

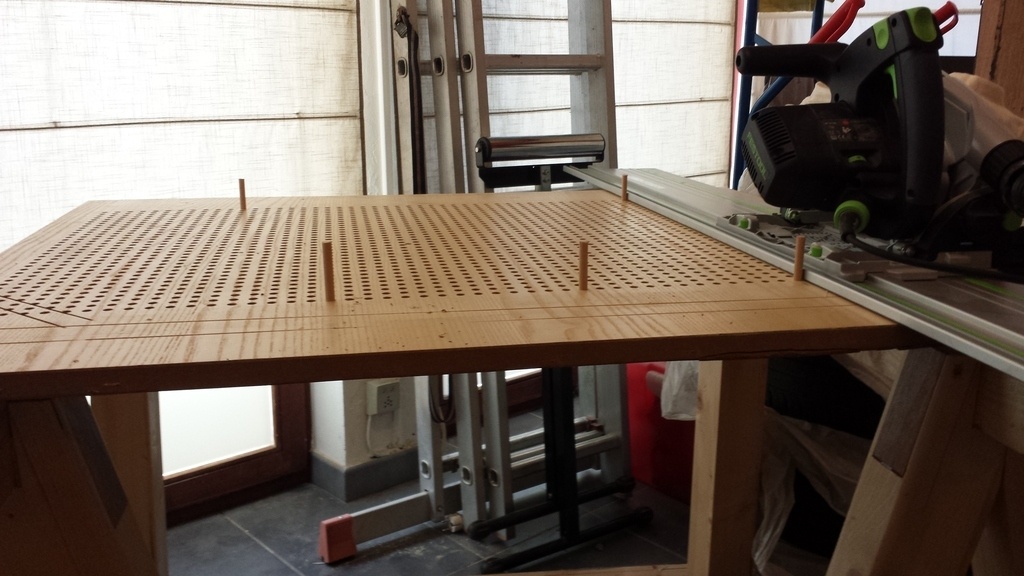

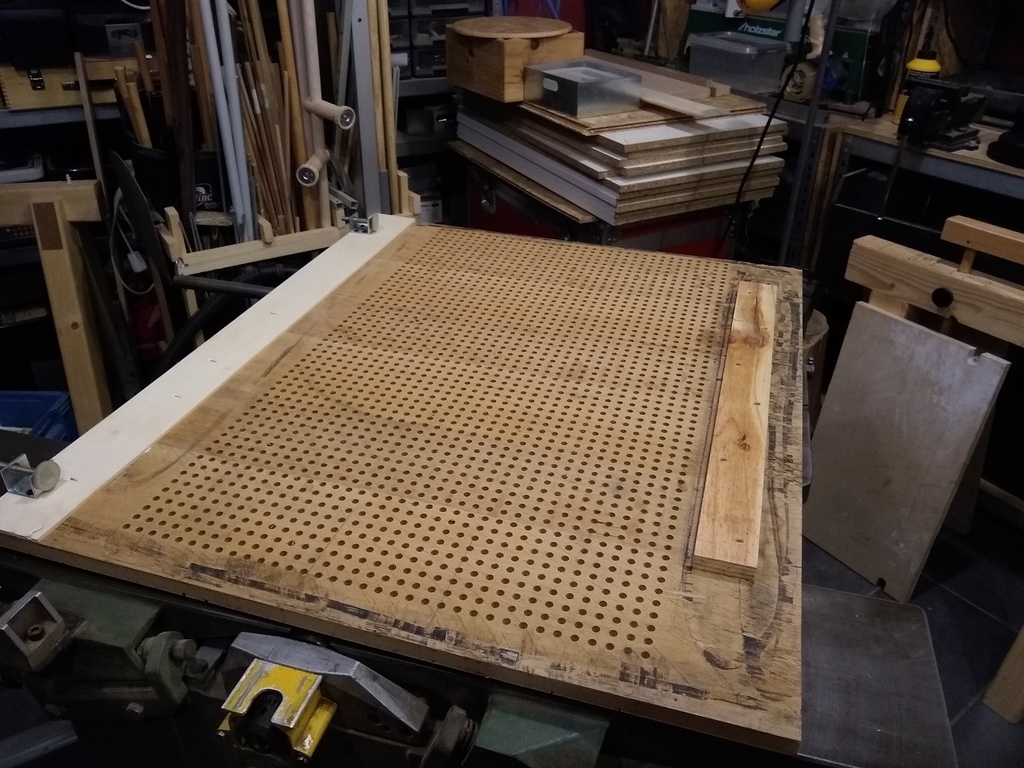

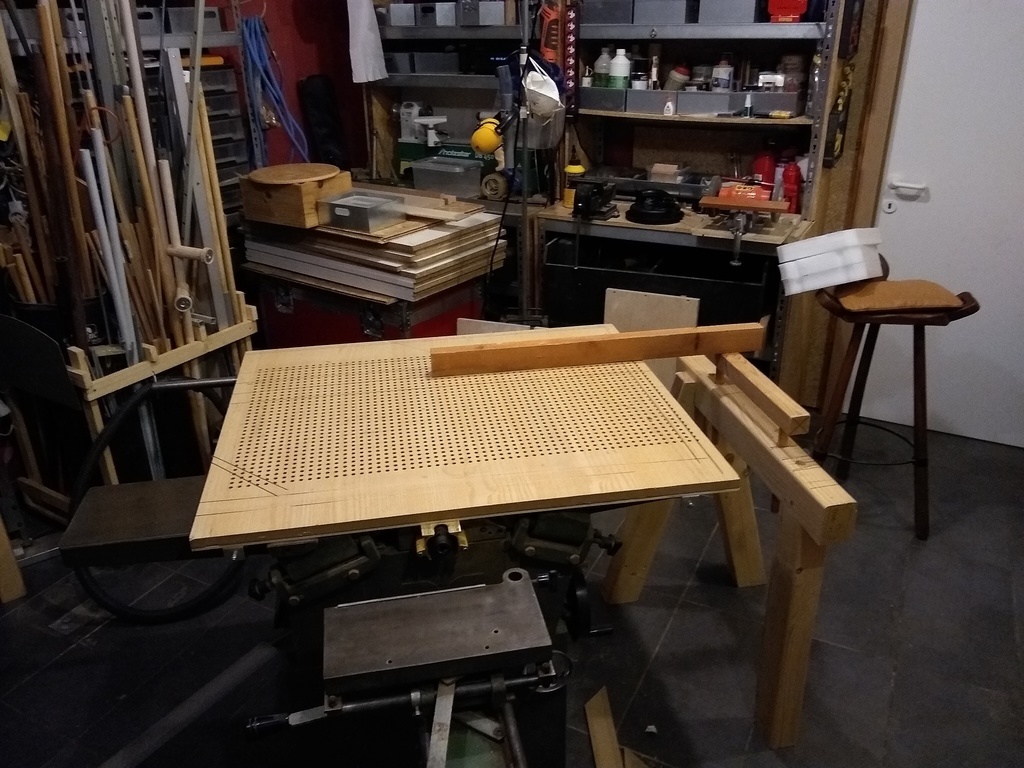

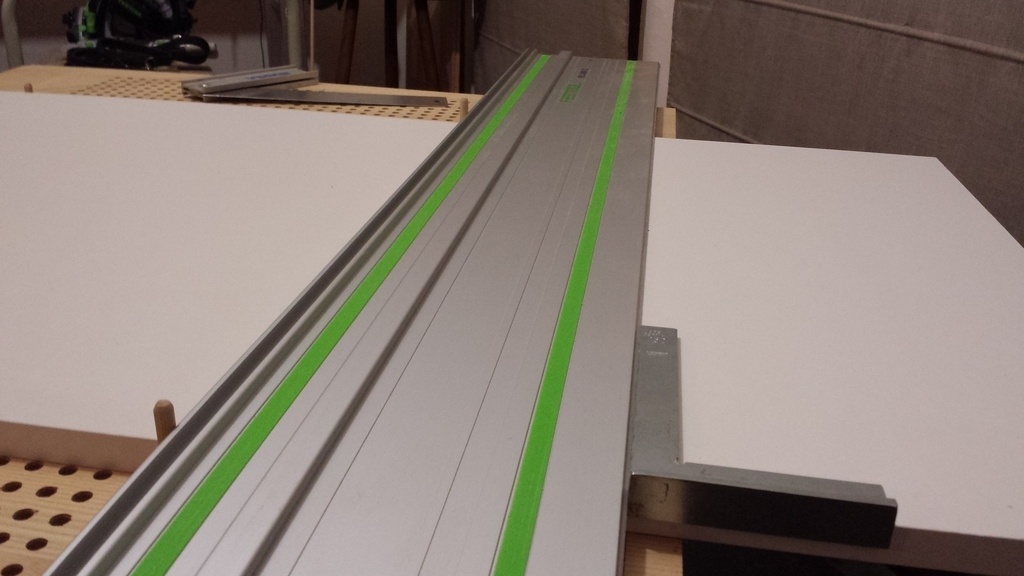

C'est un panneau perforé en 8mm, qui était dans un studio télé.
Je l'ai eu pas mal de temps dans l'atelier et j'attendais une idée pour pouvoir l'utiliser.

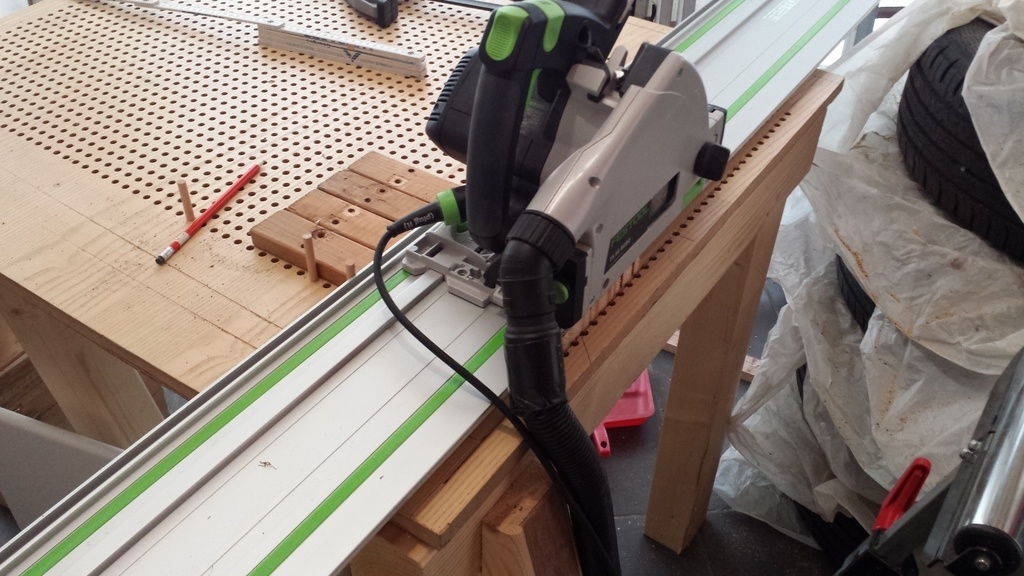

Il n'y a pas si longtemps, j'ai eu une idée de l'utiliser pour ma scie circulaire et me décide à faire des tests...

Tout d'abords je contrôle les angles 45° et 90°

Tout est bien symétrique et je peux basculer sur plusieurs angles, mais je ne l'utiliserai principalement qu'en 45° et 90°.
Bon, on va tester les coupes...

je suis convaincu du système et il ne me reste plus qu'à lui trouver une place, car là je suis dans l'espace réservée à ma femme.

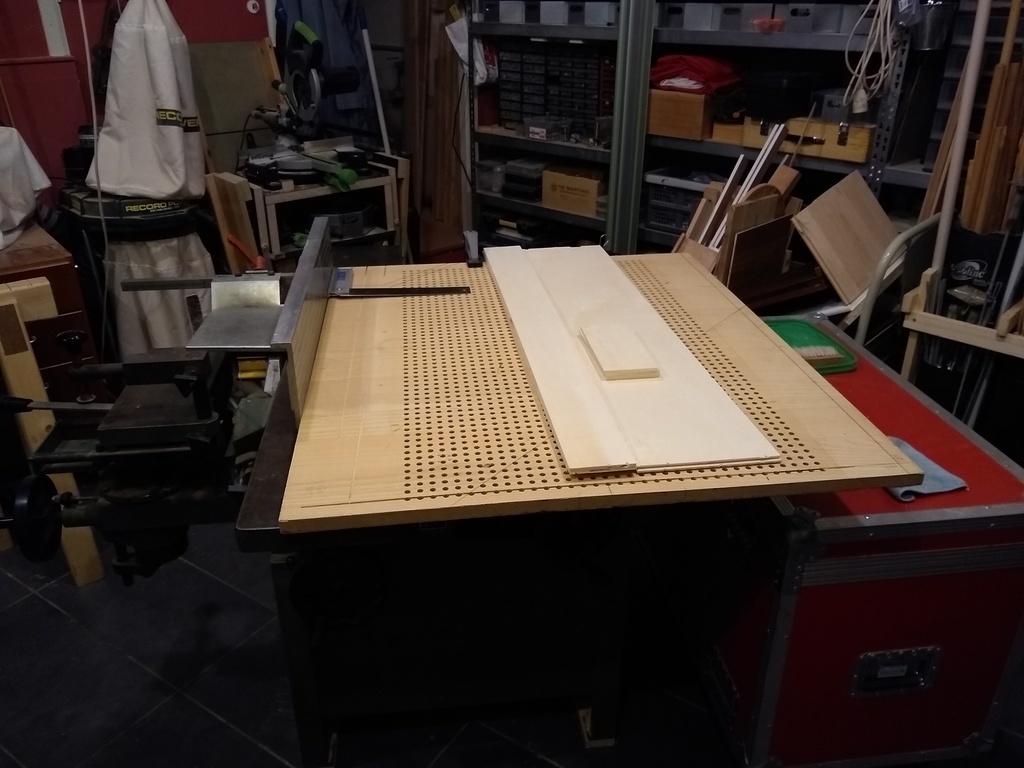

Je vais le placer sur mon combiné bois et ainsi j'aurai une surface de travail supplémentaire, je le fixe pour le moment avec un serre joint.

j'ai trois autres panneaux plus minces et plus petits, que je vais probablement utiliser pour du traçage et petites découpes...

Après utilisation, cette configuration me convient tout à fait, je peux travailler dans tous les sens librement, facile à placer et à enlever.

Publié Mis à jour

Partager

Butées d'établi

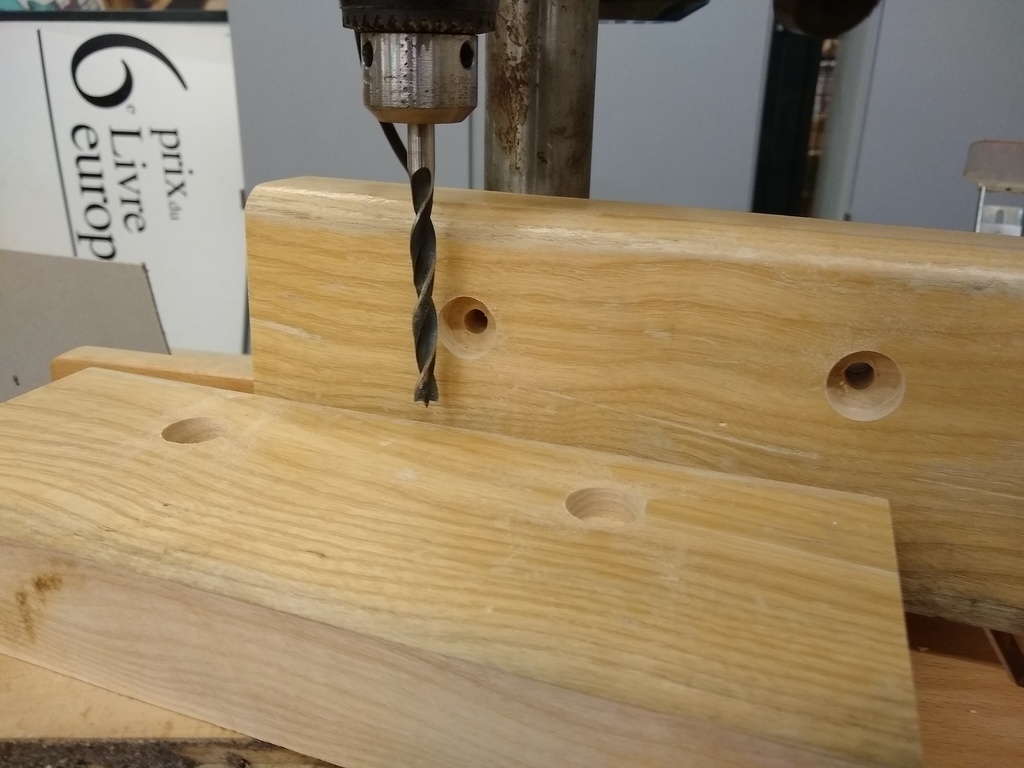

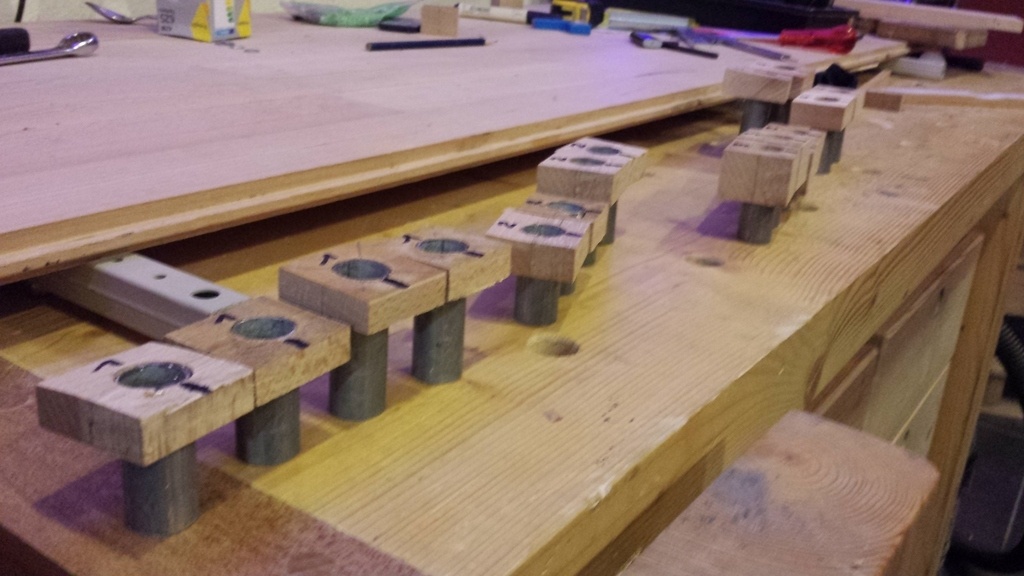

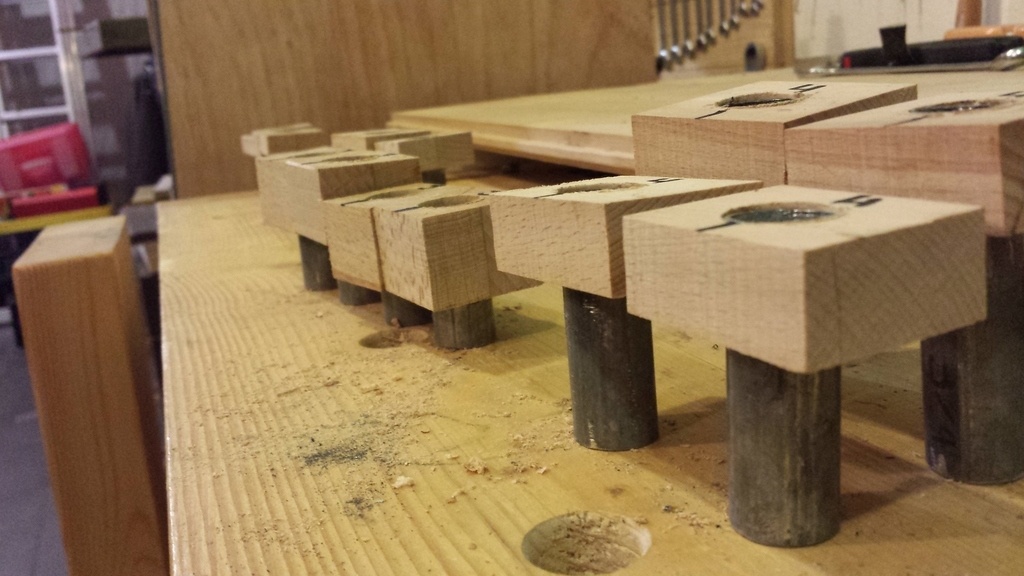

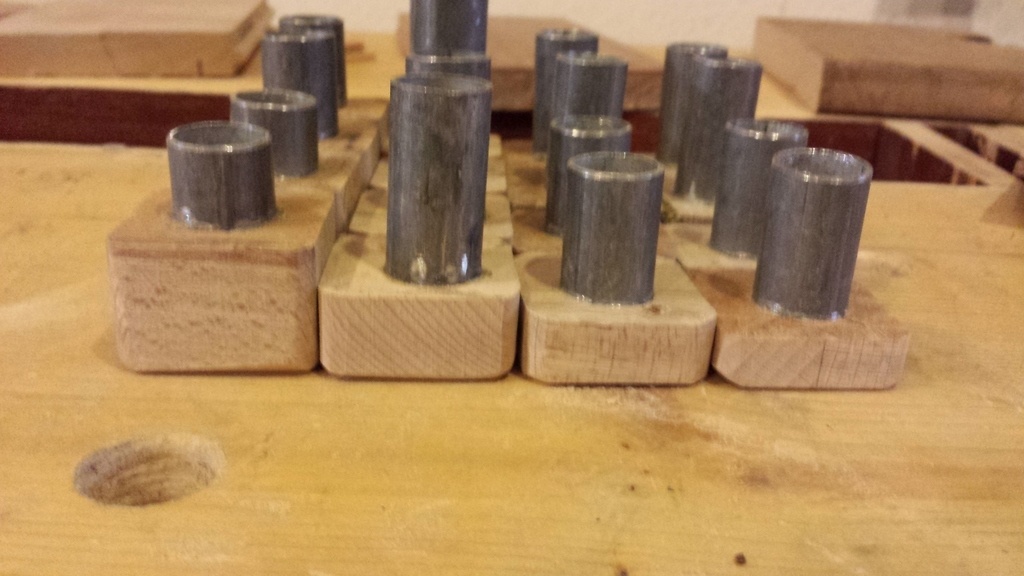

Petite série de butées d'établi (Merci niouniou 😉) avec tube d'acier 19mm, chute de chêne, colle epoxy.
Pour ceux qui auront vus 2 hauteurs différentes des tubes, c'est simplement car les 2 premières rangées de trous de l'établi ne sont pas traversants à cause du mécanisme de la presse horizontale.
Petite erreur d'avoir découpé mes tubes à l'avance, car il y a 4 épaisseurs différentes et pour les plus gros blocs, ils sont pratiquement inutilisables car trop court au niveau du tube et ils basculent sous la pression.
Sinon pour le reste je suis content, c'était fait à la va vite, pas très esthétiques mais font le job.
Le trou central est décalé de 2mm pour pouvoir tourner les butées pour des pièces de bois qui ne seraient pas d’équerre.

Publié Mis à jour

Partager

Aspirateur cyclonique

Cela faisait un moment que je voulais m'en faire un et il ne me manquait plus que le fût, trouvé dans mon club de foot et utilisé comme poubelle, seul investissement sont 2 tuyaux en caoutchouc transparents.

Montage a blanc et test...
L'aspiration est nickel, le manchon reste collé à la paume de ma main suspendu dans le vide. Je vais ouvrir la bête pour voir le résultat...

Test concluant et le fût ne se déforme pas !
Par contre avec un autre aspirateur, il se déforme !?!?!?!?
Je vais renforcer le fût et faire un montage un peu plus esthétique, une vidéo suivra...

Après réflexion et en essayant d'aller au plus simple, j'ai pensé à un système de tiges filetées croisées de 8mm. Les grosses rondelles qui sont de part et d'autre du fût proviennent d'une grosse bobine en Bois.

Tout se passe bien pour le test, sauf l'épreuve de la paume de main, je dois doublé les renforts car se déforme encore.

Test parfait! Je vais colmater et renforcer les tuyaux d'arrivée et de sortie du couvercle.

Les tuyaux sont un peu plus longs car je voudrais faire d'autres tests avec d'autres positions. Les tuyaux transparents sont plus long pour avoir un contrôle visuel. la vidéo a été un peu pénible à mettre en œuvre parce que aspirer et filmer en même temps c'est pas évident. Après usage intensif, je dois nettoyer les filtres de l'aspirateur...

Voilà l'état après aspiration...

Je vais essayer de fusionner avec ma 1ere création histoire de gagner un peu de place dans mon atelier réduit

Voilà, je pense que je vais le garder comme ça.

J'ai placé un sac d'aspirateur universel, mais pas si universel que ça, mais ce n'est pas grave, j'ai arrangé le problème avec un collier de serrage.
J'ai bien nettoyé les filtres d'entré et de sortie. Je me suis amusé à aspirer l'atelier à part le fait qu'il est un peu plus encombrant que prévu, mais on le déplace aisément, je l'allume et l'éteind du bout du pied, grand rayon d'action avec les 2m70 du tuyau flexible, j'avais aspiré quelques pièces de quincaillerie et 2 embouts de visseuse, que j'ai pu aller récupérer facilement. En gros je suis très satisfait.
Ce projet ne m'aura coûté que 3€50 (tuyaux transparents).

Publié Mis à jour

Partager

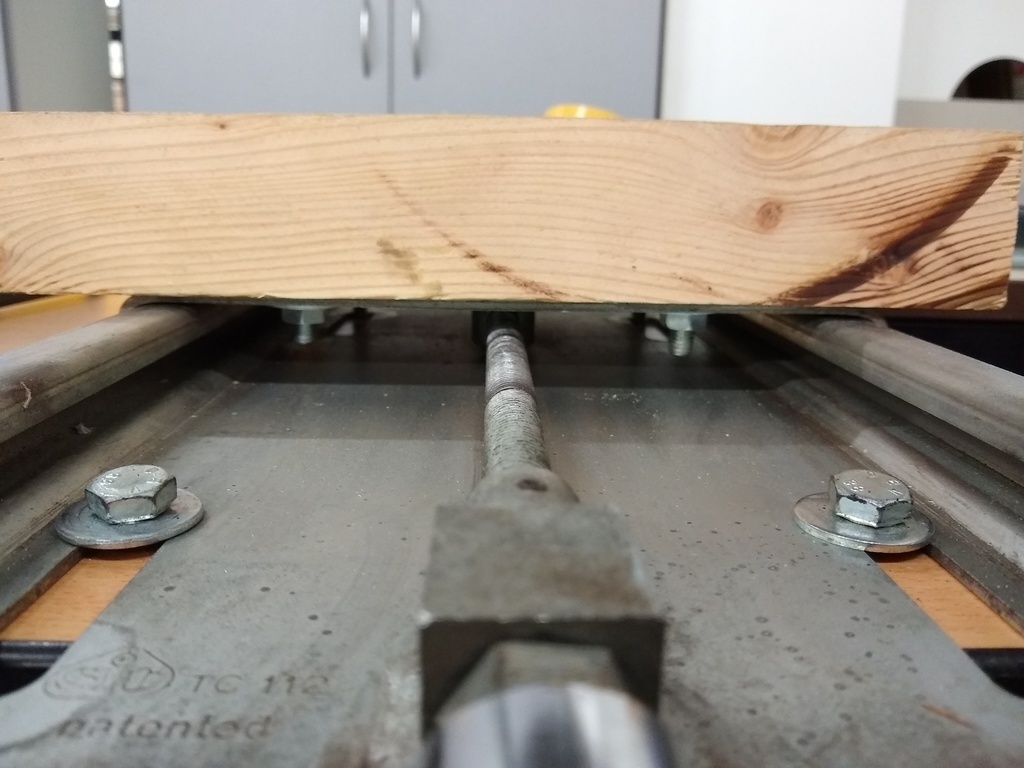

Presse horizontale

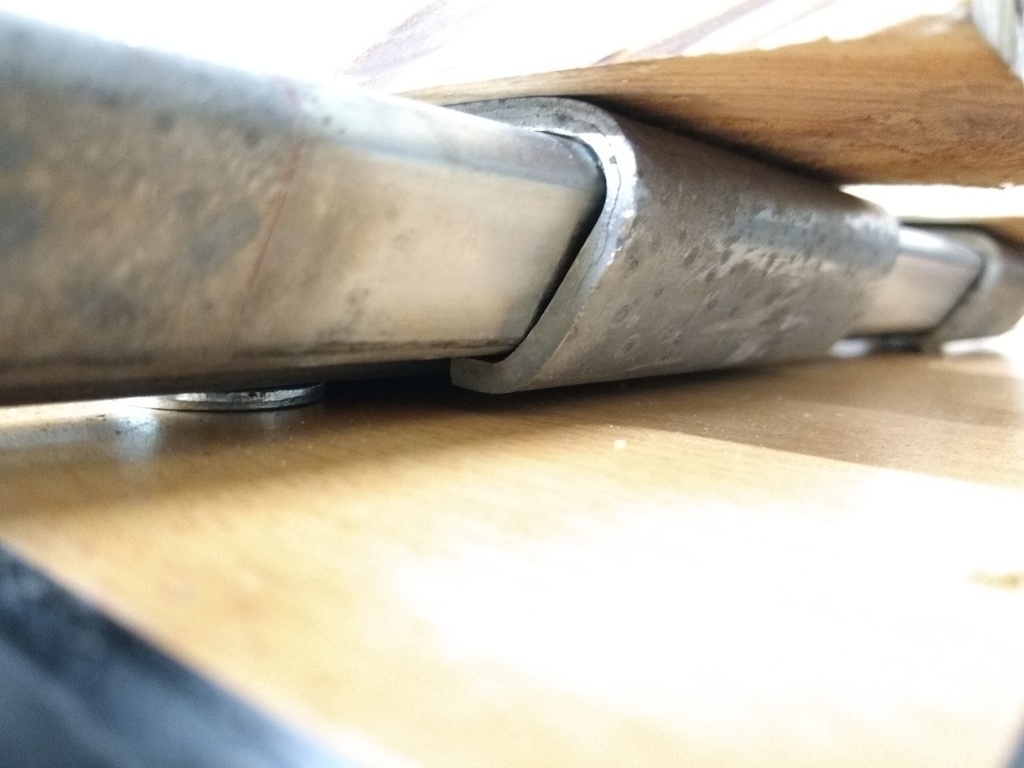

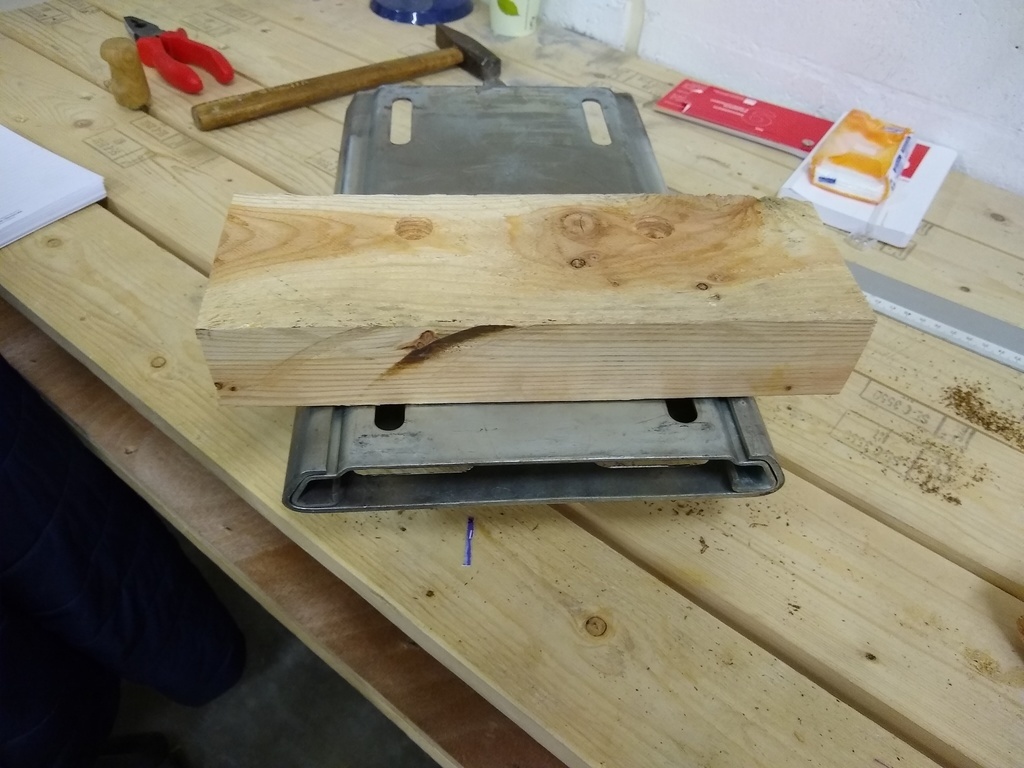

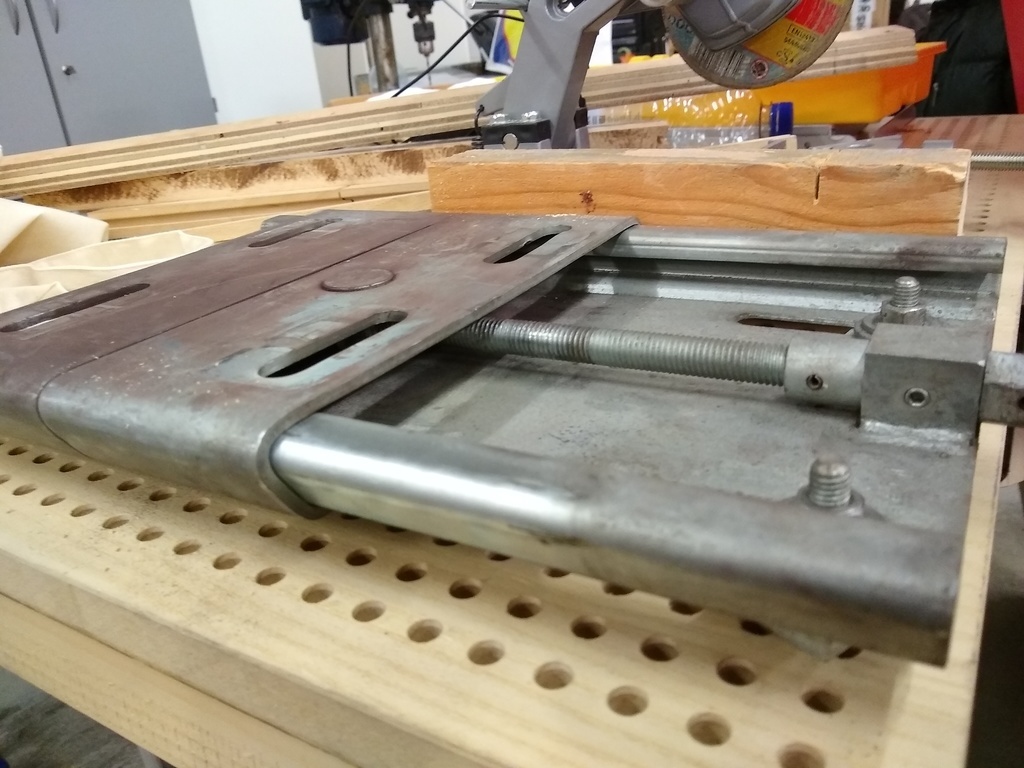

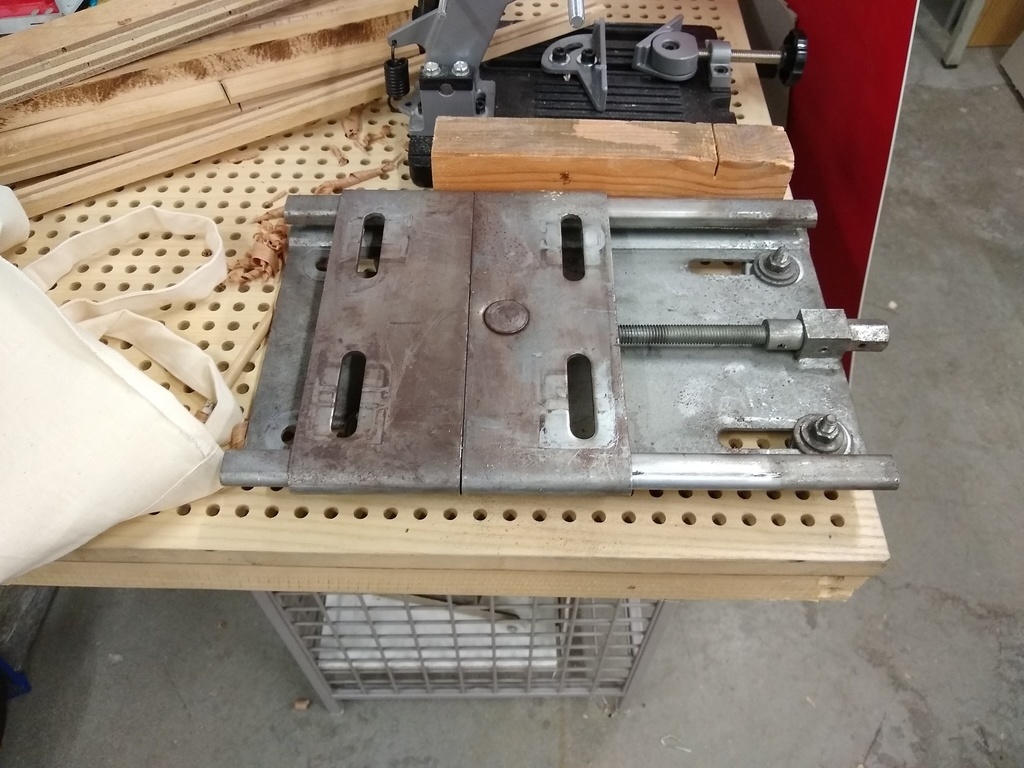

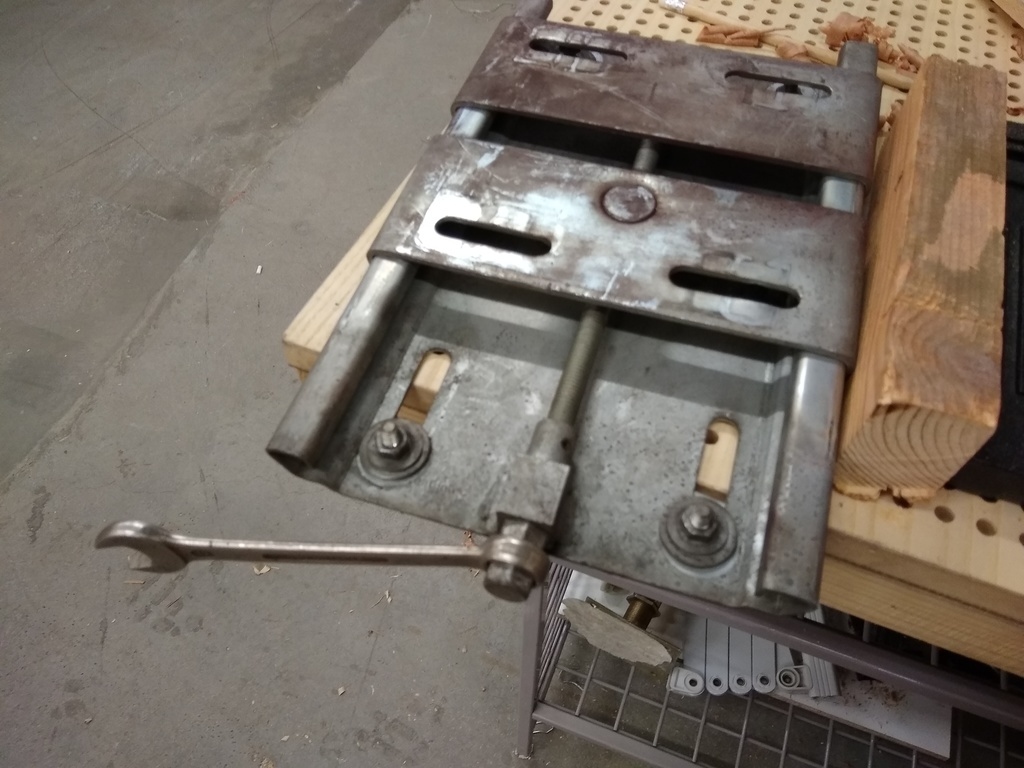

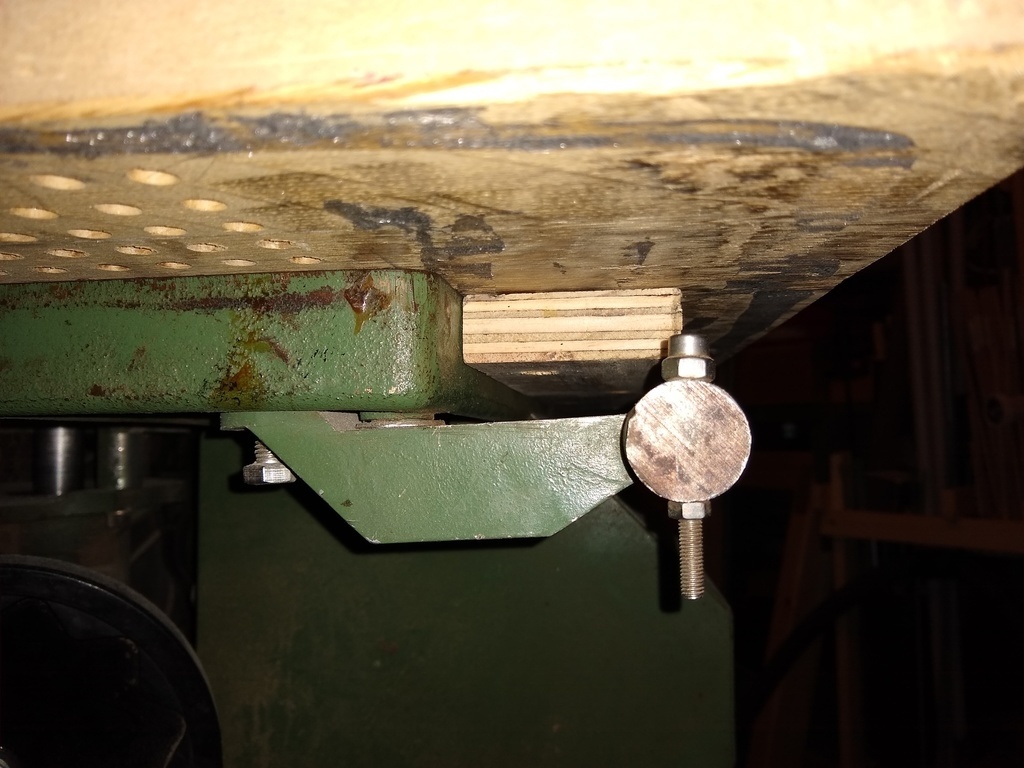

J'ai retrouvé un mécanisme industriel dans le container à métaux, je ne sais pas à quoi il était destiné, mais je pense pouvoir le reconvertir en presse (car je n'en ai pas à mon boulot).
Je vais le reprendre chez moi, car je ne suis pas assez outillé pour travailler de l'acier trempé.
Mais voici quelques photos pour vous donner une idée... D'autres photos suivront quand il sera fini et surtout si il passe les tests!

Apparemment, j'aurai un inconvénient pour le serrage, sera un peu plus lent, mais vaut mieux cela que rien du tout ! Sauf si je trouve une douille de 17 à monter sur ma visseuse.

Je n'ai pas réussi à perforé la partie arrière et j'ai cassé 2 mèches.
Ni une ni deux, je coupe deux tiges filetées de 8mm et Je traverse le bloc, la structure et la table, c'est parfait, tout est fixé fermement.
Ouverture de 0 à 170mm.

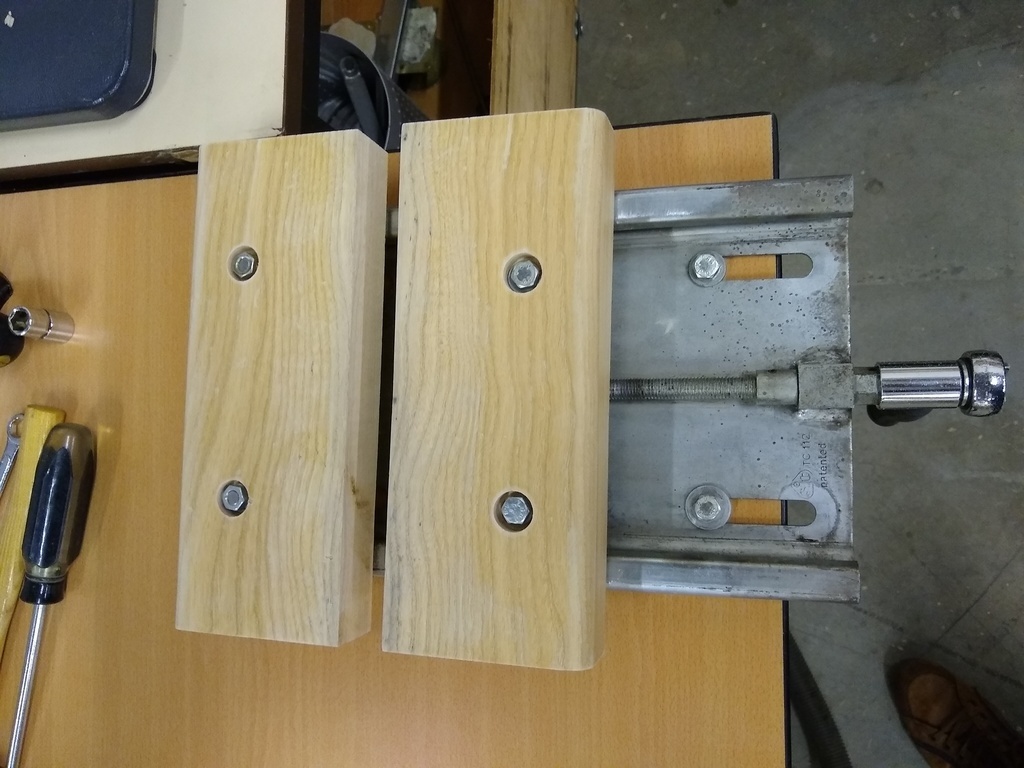

Je dois juste préparer 2 blocs à la maison pour remplacer les 2 provisoires et lubrifier le mécanisme de serrage.
Sinon,il est opérationnel.

Publié Mis à jour

Partager

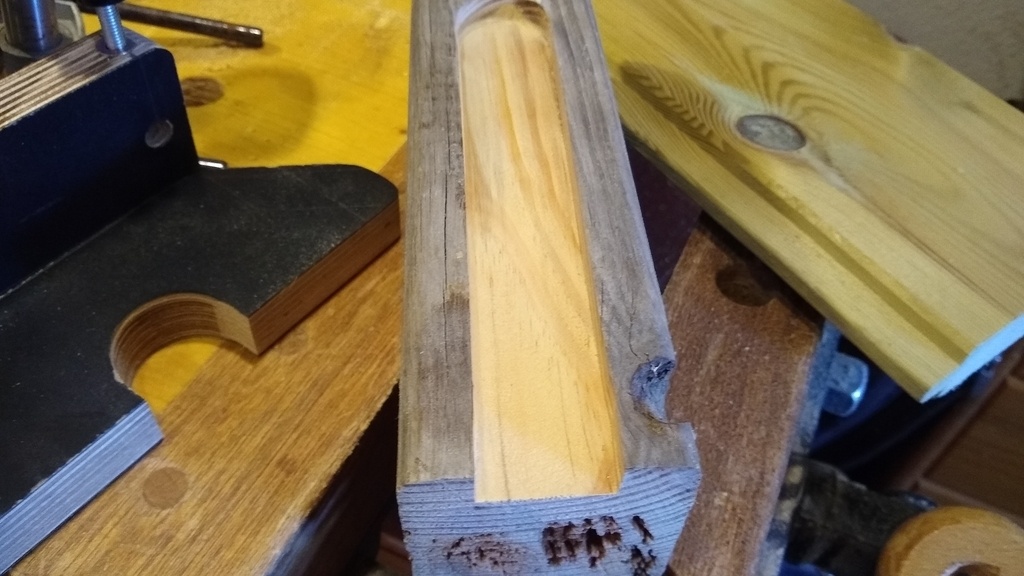

Gabarit pour fraisage défonceuse

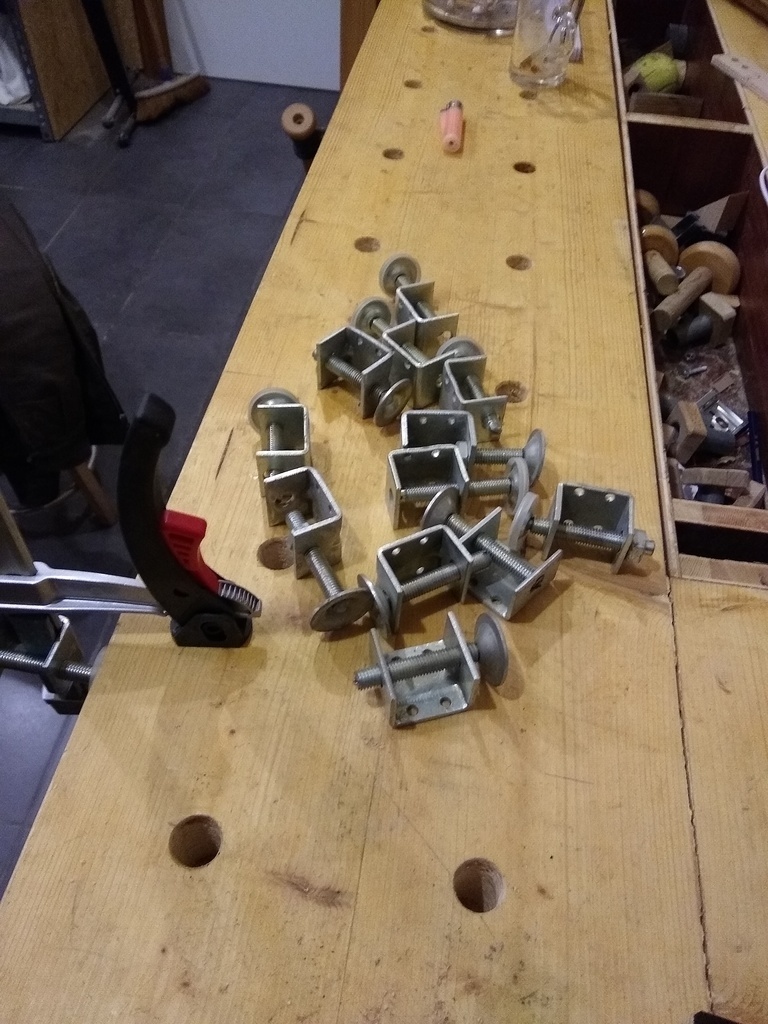

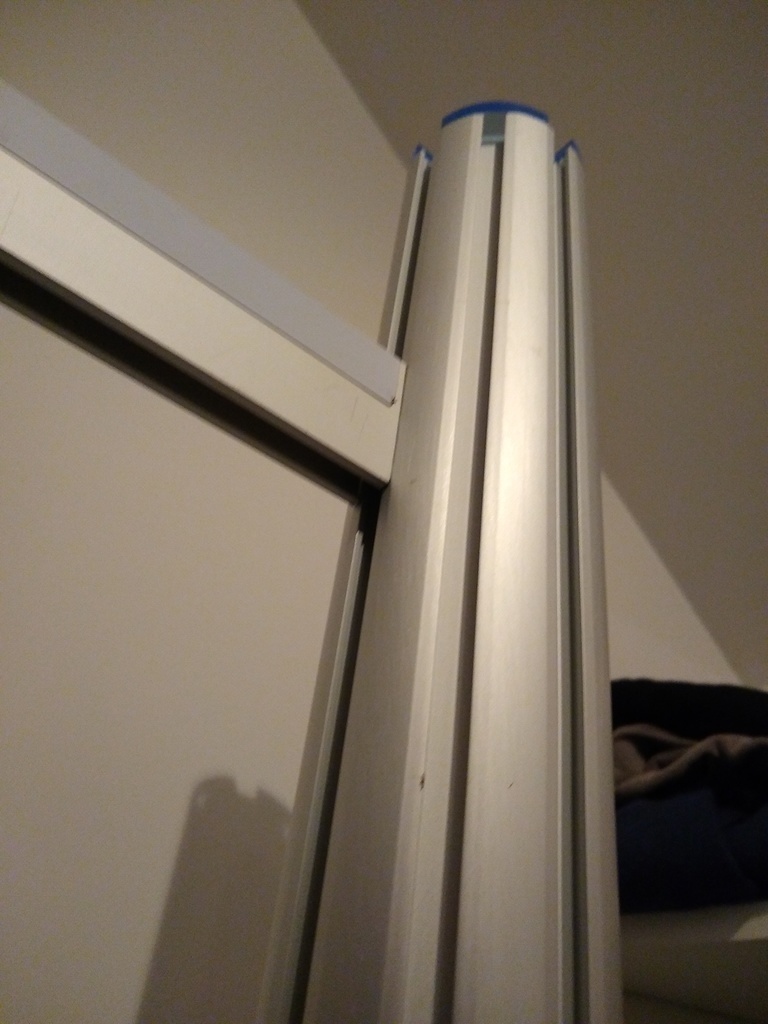

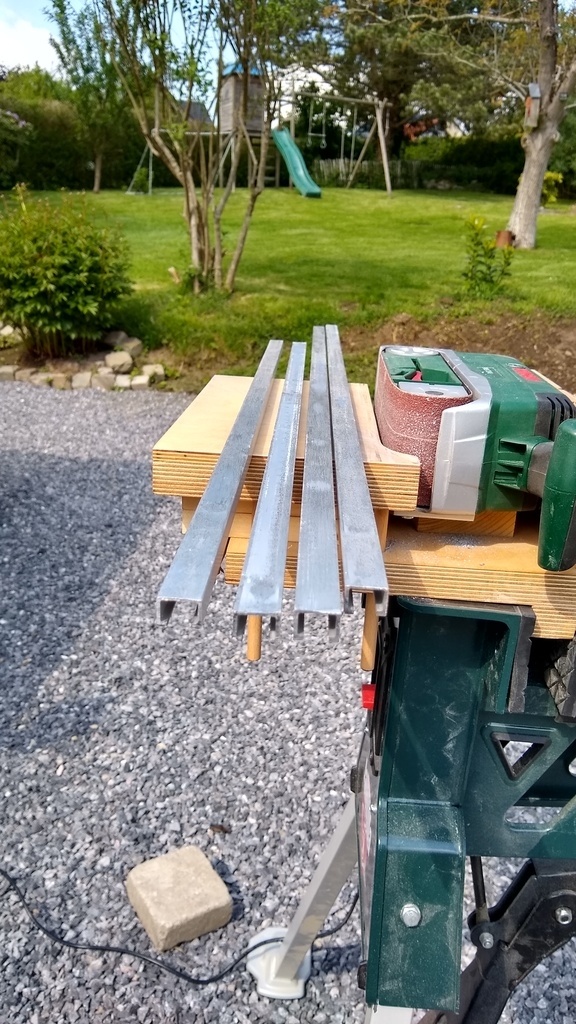

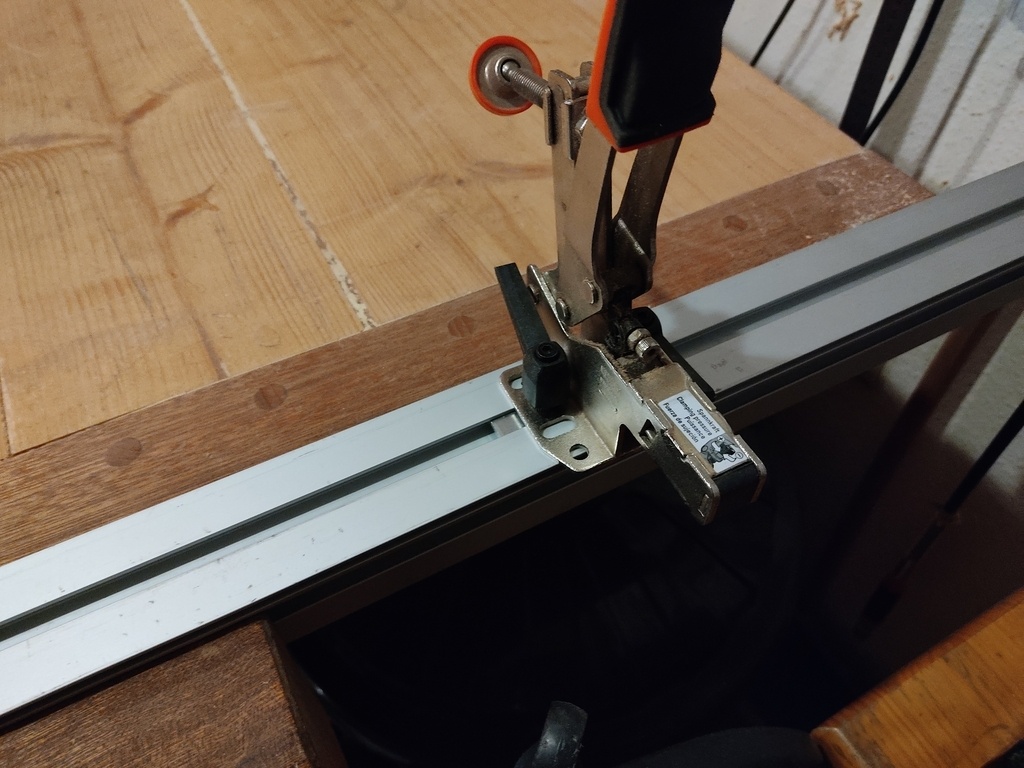

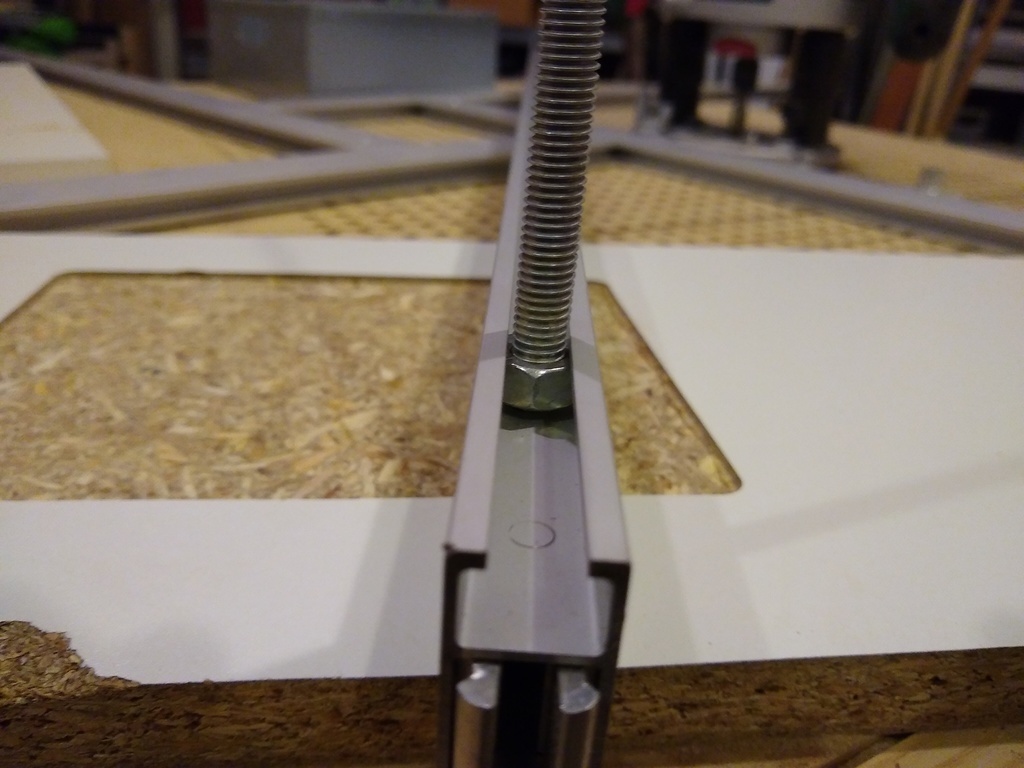

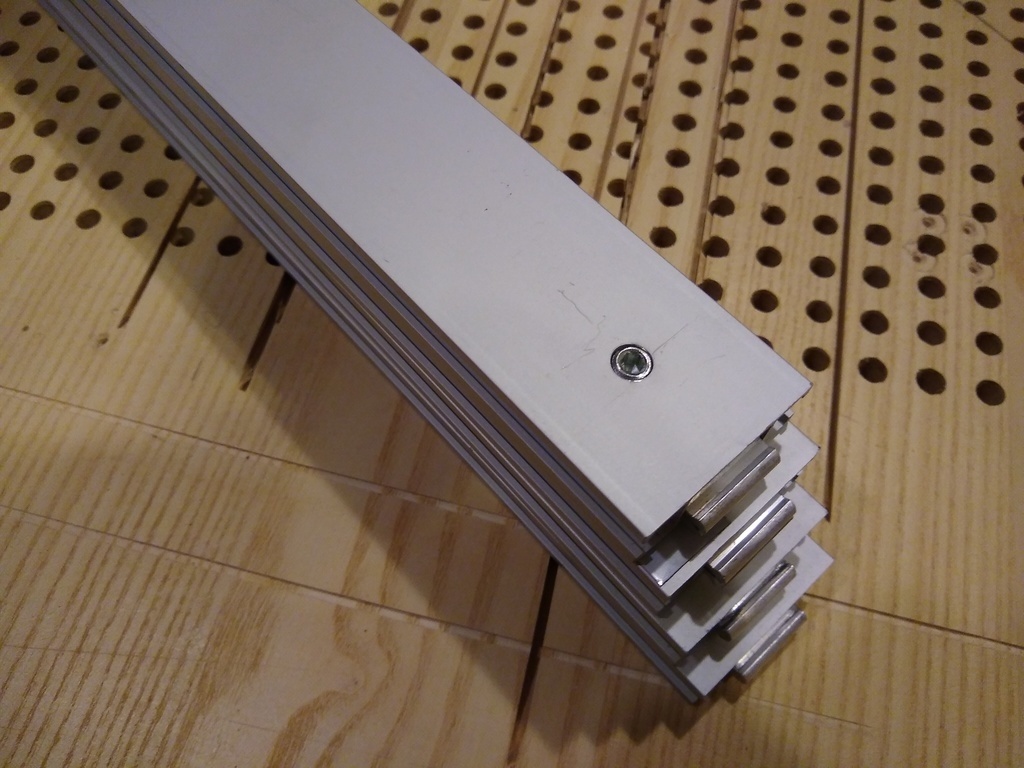

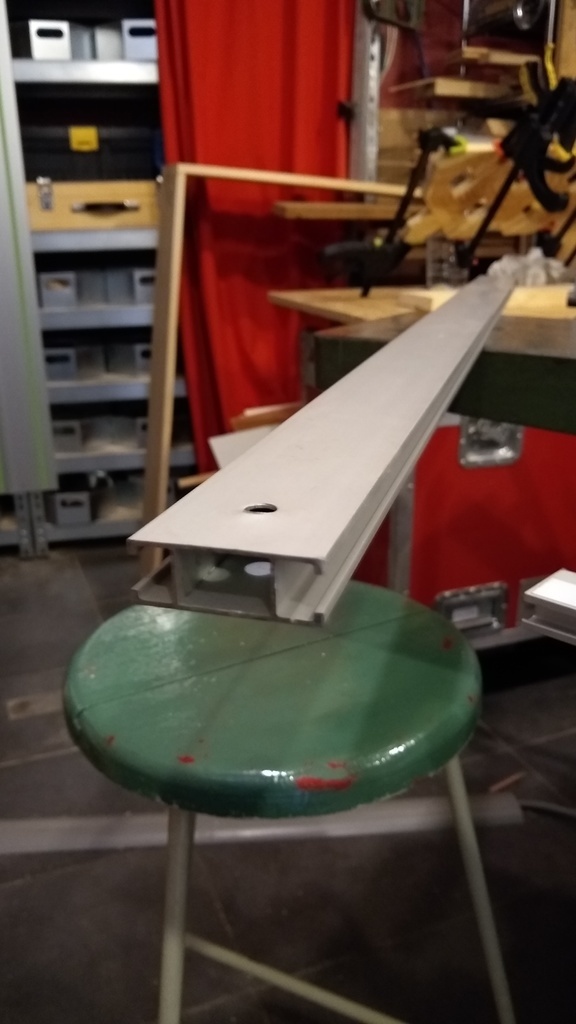

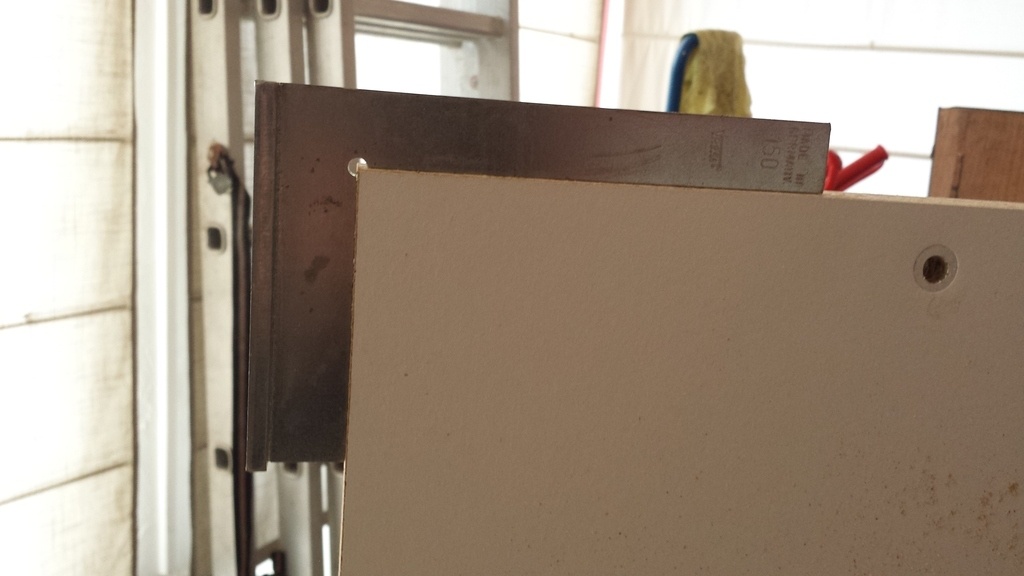

Ces profilés en aluminium ont été récupérés d'une ancienne structure d'un visuel promotionnel, j'en ai 8 les dimensions 950mm x 45mm x 18mm. Dès que j'ai vu le système de fixation qui se met d'équerre au serrage, j'ai immédiatement pensé à sa reconversion...

Pour les profilés restants, je vais probablement les découper pour en faire des rails de réglage.

Publié
