Florian Gury

Petit Bateau

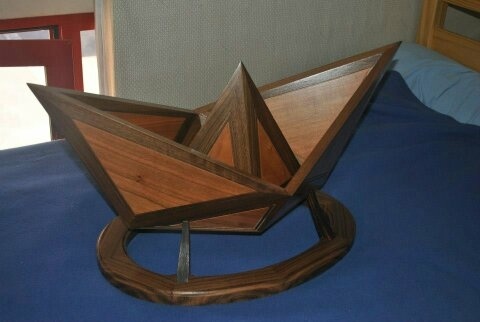

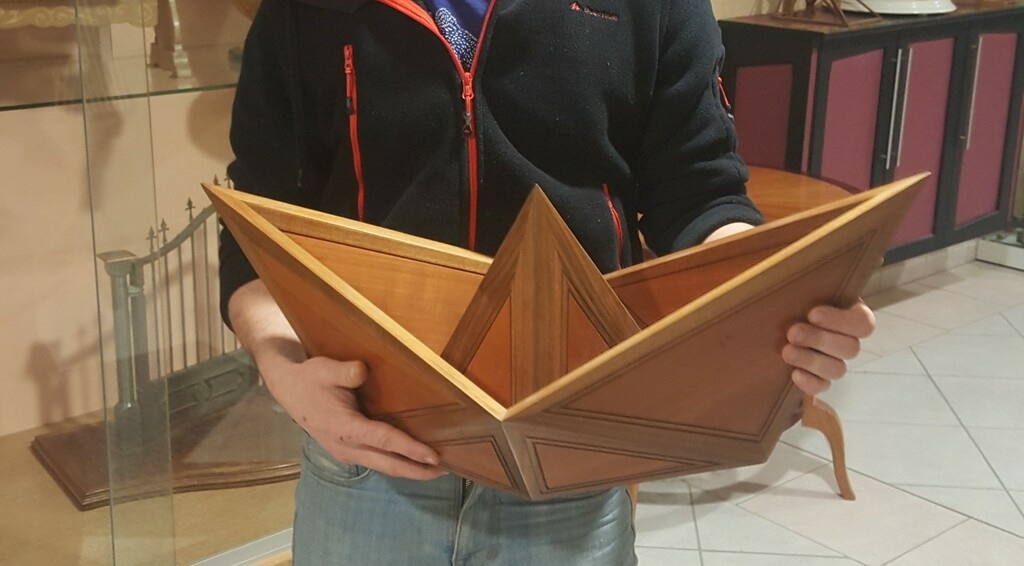

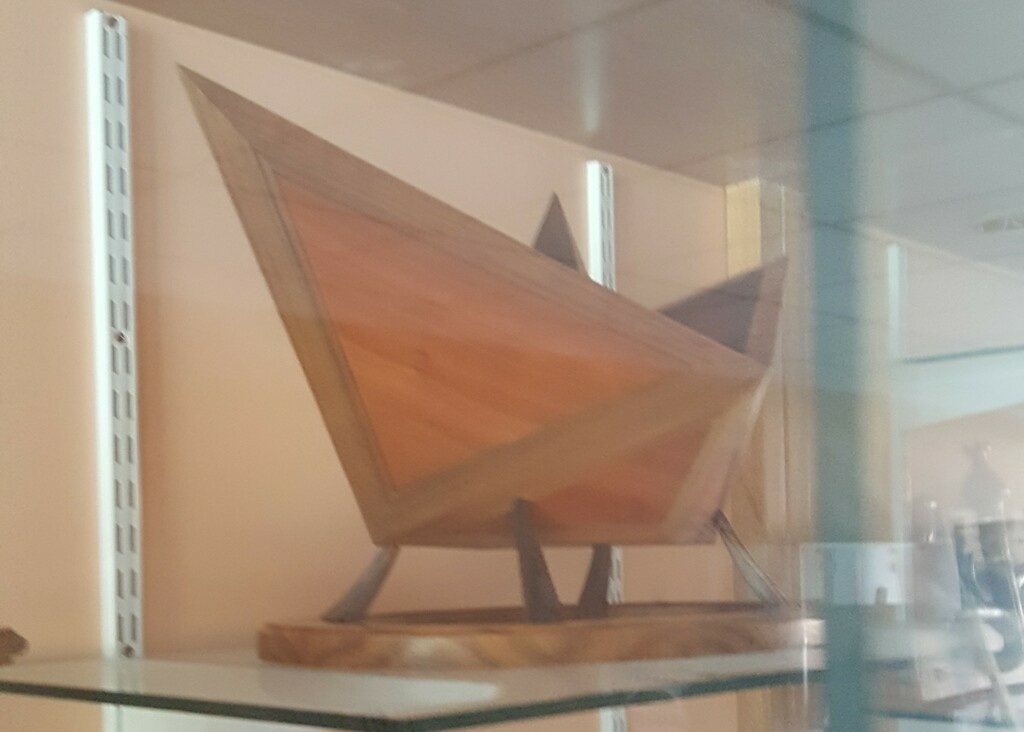

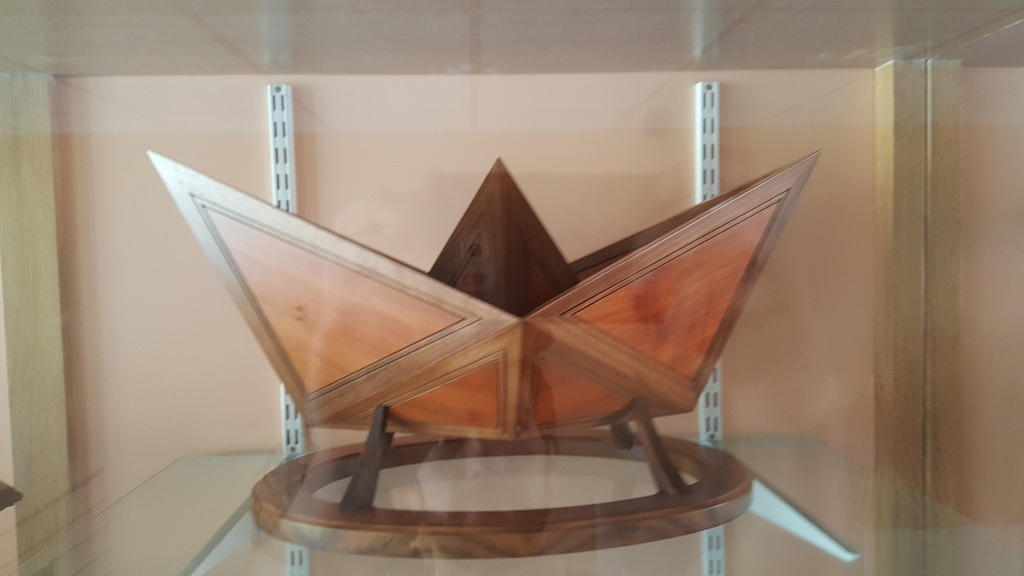

Bateau en arêtier.

Je n'ai malheureusement pas plus de photos à vous présenter (je sais que certains vont me le reprocher :) ) mais ce bateau date de 2013 et je n'avais pas réalisé de photos de la réalisation.

Je n'ai pas non plus grand-chose à vous dire non plus sur cette réalisation si ce n'est que c'est un bon exercice de géométrie descriptive pour tous ceux qui veulent avancer dans l’arêtier.
On y retrouve les principales complexités d’arêtier.

Pour ceux qui veulent s'amuser, je devrais pouvoir vous sortir les cotes de base en forme de sujet et le dessin final (je n'ai pas de base .CAD seulement mon plan que j'ai retrouvé 6 ans plus tard dans un coin de l'atelier) que je pourrais refaire au propre .

Mis à jour

Publications associées


Discussions

Florian Gury a publié la création "Petit Bateau".
il y a 8 mois
dependancesbois
( Modifié )

Vraiment très beau!!!
j’adore, ça pourrait être un super exercice effectivement !!!
Juste trouver (prendre) le temps de s'y pencher!!!
encore bravo!

Florian Gury

Merci !
Je vais voir pour y ajouter le "sujet" de base et le dessin final alors :)

sylvainlefrancomtois

Florian Gury Ne te gène surtout pas !👍

dependancesbois

Génial! Ça me fera un projet de plus ! En plus de reprendre le pas a pas sur l'aretier !

Laurent51
( Modifié )

C'est très joli et mignon.

Je me pose quand même cette question: le prochain exercice, c'est une cocotte ? 😉

Florian Gury
( Modifié )

Laurent51 figure toi qu'avant de réaliser ce bateau, j'était tenté par la cocotte et avait commencé le plan ! mais le problème était au niveau de la faisabilité a une échelle pas trop imposante ! (le bateau correspond a une feuille DIN A0 plié , facile pour reprendre les cote de base !)

Laurent51
( Modifié )

Merci pour le retour d'information.
Je ne sais pas plier une cocotte… mais je peux faire une grenouille sauteuse, en origami bien sûr.
En dehors de ces "questions" idiotes, comment tout cela a-t-il été assemblé ?
Surtout les coupes de montants et traverses, si on peut encore les appeler comme ça ?

Florian Gury

Laurent51ça se tente .. !

kaj
( Modifié )

Que du très beau, je suis un peu jaloux mais je ne le dirais pas!

Florian Gury

même pas peur !

cereus45
( Modifié )

kaj tu peux nous faire un catamaran pour soulager ton égo 😜

kaj

cereus45 tu es sympa, au contraire je suis content de voir tout ça, pour le catamaran ce sera pour une autre vie !

cereus45

kaj je le vois comme ça aussi 😉😉

racmterrof

Bravo!

Philippe Gelard
( Modifié )

Chouette!!! J'adore!!! En plus il est très bien exécuté!

trente six seb

J'aime beaucoup et si c'est un bel exercice, ne te gène pas pour nous donner le sujet.
(même s'il faudra attendre pour que je puisse me lancer dans un projet comme ça).
Pour reprendre la question de Laurent51, quels sont les assemblages ? tenon mortaise et panneau inséré dans une rainure ?
Et la partie intérieure ? elle est assemblée comment à la la coque ? Il y a un fond plat en panneau ?

Florian Gury
( Modifié )

trente six seb en faite le sujet de base est simple . prener une feuille DIN A0 et plié la en forme de bateau . vous obtiendrez ainsi les dimensions de base :)
pour répondre à Laurent51 les aretiers ne sont pas d'une seul pièce.
L'ensemble a été traité en aretier à panneaux. c'est à dire que jai assemblé indépendamment chaque face, les traverses sont à plat joint et les panneaux en rainures languette , puis j'ai toupiller l'angle de coupe pour l'assemblage des panneaux .
Pour que ça tienne mieux jai fait une fausse languette de 2mm entre chaque panneaux.

trente six seb

Il est donc creux, comme le pliage, sans base ?
Ca aurait simplifié les assemblages mais cela n'aurait plus été une copie conforme.

Florian Gury

en effet jai oublié de mentionner ce point . il y a bien un panneau sous le "mat" qui est en feuilleur dans la coque .
ce n'est donc pas exactement une copie .
mais cela était grandement plus facile pour le collage et le vernissage

trente six seb

Merci du détail. Je ne suis pas sûr d'avoir tout bien compris mais avec le plan, ça confirmera si je visualise bien ou pas.

trente six seb

pour répondre à Laurent51 les argentiers ne sont pas d'une seul pièce.

Sinon dans ta phrase ci-dessus, "argentiers" c'est ton correcteur d’orthographe qui cherche à nous enduire d'erreur alors que tu as écrit "arêtier" ?

Florian Gury

oups . exact , cest bien les aretiers .
j'espère pouvoir poster le plan Assez rapidement
