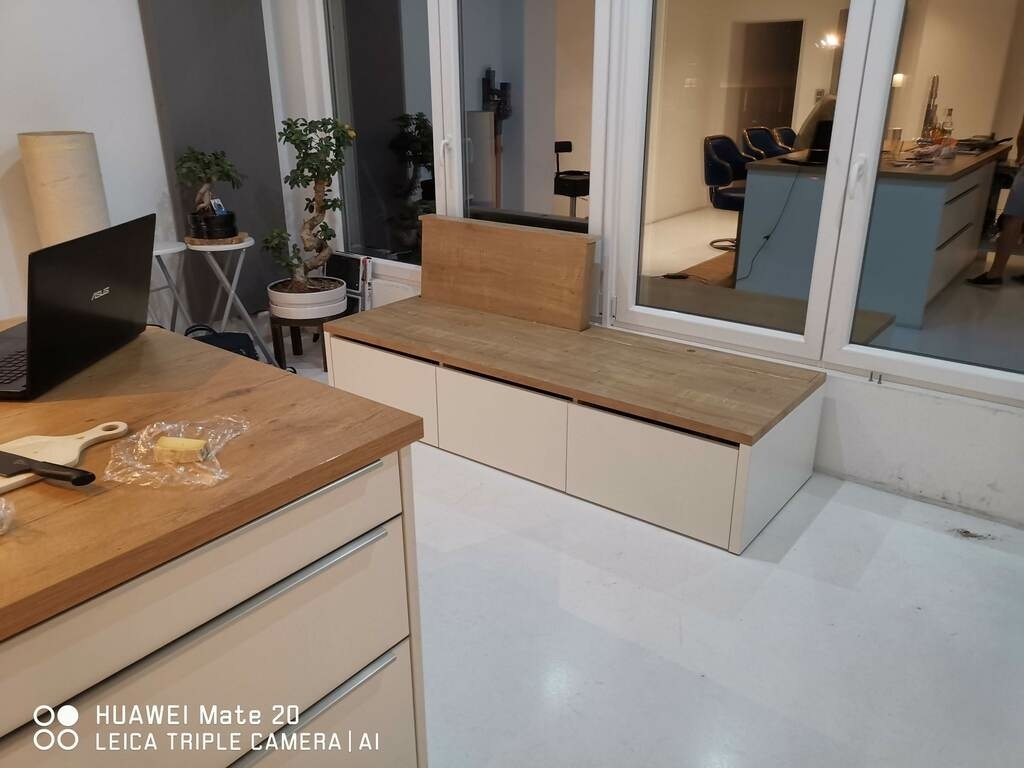

Meuble banquette à dossiers coulissants


Voici petite demande d'un ami de la famille....

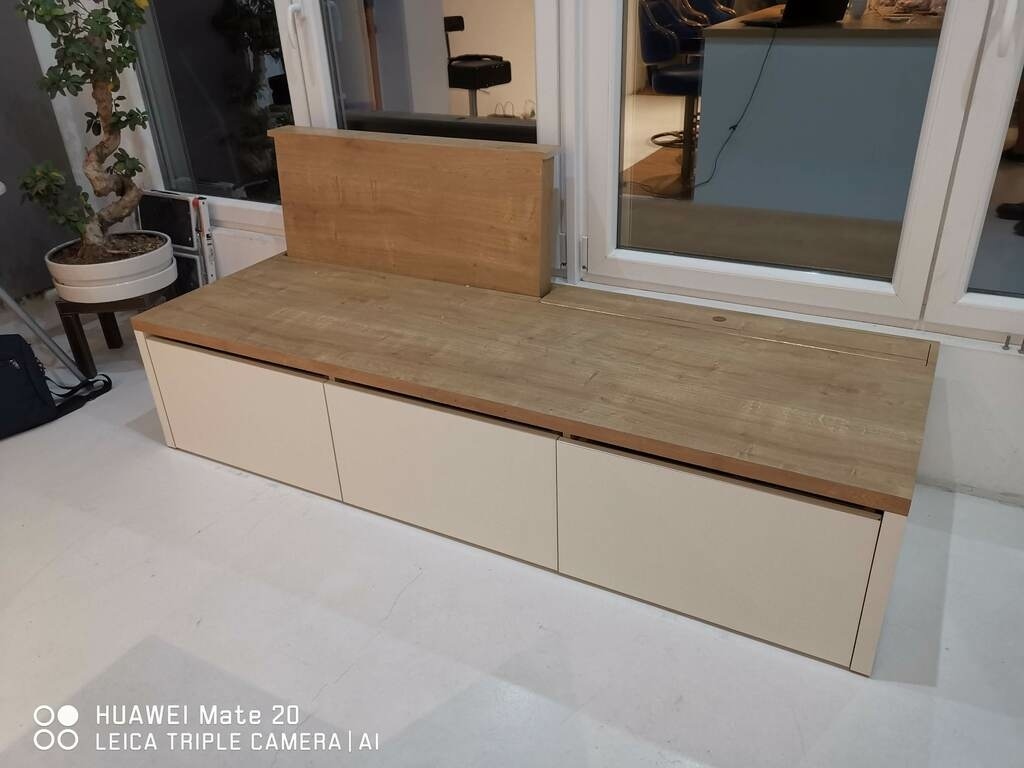

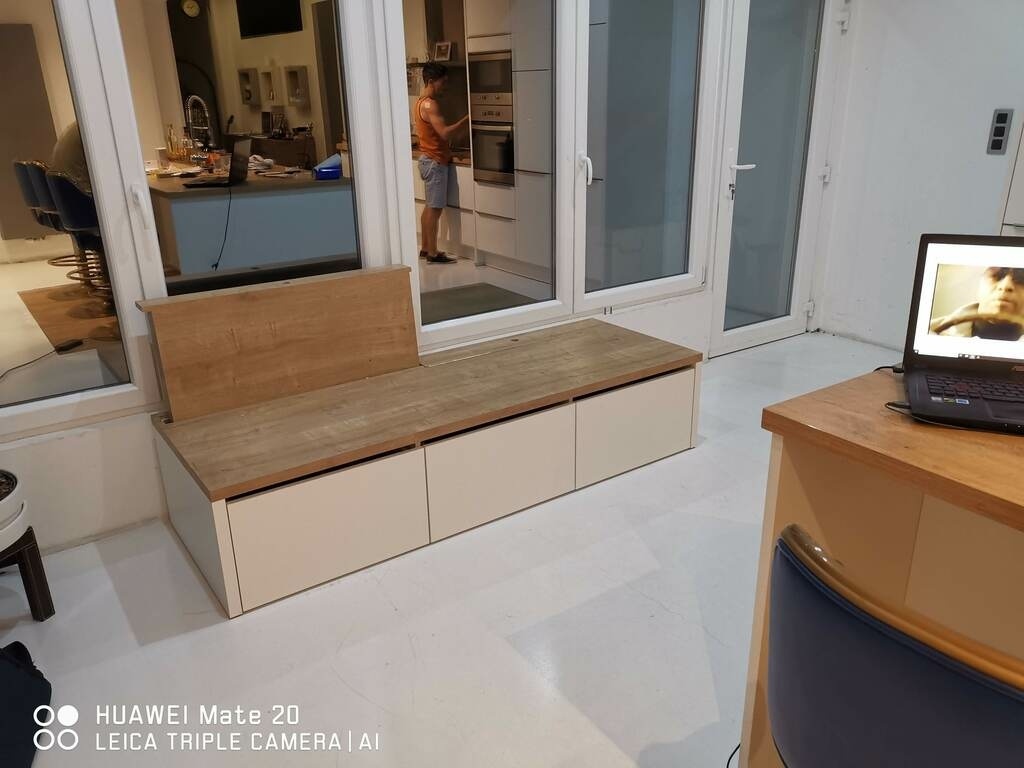

Un meuble banquette pour sa cuisine dont le dossier est scindé en deux parties qui
doivent être rabattables afin de pouvoir ouvrir une fenêtre ou l'autre du châssis situé derrière.

Structure en multiplex bouleau 21 plis pour la résistance aux contraintes.

Le meuble entièrement stratifié afin de correspondre aux couleurs déjà présentes dans la pièce.

Les deux dossiers sont montés sur des coulisses à 116Kg de résistance. Les coulisses sont fixées sur des renforts doublés,contrairement au plan. J'ai fait fabriquer deux petits butoirs qui se placent dans les coulisses afin de les bloquer en position haute.

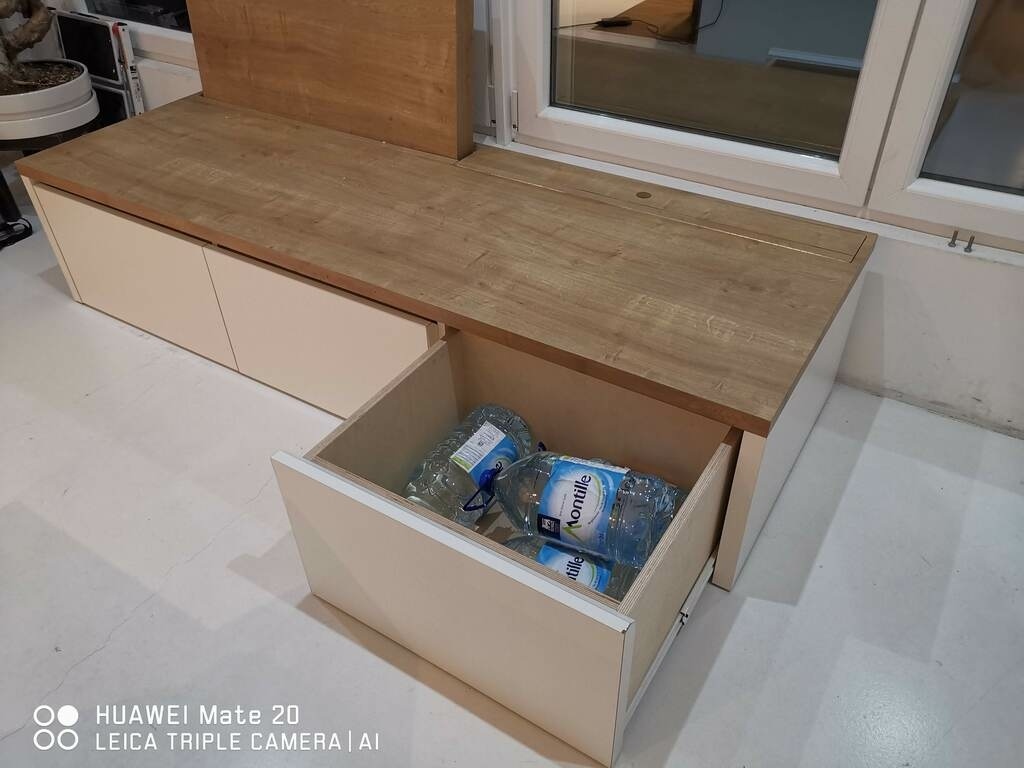

Les trois tiroirs sont sur des coulisses à retour automatique.

J'ai pu profiter des ateliers de l' IATA pour la fabrication de ce meuble.

Ps : Le petit éclat sur le tiroir a été rectifié lors d'un autre passage ;-)

Mis à jour

Publications associées


Discussions

AzouraFlav  a publié la création "Meuble banquette à dossiers coulissants".
il y a 11 mois
dependancesbois
( Modifié )

bonne idée! comment la banquette tient elle en position haute ?

je s'appelle Groot
( Modifié )

Il y a dans les coulisses des trous.
Ces trous sont censés nous laisser visser la coulisse sur le bois.
Par chance, sur le modèle de coulisses que j'ai pris, il y a un trou de 11 mm de diamètre qui correspond avec la fin d'ouverture...
J'ai donc un arrêt en aluminium glissé dans cette ouverture afin de maintenir la coulisse ouverte...

J'espère que mon explication est claire...
Dans le cas contraire, je prendrais une photo lors de mon prochain passage..

dependancesbois
( Modifié )

AzouraFlav je s'appelle groot ! ce qui veut dire "merci pour la réponse"!
Je vois à peu près ; maintenant si tu as l'occasion de rajouter une photo...

je s'appelle Groot
( Modifié )

dependancesbois Oui, oui, c'est bien ça
