Pierrot

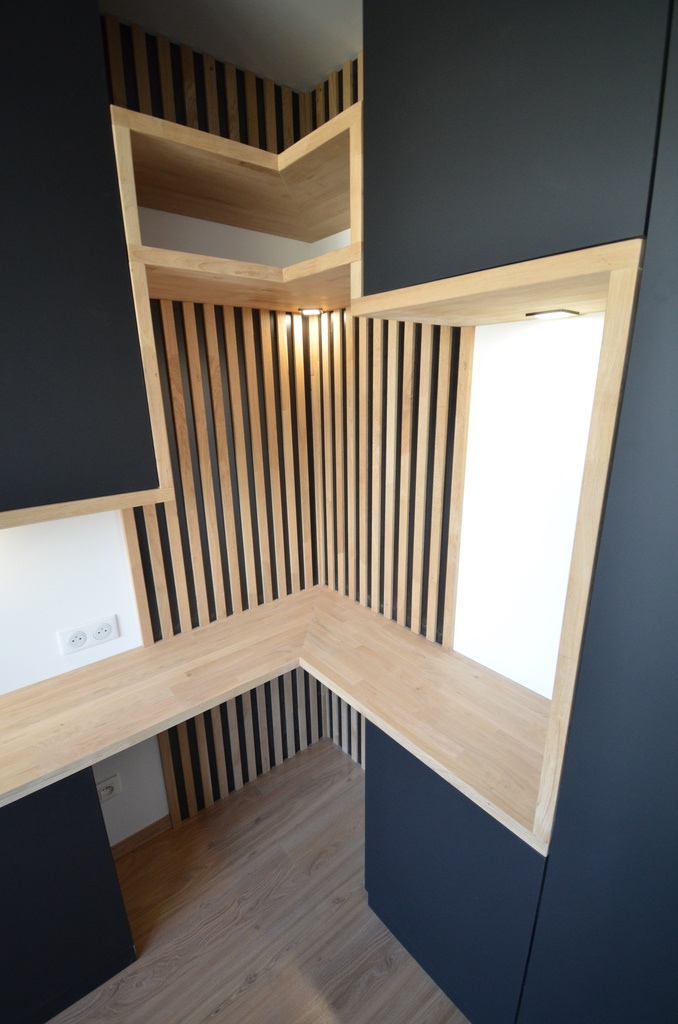

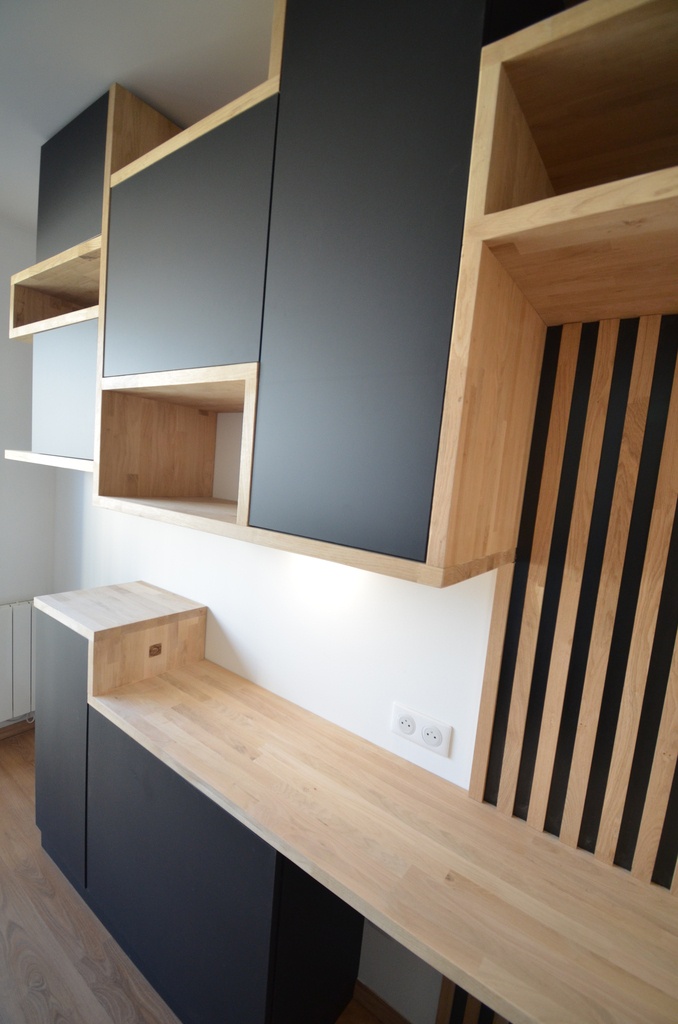

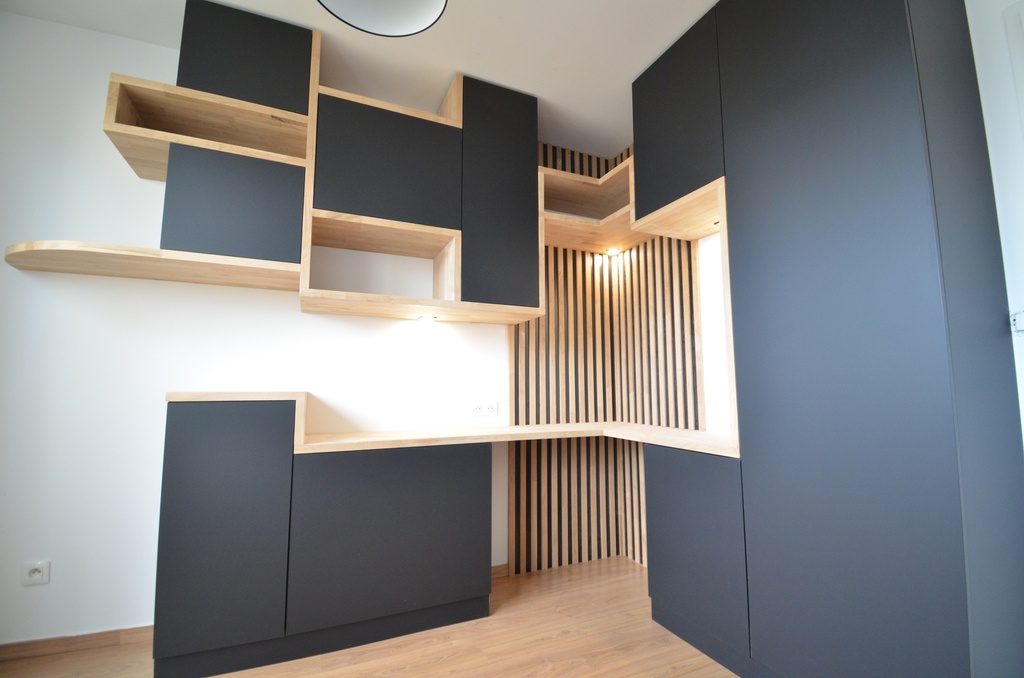

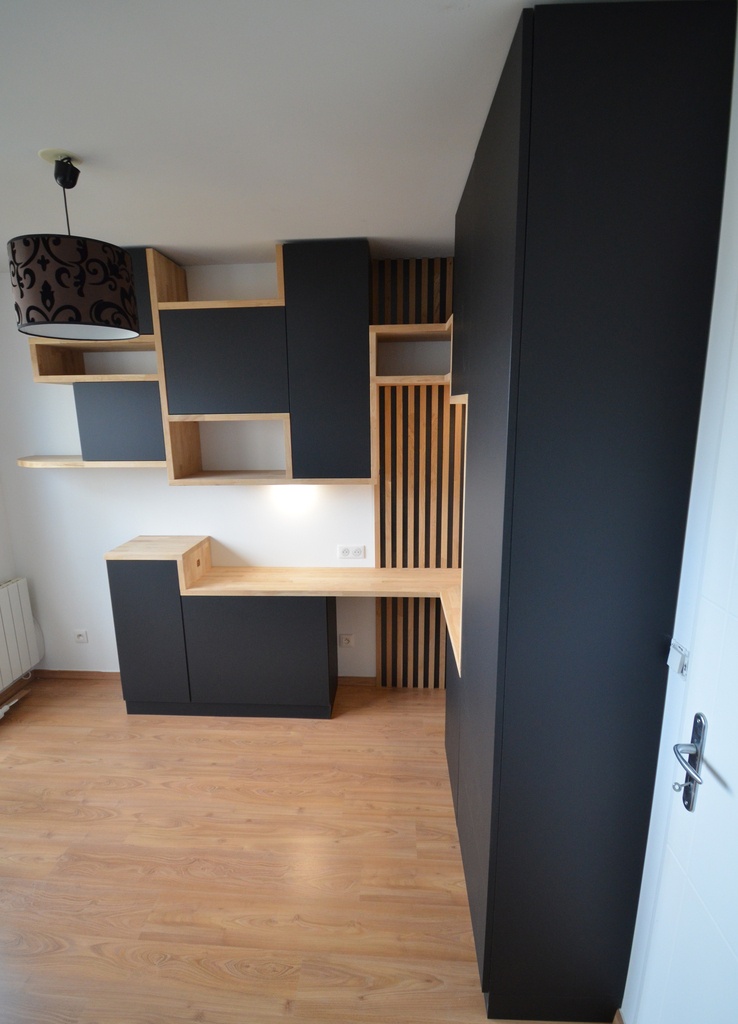

Agencement bureau sur-mesure Chêne/Strat noir mat


Agencement de bureau sur-mesure avec tablettes/tasseaux/niches en chêne lamellé-collé et caisson en stratifié Egger Perfect Sens Noir mat.
Le plus compliqué a été la mise en place de toute la fixation aux murs (mur de gauche en béton derrière 120mm de polystyrène isolant => chevilles de 200mm et mur de droite en placo simple) et les passages de câbles pour l'alimentation des spots led intégrés avec interrupteur inductif au travers de la tablette verticale de droite.

Publications associées


Discussions

Pierrot  a publié la création "Agencement bureau sur-mesure Chêne/Strat noir mat".
il y a 1 an
Oak

C'est très réussi. Quelques photos des compartiments ouverts me manquent un peu ☺

dependancesbois
( Modifié )

Très bel ensemble ! Pas de sur-cyclage ?

Pierrot

Juste le patch signature avec mon logo: c'est une ancienne tête de lit en chêne que j'ai fait découper et graver au laser!

Aricorouge
( Modifié )

Ca pète, le mariage des 2 couleurs est juste magique

Pierrot

Merci! Oui ça me plait beaucoup aussi

LatelierdeFab
( Modifié )

Tres belle réalisation, bravo, j aime beaucoup ce melange de matière
Comment as tu traité les chants du perfect sens ? Aurais tu des photos en gros plan car j ai le meme type de projet avec du blanc et j ai peur de la qualite de finition en plaquant avec une conturo ...

Pierrot

Tu n'as pas confiance en la conturo? (je pense investir)
Pour l'instant je fais tout plaquer mes panneaux par mon fournisseur sauf formes arrondies! ;-P

LatelierdeFab

C est pas que je n ai pas confiance mais avec des panneaux "haut de gamme" et ce type d agencement il faut une finition parfaite et avec une conturo c est pas facile. Déjà tu n as pas de bouffe tout en entree de machine donc pas facile d'avoir des coupes nickel, nettes et sans aucun decalage d inciseur (meme 1/10ème), le moindre défaut va se voir sur le liseret de colle avec du blanc et noir ca peut passer car il y a des colles blanches et noir mais quand tu dois faire du gris par exemple tu peux te retrouver avec un beau liseret de colle "transparente" bien degueulasse.

LatelierdeFab
( Modifié )

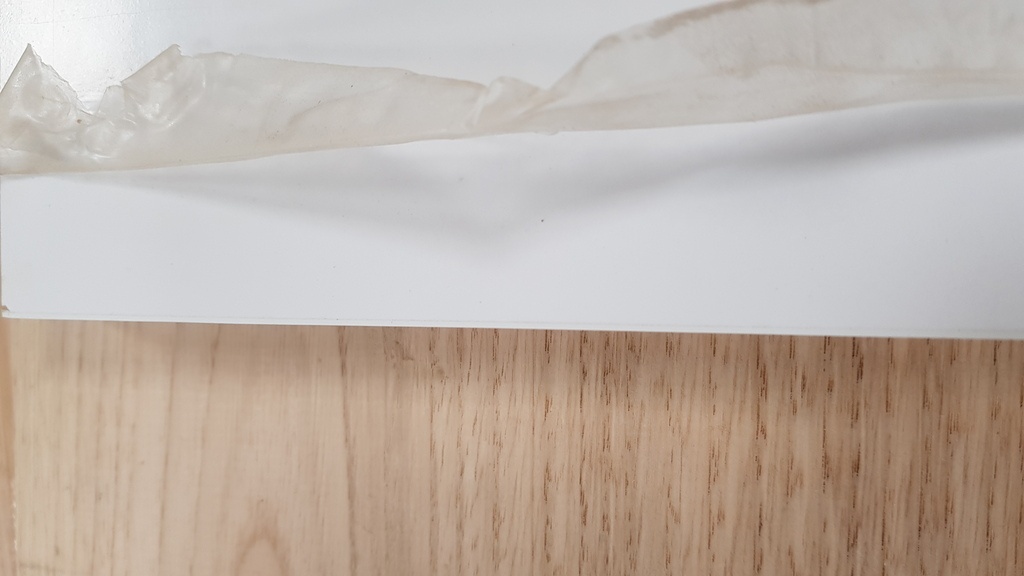

J ai reçu l echantillon et j ai tente de plaquer sur le morceaux donné un chant blanc basic avec de la colle couleur blanche pour voir ce que ca pouvait rendre. J ai pris en photo les deux cotés du panneau pour t illustrer ce que je te disais avant,les defauts que tu peux avoir avec un léger decalage d'inciseur ( et la c est blanc sur blanc donc juste une différence de nuance quand tu parts sur de la couleur ou autre c est bien bien pire ...)

Pierrot
( Modifié )

LatelierdeFab d'acc je comprends par contre j'ai pas ta photo en pièce jointe...

LatelierdeFab

Je les reprendrais demain

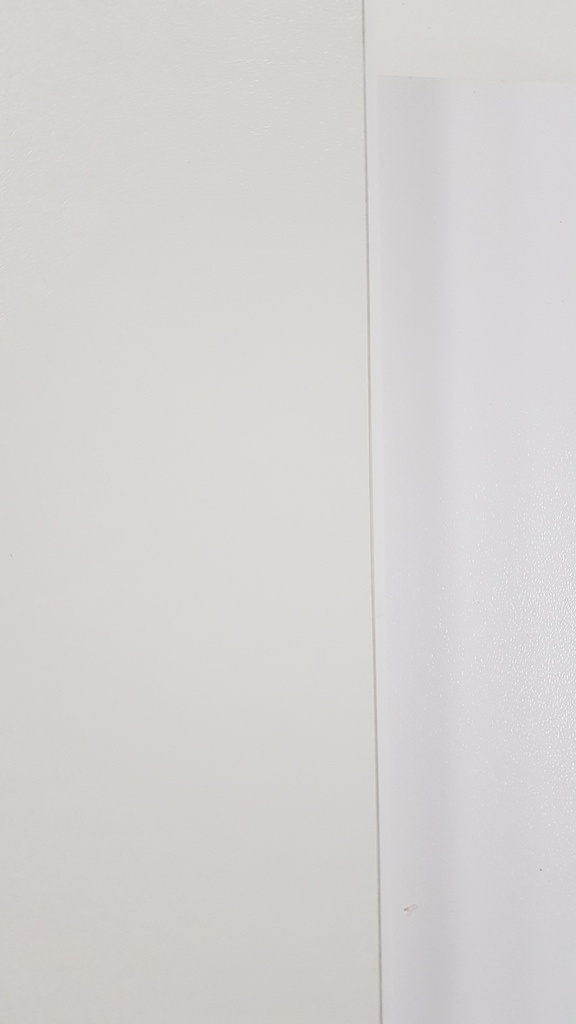

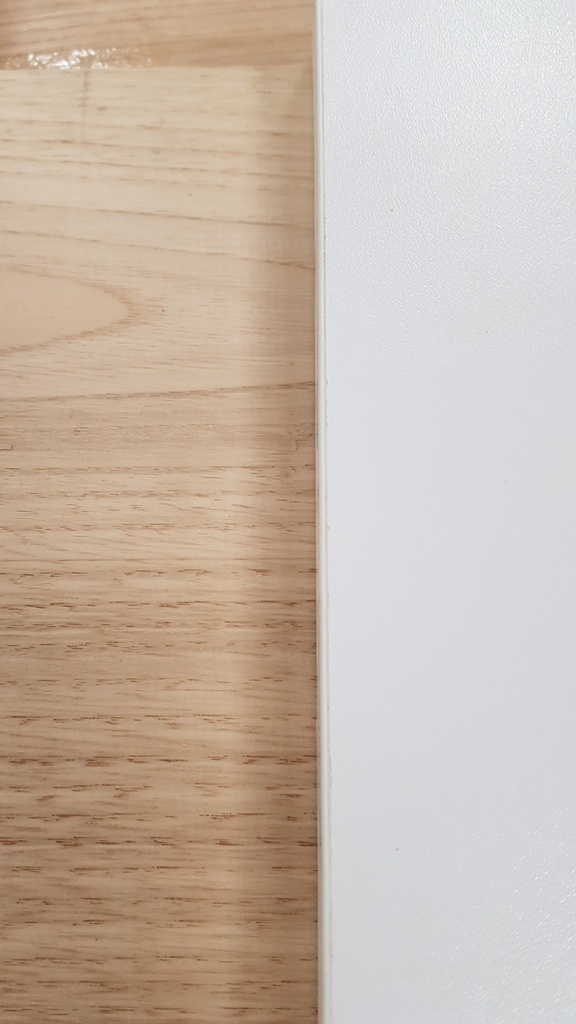

La c est une photo avec du blanc et la colle "transparente"

Pierrot
( Modifié )

C'est le chant coordonné plaqué par Lalliard (il faut savoir se simplifier la vie des fois! ;-P )

LatelierdeFab

Oui c est sure mais ou je me trouve je pense que de faire plaquer les chants risque de me revenir tres chère

Pierrot
( Modifié )

LatelierdeFab

mais ou je me trouve

C'est à dire?

fred01

pierrot tu es trop fort !!!
comment tu as fixé la partie de gauche avec des chevilles de 200mm .je ne vois rien elles sont encastrait dans ton meuble ?

LatelierdeFab
( Modifié )

Pierrot
En corse, on n a pas trop le choix des distributeurs

Pierrot
( Modifié )

LatelierdeFab : Ah oui, tu es peut-être plus limité dans le choix... Tu as qui comme grossiste sur l'île?

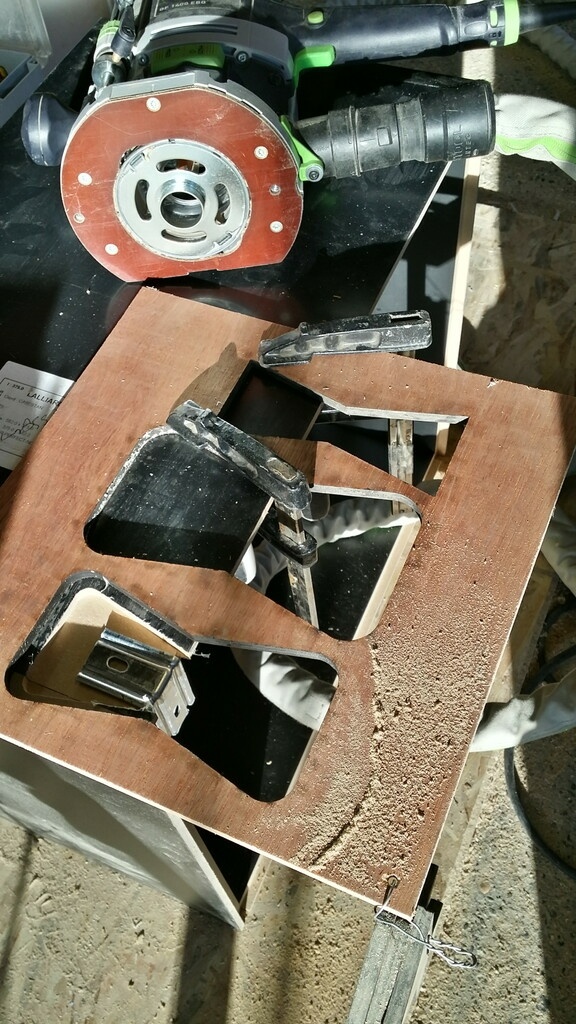

fred01 : les équerres sont fixées sur les tablettes chêne et noyées dans l'épaisseur des caissons noir que j'ai défoncés. Il ne reste plus qu'une découpe dans le fond pour laisser passer la vis au travers de l'autre aide de l'équerre.

fred01

ok merci pierrot

Mike0411
( Modifié )

J'adore ! Très bon boulot.
Je ne connaissais pas ce stratifié mat il a l'air top !
Sans faire d'injure mais juste parce que la finition m'y fait penser, ce stratifié revient plus ou moins cher que du mdf teinté masse ?

Pierrot
( Modifié )

Le Perfect Sens doit être plus cher Mike.
Après ce n'est pas le même rendu ni le même entretien je pense...

Mike0411
( Modifié )

Pierrot pour l'entretien j'en doute pas. Pour le rendu je te fais confiance car je ne connais réellement que le Valchromat

Pierrot

Je t'envoie un échantillon si tu veux? (j'ai pas d'action chez Egger ;-P )

Mike0411
( Modifié )

Super Pierrot Merci ! J'adore vraiment cette communauté de boiseux bienveillants 😊

Sinon petite question d'ordre pratique, comme tu as fait plaquer tous les chants il est évident que tu as du donner précisément au fournisseur toutes tes cotes de façades ou autres joues.
Tu as donné tes cotes théoriques et construit la structure autour des façades ou tu as construit la structure et mesurer les façades avant de passer commande au fournisseur ?... ou autre ?

Pierrot
( Modifié )

Salut Mike0411 ! comme tu as pu voir après mes croquis de propositions esthètiques je dessine en 3d les agencements pour bien tout optimiser au niveau des volumes et préparer mes débits. Je commande mes découpes+ plaquage à partir de mes plans.
Je fais un listing de mes montants et traverses que je numérote par type. Après je prend 5mm de jeu sur tout le pourtour entre la porte (4 chants plaqués) et le bord extérieur des caissons (1 chant plaqué).
Une fois tous mes débits réceptionnés je les assemble par dominos collés.

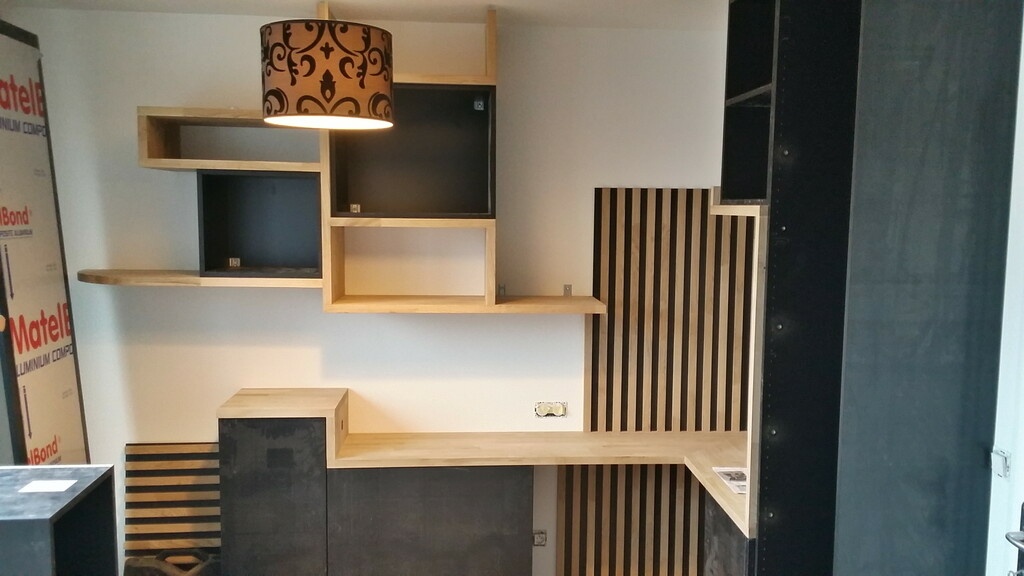

Ici j'ai ensuite construit le cheminement de tablettes en chêne autour des caissons en pensant aux fixations murales et caissons sur tablette avec un jeu suffisant pour glisser ces derniers en positions après ancrage mural.
Le moment crucial etait le positionnement de la première tablette horizontale à gauche par rapport à l'angle du mur pour avoir la place d'y glisser la niche d'angle qui est monobloc.
Après c'est une espèce que jeu de Tetris.... ;-p

Mike0411
( Modifié )

Ok c'est très clair ! Merci Pierrot !

ren22
( Modifié )

Salut Pierrot, je suis aussi fan de ton meuble !
Ca représente un gros surcoût de tout faire couper à dimension et plaquer par le fournisseur?
Sur les portes, en considérant le jeu, tu te retrouves donc avec une dimension réduite de 10mm par rapport à ta dimension initiale ? Par exemple si la porte faisait 900mmx300mm, tu commandes a 890mmx290mm, est ce bien ça ?
Pour les fonds des caissons, tu as fait une feuillure simple sur les côtés des caissons ou directement un assemblage avec les dominos bord contre bord?

Merci,
Bonne journée,

Pierrot
( Modifié )

Salut ren22 et merci!
Oui c'est bien ça. Au niveau des jeux des portes ça peut varier si tu as des portes jumelées (3 portes fixées sur un seul et même montant) ou biensûr sur des portes encastrées. Je prends en géneral 5 à 10mm de jeu au total.
Pour la presta de découpe + chant dans ce cas il y en avait pour environ 200€.
Si tu calcules le temps de main d'oeuvre nécessaire pour une personne (je bosse seul contrairement a mon fournisseur qui est en plus équipé de manutentionneurs a ventouses + machines industrielles) pour manutentionner des panneaux de 2.8x2.07m sans les abimer + les débiter + plaquer tous les chants (collage + affleurage + finitions...) c'est autant d'argent et de temps économisé pour travailler du vrai bois!
Je fais mes assemblages de caissons bord a bord avec donimos + feuillure pour le fond en méla ép.8mm collé/cloué.

LatelierdeFab

Ah oui! A ce tarif là 200€ la decoupe et le plaquage je signe desuite je pense qu il n y a pas trop à réfléchir.

ren22
( Modifié )

Salut Pierrot , merci beaucoup pour toutes ces infos!!! C est clair que pour 200 euros, il faut pas se priver vu le gain de temps et la manutention des plaques en moins !! Merci !!!

Le Riflard et la Varlope
( Modifié )

Très beau et réussi Pierrot . Quand tu dis stratifié, tu veux dire melaminé ou tu as réellement fait ou fait faire les placages?

Pierrot

C'est du panneau déjà plaqué auquel j'ai fait plaquer les chants (0.8mm)

ren22
( Modifié )

Pierrot, qu'utilises tu comme dent de lame pour éviter les éclats sur ce type de mela?

Merci d'avance

LatelierdeFab
( Modifié )

Le perfect sens est un panneau de chez egger

Le Riflard et la Varlope

Oui je sais mais pour moi c'est du méla ou du laqué. Peut-être que je me trompe, ou tout simplement est-il décliné en strat comme souvent. Même si ici à part faire grimper le prix de la réalisation je ne vois pas l'intérêt de mettre du strat. D'autant que le perfect sense reçoit un traitement qui le renforce il me semble et autorise même la pose horizontale.

Pierrot

Oui c'est bien du mélaminé. C'est un abus de language de ma part.
Pour moi le mélaminé c'est pour les plans de travails et le strat en ép.19mm mais tu as raison

LatelierdeFab

Le perfect sens est un mdf plaque en parements avec cette mélamine "perfect sens" avec un touché velour et une tres beau mat (je crois qu il existe aussi en brillant) et en contre parement une mélamine classique "st2" finition givré. Il a surtout ete créé pour les facades de cuisines d ou l antivtrave de doigts.
(Se sont les explications de mon fournisseur, moi j attend toujours mon echantillon 😕)

Pierrot
( Modifié )

LatelierdeFab va sur "My Egger" et crée un compte pour commander tes echantillons. Livraison sous 2-3j!

LatelierdeFab

👍 super merci je connaissais pas

Séverine
( Modifié )

Superbe !

Pierrot
( Modifié )

Merci Séverine !

Boris Beaulant
( Modifié )

Le résultat est vraiment chouette !
Le panneau noir mat semble pas mal du tout. Ca laisse pas trop les traces de doigts ?

(Sinon, je crois que j'airai bien vu des petites coupes à 45° sur les raccords de plateau bois :) )

Le Riflard et la Varlope
( Modifié )

Boris Beaulant il me semble bien que justement le perfect sense est anti traces de doigts. Les panneaux Tmatt sont tops aussi et auto régénérants (nano tech).

Pierrot
( Modifié )

Boris Beaulant les coupes d'onglet sur les tablettes? Oui je comprends mais comme il y avait forcément des "T" dans le cheminement j'ai préféré me simplifier la vie (pour une fois et étant donné qu'il y avait déjà de quoi s'occuper!).

Boris Beaulant

j'ai préféré me simplifier la vie

Héhé, je me doute. D'ailleurs, tu as assemblé comment tes parties bois ? C'est collé ?

Pierrot

Comme toi je suis fan de la domino 500! ;-P

Moi764
( Modifié )

Bonjour, vous avez fixé comment au mur

Pierrot

Voir plus haut

Moi764
( Modifié )

Pierrot avec des équerre ?

BerengerDesign
( Modifié )

Superbe, une bien belle réalisation remplie de technicité.

Pierrot

Merci!

ren22
( Modifié )

Magnifique! Ca rend vraiment super bien!!!

Pierrot

Merci!

Niouniou
( Modifié )

C'est pas commun, le méla mat ! C'est chouette
Belle réalisation

Pierrot

merci!

ren22

C'est clair qu'il rend super bien ce mat! Ca fait réfléchir sur l'intérêt de faire une peinture mate sur support MDF. Personnellement à chaque fois j'y passe un temps fou.

kayou
( Modifié )

Je suis fan absolu !!...bravo
j'aime le design avec cette alternance mat et bois , c'est toi qui l'a conçu ??

Pierrot

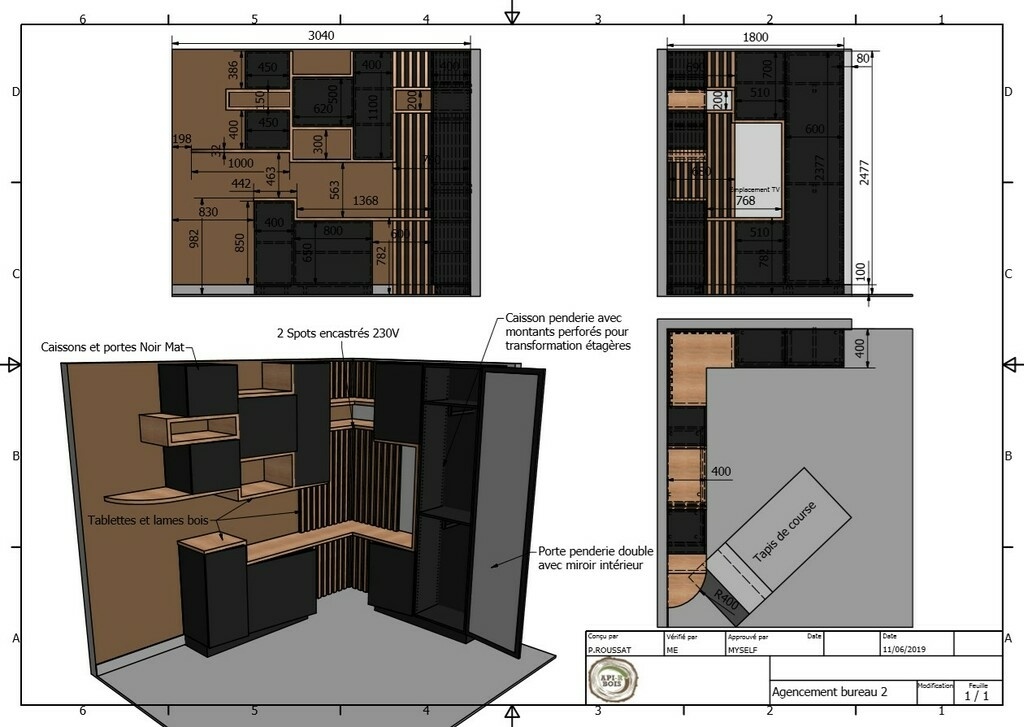

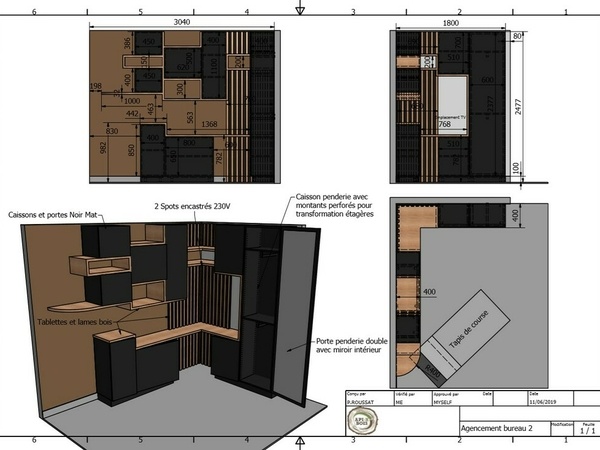

Merci! Oui (voir mise en plan jointe)

belledonnebois
( Modifié )

Super beau j'adore !
Une petite question: avec le push to open et le mat , ce n'est pas tout de suite plein de traces de doigts ?

Pierrot

Héhé!
C'est un bureau pas un atelier de plâtrier! ;-P

Stephanecap
( Modifié )

c'est trés beau, ça donne des idées
Bravo

Pierrot

Merci c'est le but ici: le partage!

Pascal Claes

Magnifique

Vianney - VICA
( Modifié )

Pierrot très beau projet. Tu utilises quel logiciel de 3D? Tu envoies une fiche de débit à ton fournisseur ou bien un plan 3D? Je travaille avec sketchup puis fiche débit avec les infos de placage mais j'hésite à passer avec un autre logiciel 3D compatible avec leurs machines pour envoyer direct un 3D et ils préparent directement les assemblages et rainures...

Niouniou

Le 3d directement ??? Je suis pas certain que beaucoup de fournisseurs de panneaux bossent avec du 3 d... Autant des fichiers dxf ou des plans de chaque pièce, mais direct le 3d, pas sûr du tout... Surtout que chaque machine a son langage et n'est pas compatible avec beaucoup de formats numériques... Tout ceci n'est que mon avis de "nouveau" menuisier venant de la conception 3d mécanique où les fournisseurs ne travaillaient (en 2018) presqu'exclusivement en plans 2d. Seules les pièces pas cotables et complètement gauches passaient par des 3d...

Pierrot
( Modifié )

Vianney - VICA Salut et merci! Je bosse avec un logiciel de mécanique (Inventor) et je fais mes listes de débits, y'a pas de solution miracle!

Vianney - VICA
( Modifié )

Niouniou Pierrot merci pour vos commentaires que je n'avais pas vu.
