la mouette

Modif Combiné 5OP KITY


Ce n'est pas une création en bois mais juste une amélioration de mon combiné 5OP KITY.

J'en avais un peu marre de passer au dessus des machines pour aller arrêter ou démarrer le moteur du combiné.

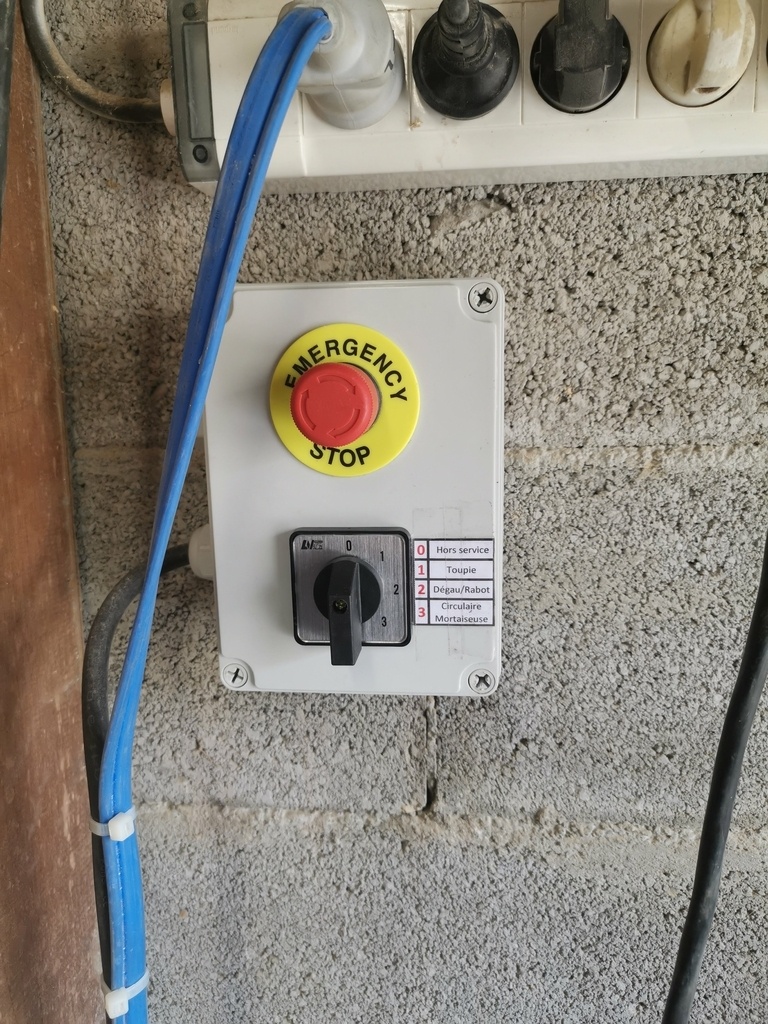

Je passe de 1 boite de commande de démarrage à 3 boites avec un sélecteur en fonction des machines ou groupe de machines que j'utilise!

J'ai rajouté pour sécurisé la chose des Arrêts d'urgence fonctionnel même si la boite est désactivé (c'est le principe des AU ;))!

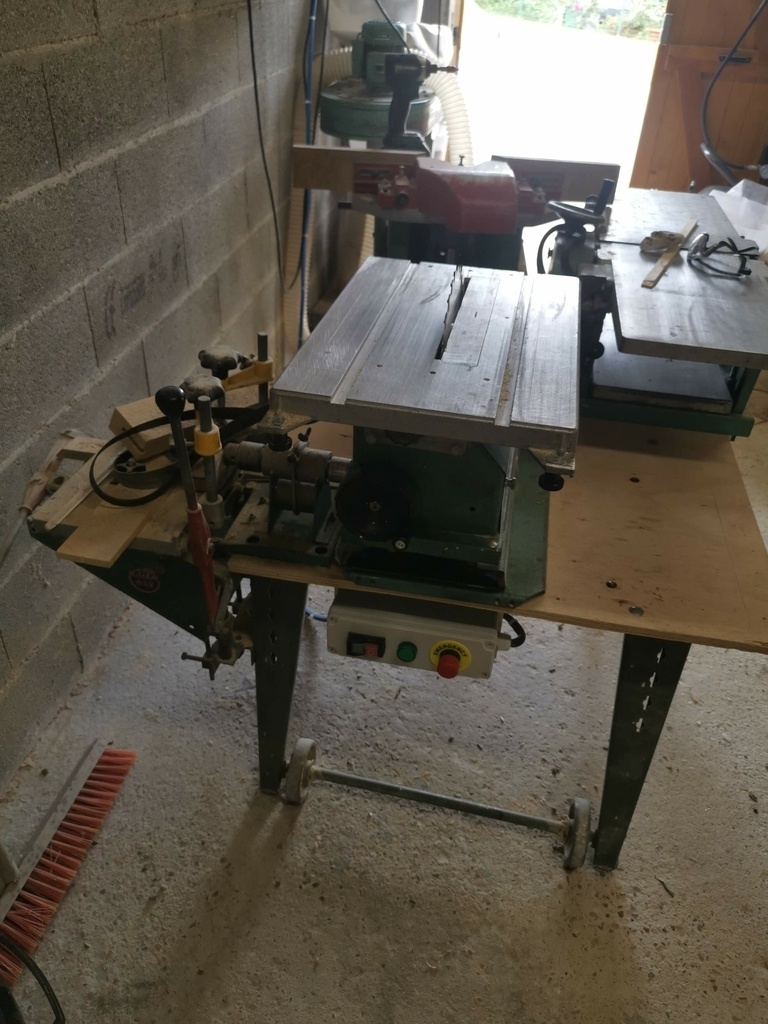

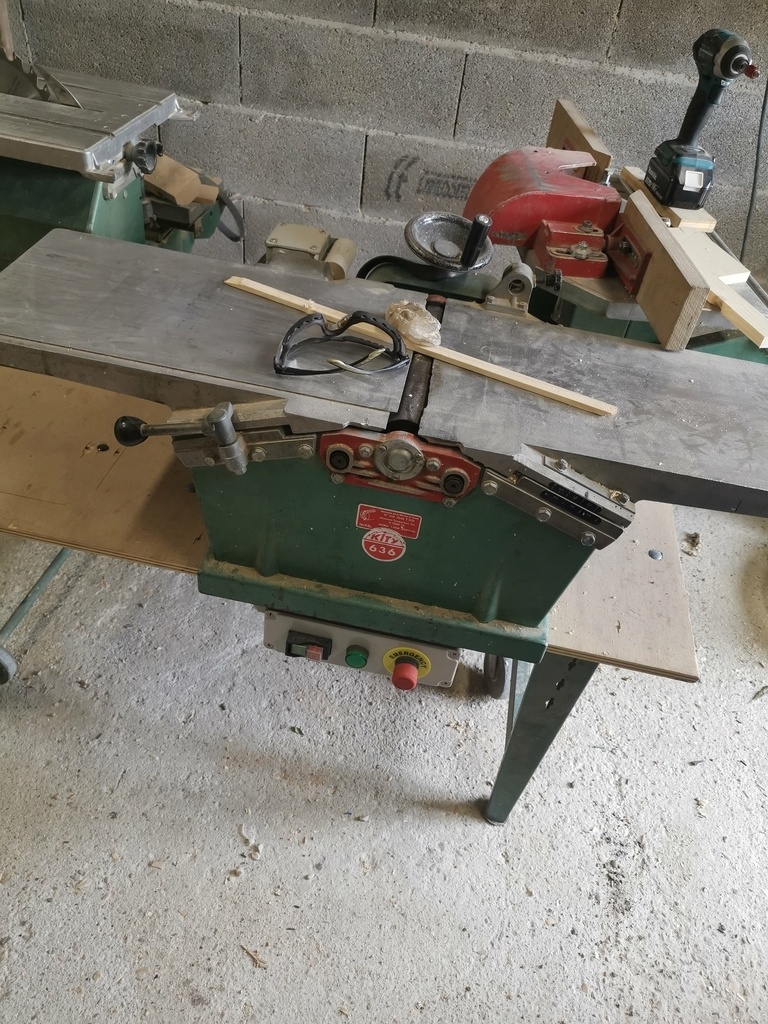

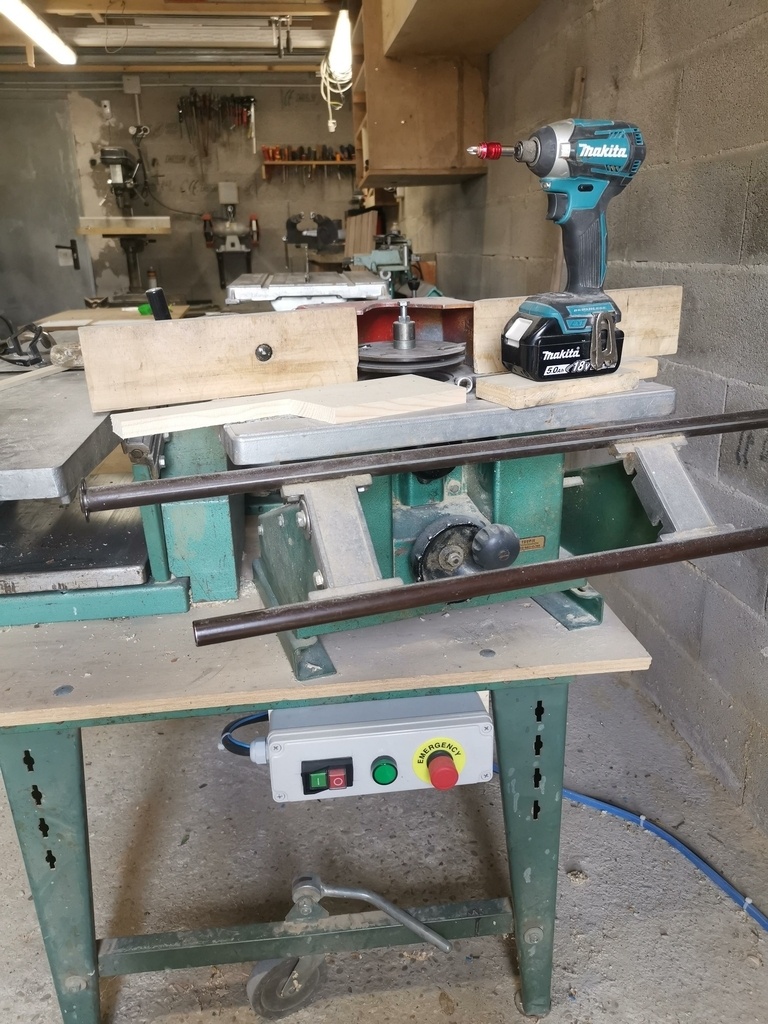

La lampe verte sur chaque boitier est juste une lampe visuelle pour savoir quel boitier est actif.

Je pose ça là au cas ou il y aurait des KITYSTES que serait intéresser.


Discussions

la mouette  a publié la création "Modif Combiné 5OP KITY".
il y a 1 an
regisF

Merci pour ce post, c'est super intéressant. Si tu as la possibilité/le temps, j'aimerais bien un plan des branchements électriques que tu as effectués (un plan de principe, genre, le fil bleu sur le bouton bleu ... :) ). JE ne pense pas être capable de sortir une installation comme celle la tout seul, mais je pense pouvoir suivre un plan en l'adaptant un peu (j'ai les "mêmes" machines mais chez Lurem).

Merci 👏🏾

Regis

la mouette
( Modifié )

oui pas de problème.

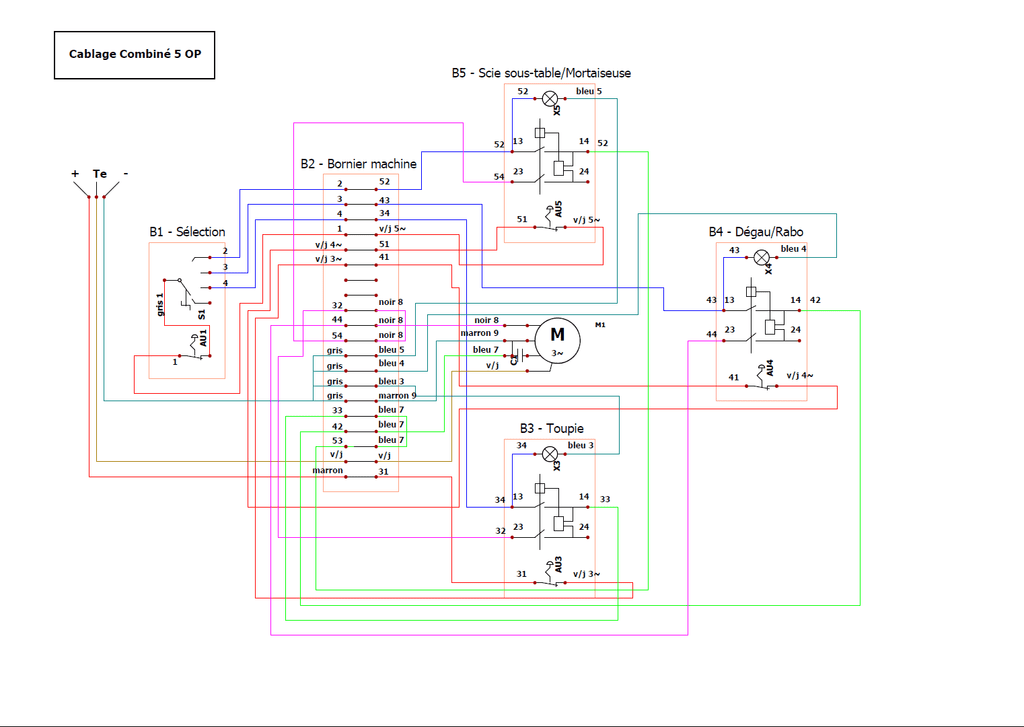

j'ai le plan électrique détaillé.
J'espere qu'il n'est pas trop détaillé.

regisF

Super ! Merci pour ce plan électrique, ça me fera une bonne base pour faire mes modif ....
💪🏼
Regis

trente six seb

Intéressante ta modif. 👍
Par contre, tu dois retourner au sélecteur dès que tu veux changer de machine ?
Ça me rappelle que j'ai des boutons d'arrêt d'urgence à installer depuis... Enfin à installer quoi. 😁
Et puis je vais arriver l'électricité par le plafond... Ça évitera d'avoir encore un câble par terre. Faut que je trouve un moyen flexible pour pouvoir bouger le combiné quand même un peu.

la mouette
( Modifié )

Oui c'est ça je retourne au sélecteur pour changer de machine sachant que celle là, j'ai les courroies à changer selon la machine que j'utilise !

Compliqué sur mon combiné de faire arriver le courant par le haut ! Le câble me gêne moins par le bas ! 😉

trente six seb

Je crois que ça m’embêterait de retourner au sélecteur à chaque fois. Maisbon, ç a c'est chacun qui voit. Pour l'arrivée du courant, j'ai la scie à ruban aussi, donc j'ai déjà quelque chose en hauteur et qui prend de la place. Dans ton cas, ça ne serait effectivement pas judicieux.

Du coup, j'ai ressorti mes arrêts d'urgence et j'ai commencé à préparer les supports pour les poser. Tu m'as motivé, merci 👍

la mouette

😁

Hetre ou ne palette

malin ! 👍
