tonio

Kayak de mer

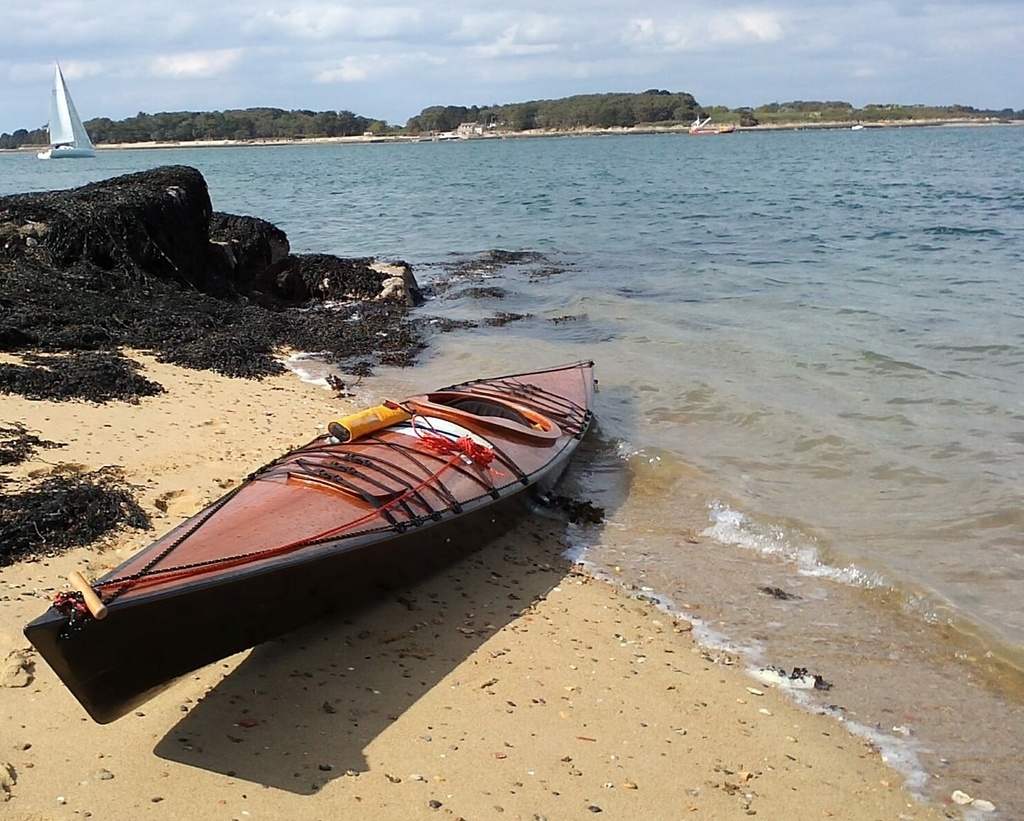

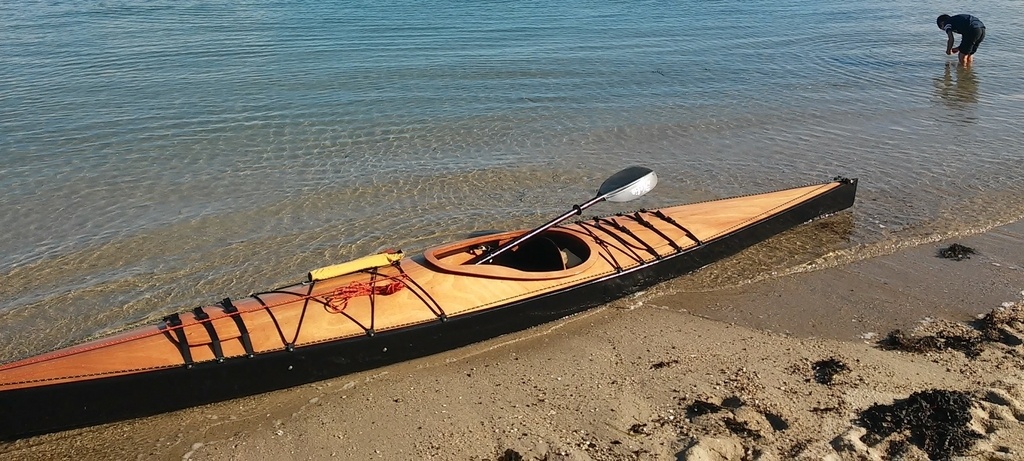

Je vous présente mon fils, ma vie, mon oeuvre: mon Kayak!

La réalisation date de 2012, c'est une construction par la méthode du cousu-collé, en contre-plaqué marine Okoumé, renforcé de fibre de verre, selon un plan de la société américaine Chesapeake
En plus d'être belles, les constructions en cousu-collé sont performantes.

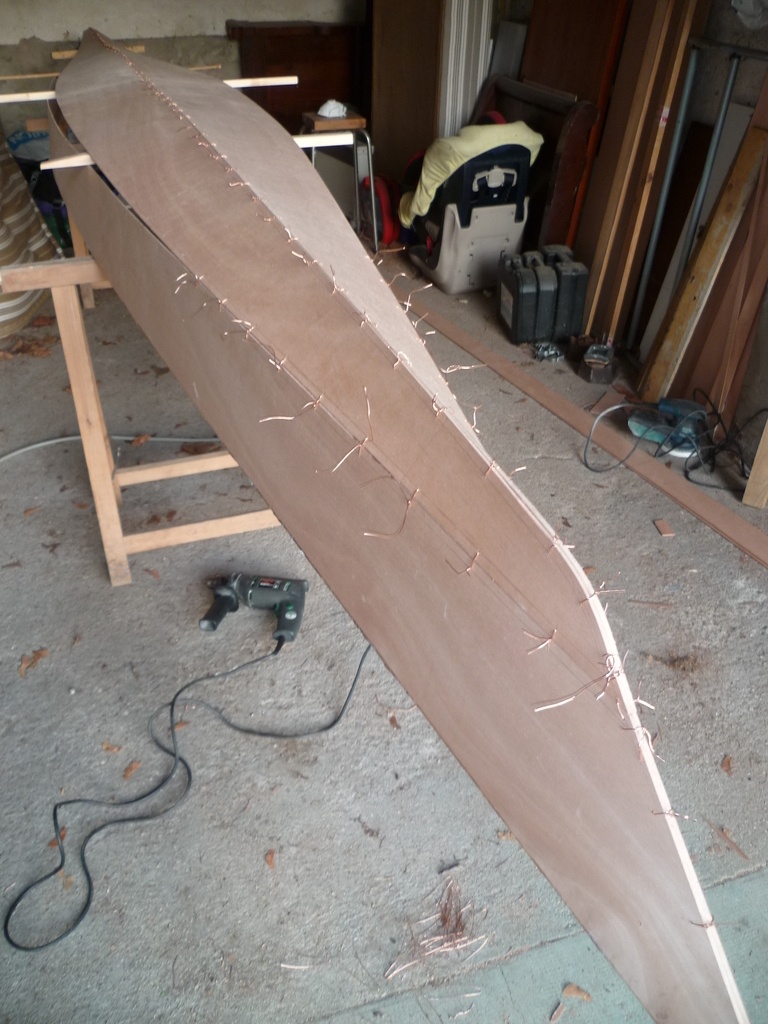

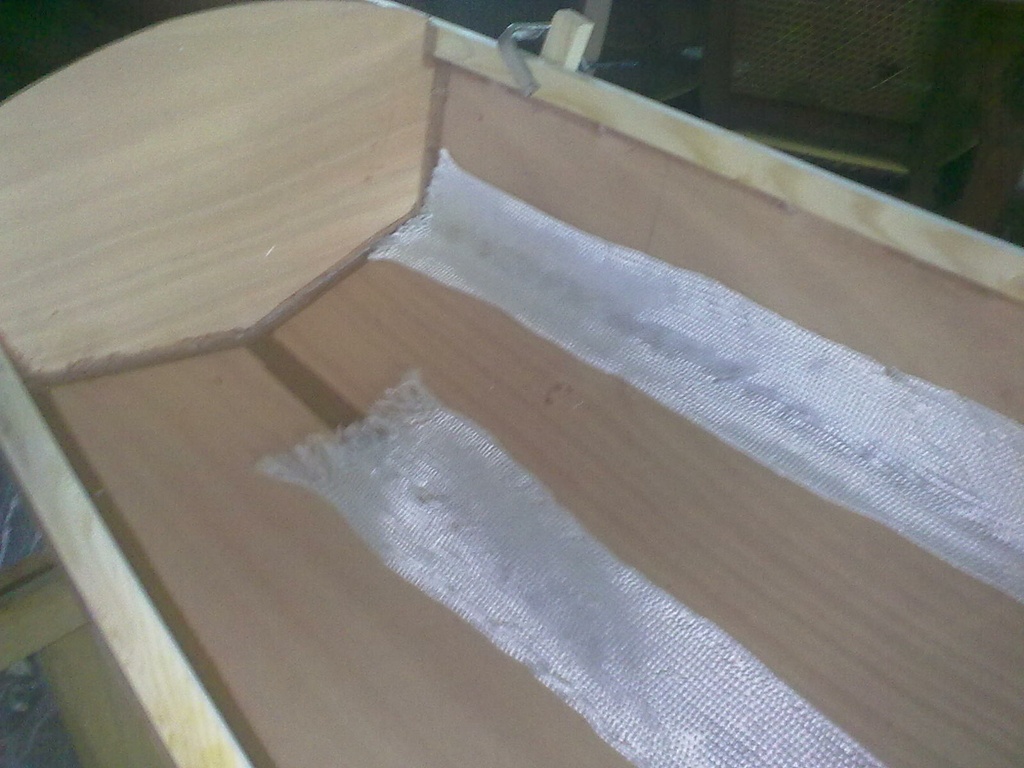

Les bouchains sont découpés à leur forme finale avant d'être littéralement cousus entre eux avec du fil de cuivre. Puis des joints congés à l'époxy chargé renforcés de fibre de verre viennent coller le tout, avant de couper ce qui dépasse des fils.
Une difficulté est de rabouter les panneaux de CP (le kayak fait plus de 5m de long, les panneaux 2.5m) via la réalisation de scarf (des biseaux à faible pente pour maximiser la surface de collage) que j'ai décidé de faire à la défonceuse moyennant un gabarit ad hoc.
Le kayak est ensuite presque entièrement stratifié en fibre de verre-epoxy avant d'être peint et/ou vernis (7 couches!) à le peinture ou vernis bi-composant PU.

Le CP est du 4mm partout sauf les cloisons qui sont en 6mm.
Le tout équipé pèse dans les 20Kg, ce qui est très correct pour un Kayak de cette taille.

8 ans après, il n'a pas bougé... hormis quelques rayure sous la coque à force d'aller taquiner les parc à huîtres à marée basse lors de moments magiques sous le soleil breton.

Mis à jour

Discussions

tonio  a publié la création "Kayak de mer".
il y a 1 an
bernardrebout
( Modifié )

Très beau Kayak, si on abrite en bord de mer,super! Félicitations
la technique , c'est pas ce qu'on appelle " à bouchains vifs", j'ai de vagues souvenirs de jeunesse.

tonio

Merci. Le bateau est dans la maison familiale en Bretagne, il sert pendant les vacances.
"Bouchains vifs" c'est la forme de la coque, qui n'est pas arrondit, mais à angles vifs.

fab83

Ils sont vraiment classe ses kayak malheureusement les versions pour ballade en famille sont moins élégantes et surtout tellement lourdes 😭

Kentaro
( Modifié )

Ah qu'il est beau!! Bravo et merci de nous l'avoir montré!

Le site de Cheasapeake Light Craft:

clcboats.com/

Raphy61
( Modifié )

Superbe, je serait intéresser par les plans, j'étudie une construction de kayak en se moment.

Kentaro
( Modifié )

Les plans sont ici: clcboats.com/

tonio
( Modifié )

Kentaro Exact. Arwen Marine les vend peut-être aussi en France.
Je ne peux pas les partager, en achetant les plans j'ai aussi acheté la license pour construire un seul bateau.

J62

magnifique.

dependancesbois

Très beau ! On guettera ton passage sur nos eaux bretonnes !

dneis
( Modifié )

Magnifique. J'adore. Il ne te reste plus qu'à faire la pagaie groenlandaise qui va avec 😉

tonio

J'y avais réfléchit au moment de la construction. Tiens, tu me fait y repenser!

dneis

ça vaut le coup ! Pagayer toute la journée avec une groenlandaise est vraiment confortable. Et en Western Red Cedar, ça fait un pagaie légère.

On trouve facilement des plans.

On voir la mienne sur la photo (je n'ai pas le bateau bois pour aller avec 😉)

tonio

As-tu un site à me conseiller pour les plans?

dneis
( Modifié )

tonio oui. On a fait un atelier de fabrication de pagaies groenlandaises avec un ébéniste de mon club de kayak.

Voici les ressources intéressantes que j'avais collectées à l'époque:

Et voici ce que je viens de trouver qui me semble également intéressant sur le sujet:

dependancesbois
( Modifié )

dneis je me demande si c'est jouable avec un paddle ce genre de pagaie ?

dneis
( Modifié )

dependancesbois en général c'est une pagaie simple pour les paddle, avec un manche très long par rapport aux pagaies de canoë traditionnelles.

La pagaie groenlandaise est une pagaie double...

dependancesbois
( Modifié )

dneis effectivement, j'avais pas fait attention à ça.

Oak
( Modifié )

dependancesbois honnêtement pour le Paddle, Une fourquet en Frêne sans les entailles et t'es bon non ?

dependancesbois
( Modifié )

Oak y a un profil a travailler.
J'essaierai peut-être un reproduisant ma pagaie.
Et un jour mon paddle sera en bois (le kayak ça me casse le dos).

Oak
( Modifié )

dependancesbois ah oui c'est vrai. Dommage, t'aurais pu faire mousserla grande bleue.

tonio
( Modifié )

dneis merci beaucoup

tonio
( Modifié )

dependancesbois ils ont aussi des plans de Paddle chez Chesepeake

dependancesbois
( Modifié )

tonio alors je vais regarder ça de plus près !

RenS
( Modifié )

Magnifique!!
Projet en reflection avec un ami. Nous nous réfléchissons à la méthode proposée sur www.lacanoterie.com

Ils vendent les plans pour un cinquantaine d'euro.

Combien de temps pour la mise en œuvre?

tonio

Merci!
J'avais mis 120h de travail de mémoire

titchobal

Superbe!
Bon ça me fait un projet en plus...

Kentaro
( Modifié )

Tu l'as tout enveloppé de fibre de verre, ou c'est seulement sur les joints ?

tonio

Tout l'exterieur, et le cockpit. Les joints renforcés sont en plus (et en dessous) du drapage global

boax
( Modifié )

🤩🤩🤩🤩 des années que je rêve de m'y attaquer... pas le temps/budget a y dédier en ce moment mais il est largement en tête de la to do list!! Et pour la même utilisation que toi ;)

Pense tu qu'il serait réalisable en laté?

tonio

Je crois qu'en laté c'est plus de boulot. Par contre tu pourras faire une coque arrondit

boax

Oui c'est possible, il y en a déjà pas mal toi!!!
Y a-t'il des renforts transversaux (des coupes?) dans les plans? Qui serviraient de support pour les lattes au moins le temps de la construction..?

dneis
( Modifié )

Y a-t'il des renforts transversaux (des coupes?) dans les plans? Qui serviraient de support pour les lattes au moins le temps de la construction..?

Oui.
Va faire un tour sur le site de Guillemot, il met en ligne pas mal de vidéos de construction dans lesquelles tu pourras voir toute la construction.
Pour un premier kayak, je te conseillerais de commencer par un kayak cousu collé en CP. Le latté c'est vraiment un cran au dessus en temps et difficulté. Un copain kayakiste de mon club a déjà construit plusieurs kayaks, il est ébéniste et a commencé par du cousu-collé...).

Séverine
( Modifié )

Il est superbe 👏🏼

tonio

Merci!

fred01
( Modifié )

salut j ai regarder le prix 100 dollars ?

tonio

c'est possible oui

fred01

et bien c est pas chère .vue le temps passé je pensais au moins 1000€

fab83
( Modifié )

fred01 100€ c'est le prix du plan 😁
Un kayak dans le genre c'est plutôt dans les 900/1000€ le kit prêt a fabriquer en achetant sois même les matériaux on peut gagner entre 100 à 200 euros je pense pas beaucoup plus apres les heures d'un amateur ne comptent pas dans le prix alors on peu presque dire que tu obtiens un kayak unique avec une classe certaine pour le prix d'un bout de plastique moulé 😁

tonio
( Modifié )

fred01 100$ c'est le prix du plan. Si la question est de savoir combien cela m'a coûté en matière premiere (bois, resine, peinture), c'est un peu moins de 1000€

rapabois
( Modifié )

Bonjour,

il est très beau ce kayak !
Aux passionnés qui ne connaitraient pas l'association historique du kayak de mer en France ckmer.org/

J'avais dû en abandonner la pratique à mon grand regret…

FMJ

Superbe !
Je ne connaissais pas cette technique ! Ils sont forts ces marins

Thierry CRESSON

Super ! ça fait rêver ! j'ai été voir sur le site pour les plans c'est le Chesapeake 17 que tu as fait ?
En tous cas en tant que kayakiste je suis vraiment tenté par l'aventure...

tonio

Merci. C'est le 17LT
