AlexisleCoarer

Établi Moravian


bonsoir a tous,
Je suis en train de former un ami au tous a bois.

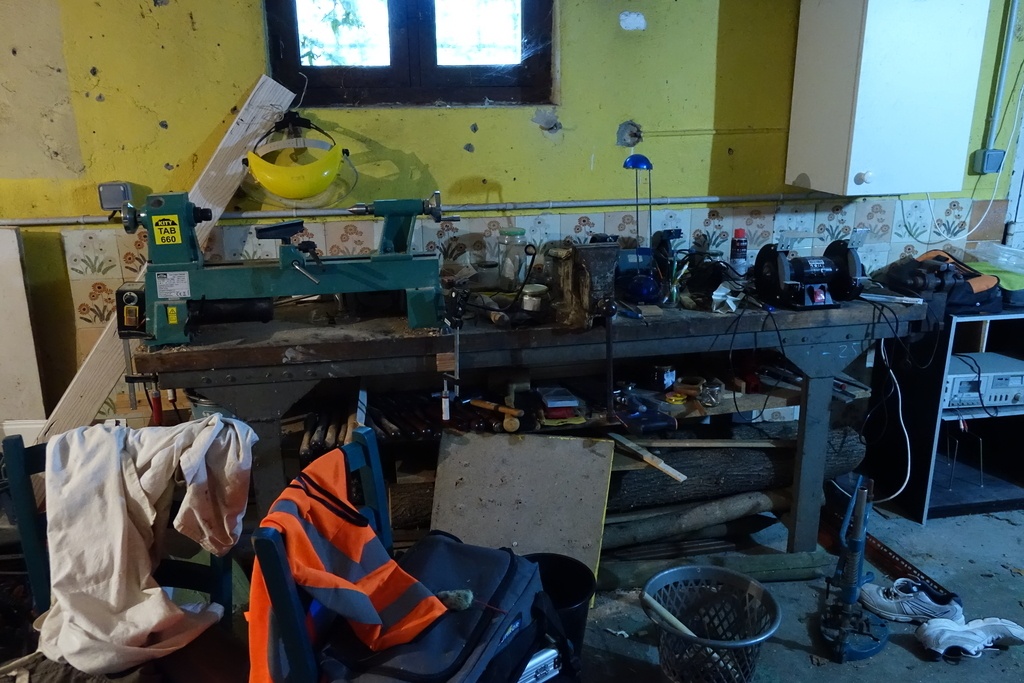

Actuellement, il possède un établi style industriel qui vibre beaucoup du coup vraiment pas l'idéal quand on tourne.
Je lui ai donc proposer de lui construire un nouvel établi répondant à la problématique suivante: comment avoir un établi qui a la stabilité de l'établi roubo et le fait que cela soit demontable.
Après lui avoir montré la vidéo de wood and shop sur l'établi moravina qui se monte et se démonte très facilement, nous avons convenu d'un mélange entre l'établi Roubo et l'établi Moravian.
Il tient grâce a son piètement incliné environ a 16 degrés qui lui permet d'être bien stable.

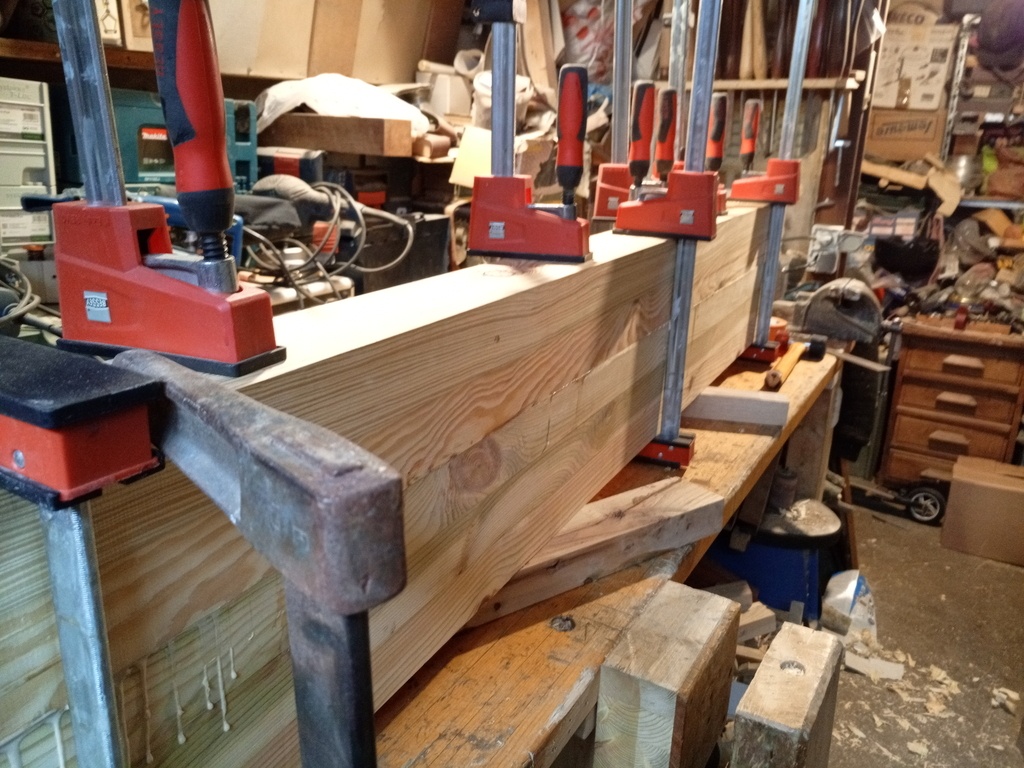

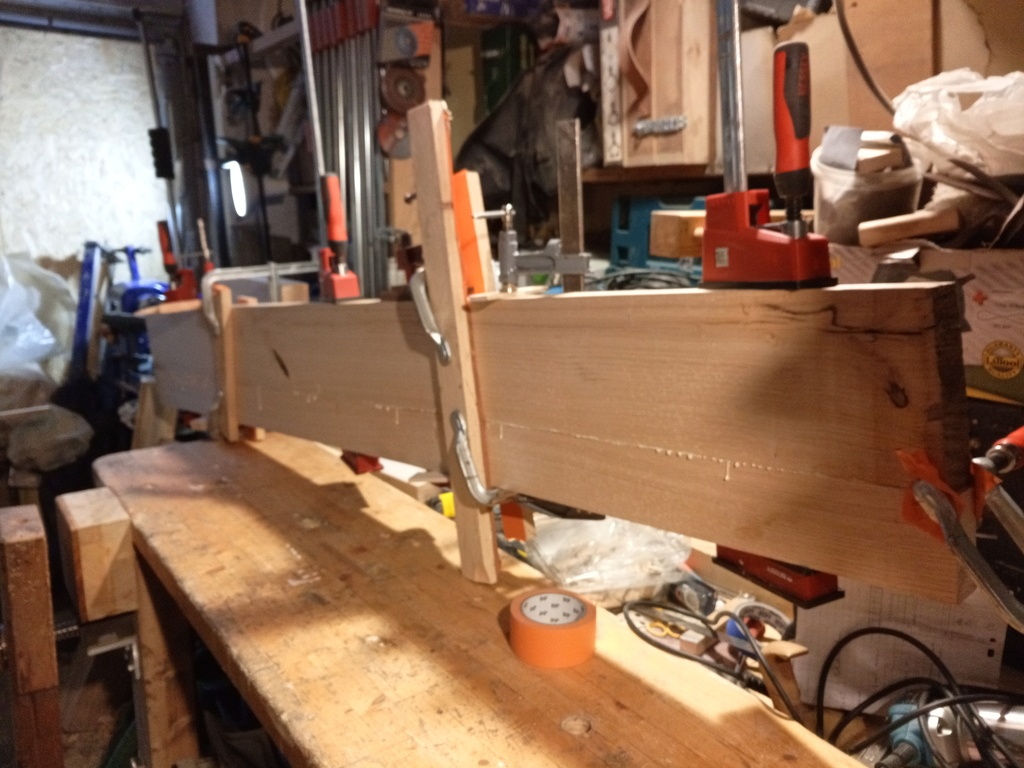

Après avoir acheté le bois et avoir débiter les différents éléments pour que le bois puisse s'acclimater à l'hygrométrie de l'atelier, ä commencé le long et fastidieux processus de corroyage ( merci a la comptagnd, ébéniste pour m'avoir aidé à dėgauchir et raboter toutes ses pièces, j'ai commencé a coller les deux demis plateaux.

Ensuite, j'ai commencé a bien tracer mes assemblage sur les pieds de l'établi puis j'ai pu commencer ceux ci.
A noter que sur cet établi le piètement comporte trois assemblages

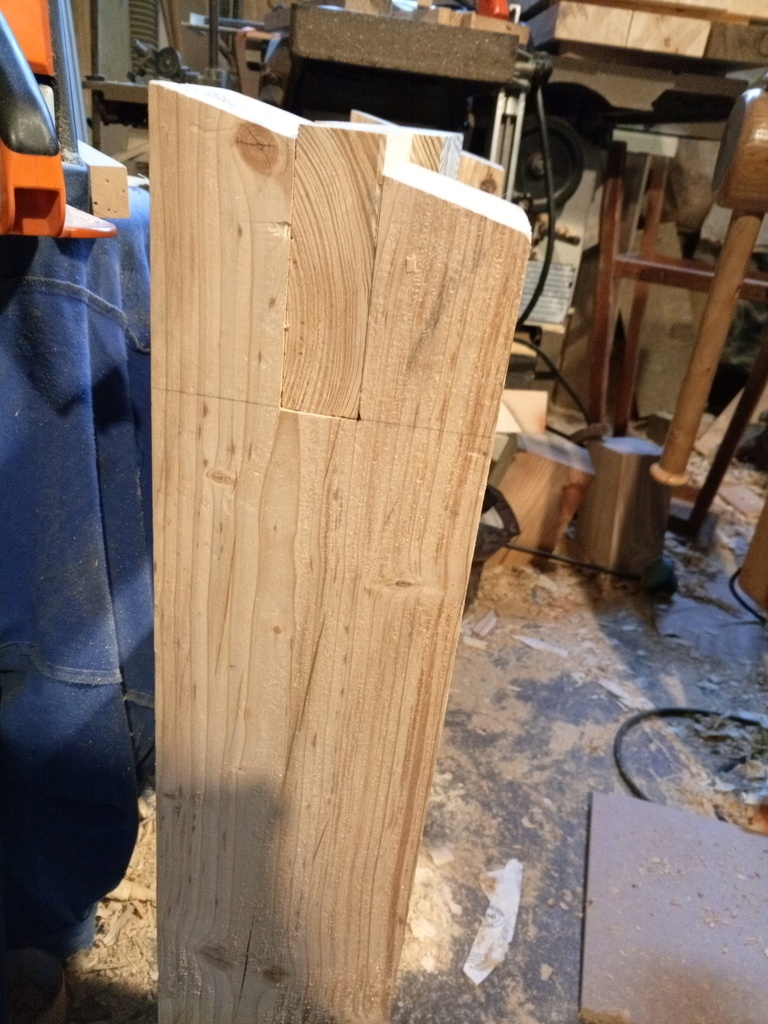

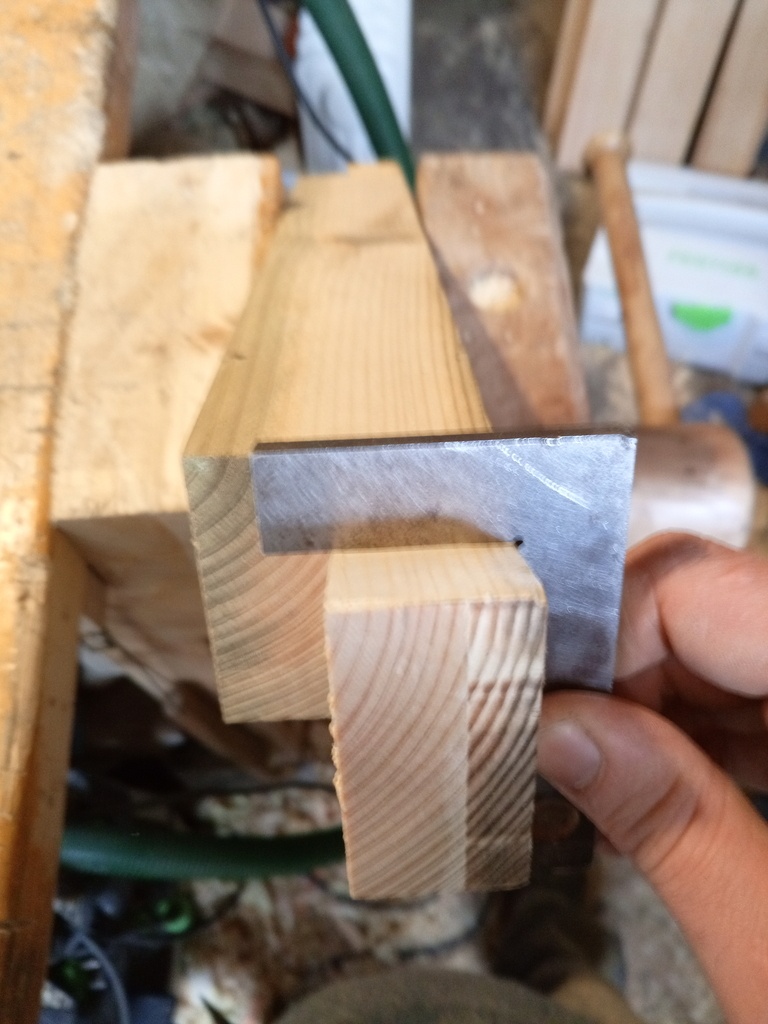

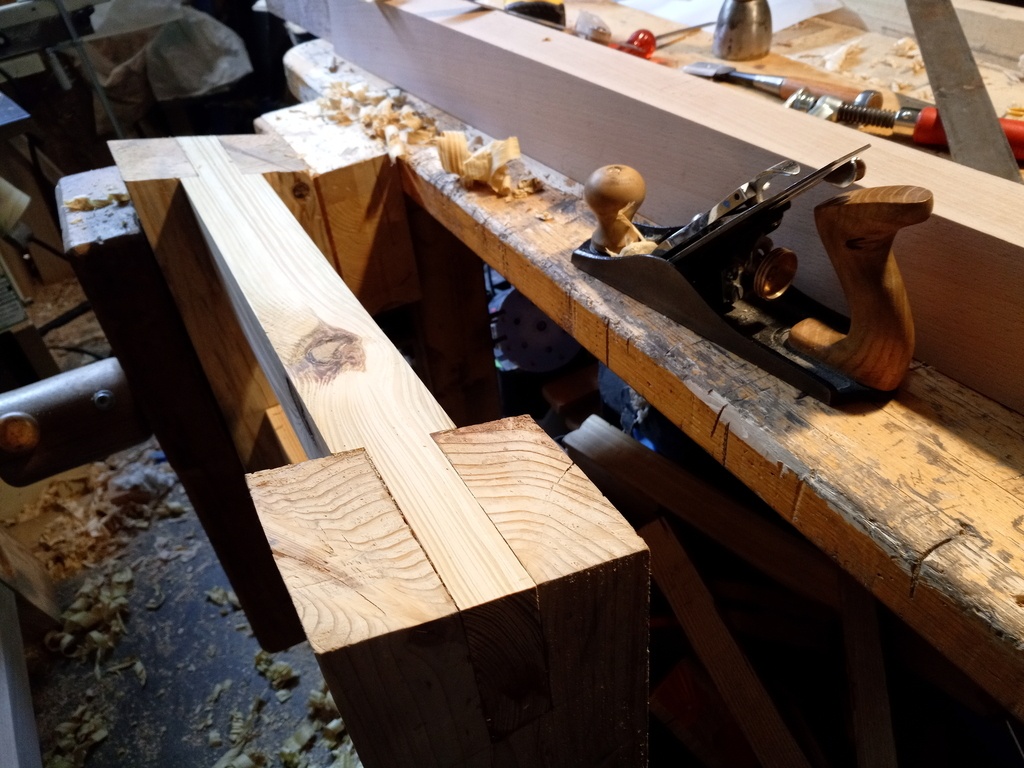

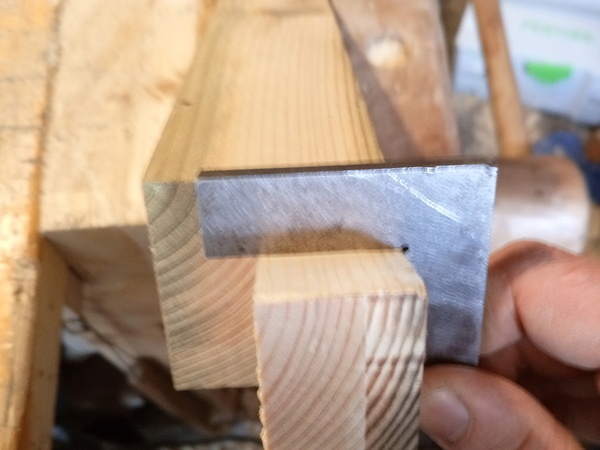

Pour la traverse haute un enfourchement
( Merci a ma compagne pour avoir équarris le fond des enfourchements pendant que je les degrossissais à la défonceuse.)

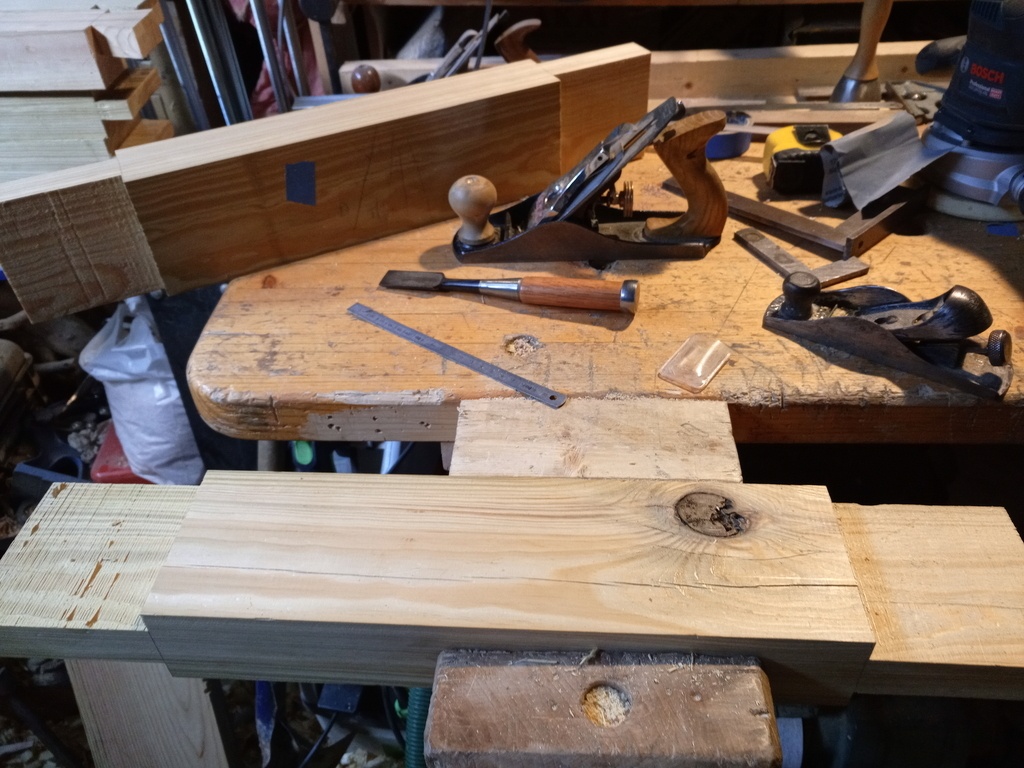

Pour la traverse intermédiaire un tenon mortaise.
La mortaise a été réalisé a la défonceuse ( ėquarrie au ciseau)

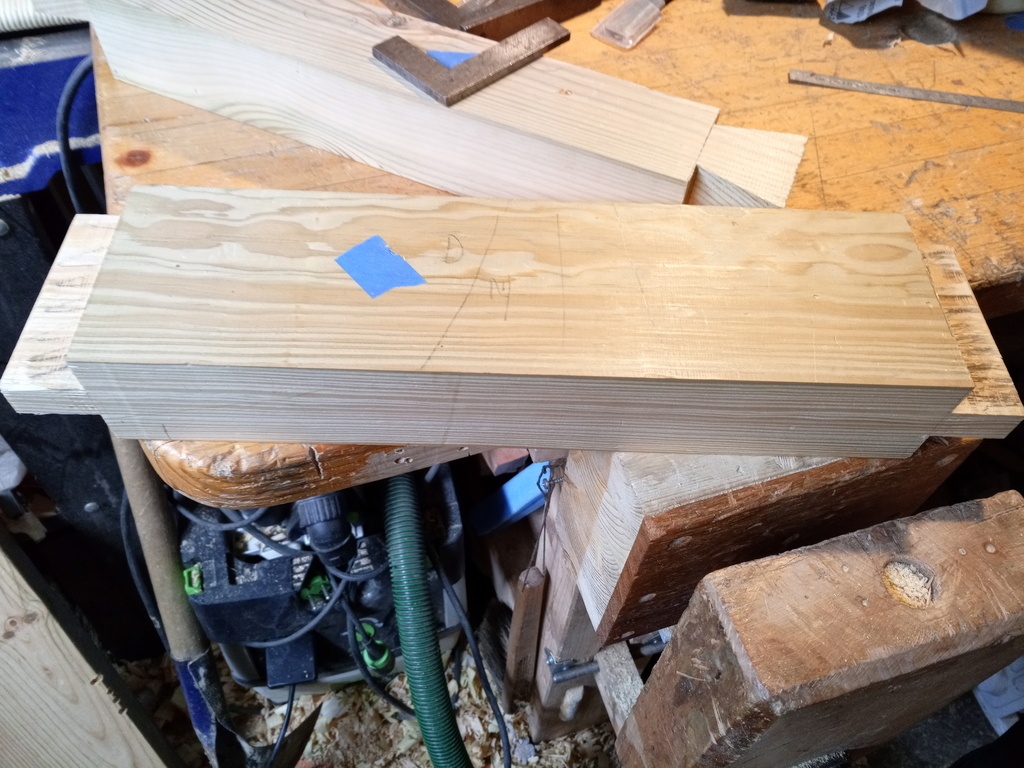

Et pour la traverse basse un assemblage à queue d'aronde.
La partie mâle de la queue d'aronde a été dėgrossi à la défonceuse et finis au ciseau a bois

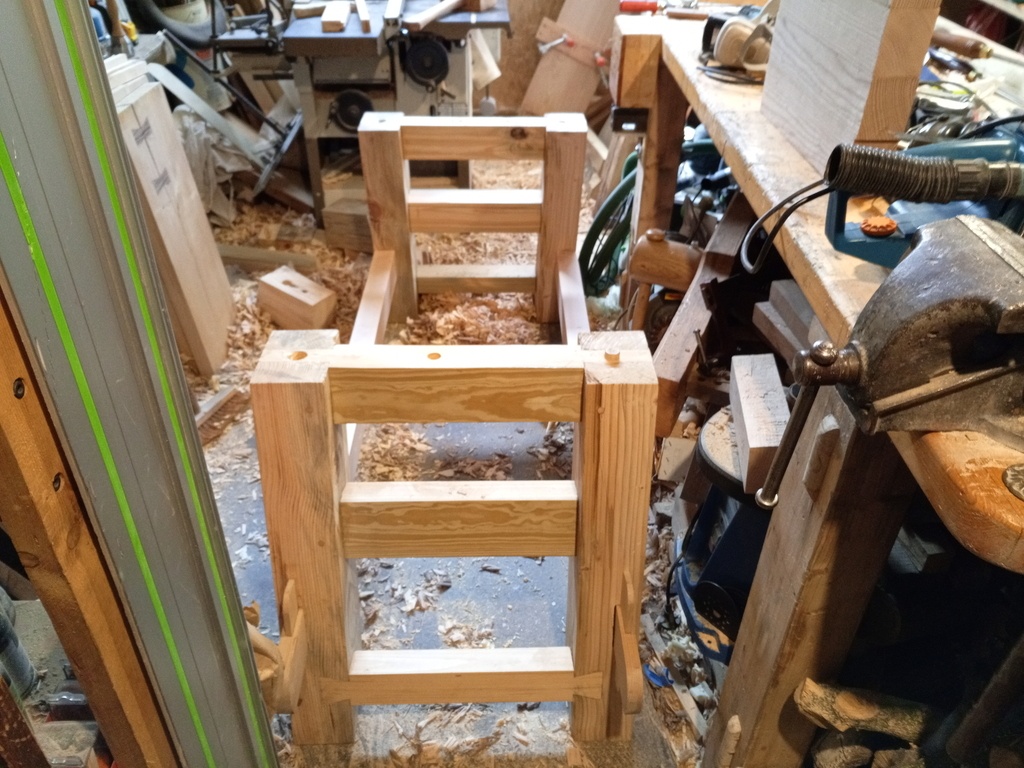

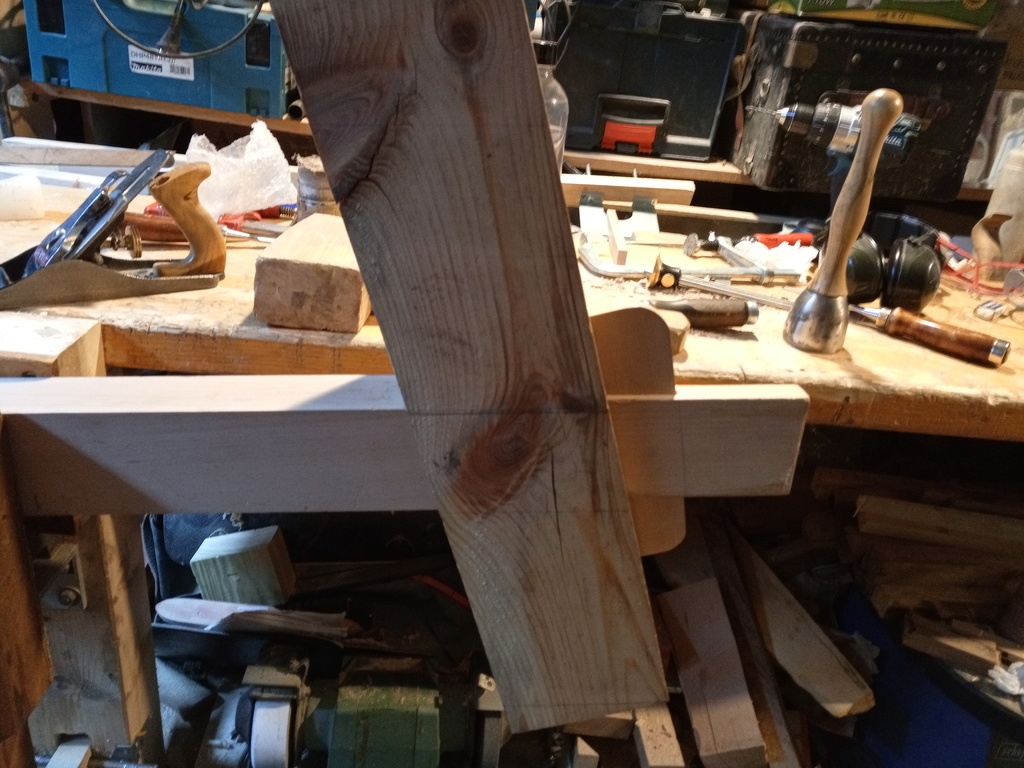

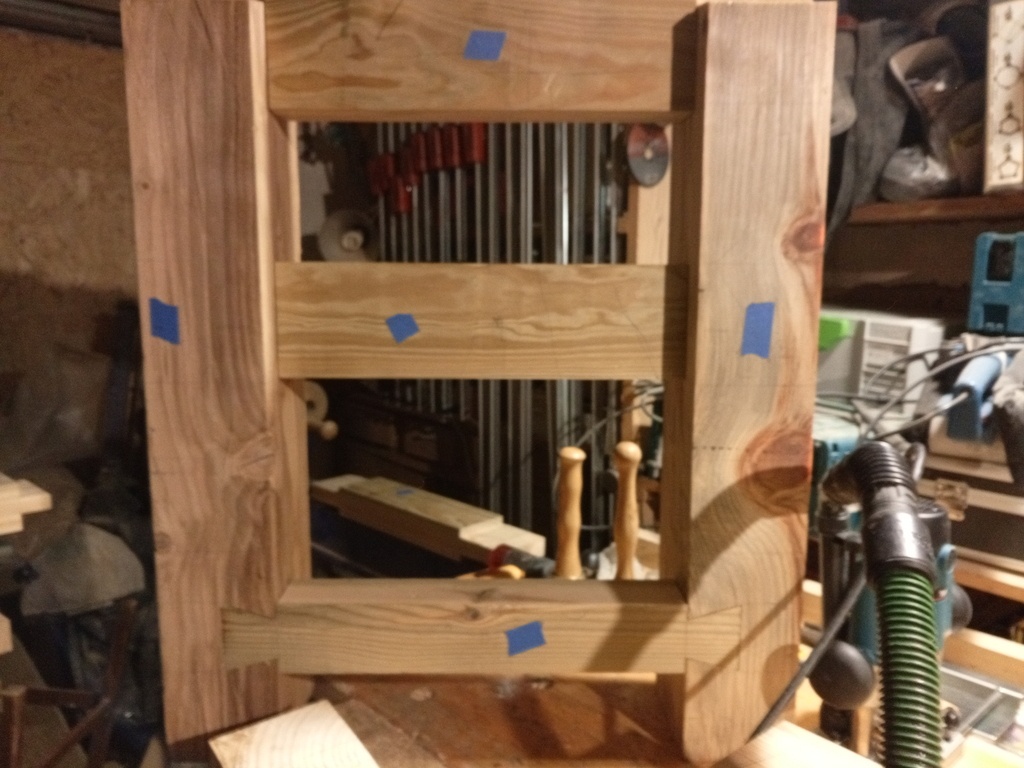

Après, j'ai réalisé l'assemblage a blanc du piètement et comme tout c'est bien passé, je peux passer à la partie la plus longue des assemblages, mais aussi la plus plaisante, les longues traverses.

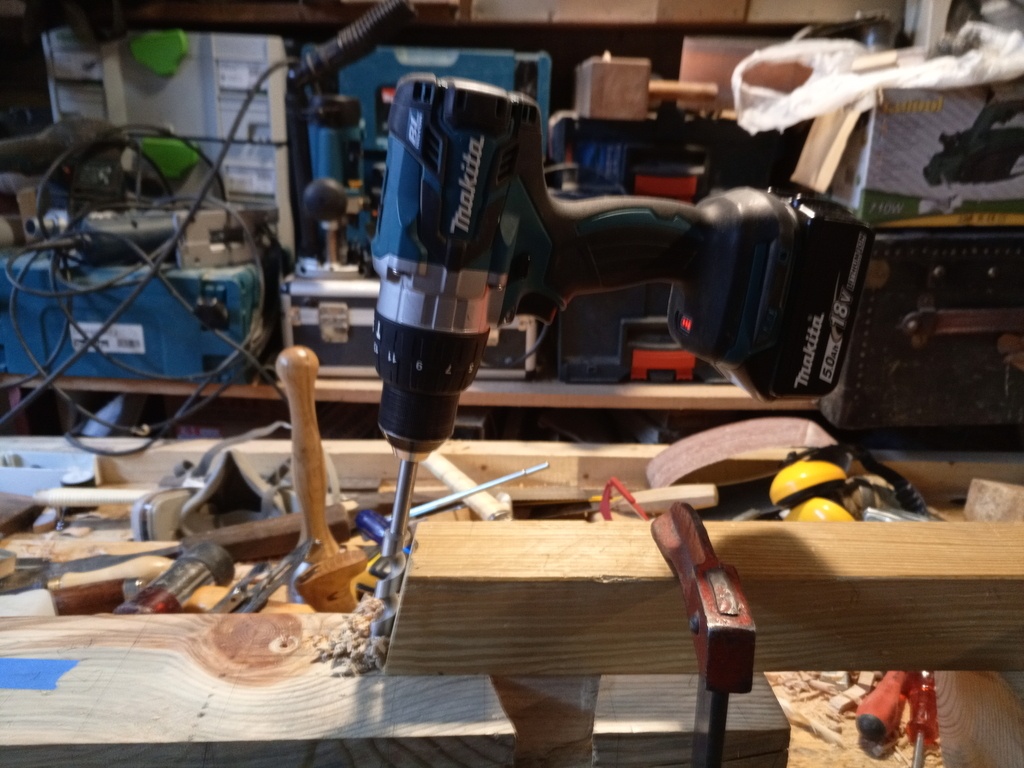

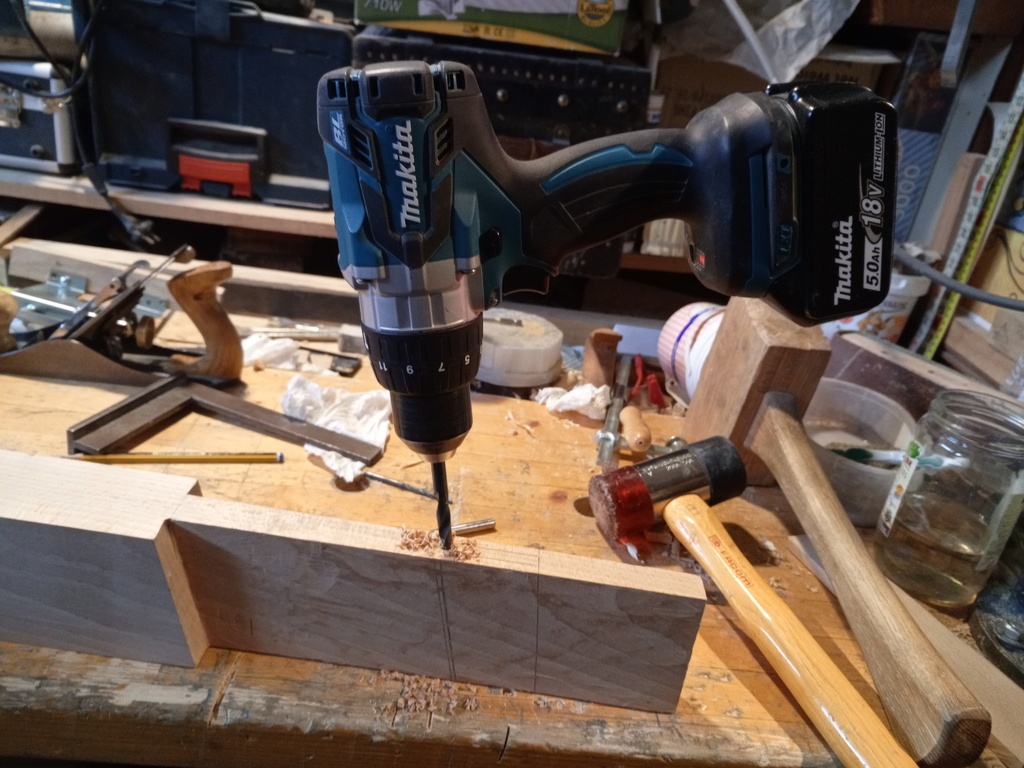

D'abord j'ai commencé a dégrossir les mortaises dans les pieds avec la visseuse et une mèche de 16 en prenant appuis sur un guide coupé à l'angle des pieds.

Puis nous avons équarris les mortaises avec ma femme.
Ensuite,j'ai réalisé les grands tenons qui doivent être un peu lâche dans les mortaises pour un montage et un démontage facile.

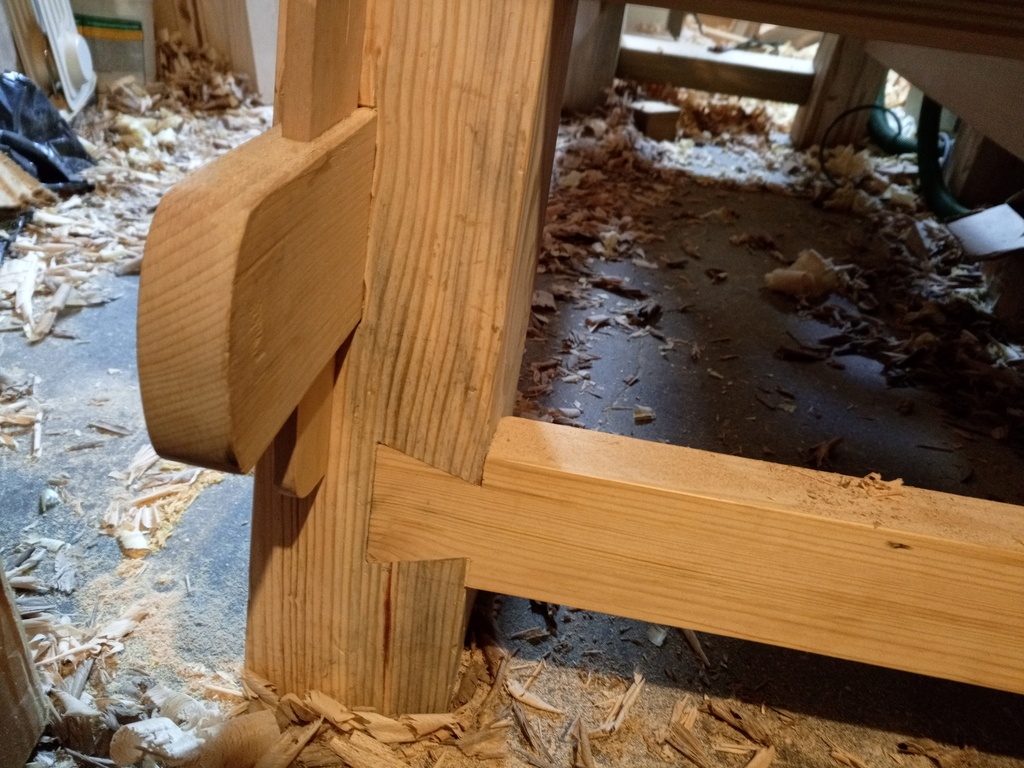

Puis dans ses tenons, j'ai fait des mortaises( oui ça arrive 😄) pour les clés en bois. Un peu à la manière du chevilage à la tire on doit avoir un jeu important à l'arrière de la mortaise pour que la clé bloqué bien l'assemblage qui est super costaud.

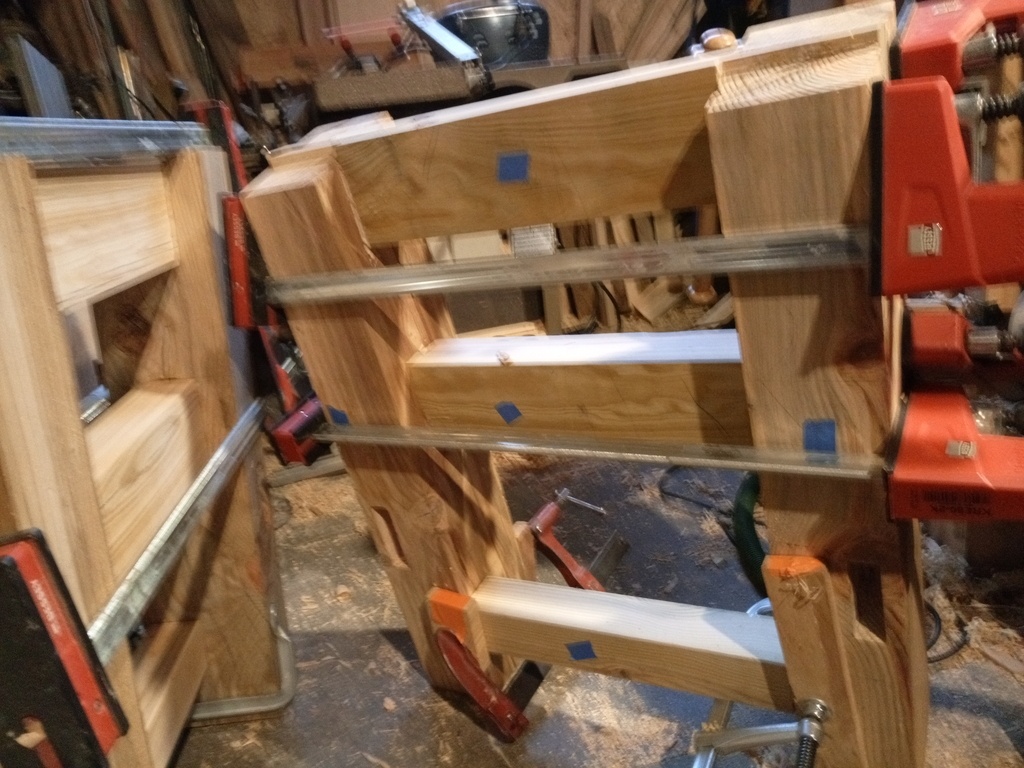

Après avoir fait cela, j'ai collé les deux piètements.

Après, j'ai raboté la traverse haute à l'angle d'environ 16 degrés et coupe les bouts des pieds avec le même angle.

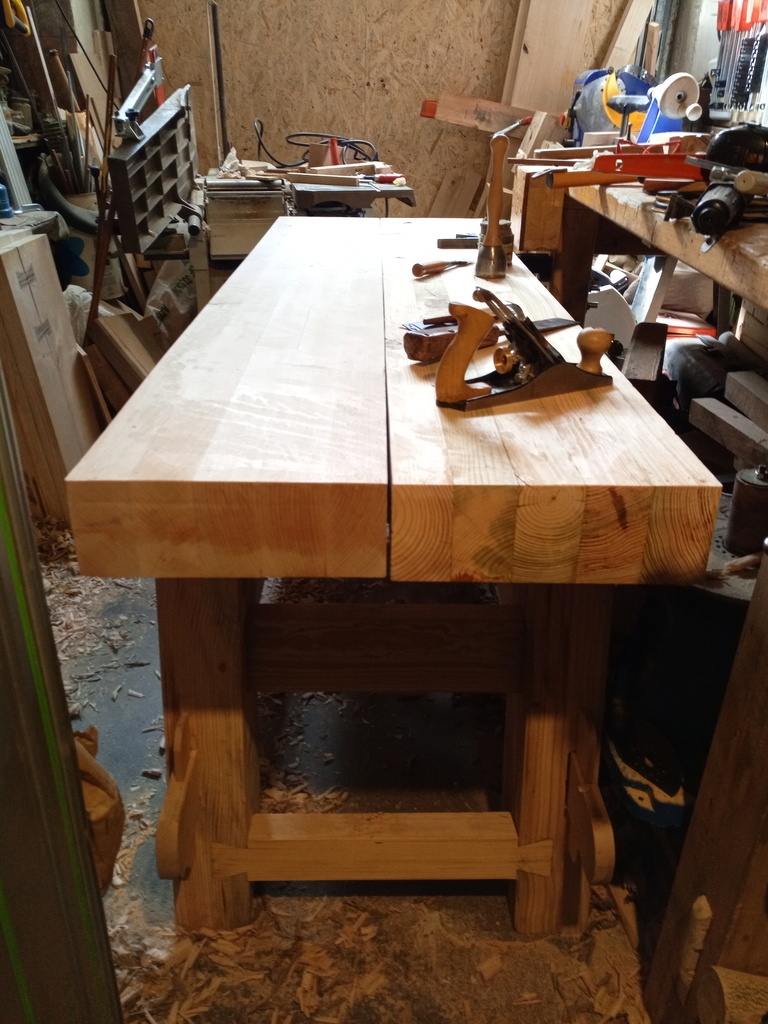

Enfin, j'ai monté la structure et les deux plateaux fixés par des tourillons en olivier de diamètre 24,
J'ai ensuite aplani les deux plateaux pour qu'ils soient bien plans.
J'ai huile le piètement mais pas les plateaux.

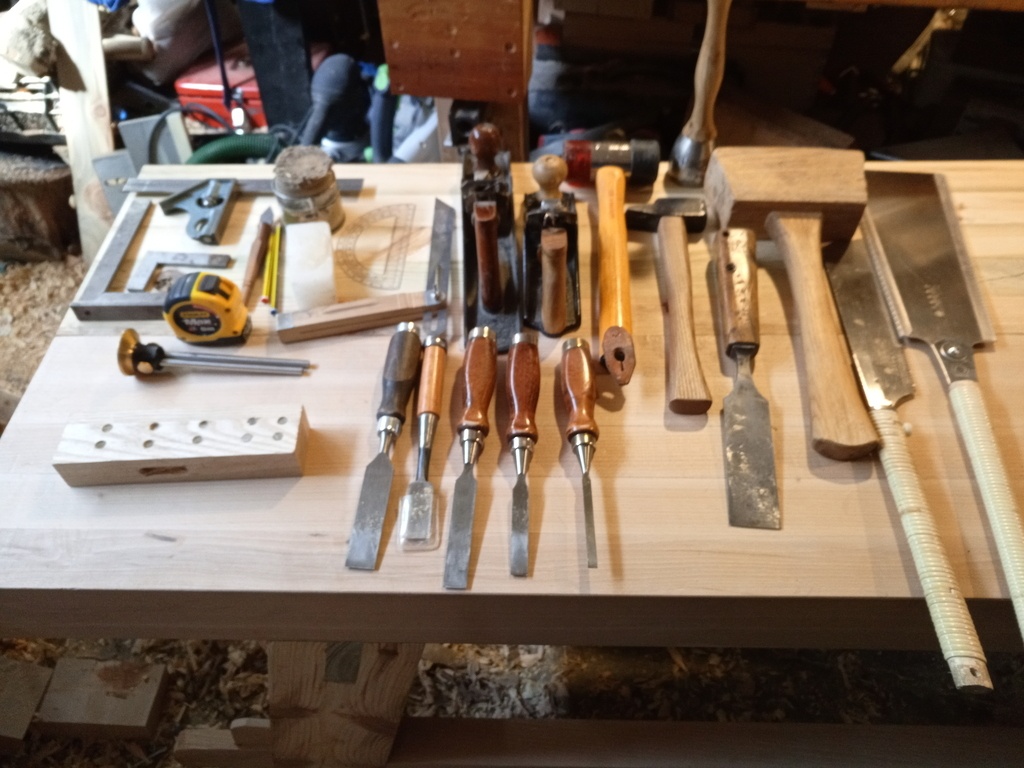

Pour terminer, Je met ici une photo des outils à main que j'ai utilisé.

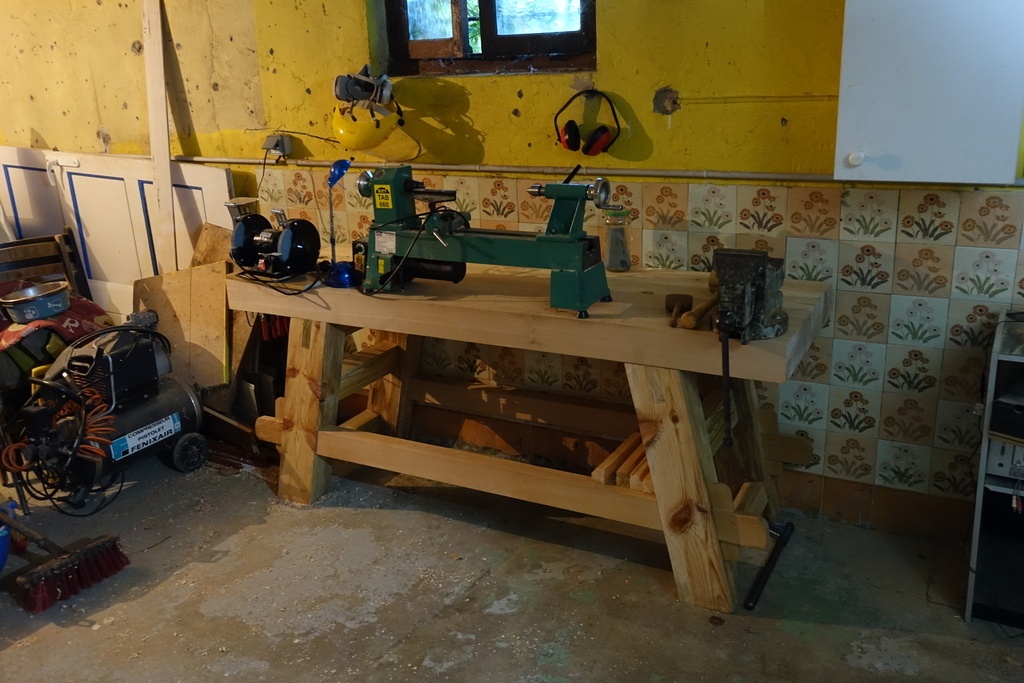

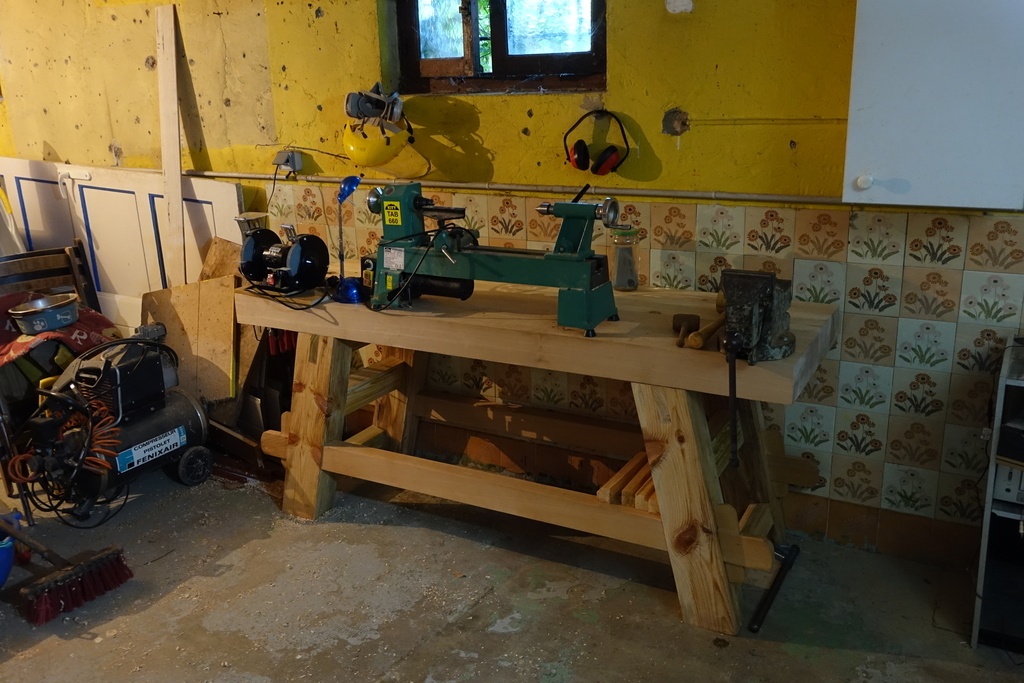

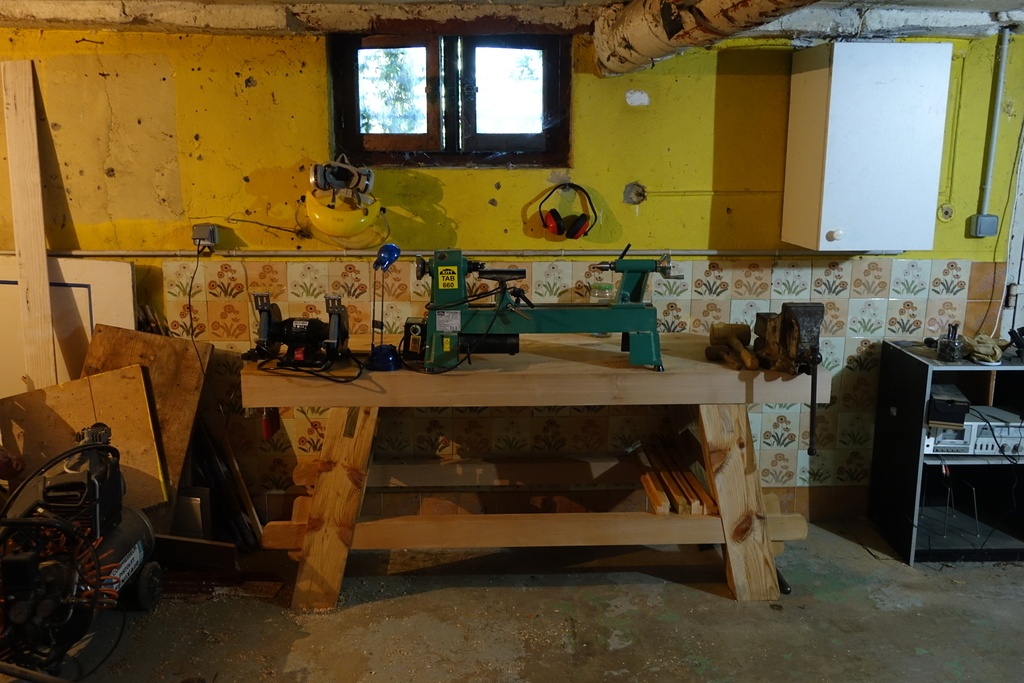

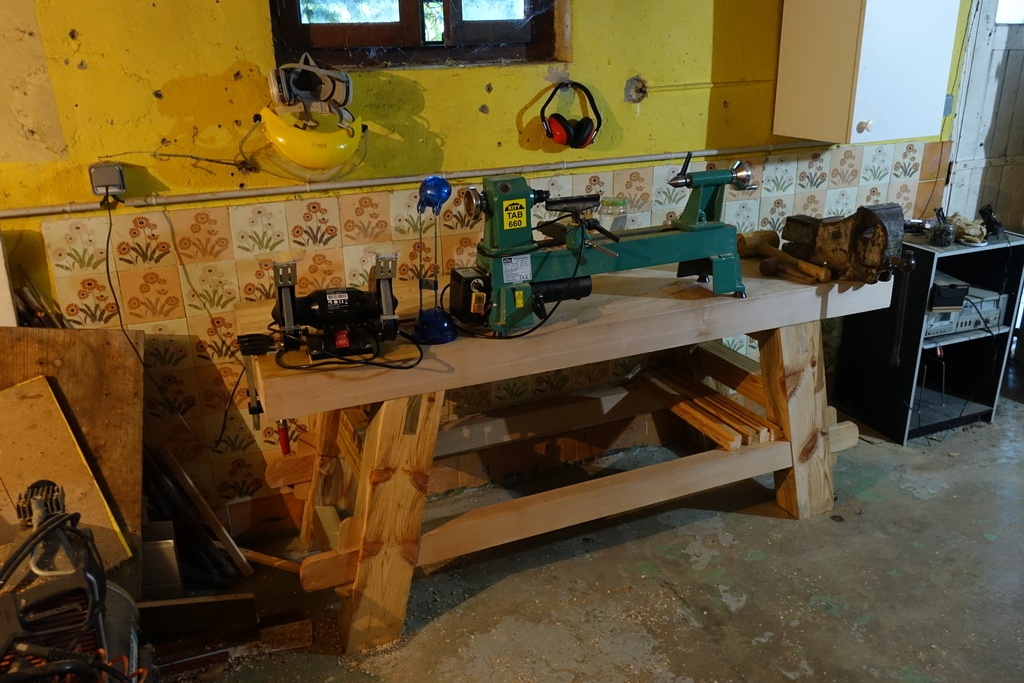

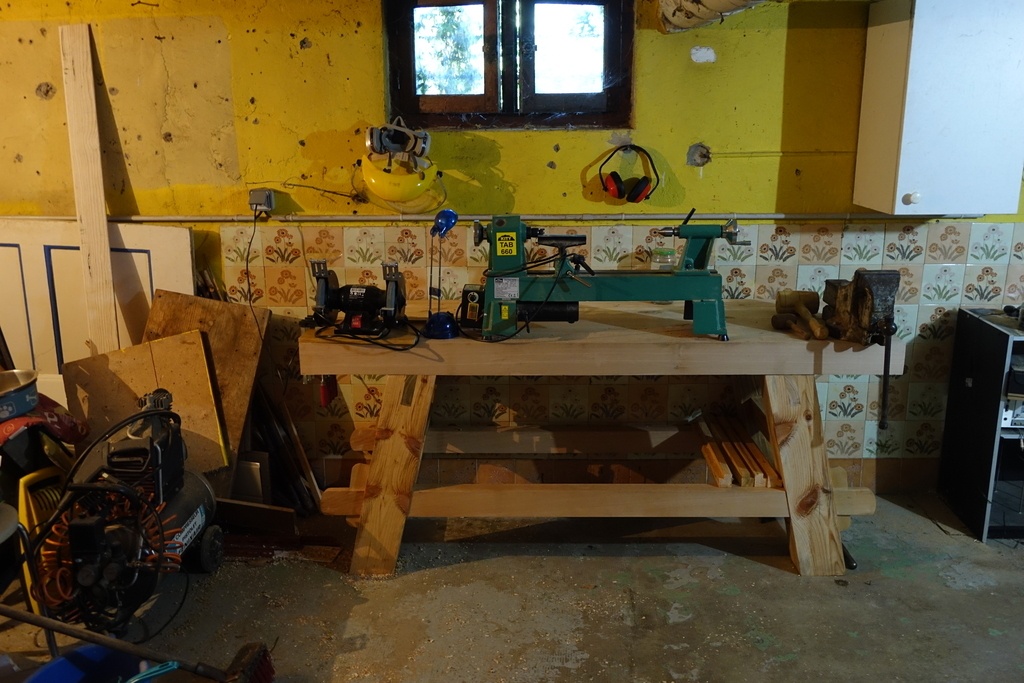

Et installé chez mon ami avec un avant après


Discussions

AlexisleCoarer  a publié la création "Établi Moravian".
il y a 3 ans
aanc

Bravo, il est magnifique cet établi !

AlexisleCoarer

merci beaucoup

dependancesbois

très bel établi ! ça donne quoi niveau poids?

AlexisleCoarer
( Modifié )

Alors, il est hyper lourd, environ 200 kilos je pense il ne bouge pas d'un pouce même quand on fait du rabotage a travers fil

dependancesbois

ah oui effectivement, ça doit pas bouger ! top!

AlexisleCoarer

Pour moi c'est un critère essentiel d'un vrai établi de menuisier qu'il soit super lourd

AlexisleCoarer

Je trouve que c'est l'outil le plus important

dependancesbois

C'est entièrement vrai.
La stabilité et les possibilités de serrage sont les 2 critères primordiaux pour moi.
Le mien ne fait que 50 kg et pourtant il est très stable.
Bon quand je rabote sur un nœud costaud j'avoue qu'il vient avec et que je le replace de temps en temps. Quand j'aurai mon atelier définitif un bon de 150 a 200kg sera le bienvenu.

AlexisleCoarer

C'est vrai que les moyens de serrage c'est hyper important, je lui ai prévu des trous pour un valet d'établi.
Moi aussi mon établi n'est pas aussi lourd (120 kilos environ) encore qu'avec tout ce qu'il y a dessous il ne bouge pas trop.
Mais quand j'aurais un pus grand atelier je m'en referai un beaucoup plus lourd.
Hier je t'ai dis qu'il faisait 200 kilos, il fait plutôt 220 je crois.

AlexisleCoarer

Merci beaucoup

JdLoki
( Modifié )

Très joli ! L'ami doit être bien heureux 😉 Et pour travailler cela doit être bien plus agréable.

AlexisleCoarer

Merci il est super content c'est très agréable de tourner sur un établi qui ne vibre pas.

LEX
( Modifié )

c est vraiment beau travail 🙌et a l usage ? Vu et revu sur le net j ai envie depuis 2 ans de m y coller aussi !

c est du résineux ? de quelles sections ton plateau et le piétement stp ?

AlexisleCoarer

Merci LEX, les sections sont:
Demi plateaux 110mm
Pieds 750150110
Traverses piètements 39011065
Grande traverse 90*60
A l'usage? C'est que du bonheur a utilisé, il ne bouge pas quand on fait des mortaises le plateau encaissé super bien les vibrations..

LEX

merci pour les infos. encore belle réalisation

AlexisleCoarer

Pas de soucis et encore merci

Copauxducoteau
( Modifié )

Très bel établi, ca me donne envie de m'y mettre

AlexisleCoarer

C'est super bien à faire comme projet tet super plaisant

AlexisleCoarer

Merci beaucoup, je te le conseille, c'est une réaisation hyper plaisante.

danlam
( Modifié )

ah , je tombe sur ce superbe travail, et comme je voudrais réaliser un établi costaud et démontable, j 'hésite encore entre un Nicholson démontable (c)Christopher Schwarz et un moravian.... Savez vous où je peux me procurer des plans ? en vous remerciant à l'avance pour votre réponse et encore bravo

AlexisleCoarer

Danlam,
Je ne saurais que vous conseiller le Moravian qui est bien plus lourd et plus costaud pour le travail à la main que les établis Nicholson,
J'ai trouvé les plans sur internet en convertissant les mesures( fichus système impérial ) et en augmentant les dimensions pour le rendre plus costaud. Et encore merci

AlexisleCoarer

Cet établi ne danse pas la gigue quand on raboté a la main en travers fil.

danlam

Merci pour votre réponse Alexis, je vais fouiller la toile

AlexisleCoarer

De rien je dois avoir mis des dimensions dans les commentaires il me semble

AntoineGresi

Bien le bonjour, je souhaite prochainement réaliser cette établi, j'ai moi aussi converti les dimensions des plans de wood and shop et suis étonné de la faible hauteur de l'établi (854mm). Quelle côtes globale as tu pris ? Pour ma pars je suis à 905mm de haut pour 650x1930mm de plateau.

Bien cordialement
Antoine

AlexisleCoarer

bonjour,
je ne saurai que trop te le conseiller, c'est un régal cet établi, comme je l'ai dit, pour cet établi en particulier où il y a un tour dessus les 830 suffise,
905mm me parait pas mal, pour le travail à la main, la longueur est très bien aussi, si tu peux faire plus de 2 mètres, c'est encore mieux.
pour le pièteùents, il me sembkle avoir mis les côtes dans un précédent commentaire.
désolé pour la réponse tardive, en espèrant que cela t'aide.
