Stef64

Porte coulissante d une salle de reception


Il y a des projet qui font travailler bcp le cerveau... Là ce fût le cas.

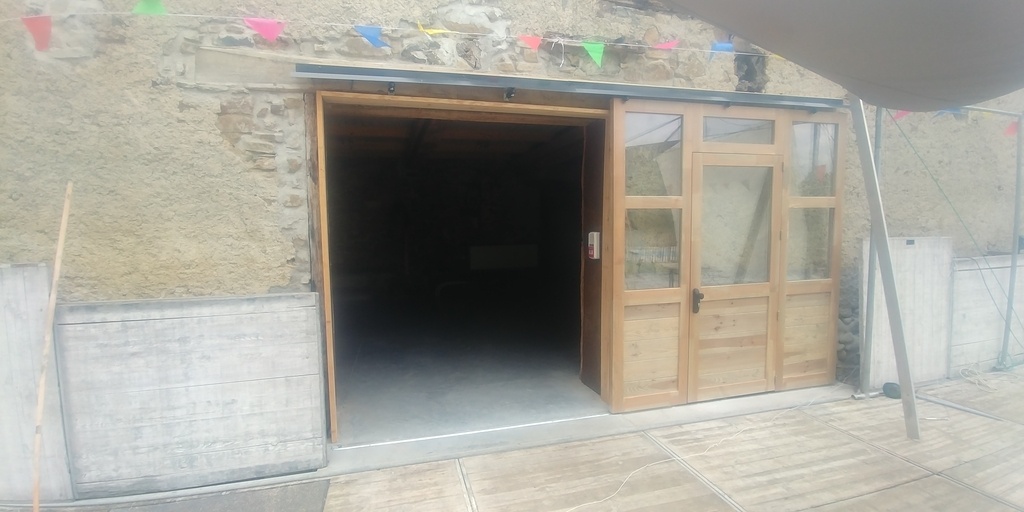

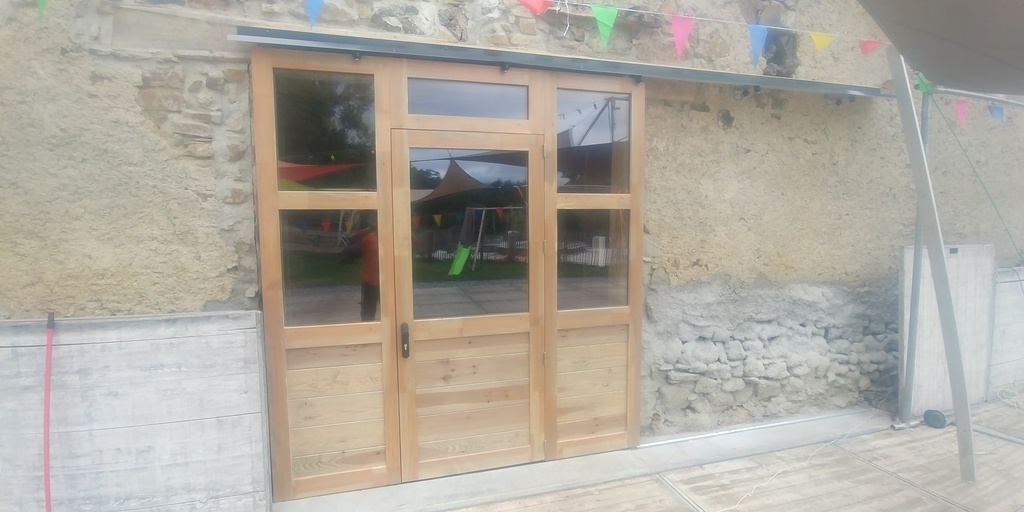

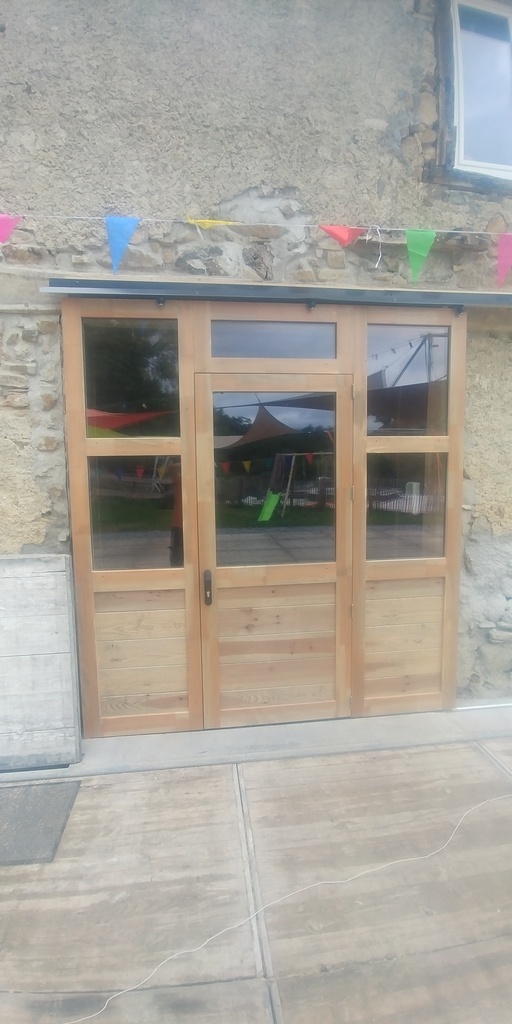

Il etait question de réaliser une grande porte coulissante avec une issue de secour au milieu. Les contraintes etaient nombreuses, rien qui ne depasse du sol, la porte devait etre a l exterieur, pas possible de la suspendre, elle devait avoir une issue de secour , maçonnerie pas droite ( ha les vieux murs)... Une fois toutes ces contraintes digérer j ai pris les options suivante, rail de portail au sol encastrer dans la dalle ( la rainure fut longue et dure a faire) , systeme de galet pour le guidage haut avec une rive contre mur pour protéger de la pluie, la porte est en 4 parties assemblee sur place et deux fer plat au niveau du rail maintiennent l ecartement de la porte.
Côté finition le client voulais qu elle fasse pas trop neuve j ai donc grisé le bois avant de la vernir...
Ca y ai elle est posée je peux aller dormir 😂😂😂😂.
A bientot


Discussions

Stef64  a publié la création "Porte coulissante d une salle de reception".
il y a 3 ans
Vic66
( Modifié )

Beaucoup de contraintes pour un résultat nickel ! Bravo

Stef64

Merci mon bon monsieur😉

RenS
( Modifié )

Du beau boulot et une belle reflection.
👏

Stef64

Merci. On vera dans quelques annees si mes choix étaient les bon 😂😂

mod
( Modifié )

Très belle réalisation en tout cas

Stef64

Merci bcp

trente six seb
( Modifié )

Le genre de projet intéressant et qui fait progresser quand on a de nouvelles contraintes à prendre en compte. Bien joué, car l'esthétique est au rendez vous :tuhumbup:

Par contre, question étanchéité ? Il y a des joints ? qu'est ce que souhaitait le client ?

Stef64
( Modifié )

Merci trente six seb .
Dans ce cas l étanchéité est assez dure a gérée.
J ai doublé le tableau avec des planches qui vont recevoir des peignes. Le client savait que l étanchéité serait plus hasardeuse que dans une porte battante classique.

trente six seb

Si c'était le cahier des charges alors super.

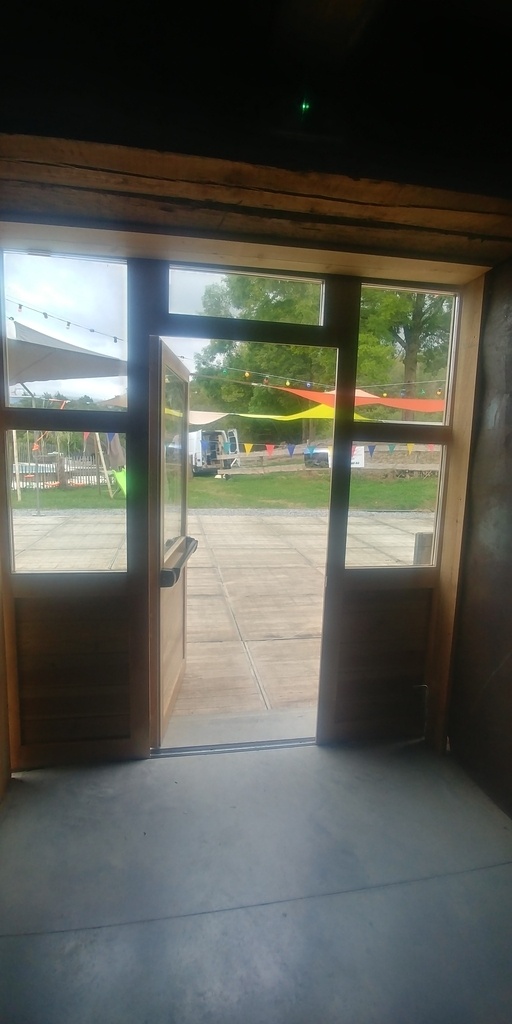

C'est le jour qu'on voit à gauche dans la photo intérieure qui m'avait soufflé cette question. Et puis le coulissant, c'est bien, mais l'étanchéité reste le problème le plus difficile à gérer sur ces portes.

Stef64
( Modifié )

trente six seb il n y a pas les peignes encore.
Mais sur ce chantier l isolation etait a la derniere place du cahier des charges.😂😂😂

trente six seb

Oui, c'est ce que j'avais compris ^^

dependancesbois
( Modifié )

Joli coup ! J'avais les mêmes interrogations que trente six seb sur l'étanchéité.
Pour en avoir posé dans un garage, je n'ai pas trouvé de solution.
Tu sais quels peignes vont être posés?

Stef64
( Modifié )

dependancesbois.
Je te met une photo ce ne sont pas des peignes ( j ma trompu) mes des brosses

dependancesbois
( Modifié )

Stef64 merci.
Tu as des retours sur ce genre de produit au niveau étanchéité ?

Niouniou
( Modifié )

Sympa, mais pourquoi as-tu mis le fil du bois de tes panneaux bas horizontal ? L'eau rentre plus facilement dans ce cas... C'est esthétique ....?

Stef64
( Modifié )

Niouniou merci.
Oui c est la demande du client.
Chaque traverse basses sont percées pour évacué l éventuel eau. La feuillure basse est profilée a 20deg pour chasser l eau vers dehors. Si tu met les lames a la verticale tu as un point faible d étanchéité a chaque chamfreins. Autre point les lames et l interieur des traverses sont vernis avant l assemblage. Voila tu sait tout 😉

Niouniou
( Modifié )

Stef64 bien vue, la feuillure à 20°, je ne suis pas sûr que j'y aurais pensé! Pas bête du tout!

Si tu met les lames a la verticale tu as un point faible d étanchéité a chaque chamfreins

Là, je ne comprends pas...

Stef64
( Modifié )

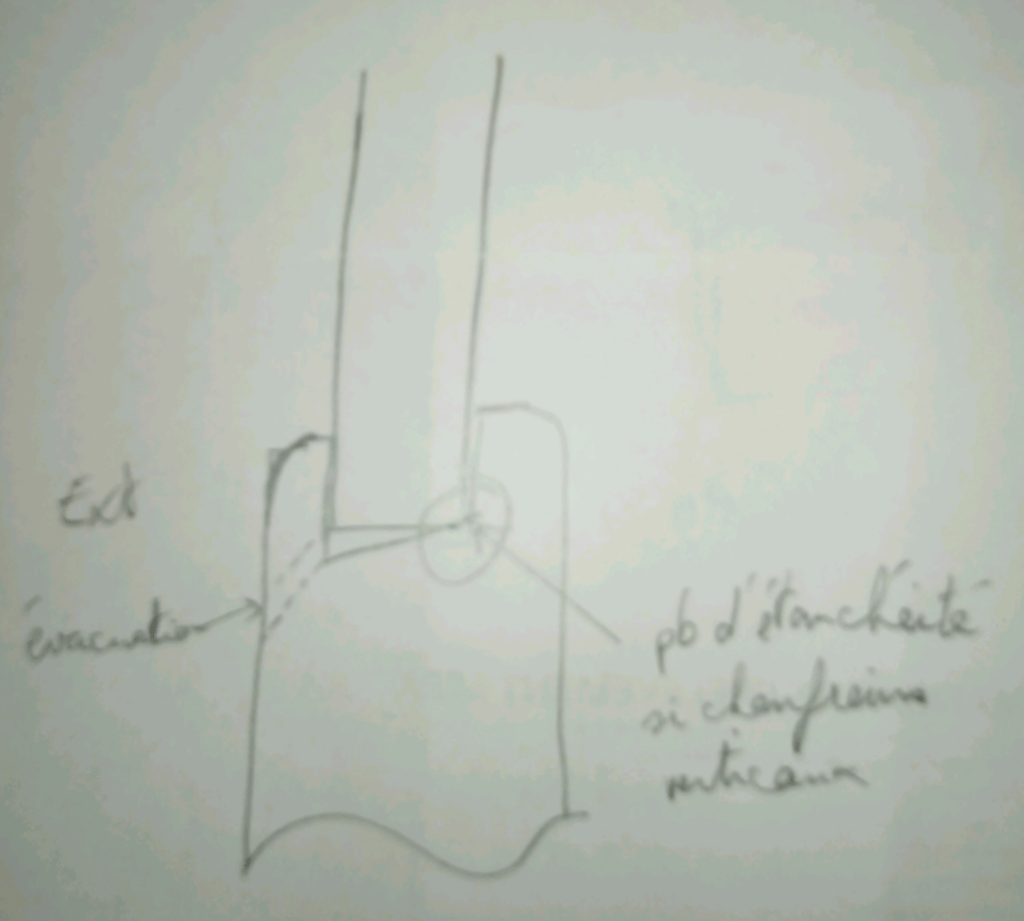

Niouniou les lames ont des chamfrein a 45 deg ( comme pour des volets) , elles rentrent en bas dans une rainure, si tu les posent verticalement les chamfrein sont en retrait du bord de la rainure de la traverse.

Niouniou
( Modifié )

Stef64 je ne suis pas certain de comprendre, c'est ça ?
