HervéB

Serre à kayaks


Voici un projet réalisé il y a 6 ans déjà destiné à abriter les matériaux lors de la rénov de notre maison actuelle puis kayaks et dériveur.
La construction est très simple, les arcs étant réalisés en liteaux (attention, la courbure ne peut être trop prononcées à cause de la présence de noeuds dans les liteaux) avec des blocs de 45x45 faisant entretoise.
Ce type d'abri est très utilisé outre-atlantique pour les travaux sur des bateaux de plaisance.

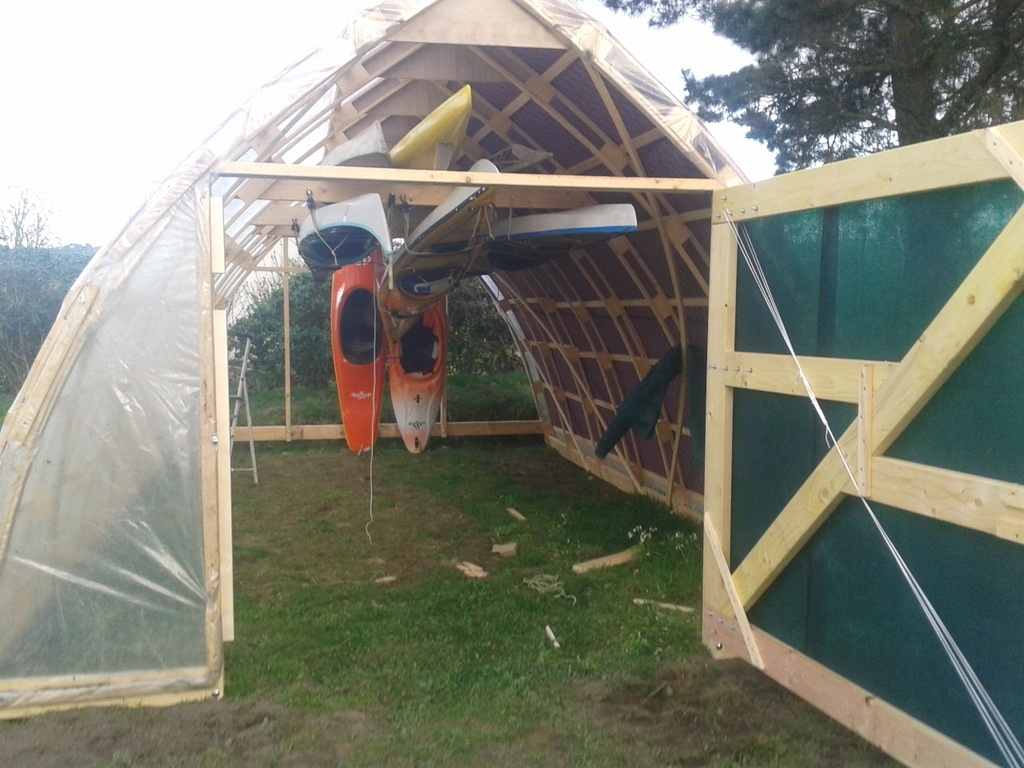

Je l'ai ensuite recouvert d'une bâche de serre de récup', en prenant soin d'ajouter un tissus occultant (tissus à rideaux de récup' aussi) coté Sud pour éviter de cramer les objets stockés par les UV.

Mis à jour

Discussions

HervéB a publié la création "Serre à kayaks".
il y a 1 an
Kentaro

Belle structure!

Erebor
( Modifié )

J'adore la forme ! Je charchais des idées pour faire une serre !

HervéB

Merci, attention à mieux protéger le bas de la structure en contact avec le sol si tu utilises comme serre (tu vas devoir arroser => humidité => pourriture des lisses basses en douglas)

Erebor
( Modifié )

HervéB merci oui effectivement je pense que dans le cas où je ferai ça je ferai probablement des fondations en dur. Ça souffle fort par chez moi...

MoFran
( Modifié )

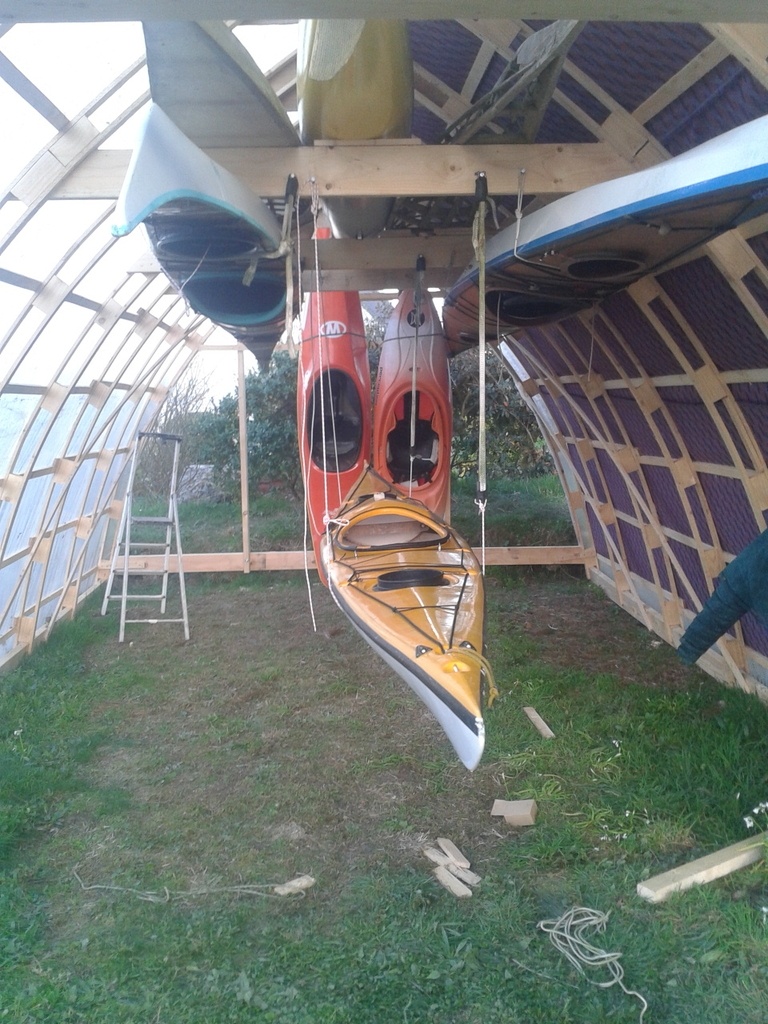

la photo avec kayaks c'est 6 ans plus tard ?!? impressionant !

HervéB

Les kayaks, nous les avions déjà...il était justement urgent des les protéger. La photo date donc de l'époque de la construction

sylvainlefrancomtois
( Modifié )

Joli travail !! comment as tu isolé le bois du sol ???

HervéB

Merci!
J'ai honte...en fait c'est juste posé sur le sol. La bâche de serre est enterrée comme pour une serre tunnel classique. C'est ce qui retient l'ensemble en cas de vent fort (comme aujourd'hui!).
Cette serre devait être temporaire, en attendant d'avoir un permis de construire pour un abri en dur. Ce permis ayant été refusé, le temporaire est devenu définitif. Du coup les lisses basses sont en contact direct. Je ne le conseille vraiment pas, ou alors il faut du classe 4. Bizarrement il n'y a pas de signe de pourriture à ce jour. La terre est bien sèche à l'intérieur de cet abri (ce qui ne serai pas le cas pour une serre où il faut arroser les plantations), c'est certainement l'explication à cette bonne surprise

Guilh63

La structure est peut-être assez légère et rosbuste pour pouvoir être soulevée?

HervéB

A plusieurs, oui. Cependant ça reste souple tant que ce n'est pas posé au sol. Si tu désires faire un truc portable, il faudra faire plus petit et prévoir des traverses basses pour stabiliser l'ensemble lors du transport.

Guilh63

Je pensais surtout à pouvoir glisser des lisses basses pour prolonger la durée de vie de ce bel ouvrage!

Kentaro
( Modifié )

HervéB J'ai vu que tu avais construit des kayaks "skin on frame". Il va falloir nous les montrer!

D'ailleurs, ta structure y ressemble...

HervéB

yup, c'était il y bien plus longtemps encore...presque 20 ans! Ils ne sont pus trop présentables ni navigables...et à l'époque, pas d'appareil photo numérique!
V'là que j'me sens vieux, tout d'un coup!

Kentaro
( Modifié )

HervéB Tu avais utilisé quoi comme "peau" ?

HervéB

Va falloir ouvrir une nouvelle discussion??
C'est du nylon "ballistic". A l'époque pour en trouver il fallait faire venir des USA. J'ai de la famille qui y habite et qui m'en rapportait dans leur bagages. L'étanchéïté est faite avec un vitrificateur PU monocomposant (plus souple) pour parquets.

Kentaro
( Modifié )

HervéB Merci!

Catnard83

j'en ai fabriquer 2 dernièrement, si ça vous intéresse j'ai quelques photos ainsi que les coordonnées des fournisseurs.

Kentaro
( Modifié )

Catnard83 Ah oui!

Erebor

Moi aussi je veux bien en savoir plus ! Un collègue est en train de faire un stich & glue et ça rend vraiment bien !

Catnard83
( Modifié )

Dois je faire une publication spéciale, ou bien vous répondre directement?

HervéB
( Modifié )

Catnard83 je pense qu'un autre fil serait judicieux...on commence à être un chouia hors sujet!

Catnard83

OK.

Kentaro
( Modifié )

Catnard83 Ah oui, ça vaut le coup d'une publication spéciale!

sankarl
( Modifié )

Il me semble avoir vu ce type d'ossature/charpente dans un récent numéro de La Maison Écologique. Dans ce dernier était mentionné qu'il le cintrage n'était pas effectué à l'étuve mais lorsque le bois en vert (avec quelques précautions ne plus : mouillage du bois et stockage à l'ombre). Il est ensuite courbé et assemblé sur un "gabarit" au sol puis laisser sécher naturellement environ 2 mois. Est-ce que tu as procédé ainsi ?

HervéB

Je n'en avais guère le temps. Ici ce sont des liteaux de couvreur. Sur le sol, j'ai tracé un arc de cercle de grand diamètre. Plusieurs cales de bois sont fixées à tangenter par l'intérieur. Un premier liteau+blocs de bois de 45/45mm vissés desssus est maintenu contre ce gabarit géant. Puis un deuxième liteau est vissé...rien d'autre, c'est simple et rapide. Bien sûr il y a un léger retour de ce "lamellé collé" du pauvre, mais ce n'est pas énorme

sankarl

D'accord, solution plus rapide en effet ;) Merci pour les infos

ElbamaRol
( Modifié )

Bonjour.
L'idée et la réalisation sont top, c'est super chouette ;).
Je m'en inspirerai le jour où je devrai faire une serre !
Juste une question : comment sont fixées les "poutres ou poutrelles" perpendiculaires à la structure ?
Quelles sont la section de ces "poutres ou poutrelles" ?
Merci.

HervéB

Les lisses basses et faîtage sont en 45/145.
Comme les blocs insérés entre les liteaux font 45 d'épaisseur, les lisses basses passent pile-poile.

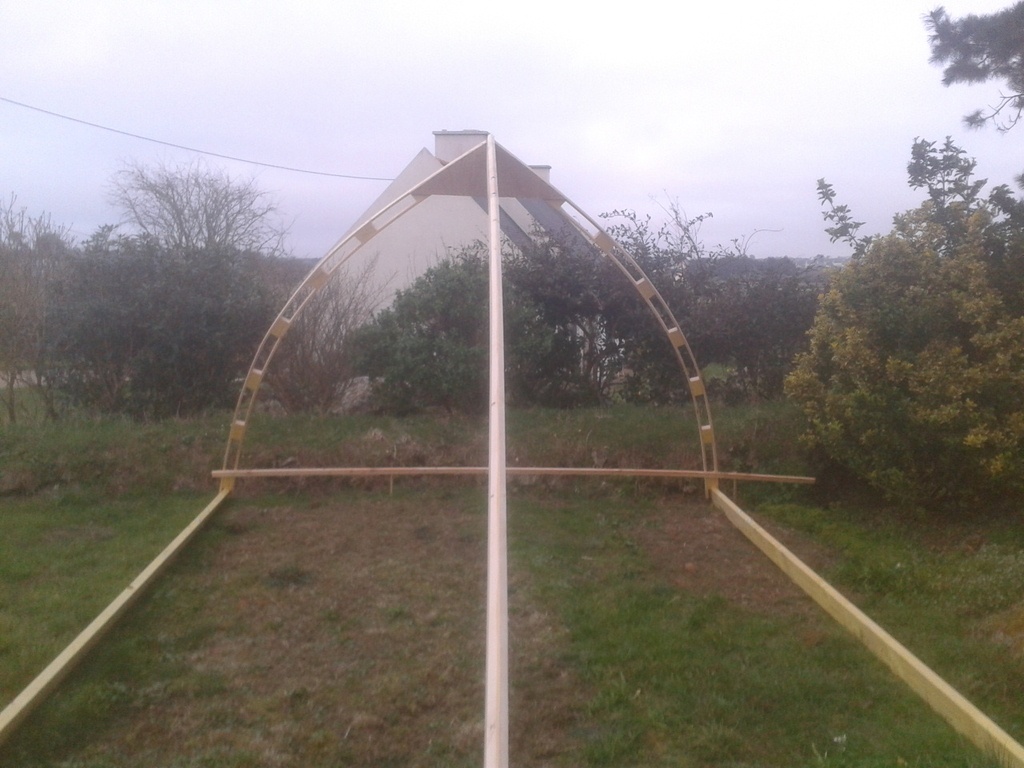

Pour le faîtage : les arceaux sont réunis au sommet par un gousset de contreplaqué dans lequel une fente est ménagée poir accueillir le faîtage.

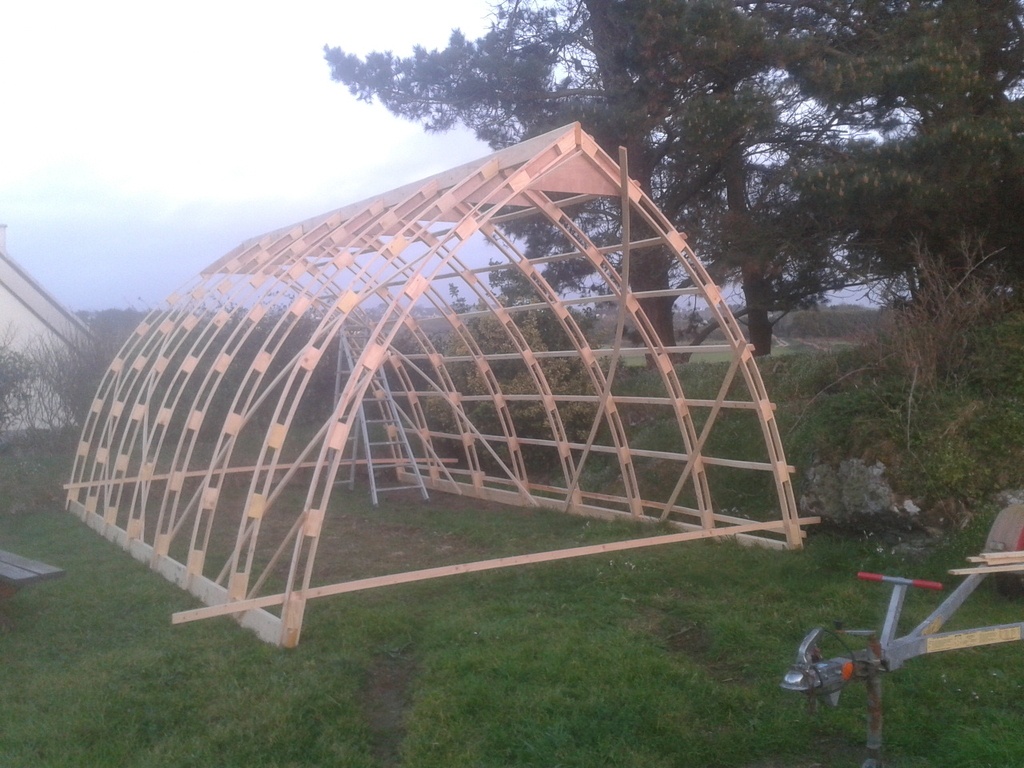

Important :pour contreventer l'ensemble, j'ai disposé aussi quelques liteaux à 45°. On les voit sur la 1ere photo.

ElbamaRol

Bonsoir et merci de la réponse rapide.
OK pour les blocs qui passent pil-poil entre les blocs des inter-linteaux ; pas mal l'astuce ;).
Mais ma question porte sur celles qui sont perpendiculaires et dont sur une, est suspendu le kayac jaune.
Elle me semble faire bien plus que 145 mm ...
Ai niveau fixation, je viens de regarder depuis mon ordi fixe et le visionnage des photos est + confort. Cela doit être fixé sur ces blocs inter-linteaux.
Merci et bonne soirée.

HervéB

C'est exactement comme ça! ces traverses sont juste vissées à plat contre les blocs-entretoises. Comme ces blocs n'étaient pas exactement au bon endroit, j'en ai rajouté selon mes besoins

ElbamaRol

Ok, merci ;).

trente six seb

La structure est très chouette.
Est ce que tu as les dimensions ? Ou plus simplement le rayon de courbure ?
Tu dis qu'on ne peut pas trop courber, tu es au maxi là ?
C'est pour éventuellement faire une serre pour mettre à l'hivernage certaines plantes.
Mais ce serait sous un apprenti donc avec une hauteur maxi et donc un rayon mini à respecter.

HervéB
( Modifié )

effectivement, le plus important c'est le rayon de courbure, mais je ne m'en rappelle plus, tout ceci a été fait de manière pifométrique avec comme contraintes: la longueur devant permettre de stocker des kayaks de 6,2m de long et une porte de dimensions suffisantes pour faire rentrer une caravelle (c'est un gros dériveur) sur sa remorque.

trente six seb

Merci

nireves

Très belle construction. Comme la structure rappelleune coque de navire, ça fait un rappel sympa avec les kayaks.

Guy8153

bonjour, j'aime bcp ta réalisation.je voulais savoir quelle était la longueur des liteaux ,l'espacement entre chaque arc et la courbure ou la largeur au sol pour pourvoir faire une forme similaire mais peut être moins haute car c 'est pour faire une serre .
merci bcp

HervéB
( Modifié )

Petit complément/correction (en réponse aux questions figurant sur plusieurs commentaires différents):
L'abris sur la photo fait environ:
largeur: 4,2m
hauteur: 3,05m
espacement des "fermes": 1m
espacement des blocs-entretoises et des lisses intermédiaires: 50cm
section des liteaux: 16x45mm
section des blocs-entretoise: 45x70; longueur environ 100mm
section des faîtage, lisses basses, structure de porte: 45x145
Par contre je ne connais plus le rayon de courbure. C'est pourtant une donnée de première imortance.
A ceux qui voulaient faire plus petit: le rayon de cette construction ne peut être plus court avec du liteau de couvreur en raison de la présence de noeuds. De plus c'est du bois traité...pas top pour une serre à légumes!
Pour faire une serre à légumes plus petite, je conseillerai donc du bois:
1/ sans noeuds, ou petits noeuds clairs
2/ naturellement durable (chêne, chataignier, accacia...) le douglas serait bon, mais trop de noeuds.
3/ fraichement abbatu, ou alors si ça casse, réhumidifier le bois (perso, je faits un fagot je le leste et le laisse 2 semaines dans l'estuaire voisin!)
4/ et si ça ne suffit pas, il faudra étuver. Mais ça commence à faire une balaise d'étuve.

En espérant avoir répondu aux diverses questions,
Hervé
