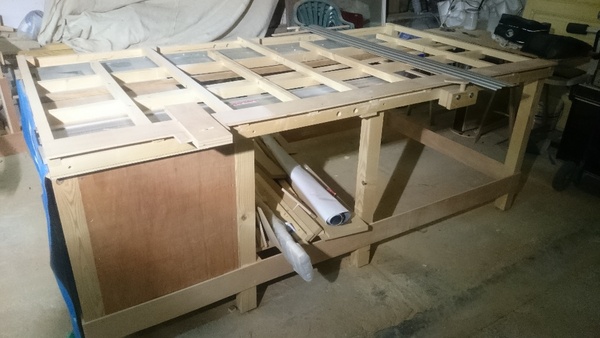

Table de découpe

par pierrotonthemoon

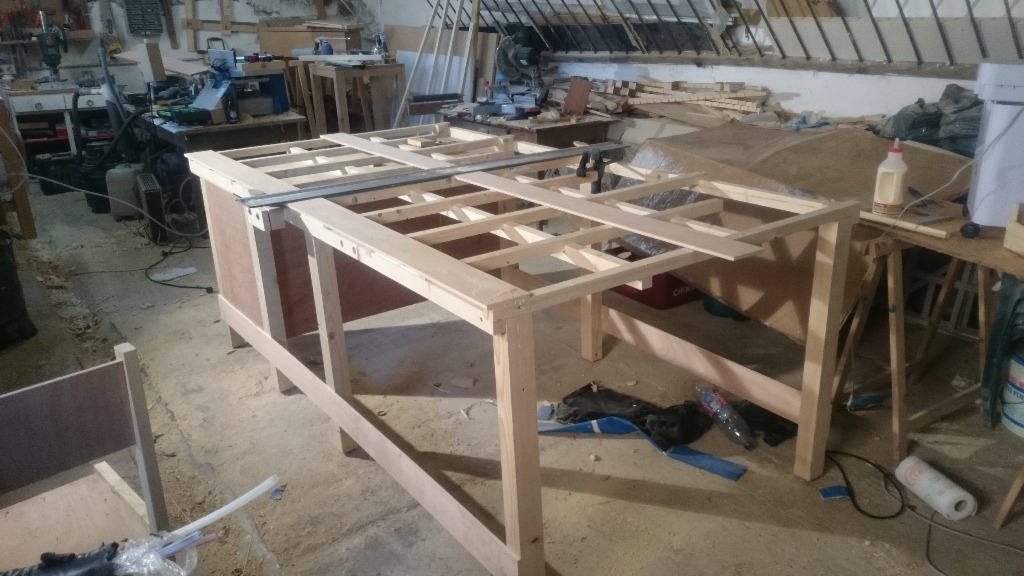

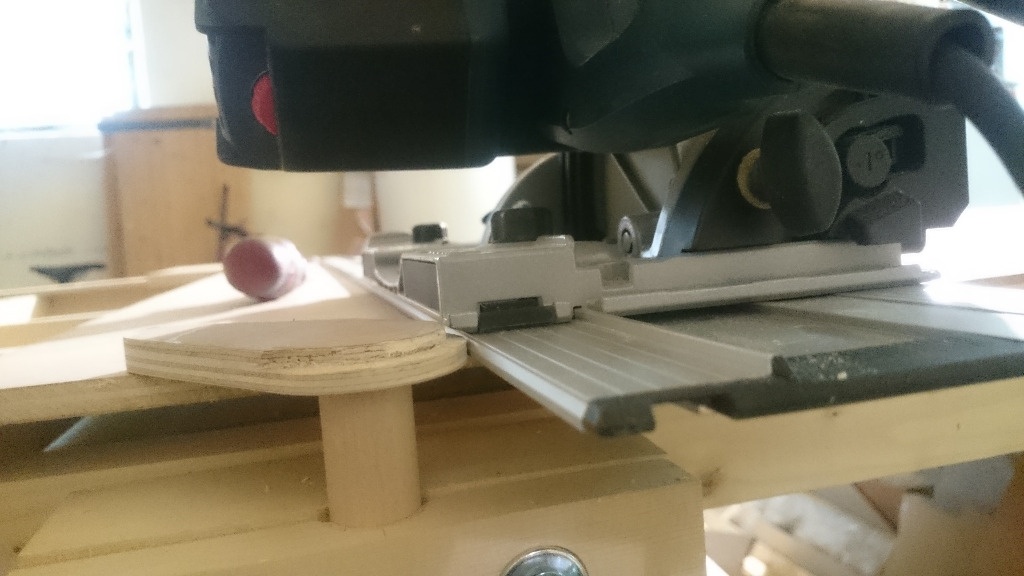

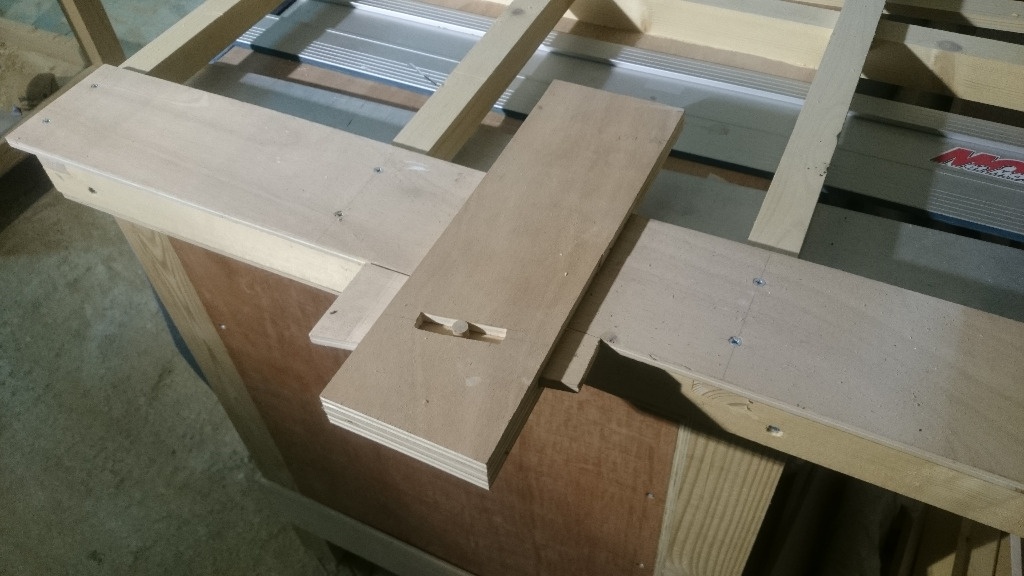

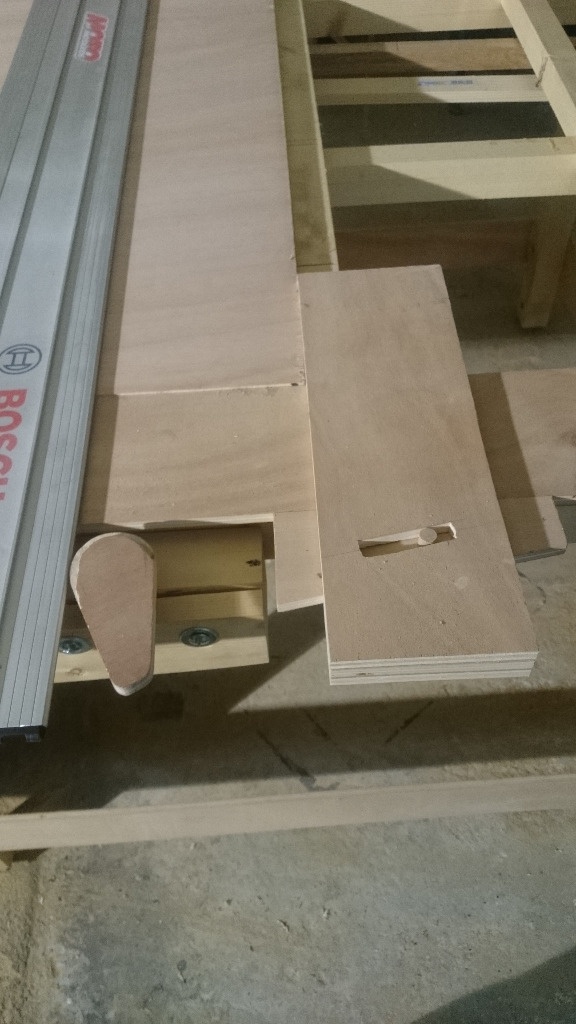

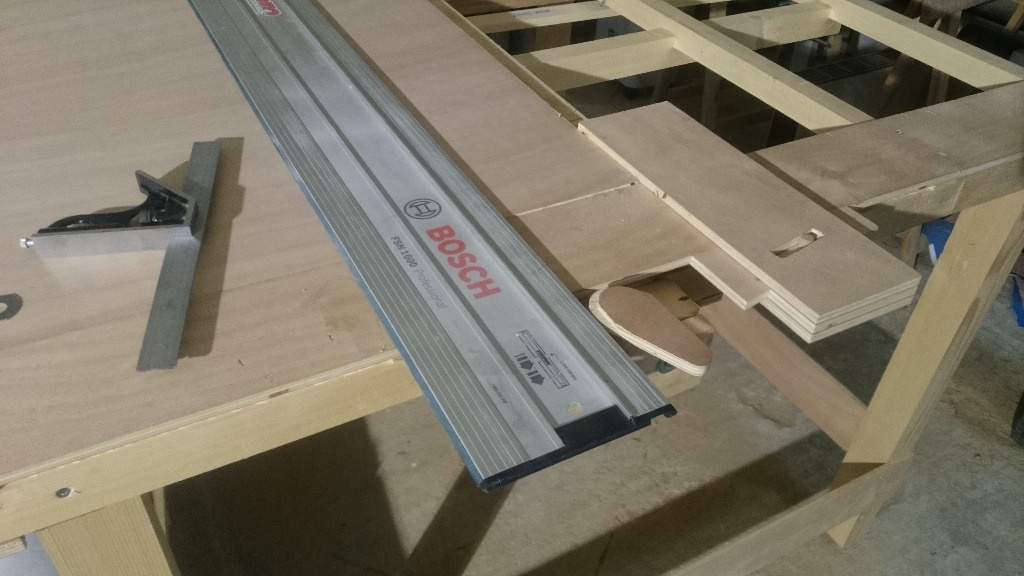

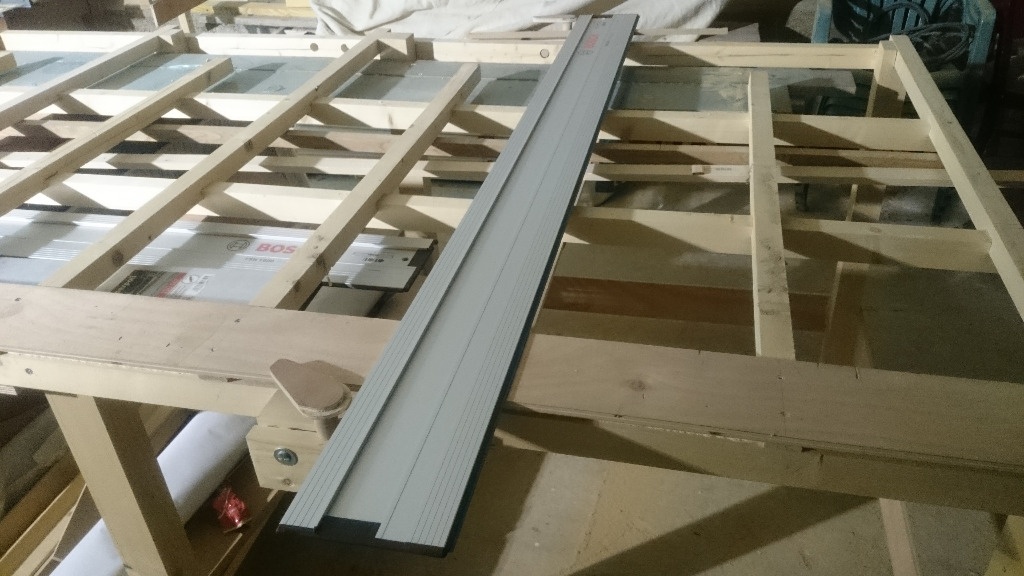

je vous présente une table qui me permet de découper les grands panneau. c'est un système de quadrillage bois sur pied avec un caisson a l’extrémité. la principale fonction du caisson est de fournir la rigidité nécessaire à l'ensemble (le fameux contreventement). je profite de ce caisson pour y ranger mes machines ce qui à pour but de donner du poids à l'ensemble. le plateau présente une bande en CP de 10 mm me servant de référence pour la découpe. cette bande me permet également de fixer une buter pour découper en série. j'ai mis au point un système pour caler le rail de la circulaire avec un réglage pour assurer la perpendicularité de la coupe.
le système est réglable en hauteur en fonction de l’épaisseur à couper.
c'est une réinterprétation des scie à format ou à panneau que l'on retrouve au rayon découpe des GSB.
c'est assez précis et c'est très efficace pour le débit en série.

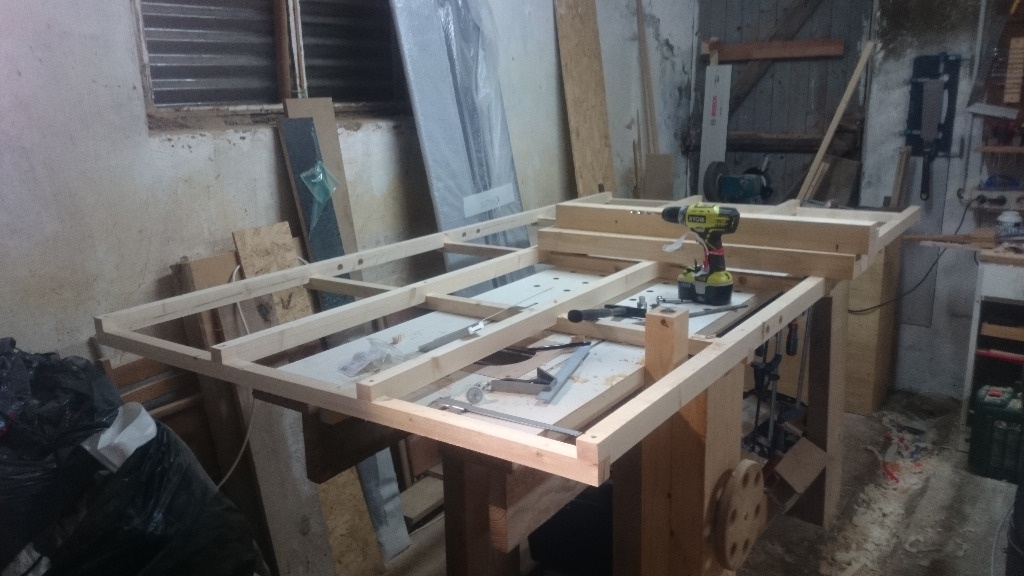

j'ai également aménagé la structure en bois pour y ranger les rails guides et stockage tasseaux et pièces de bois.
la planéité est pas parfaite car c'est installé dans une ancienne écurie et le sol est incliné vers une rigole

Mis à jour

On en parle ici

ecto1


J'avoue ne pas avoir tout compris, mais joli travail, bravo.

tp2415


Ca a l'air bien pratique, mais comme ecto1, je reconnais ne pas avoir tout saisi. Peut-être quelques photos en utilisation ?

PapaBricole

Je trouve l'idée géniale. Mais moi non plus je n'ai pas tout compris.

pierrotonthemoon


Soyez patient et je vous fais une démonstration ce week-end avec des photos :)

PapaBricole

Et si tu nous fais une video je paie la première !

Niouniou


J'attends également les photos de la démo.
Autre question : pour quoi y a un bout de rue-balise sur ta jolie visseuse

pierrotonthemoon

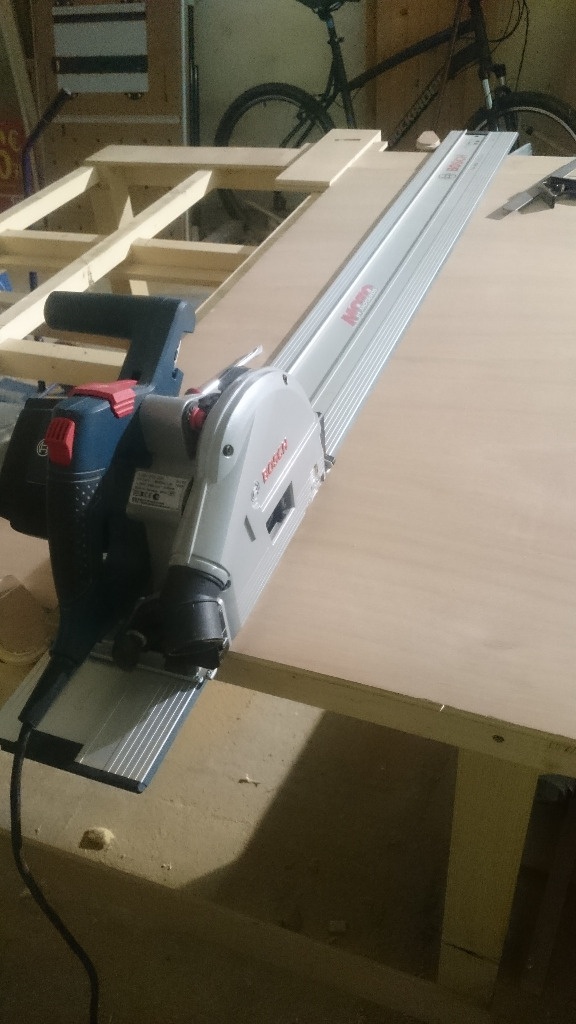

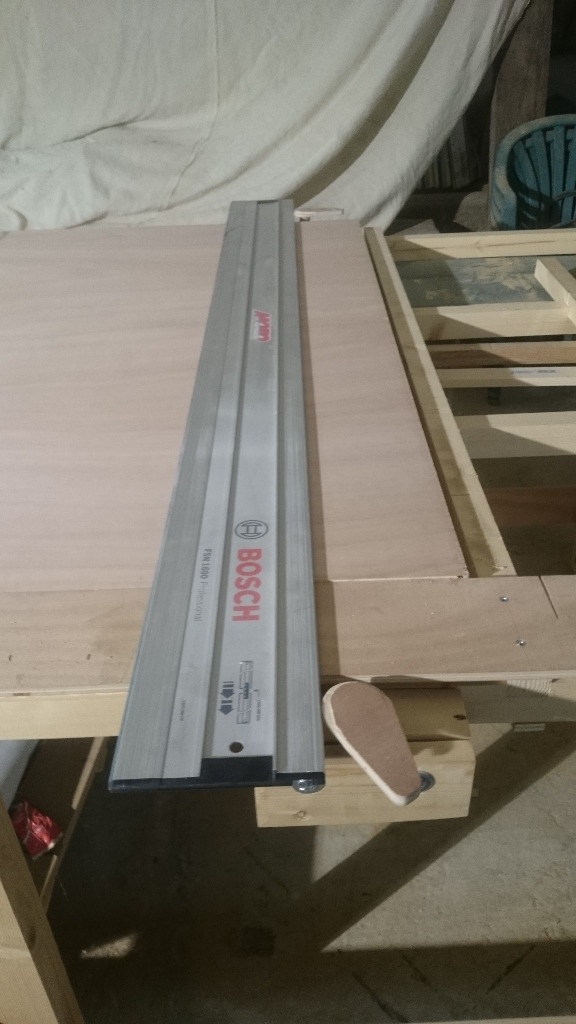

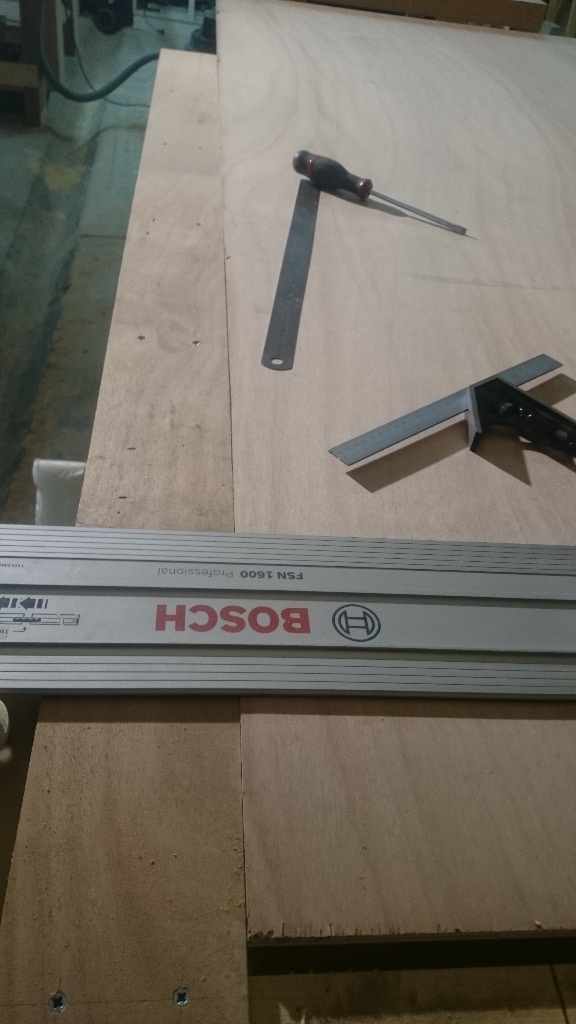

je viens de vous rajouter des photos d'une démo. j'espère que ça répondra à vos interrogations.
@niouniou tu as l’œil à ce que je vois. en fait c'est la vengeance d'un copain. ça c'est passé pendant la préparation du festival (dont je fais partie). le copain en question était venu un jour avec son quad. et vu que nous sommes extrêmement joueurs nous avons décidé de totalement recouvrir son quad avec de la rue balise du film étirable et j'en passe rendant impossible son départ. il s'est donc vengé en faisant la même chose avec nos outils.....
