Tour de poterie (Kerokuro)

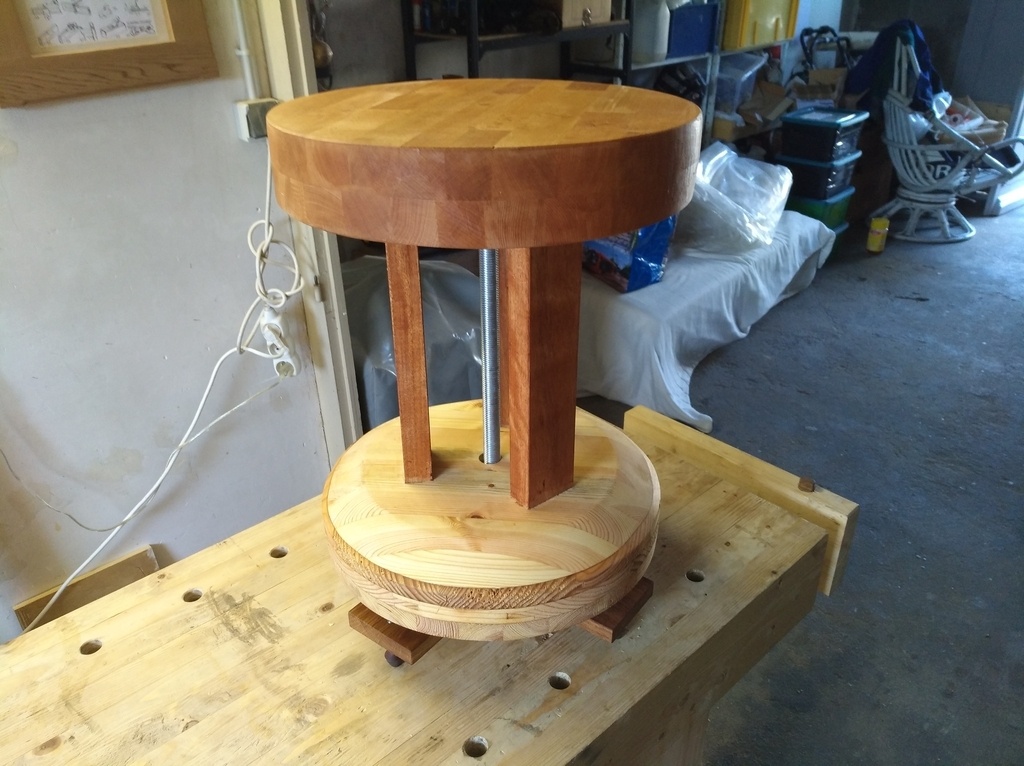

Réalisation d'un tour de poterie à pied de type "Kerokuro".
J'ai utilisé du bois de récup' pour les deux plateaux (plateau en hêtre trouvé dans le rue pour le haut, plateau en pin trouvé dans la rue aussi pour le second).

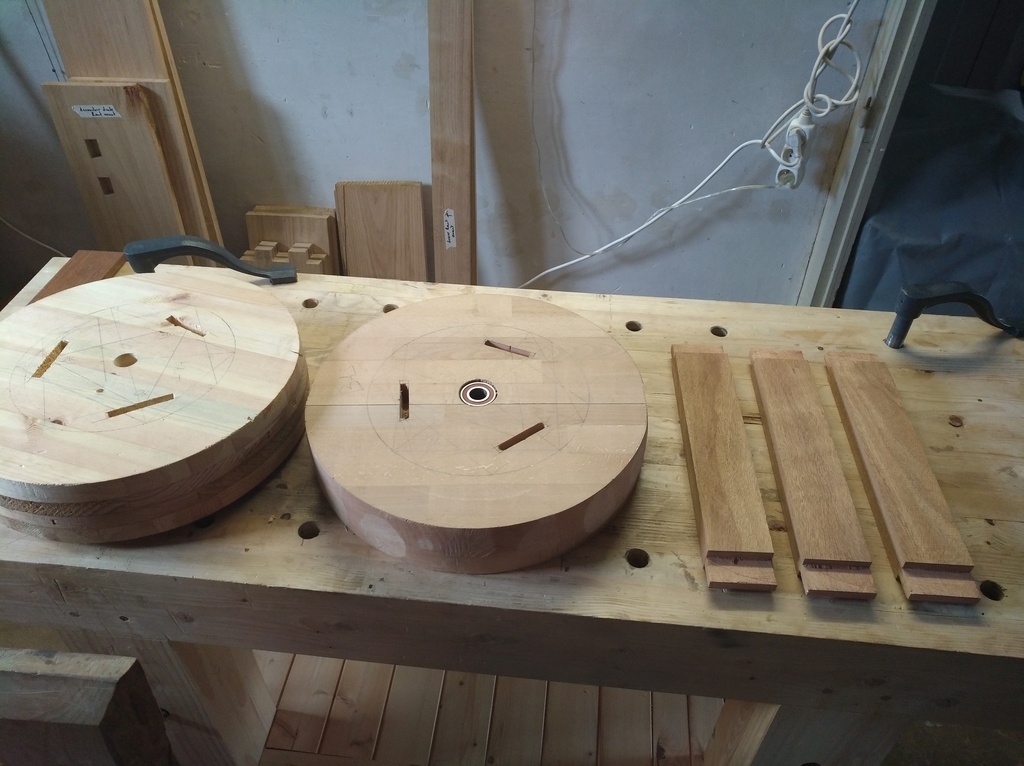

Après avoir collé plusieurs couches ensemble pour obtenir un maximum d'épaisseur de plateau (inertie pour le tournage), j'ai découpé à la scie égoïne des octogones. Puis j'ai arrondi au rabot cintrable pour obtenir des pièces rondes. J'ai ensuite percé les centres pour y loger des roulements (un en haut et un en bas).
J'ai ensuite creusé les mortaise au bédane pour accueillir les supports verticaux.

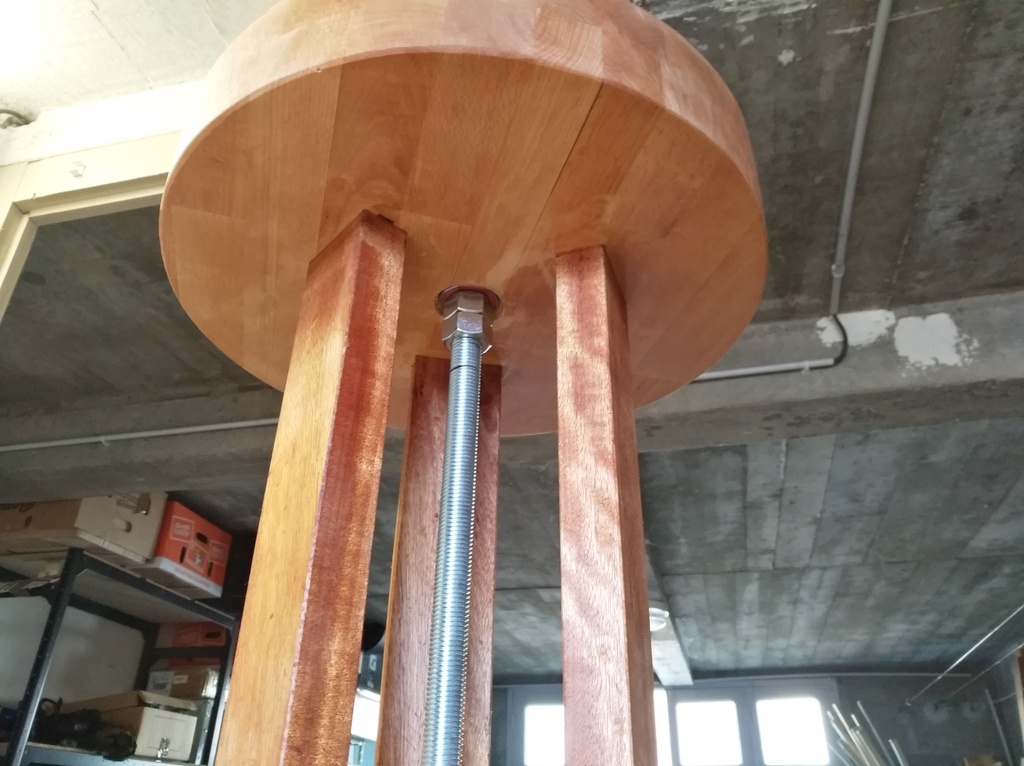

Pour l'axe de rotation j'ai utilisé une tige filetée de Ø20mm qui se loge parfaitement dans les roulements. Avec un jeu d'écrou / contre-écrou j'ai réglé l'appui du tour sur les deux roulements (légèrement hyperstatique en théorie, mais ça fonctionne bien).

Pour faciliter le tournage, un gros chanfrein sur le plateau inférieur est nécessaire. J'ai aussi rajouté une cheville en bois sombre au centre du plateau supérieur pour identifier le centre lorsque l'on dépose la terre.

Si vous voulez les plans n'hésitez pas à aller voir la section dédiée. Si vous avez des questions n'hésitez pas en commentaire.

Ce que je changerais aujourd'hui :

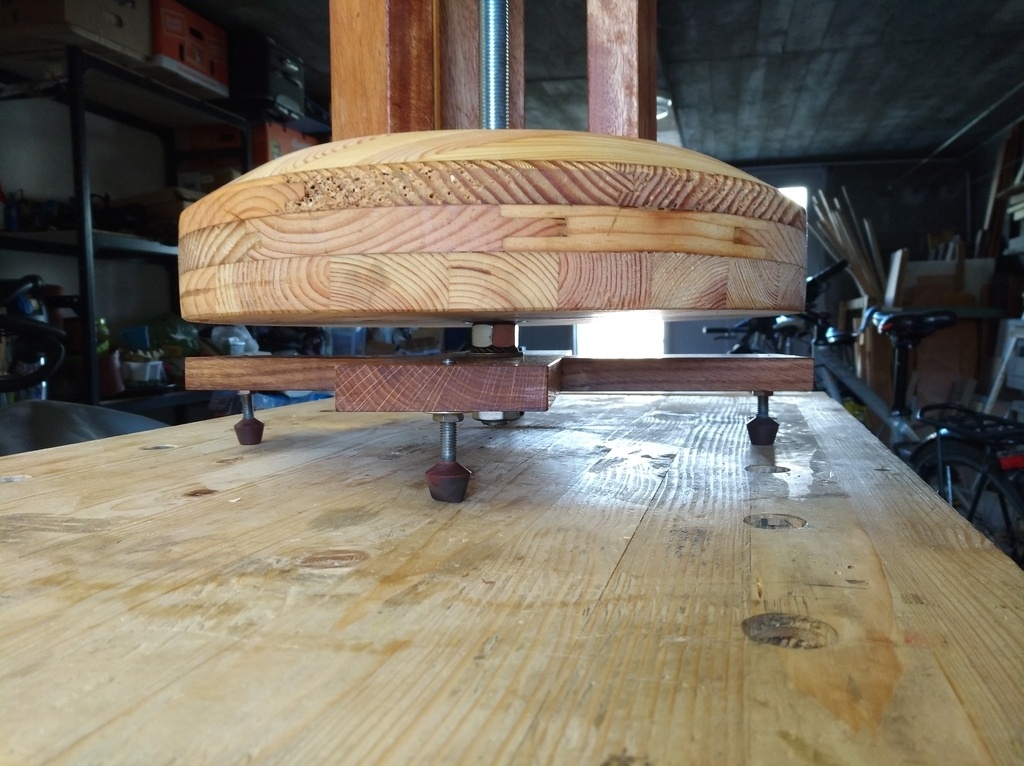

  • Les pieds en caoutchouc ont tendance à faire tanguer le tour, je les remplacerai par des pieds plus rigides
  • La tige filetée n'apporte pas un glissement parfait sur les roulements, un axe métallique plein serait mieux, mais dans ce cas c'est plus compliqué d'ajuster les hauteurs et de fixer le tour. Avec cette option il est démontable.
Mis à jour

Publications associées


Discussions

MaximeD  a publié la création "Tour de poterie (Kerokuro)".
il y a 3 ans
racmterrof
( Modifié )

Bravo! Du rarement vu sur l'air du bois.

MaximeD

🙂

JeffBurlu

Superbe et original !

Thomas Bernard
( Modifié )

Super!
Comment tu entraînés la rotation ? En lui mettant des coups de pieds?

MaximeD

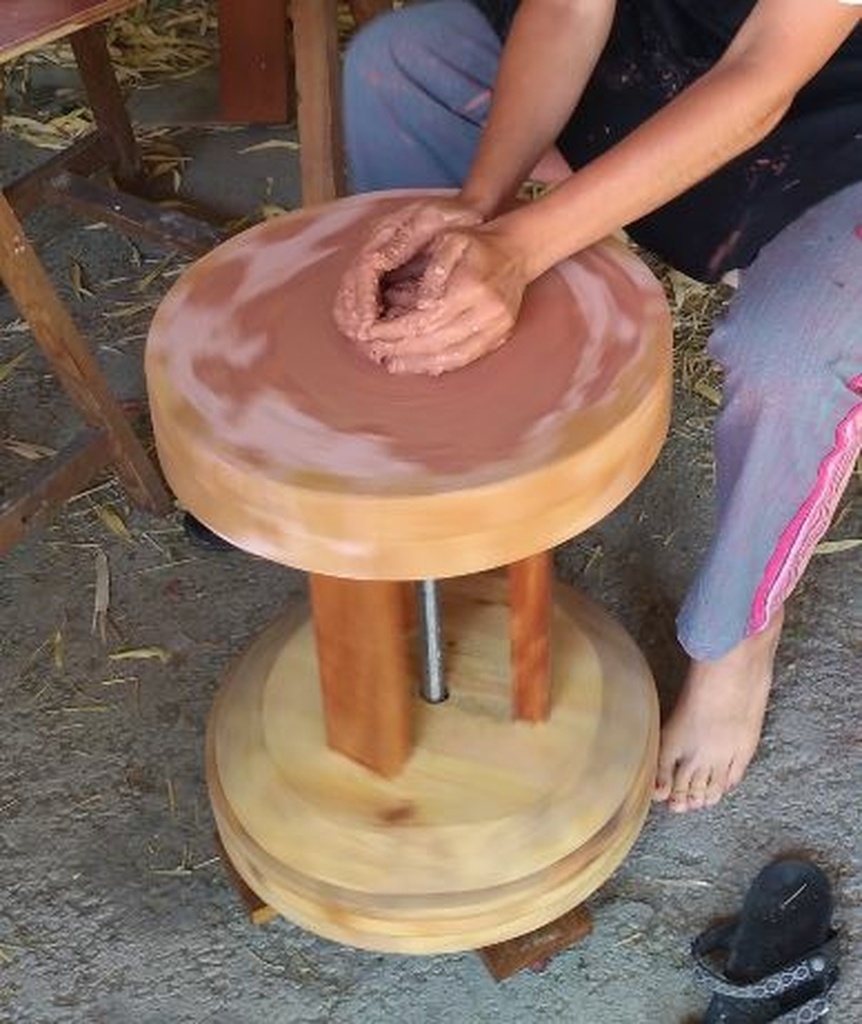

Oui, le chanfrein du disque inférieur est fait pour l'entrainement au pied. C'est la semelle de la chaussure qui permet l'entrainement. Possible de le faire pied nu aussi, mais avec la terre ça glisse parfois.

MaximeD

youtube.com/wa...h?v=BvciVXijupc
Pour un exemple d'utilisation

dependancesbois

Une super idée !!!!!

GuioO0Oommm

Génial! Vraiment chouette.
