Un autre Escalier-Placard ... plus grand !


Voici un projet conséquent qui se termine et je suis heureux de pouvoir vous montrer.
Sous ses allures de simplicité, ce projet à relevé un grand nombre de défis et a dû s'adapter à pas mal de contraintes. Et même si "c'est ça le boulot", il procure toujours une grande joie d'être aller jusqu'au bout sans encombres.

Les contraintes :

  • Un sol non plan avec un faux niveau de 20mm entre chaque extrémité

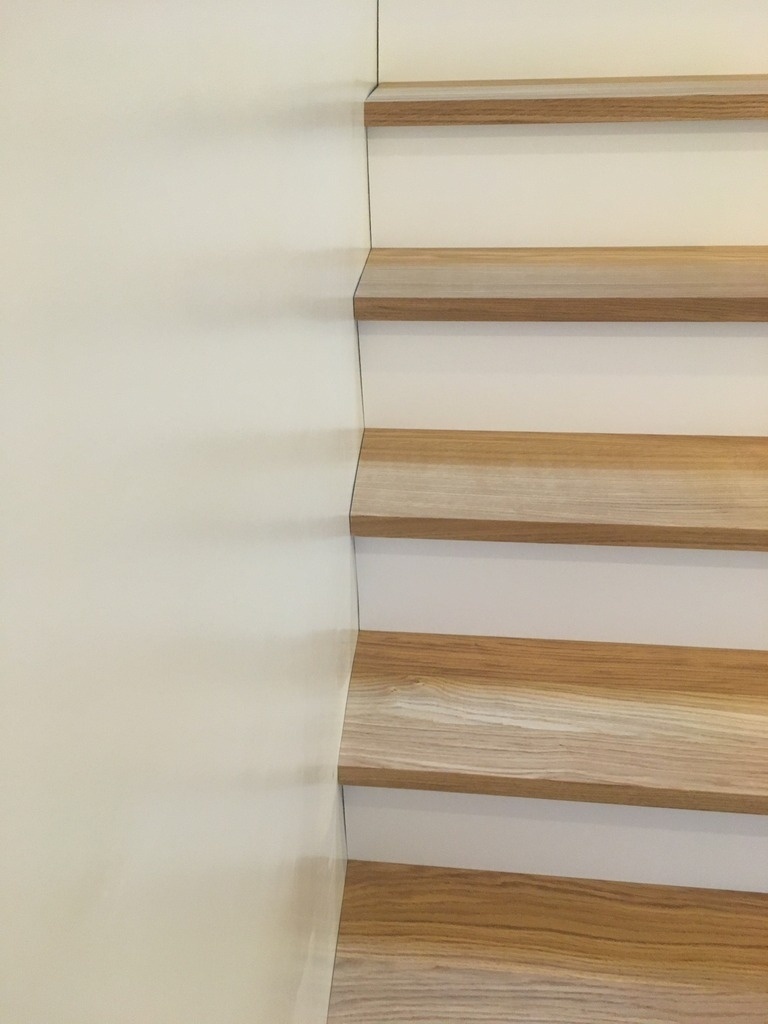

  • Un mur d'échiffre en creux et non parallèle à la montée et au reste de la trémie

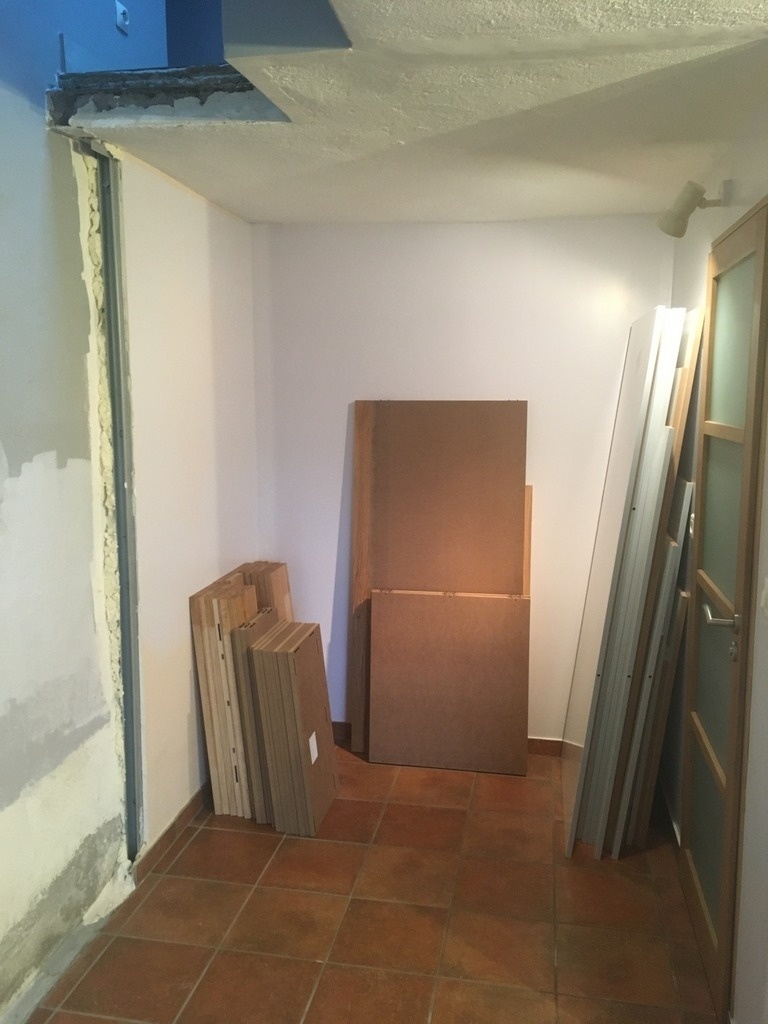

  • Une trémie pas très longue, mais très large avec un rétrécissement à l'arrivée
  • Un plafond avec un faux niveau de 15mm sur la largeur de l'escalier (en creux vers le centre de la pièce).

Les défis :

  • Avoir une foulée correcte de montée avec une trémie courte et donc une difficulté à avoir une échappée à plus de 1m90.
  • Trouver un compromis entre la position du claustra dans la trémie et la foulée de l'escalier
  • Avoir un ensemble conçu pour être facilement adaptable au terrain (sol + murs), sur place

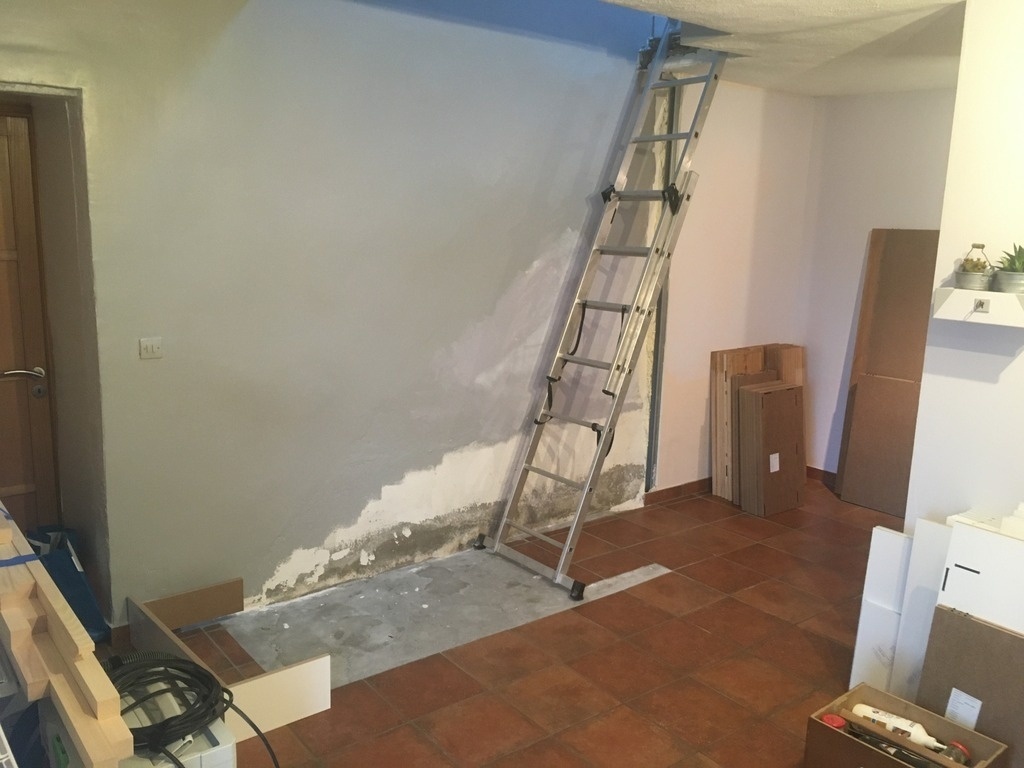

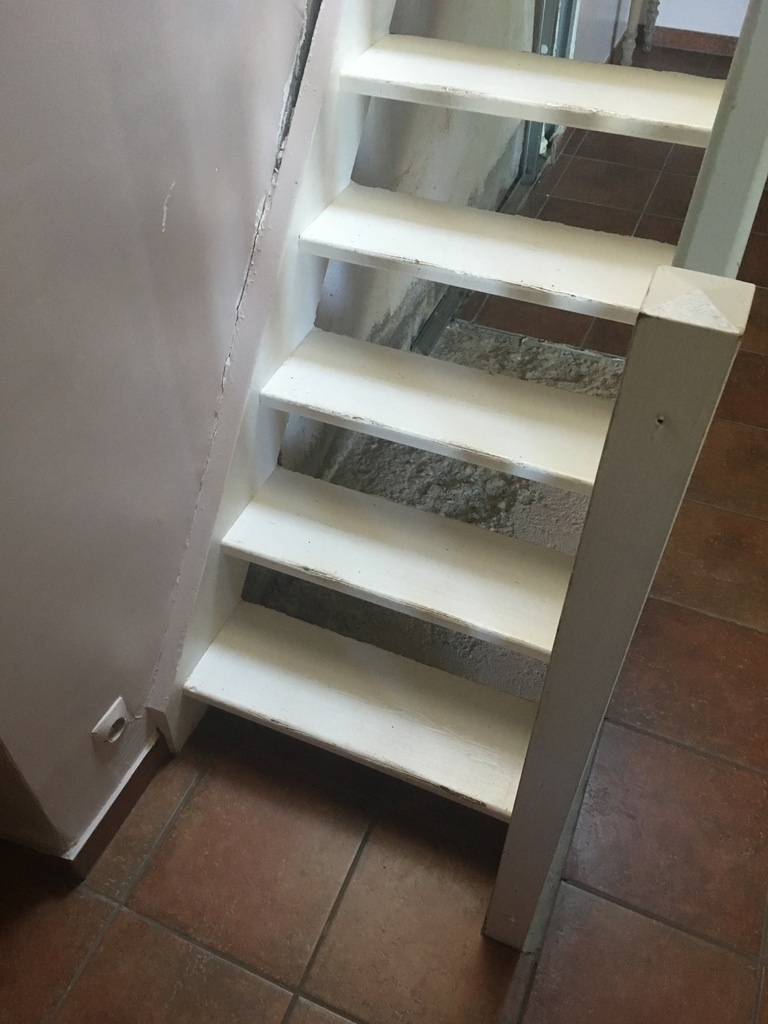

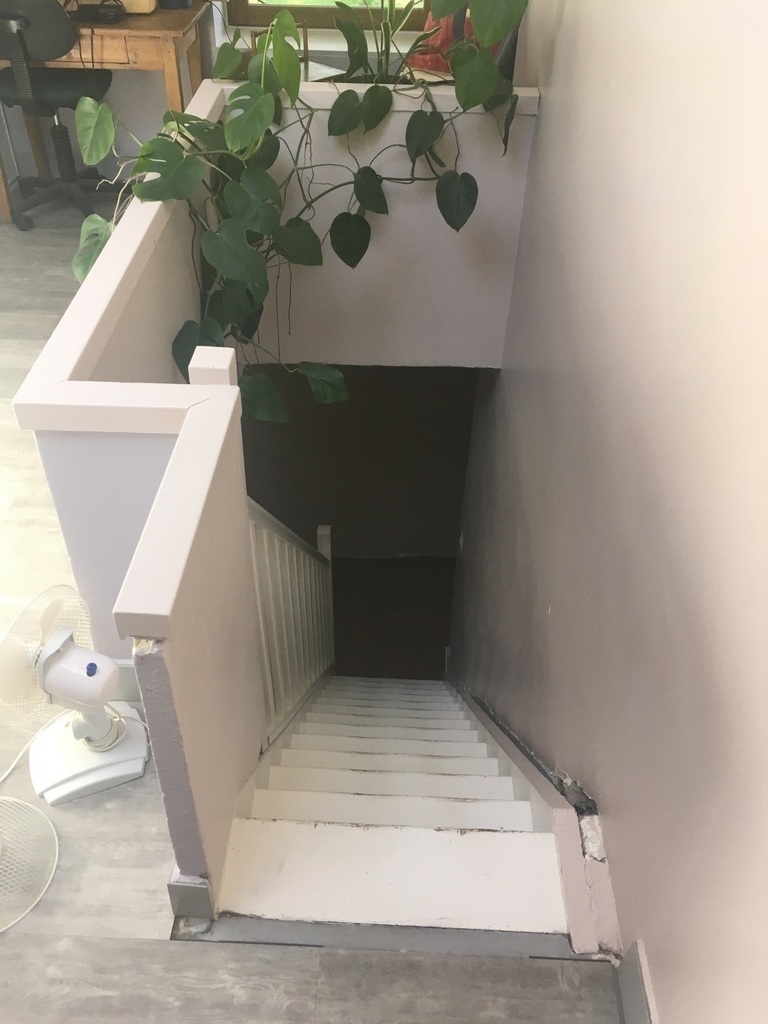

Le point de départ

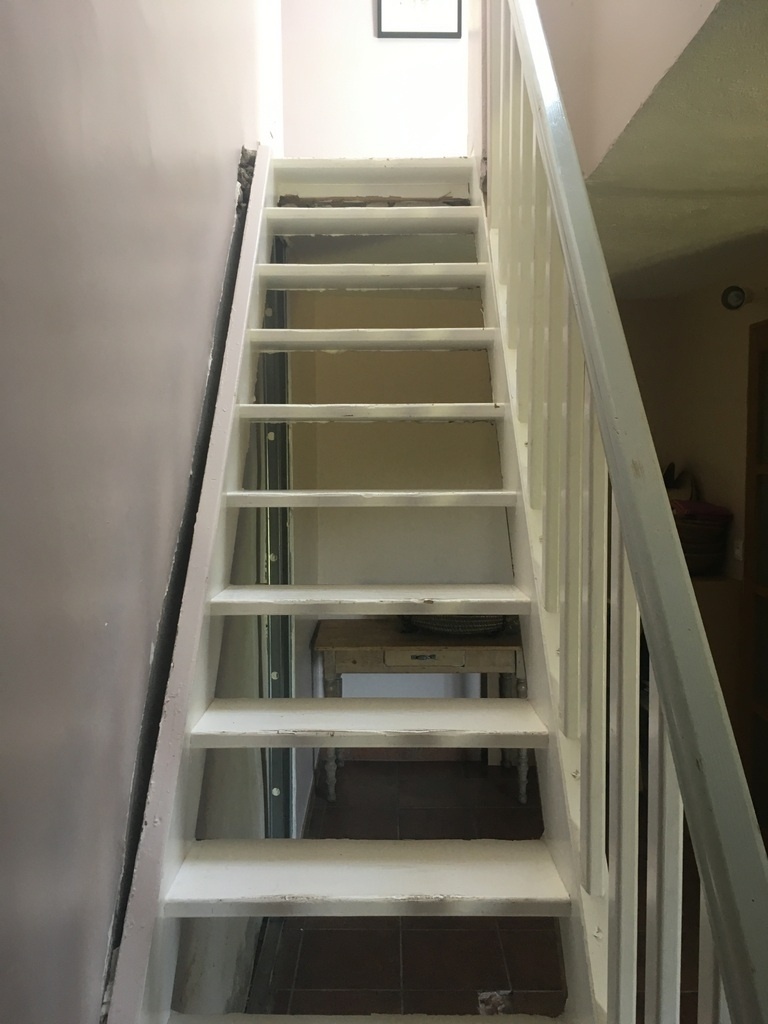

Le point de départ était un escalier meunier à remplacer. Ce qui nous laisse déjà entrevoir la problématique du mur...

La prise de côtes

Face à un tel chantier, ma stratégie a été de faire une prise de côte complète de l'environnement pour être en mesure de modéliser intégralement les déformations du sol, des murs et du plafond pour pouvoir derrière l'ordinateur dessiner en sachant déjà si mon modèle rentre ou pas. Et ainsi prévoir les parties à recouper sur place.

Mais pour faire cette prise de côtes, il fallait quand même une référence. Le coin extrême arrière de la pièce ayant été refait en placo, il se trouvait assez bon pour avoir la verticale de référence à tout le reste.

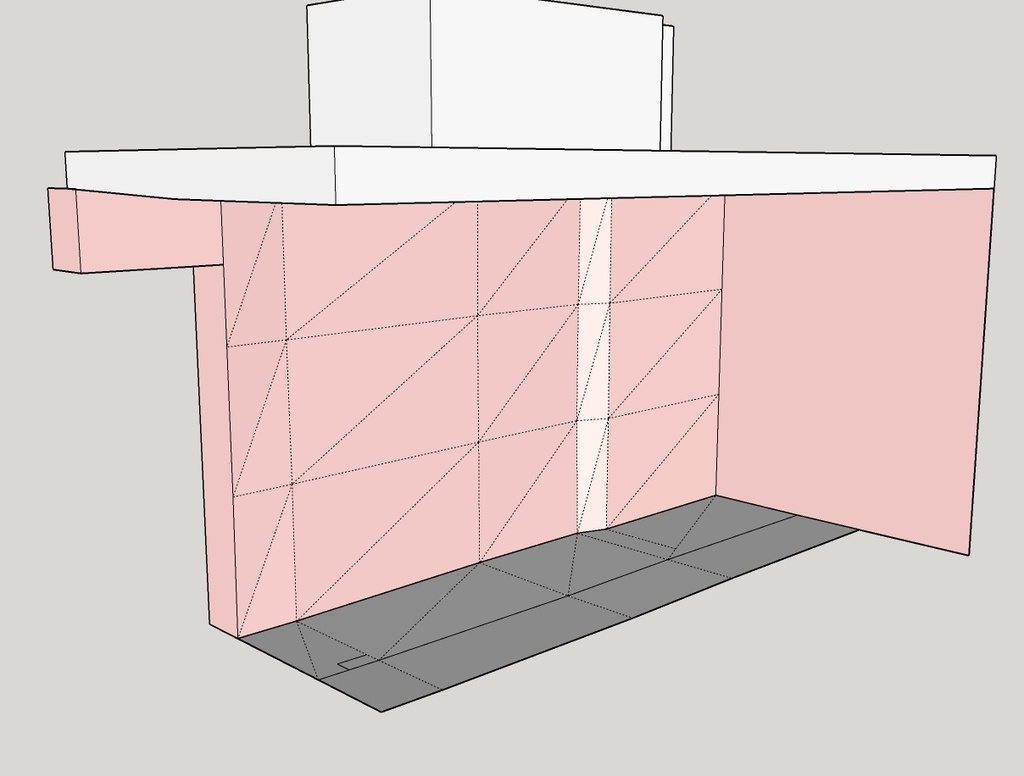

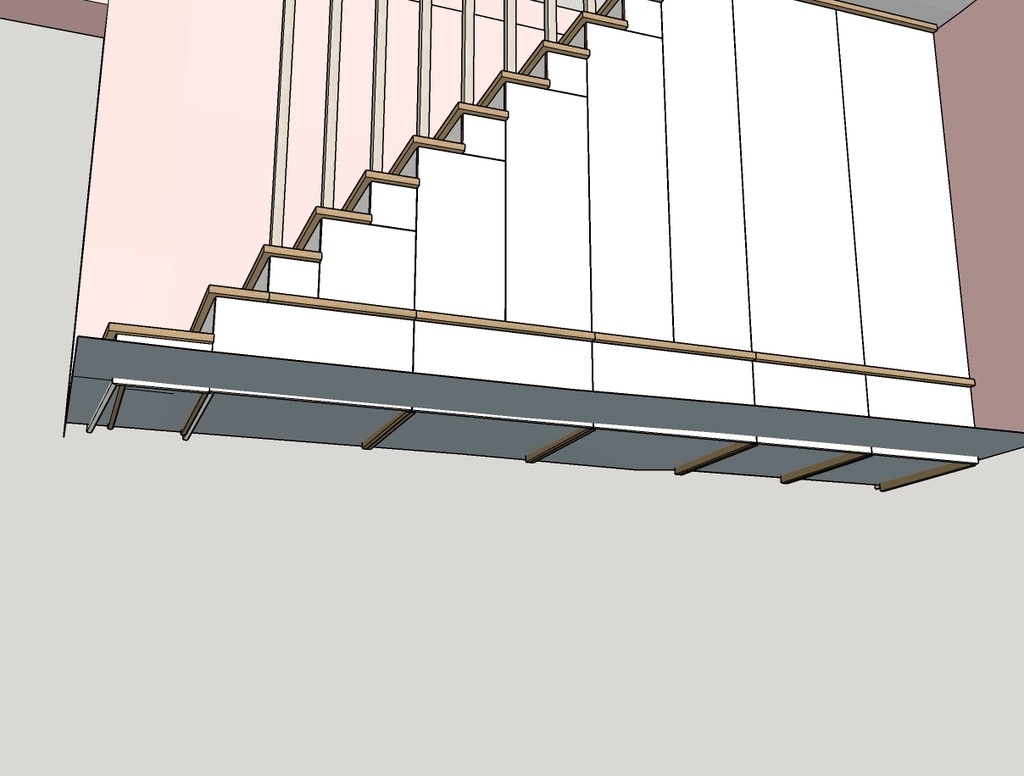

Ensuite, à coups de niveau laser et mètre laser, j'ai pris un maillage de point pour connaître la forme de tout ça. C'est un peu la technique qu'on peut voir quand ils font ça au laser dans les cathédrales, mais là c'était bibi qui faisait le boulot de la machine.
1/2 journée pour prise de côtes quand même ... 😉

A la fin de tout ça, j'ai un modèle précis de l'environnement 👍

Je peux alors revenir au bureau pour dessiner le nouvel escalier.

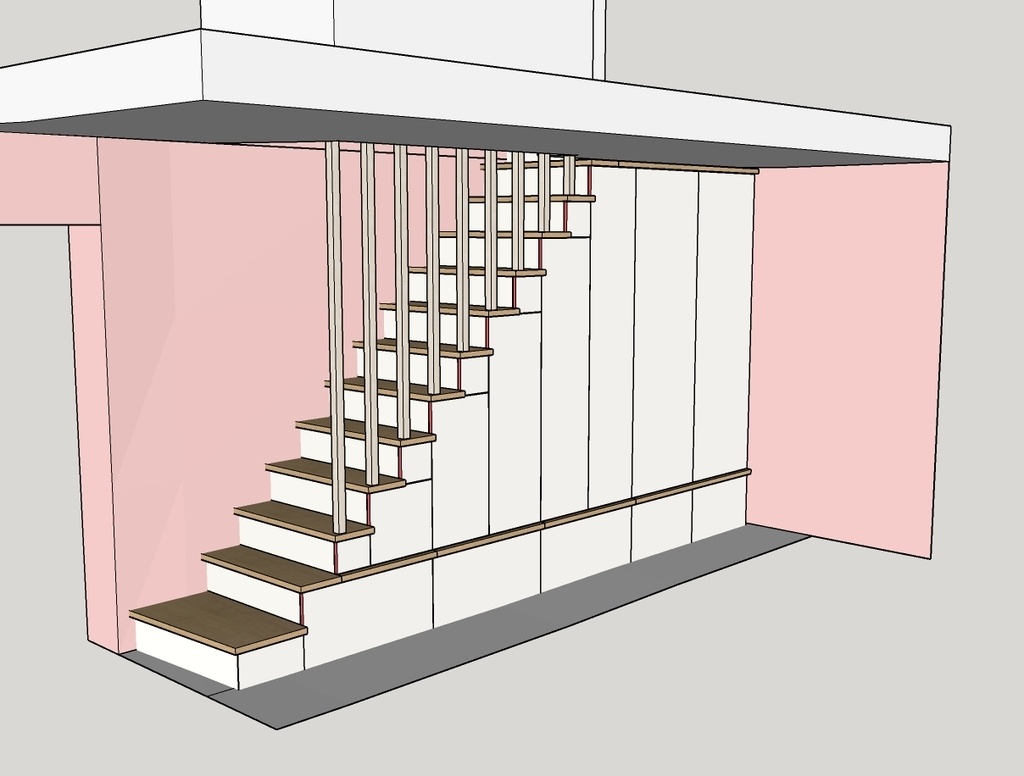

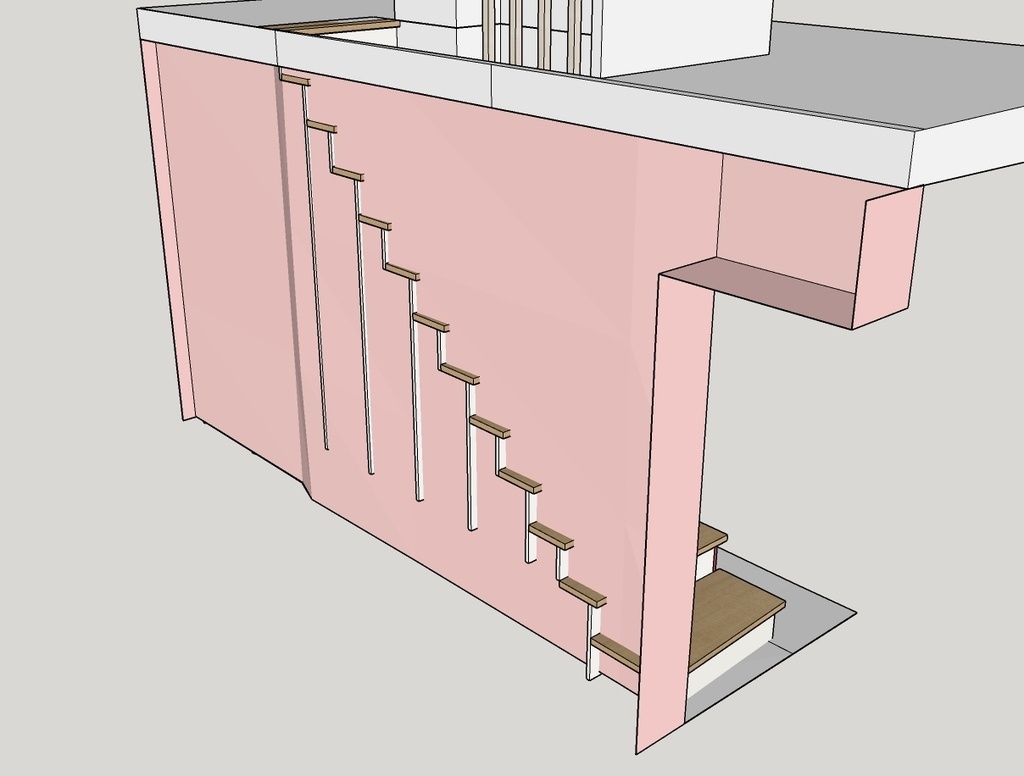

La modélisation

Une fois l'esthétique générale validée avec la cliente et grâce à une modélisation précise de l'environnement, je peux alors dessiner les sur-côtes des différentes parties qui seront à recouper à la forme des murs ou sol.

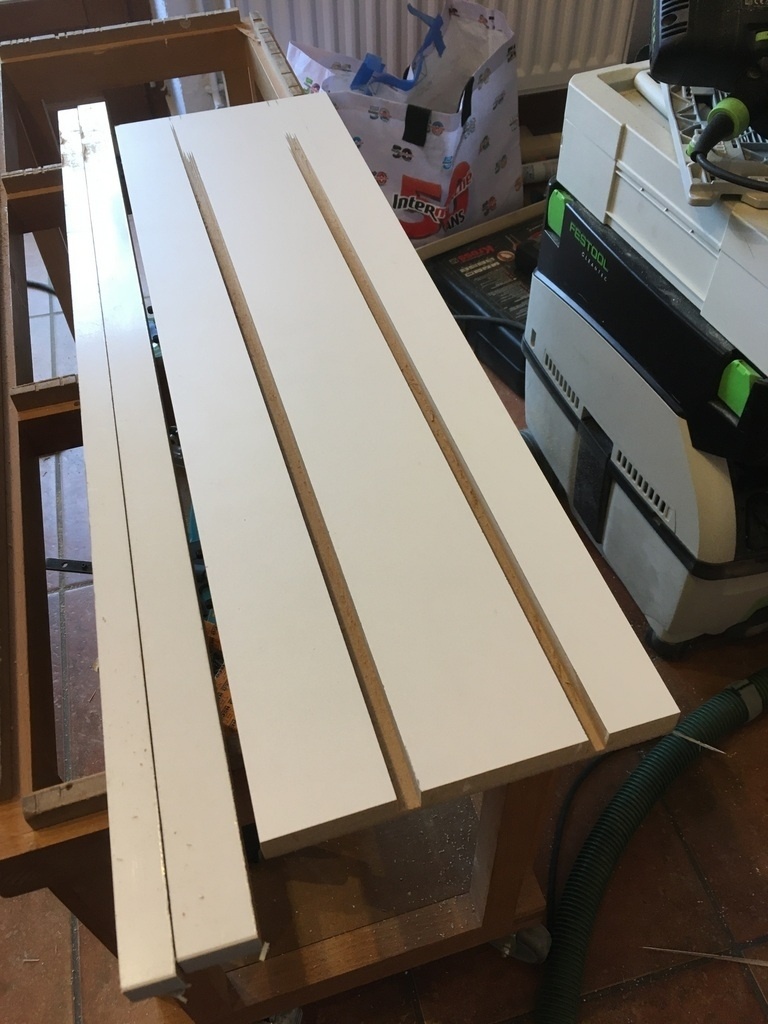

La pose

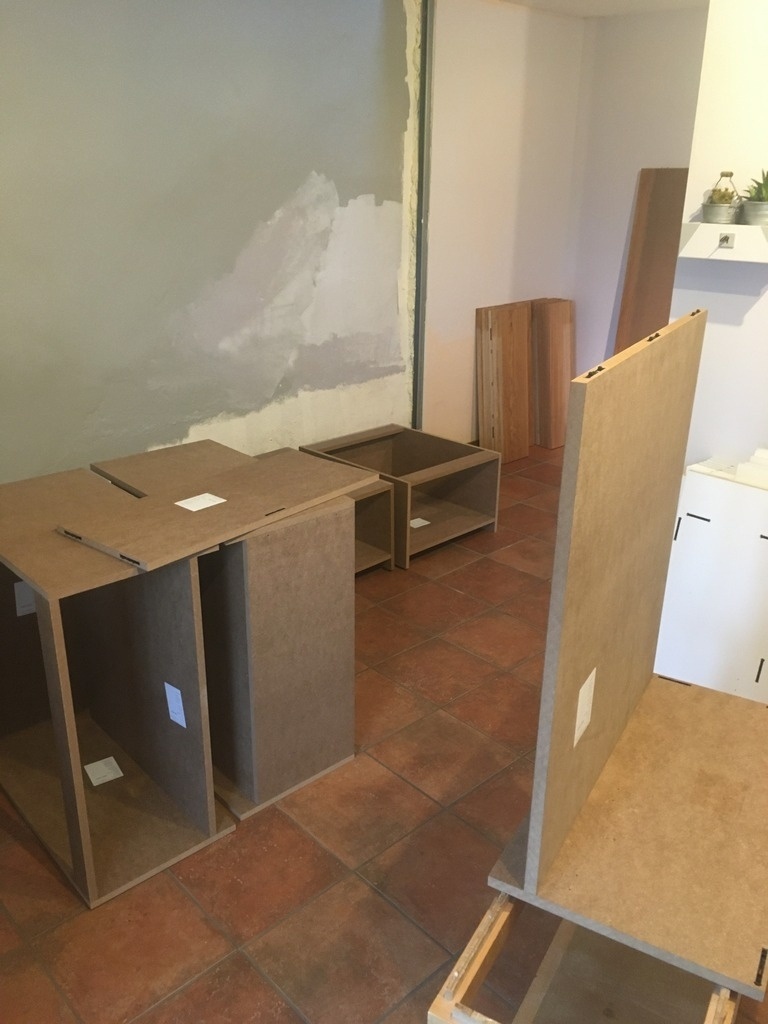

Même si tout a été préparé, que les assemblages de tous les caissons se faisaient aux clamex, la pose aura demandé 4 journées pleines 😲.
En cause, un montage-démontage à plusieurs reprises pour mesurer et recouper chaque élément.

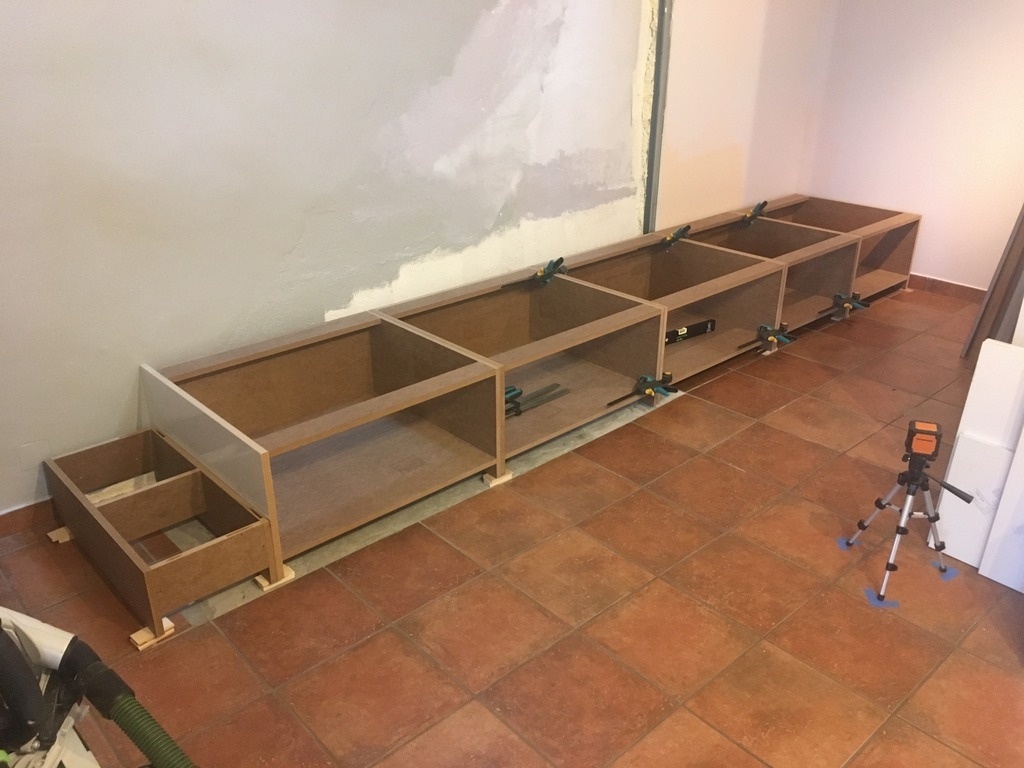

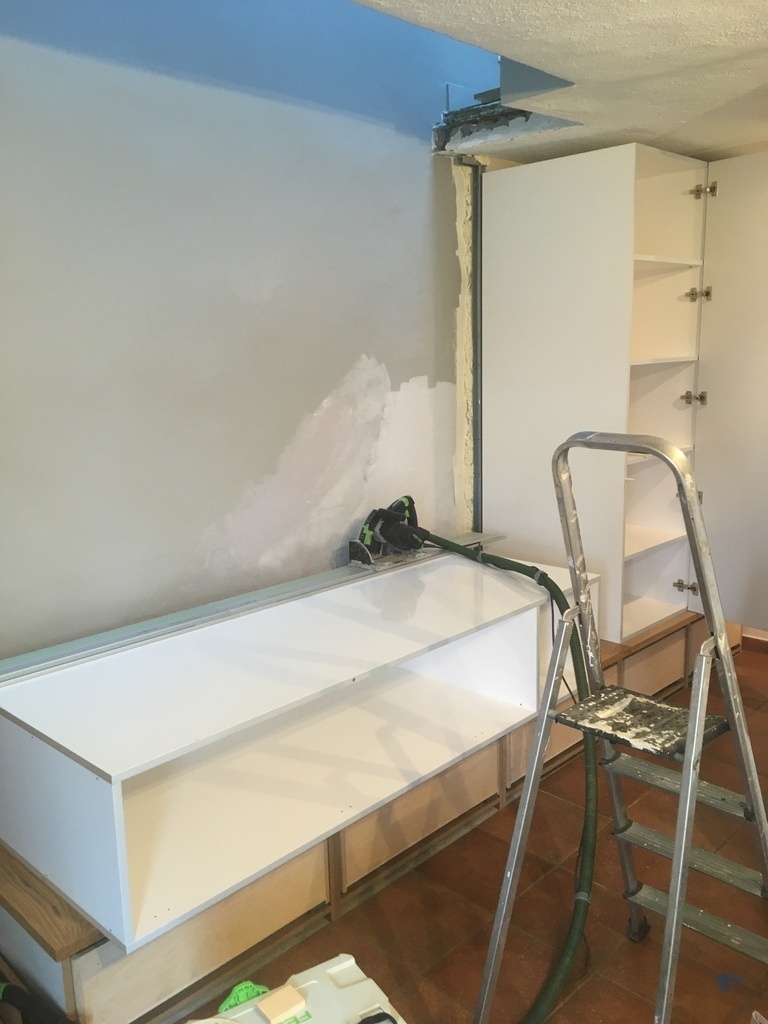

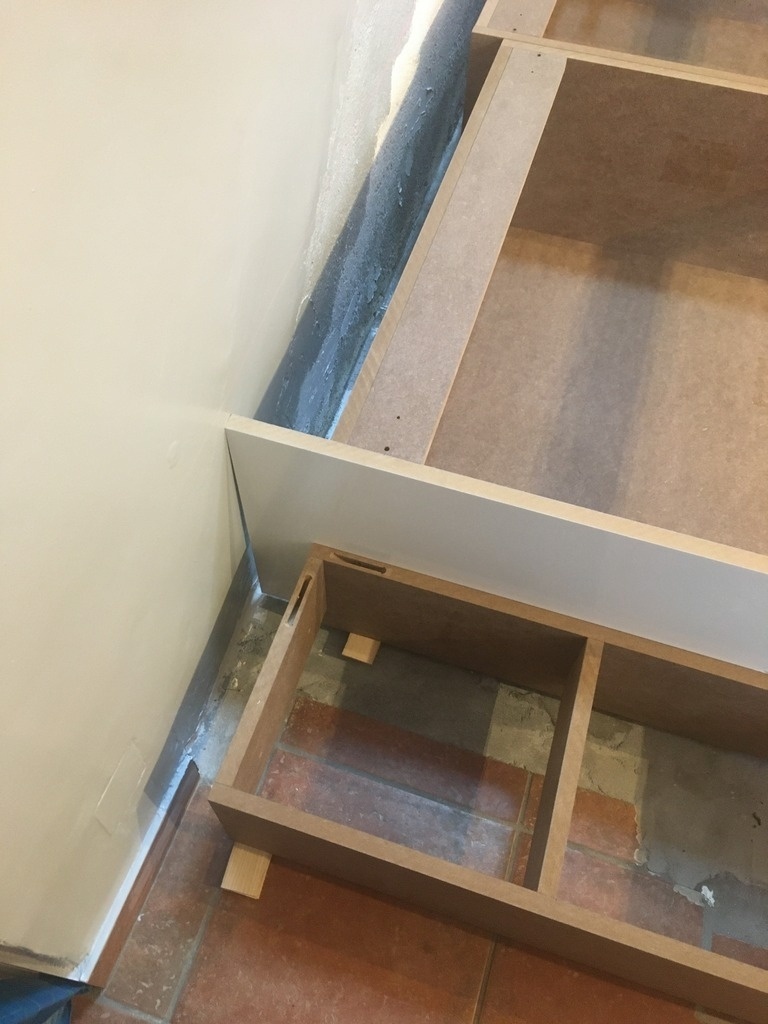

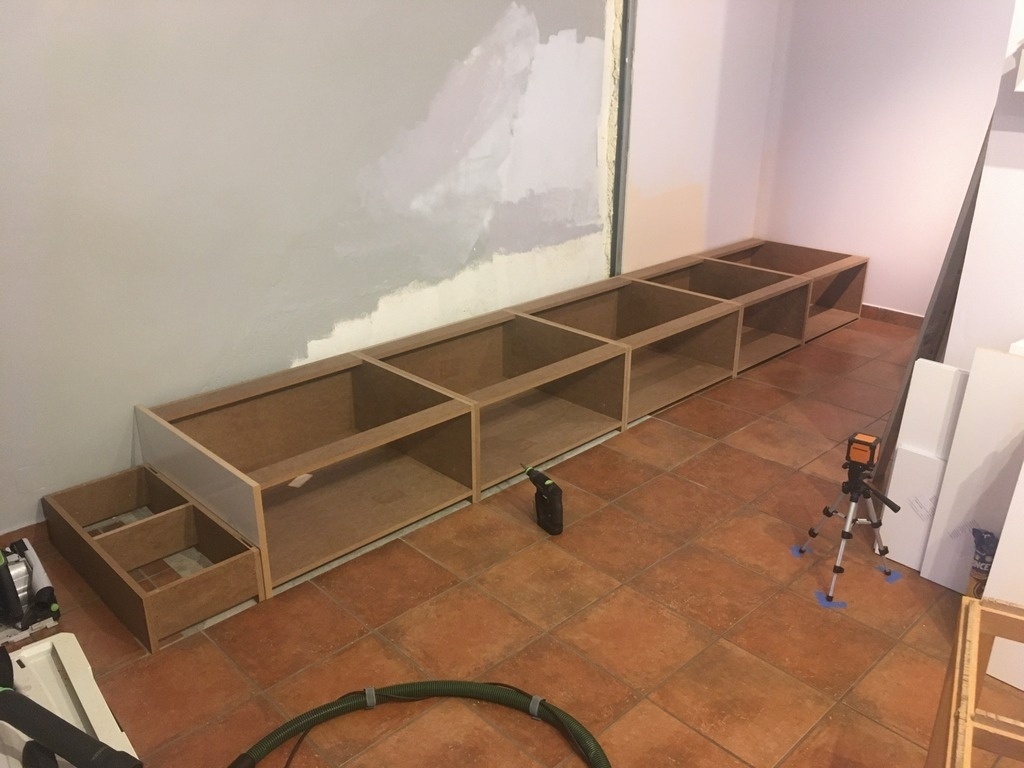

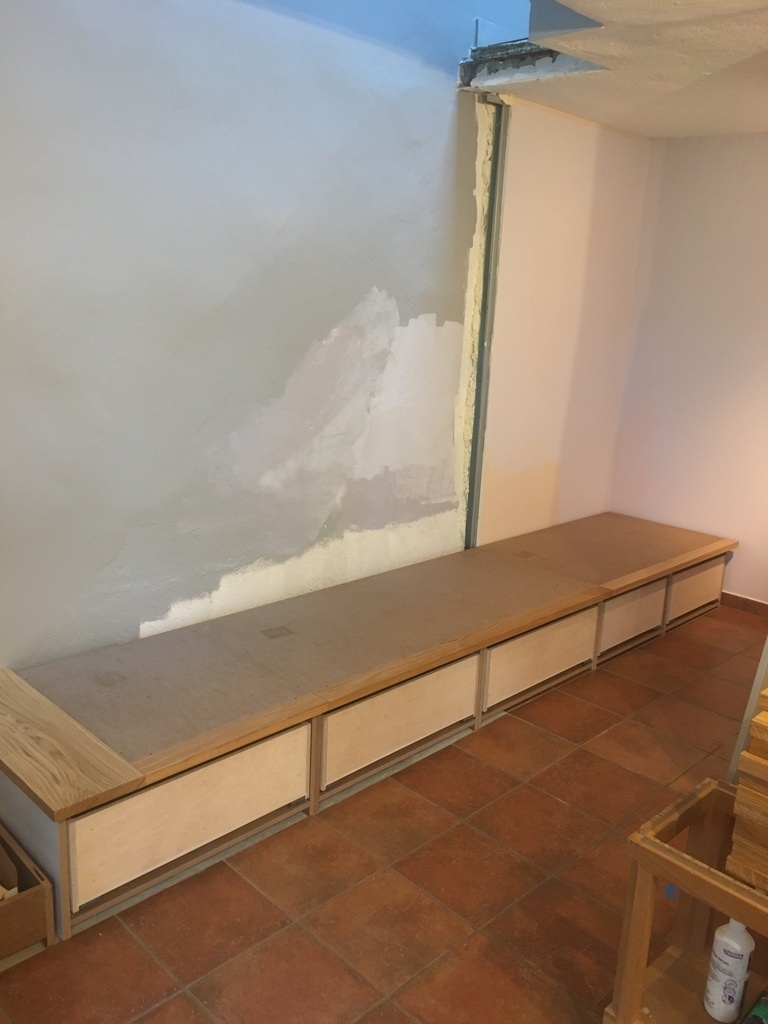

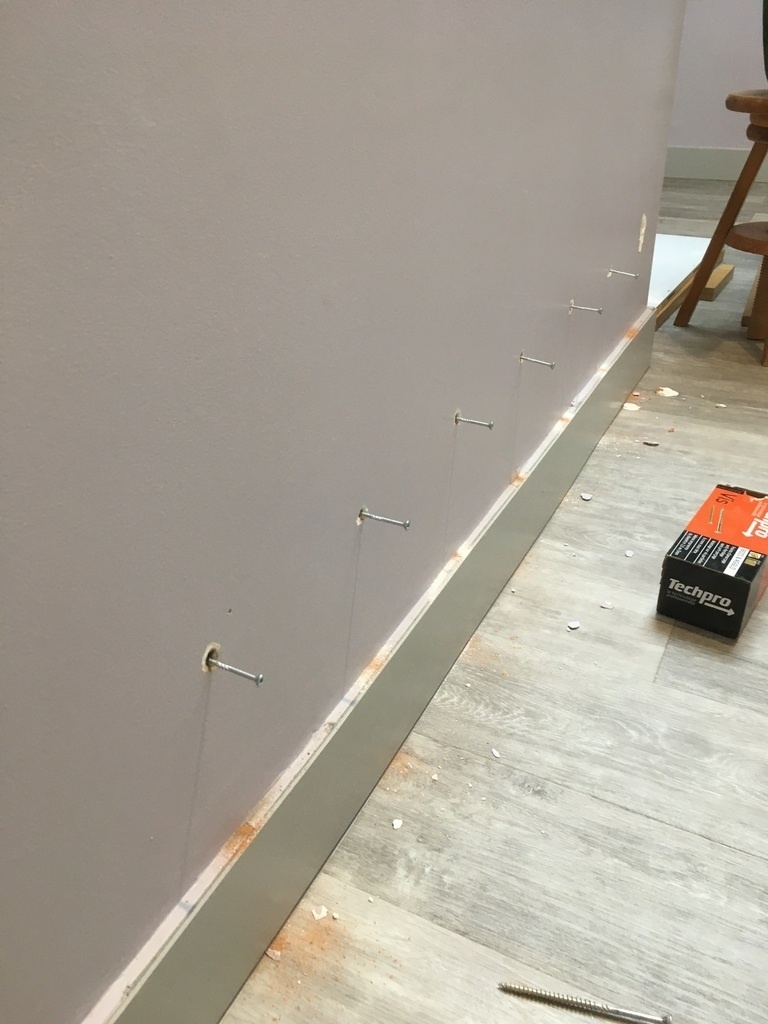

Etape 1 : le socle

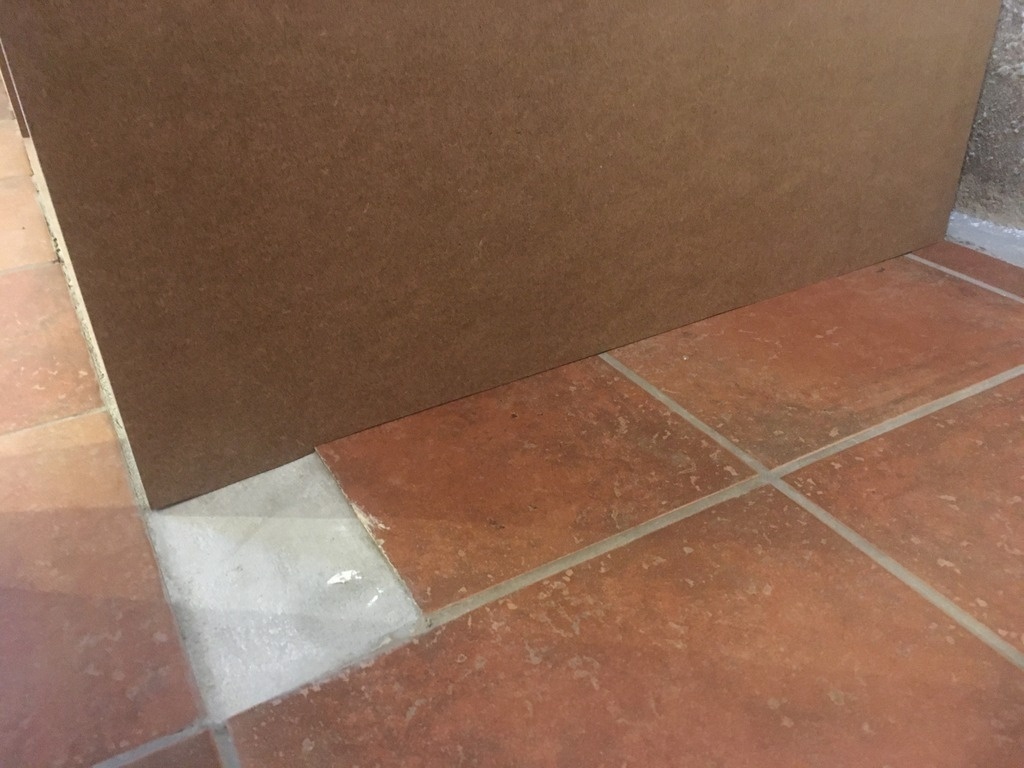

C'était la base de toute la réussite du projet. Réussir à reconstruire la première rangée de tiroirs (le socle) avec un plan au dessus parfaitement à l'horizontal.

Ceci aurait certainement été bien plus rapide avec des petits pieds réglables, mais à l'image de ma précédente réalisation de ce type, j'ai préféré chercher à avoir des points d'appui le plus larges possibles.
La raison est assez simple, une estimation du poids de l'ensemble à plus de 500kg m'a donné l'envie de répartir au mieux les appuis pour éviter l'écrasement des panneaux.

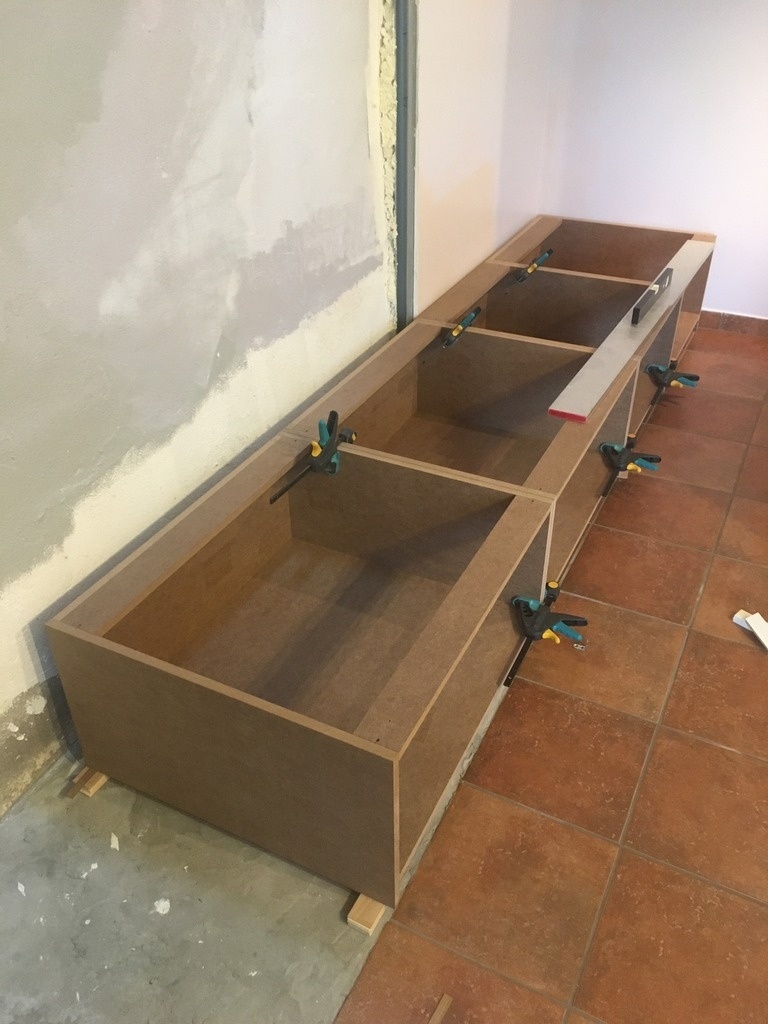

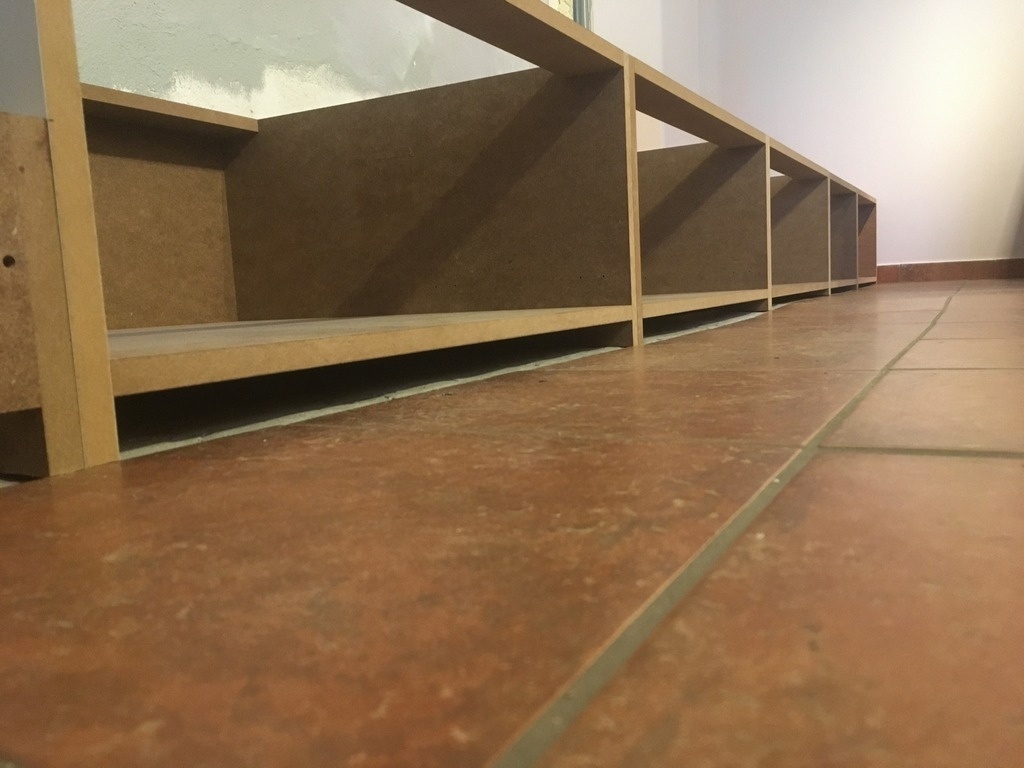

La technique a donc été de tout caler pour arriver à des caissons montés ensemble formant un plan horizontal (mais plus haut). De là, je mesure la différence du niveau obtenu avec le niveau prévu. Et c'est cette différence que je vais utiliser pour marquer le forme du sol sur chaque montant de chaque caisson.

Ensuite, un coup de scie sauteuse et le tour est joué ... y a plus qu'à couvrir.

💡 A cette étape, il était important de vérifier que la marche palière du haut arrivait où il fallait.
Il était aussi important de vérifier que la contremarche de cette marche palière ne touchait pas la poutre d'arrivée. Mais ça je n'ai pas pensé à vérifier ... ce qui n'a pas manqué de poser un soucis ensuite ... :)

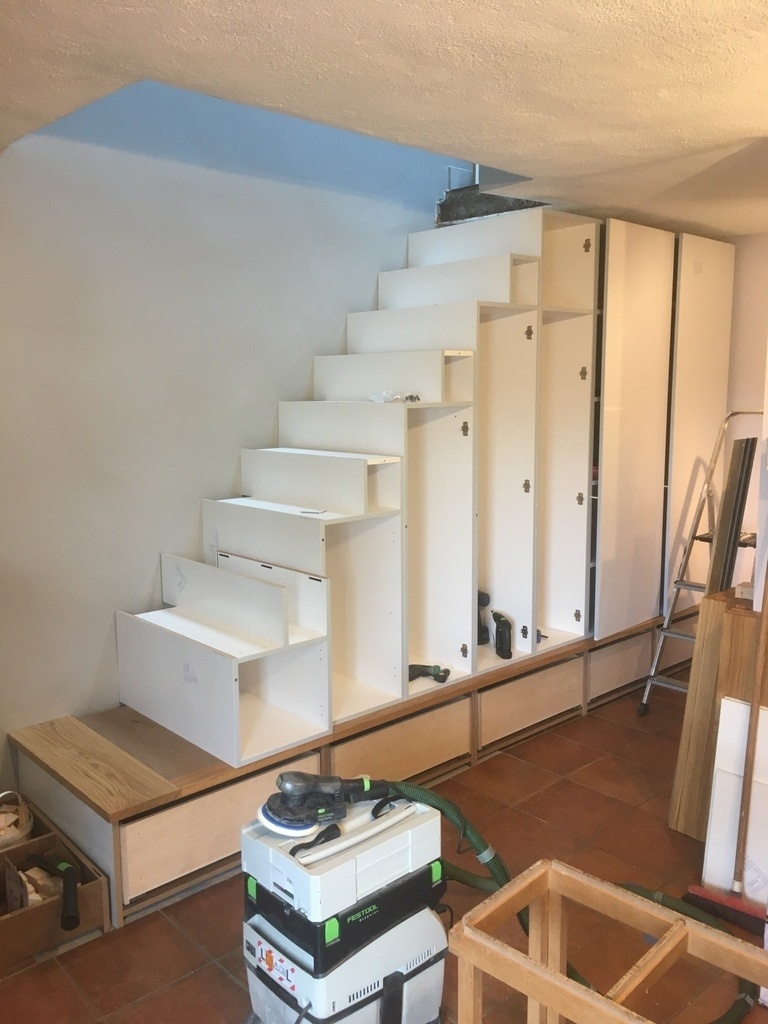

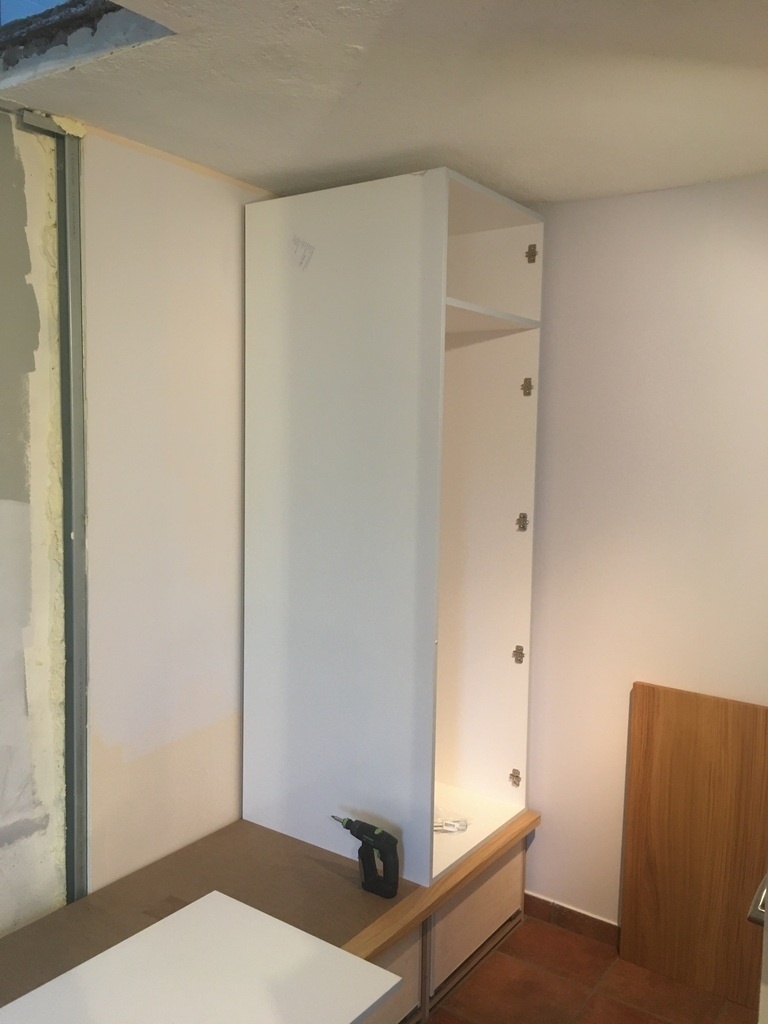

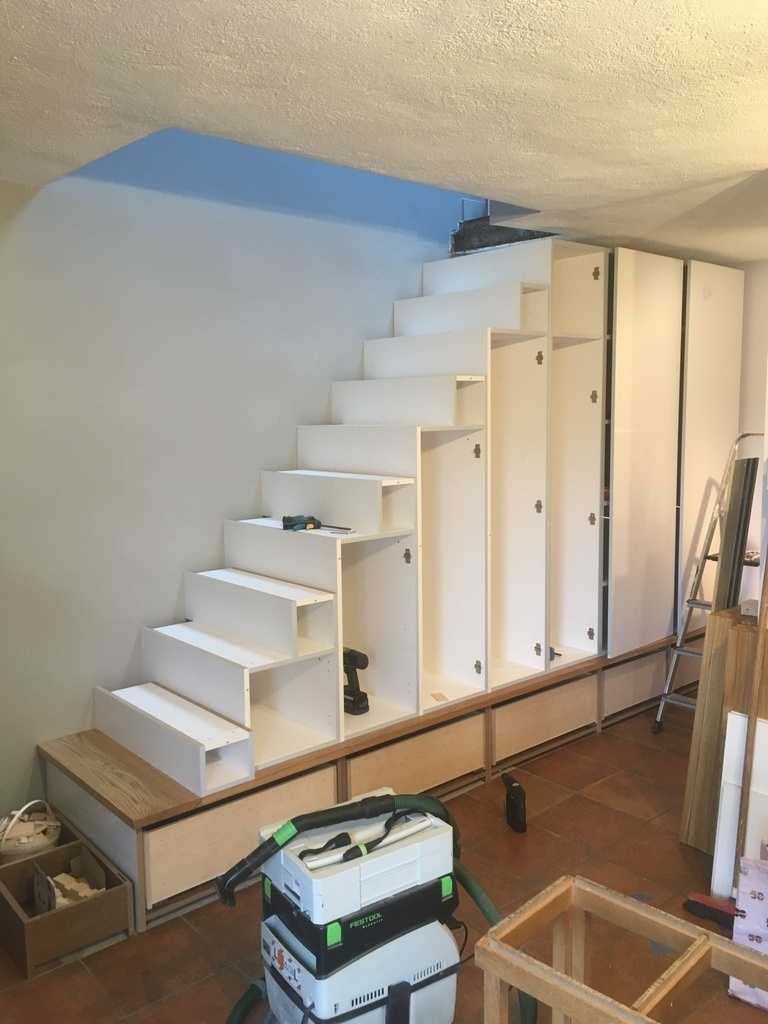

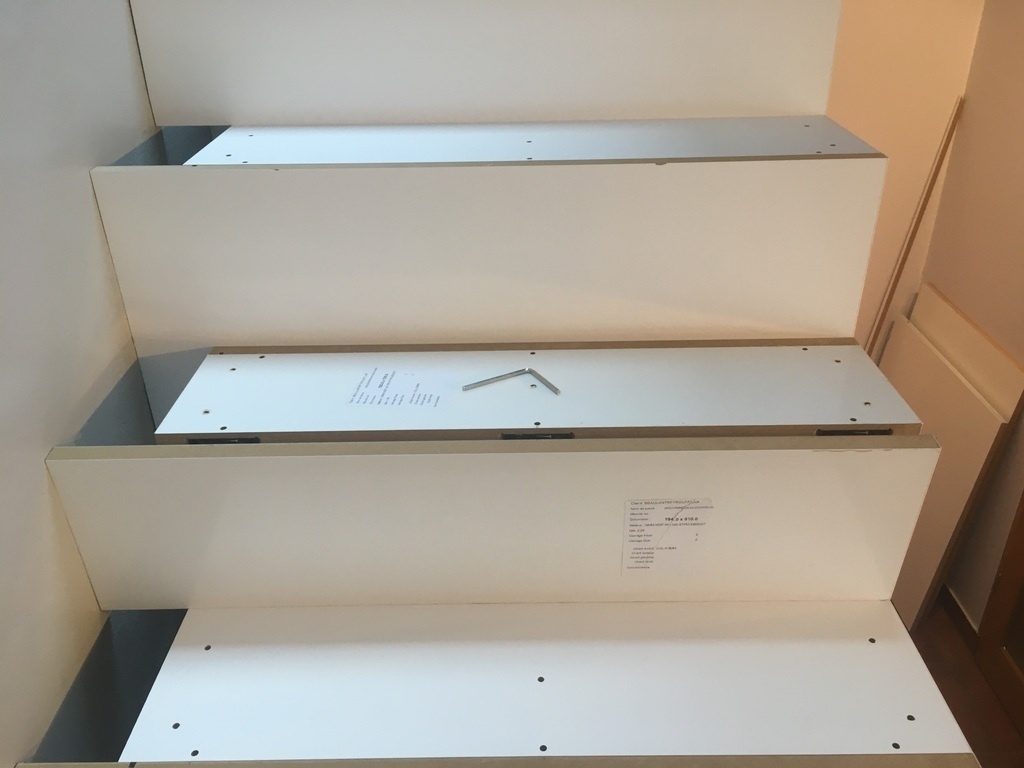

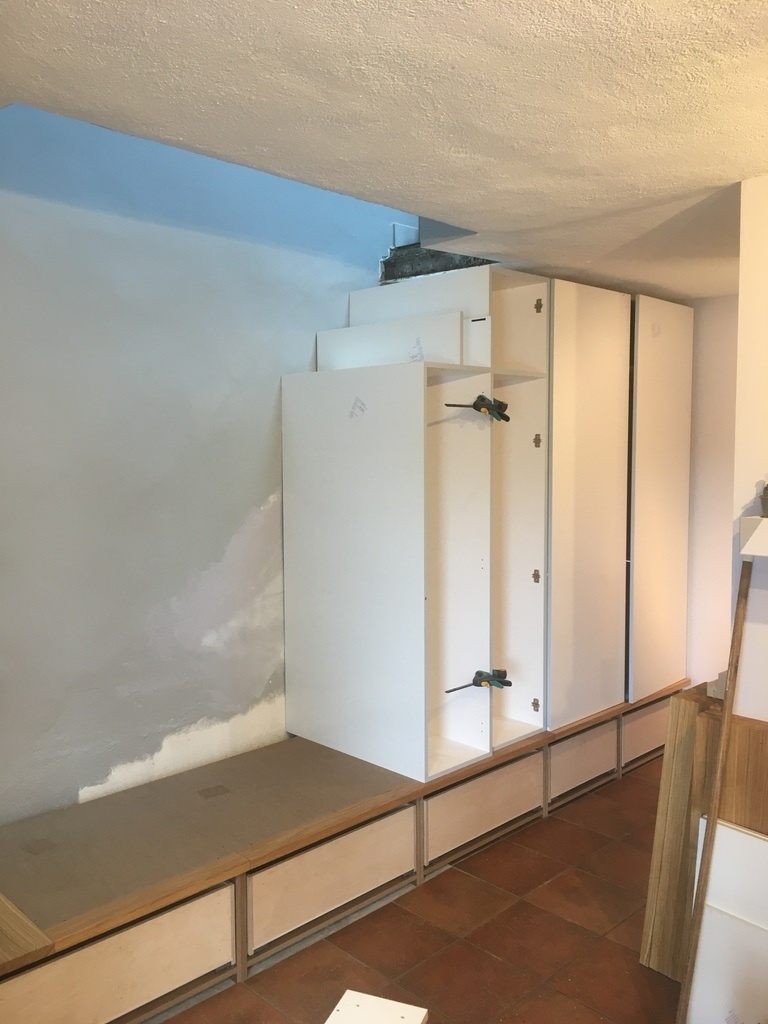

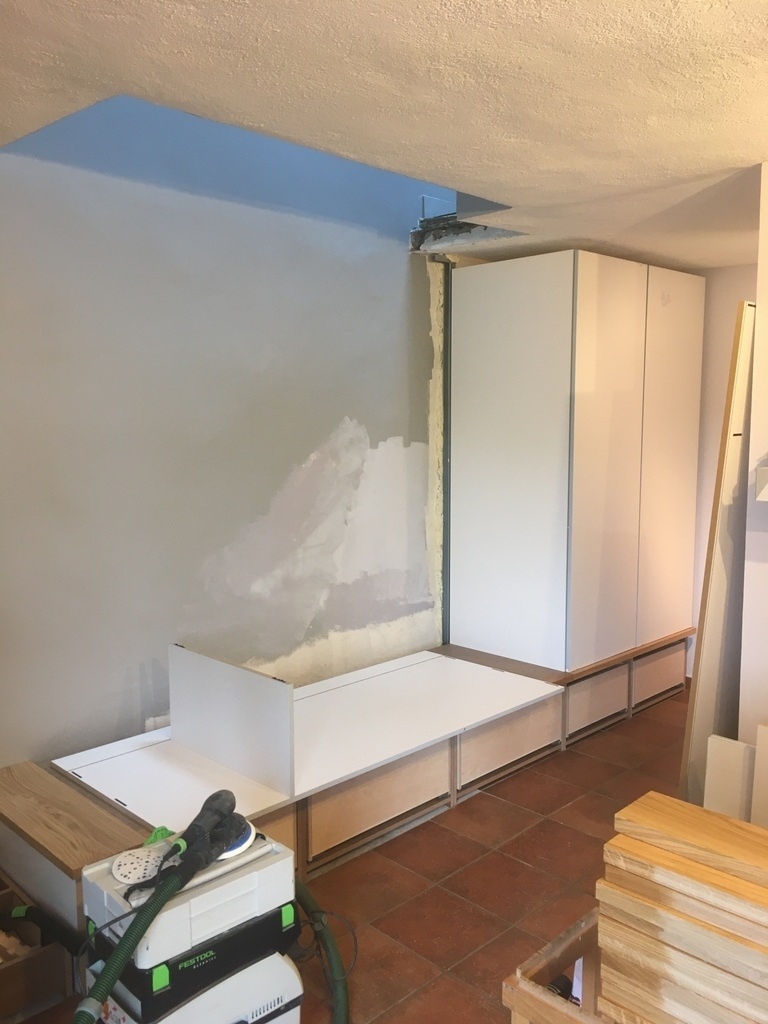

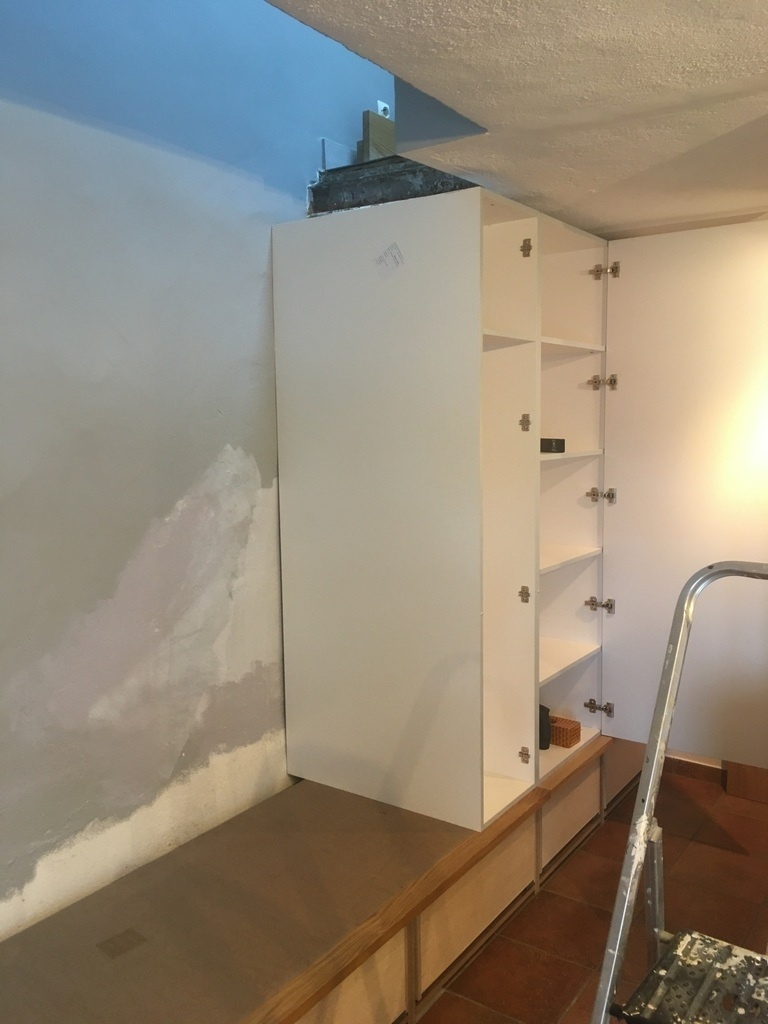

Etape 2 : Montage des caissons

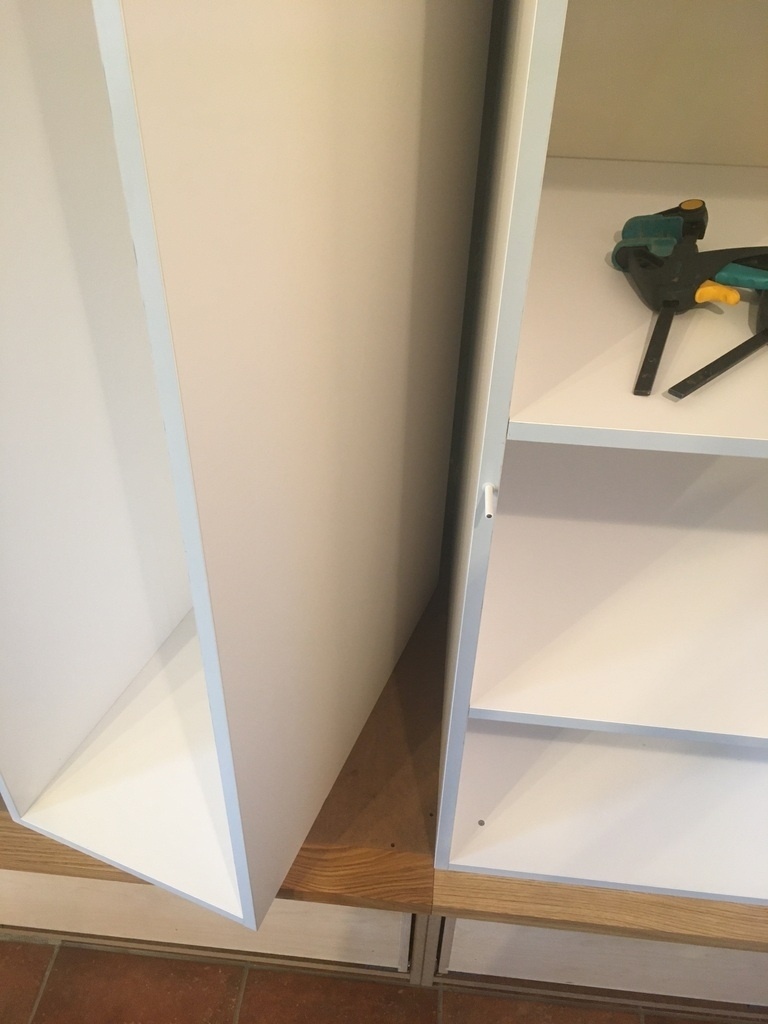

Vient alors le montage des caissons de la partie placard. Pour ces derniers, seul le côté exposé en contremarche était à recoupé. C'est pas si complexe, mais demande pas mal de manipulations de montage démontage et recoupe. Ici l'ajustement au mur ne sera visible que sur les 200mm du haut. Le bas peut être coupé plus court pour s'éviter quelques manips.

Et ainsi de suite 😉

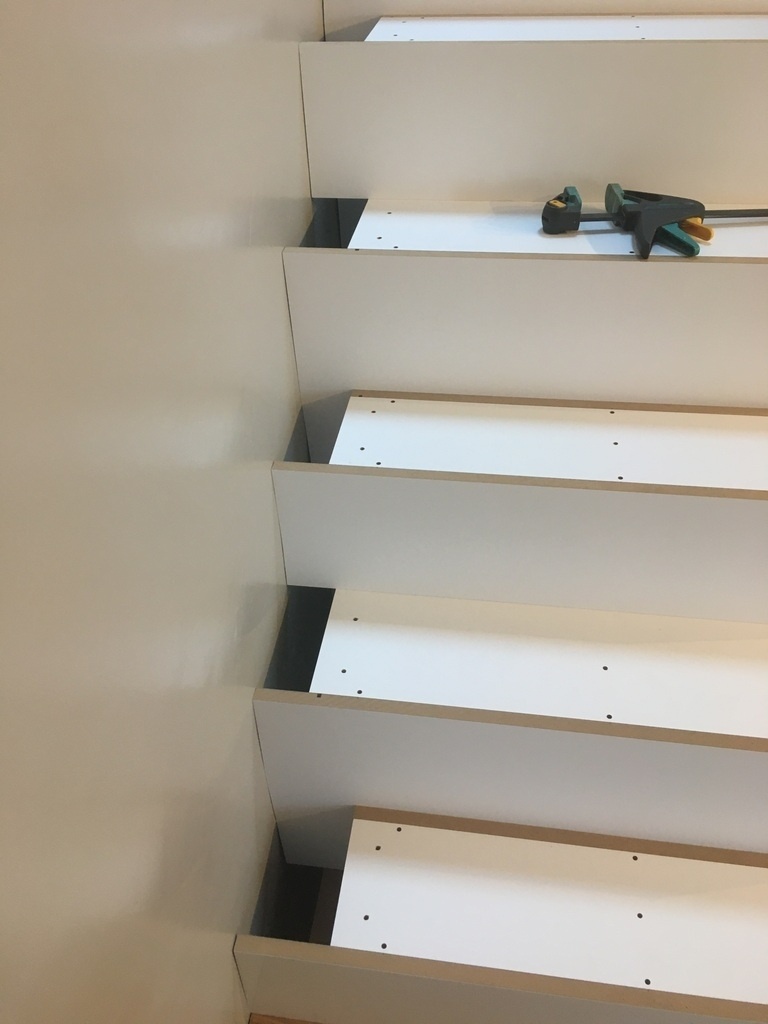

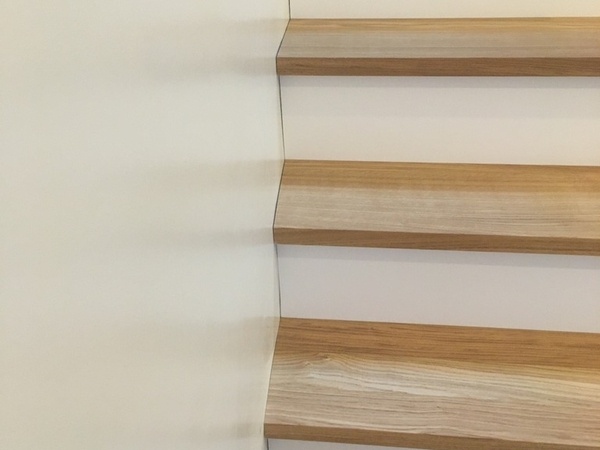

Même logique pour les marches qui ont donc toutes dues être recoupées ... comme prévu.

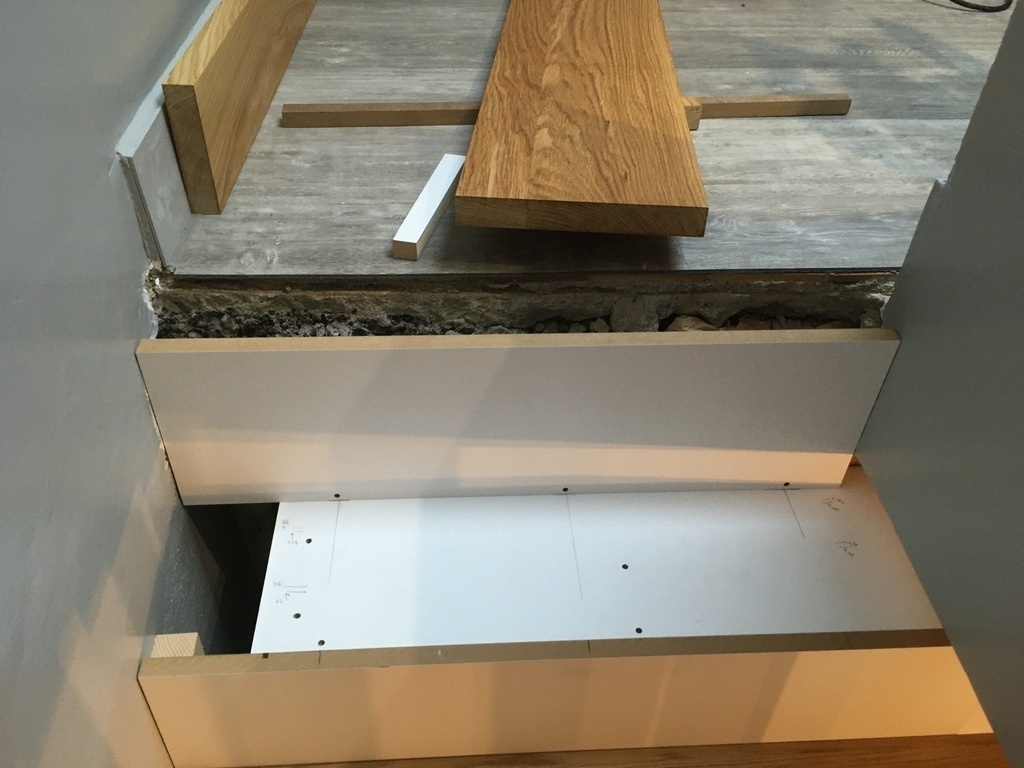

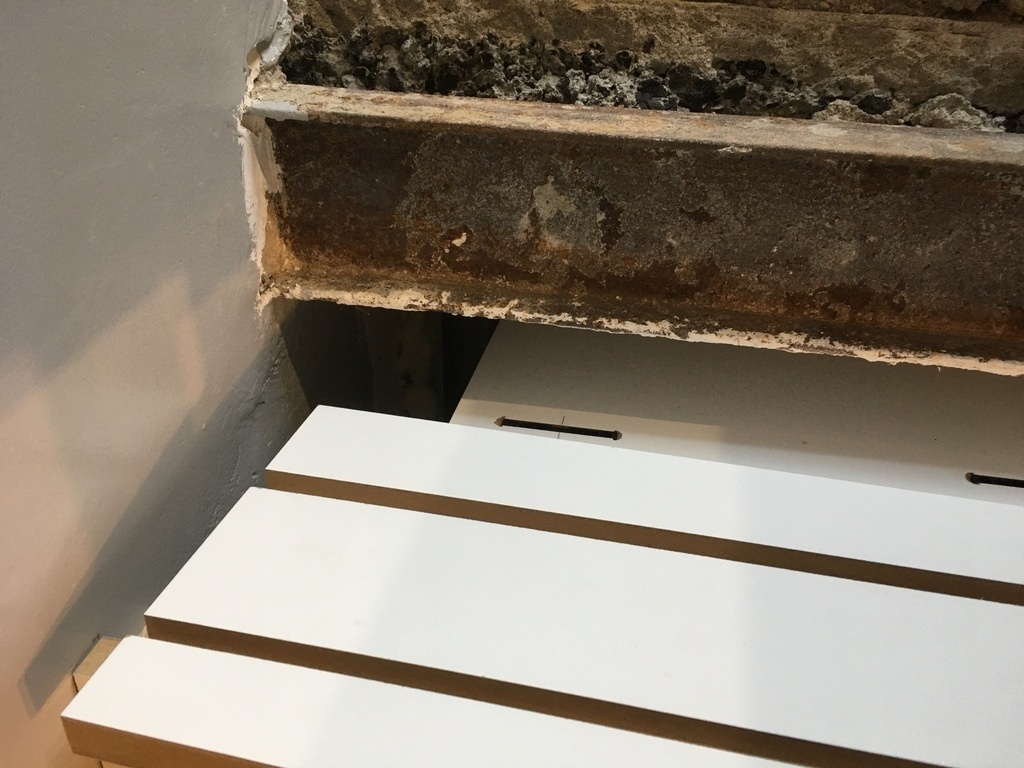

Etape 3 : La marche palière

Bon, à 15mm près, il s'est trouvé que l'IPN du plancher gêne pour poser la dernière contremarche.

Soit, je la creuse ...

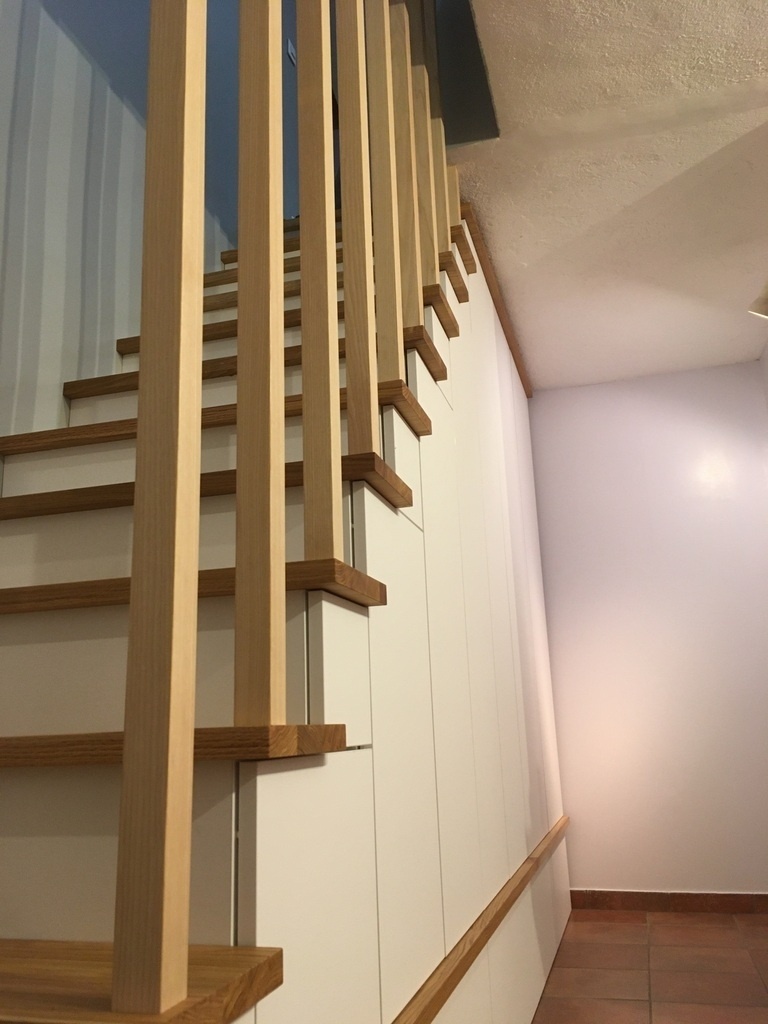

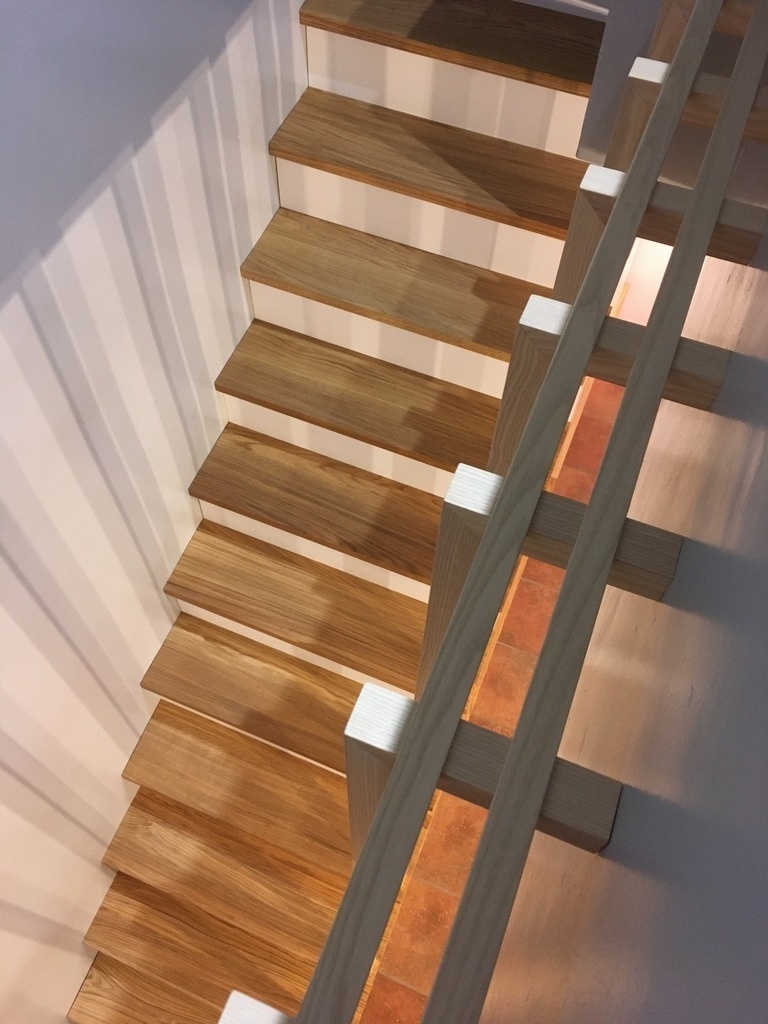

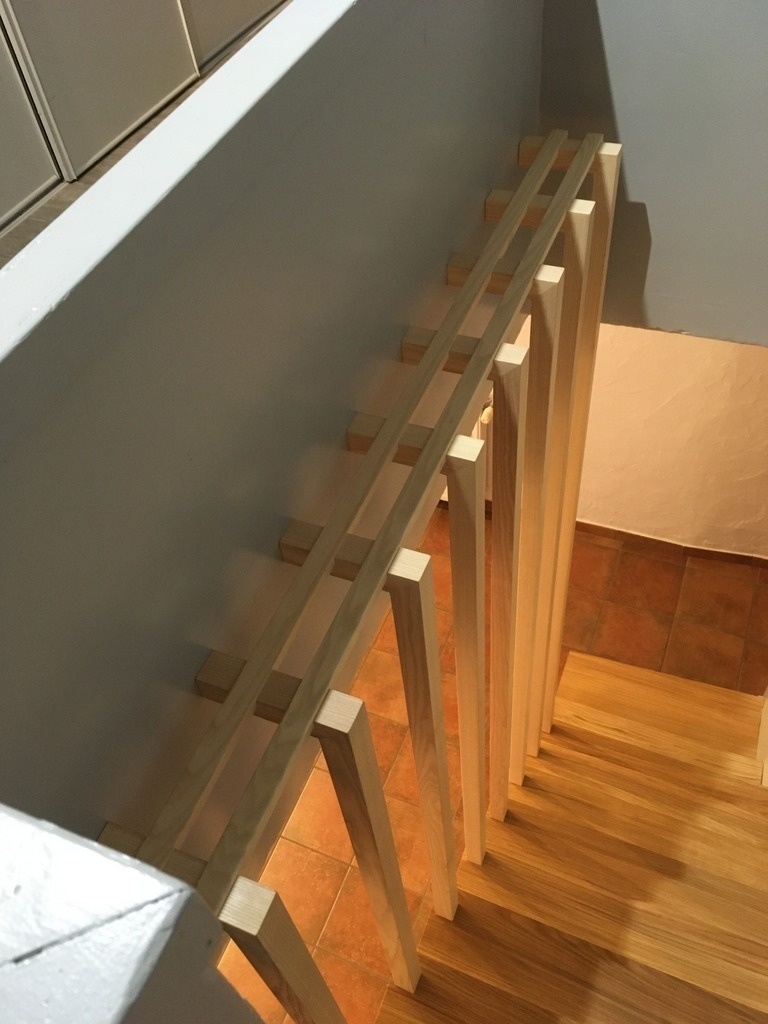

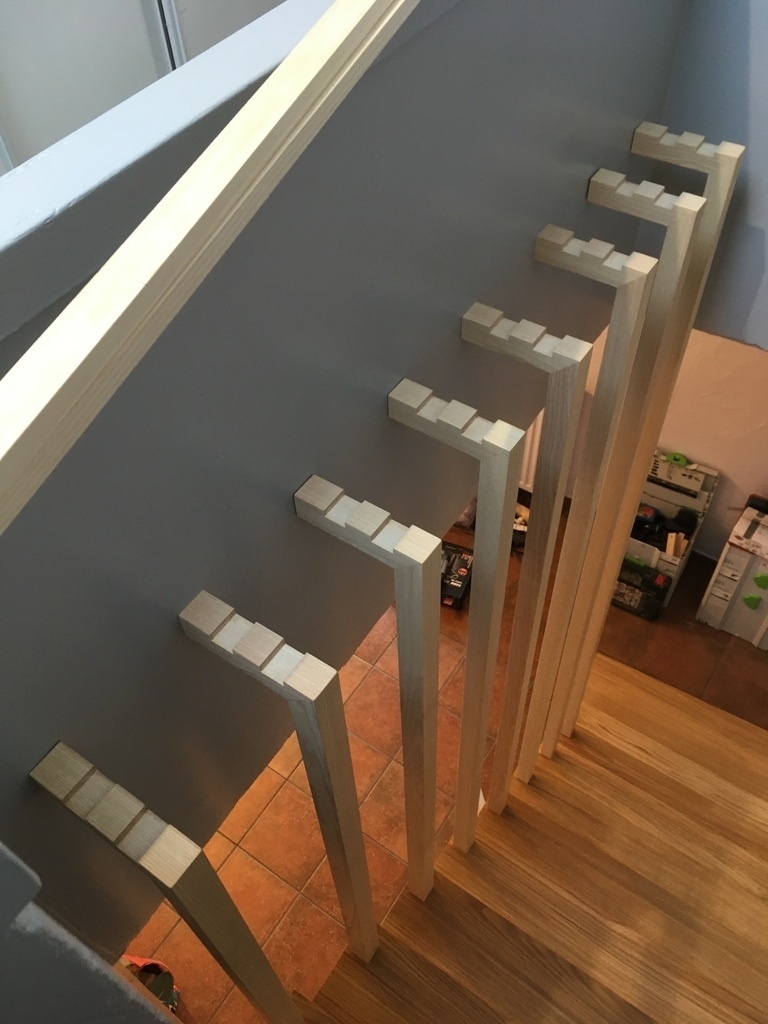

Etape 4 : Le claustra

Le choix a été fait de ne pas mettre de rampe, mais un claustra de barres verticales. Afin de garder le tout assez lumineux, seule une barre sera présente par marche.

Le défi a résidé dans le fait qu'à cet endroit, il n'y avait pas de plafond. La trémie étant plus large.

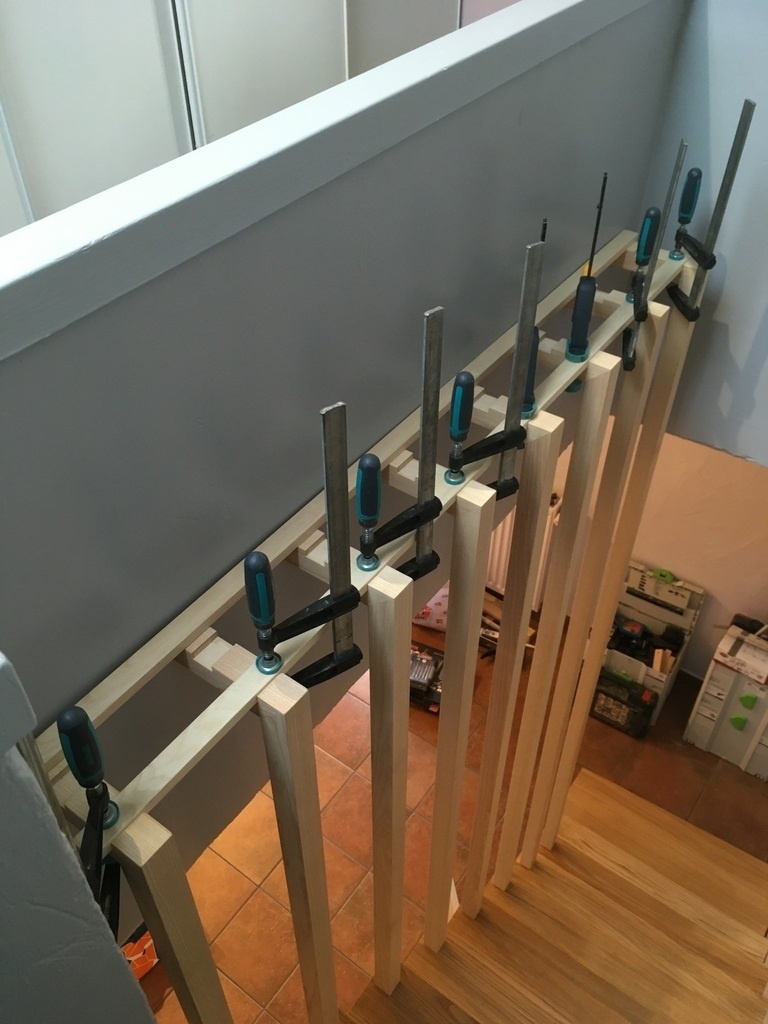

La solution : Un coude à 90° et une association des barres par le haut pour les rigidifier et cerise sur le copeaux : on peut y poser des plantes 🌻😍

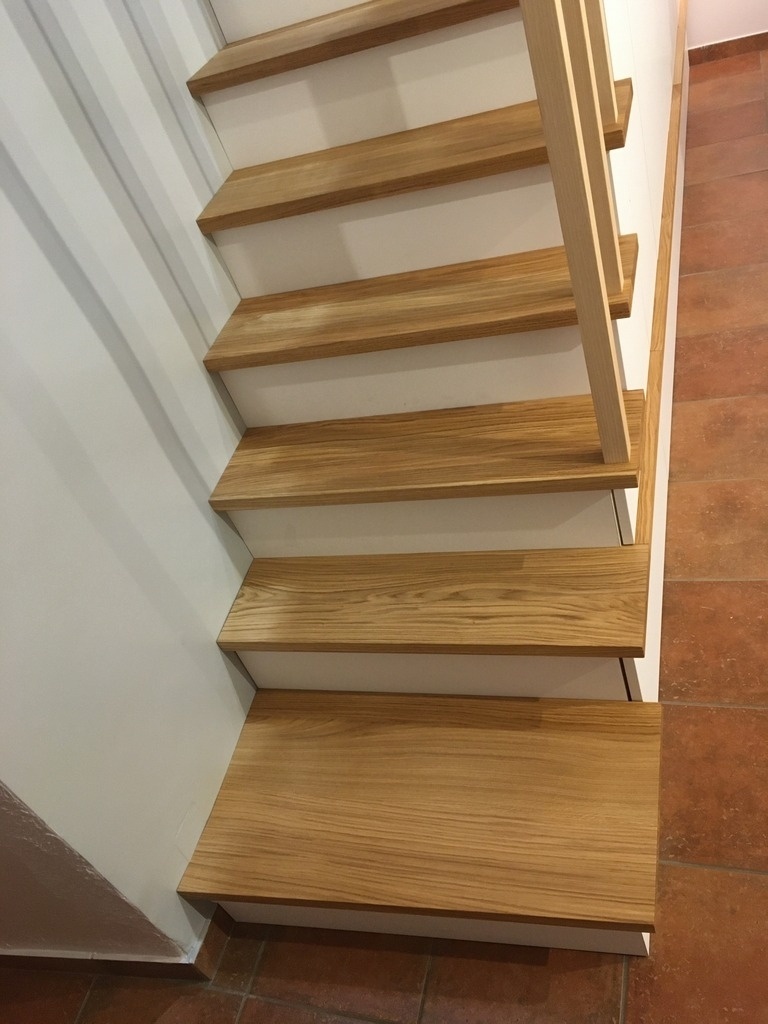

Etape 5 : La marche de départ

Pour ceux qui se demandent pourquoi la première marche est plus longue que les autres. La raison est simple. Il y avait un manque dans le carrelage du à la position de l'ancien escalier qu'il était bon de cacher. Et puis ceci à permis d'élancer visuellement le départ. et de biseauté dans la continuité du mur voisin.

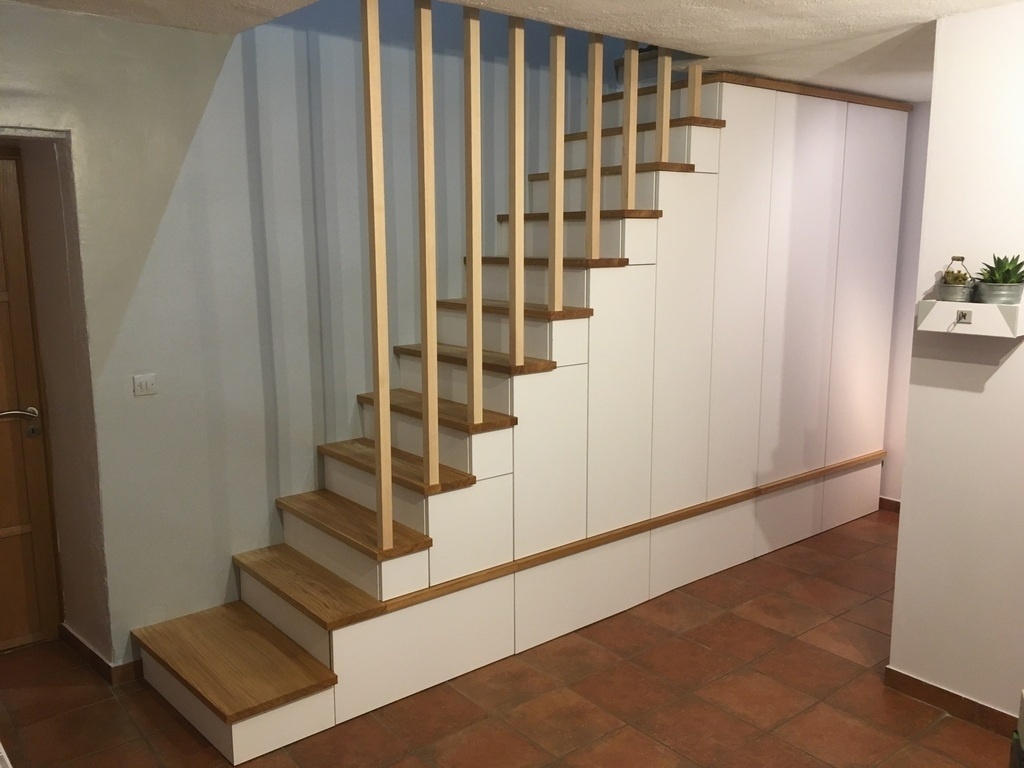

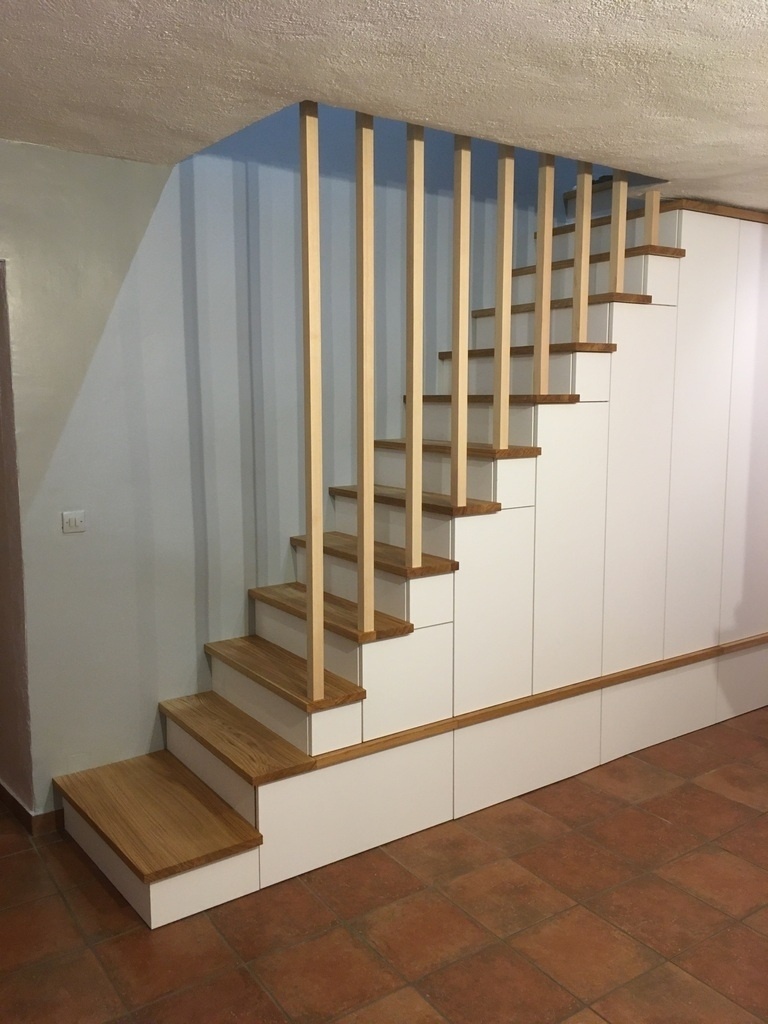

Voilà, un gros projet plein de défis. Mais tous relevés 💪

Je remercie chaleureusement mes clients. Des gens chouettes qui ont su me supporter plus longtemps que prévu 😉
