Petite table d'appoint

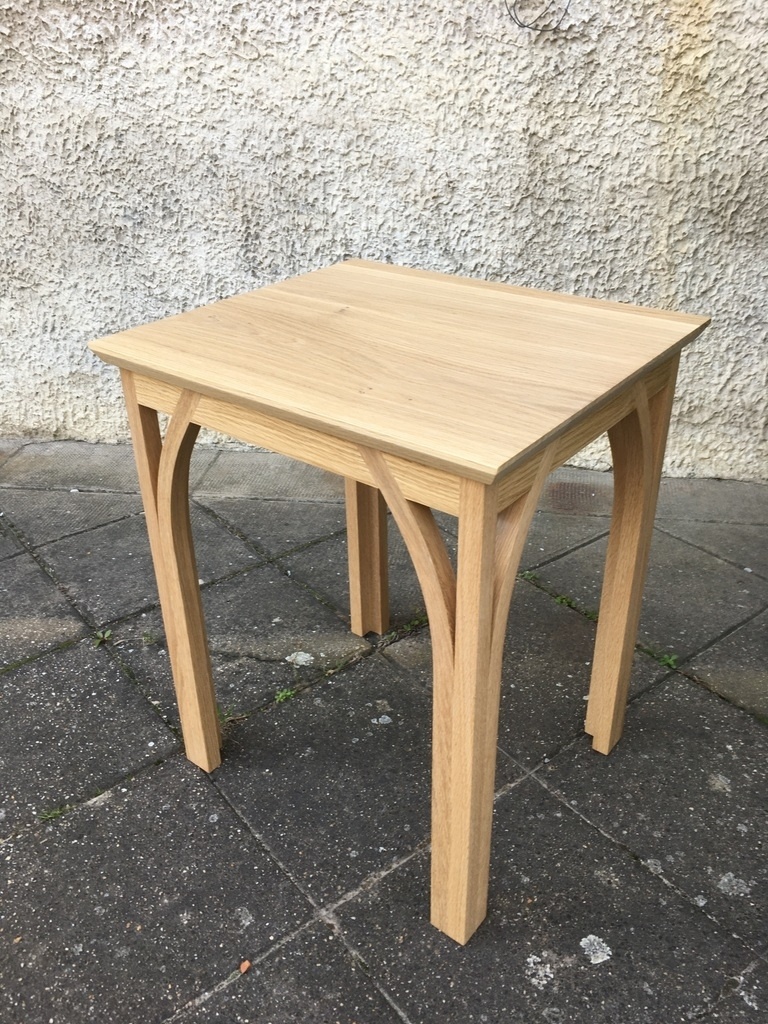

Voici une petite table d'appoint réalisée en chêne massif.

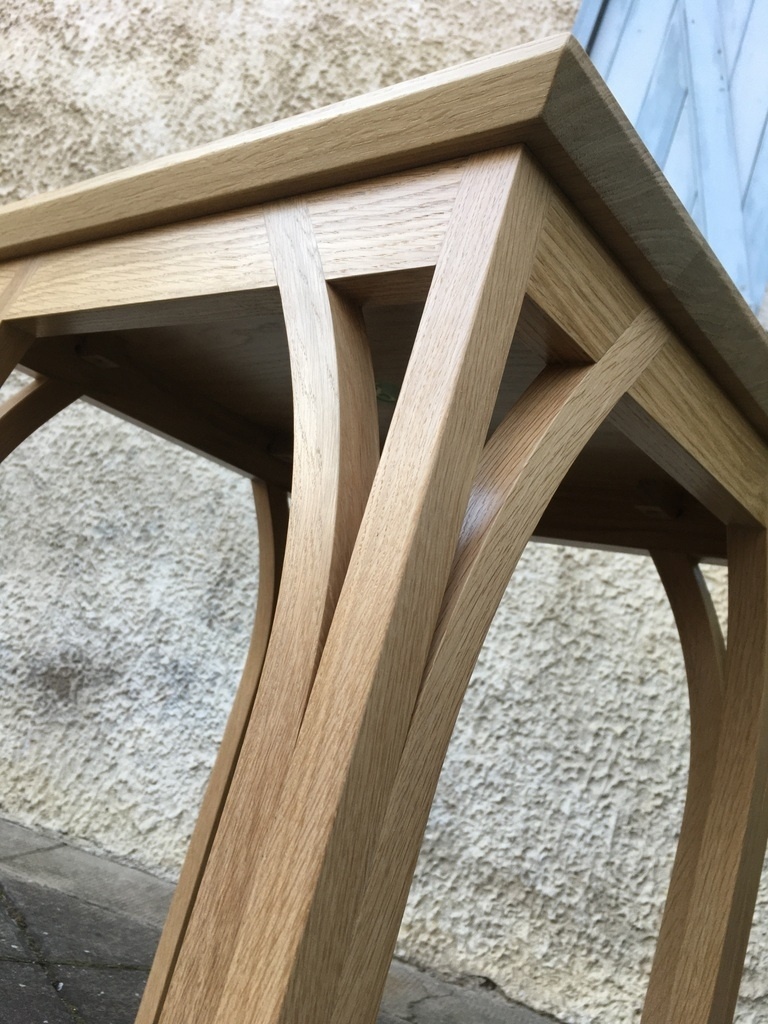

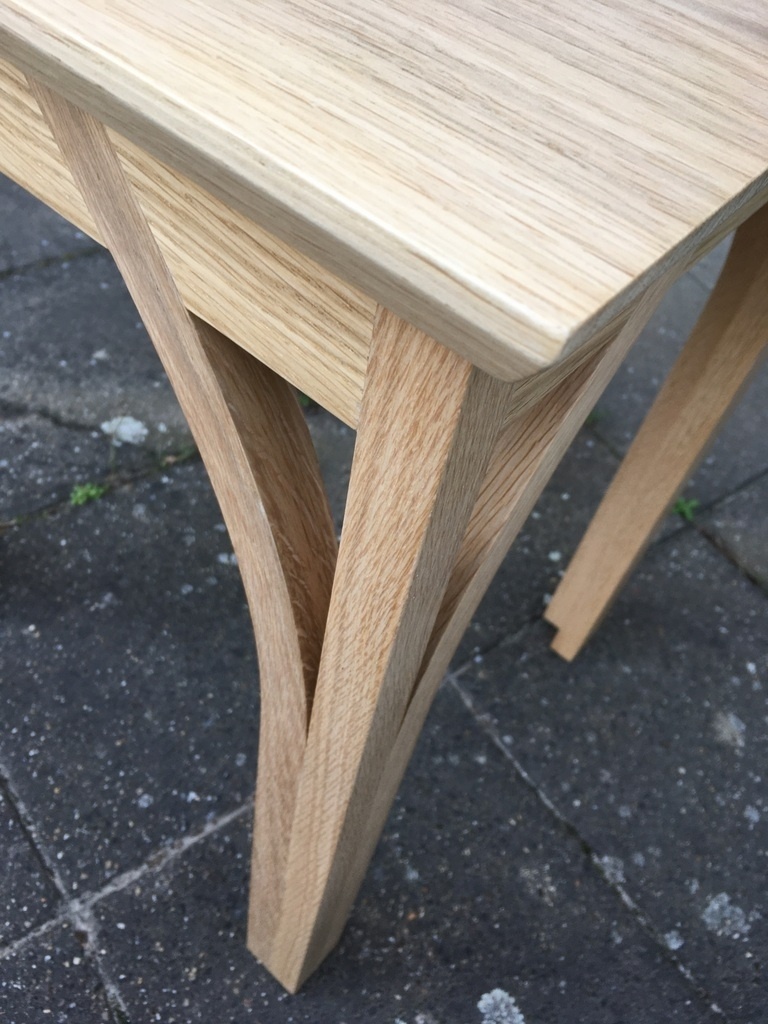

Les pieds sont composés de 3 pièces dont 2 sont cintrés par la technique du lamellé collé. C'est une esthétique que j'ai reprise de mes précédents projets :


La partie cintrée est ensuite collé à la traverse par un mi-bois.

La table est pas bien grosse, mais a demandé pas mal de gabarits finalement 😉

Les nombreux gabarits

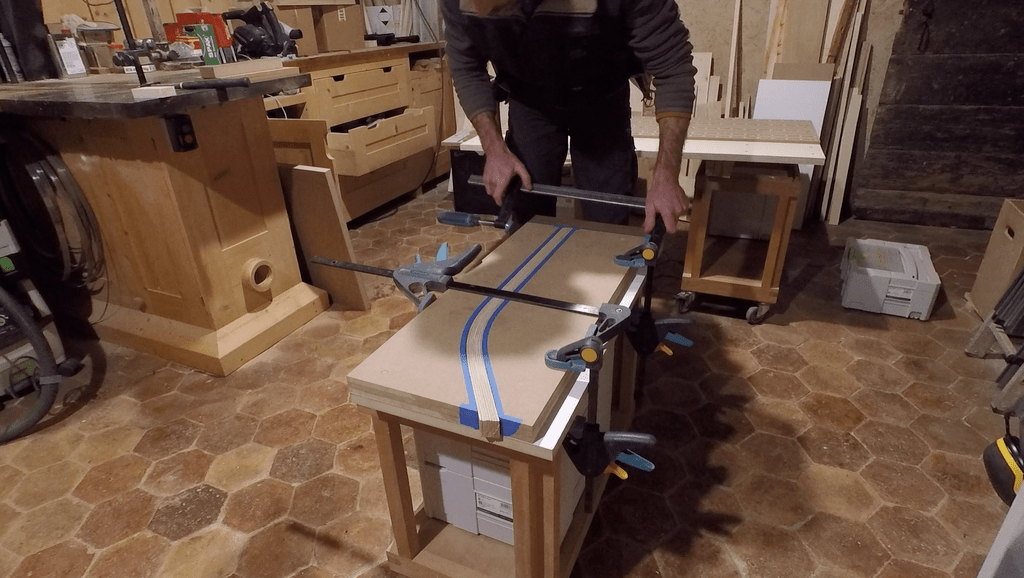

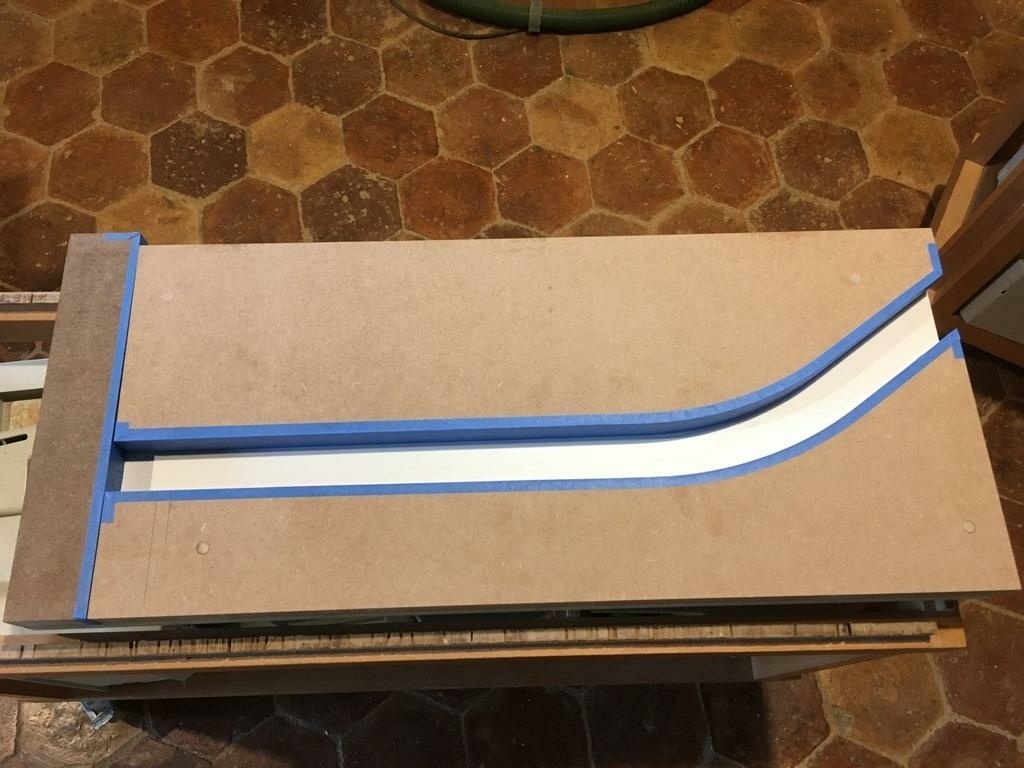

Le moule de cintrage

Moule qui sera empli de 8 lamelles de 3mm d'épaisseur découpées en continue dans la même pièce de bois.

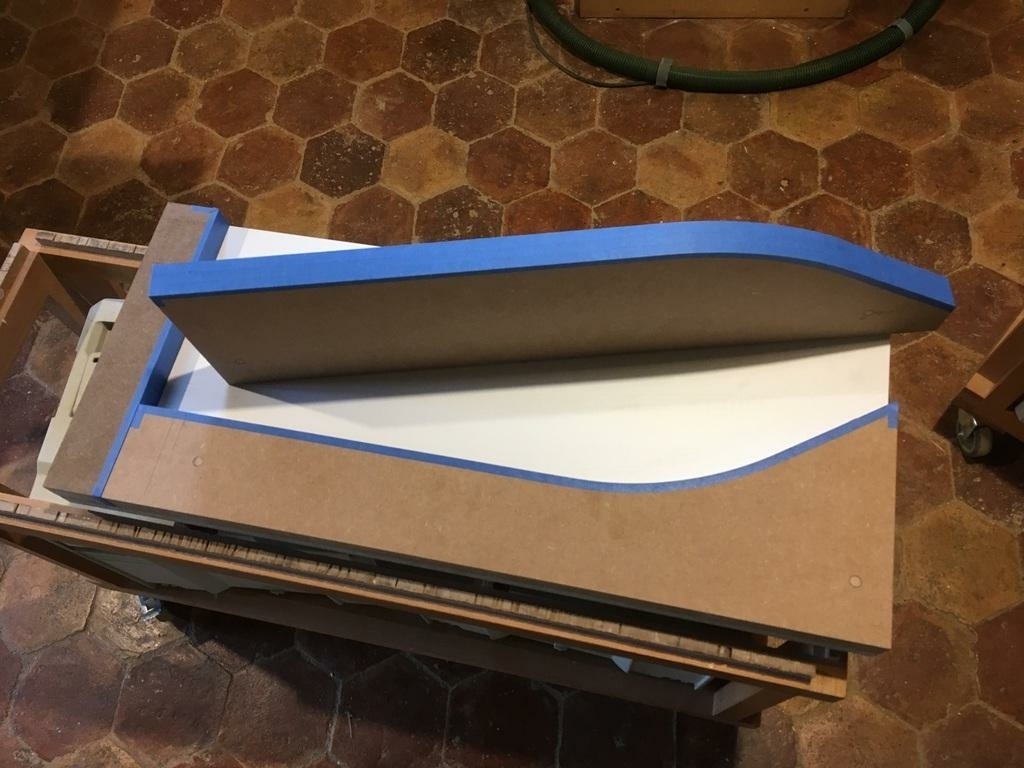

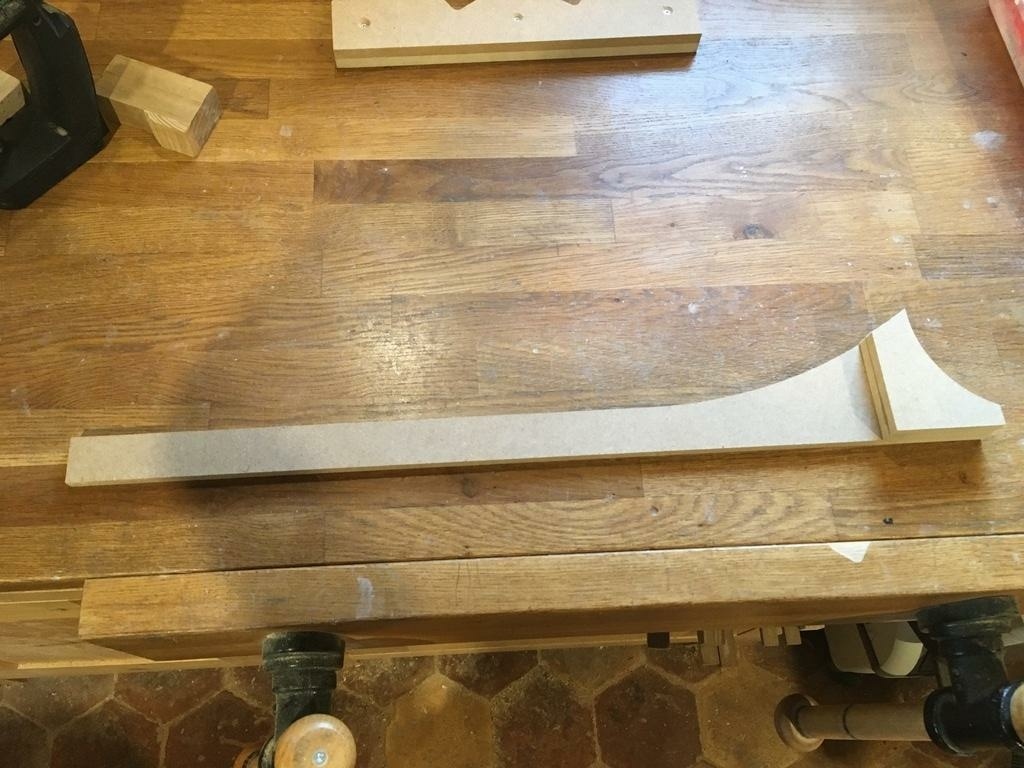

Le gabarit d'usinage du cintre

Le cintrage ne fait pas une forme parfaite et s'ouvre légèrement au démoulage. Un réusinage est donc la garantie d'avoir 8 fois exactement la même pièces.

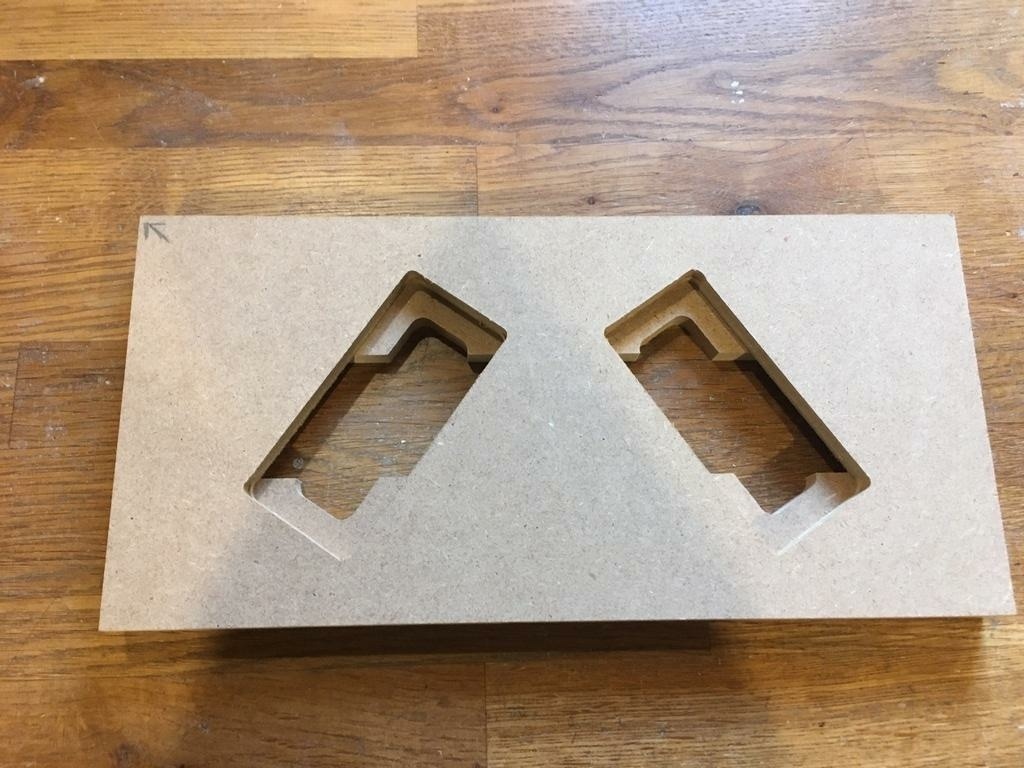

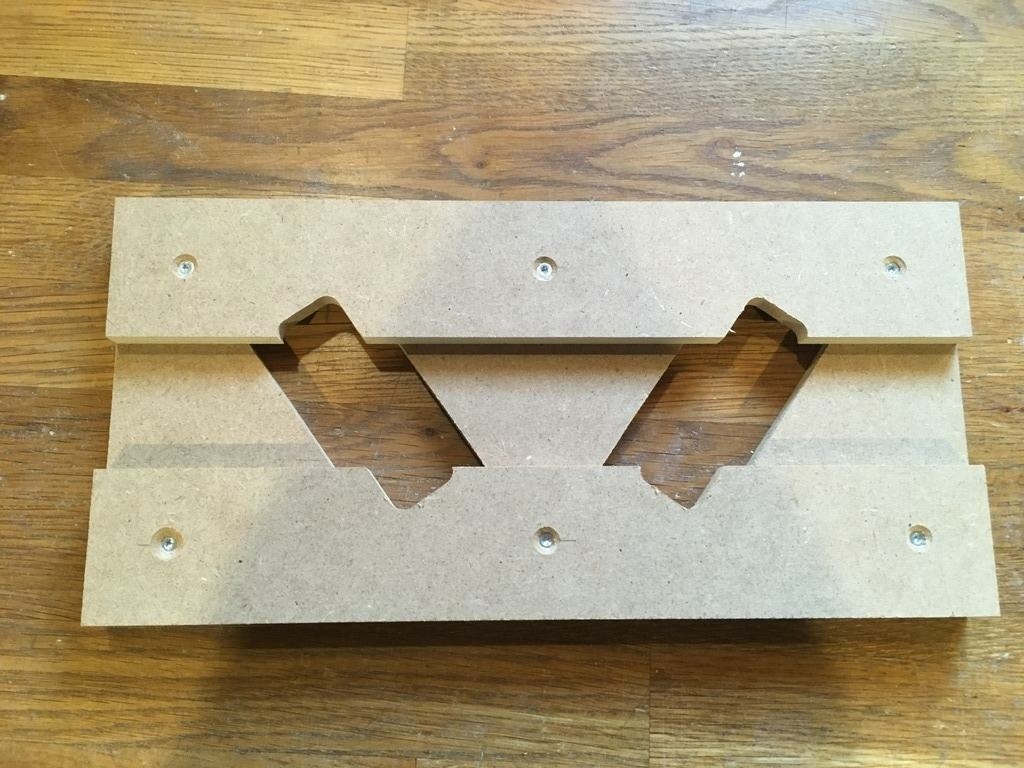

Le gabarit d'usinage des mi-bois dans la traverse

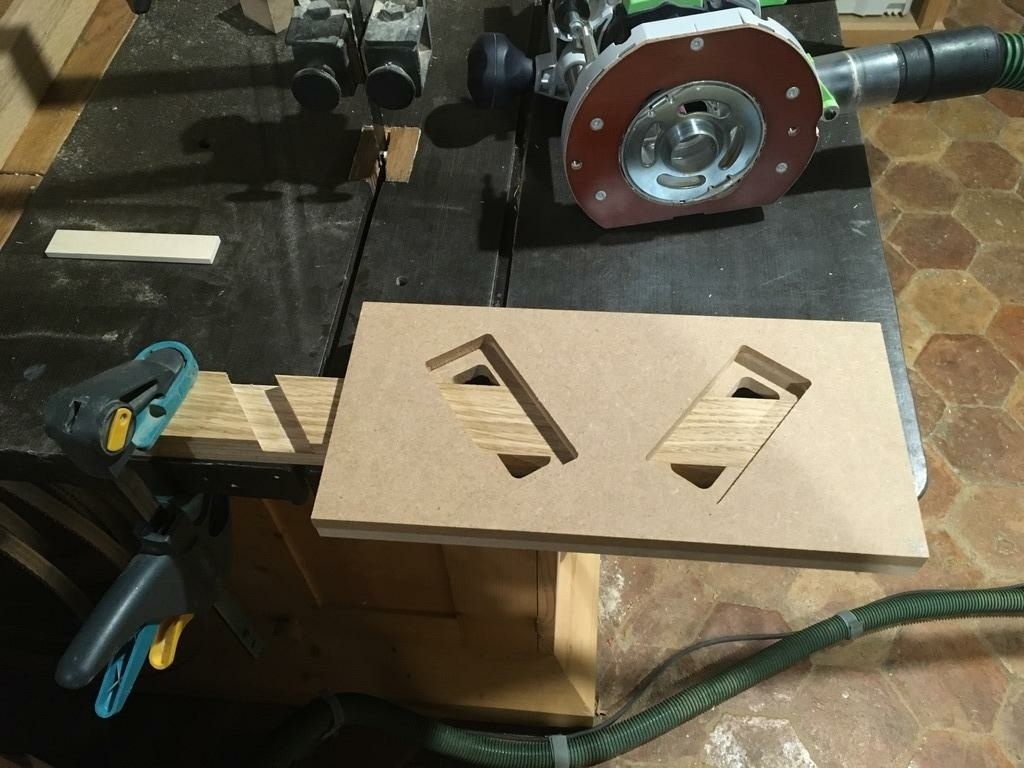

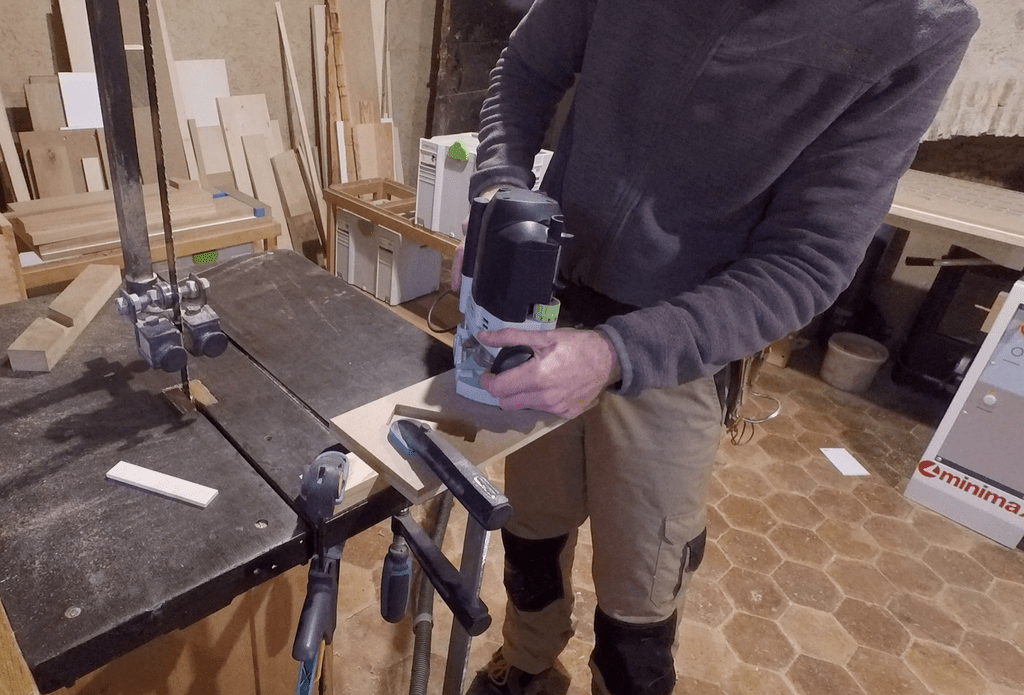

Utilisé en combiné avec la bague à copier de la défonceuse. Une version pour la gauche, l'autre pour la droite. Pas de mesure, je plaque le gabarit sur l'extrémité de la traverse. La précision des usinages du gabarit fait que ça marche du tonnerre :)

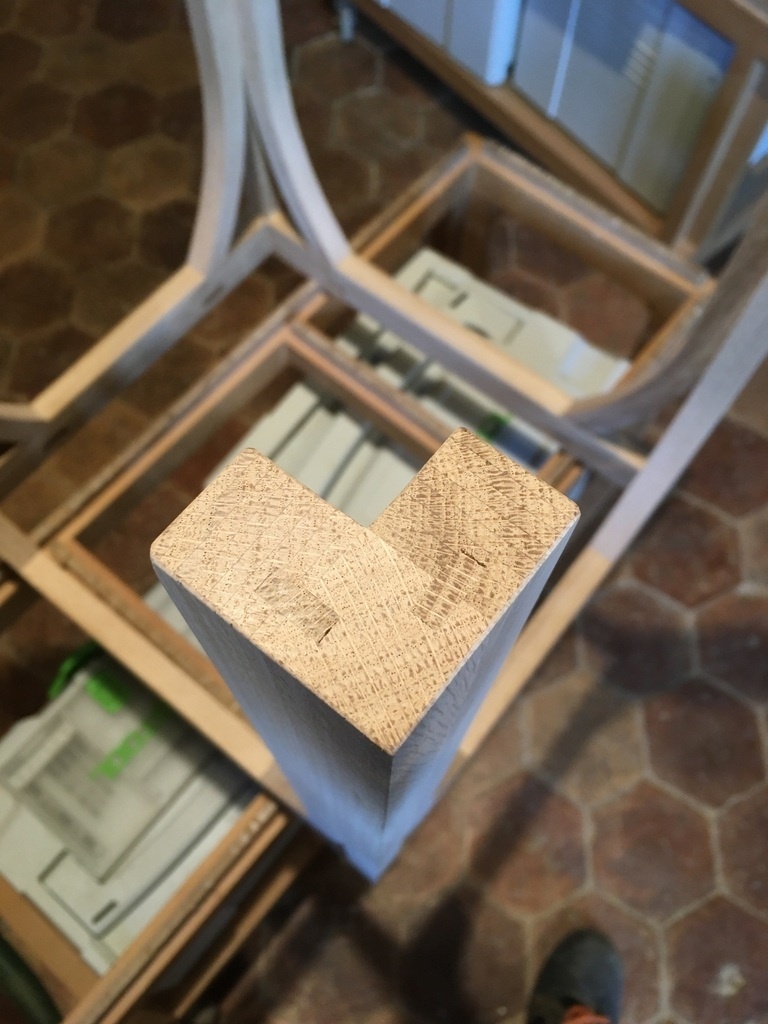

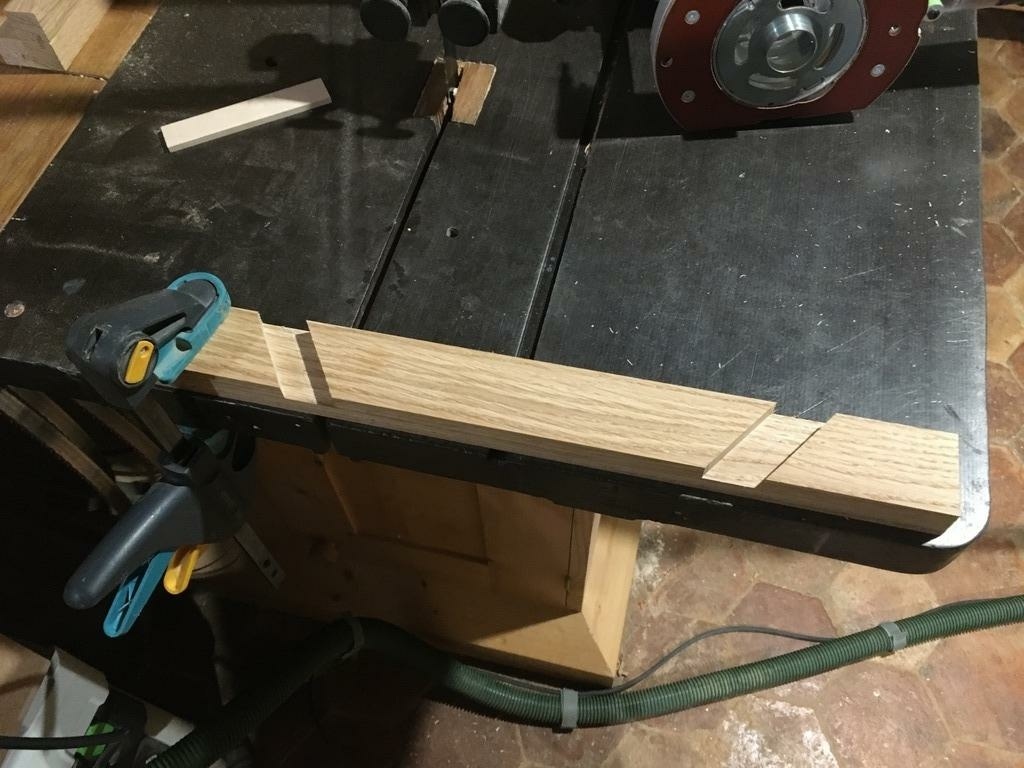

Le gabarit d'usinage du mi-bois dans le pied

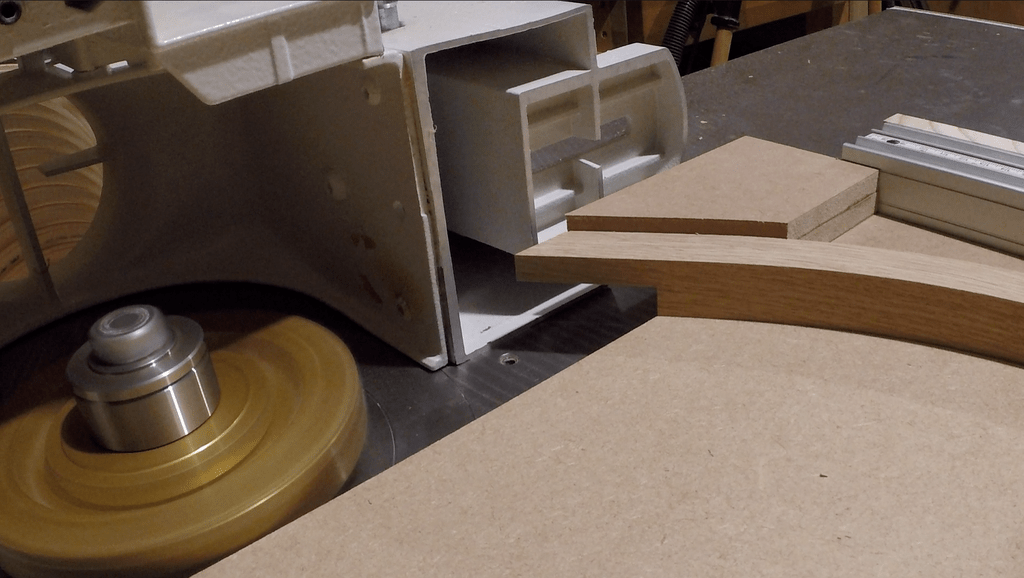

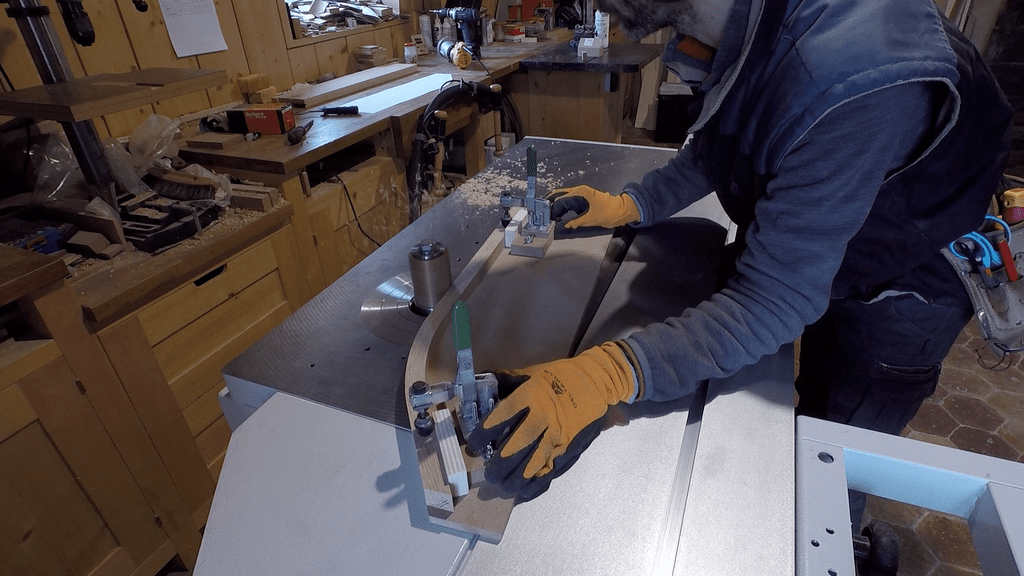

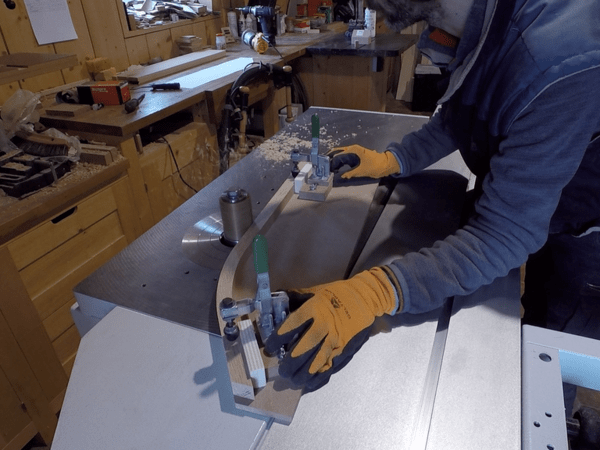

Usinage réalisé à la toupie. Le gabarit sert uniquement à maintenir la pièce cintrée et faire "part-éclat".

Tous les gabarits ont été réalisés avec la petite nouvelle de l'atelier : La Shaper Origin.
J'avoue avoir craqué pour l'outil. Mais j'avoue aussi que c'est le compromis qu'il me fallait par rapport à une grosse CNC.
Dans mon cas d'usage, c'est surtout sur le temps passé à faire mes gabarits et leur imprécision que je pestais souvent.

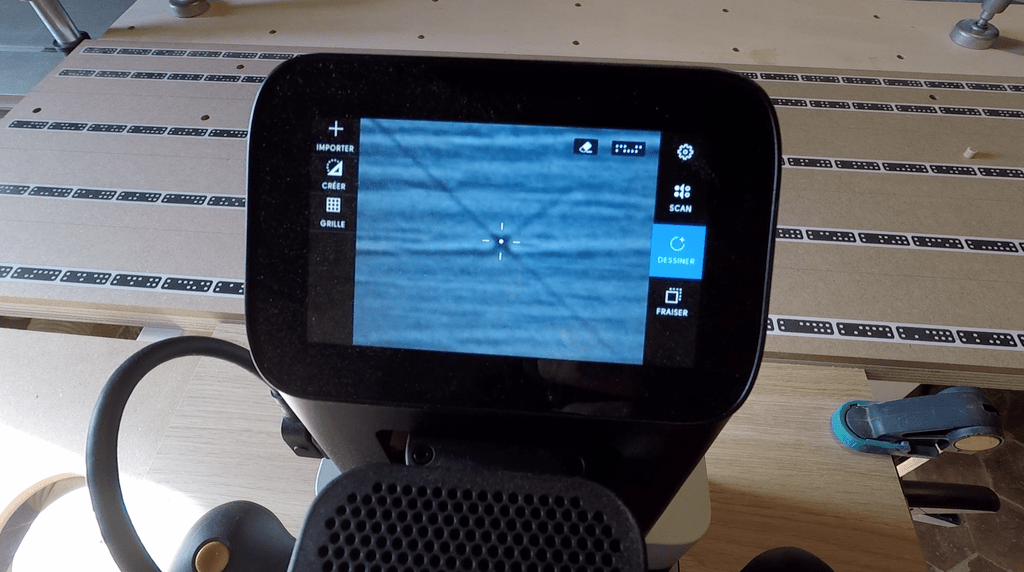

Là, j'ai pu en quelques cliques redessiner ma courbure en sortie de démoulage (courbure qui s'est ouverte de qq degrés). Le remettre dans la machine, vérifié avec la caméra que ça tombe sur mes traits et usiner les gabarits suivants avec ça. J'adore !

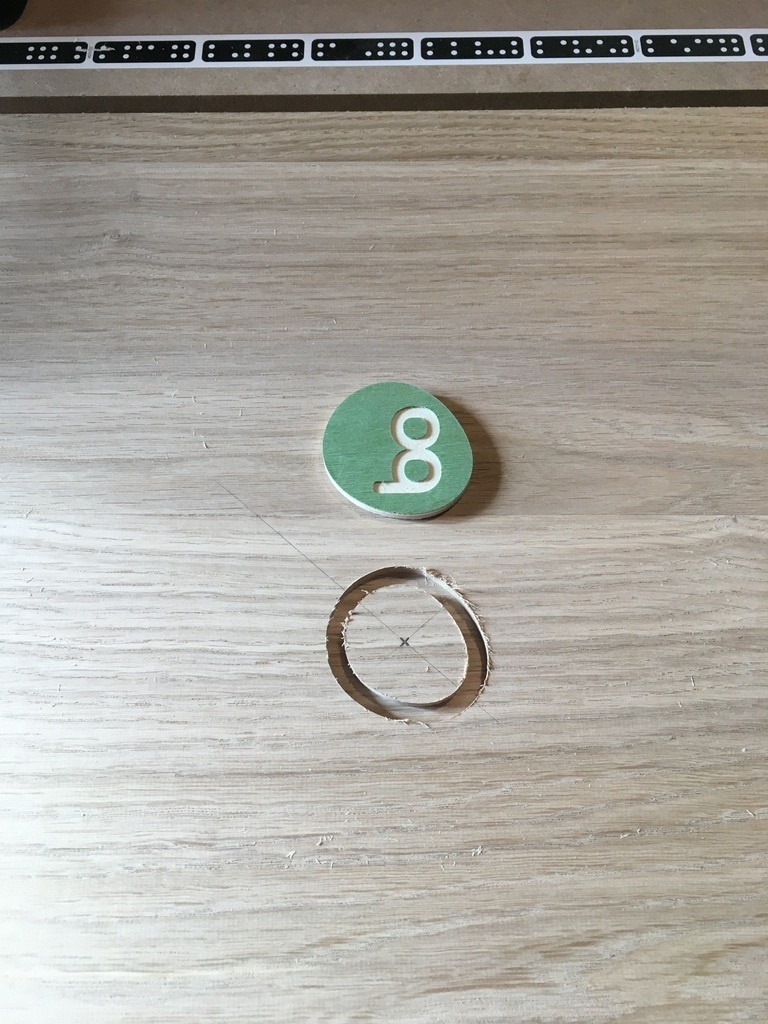

L'incrustation

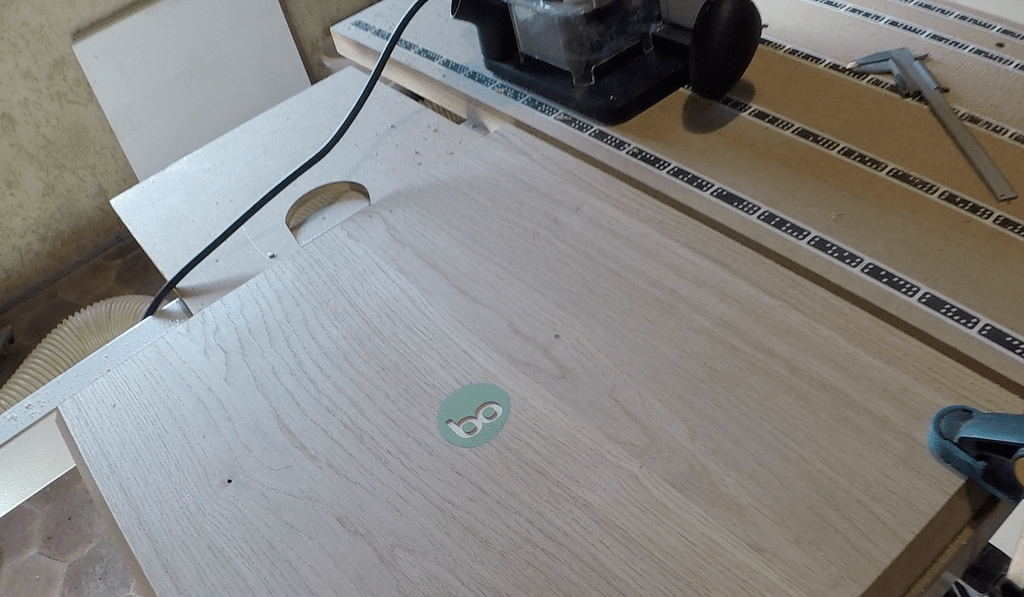

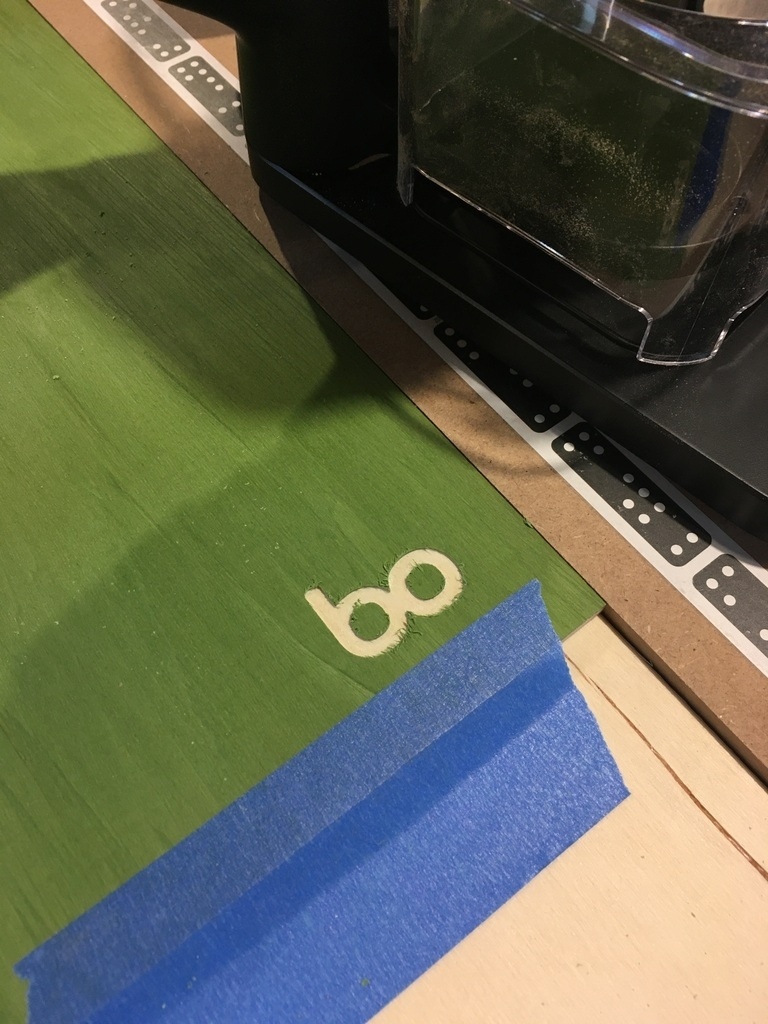

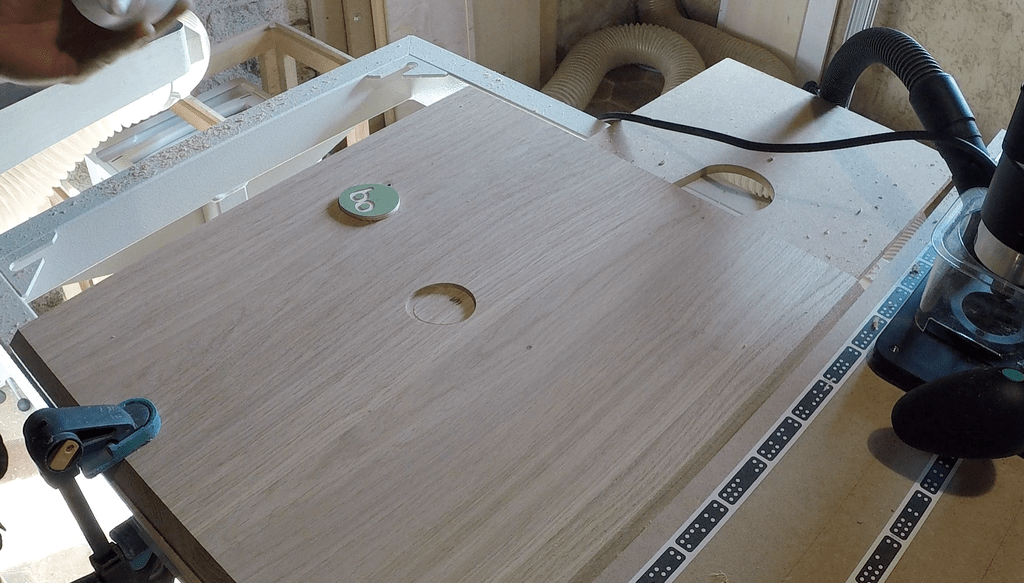

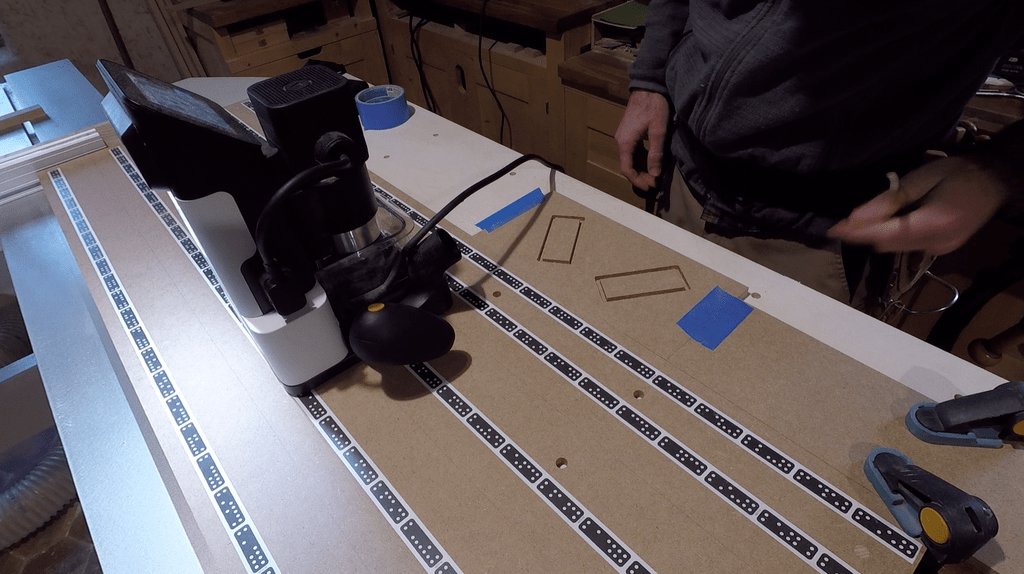

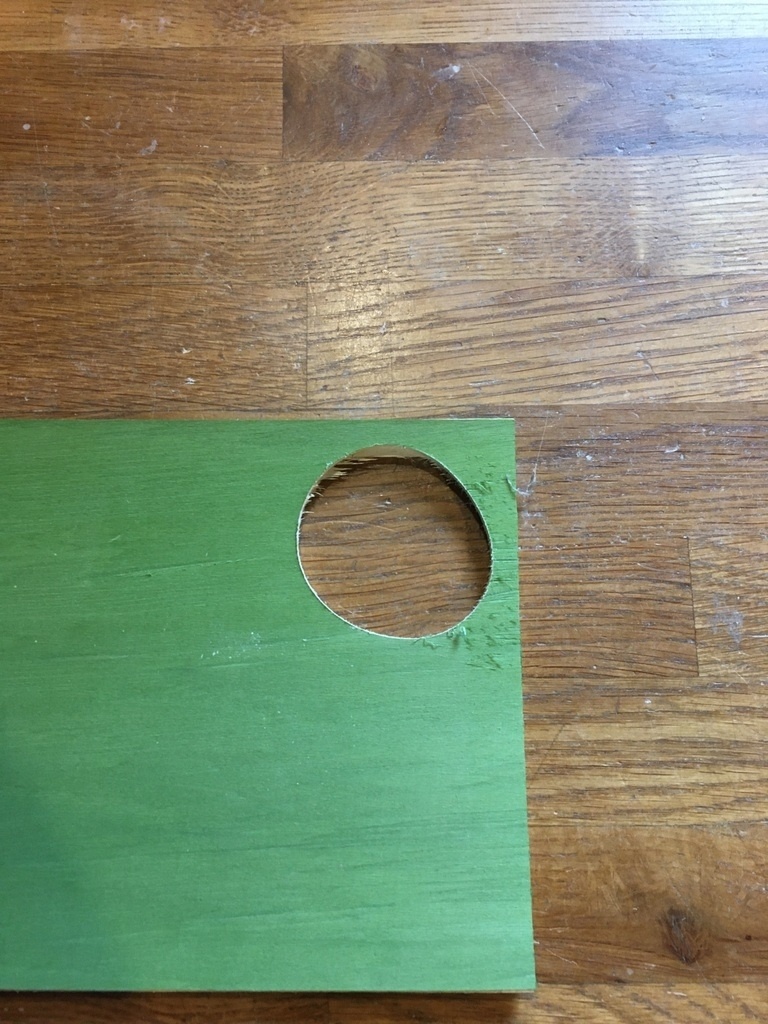

Pour faire un peu joujou avec la Shaper, je me suis permis un nouveau marquage sous le plateau.

CP peuplier de 4 + placage teinté vert de 6/10.

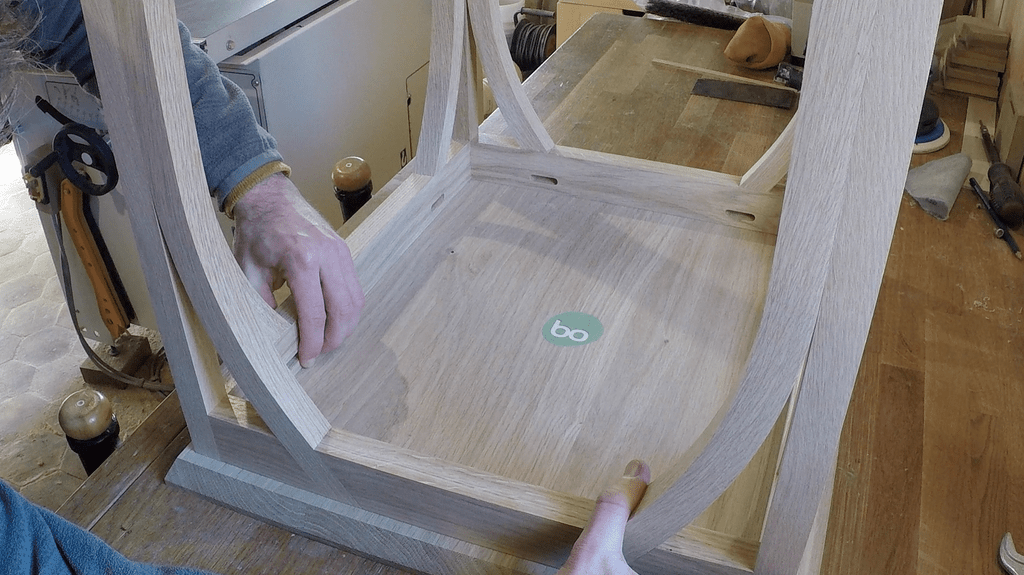

Le collage

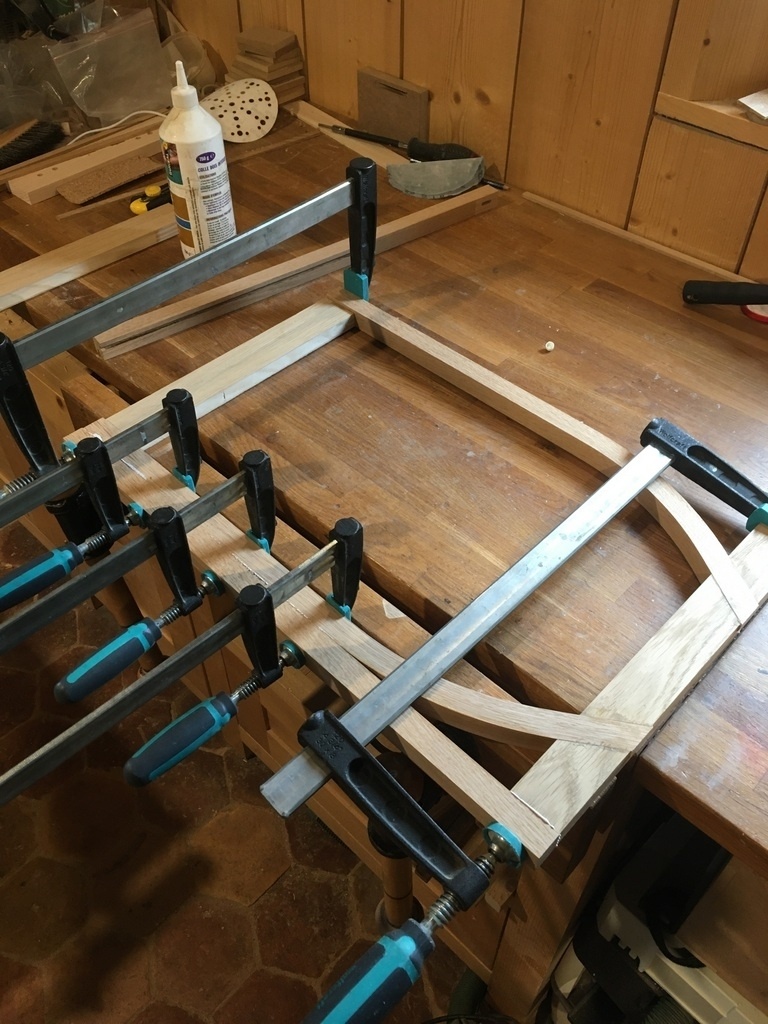

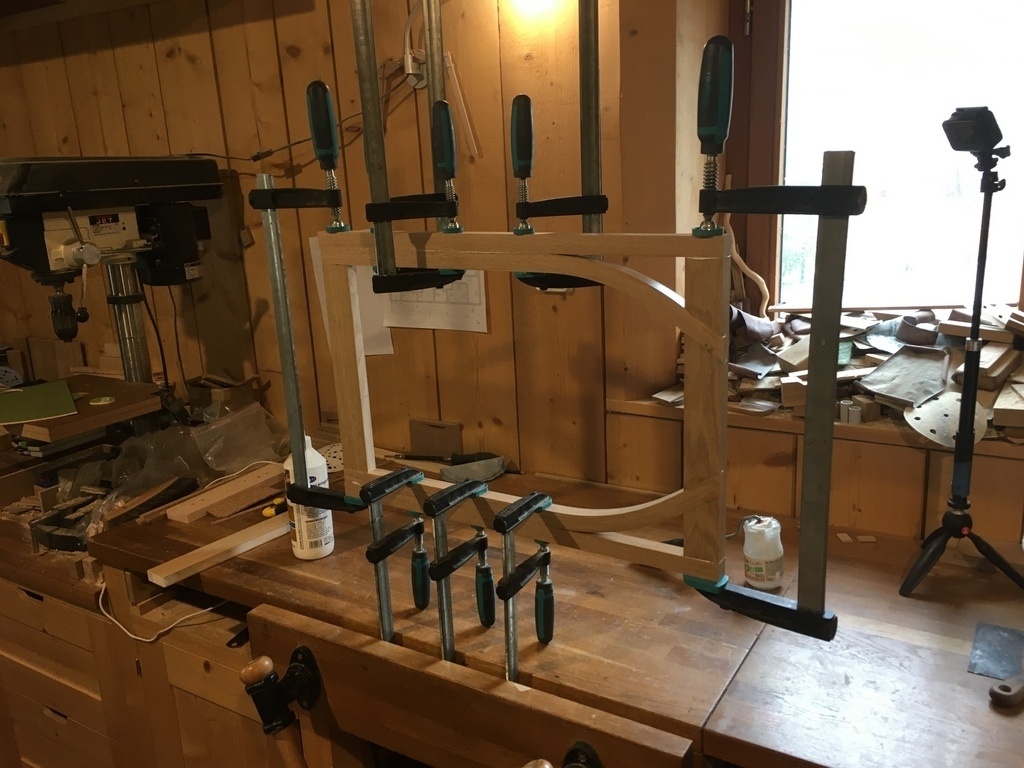

Avec les fausses languettes dans les pieds, c'est à faire par étape. Mais pas plus casse tête que ça.

En revanche c'est le seul moment où l'ensemble commence vraiment devenir rigide :) Avant ça semblait frêle :)

En définitive, la Shaper n'était absolument pas indispensable à cette réalisation. Puisque je l'ai déjà faite sans. Mais a grandement simplifié le process.

L'outil ouvre des perspectives que je vais tâcher d'exploiter ... histoire de rentabiliser le bazar aussi ... 😛

Mis à jour
