Trébuchet


Hello !

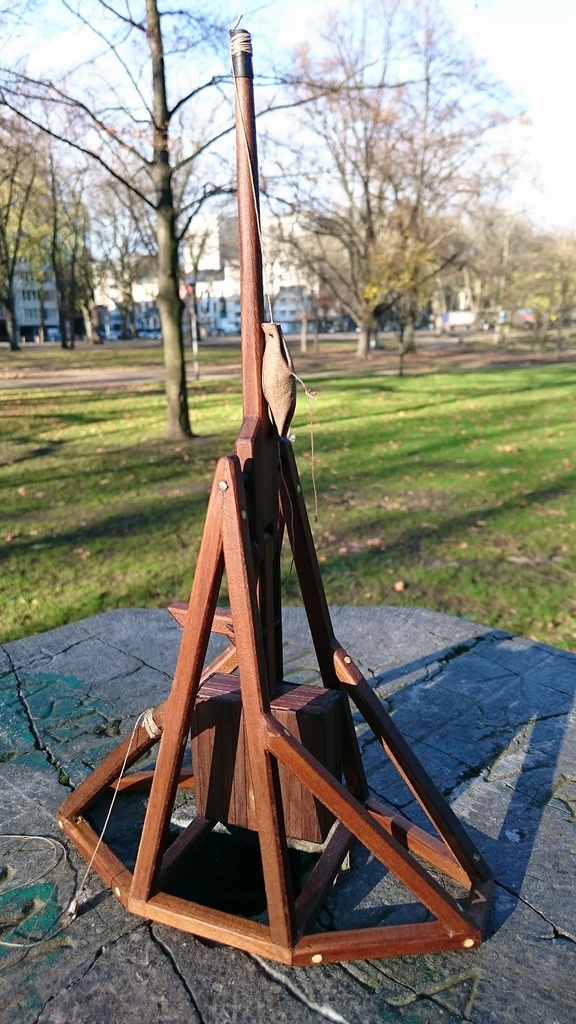

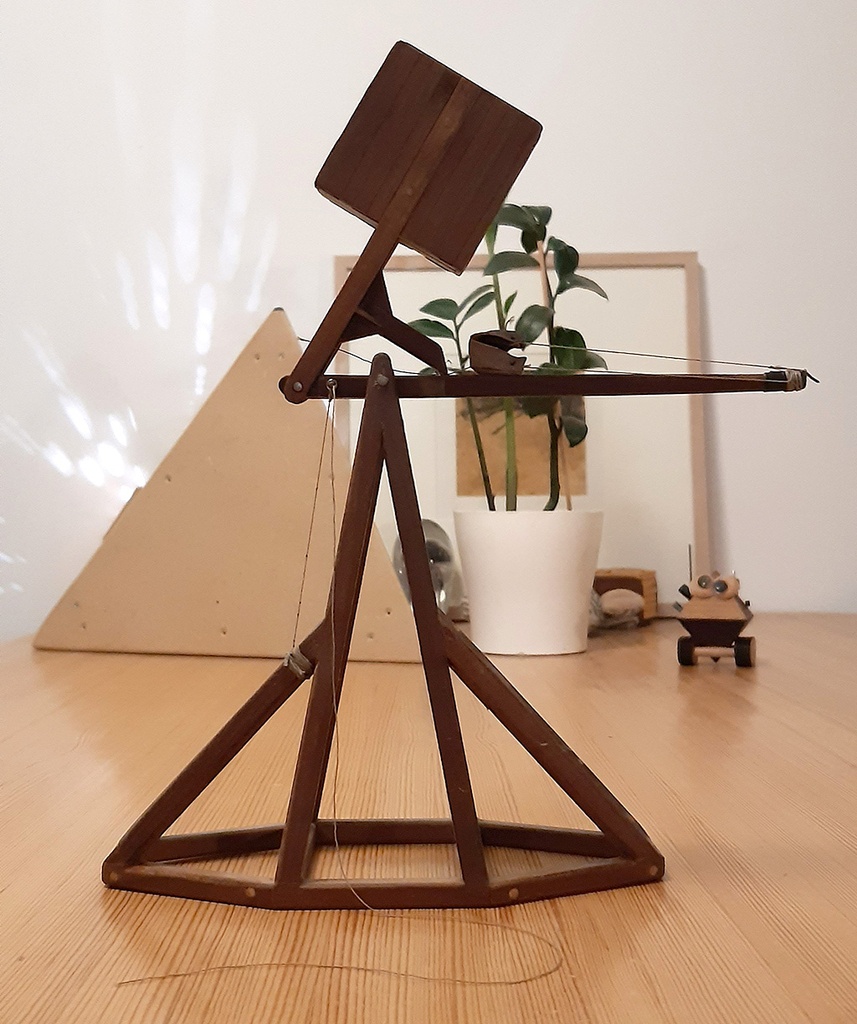

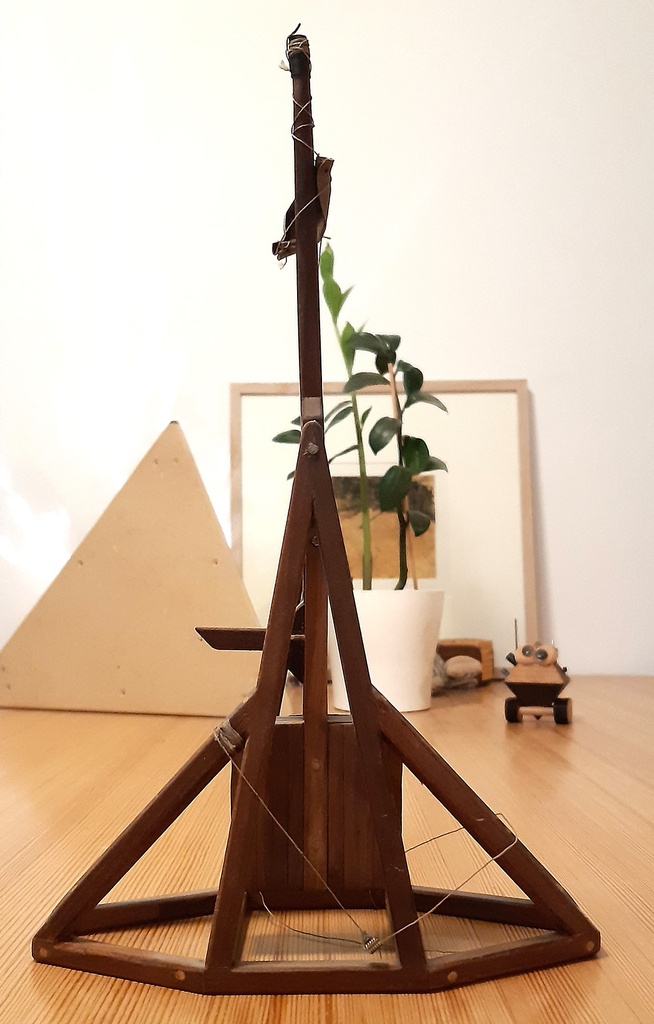

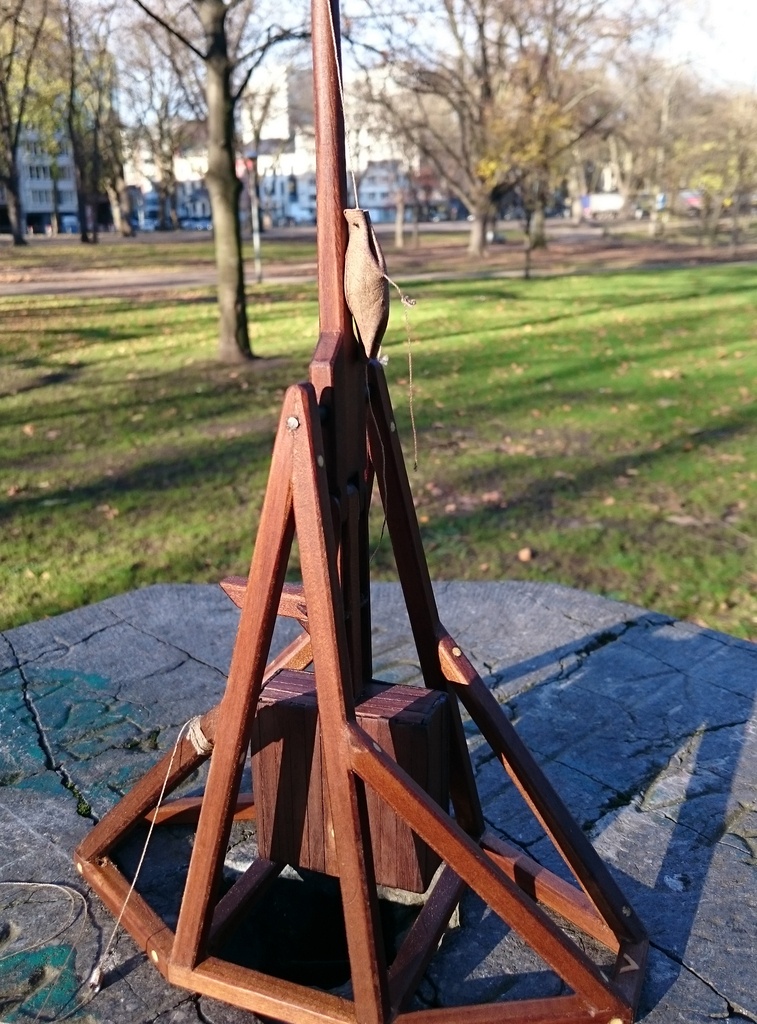

Voici un trébuchet que j'ai fabriqué avec des baguettes carrées de noyer. Il tire des boulettes de pâte à modeler à presque 30 mètres avec une précision acceptable. Il fait 32 cm de haut.

Le trébuchet est une machine très intéressante à fabriquer car c'est un assemblage de machines simples, mais l'ensemble est assez compliqué !
Il y a des maths associés si on aime ça mais moi j'ai juste procédé aux ajustements par essais-erreurs : j'ai fabriqué un prototype où je pouvais ajuster la longueur du bras, de la fronde, la position du contre-poids, etc. jusqu'à arriver à un résultat décent.

La seule chose qu'il lui manque pour être plus efficace ce sont des roues, comme on peut le voir dans cette vidéo de tir :

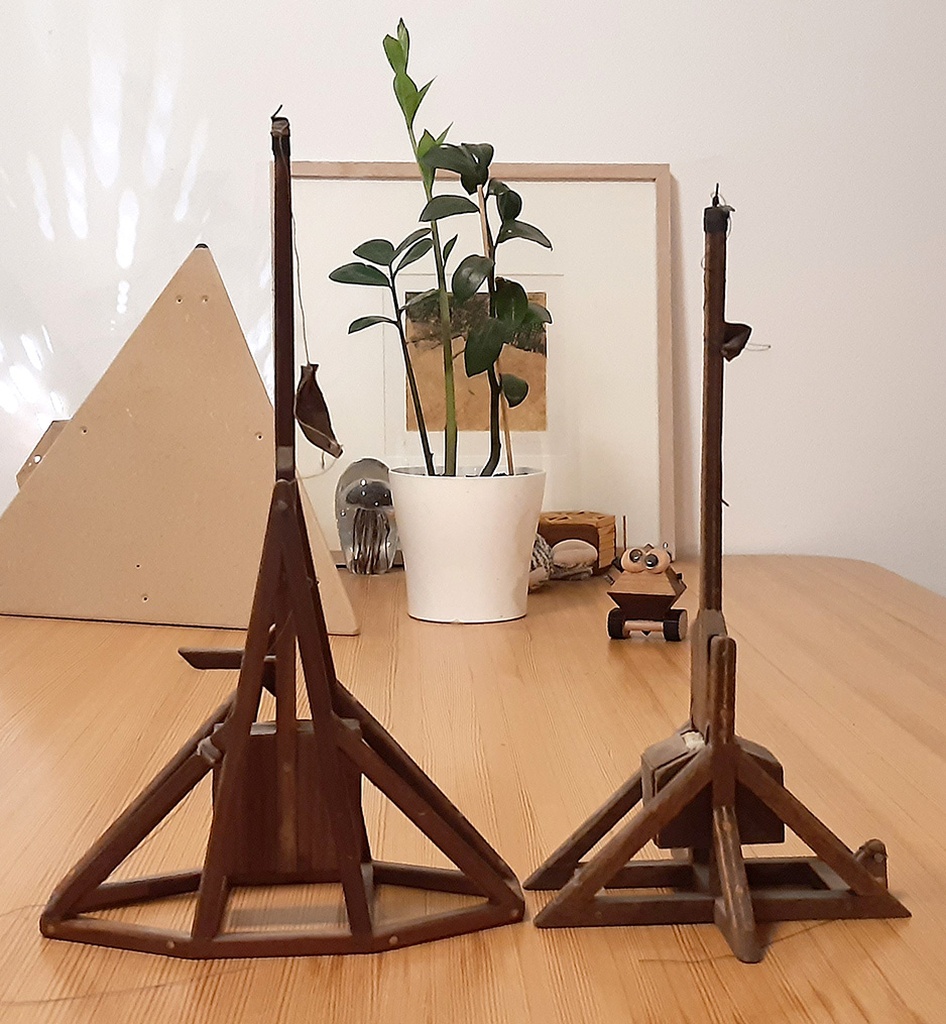

La redoutable arme médiévale qu'était le trébuchet n'était pas du tout fabriquée comme le mien, mais plutôt comme le trébuchet classique qu'on voit sur la dernière photo.

Celui-ci est un "whipper", de l'anglais whip qui veut dire fouet. C'est un des nombreux design inventés plus récemment.

Merci de m'avoir lu et bons copeaux !
Nairod

Mis à jour

Discussions

Nairod a publié la création "Trébuchet".
il y a 4 mois
L'Ecorce du Sycomore
( Modifié )

Moauah!C'est génial! Et il est joli en plus!
Ça donne trop envie d'en faire un! Plus gros même, on se dispute le poste de Jarl du hameau avec mon voisin, ça serait un bon moyen de gagner! 😅

artiste : Kamwei Fong

Un trébuchet, plus c'est gros, mieux c'est !
(la masse du contre-poids augmente au cube)

FredTall

Nairod Leodagan, sors de ce corps !

Kentaro
( Modifié )

J'adore...

Question: vaut-il mieux que la base soit bien fixe, ou faut-il lui laisser la possibilité d'un recul ?

artiste : Kamwei Fong
( Modifié )

Kentaro Il vaut mieux lui laisser la possibilité de bouger, d'où l'avantage des roues.

Ca a un rapport avec la chute du contre-poids, qui reste bien verticale si on autorise le mouvement avant-arrière de l'ensemble, mais je ne saurais pas t'en dire plus.

Dans ma vidéo on voit qu'il avance lors du tir, ce qui confère au projectile une petite énergie supplémentaire qui serait sinon perdue dans le sol. Le recul est de l'énergie perdue, ainsi que le balancement résiduel, car le projectile est déjà parti... Mais bon c'est pas facile d'avoir un mouvement parfait ! Moins le trébuchet continue à bouger après le tir, plus il a été efficace à transférer son énergie au projectile.

dependancesbois
( Modifié )

C'est terrible !!!!!

artiste : Kamwei Fong

Merci !

Boisbarbu
( Modifié )

Des plans! Des plans!! Des plans!!!
J’adore!

artiste : Kamwei Fong

Merci 🙂

J'ai pas vraiment de plans et je n'ai plus le prototype de test 😔

Erebor

J'adore ! Moi aussi je veux les plans ! Le genre de truc complètement inutile et donc parfaitement indispensable !!

Ara
( Modifié )

P'tain les gars vous voulez des plans ? Faites-les vous mêmes !

Nairod après l'organisation des 8 ans de L'AdB, tu nous organises un concours interne : créer le trébuchet le plus efficace, du genre l'ensemble doit tenir dans un cube de 50 x 50 x 50cm hors tout, le contrepoids est limité à 1kg, le projectile doit peser exactement 100g et le gagnant est celui qui projette le plus loin !

artiste : Kamwei Fong
( Modifié )

Ca existe déjà 😁 :
youtube.com/re...unkin trebuchet
Mais c'est un peu plus que 50 cm 😁

Sérieux si ça intéresse les gens, tu peux le lancer le concours ! J'y participerai à fond ! J'ai toujours voulu en refaire un.
Par contre je fixerai le projectile à 7g, c'est le ratio idéal pour un contrepoids de 1kg.
Allez, chiche que tu nous lances ça ? 😀

Kentaro

Nairod Ara En effet, quand a vu le truc une fois, on a compris. Pas besoin de "plans"... Ensuite, il y a surement un peu de finetuning.

Boisbarbu
( Modifié )

“Question: vaut-il mieux que la base soit bien fixe, ou faut-il lui laisser la possibilité d'un recul ?”
Du coup, on essait une fois et on a pas besoin de poser la question? 😜

Ara

Bon ben allez Nairod moi je suis partant, et comme tu as organisé de main de maître les 8 ans 😇 je te laisse te taper le sale boulot d'organiser ce nouveau concours (disons, au printemps, histoire de ne pas perturber ceux qui n'ont pas fini leur 8).

Et puis dans quelques années, on demandera à Boris de faire une section "Concours" dans L'AdB !

Ara

Kentaro "finetunning", tu l'as dit ! J'en connais un qui va passer quelques soirée à faire des calculs (in)commensurables pour optimiser le lancer...

artiste : Kamwei Fong

Ara Ok pourquoi pas. Je retiens pour quand les beaux jours reviendront (pour les tirs en extérieur).

dependancesbois
( Modifié )
Boisbarbu

Parfait! 👍
La « to do » liste s’allonge dangereusement!

artiste : Kamwei Fong

Joli !

jeanco77

J'allais le dire...
Je n'ai pas de.photos de l'engin en action, mais je garanti qu'il a fonctionné avec des balles de tennis lancées à 10 / 15 mètres. Parfait pour un chamboule tout.

Vic66

Excellent!

Klaus Loose
( Modifié )

Très bien. Question: Pour ou contre les Romains ??? Je pense au petit village courageux en Gaule... 😁

artiste : Kamwei Fong

Je choisis les romains ! Ils avaient des armes de siège bien plus cools !

artiste : Kamwei Fong

Au passage je viens d'apprendre que la pauvre Constantinople a connu près de trente sièges !

Cyberkek

Je préfère les grecs et leurs feux grégeois !

dependancesbois

Ben perso je suis originaire de Lannion donc ma réponse est dans la carte par Toutatis !
Ceci explique peut être cela !🤔

ebenober
( Modifié )

Et dzing, en plein dans les vitres de la voisine !
Garnement, va !
Si ton père était encore là, il te collerait la fessée que tu mérites. 👿

artiste : Kamwei Fong

Ca tire des boulettes de pâte à modeler, pas trop moyen de faire de vrais dégats 😁

bernardrebout
( Modifié )

Génial,..... tu mets ta cote de maille , tu ramasses quelques cailloux et tu pars à la conquête des tours Montessori !

artiste : Kamwei Fong

Haha 😁
Ou on recrute les tours Montessori pour donner l'assaut pendant que les trébuchet abattent les murs ?

bernardrebout

Nairod et on fait une super production télévisuelle!
