Gabarits assemblage poutres par queue d'aronde

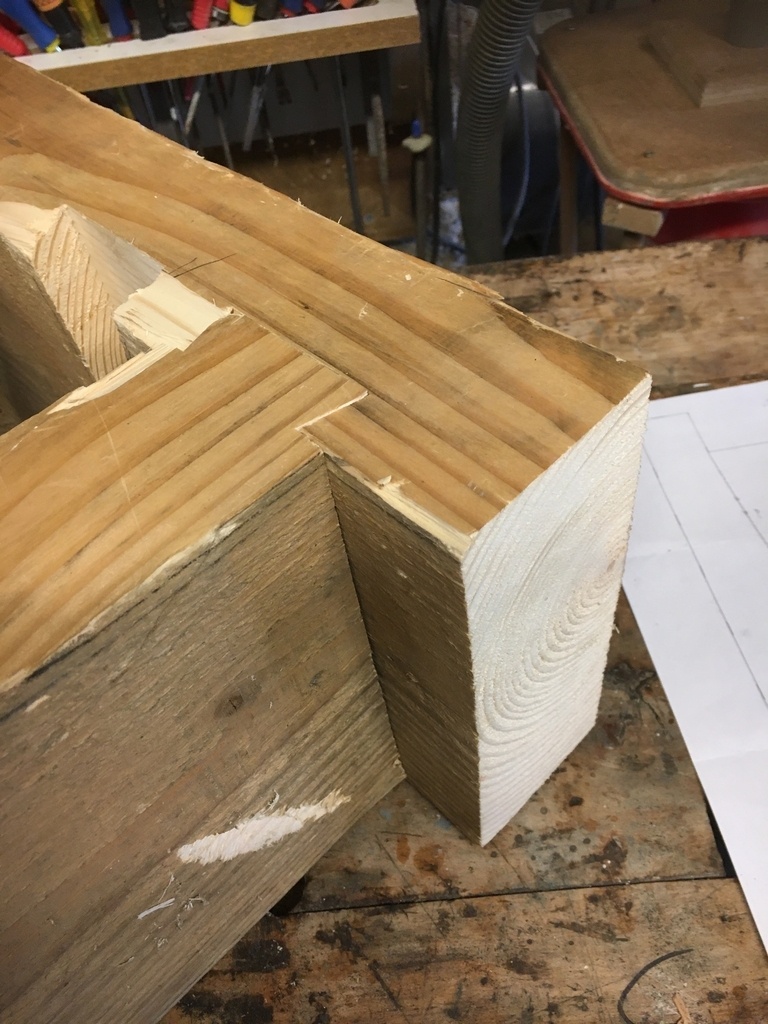

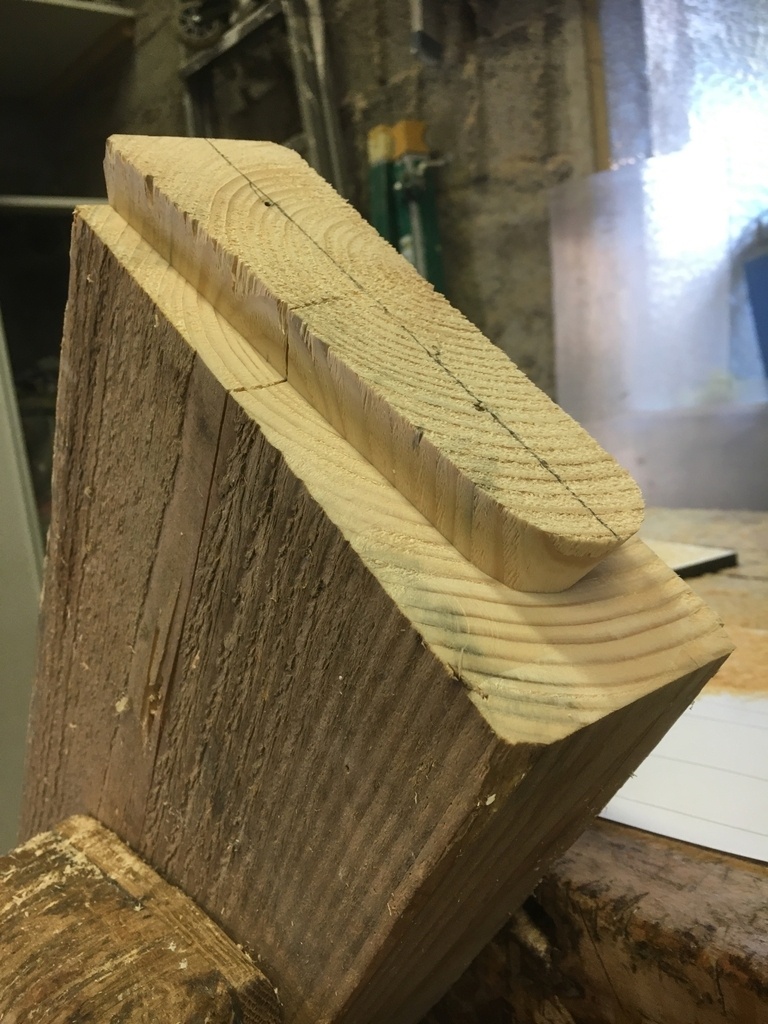

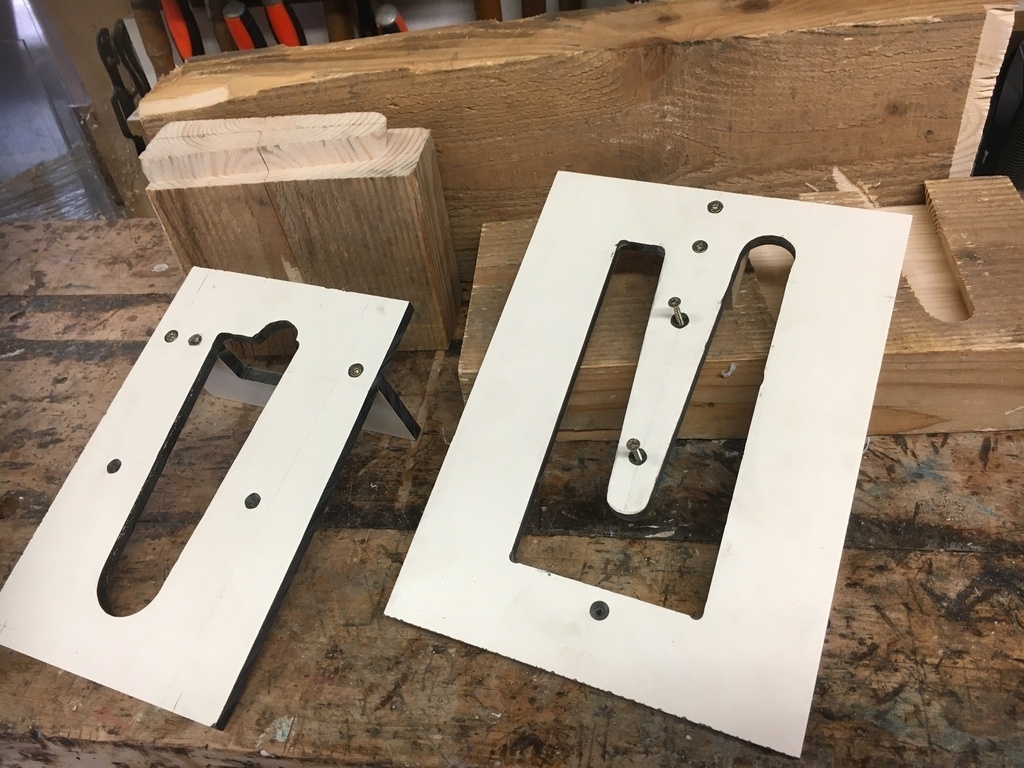

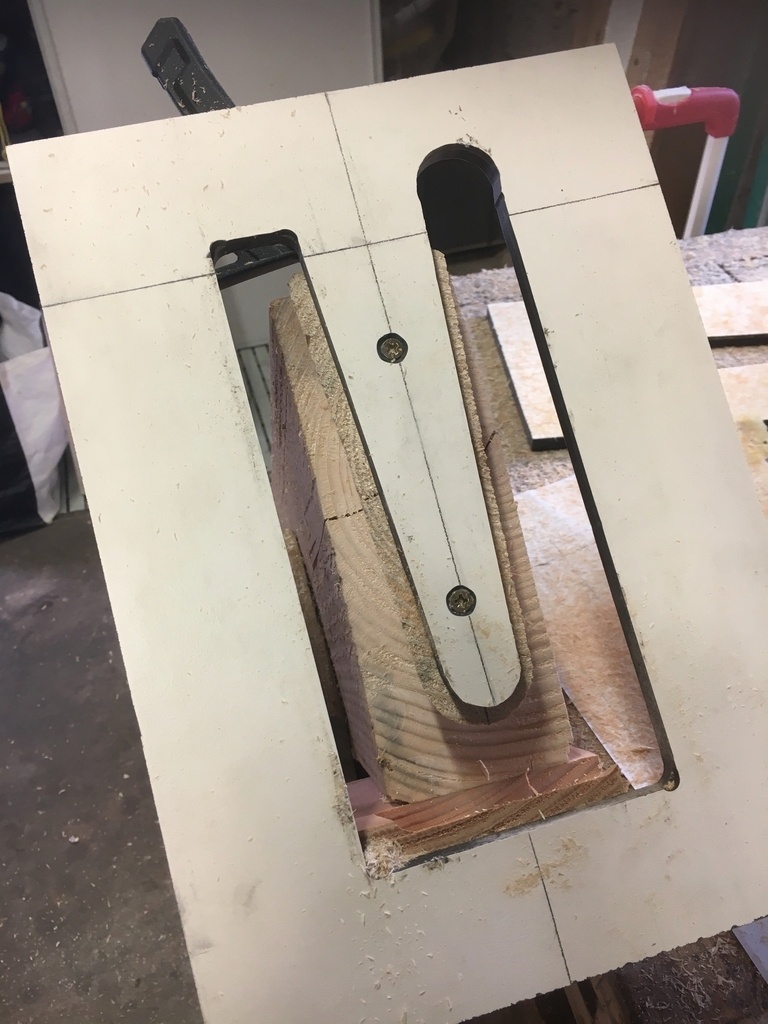

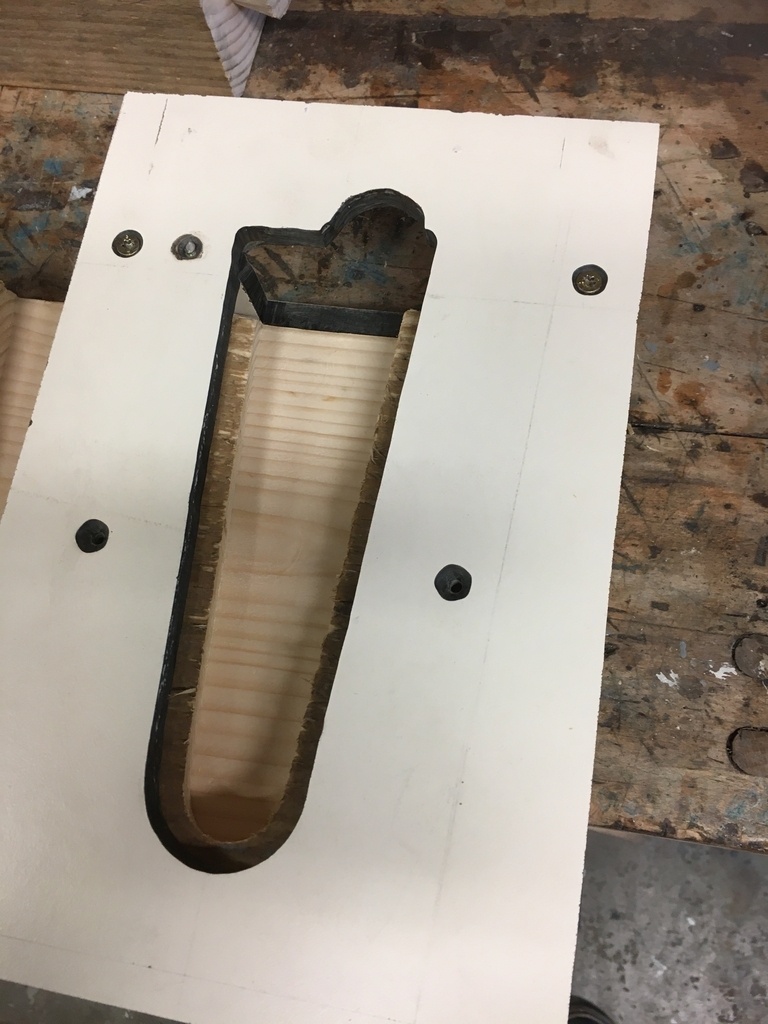

Comme Xavier, je dois réaliser des assemblages de poutres pour réaliser une terrasse, je suis parti d'une fraise diamètre 25,4 comme celle-ci. J'ai usiné mes forme dans du HPL, avec une mèche de 6mm montée sur une affleureuse, et pour les finitions un petit rouleau à poncer sur une Dremel. Mème sans CNC c'est réalisable, il faut prendre son temps
Pour la profondeur de la partie femme, j'ai 22mm et je retire 1mm pour la partie mâle.

Bague à copier de 30 mm meche de 25,4mm, angle 14°

Publications associées


Discussions

PP88  a publié la création "Gabarits assemblage poutres par queue d'aronde".
il y a 5 jours
francoisB30

effectivement c'est faisable sans CNC mais si quelqu'un aurai le désir que je lui en taille un il n'a qu'a ce déplacé vers chez moi avec un vrais plan et sa matière je me ferai un plaisir de le lui faire ,dans la mesure ou j'ai le temps et que ce ne soit pas le défiler

meles
( Modifié )

Belle réalisation. Je suis intrigué sur la façon de faire le calcul en fonction de la taille de la défonce finie et de la fraise, autant avec une fraise droite c'est relativement simple, autant , là, je sèche un peu.

PP88

Pour la partie mâle c'est le plus simple, il faut retirer au tracé, la différence de rayon entre la bague et la fraise, mais pour la partie femelle il ne faut pas partir du diamètre de la base de la mèche mais du diamètre du niveau de la partie haute qui usine, Et ajouter au tracer initial la différence de rayon entre bague et la partie haute de l'usinage
Je sais pas si je me fais comprendre. J'ai pas mal cherché aussi !

meles

Oui, j'avais imaginé prendre le diamètre moyen de la fraise pour les deux gabarits, mais ta solution est très logique.

Rogimmo
( Modifié )

Bonjour,
Je suis vraiment intéressé par cet assemblage de poutres, mais complètement novice en la matière.
J'ai beau lire et relire vos explications mais malheureusement, je n'y comprends rien.
Vous serait-il possible de publier une petite vidéo afin de mieux comprendre le processus de fabrication.
Je vous en remercie d'avance.
Roger à Québec - Canada.

PP88
( Modifié )

avec mon exemple :

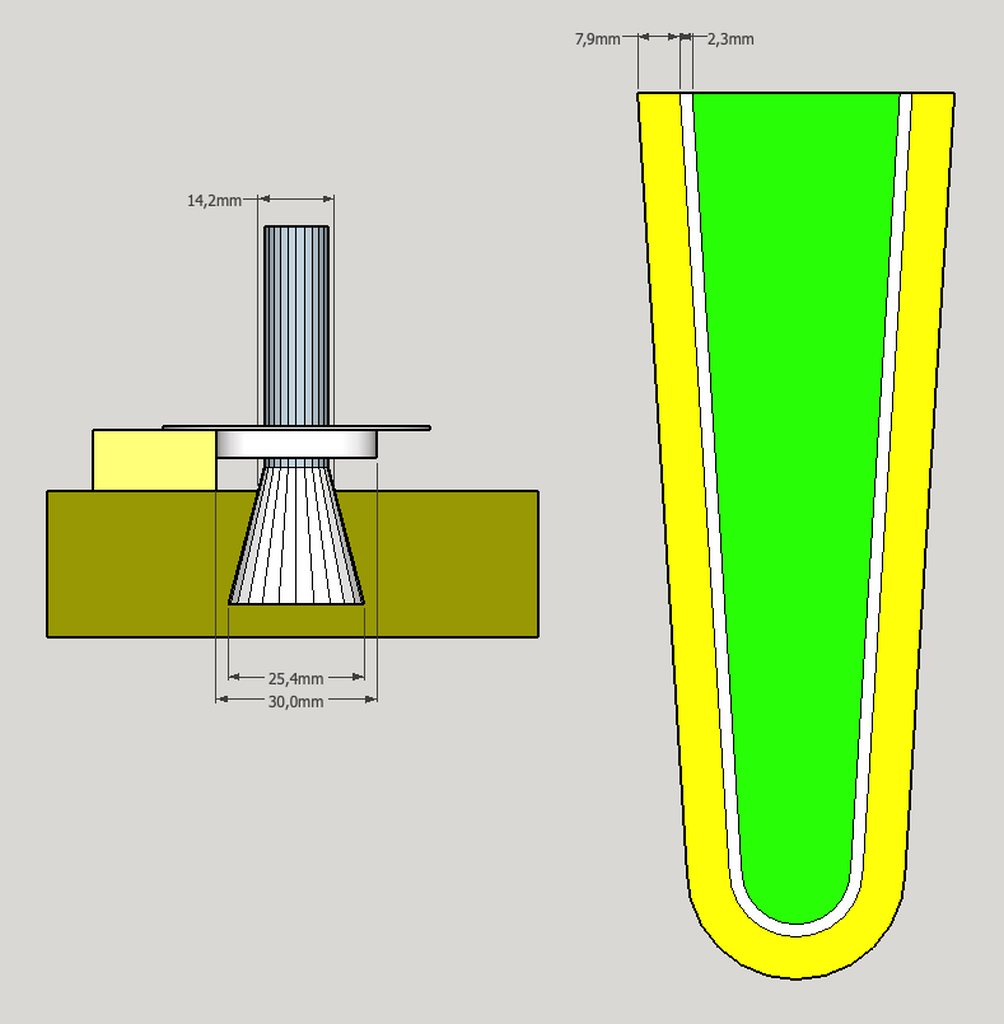

Pour faire le gabarit mâle en vert je retire 2,3mm au profil souhaité de mon assemblage. 30mm de bague - 25,4mm diamètre base de la mèche = 4,6 divisé par 2 = 2,3
Pour le gabarit femme en jaune j'ajoute 7,9mm au profil souhaité de mon assemblage 30mm de bague - 14,2mm diamètre haut de travail de la mèche = 15,8 divisé par 2 = 7,9

Rogimmo

PP88 Merci beaucoup.
