Xavier

Gabarit pour queue d'aronde sur poutre

Cette création contient 1 retour d'expérience.

Bonjour;

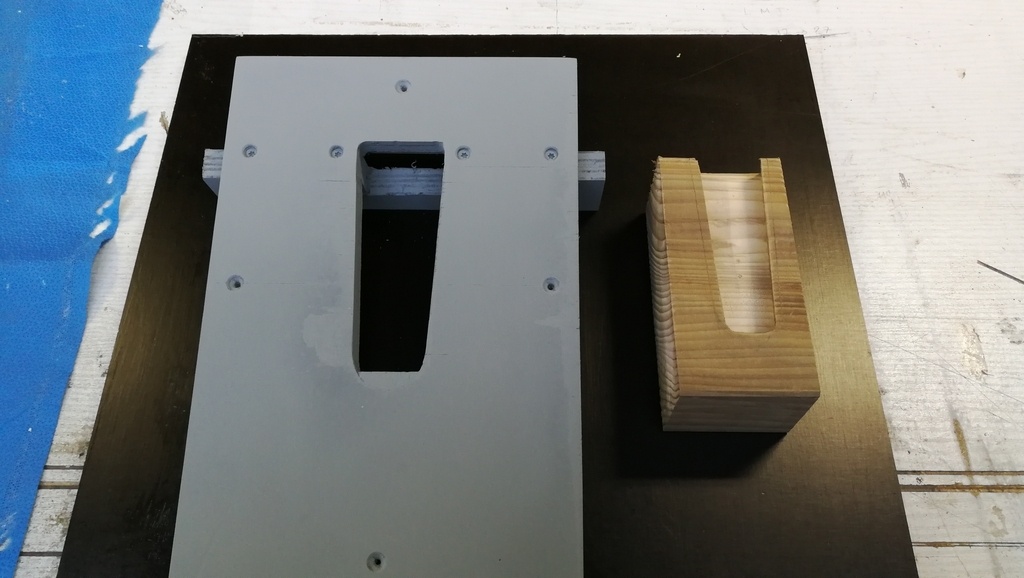

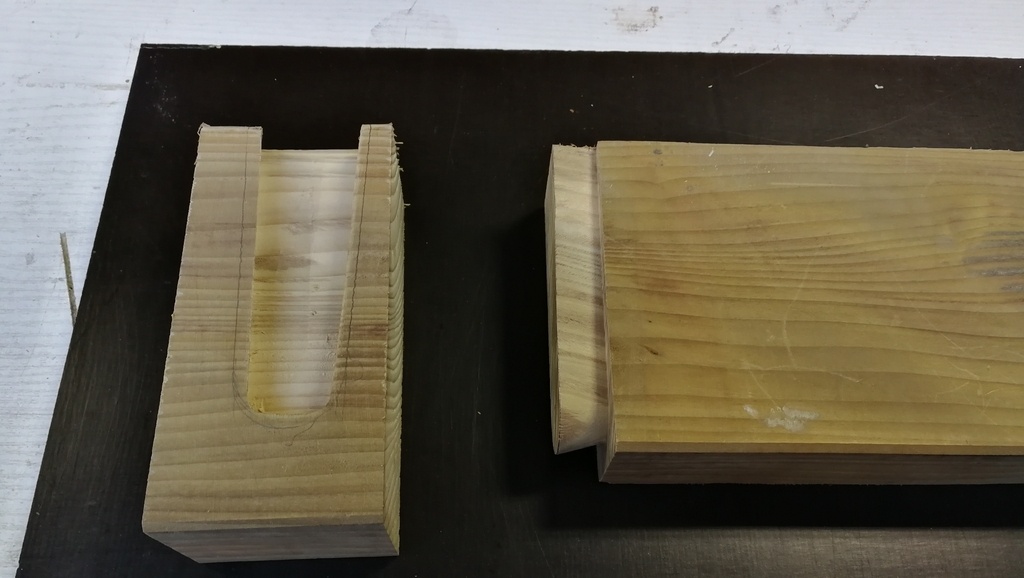

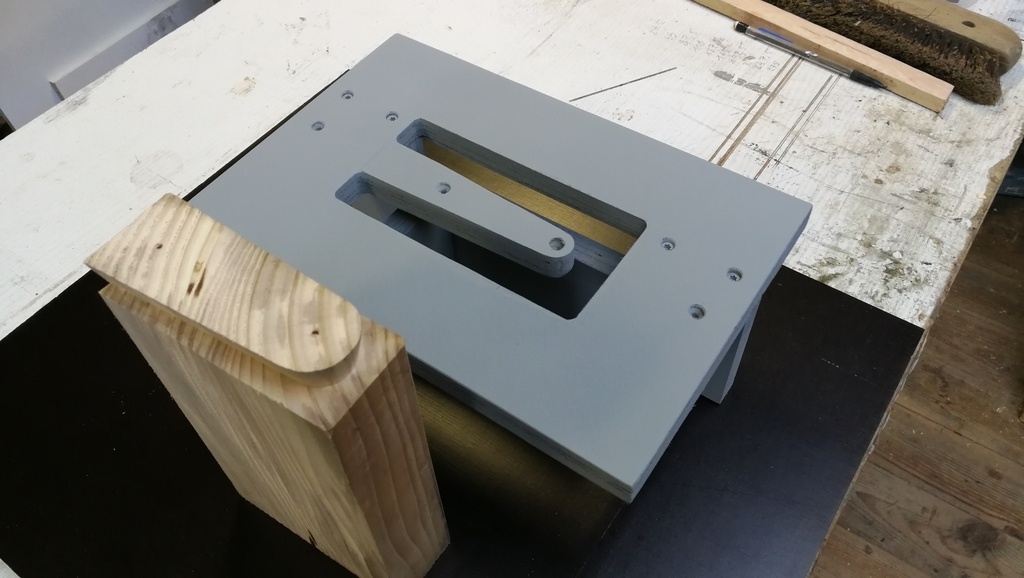

Pour un futur projet, ne voulant pas de supports métalliques, j'ai réalisé ces gabarits pour assembler des poutres.
Je me suis inspiré de ce qui existe dans le commerce (Arunda) mais avec un prix exorbitant !
Moi ça ne m'a couté que quelques heures de travail et un peu de réflexion.

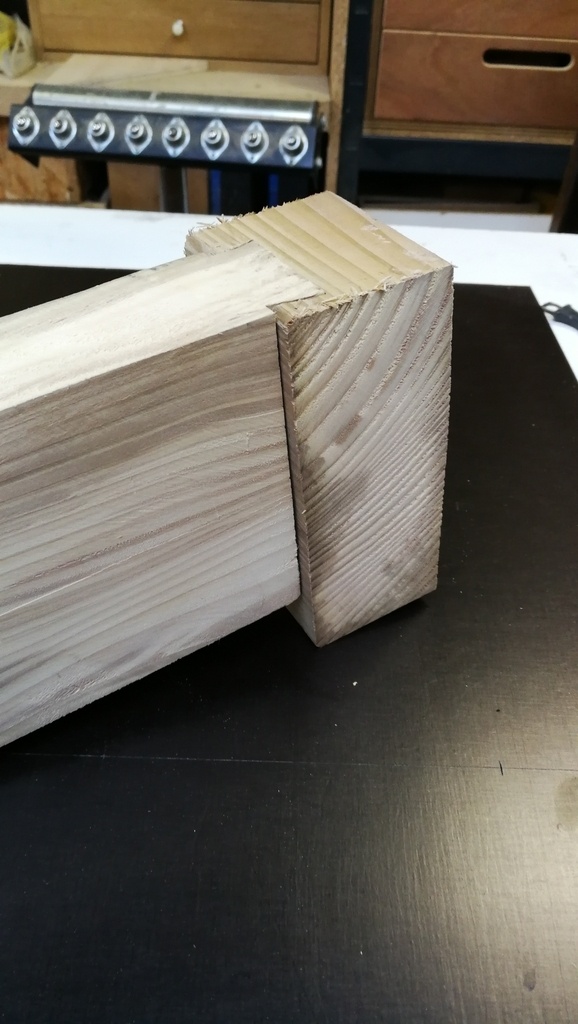

Le résultat est très satisfaisant.

Mis à jour

Publications associées


1 retour d'expérience

Xavier

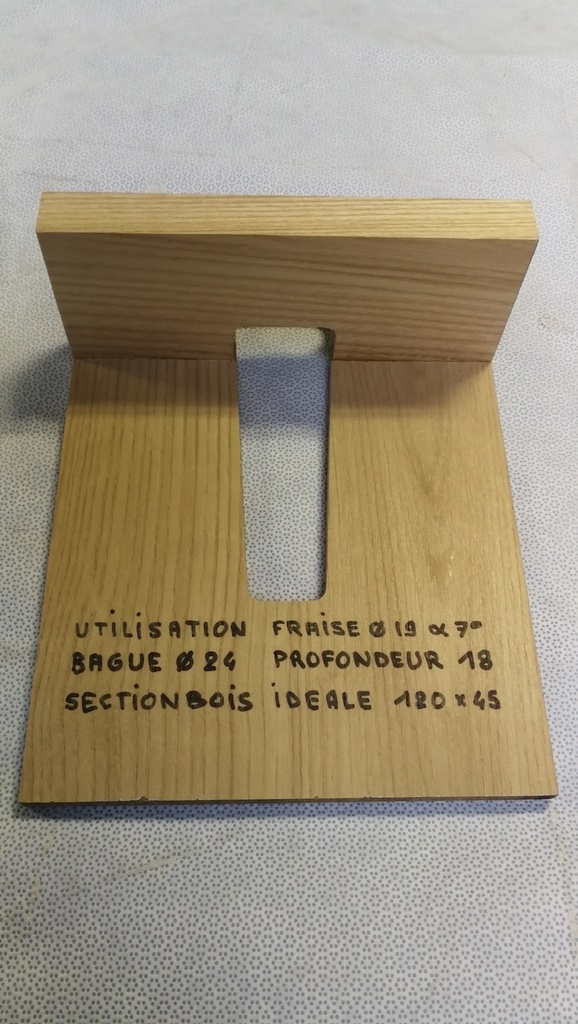

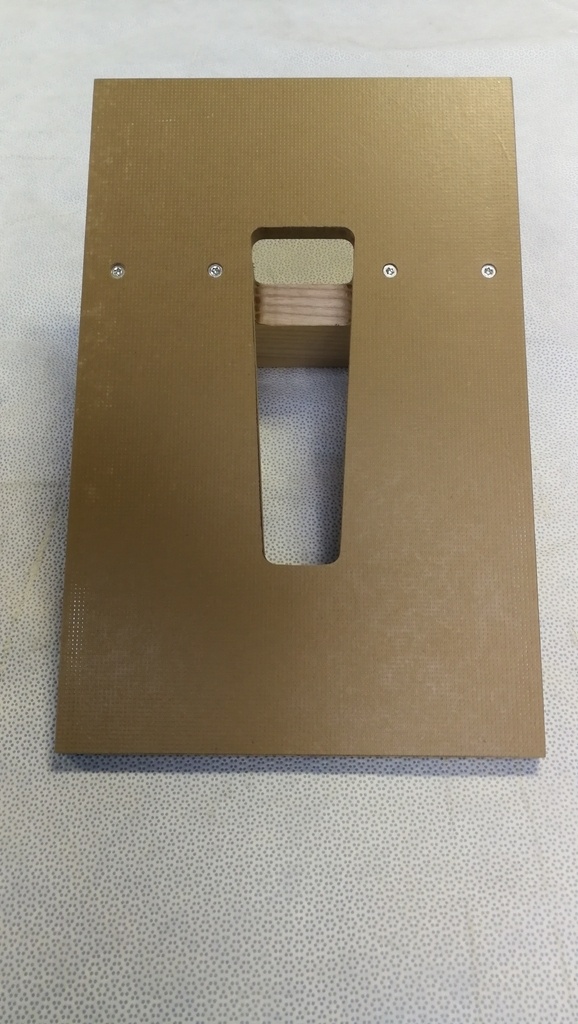

Gabarit V2 pour fraise ø19 angle 7°

J'ai refait un autre modèle avec une fraise de diamètre 19 et angle de 7° ce qui permet d'avoir une plus grande hauteur de queue (18mm) ça augmente la résistance à la charge.
J'ai publié le plan.


Discussions

Xavier  a publié la création "Gabarit pour queue d'aronde sur poutre".
il y a 3 ans
Niouniou
( Modifié )

tu as une défonceuse en queue de 12, ou tu y vas molo avec une plus modeste ?

Xavier

Non je n'ai pas de défonceuse en queue de 12 et j'en suis bien triste (je ne te cache pas que je lorgne sur la TRA 001 de triton).
Je l'ai testé avec une bonne fraise à queue de 8 en y allant pas trop vite ça le fait.

EricFd
( Modifié )

super, j'ai la même idée de réalisation.
Aurais tu les plans ? avec quelle bague / fraise l'utiliser ?
Un PAP sur le calcul du gabarit ?

Xavier

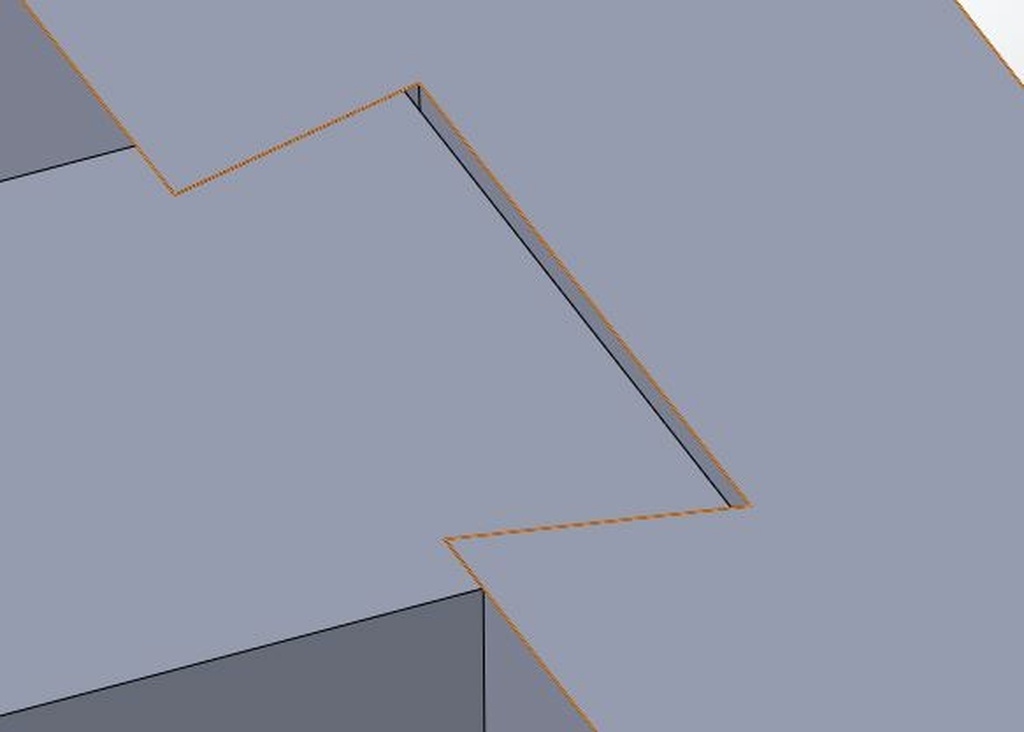

Je viens de publier les plans en format sketchup.

EricFd

top merci

vimilon43

Une excellente idée et super bien réalisée Merci pour le partage

Vic66

Wow... ça ne rigole pas là!!!
Comme dit plus haut, quelques détails supplémentaires seraient appréciés.
Merci pour le partage!
Et bravo pour la réalisation (et l'économie faite!!!)

PP88
( Modifié )

Bravo ! Merci pour l'idée, exactement ce qu'il faut que je fasse, je suis actuellement sur un projet de terrasse, avec des solives 75*200, il faut que je trouve une fraise suffisamment grosse, je ne sais pas si en queue de 8 ça se trouve !

Niouniou

Ta terrasse sera recouverte ? Car sinon,, c'est un piège à eau, et l'eau va faire pourrir ton bois... Cet assemblage est fait pour les solivages intérieurs...

Xavier

Niouniou
Très juste, c'est pour l'intérieur.

PP88

Oui recouvert avec panneaux de MFP et bâche EPDM, puis sur le plancher plot et lambourde

barbouze
( Modifié )

bravo . Je crois que tout le monde se disait qu'un jour il fallait se lancer la dedans . Tu as fais 2 gabarits. Ne serait il pas envisageable de faire ce travail avec un seul gabarit et du fraisage complementaire ?

Xavier

L'avantage de le faire avec deux gabarits est qu'il n'y a pas de risque de déraper du mauvais sens, en fraisage complémentaire ce risque existe.

glaude
( Modifié )

très intéressant mais avec quel machine tu l'utilises, quelle est la profondeur de travail? car ton gabarit semble déjà assez épais
merci et très bonne idée

Xavier

J'ai fait avec ce que j'avais, j'utilise une fraise de diamètre 19 avec une bague de 24, profondeur 16mm.
Défonceuse OF1010

glaude

Xavier merci bien pour cette réponse, mais 16 mm de profondeur c'est assez pour une mise en charge ?
Désolé pour cette question mais le sujet m'intéresse bien

Xavier

C'est ce qui est fait avec le gabarit Arunda pour cette section de bois, la charge d'après leur tableau est entre 280 et 650Kg (je pense suivant la qualité et type de bois)

Neo29

Bravo et merci 😉

6°sens
( Modifié )

Bonjour Xavier,
Bonjour à Tous,
C'est déjà super comme ça mais L'utilisation de HPL en 10 mm d'épaisseur associerait rigidité et moindre épaisseur ; sans doute un plus...
++

Xavier

Tout à fait d'accord avec toi, j'ai fait avec ce que j'avais sous la main mais dès que je trouve des chutes de HPL je les referait.

xavierdemory

Super

Jean-François Negrini

Idée remarquable, originale et inspirante.

Jean-François Negrini
( Modifié )

Défoncage initial au centre avec une fraise droite?

Xavier

Non c'est avec une fraise à queue d'aronde qu'il faut utiliser ce gabarit.

Xavier  a ajouté un retour d'expérience "Gabarit V2 pour fraise ø19 angle 7°".
il y a 3 ans
Jalma

Ah bien ! super ! merci !

Xavier
( Modifié )

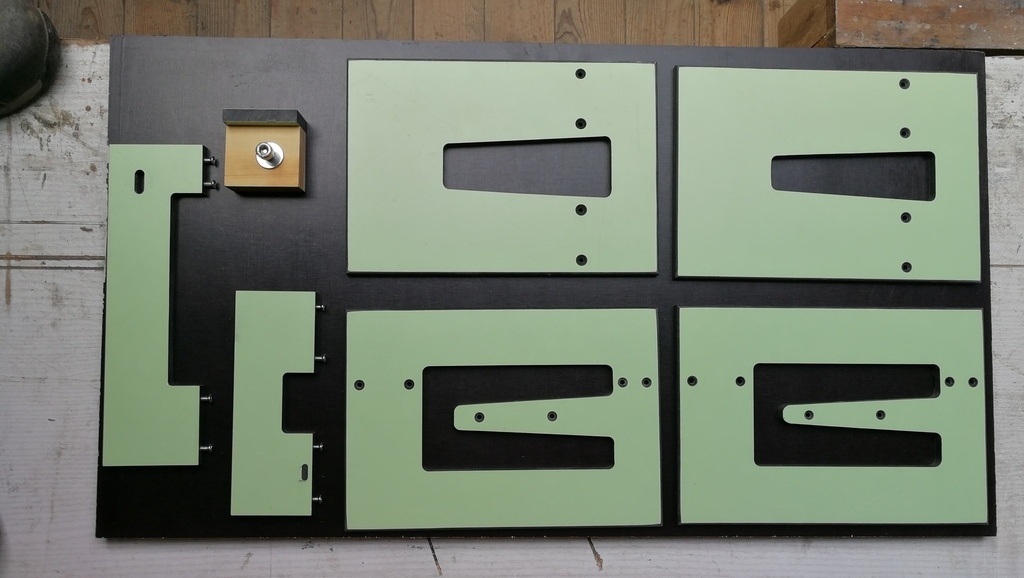

Dernière version en HPL pour angle de 7° et 14°

Jani

Bonjour, super vos gabarits.
Je comptais faire de même pour des poutres de 63mmx150mm (entraits et sablières d'une toiture plate).

Avant de tracer mon gabarit dans sketchup je voulais avoir quelques avis sur le type de fraise que vous utiliseriez.

Auriez-vous déjà tenté des queues d'arondes dans ces sections (63*150) ?

D'avance merci.

charmois07
( Modifié )

Bonjour,

Je tiens tout d'abord à vous féliciter pour votre réalisation qui est excellente mais, il me semble qu'il y a une petite erreur au niveau de l'assemblage. En effet, l'extrémité de la poutre (le tenon) ne doit pas aller jusqu'au bout de la partie femelle (mortaise). Ce qui fait l'efficacité du montage c'est l'effet "tirant" de l'assemblage. J'ai longuement observé les vidéos de la marque dont tu fait mention dans tes inspirations et, si tu y prête attention, tu pourra constater que j'ai raison. En fait, c'est la raison pour laquelle une jauge de profondeur est vendue dans le kit. Mais sinon, j'avoue être admiratif, tu as fait un travail exceptionnel et mon commentaire n'est là que pour te permettre de l'améliorer encore. J'espère que cela sera constructif.

Xavier
( Modifié )

Bonjour,

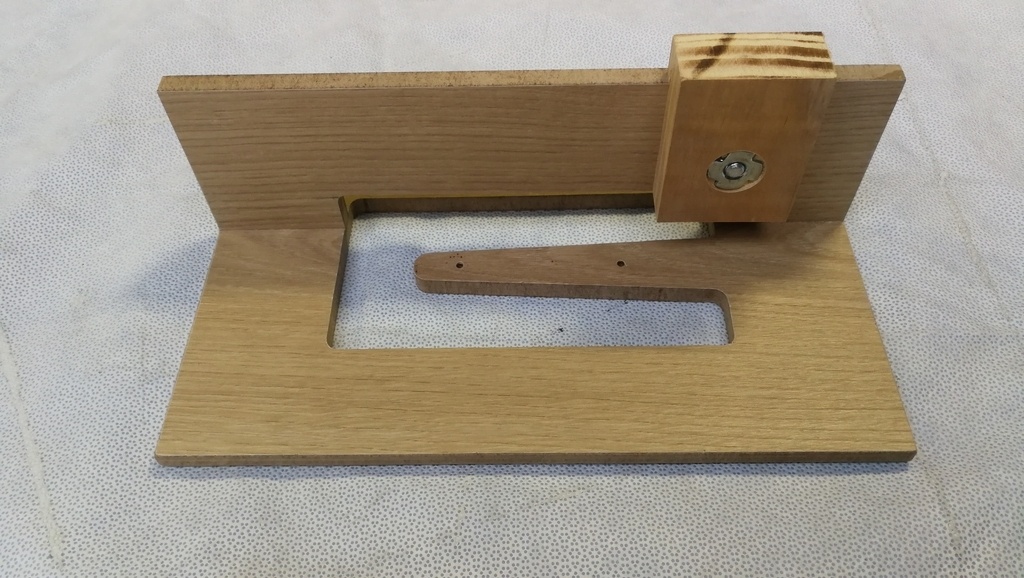

Je suis tout à fait d'accord avec ta remarque et c'est pour cette raison que ma dernière version est un peu modifiée, j'ai ajouté sur le gabarit pour faire les queues une butée réglable, on règle la fraise avec une profondeur moindre à la contre queue et on ajuste la butée pour se trouver à niveau.

charmois07

Fort bien nous voici donc en présence de gabarit qui sont comme l'aurait dit un de mes prof de français: "Plus que parfait!" ;)

FMJ

Très classe !

Julien7406
( Modifié )

Bonjour, très propre les gabarits. Vous les avez découper a la fraiseuse numérique ?

Xavier

Non seulement avec une petite fraiseuse d'établi et de la jugeote.

BiBiWET

Merci pour le partage. Par contre je ne comprends pas pourquoi l'épaisseur des gabarits (ou plutôt la différence d'épaisseur entre eux) n'est pas spécifiée car c'est justement l'une des clefs de la solution proposée par ARUNDA en terme d'ajustement des poutres après usinage: Ce n'est pas un ajustement cote pour cote !

Gaillardo
( Modifié )

Bonjour, super ton gabarit, bravo. J'ai le même projet et j'ai une défonceuse triton tra001. J'envisage d'utiliser quand même une queue arunda qui à un filetage interne M12. Je me dis qu'en une passe avec la force exercée sur la fraise se sera plus sûr avec un filetage plutôt qu'avec une pince de serrage. Je cherche donc un adaptateur qui se visserai à la place de ma pince de serrage (je crois que c'est un diamètre de 24mm) et sur lequel je viendrai visser ma fraise arunda M12. Quelqu'un aurait-il déjà essayé ce montage. Merci

Xavier

Je ne pense pas que le serrage avec pince est un problème, même en fraisage sur métal certaines fraises sont tenues à l'aide de pince.

Gaillardo

D'accord je vais essayer. Merci

Vincequem
( Modifié )

Bonjour, tout d'abord très beau travail. J'ai ouvert les plans sur sketchup en ligne mais je suis néophyte! est-ce que quelqu'un aurait la procédure pour mettre en plan avec les côtes ?
Merci d'avance!

Xavier

C'est une très bonne raison de commencer à apprendre et utiliser Sketchup correctement, j'étais réticent au départ d'utiliser Sketchup car je maîtrise mieux Solidworks mais je m'y suis mis, après on y prend goût!

BiBiWET

Xavier votre avis est intéressant. Par contre est-il possible de savoir quelles sont les fonctionnalités dont Solidworks ne dispose par par rapport à Sketchup ? De mon côté j'utilise actuellement Fusion 360 qui ressemble plus à Solidworks, et j'aimerais comprendre ce que Sketchup pourrait m'apporter en plus pour me motiver à franchir le pas. Merci !

Xavier

Bonjour, on ne compare pas sketchup et solidworks, ce sont des logiciels differents, sketchup a l'avantage d'être disponible gratuitement pour tous et il est très utilisé par les membres de l'air du bois, c'est pour cela que je m'y suis mis pour partager mes réalisations.
