NAZE63

Cadreuse


Salut les boizeux.
Cela fait un moment que je voulais vous présenter ma cadreuse de facture "home made". Elle me rend de nombreux services lors de collage de grands cadres ( portes, fenêtres... Tous ce qui nécessite un collage à angle droit)

J'ai récupéré chez un ferrailleur un vieux support de vitre ( tel qu'on peut les voir sur certain camions transporteur de fenêtres et vitres): l'avantage est d avoir un léger angle d'inclinaison afin de faciliter la pose de la pièce à coller sans que celle ci n'ai besoin d'etre fixée.

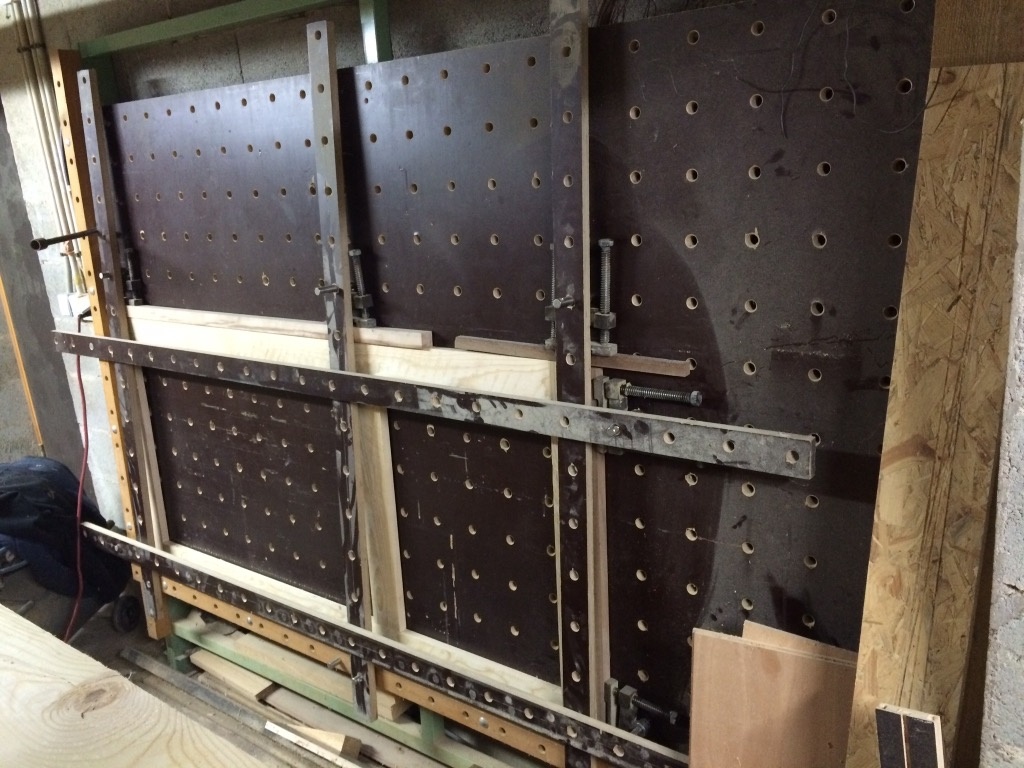

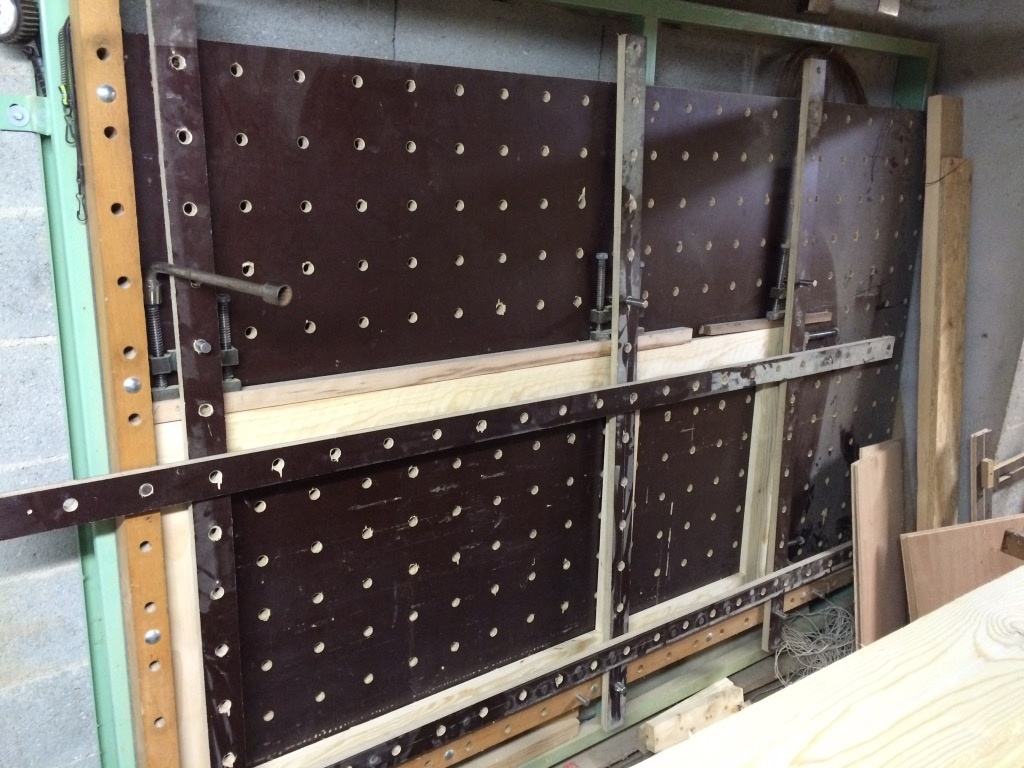

Sur ce cadre j'ai fixé (vissé) une planche de contreplaqué de coffrage de 18mm) percé de trous de 16mm sur toute la surface. Ces trous sont séparé de 10cm horizontalement et verticalement : ils serviront à insérer une tige de fer de 16mm qui servira de blocage lors du serrage de la pièce. Sur le côté droit ont été fixé 2 tasseaux d'une épaisseur de 50mm sur 100mm percés également de trous de 16mmm

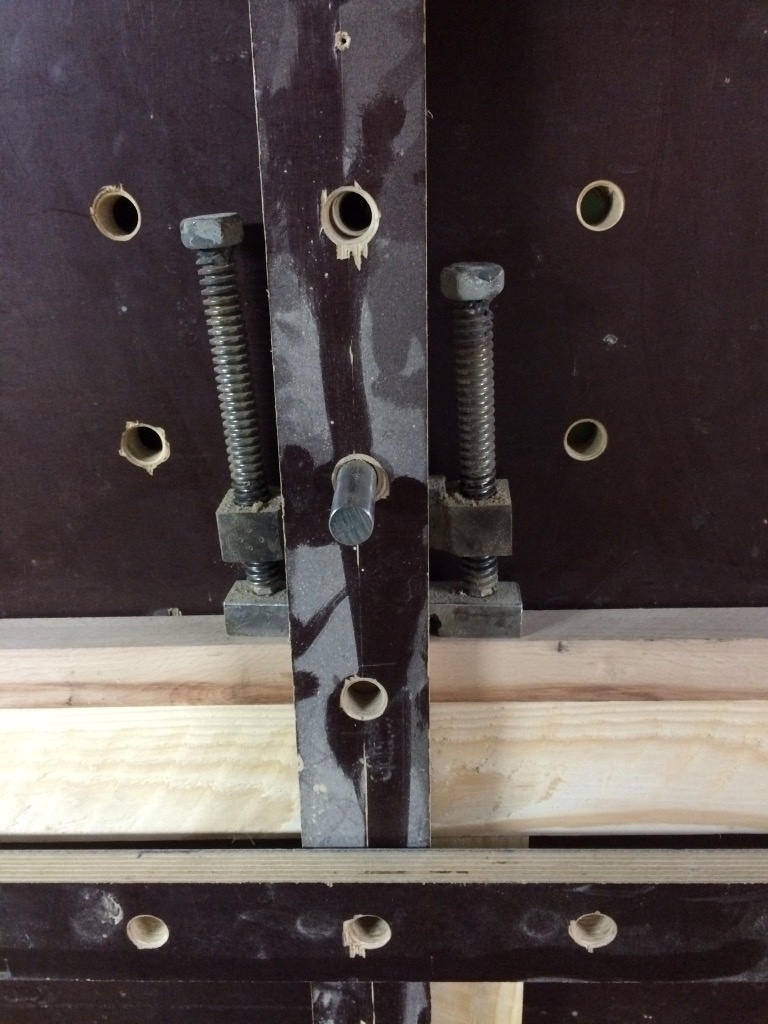

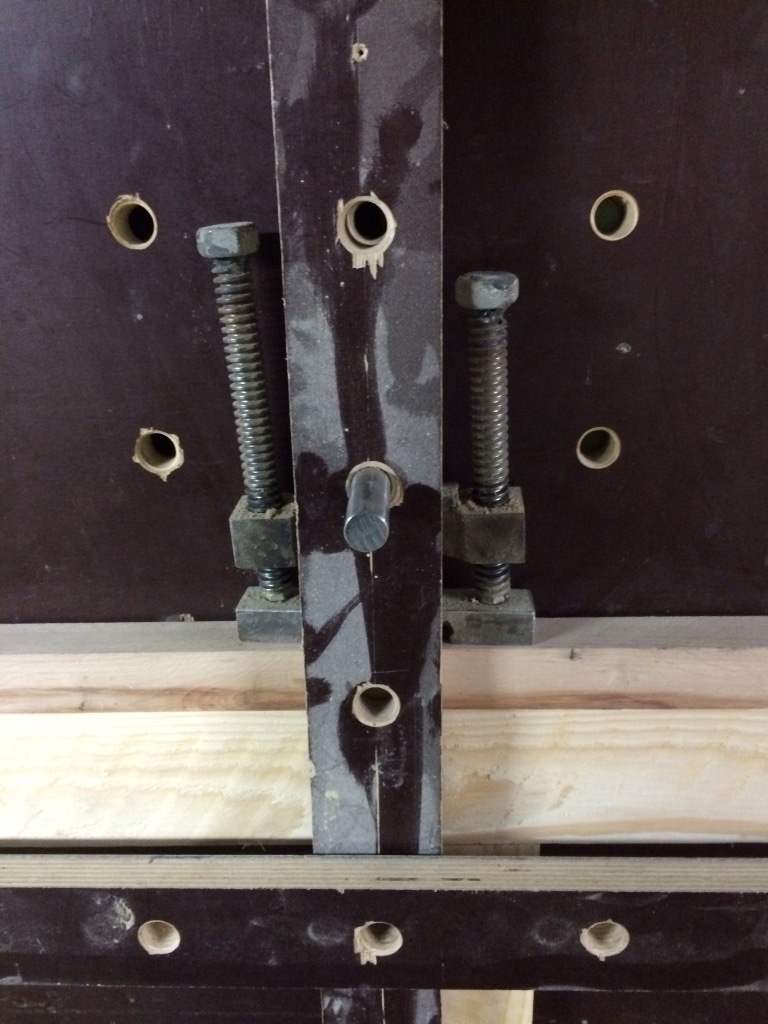

Avec des morceaux de fer plat de 10mm d épaisseur j'ai confectionné les mors pourvus de 2 vis de 12mm à gros pas de vis genre serre joint
Le tout mesure 2,2 m sur 1,5m de large.
Le reste des détails se trouve sur les photos jointes.

Bonne construction


Discussions

NAZE63  a publié la création "Cadreuse".
il y a 8 ans
Vic66
( Modifié )

Le genre de création que j'adore!
Très ingénieux,bravo.

Boris Beaulant
( Modifié )

C'est bien pensé tout ça. C'est pas trop long de serrer toutes les vis à la clef à pipe ?

toutenbois37
( Modifié )

je pense que j'aurai laisser tomber la clé a pipe et j'aurai acheter une boulonneuse lol
mais l'idée est bonne

Boris Beaulant
( Modifié )

Ou au moins une clef à cliquets.

toutenbois37
( Modifié )

oui c'est un minimum ;)

NAZE63
( Modifié )

bien sure une clef à cliquet est bien plus pratique et plus rapide,j avais déjà, d'ailleurs utilisé une clé à cliquet, mais j avais fraisé les visses en carré de 12mm, et qui à la longue s'usaient lors des serrages. actuellement j'ai soudé une tète de 22mm, ce qui limite la place entre la planche amovible et le fond, d'où l'utilisation de la clef à pipe.

en terme de temps le procédé et quand même plus rapide que l'application de serre joint, mesurer l’équerrage, replacer le serre joint etc.....

niconathy
( Modifié )

Pour être sur de son coup, un serrage a blanc s'impose?
Belle astuce.

NAZE63
( Modifié )

cela va de soit, je fais toujours un montage à blanc ;-)

ecto1
( Modifié )

En tout cas merci de ta précision dans ton partage. Cela permet à des nuls comme moi de progresser.
