Gwain13

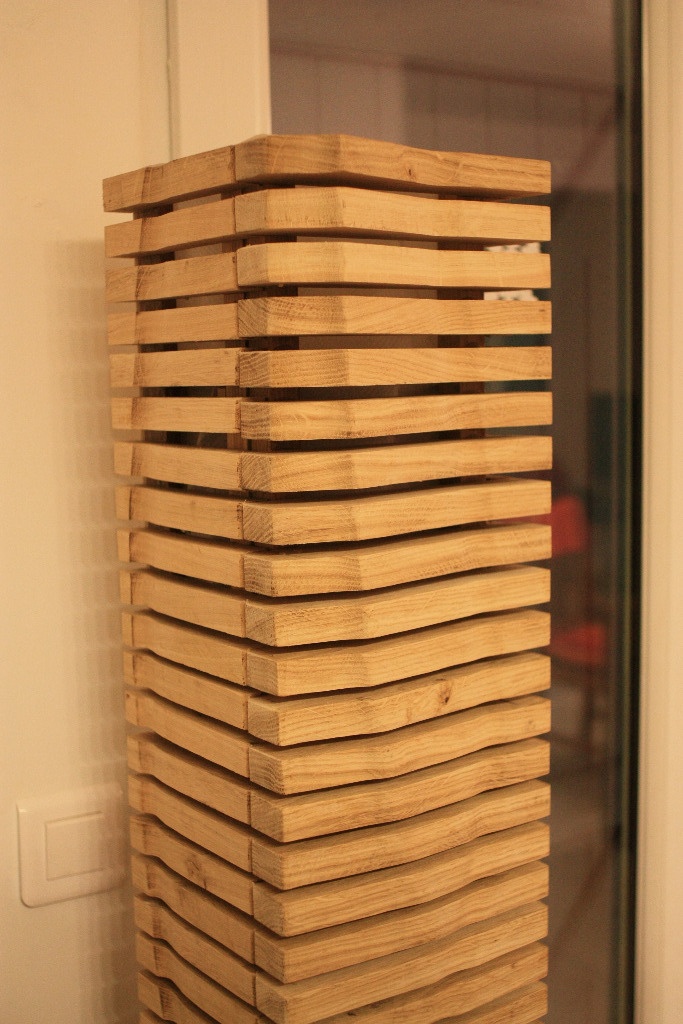

Lampe 3D

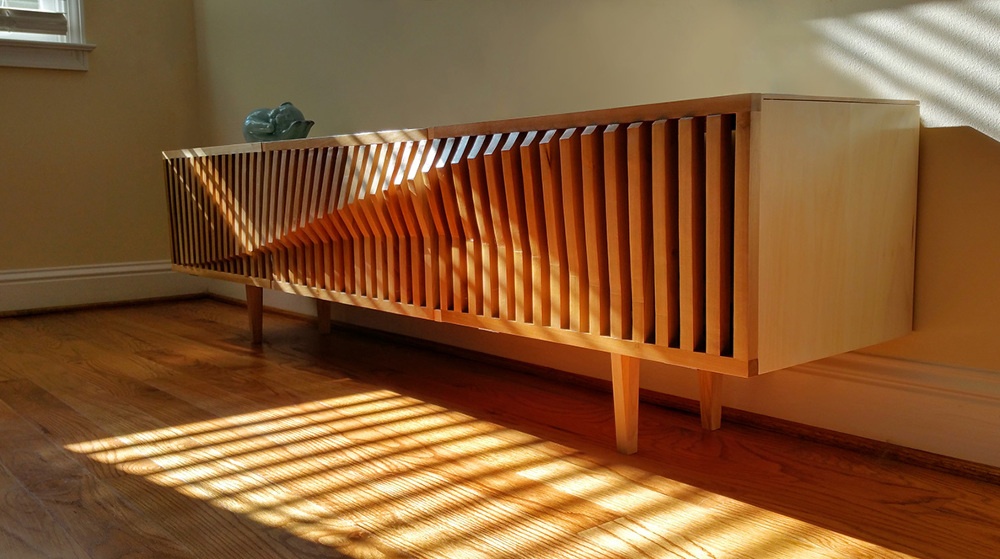

Je me suis inspiré d'un article sur l'excellent site Instructable.com
instructables....ric-TV-Console/
pour concevoir une lampe à poser sur un meuble.

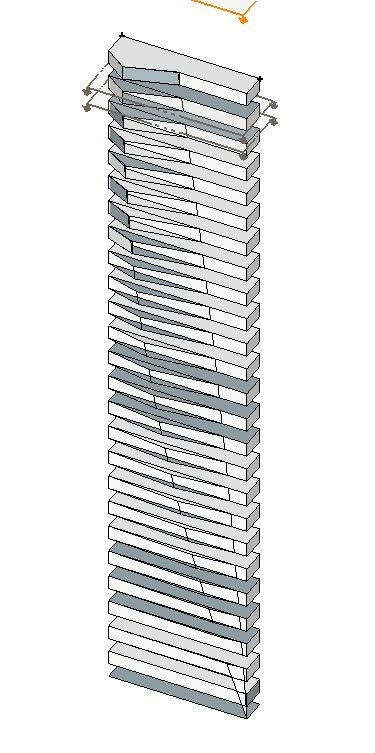

J'ai d'abord modélisé en 3D la façade avec sketchup et j'ai imprimé le profil de chaque lamelle à l'échelle 1.
J'ai ensuite coupé toutes mes lamelles avec ma scie sauteuse sous table (pas hyper précis) et j'ai fini la découpe avec les cylindres ponceurs sur perceuse à colonne.

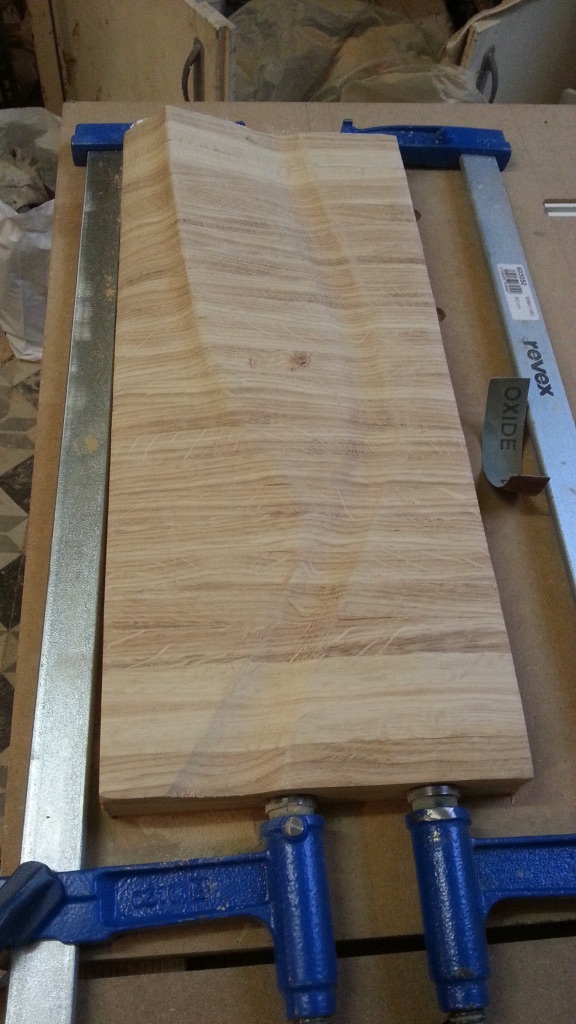

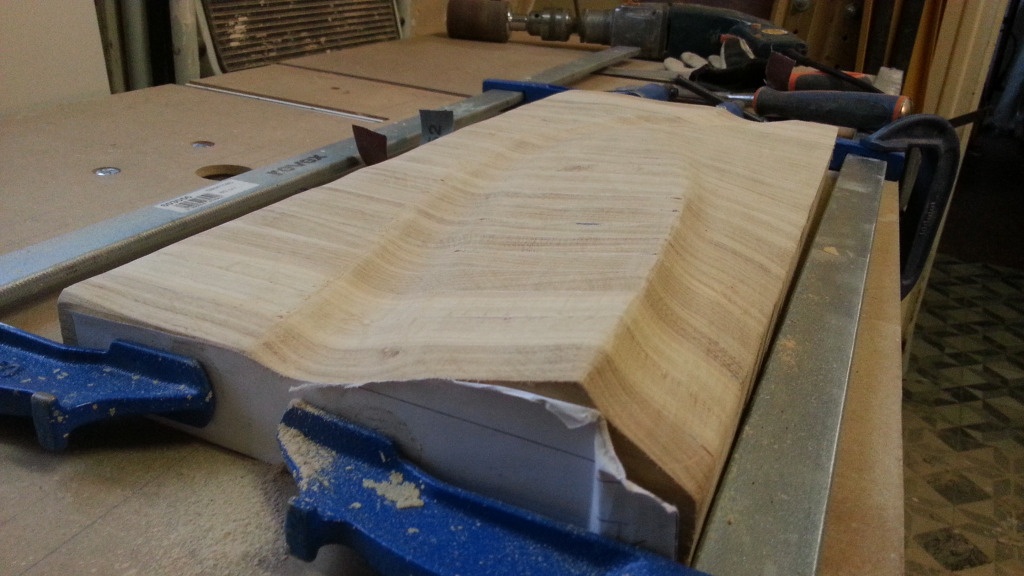

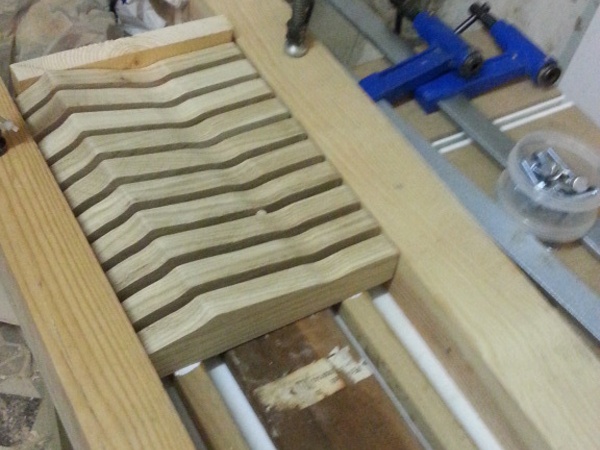

Pour bien uniformiser l'ensemble, j'ai pressé toutes les lamelles et j'ai poncé longuement.

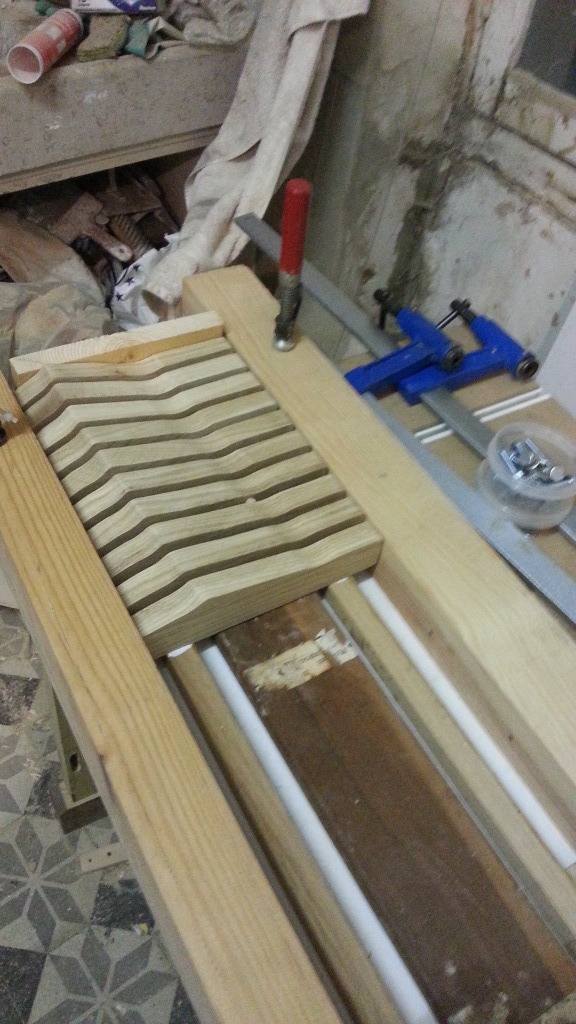

J'ai ensuite intercalé des tourillons de 8mm entre chaque lamelle et j'ai collé des tasseaux sur l'arrière

J'ai réalisé de façon plus simple les deux cotés en "sculptant" à la disqueuse avec disque à décaper.

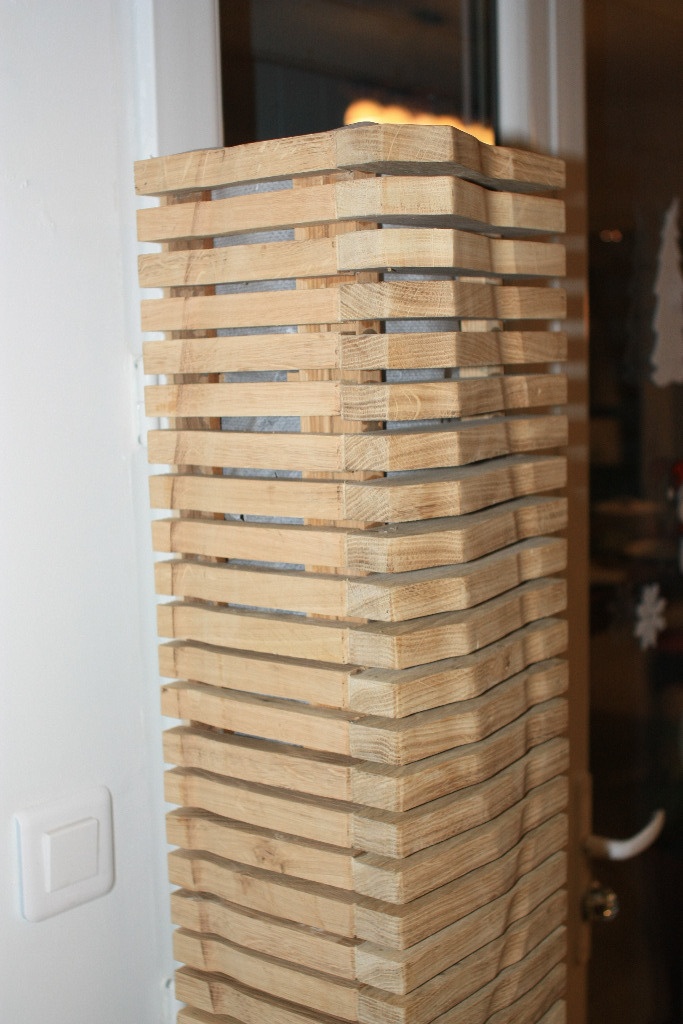

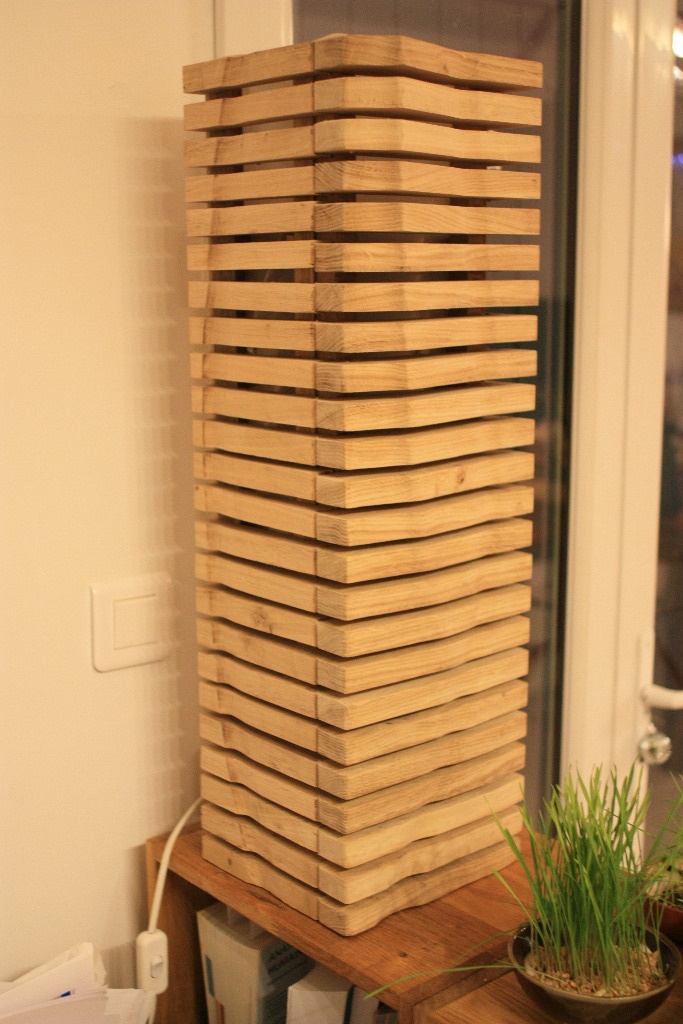

J'ai collé l'ensemble et j'ai fait l'installation électrique avec trois ampoules LED de 9W (à filament).

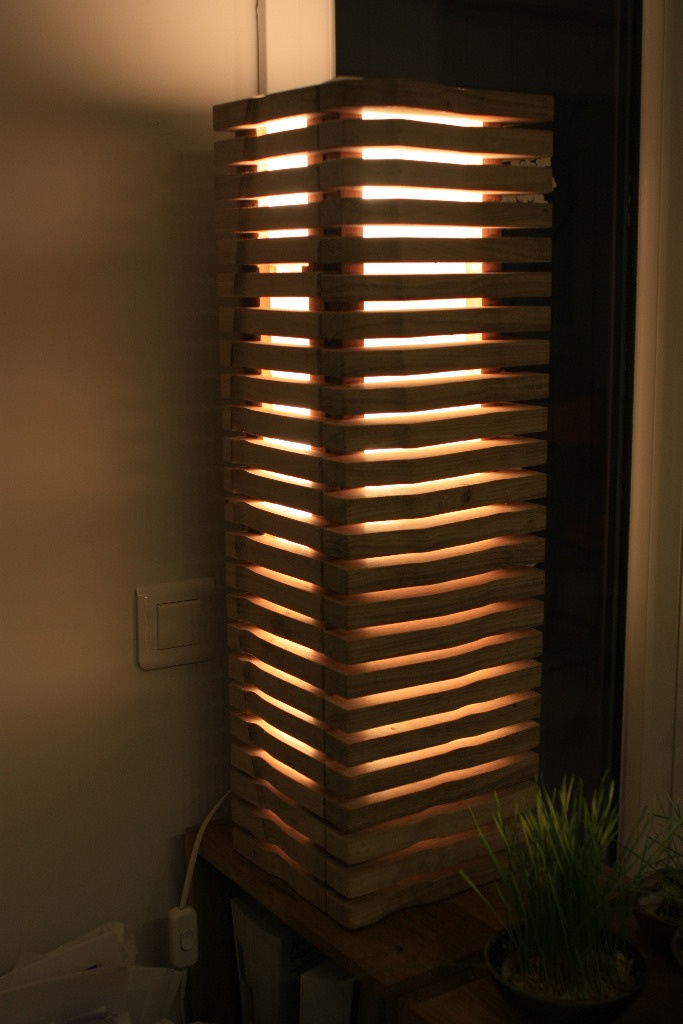

Pour tamiser la lumière, ma femme a eu l'idée de recouvrir l'intérieur de papier sulfurisé.

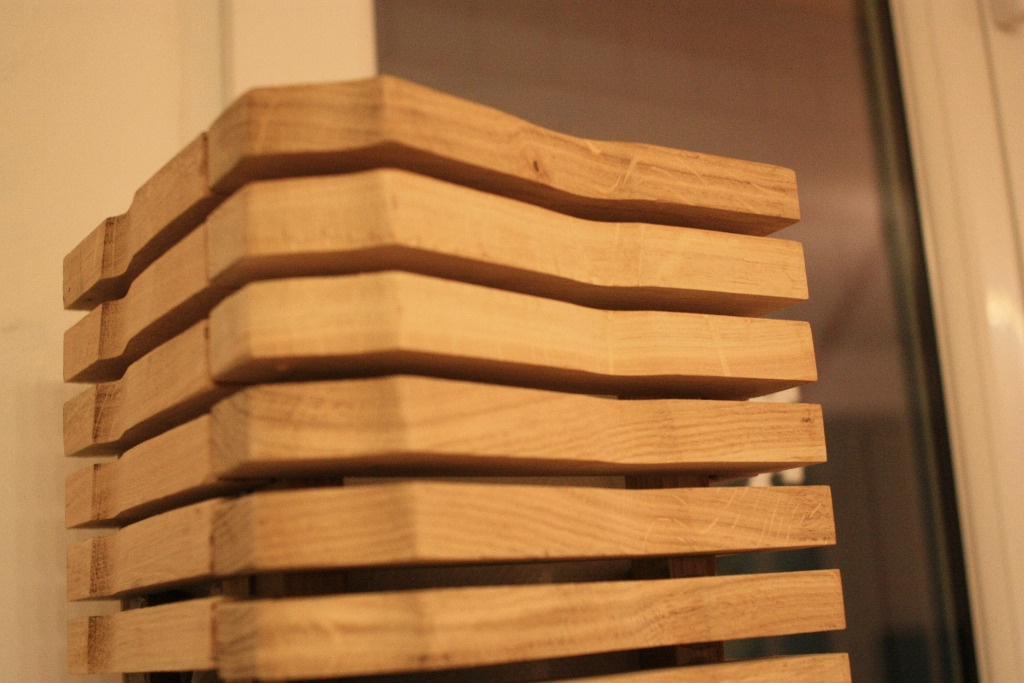

Pour affiner la jointure entre les lamelles des cotés et la façade, j'ai fraisé une petite rainure à la défonceuse.

J'ai quelques problèmes d'alignement heureusement peu visibles. La version 2 sera mieux finie !

Mis à jour

Publications associées


Discussions

Gwain13  a publié la création "Lampe 3D".
il y a 8 ans
Wil
( Modifié )

Et bien ça représente beaucoup de boulot tout ça, mais le rendu est très sympa. Les tourillons sont juste là pour le réglage, ensuite tu les as enlevés ? Est-ce que tu as prévu de mettre le plan sur le site, histoire de comprendre comment est faite la structure ?

Gwain13
( Modifié )

Merci Wil, effectivement j'y ai passé une vingtaine d'heure. J'ai enlevé les tourillons après séchage de la colle.
Pour le plan, je vais voir mais le projet a beaucoup évolué pendant la réalisation.

Wil
( Modifié )

Ce que je demandais surtout c'est si les lamelles étaient simplement collées sur les tasseaux, et par conséquent si tu ne craignais pas qu'elles travaillent dans le temps ?

Gwain13
( Modifié )

oui elles sont simplement collées. Elles font 2 cm d'épaisseur et 3cm de profondeur donc je pense que ça ne va pas bouger

ecto1
( Modifié )

sacré travail, félicitation.

Gwain13
( Modifié )

ecto1 merci. Quand on aime on ne compte pas ;-)
