papimouette

Babyfoot

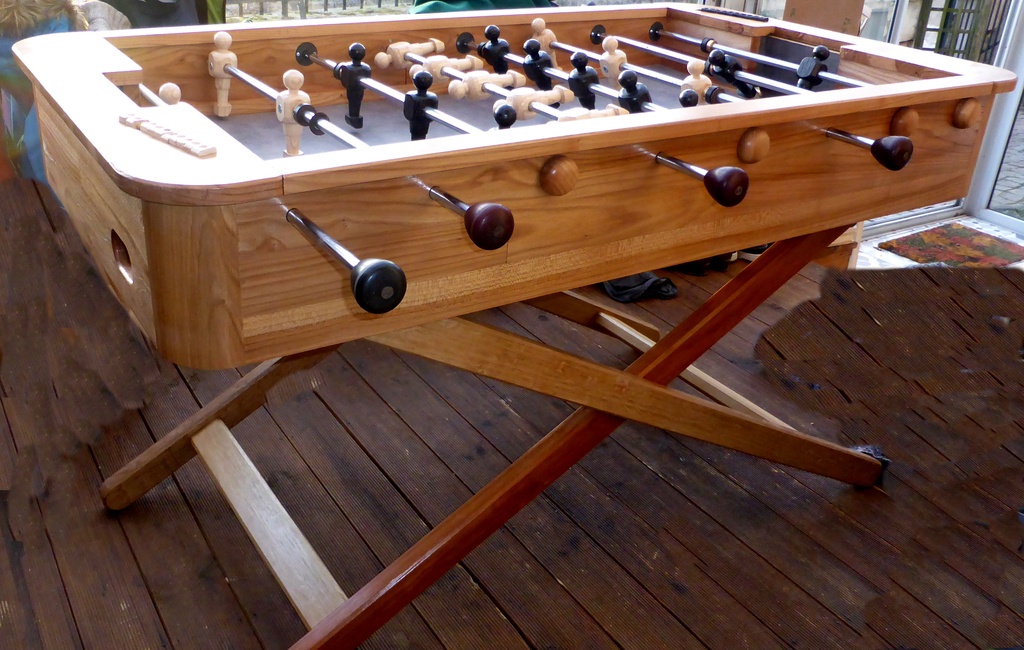

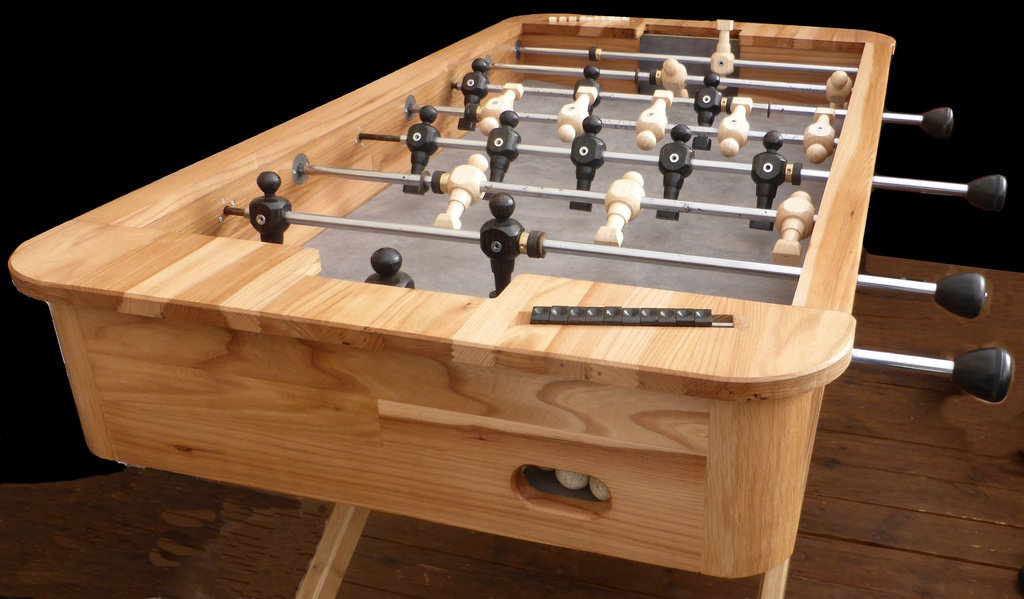

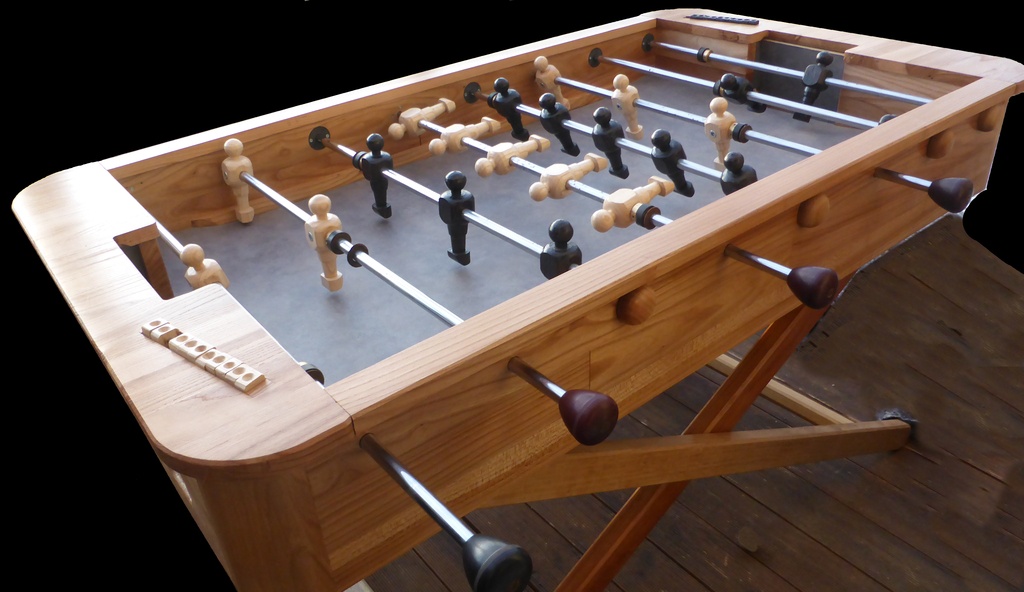

Babyfoot réalisé à partir de la récupération de morceaux d'une vieille armoire en orme.
3 hauteurs possibles (pour enfants à partir de 6 ans / ado 10 ans / adultes)
Les joueurs sont en bois (frêne pour les blancs, chêne "ébonisé" pour les noirs) montés sur des barres de récupération, par insert et vis pointeau en pression.

Mis à jour

Publications associées


Discussions

papimouette a publié la création "Babyfoot".
il y a 2 ans
Kentaro

J'adorrrre!

glaude
( Modifié )

très belle idée qui m'inspire, je dois l'avouer!!!
il faut nous en dire davantage sur la réalisation, la fabrication des joueurs, la quincaillerie, enfin tout quoi!
Comme cette dernière est spécifique, je suppose que tu as une adresse
encore bravo pour l'idée

papimouette

Merci pour vos compliments...
Pour le cadre : assemblage type lamellé collé selon les longueurs et largeurs que j'ai pu récupéré sur les morceaux de l'armoire (heureusement j'avais quelque grandes longueurs).
Les angles arrondis : 4 morceaux de chêne avec un collage temporaire et tournés ensemble.

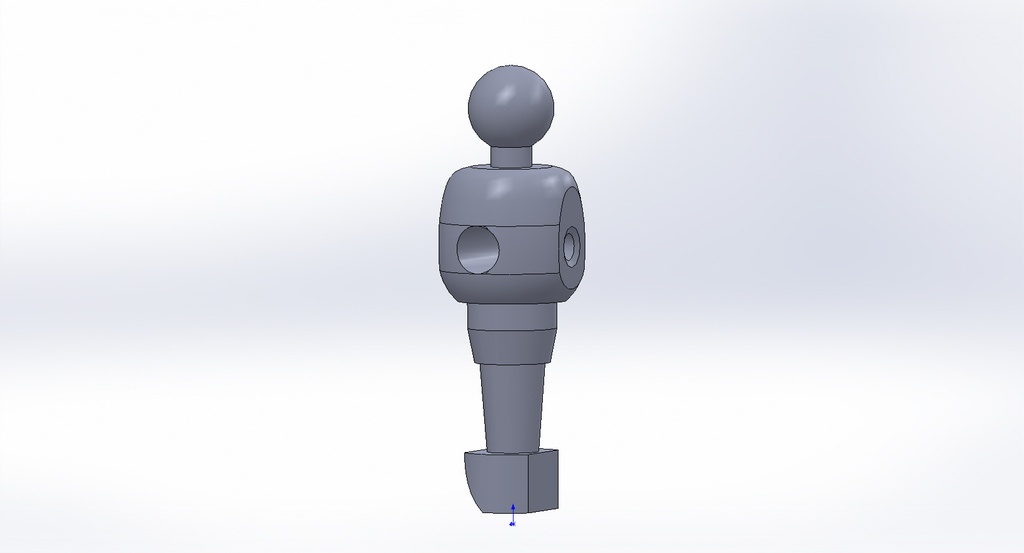

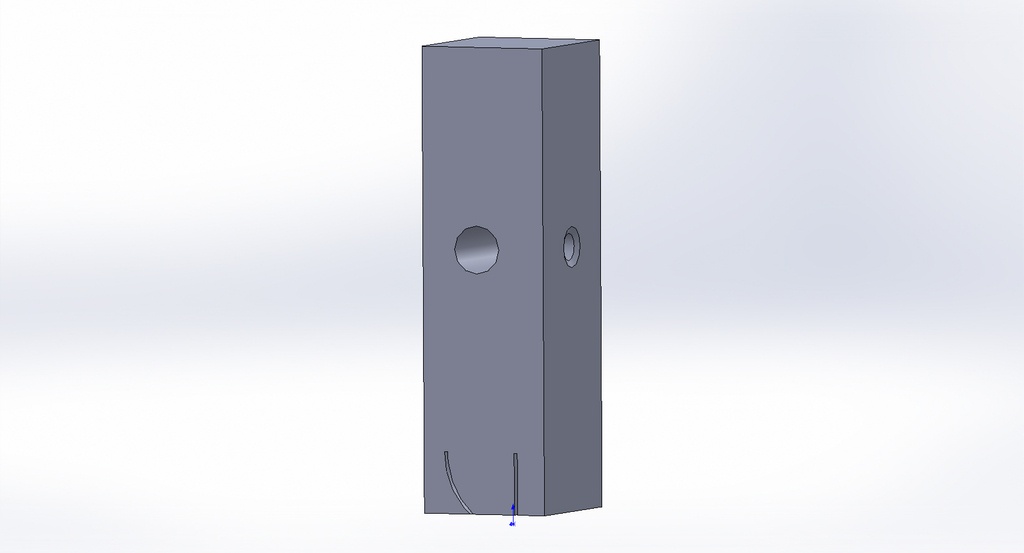

Pour les joueurs : carrelet de 140x42 (face) x38 (profil)

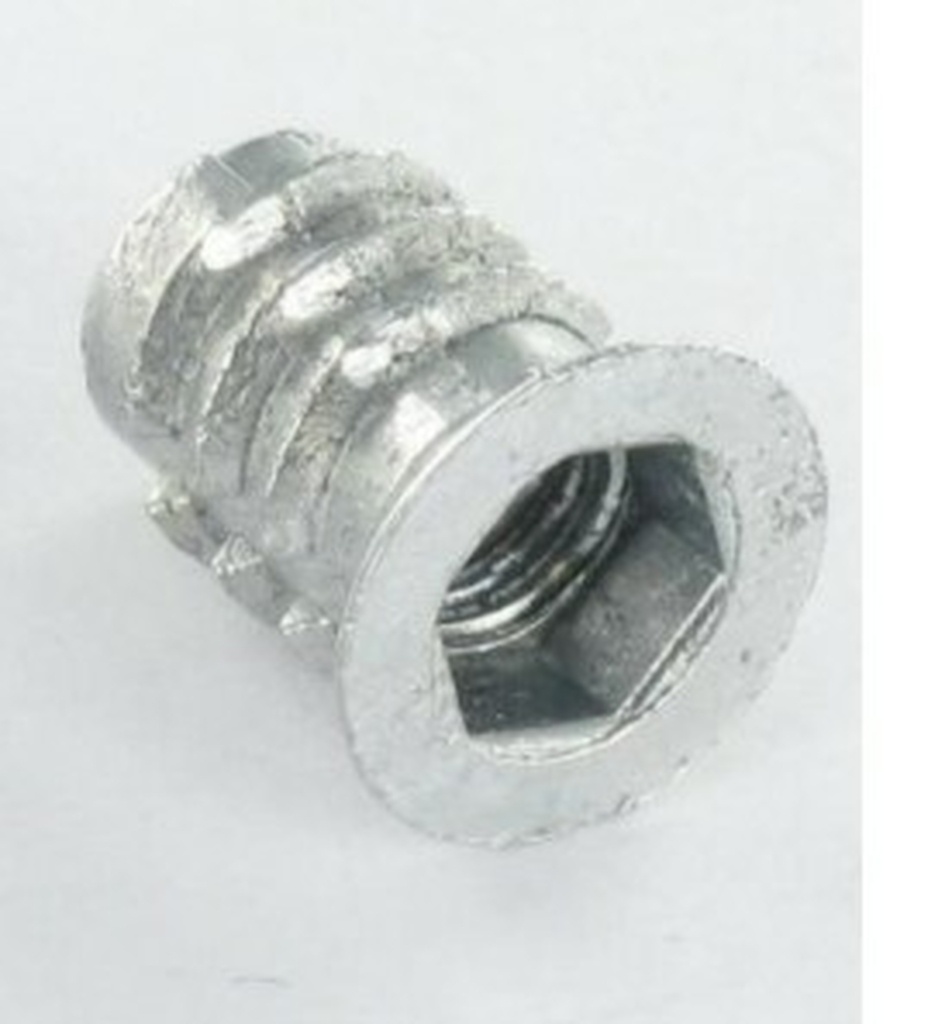

Etape 1 : perçage diam 14 pour le passage des barres, diam 11 pour le placement d'un insert à visser (reçoit une vis pointeau m6). Trait de scie à chantourner pour les pieds.
Etape 2 : tournage de la forme.
Pour le montage des joueurs, j'ai percé sur 2mm les barres avec un foret à centrer pour recevoir la pointe des vis pointeaux.
Pour la quincaillerie : j'ai eu la chance d'avoir un copain qui avait récupéré -au cas où!- des barres qui avait rouillé dans sa cave après plusieurs inondations... Donc démontage des joueurs grippés sur les barres, WD40, polissage.... et graissage à la graisse au silicone. Bagues en ABS (imprimante 3D) mais je pense que j'aurais pu les tourner dans du nylon. (voir ci-dessous pour le réglage en hauteur)

niconathy
( Modifié )

Excellente idée, et c’est Zoli en plus
Comment se fait le réglage en hauteur? Il doit peser son poids

papimouette

Merci

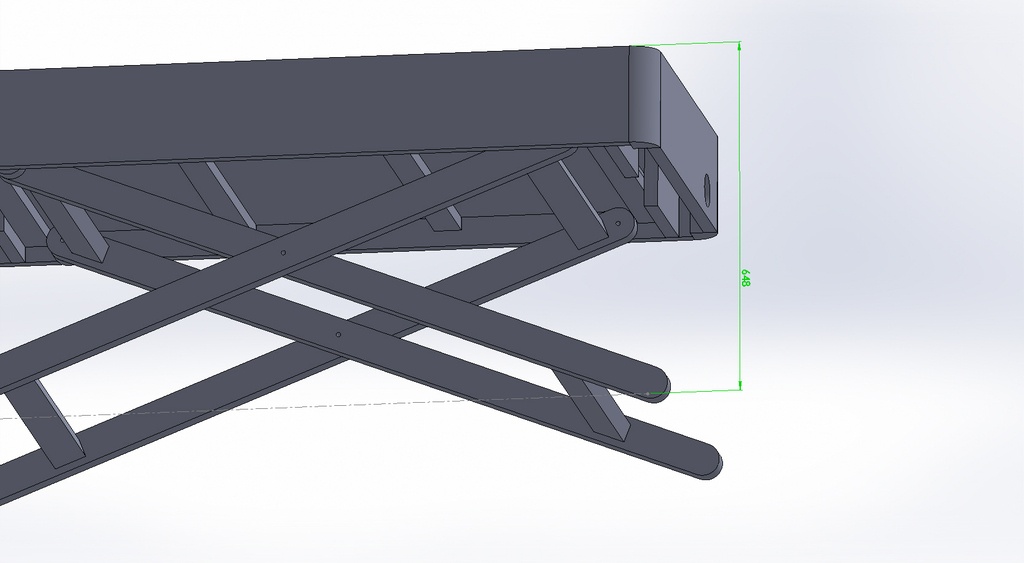

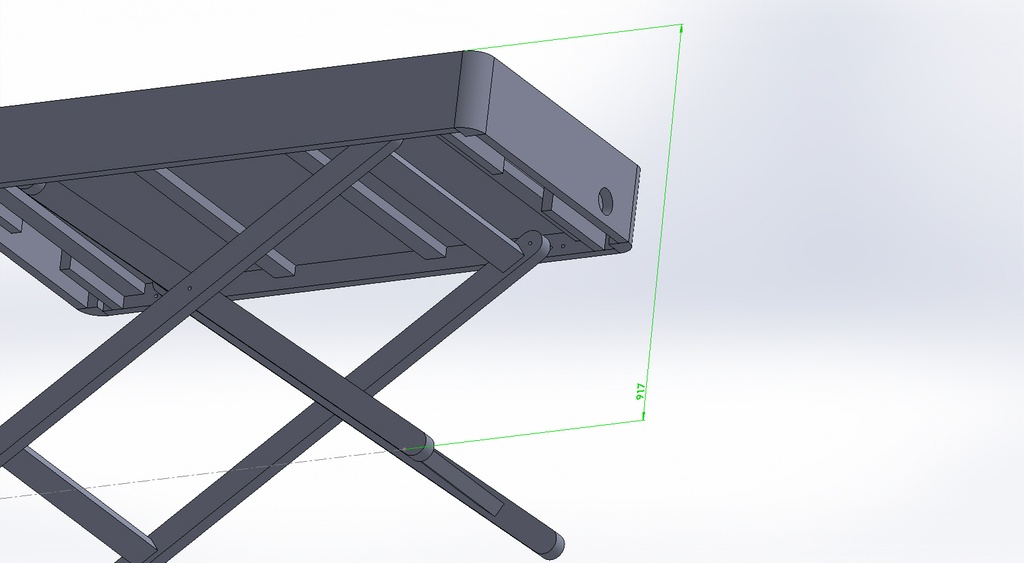

Pour le réglage en hauteur :
Pieds en croix avec deux traverses chacun. Le pied intérieur passe presque serré dans l'extérieur.

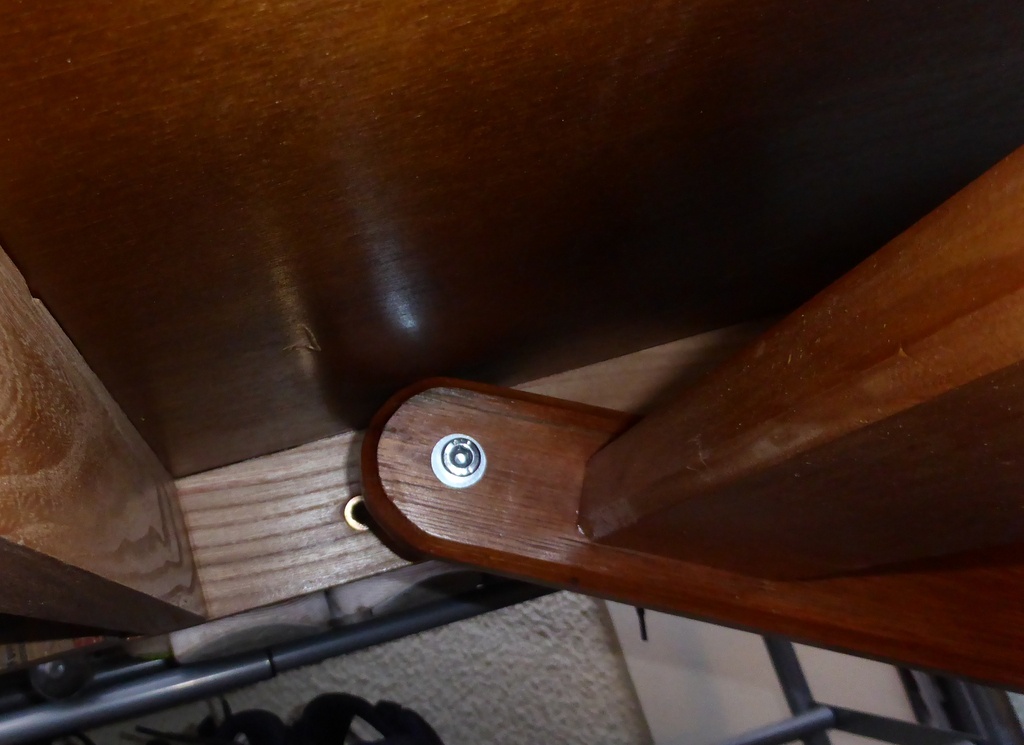

Les deux pieds sont serrés ensemble (insert diam ext 14, pour un vis m8) au niveau du croisement.

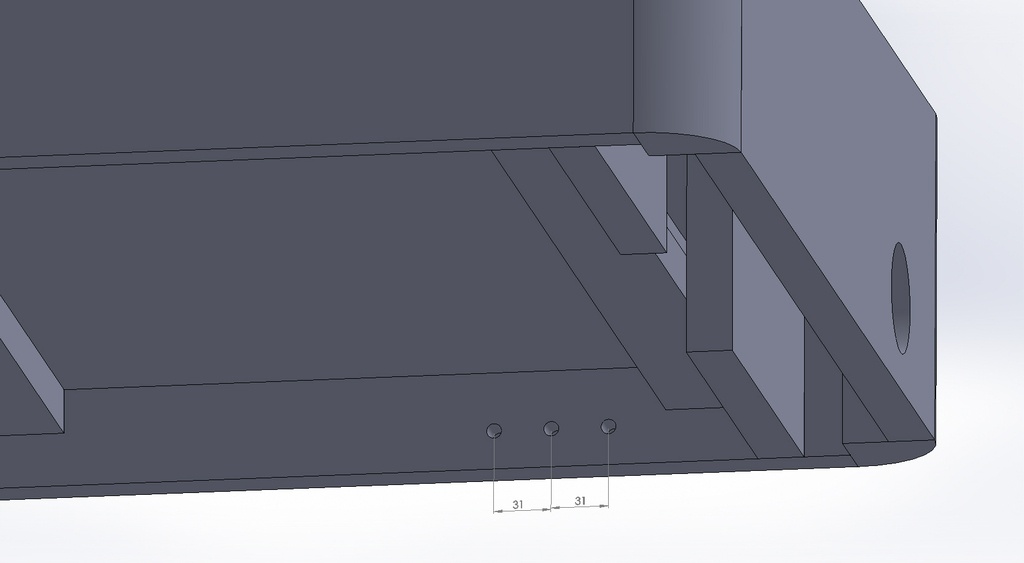

Pour la fixation sur le cadre du baby : 3 inserts diam ext pour vis m8, à chaque angle, espacés de 31mm (seulement! cela m'a aussi étonné.. pour une différence entre la hauteur mini et maxi de presque 300mm). Montage serré par vis m8; ça ne bouge pas.

dependancesbois

Génial !!!!
Oh oui des détails !!!

AnneLise
( Modifié )

Magnifique!
Il ne bouge pas trop, il reste stable même quand des ados s’y mettent?

papimouette

Merci
En fait j'ai laissé très peu de jeu entre les deux pieds et entre le cadre et les pieds et je n'ai pas mis de rondelles intermédiaires.
Donc dans le sens transversal, le serrage via les inserts et des vis métaux plaquent bien les pièces de bois entre elles . (6 points de serrage)
Dans le sens longitudinal, le principe des pieds croisés rend le baby foot très stable.
Du coup le poids (je pense 25kg) est plutôt un avantage.

Terkou

Génial. La stabilité est primordiale pour un baby-foot. Bravo

Klaus Loose
( Modifié )

Bravo. Amusez-vous avec les enfants tout en jouant.👍 🙂

papimouette

merci

Emeline
( Modifié )

Superbe !

papimouette

merci

JOCHEF
( Modifié )

J'aime pas les baby-foot, j'ai toujours perdu 😢

papimouette

Moi aussi, j'ai toujours perdu.
C'est pour cela que j'en ai fabriqué un à mes petits-enfants pour qu'ils puissent s'entrainer...

BAKKRISS
( Modifié )

Très belle réalisation Bravo

papimouette

merci
