Télescope de voyage :
webastro.net/f...300-mm/page/11/
A 12 ans je rêvais de construire mon télescope devant les plans publier dans « Tous l’Univer » une encyclopédie… le web papier de l’époque
Mais je n’ai jamais trouver de disque de verre (j’avais déjà un atelier ou je bricolais le bois)
J’aurai attendu 42 ans pour le réaliser mon rêve !

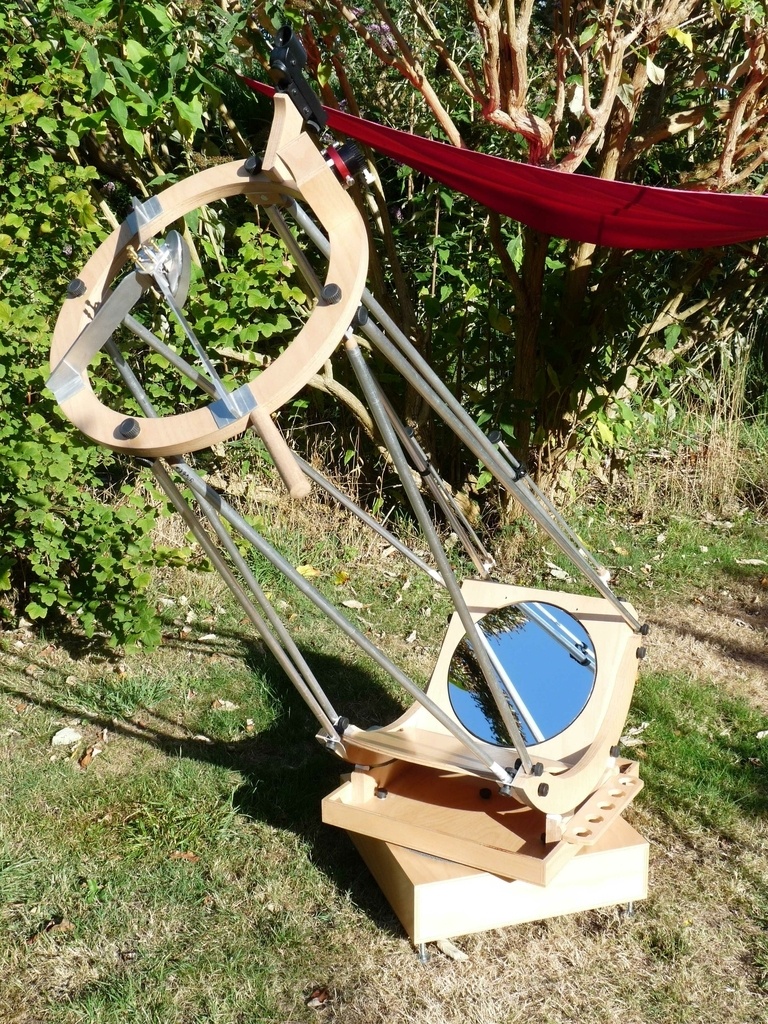

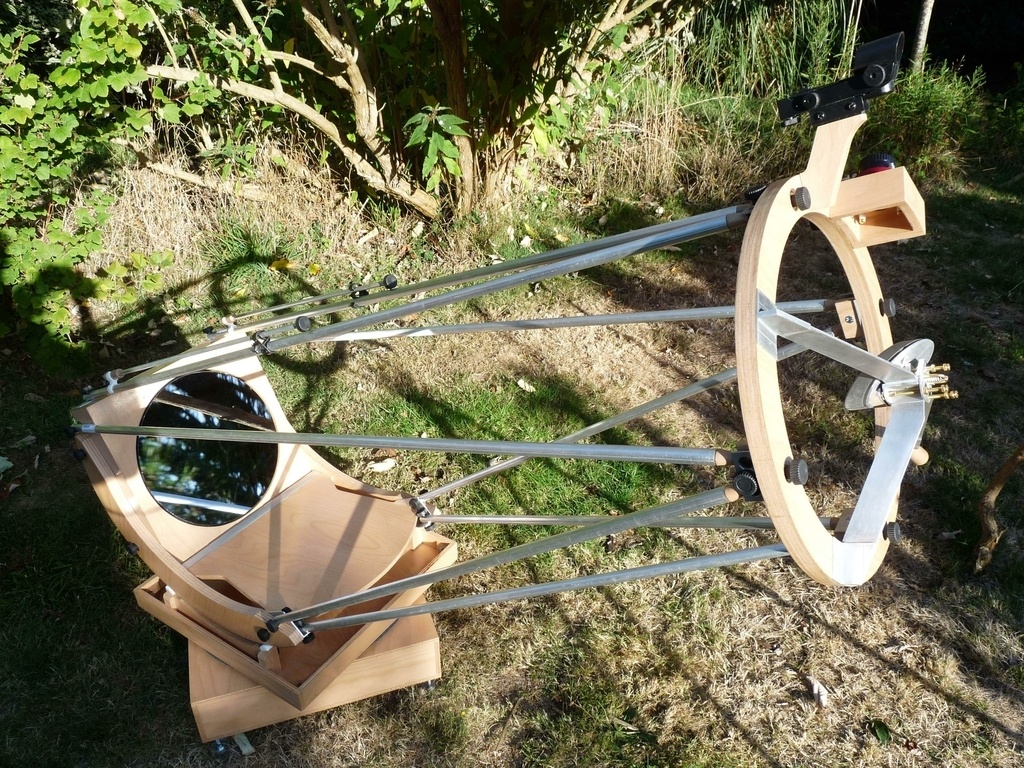

miroir primaire 300 mm
1,50 m de focale
20 k donc 7 kg pour le miroir primaire

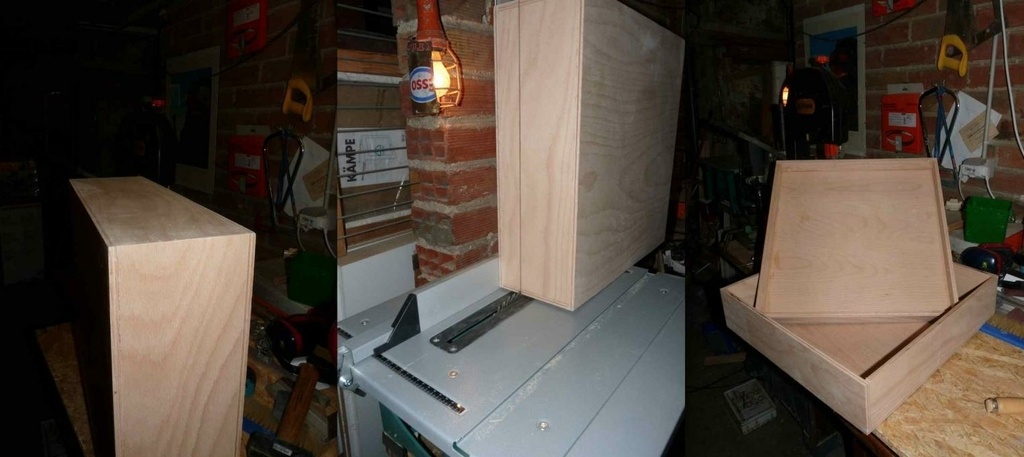

ce range dans deux boîtes de 10 kg chacunes
Ces boîtes fond parties de la structure du scope.
Inspiration :
Dobson Factory (Kentaro) :
sites.google.c...edobsonfactory/
Le Strock - magnitude 78 : astrosurf.com/...rock/index.html
Et le scope de Serge vielliard :
astrosurf.com/...T400/index.html

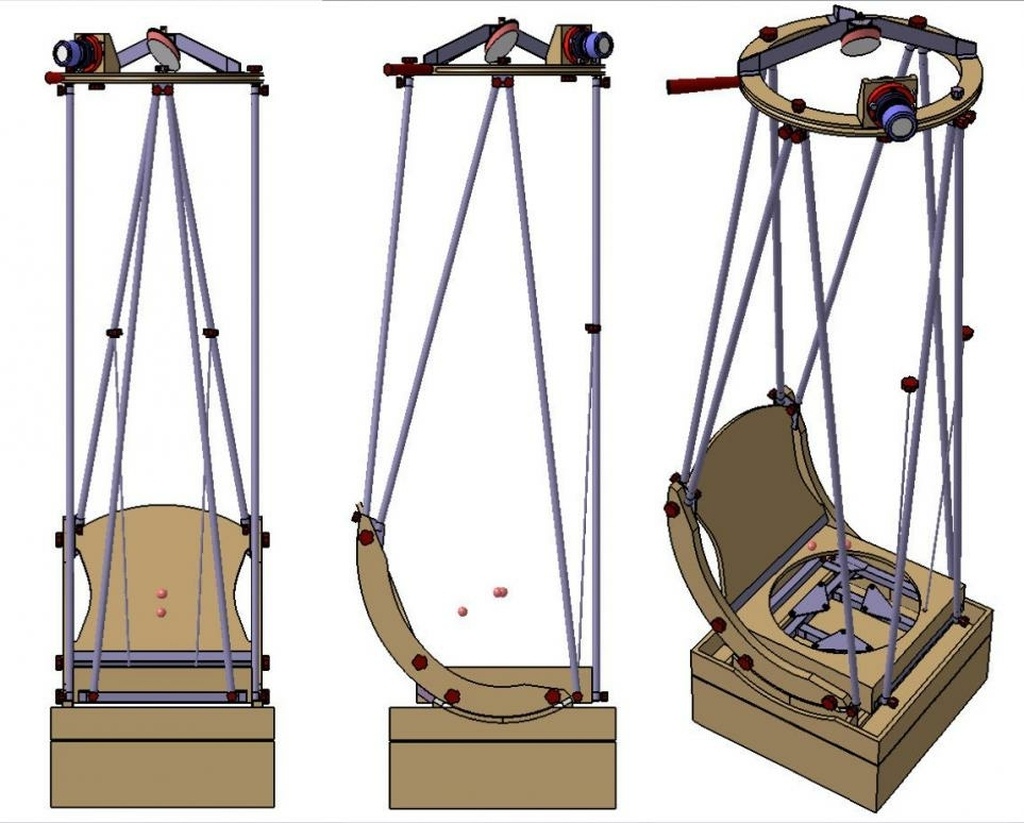

Maquettes numérique 3D sur CAO

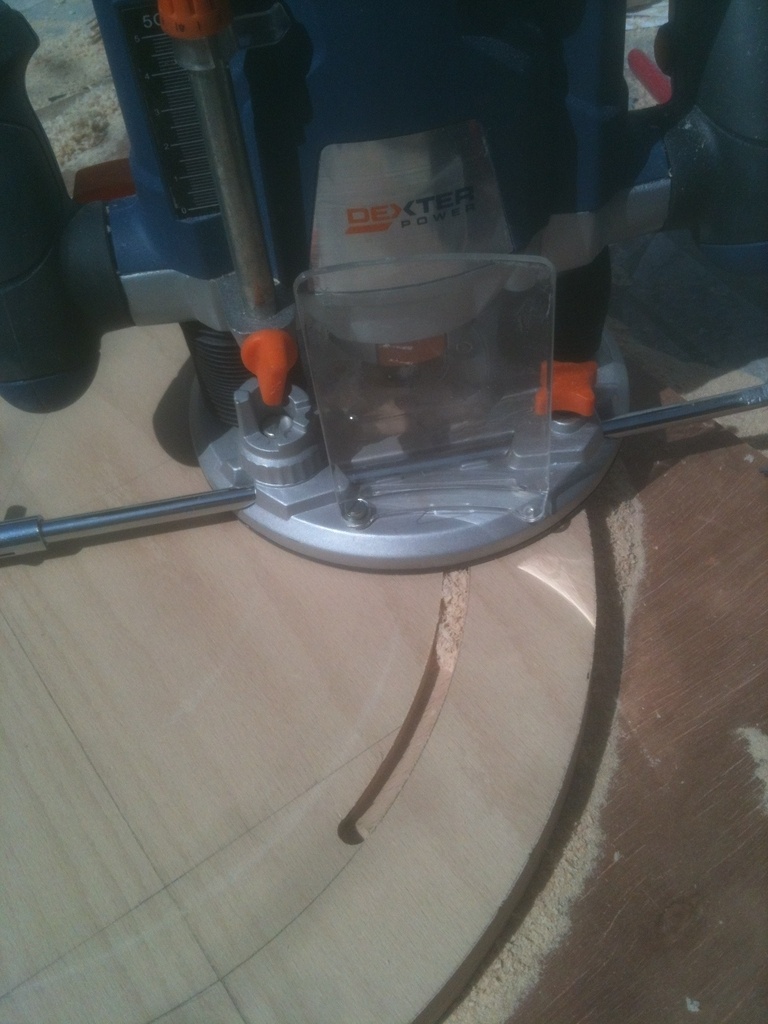

Réalisation 2011
Bons copeaux
RL
Publications associées
Licence
Discussions
Autres photos
Encores

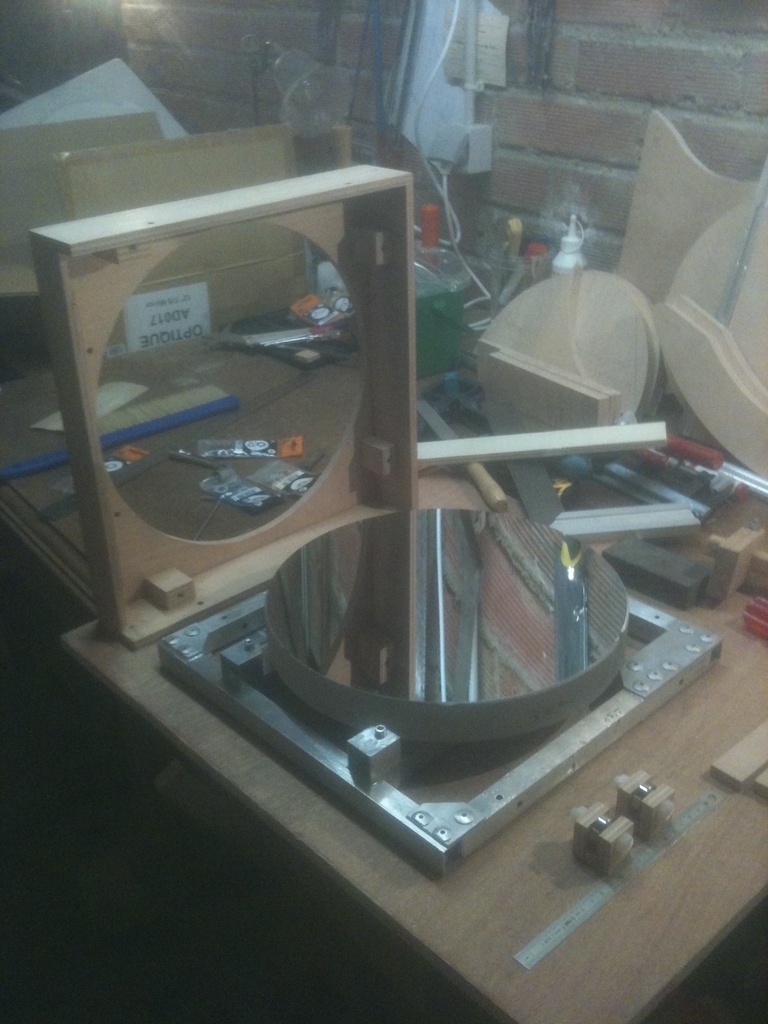

Une innovation :

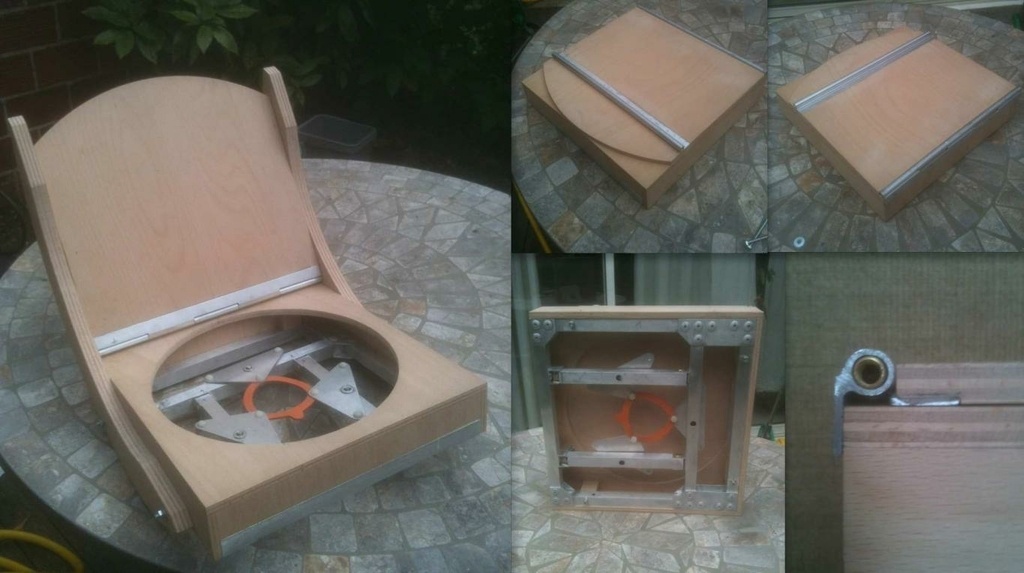

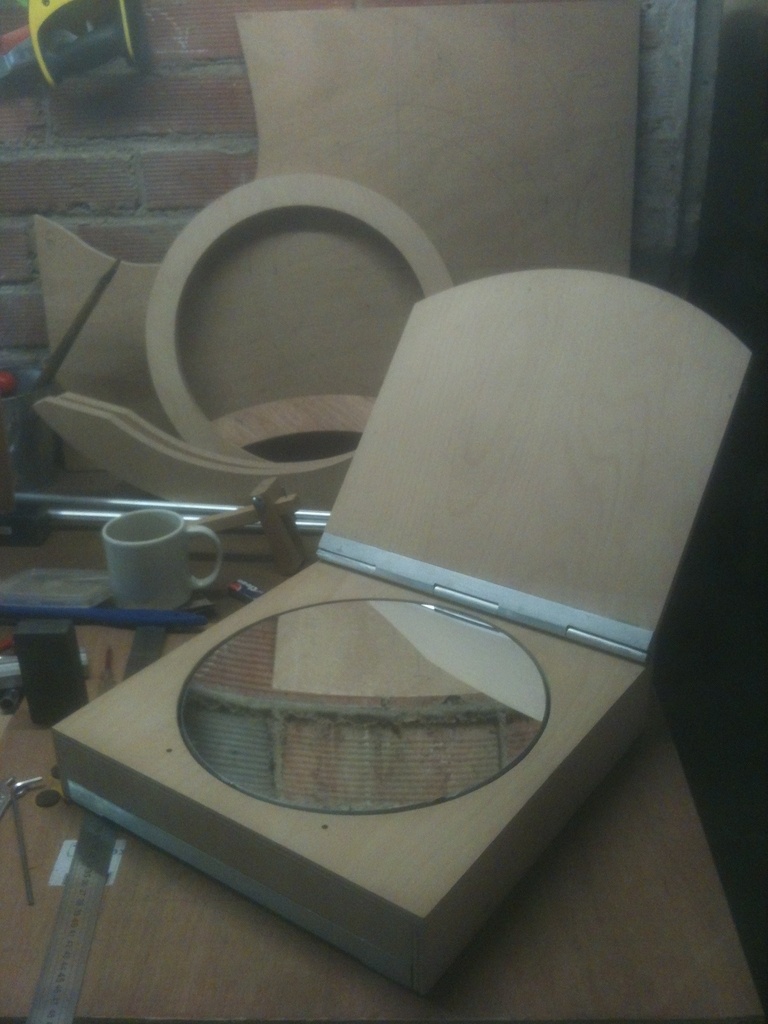

Le contre-ventement des tourillons est lier par une charnière à la caisse d primaire !

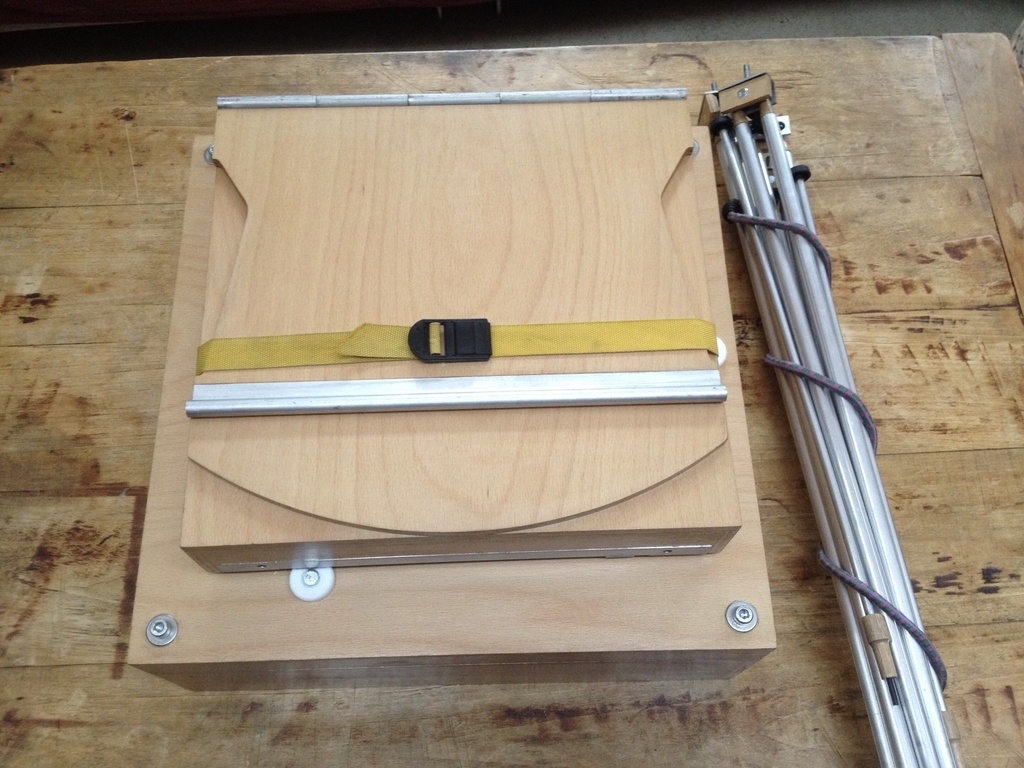

En la refermant j’obtiens la caisse de transport du primaire

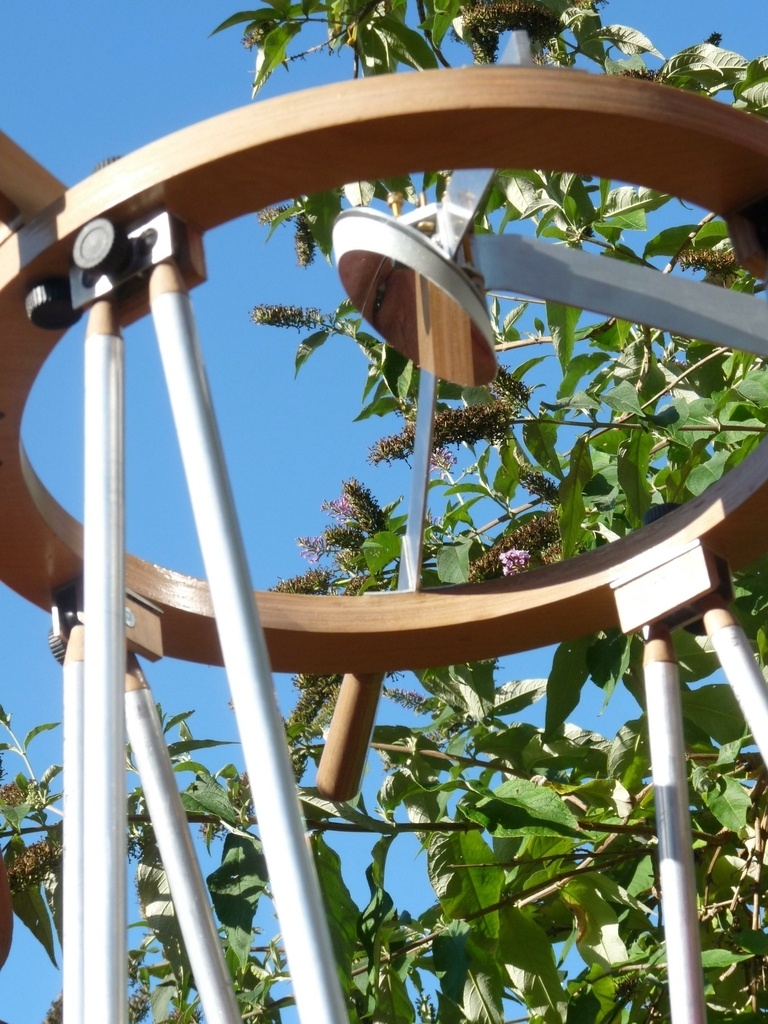

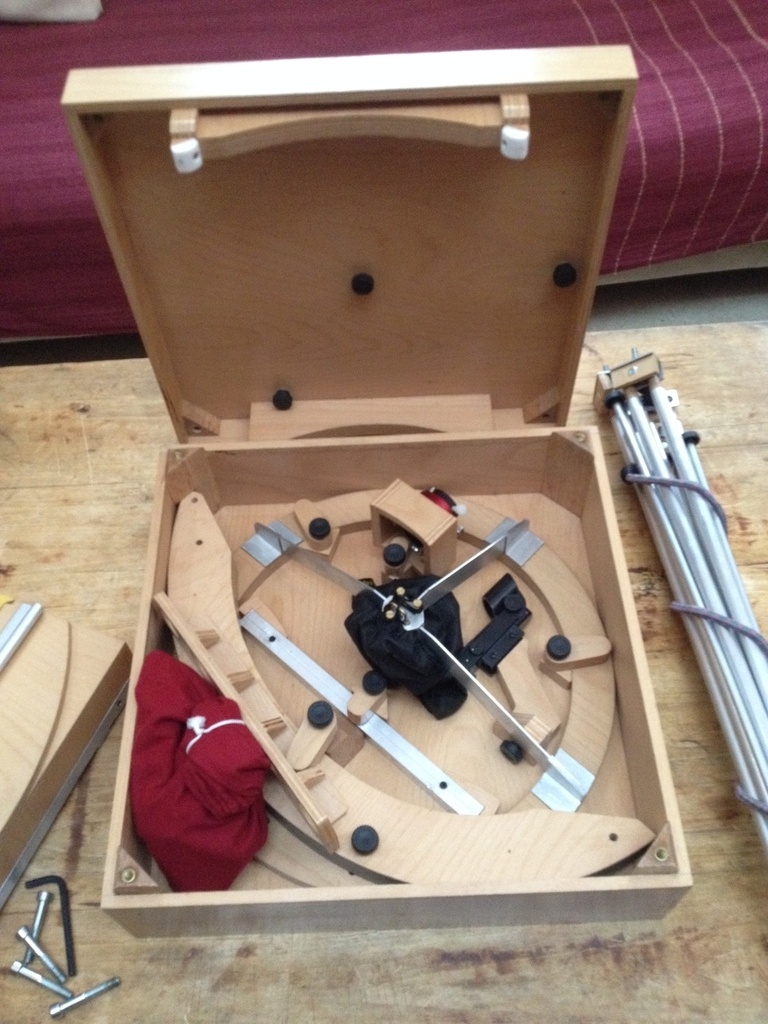

Rangement caisse secondaire

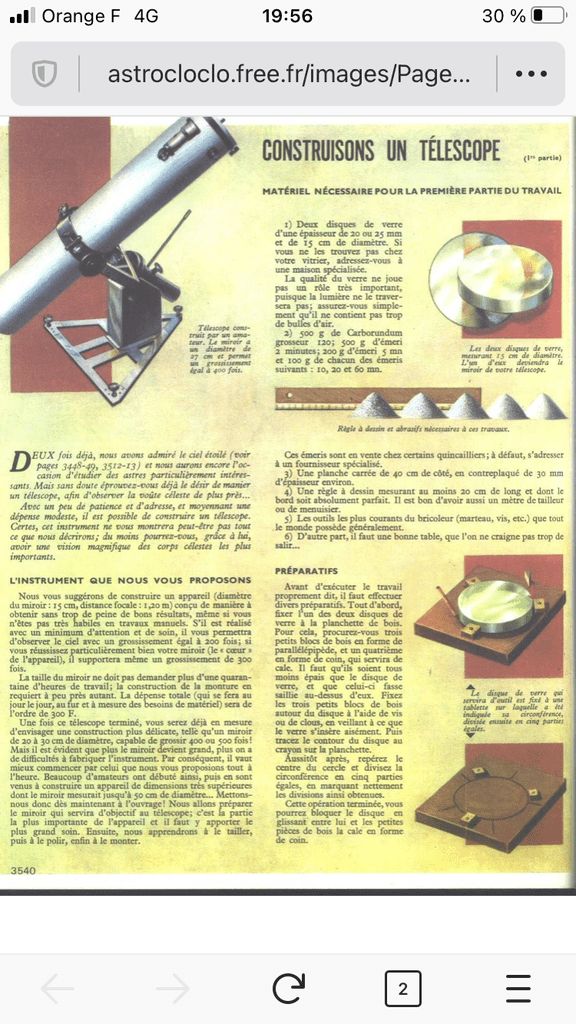

Encyclopédie « Tous l’Univers »
astrocloclo.fr.../documents.html
Ah le Tout l'Univers sur la construction d'un télescope... J'en ai rêvé quand j'était gamin...
Il est vraiment bien ton télescope!

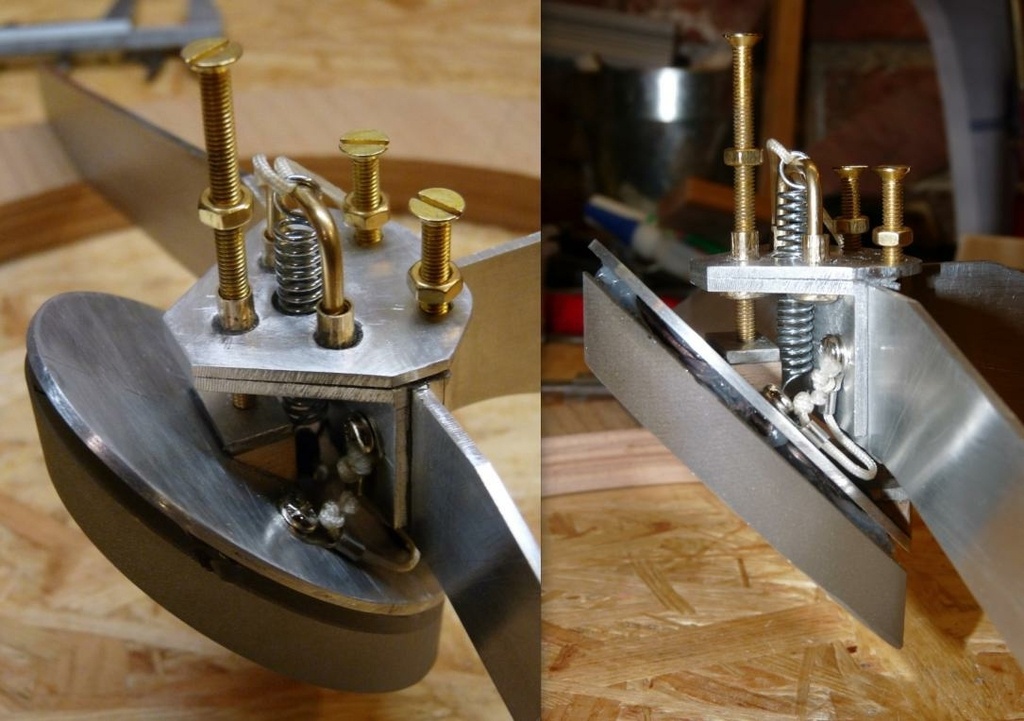

SI tu as une flexion avec de gros oculaires, c'est normal, le Porte oculaire Kineoptics n'est pas du tout fait pour du gros...
mon porte Kinoptique est démontable et fixé par dessous pas un système vis écrou unique
Un point plan sur plan ça suffit pas !
Il y a un moment de rotation autour de cette fixation !
C’est pas une flexion en faite mais bien un moment de rotation autour du point de fixation
Le seul point de fixation se comporte comme une rotule en faite et comme plan sur plan c’est pas vraiment isostatique, ça tourne !!!
… et les cailloux prennent de l’angle vers le bas!
régler ça c’est pas un soucis … faut juste que je mis mette
Cordialement
RL.
Salut,
!
Encore un projet très intéressant !
C'est propre, ludique, de la belle mécanique, c'est beau et surtout très attirant
ça donne envie d'y jeter un coup d’œil pour avoir des étoiles plein les yeux
Merci !
Faut te lancer … !
En plus du travail du bois tu abordera :
De la cinématique
De l’isostatisme
De la statistique (gestion centre de gravité)
Du frottement
De la géométrie et gestion des dispersions
De la mécanique
De l’optique +++
Etc …
Plus travail de l’aluminium et autre
C’est très complet comme objet de travail, très diversifié, très enrichissant.
Bon copeaux
RL.
