AlbertG

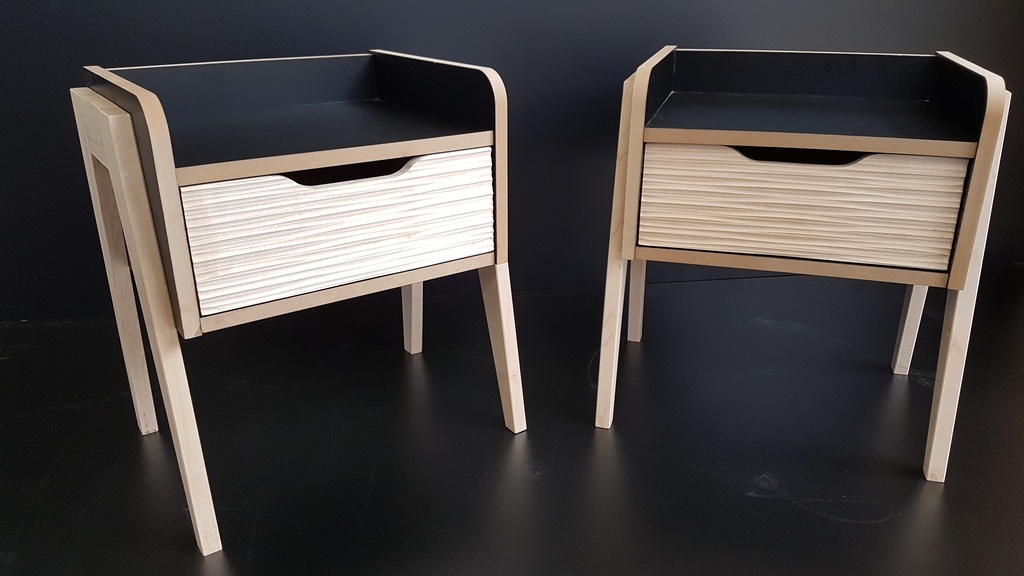

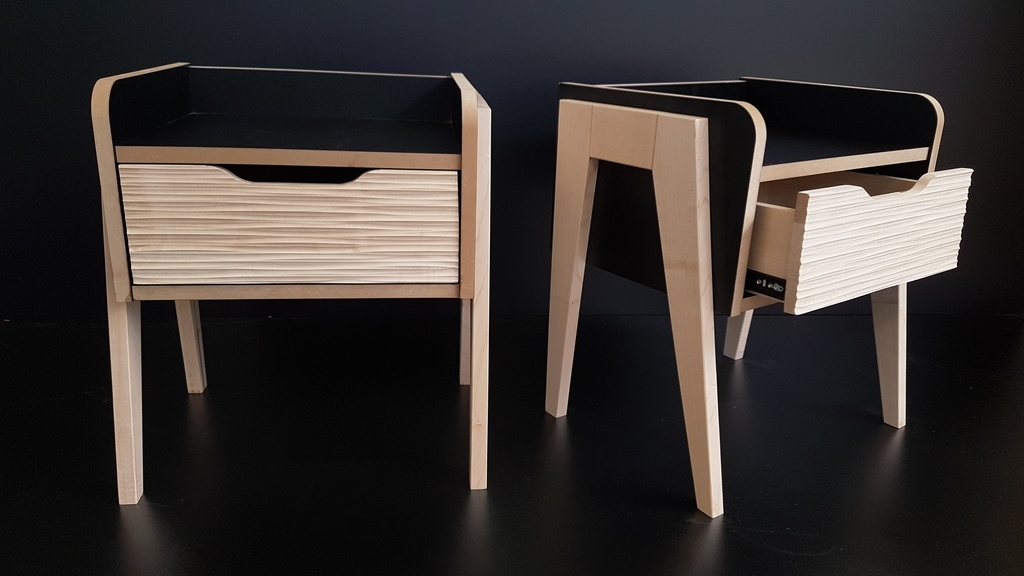

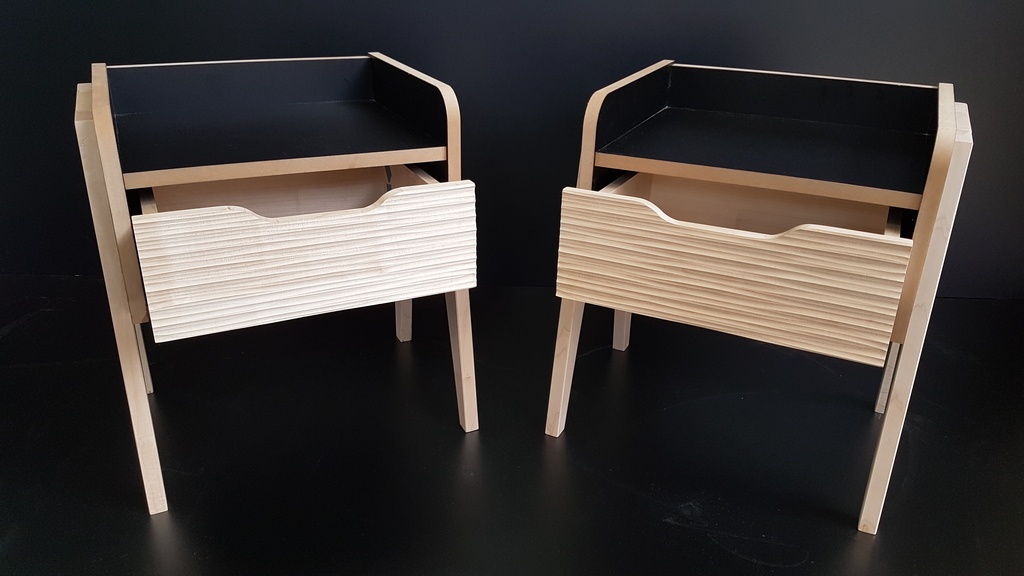

Chevet façade texturée


Bonjour à tous,

Ci-joint un petit projet en cours de réalisation par la classe de Snd Bac Pro.
C'est un projet mélangeant bois massif (érable) et panneaux (médium surface mélaminé noir).

Concernant le projet, on retrouve des machines numériques, scie à panneaux horizontale (débit), centre de perçage et commande numérique pour le caisson, de l'usinage sur machines traditionnelles et du montage usinage pour le piétement, un petit peu d'électroportatifs pour l'assemblage.

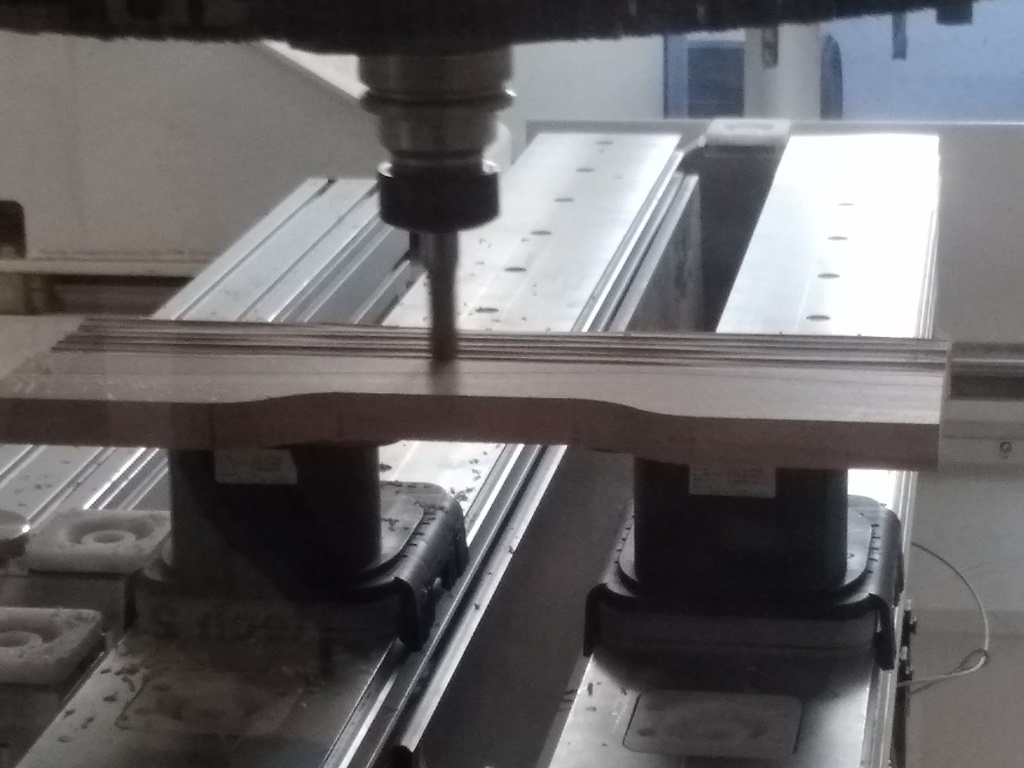

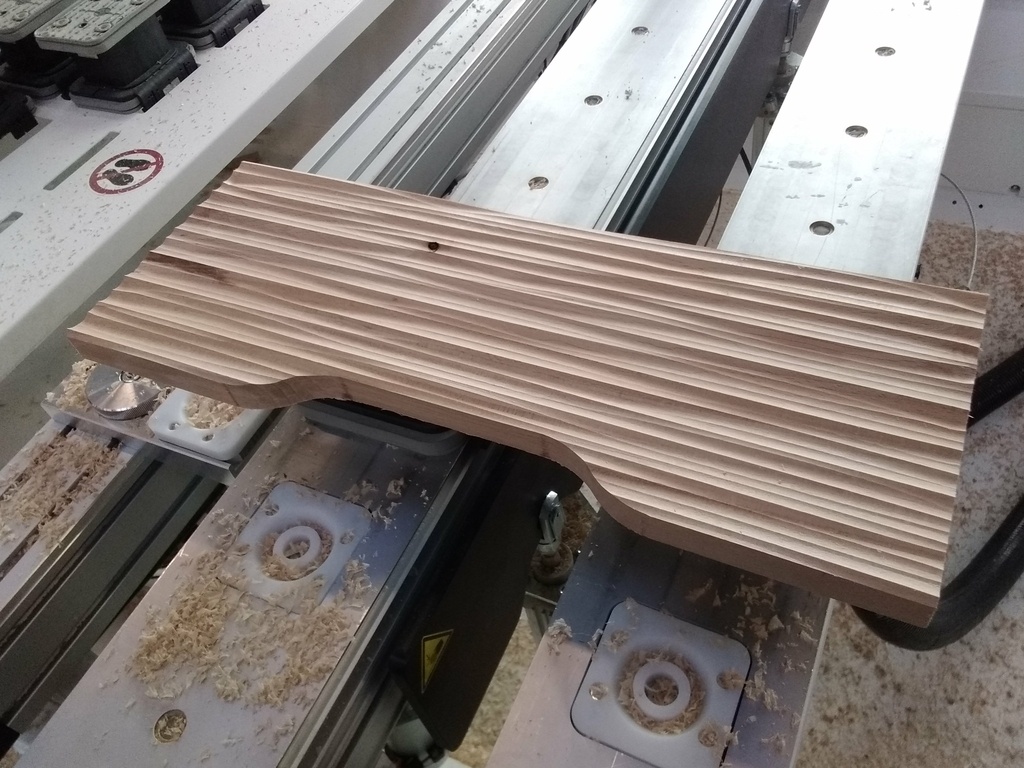

La façade texturée est réalisée sur commande numérique avec un outil hémisphérique de 15mm.
Il y en a pour tous les goûts, des tourillons, des boitiers minifix, des goujons, des dominos, de la vis et de la coulisse !
Adaptable aussi avec des coulisses bois.
Désolé pour les nostalgiques, j'ai laissé au placard le tenon-mortaise, il fallait faire un choix, les pièces à tenonner sont trop courtes et nos mortaiseuses sont en panne ...

Ce projet est une synthèse, incomplète peut-être, de tous les usinages réalisables au sein de notre atelier sur une année de seconde.

A+

Mis à jour

Publications associées


Discussions

AlbertG a publié la création "Chevet façade texturée".
il y a 1 an
michel22440
( Modifié )

Très jolies lignes, dans la tendance du moment !

AlbertG

Merci !

sylvainlefrancomtois
( Modifié )

il faut savoir vivre aussi avec son temps ! joli boulot 👍

AlbertG

Et oui ;)
Merci !

olivier-inge-bricoleur
( Modifié )

C'est marrant, j'ai passé mon bac, y'a bien longtemps, à Louis Lachenal !! Tu es dans quelle filière ?

AlbertG

Salut,
J'interviens un peu dans toutes les filières et les différents niveaux, menuiserie et charpente.

Oak
( Modifié )

J'adore le design, j'ai dessiné un meuble de cuisine avec ces pieds il y'a peu, ça me plait beaucoup.

Bravo.

AlbertG

Merci beaucoup, je me suis inspiré de ce qu'il se fait actuellement et du stock de bois que l'on a disposition au lycée.

fred01
( Modifié )

BRAVOT TRES JOLIE

AlbertG

Merci fred01 !!

soka
( Modifié )

très jolie

AlbertG

Merci beaucoup !

Marc Janod
( Modifié )

super boulot et joli design ! bravo, les élèves doivent se régaler ?!

question technique : comment faire pour obtenir ses belles vagues sur les portes et tiroirs ?

  • c'est la CAO (si ,oui comment on s'y prend)
  • ou si c'est gérer sur la FAO ?

merci

AlbertG
( Modifié )

Merci !
Je vais te dire, que ça dépend de ton logiciel.
Pour ma part, je fonctionne avec Topsolid pour la partie CAO et Woodcam toujours en lien avec Topsolid pour la partie FAO. Puis pour la partie post processeur, on fonctionne avec WoodWop.
Topsolid c'est assez raide et peu intuitif.
Pour réaliser les courbes, je fonctionne sur CAO, mais avec une méthode non-conventionnelle.
J'importe une image type façade gougée, sur mon modèle 2D. L'échelle est de un pixel = un mm. Après, je peux m'arranger pour redimensionner à ma sauce.
Par la suite, mon logiciel est capable de définir en fonction du contraste de l'image des points sur un plan orthonormé. À moi de définir la répartition des lignes de points sur les axes x et y et d'indiquer un z max et un z min.
De plus, je dois indiquer au logiciel si je veux obtenir une surface, des points, des polyèdres, etc... Je suis en train d'étudier les possibilités.
Bon en gros, c'est pas mal de bidouille et aussi trop de dépendance à l'image de base.
Par la suite, j'aimerais le faire seulement sur FAO, je sais que c'est possible, mais faut que me colle dessus.
Voilà mon secret, promis, je vais essayer d'améliorer la méthode !!
Mais si tu as Topsolid chez toi, j'ai un tuto pour réaliser la manipulation.

Marc Janod

effectivement, ca sent la bidouille, mais ca marche !

oui j'ai topSolid mais pas la version Wood, et je travaille sur Solidworks.

bon pour tout dire, je serais curieux de voir en vrai, d'autant plus que je suis pas loin (IUT Annecy).

en tout cas, je suis vraiment interesse a reflechir a une solution sur SW

merci pour la reponse

AlbertG

Si tu veux passer la semaine prochaine, je suis disponible toute la semaine.
Je suis de ressources pour les jurys de BTS, donc j'ai pas mal de temps morts au lycée...
Je peux te montrer un programme sur notre machine si tu viens ;)
Sinon si tu as la V6 de Topsolid tu peux faire la forme gougée, ce n'est pas nécessaire d'avoir les fonctions bois.
Après tu peux exporter en .stl ou .iges pour récupérer ta forme. Par contre, j'ignore si SW est capable de lire des formats .top
Tu peux m'envoyer ton mail en messagerie privée, comme ça je te partage mon tuto.
