ToucheLibre

Ma première charpente


Voici la première charpente que je réalise pour mon futur atelier.

Surface de l’atelier au sol ≈ 8,5 × 4,1 m²
Hauteur au faîtage ≈ 4 m
Surface net utilisable finale ≈ 26 m²
toit en double pente 32,5% (soit 18°)
2 entraits de 4m de long

Pour une première charpente, je suis plutôt fier de moi. Même si ça reste du classique pour un vrai charpentier.

Ce projet fut également pour moi l’occasion d’acquérir les bases de plusieurs métiers: maçonnerie, mini‑pelleteuse, couverture, zinguerie et d’autres métiers à venir…

Ce projet a occupé quasiment tous mes week‑ends et vacances depuis 1 an et demi.

J’ai réalisé tout ça à 90% seul. Mon père (qui a 82 ans, quel santé!) m’a aidé à plusieurs moments clés.

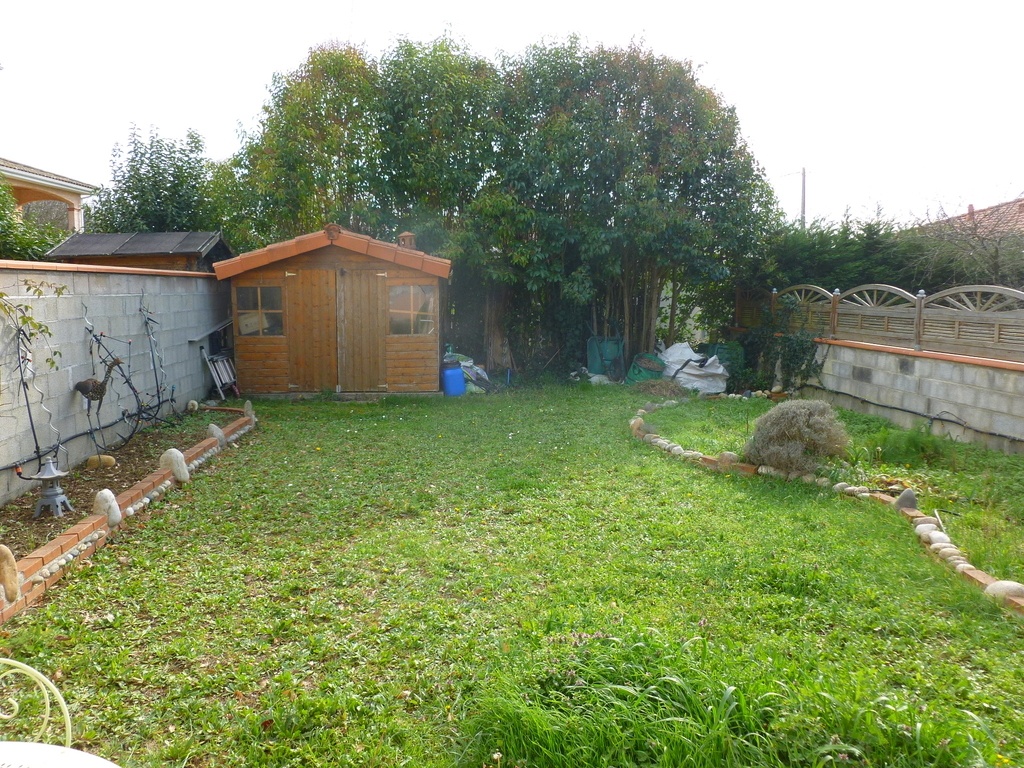

Voici le terrain avant le début du chantier:

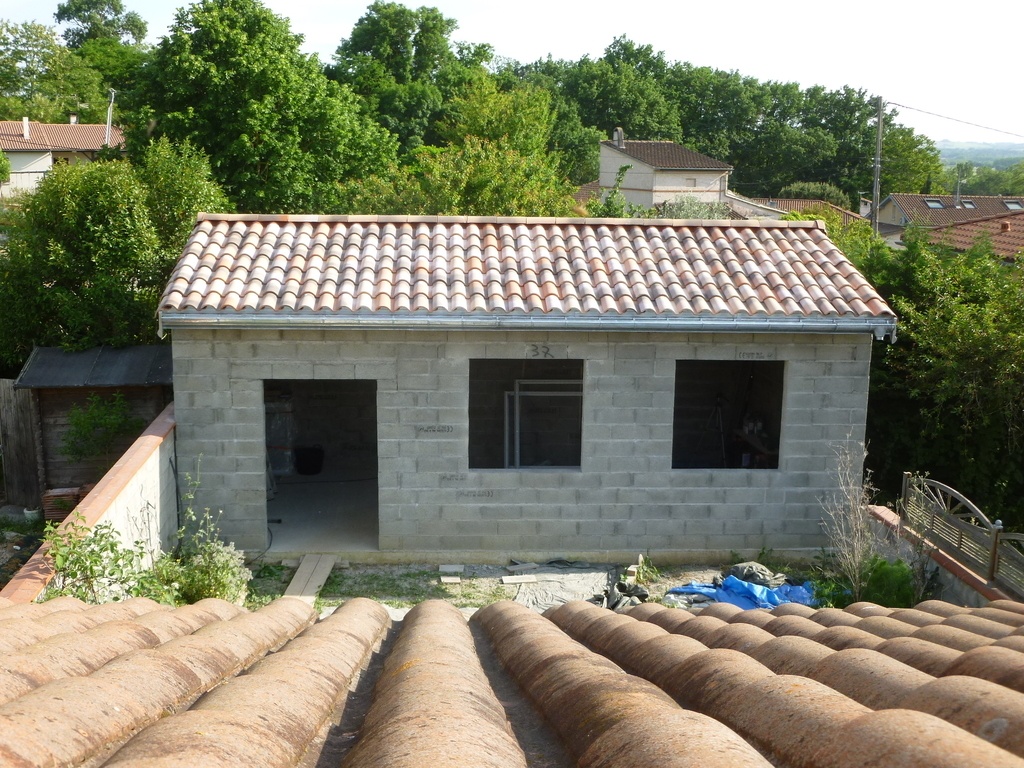

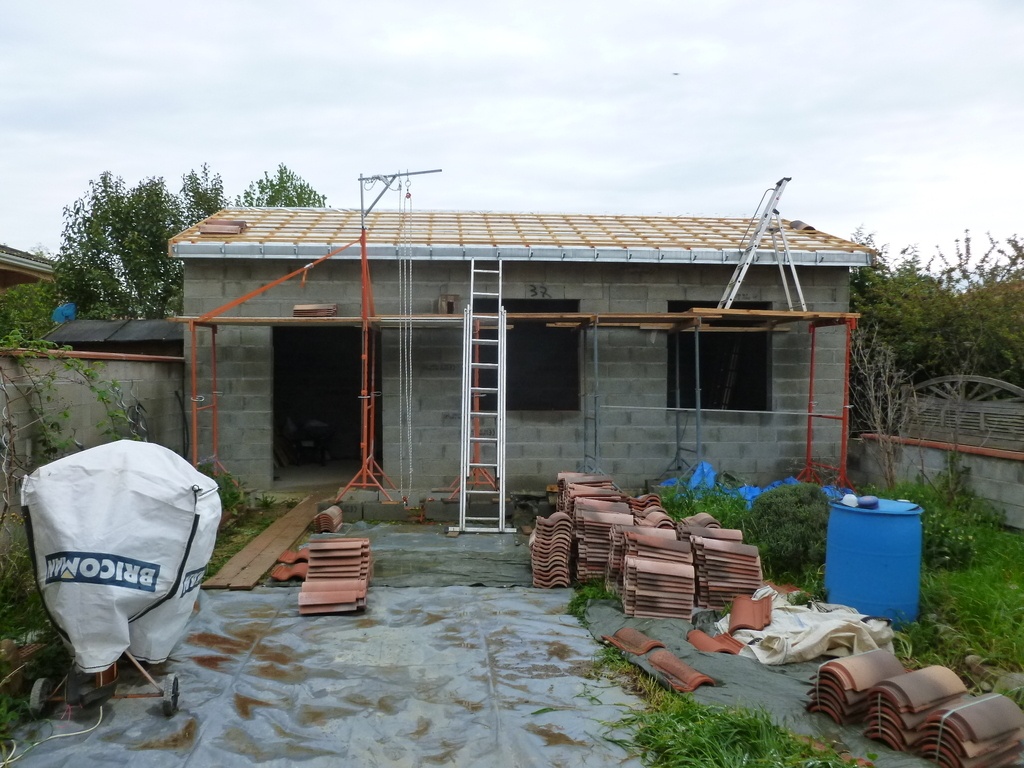

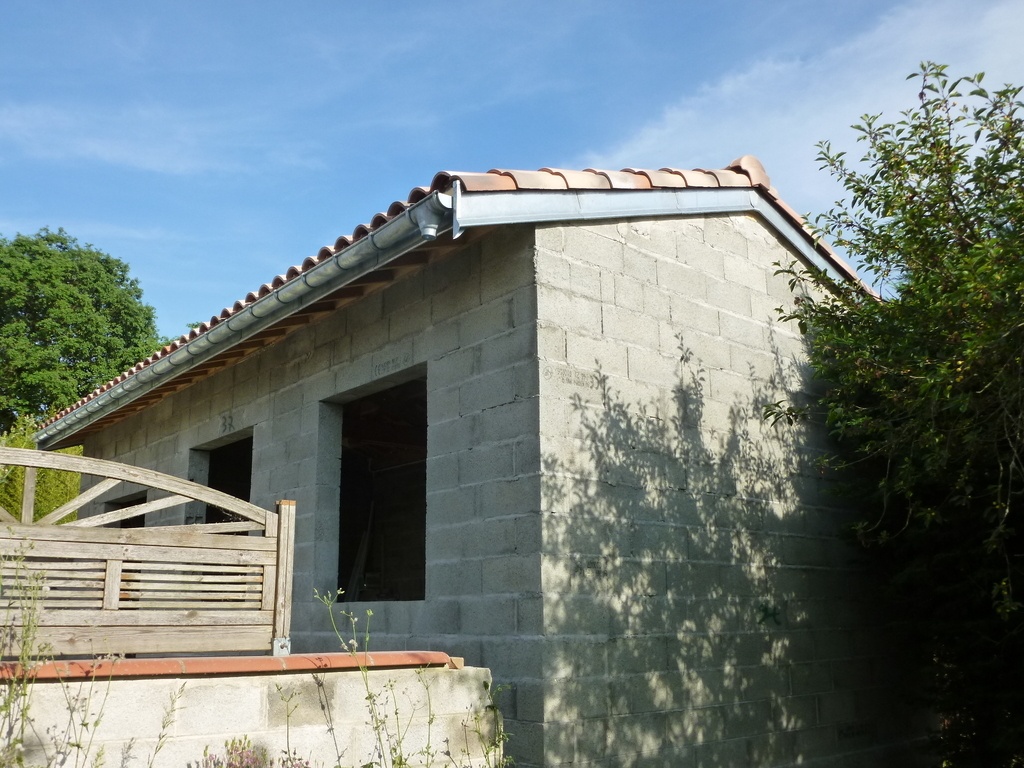

Voici l’état actuel:

Mais bien sûr, il reste encore plein de truc à faire pour finir le bâtiment…

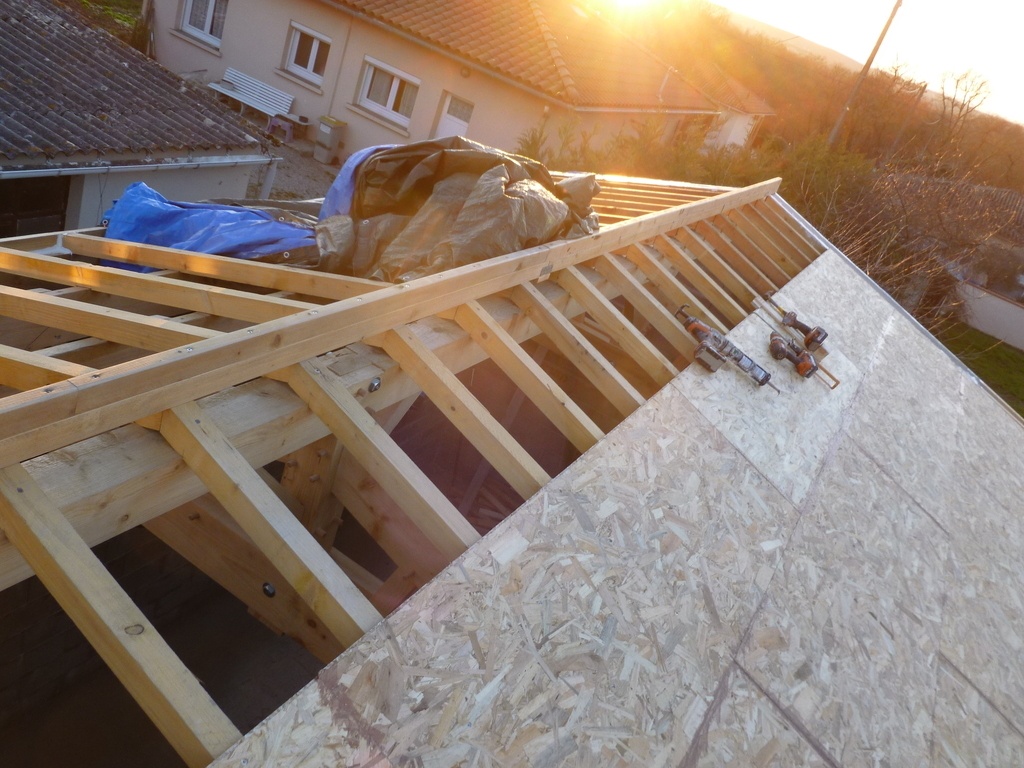

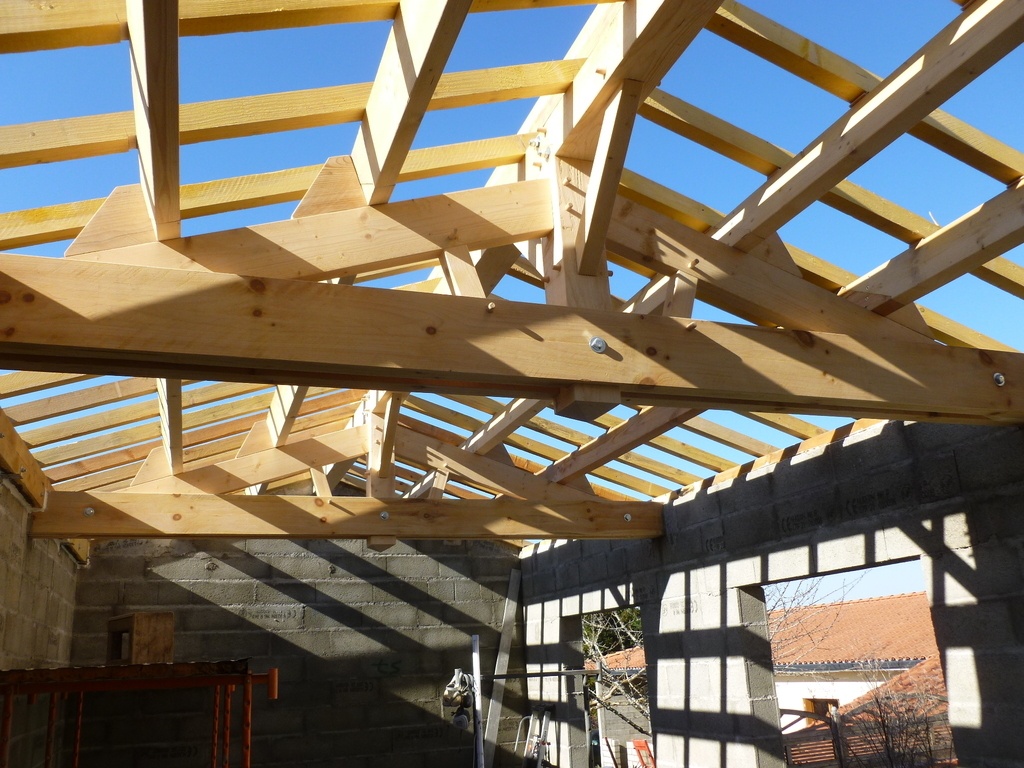

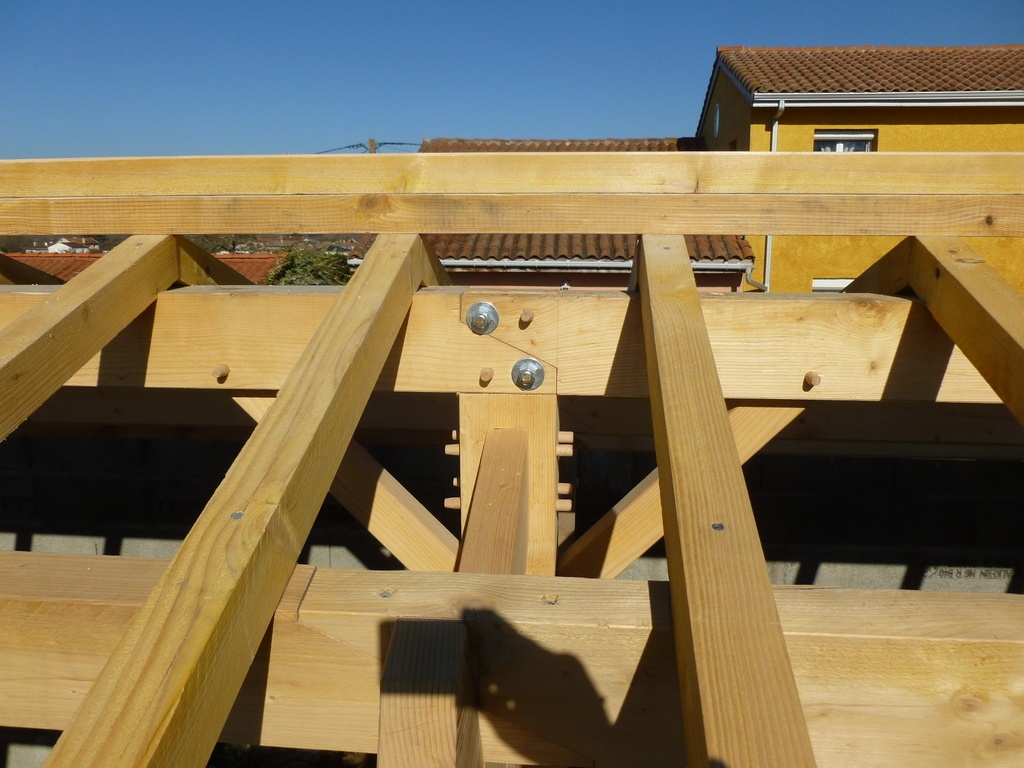

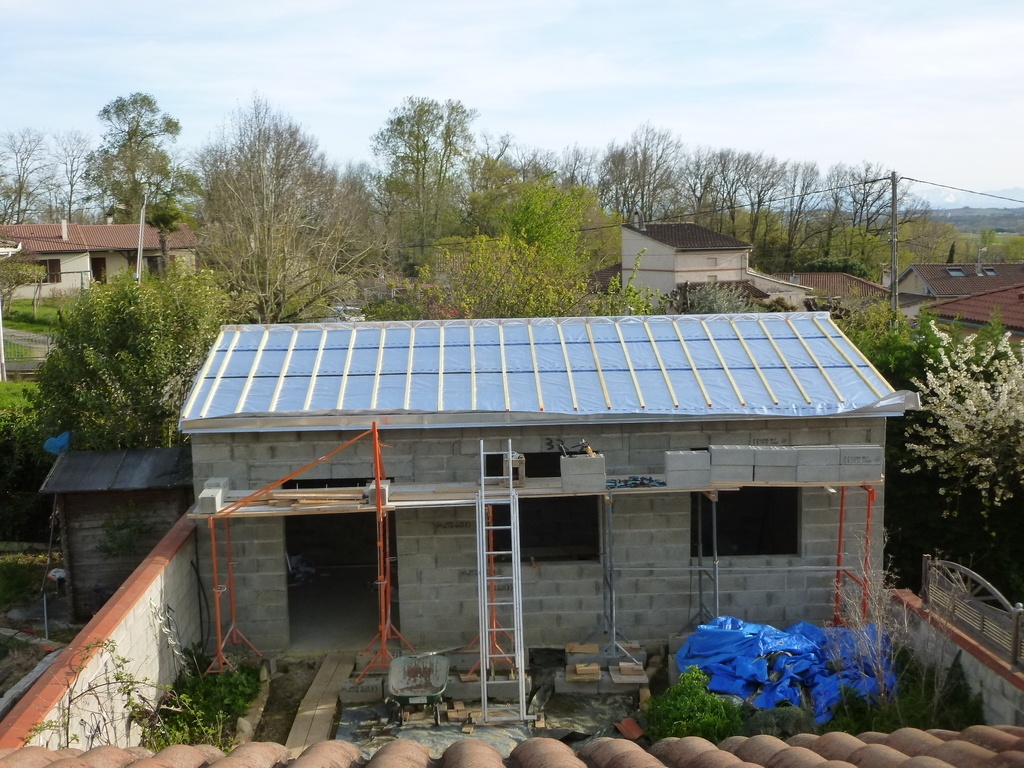

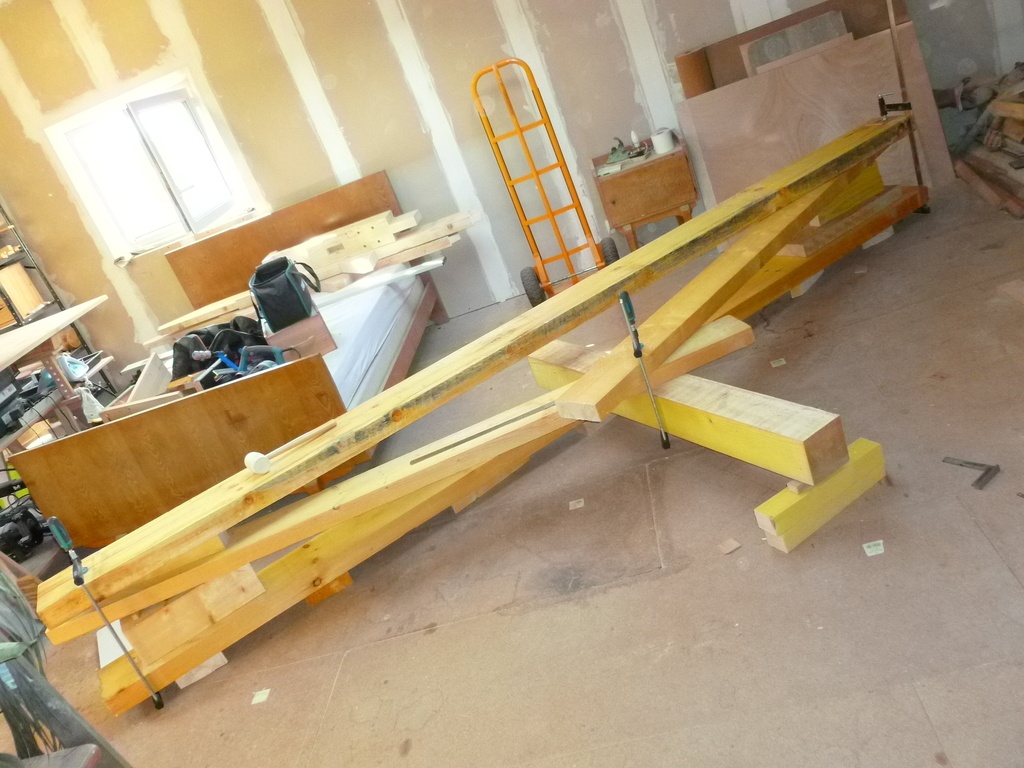

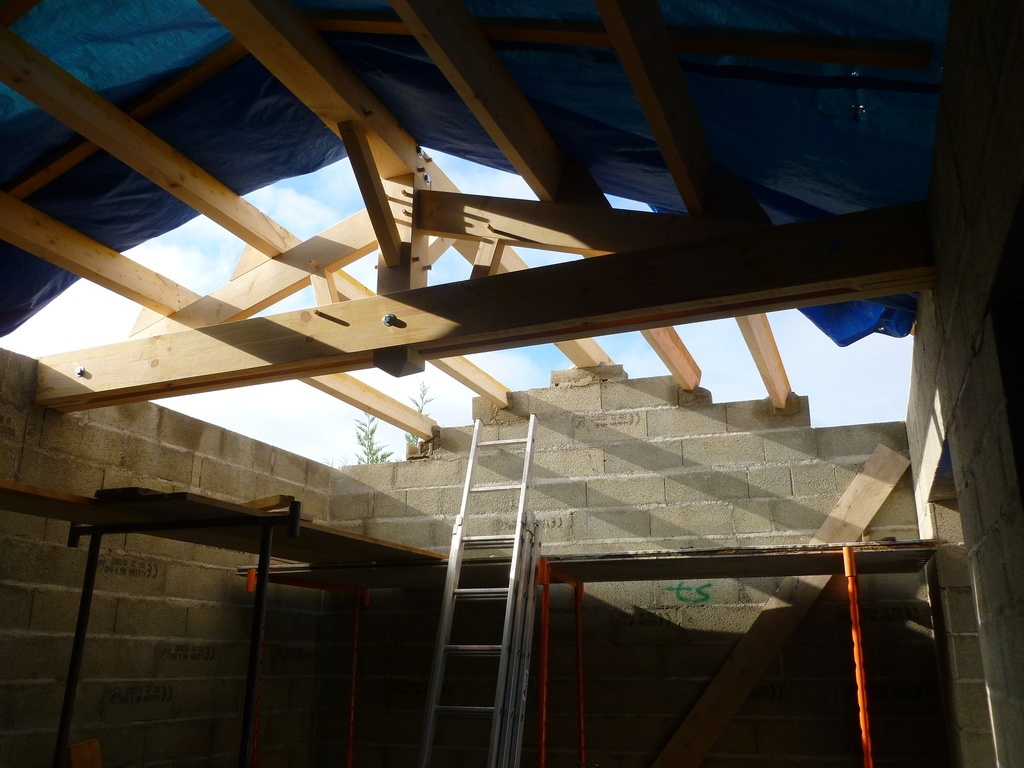

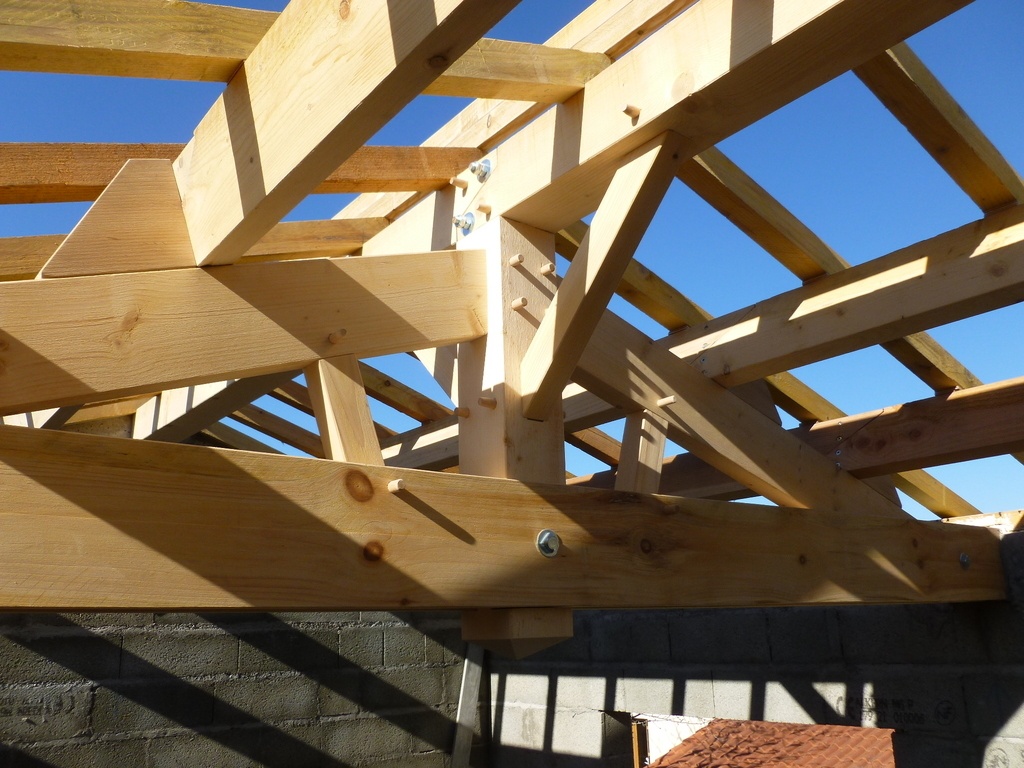

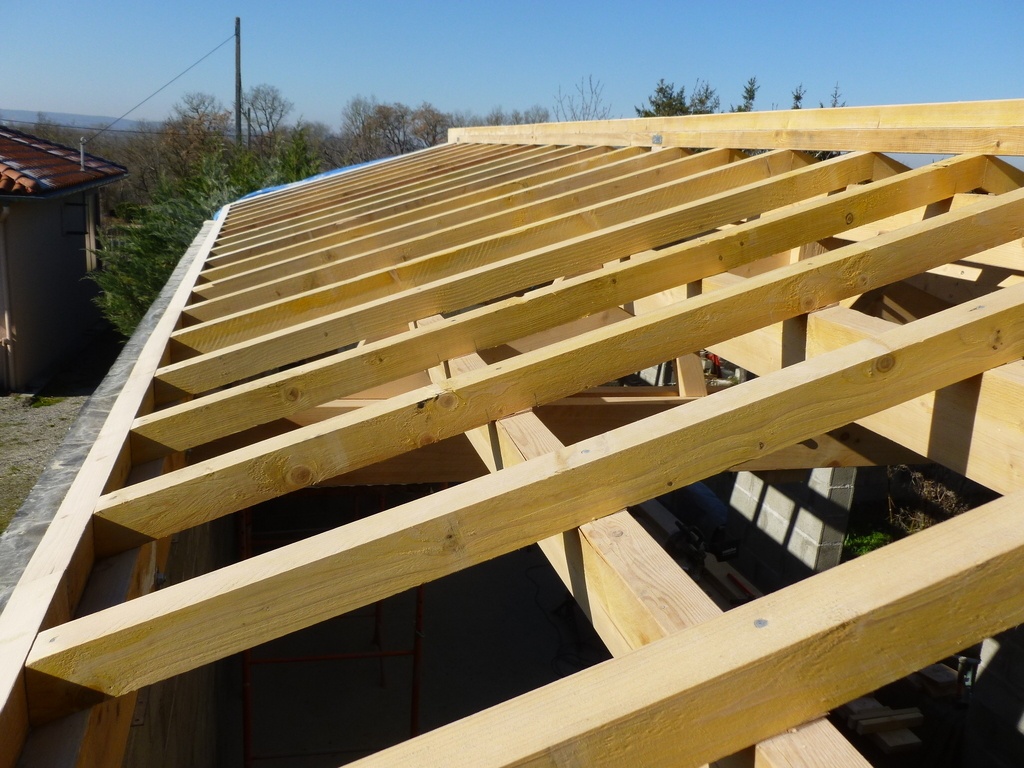

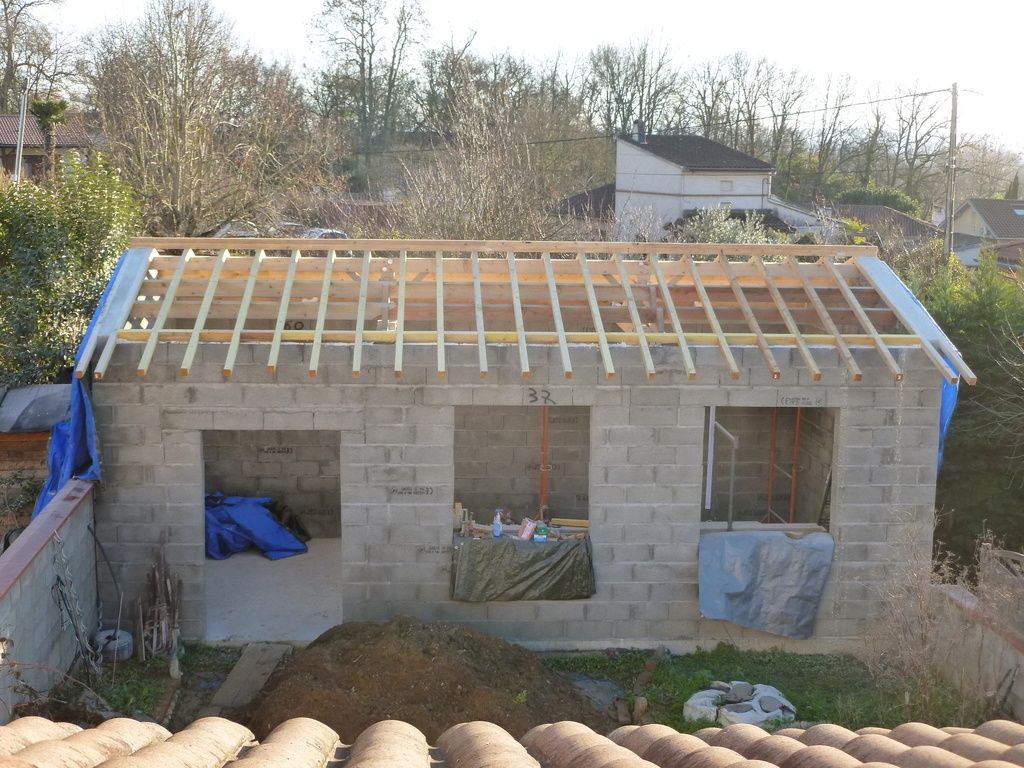

Et voici la étape de fabrication de la charpente:

L’épure au sol a été faite dans le grenier… Il est clair que j’avais besoin de place.

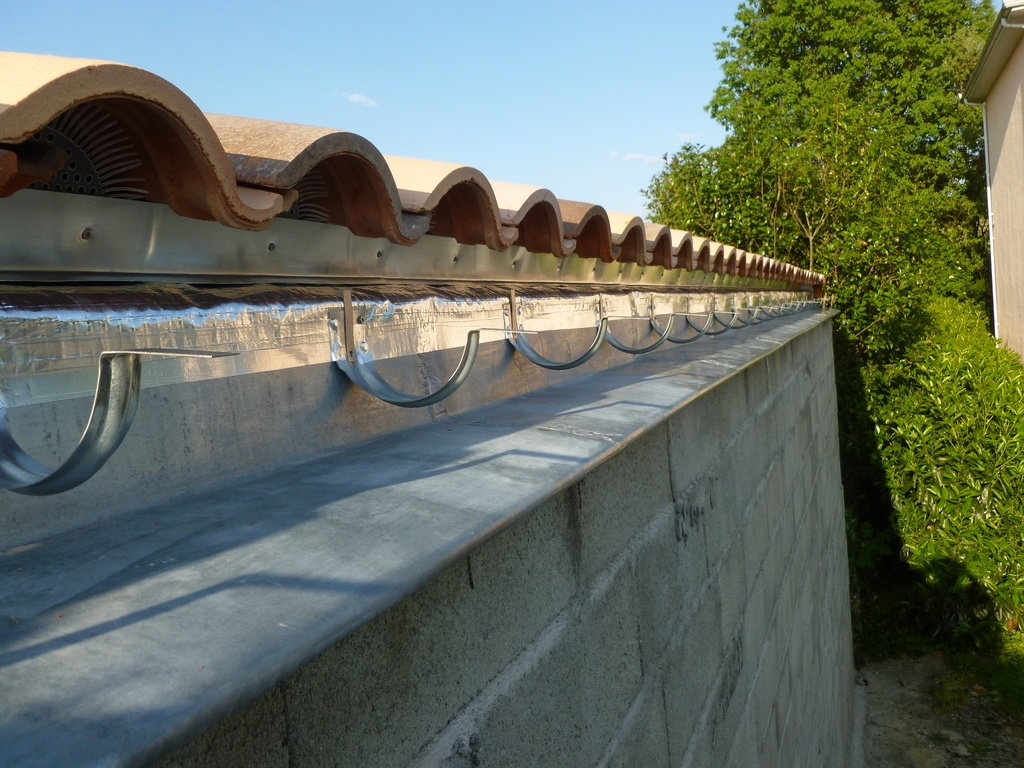

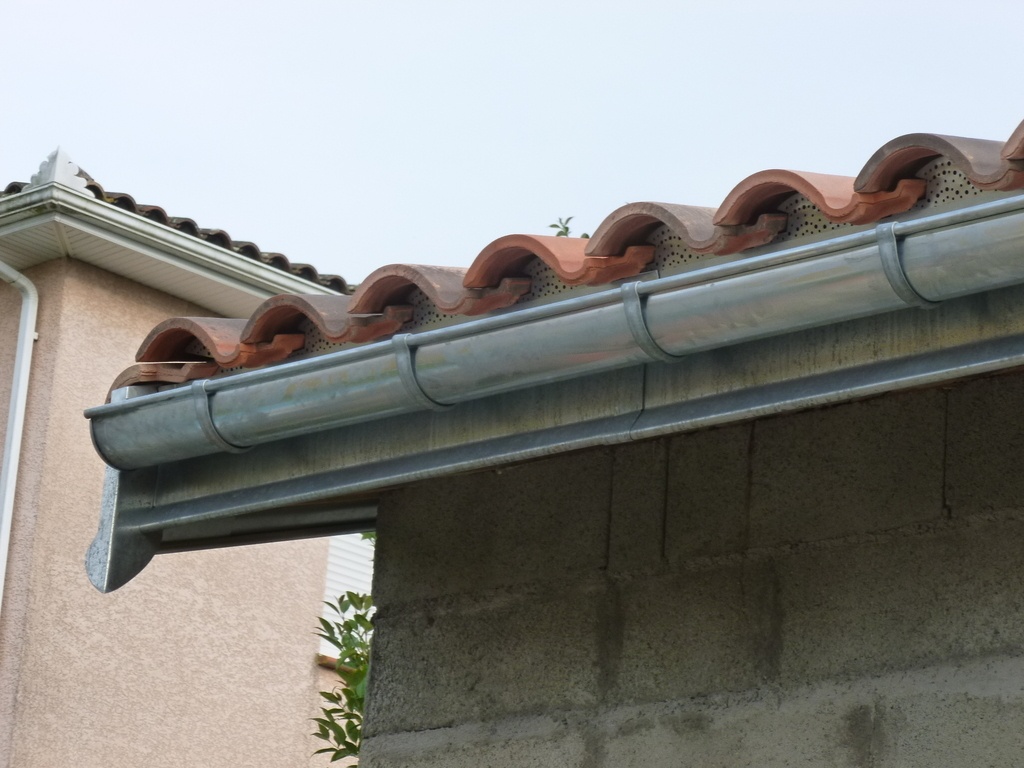

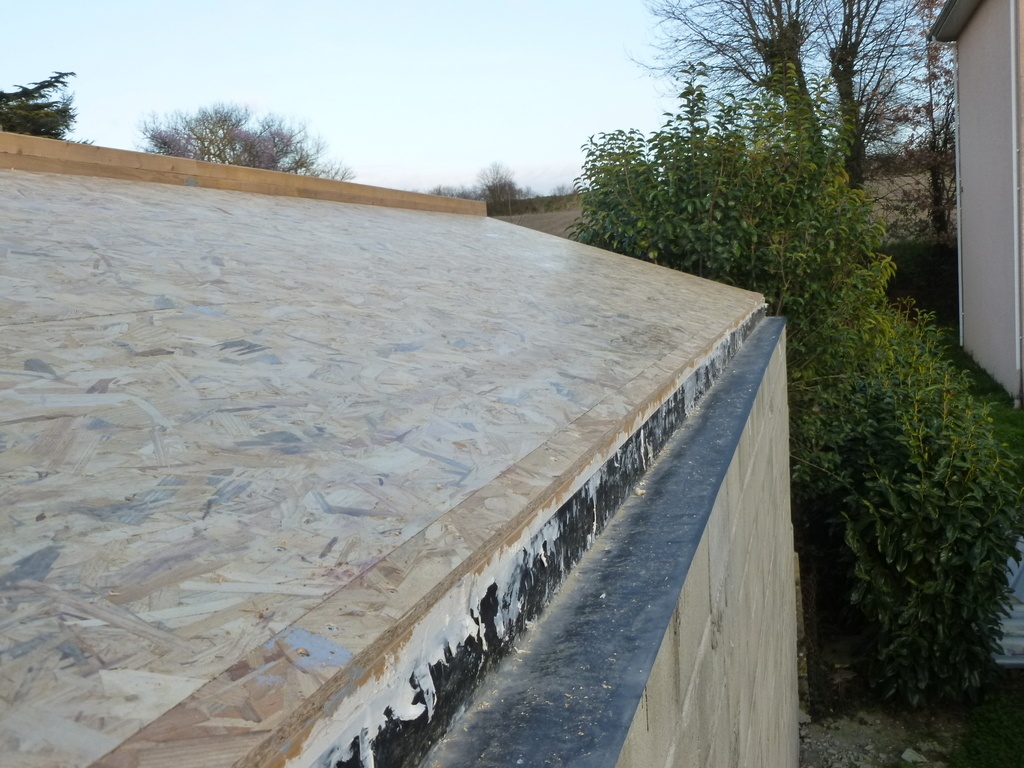

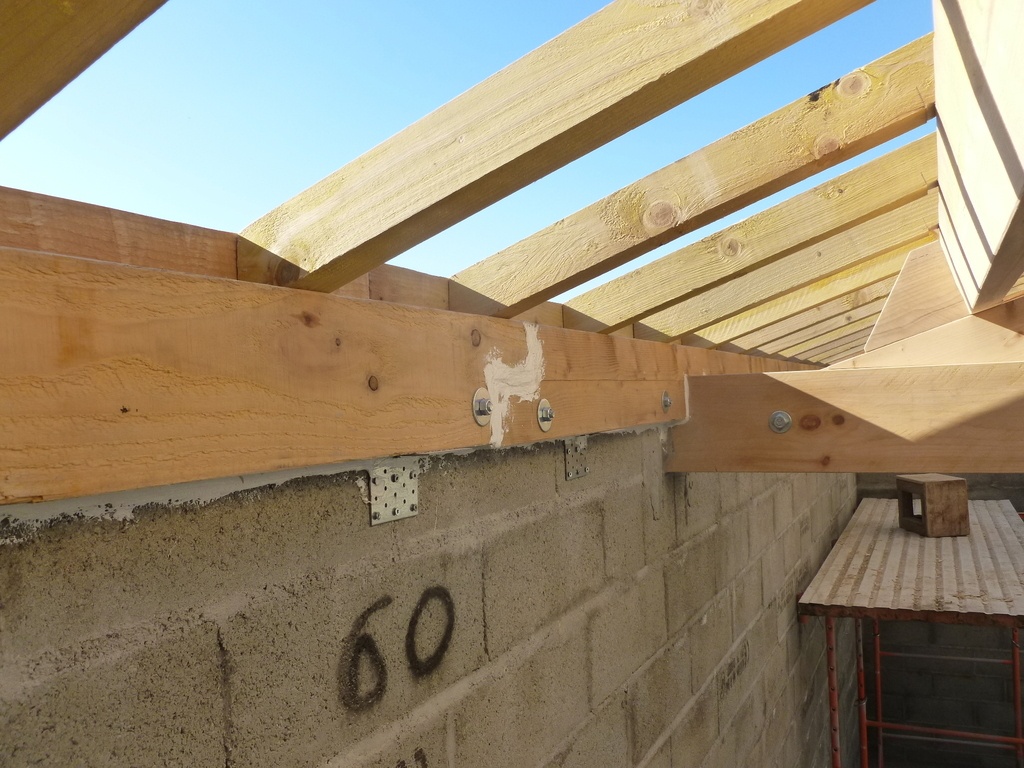

Une des caractéristiques de ce toit est le fait que le bâtiment est en limite de propriété. Donc interdit de dépasser. De plus, je ne pouvais pas faire un mono pente car dans le PLU du patelin, il y a hauteur limité quand on est en limite de propriété. J’ai donc dû avoir recourt à une astuce pour la gouttière. Celle‑ci est sur le mur. Et donc la charpente a dû s’adapter. Voici la solution que j’ai mis en œuvre:

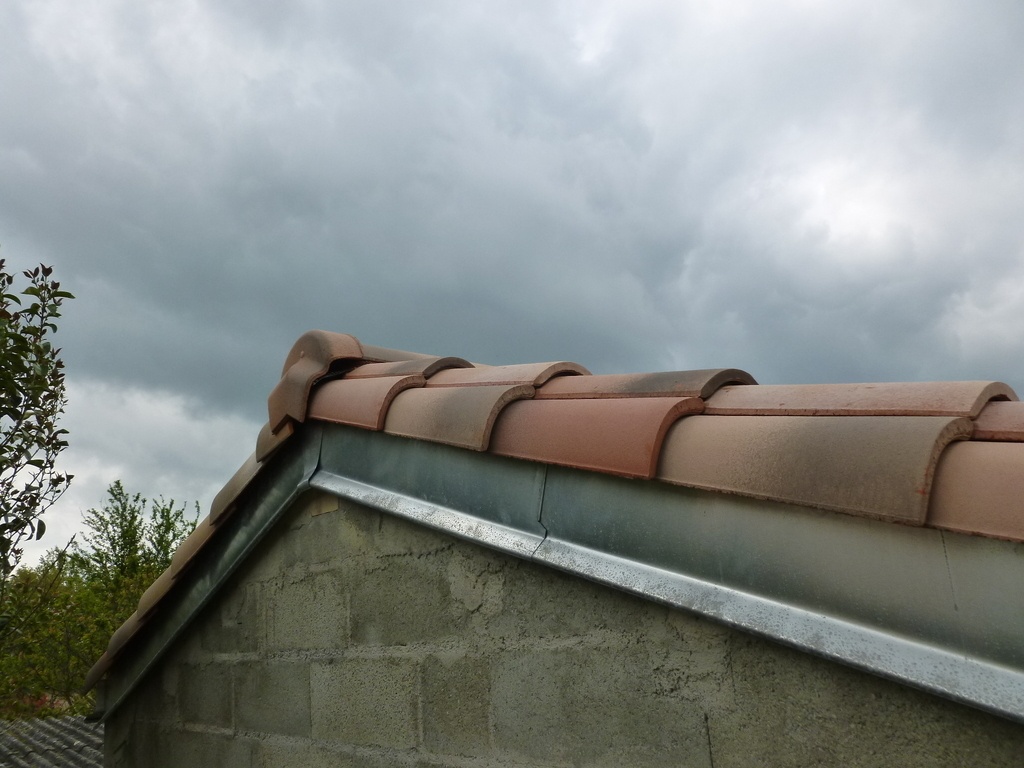

J’ai fait toutes les rives en zinc, en partant de feuille brut 2×1 m².

Pour ceux que la maçonnerie intéresse, d’autres photos de la construction ici :
touchelibre.fr...a-construction/


Discussions

ToucheLibre a publié la création "Ma première charpente".
il y a 2 mois
glaude

tu n'as pas hésité sur les moyens, joli résultat

dependancesbois
( Modifié )

Sacré boulot! T'as écrasé la p'tite cabane ???? 😂
Ça va te faire un super atelier.
Petite question en passant, pourquoi le choix de la structure en parpaing plutôt qu'une ossature bois ?

ToucheLibre

À ma grande surprise, j’ai pu vendre la cabane 400€. C’est toujours bon à prendre.

Ossature bois, je me suis posé la question, mais je me le suis pas senti. Et puis, on était en pleine pénurie de bois à ce moment‑là…

dependancesbois

ToucheLibre D'accord, merci pour ta réponse.
Bonne vente pour ta cabane, c'est chouette.

sylvainlefrancomtois
( Modifié )

Très bien taillée !! 👍 (juste les échantignoles de fil à noter )

Elle est sur dimensionnée volontairement ? (nous surdimensionnions à l'époque que pour du design apparent !) 🤔

ToucheLibre
( Modifié )

Merci

Les échantignoles… Effectivement, maintenant que tu le dis, c’est pas optimum au niveau solidité. Ben erreur de débutant. Je le note pour la prochaine fois.

Surdimensionné ? Oui probablement. En même temps, je suis pas affûté pour ce genre de calcul. Du coup, j’ai joué la sécurité. Je préfère et de loin surdimensionner que le contraire. D’un côté, je vois le prix de la fiabilité, de l’autre c’est la catastrophe. J’ai eu le même raisonnement pour la fondation (je suis parti sur un radier de foufou).

Et oui, du coup c’est plus esthétique aussi. Il y aura une isolation, donc chevrons pas visibles mais les pannes, si.

stefdefoot
( Modifié )

c'est de tres bon gout !

ToucheLibre

Merci

Henri Amouroux
( Modifié )

Magnifique comme toujours, as tu pensé à donner un coup de main aux artisans du chantier de Notre Dame ?

ToucheLibre

Heeeyyy Henri, quand est‑ce que tu montres ton bateau sur l’Air du Bois ?

Reconstruire la Forêt !!!!! Oh que non, j’aurais pas cette prétention. Je ne suis qu’un débutant en charpente. Je fais confiance aux compagnons du devoir pour bien s’occuper de Notre Dame.

AvecUnBoutDeBois
( Modifié )

Beau chantier.
Et bientôt, un bel atelier.
Bravo !
Il faudra nous montrer le résultat une fois aménagé.

ToucheLibre

Merci

Oui, j’ai déjà en tête quelques projets pour l’aménagement : habillage du plafond en bois, Une grande étagère, un établi, un local technique.

J’ai du taf pour un bon moment encore…
