Ma deuxième tenségrité


Bonjour tout le monde !

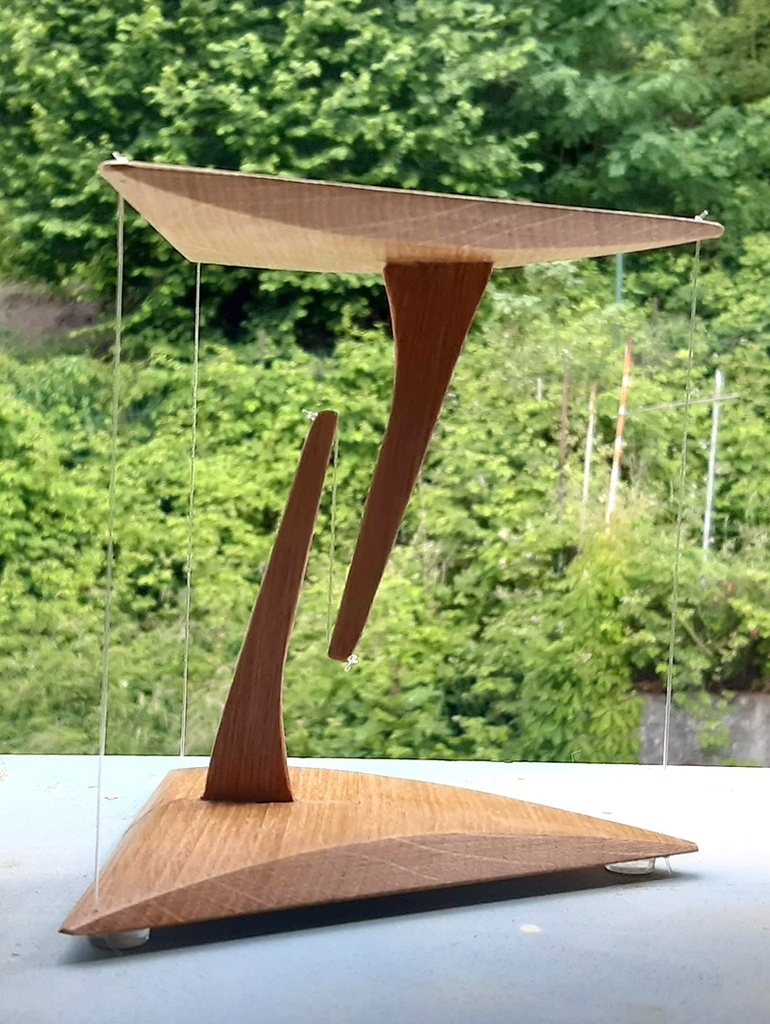

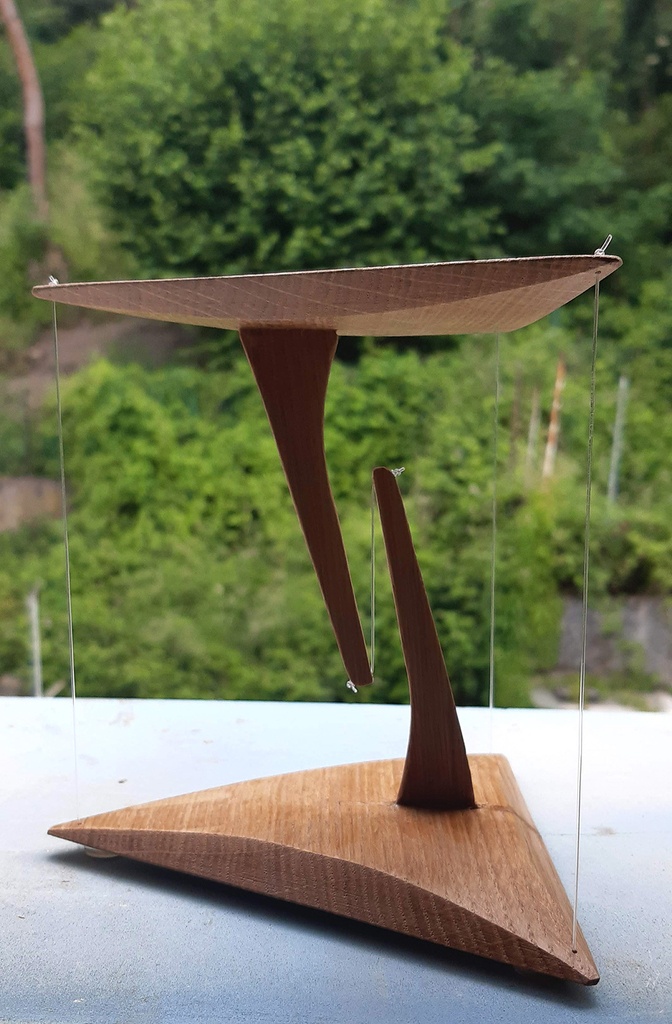

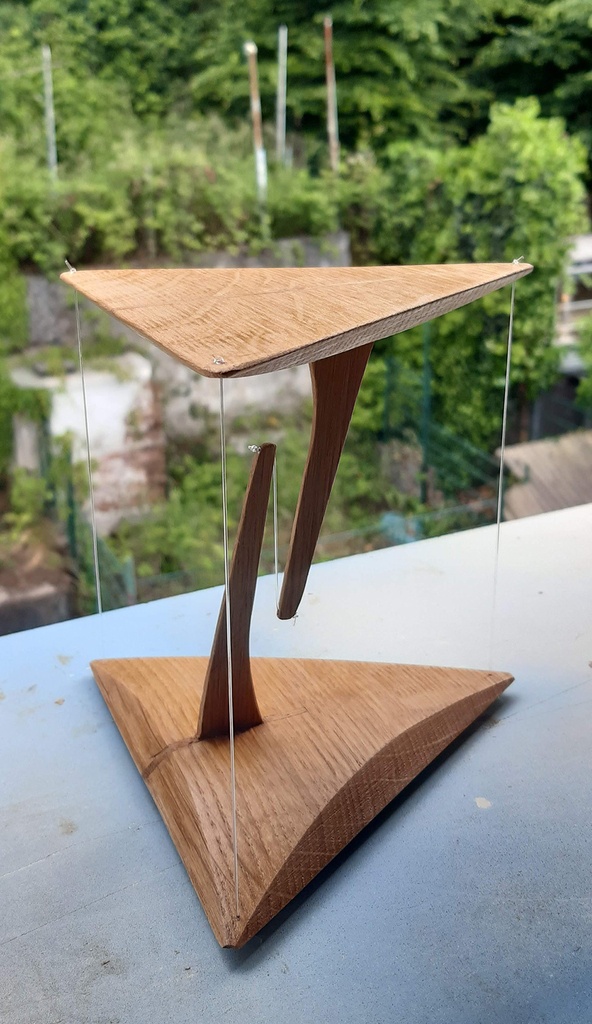

Voici mon deuxième essai de tenségrité.
J'ai utilisé du fil nylon 0.6 mm pour avoir quand même un peu de résistance. On peut mettre environ 1 kg dessus avant que ça commence à flancher.

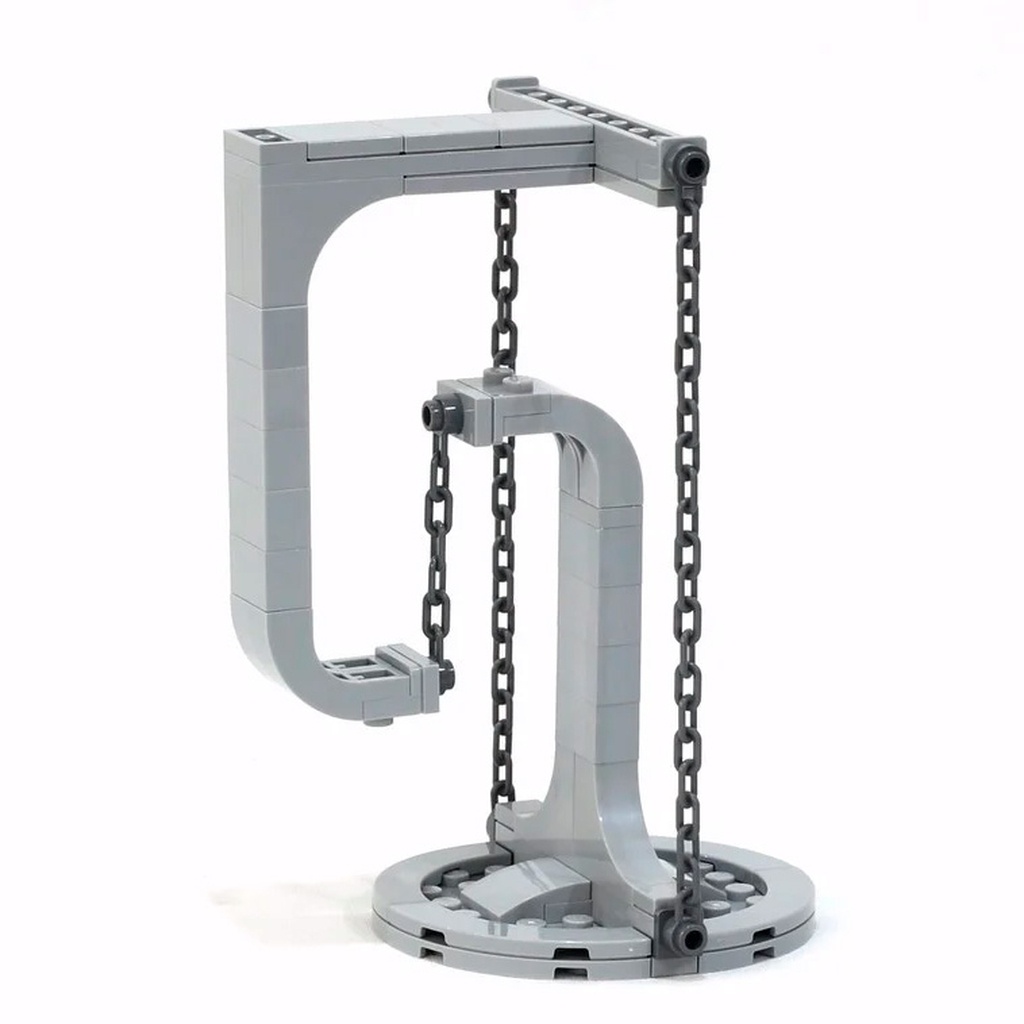

Au départ je voulais tenter une structure avec juste 3 fils : le fil principal et 2 fils pour stabiliser, comme cet exemple en légo (image 1).

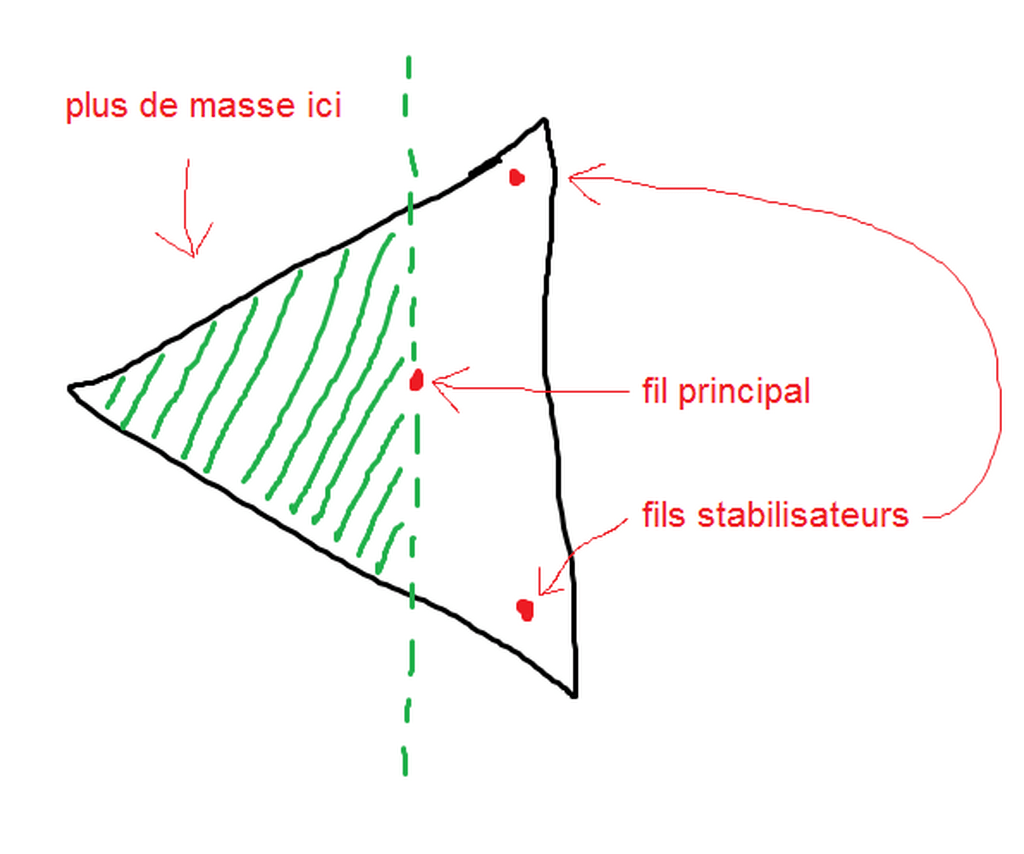

Ca n'est possible que si la partie haute a plus de masse d'un côté du fil principal que de l'autre, et que les deux fils stabilisateurs sont de l'autre côté : ils empèchent la partie haute de basculer vers la gauche. (image 2)

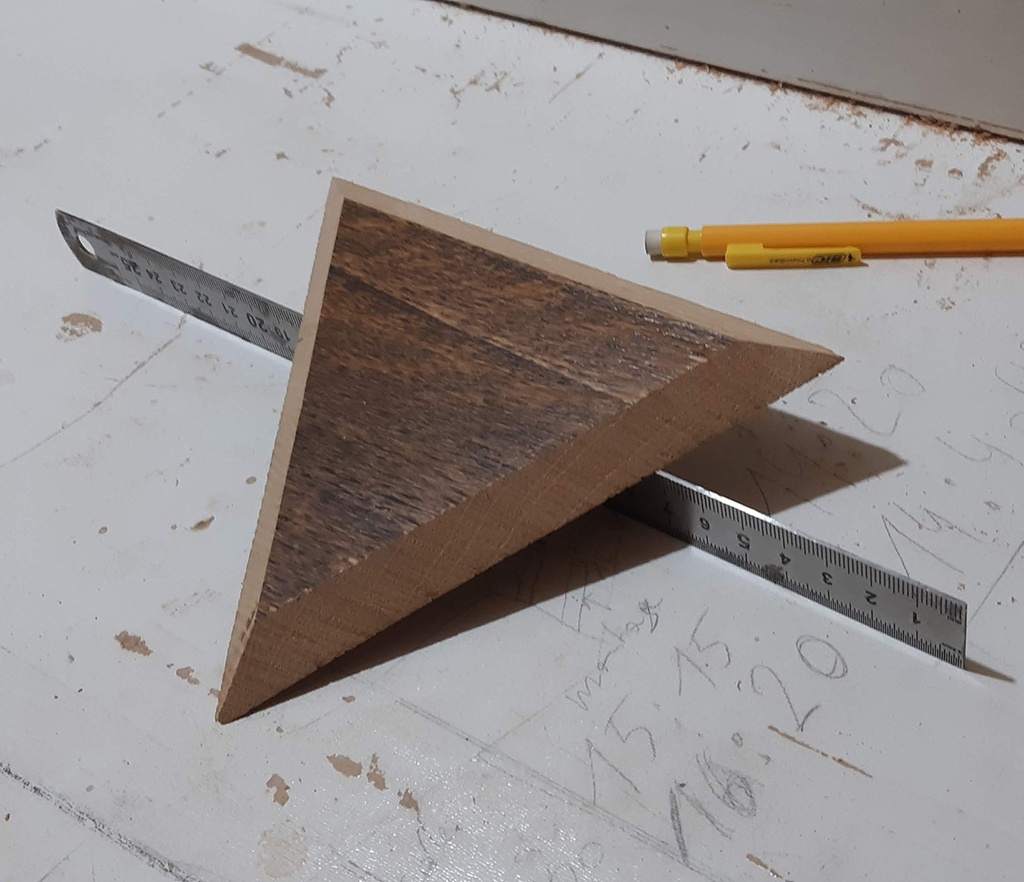

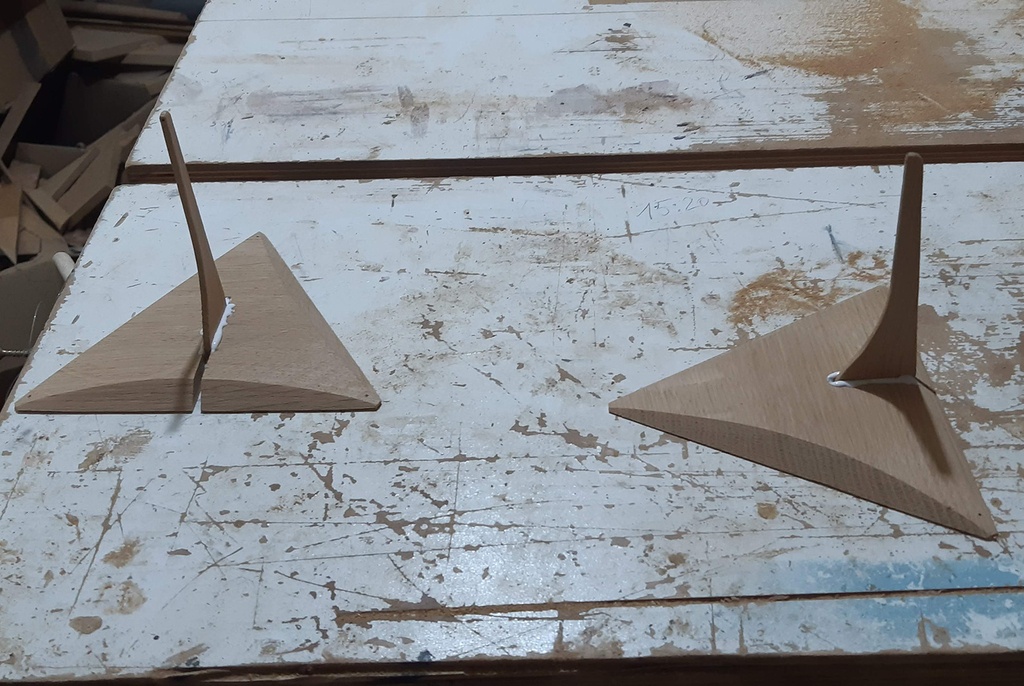

J'ai estimé cette ligne imaginaire en équilibrant mon triangle sur un réglet (image 3). Au départ, les deux parties de la structure avaient donc le fil principal proche d'un bord du triangle (image 4).

Le triangle c'est vraiment pas la forme idéale pour cette structure avec uniquement 2 fils stabilisateurs : le triangle de "sustentation" entre les trois fils est très petit et je n'ai pu obtenir une structure stable que pendant 1 seconde et en chipotant beaucoup.
Une forme en lune serait beaucoup mieux. Ou bien reprendre la forme du légo comme ces deux créations :

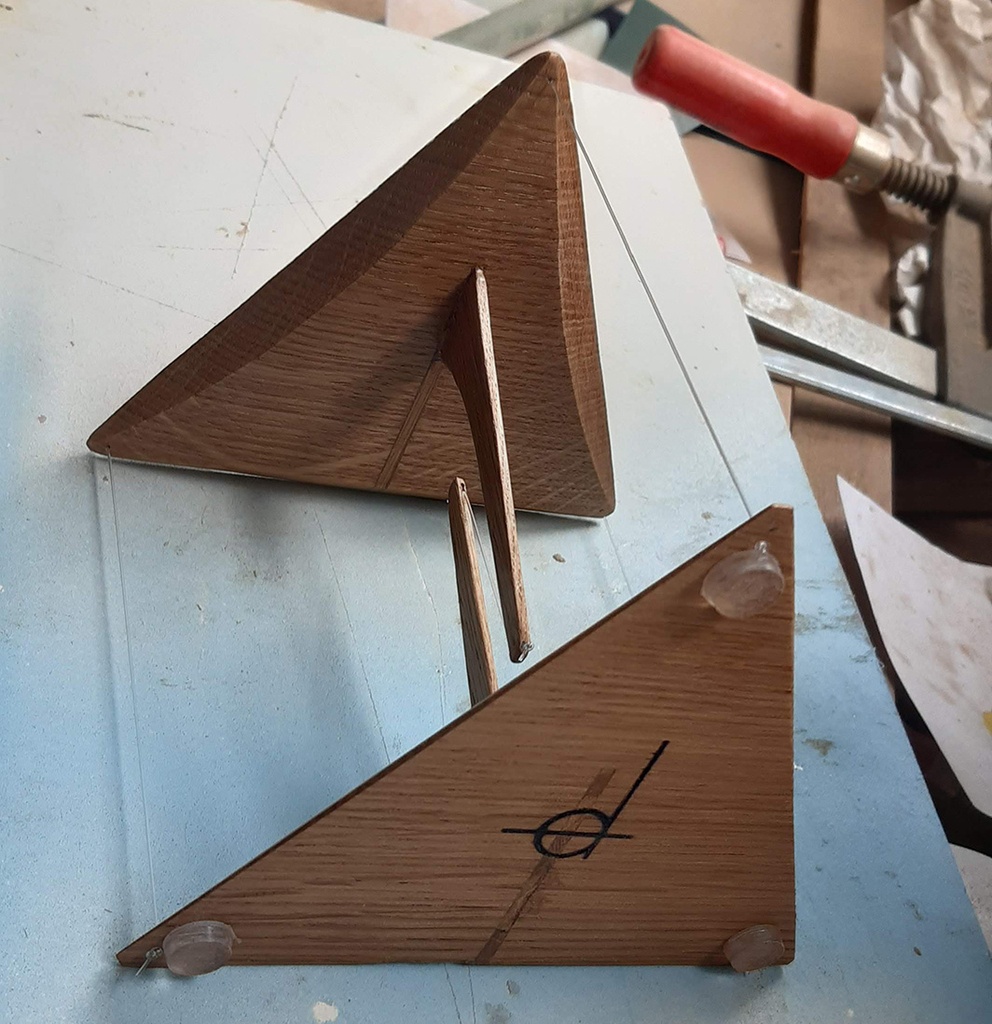

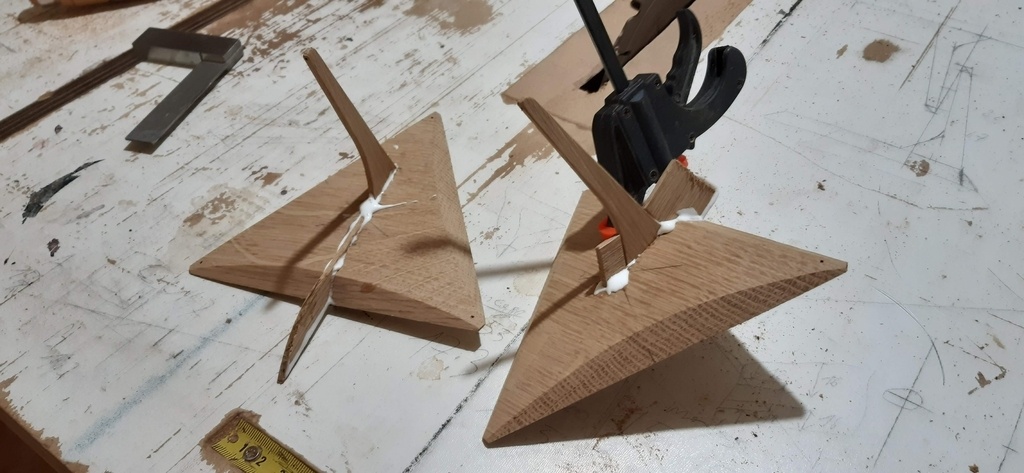

Donc j'ai changé mes plans : j'ai rajouté un fil stabilisateur et j'ai déplacé le fil principal au centre des triangles. Ca veut dire boucher les rainures comme un gros dégeulasse (image 1).
Ce n'est donc pas la structure du légo comme je voulais, mais plutôt une structure équivalente à ces créations :

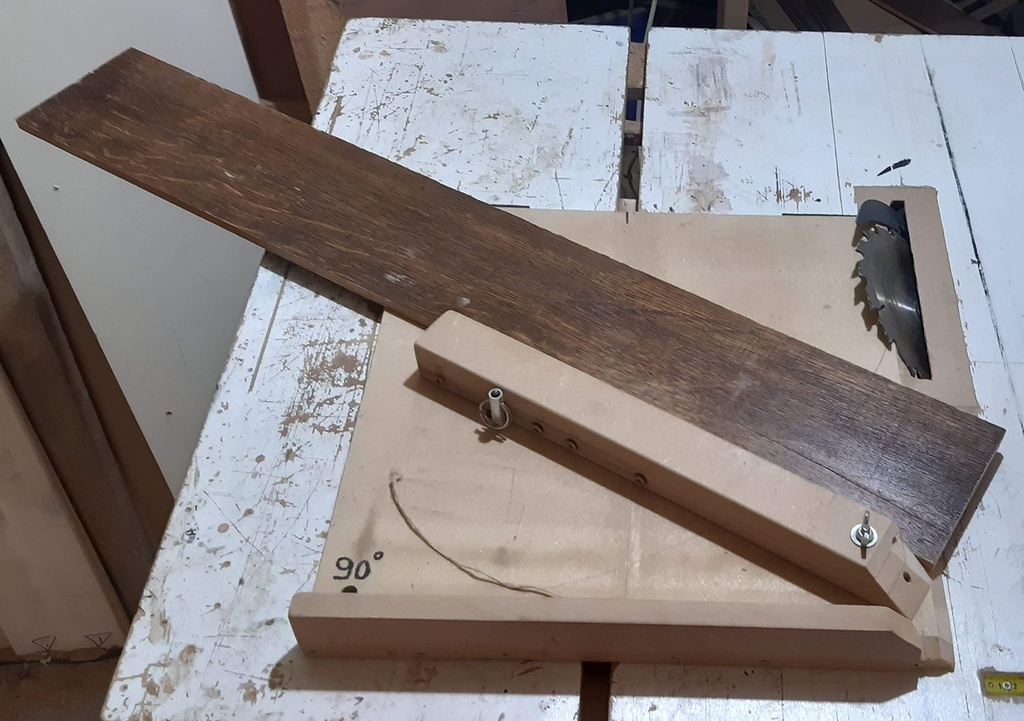

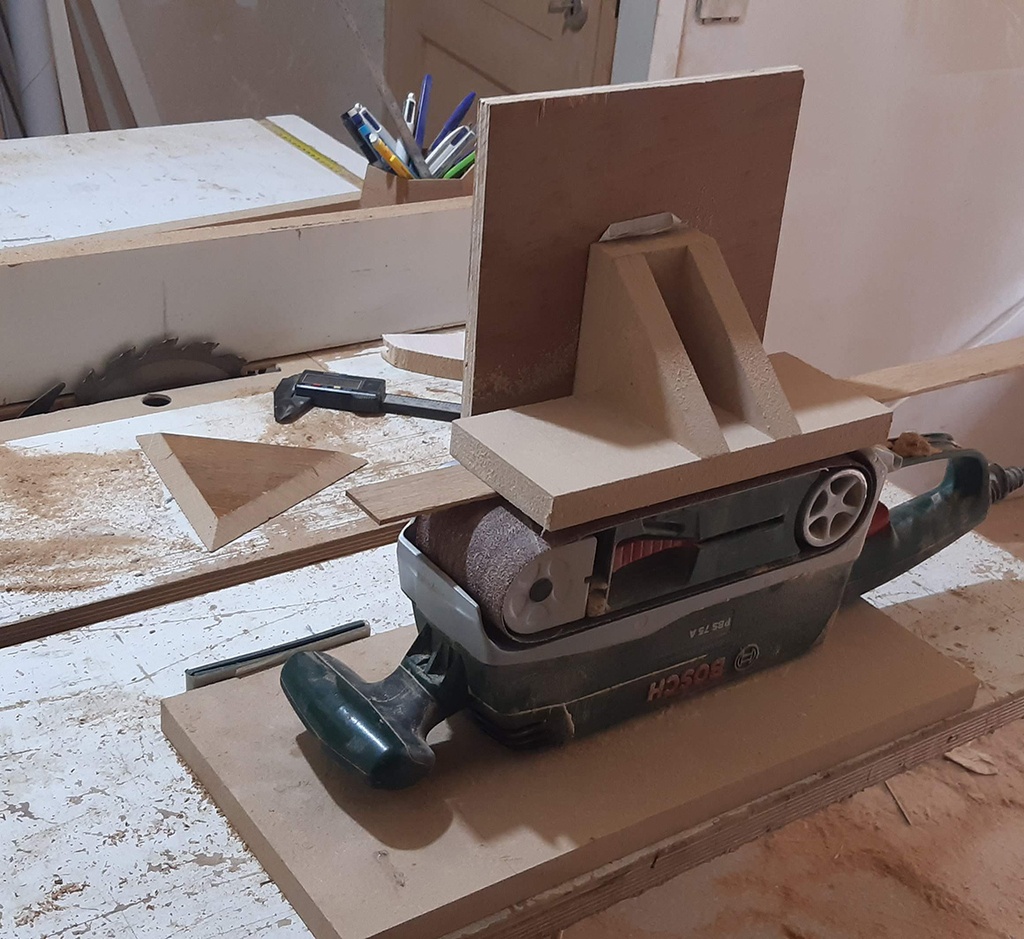

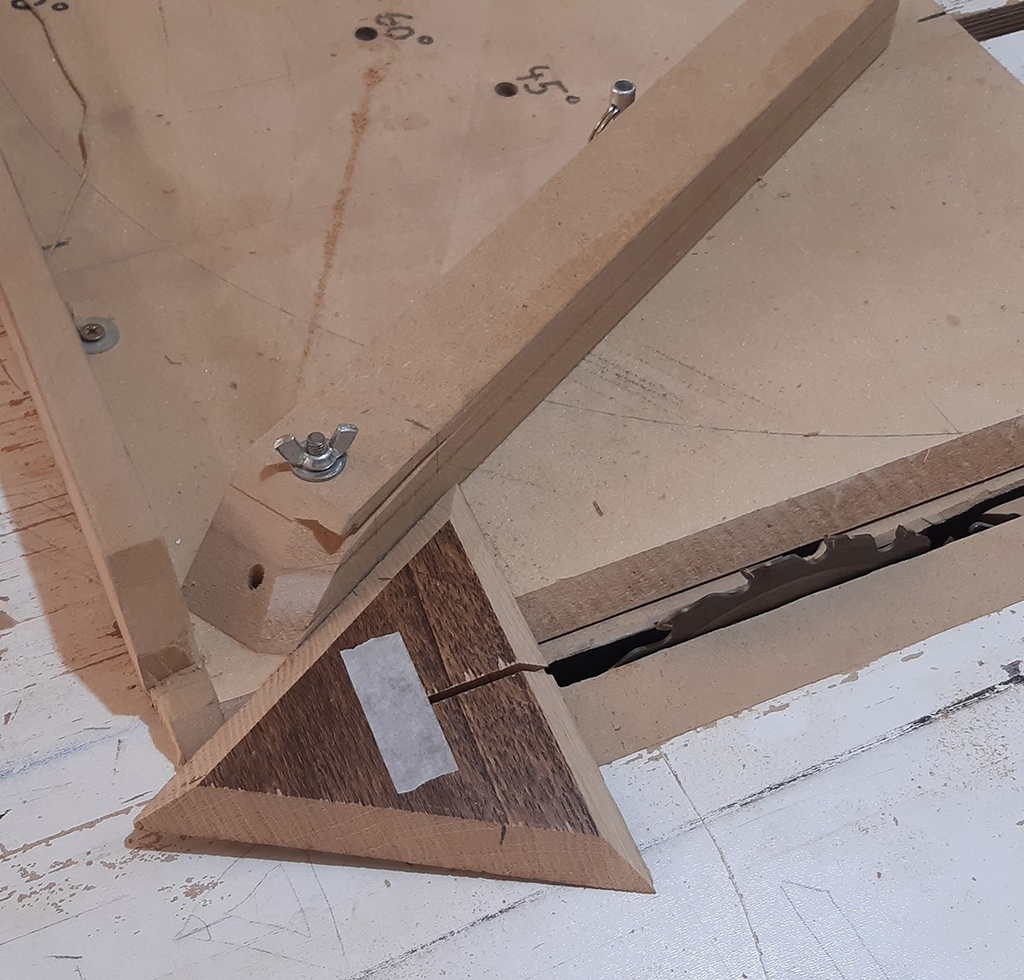

Les autres images sont : découpe de ma planche de récup' avec mon gabarit pour angles, ponçage à la calibreuse maison, et entaille de la rainure pour la dernière image.
La forme arrondie dans les triangles est faite à la ponceuse à bande.

Le plus dur c'est de faire les noeuds dans les fils nylon au bon endroit. J'utilisais souvent un clou pour faire glisser les noeuds.

Voilà ! Merci de m'avoir lu et bons copeaux !
Nairod

Publications associées


Discussions

Nairod a publié la création "Ma deuxième tenségrité".
il y a 1 an
AvecUnBoutDeBois
( Modifié )

Ce deuxième essai est très réussi.
Le design est en adéquation avec l’effet de flottaison et en même temps aérien.
Bravo

artiste : Kamwei Fong

Merci 🙂

Kentaro
( Modifié )

Bravo! Trè bel effet!

artiste : Kamwei Fong

Merci !

dependancesbois
( Modifié )

Super ! Un peu déçu par la vidéo, je pensais que tu allais monter dessus ! 😜

artiste : Kamwei Fong

😂

J'ai eu difficile de résister à la tentation !

lamalleencoin
( Modifié )

C'est magique .. Juste magique ..

lamalleencoin

Tu Galere pas trop a régler les longueurs et emplacement de fils ?

artiste : Kamwei Fong

lamalleencoin Si. C'est vraiment le plus dur.

Boisbarbu

Merci du partage!

olivimo
( Modifié )

Félicitations, c'est vraiment une réussite !
Je suis impressionné par le réglage de tes fils, c'est juste parfait : pour avoir tenté d'en faire un (mais beaucoup plus simple et moche) j'avais miséré au point d'abandonner ...!

artiste : Kamwei Fong

olivimo J'ai eu de la chance pour la première.
J'ai essayé d'en faire une deuxième et j'ai galéré. Au final j'ai mis 3 fils au lieu de deux : avec un seul fil tendeur c'est plus facile, mais du coup il faut deux fils stabilisateurs.
