totof

Table suspendu

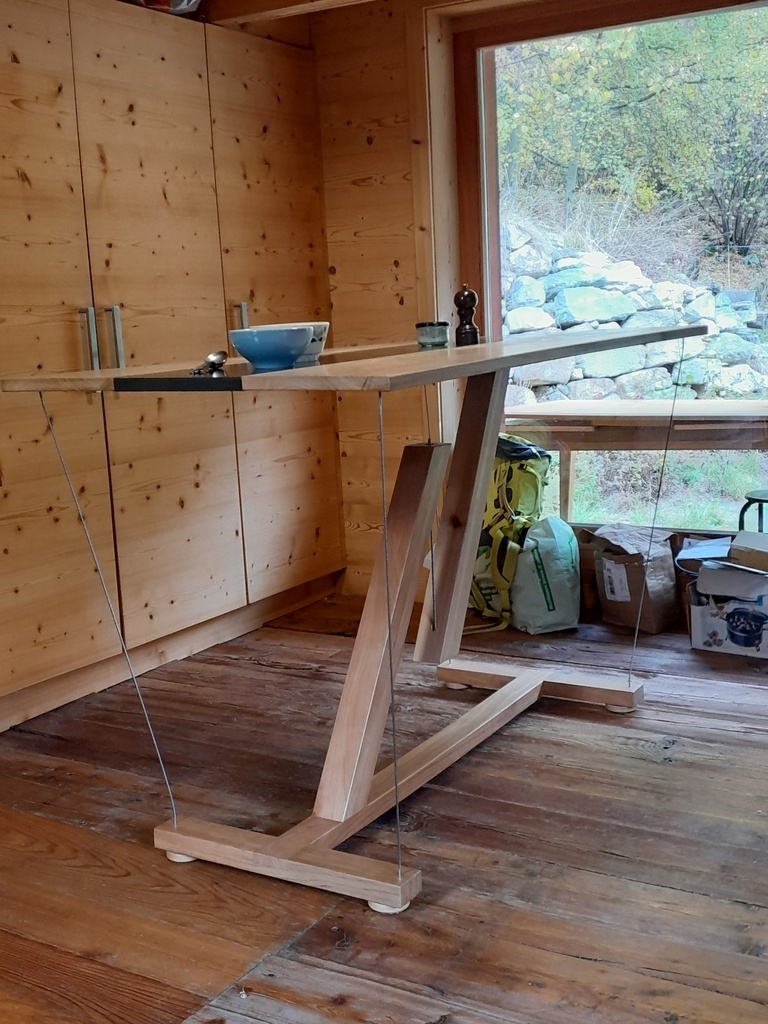

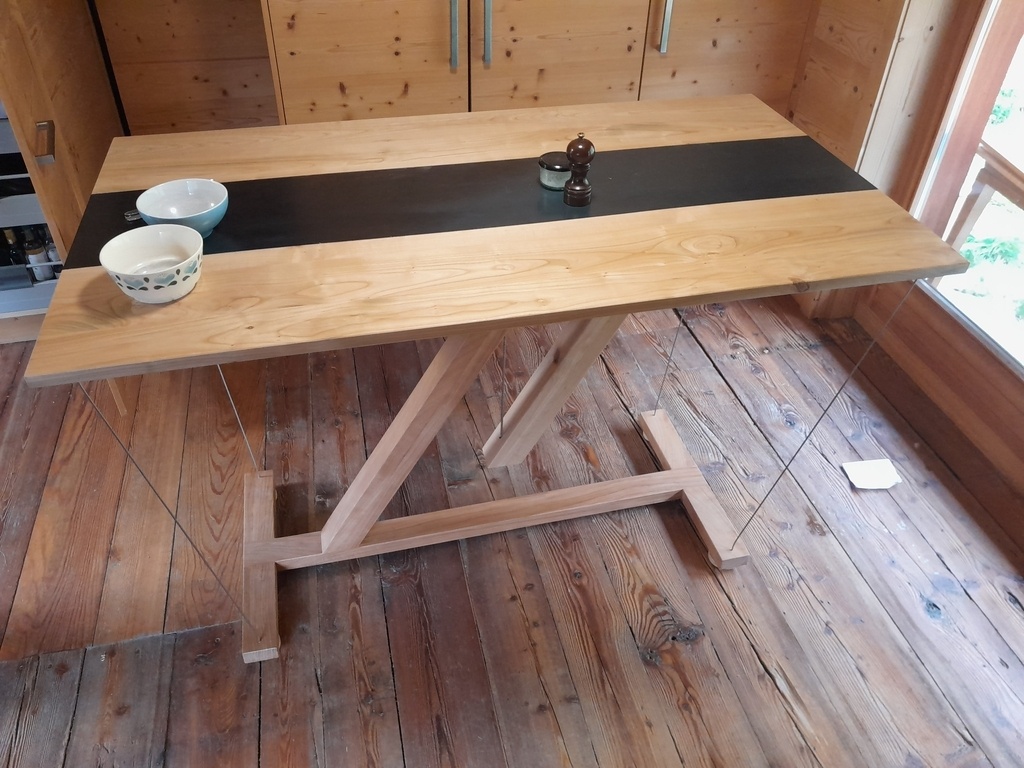

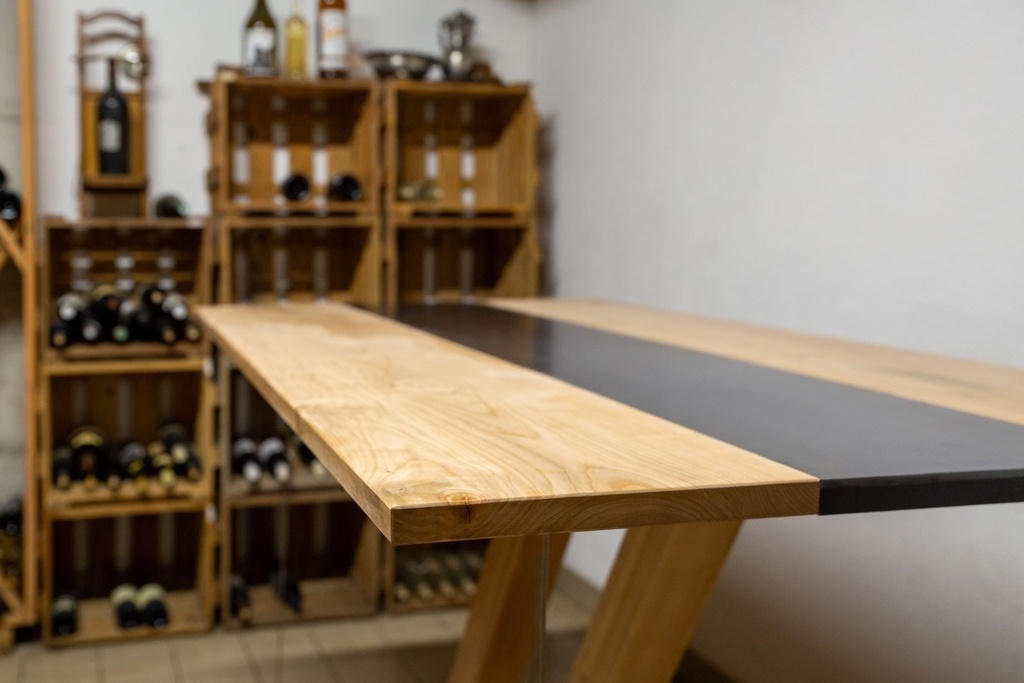

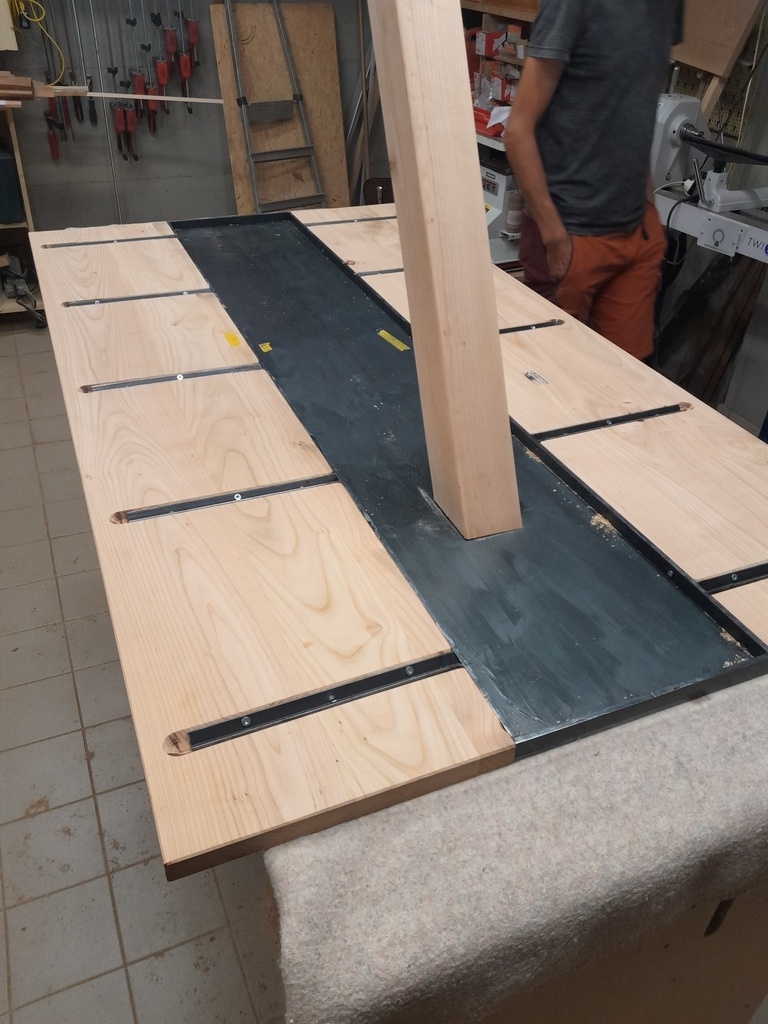

Table en cerisier suspendu par des câbles. Plateau du milieu en métal noir avec des éléments en L qui a été souder sur le plateau principal pour reprendre les deux plateaux de cerisier sur le côté.

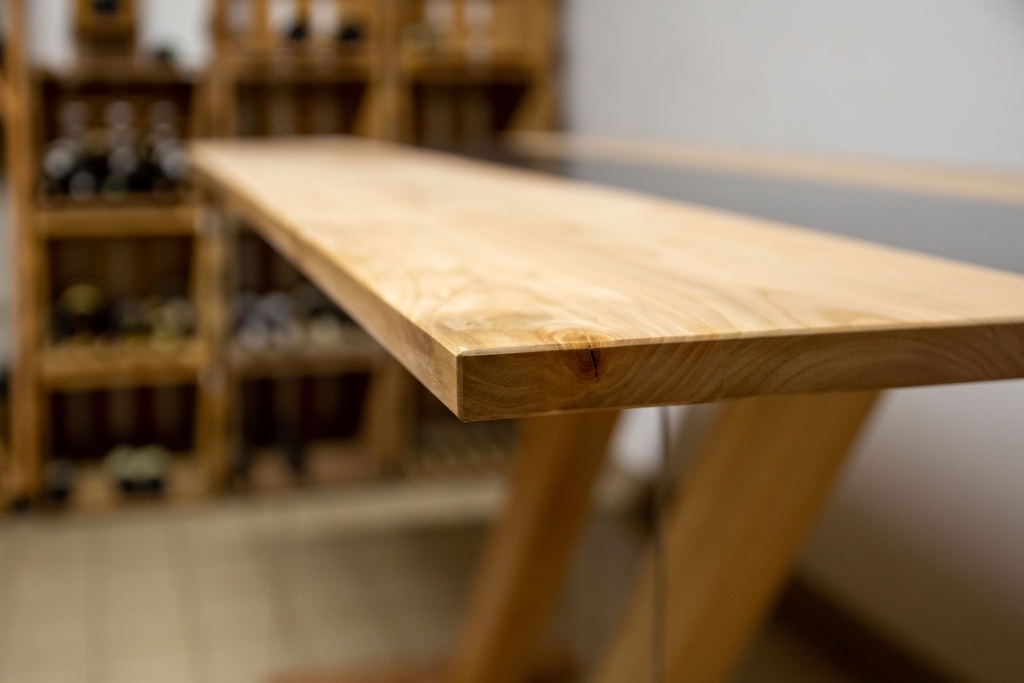

Le plateau fais 30mm d'épaisseur et les pieds font 40mm de hauteur pour une largeur de 80mm.
le problème c'est que le bois est trop souple et quand on tend les câbles plateau bombe et les pieds également.

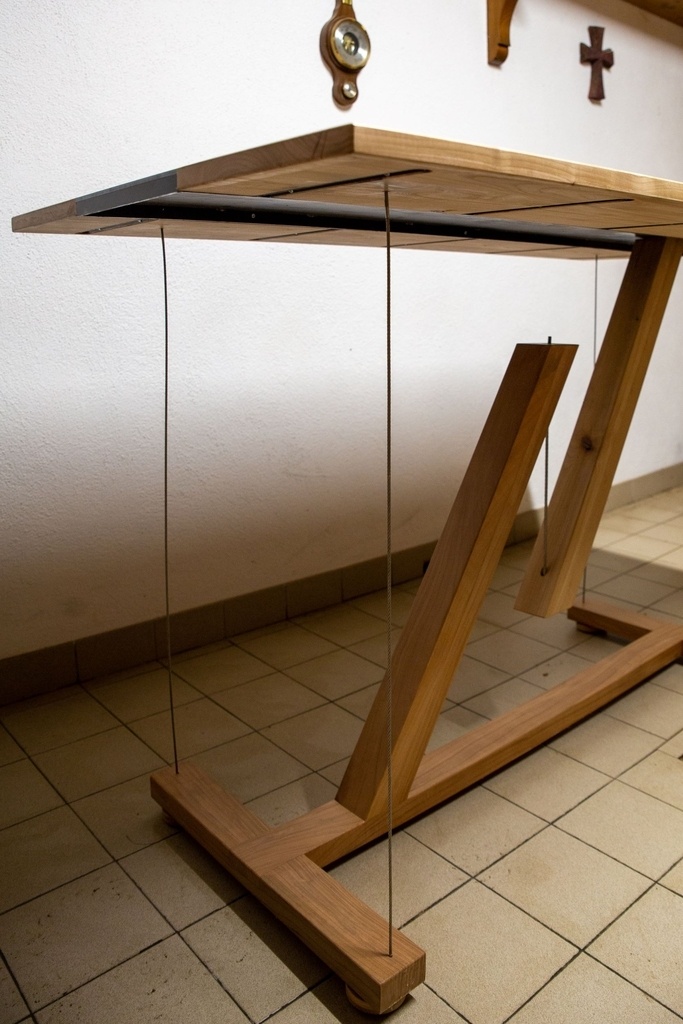

Concernant le premier essai nous avons mis les câbles à la vertical et nous avons vite mis un angle pour essayer de reprendre la stabilité au maximum mais un point à ne pas négliger c'est la torsion autour du point de rotation le câble central.
Un projet très intéressant mais qui est pas si simple techniquement surtout d'un point de vue statique.
Mais comme ce projet est pour un érudit physicien .. il est parfait ..


Discussions

totof  a publié la création "Table suspendu".
il y a 1 an
FBang
( Modifié )

Joli et fascinant… par certain que cette table passe le test de la galipette…

totof
( Modifié )

pas sur non plus 😂 et si tu regardes la table en mangeant tu as le mal de mer en plus ! véridique

Oak
( Modifié )

Il fallait bien que ça arrive. Tensegrissime 👍🏻

totof

la suspension dans tous ces états !!

AvecUnBoutDeBois
( Modifié )

Top ! Bravo

totof

merci

Cadeau que l'on m'a offert avec un don sur l'AdB :)
( Modifié )

Etant physicien, je ne peux qu’apprécier :)

totof

haaaa ! ces érudits 😁

NicolasM
( Modifié )

Il fallait oser ! Tu as une vidéo pour voir l'amplitude du mouvement quand on la pousse un peu ?
On peut poser les coudes sur la table?

totof

Merci, je n'ai pas de vidéo malheureusement ! si tu poses les coudes pour manger il y a pas de soucis mais vu que c'est une table haute en plus si tu t'accoudes comme un bar il y a trop de souplesse dans le bois et ca se déforme !!

dependancesbois
( Modifié )

Impressionnant !!!! Effectivement j'ai pensé au mal de mer aussi !!!
En tout cas belle performance !

totof

Comme on habite en montagne l'aspect mal de mer nous est passé un kilomètre en dessus !! mais c'est assez vomitif comme sensation 😝

artiste : Kamwei Fong
( Modifié )

Tout une table à manger en tenségrité fallait oser !

Intéressant tes réflexions sur l'angle des câbles et les problèmes de torsion. Moi aussi c'est souvent la torsion que j'oublie de prendre en compte

totof

On a osé 😆
Au début on avait les câbles droits et c'était encore pire avec un peu d'angle ca va mieux. Nous, ce que l'on a franchement pas assez considéré c'est la souplesse de l'ensemble si on voudrait on pourrait casser les pieds ou le plarteau en forçant sur les câbles...

Quentin88
( Modifié )

Magnifique et magique, bravo pour cette prouesse.

totof

merci

JPM
( Modifié )

Beau travail…même si je ne suis pas fan.
Jean-Paul

totof

merci, c'est encore un plus beau compliment quand on est pas fan !

david93
( Modifié )

J'adore vraiment, fallait oser ! Elle donne des idées, merci pour les explications, c'est vrai qu'en termes de forces, c'est intéressant. Bravo !

totof

merci, vu que l'on est dans le partage autant pas vous faire avoir comme moi sur les sections, qui je pensais était déjà bien grandes !

Le Bois d'Yv
( Modifié )

La force exercée sur le emmanchements des pieds obliques doit être considérable, non ?

totof

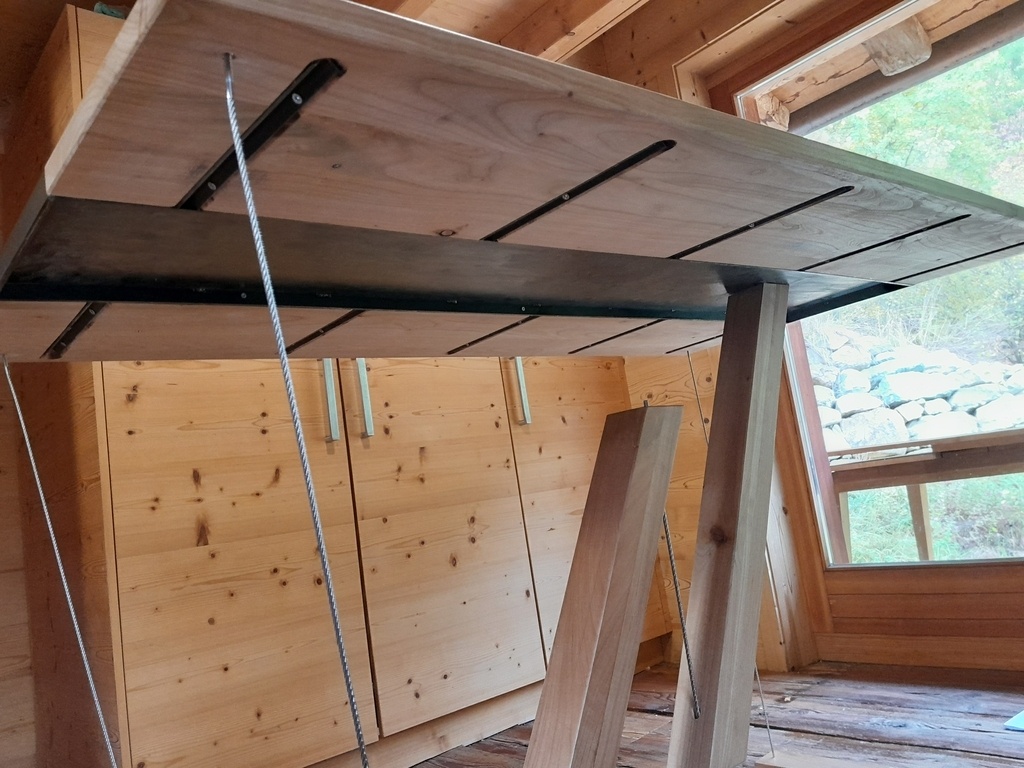

oui c'est pour cela que nous avons mis des sections plus importante. Sur la partie métallique il y a d'ailleurs un fer en T qui a été soudé sur le plateau que l'on a ceinturé de bois.
Je dirais que de cette contrainte on avait été assez attentif et que la conception a "bien" réalisé.
