Un piano vertical

par Jeanemar

Allez, moi aussi je me lance dans le partage d’idée !

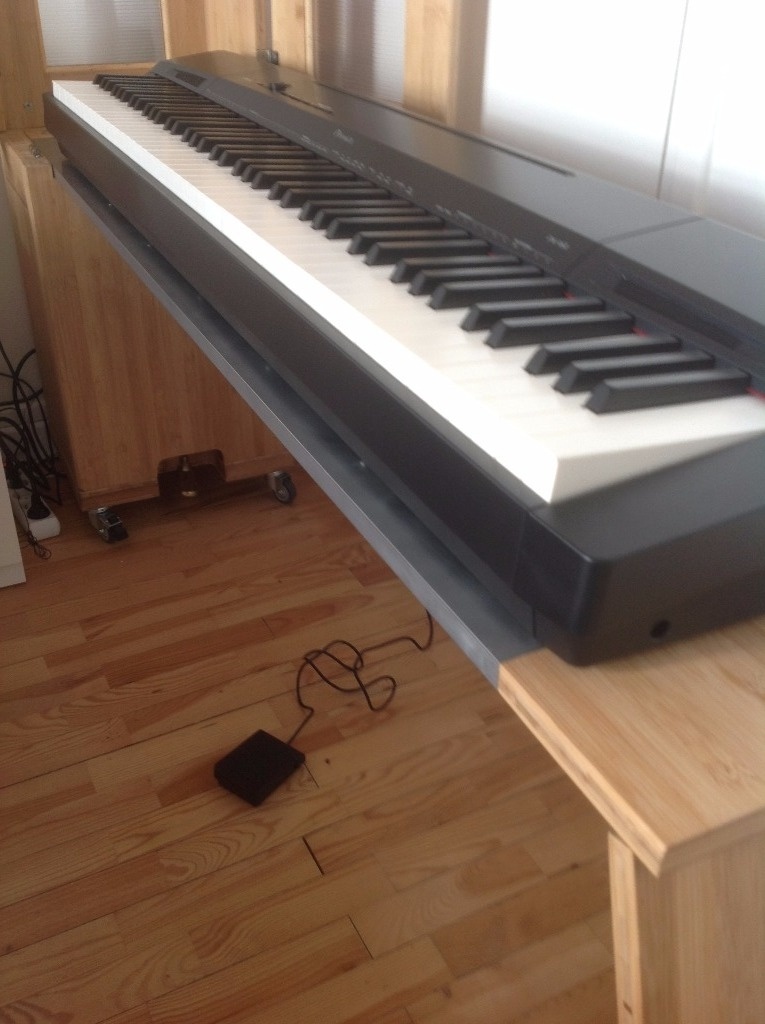

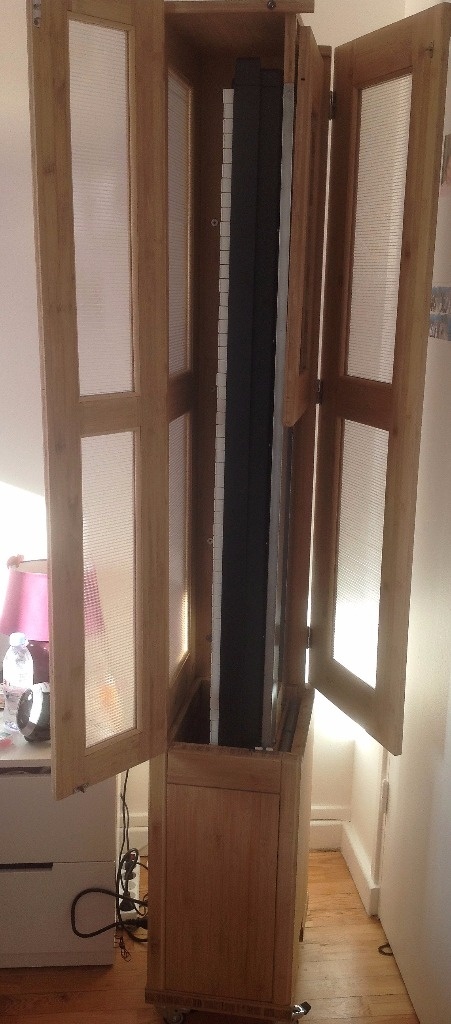

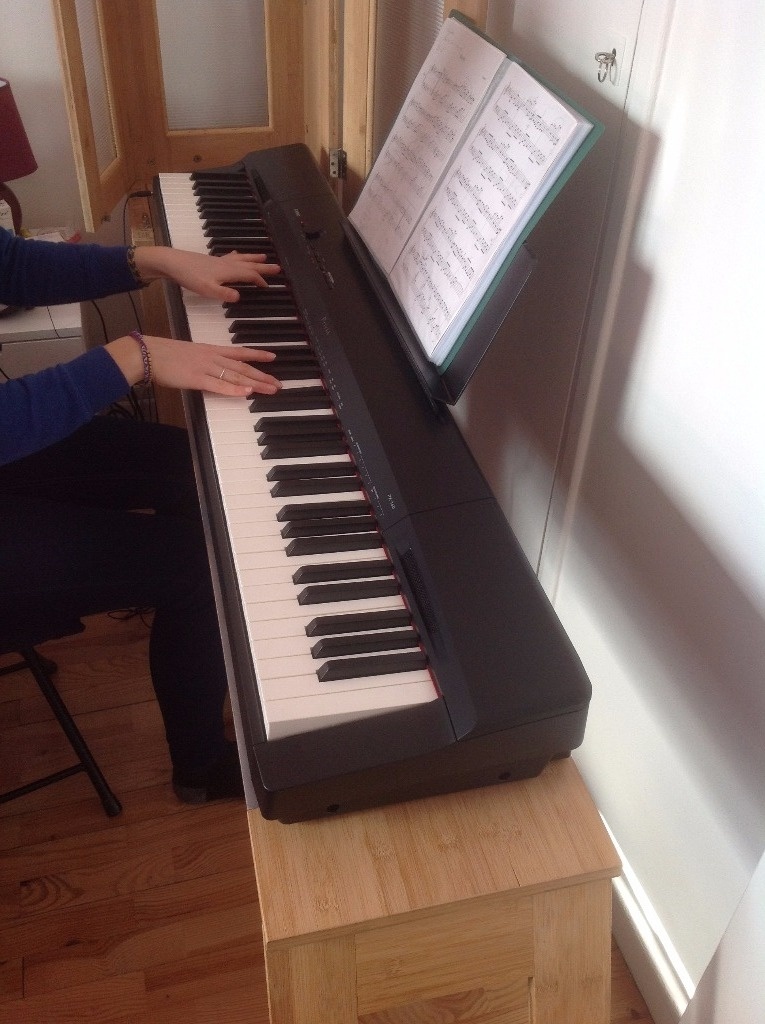

Pour tous les amoureux de piano et occupant de petit studio voici ma solution pour économiser de la surface, tout en conservant la possibilité d’utiliser un piano numérique à 7 octaves, sans longs démontages et remontages de support et avec une surface de touches à 75 cm du sol comme tous les pianos.

Ah j'oubliais les 'deals' supplémentaires ;

  • l'ensemble doit rester démontable pour passer dans la voiture de transport

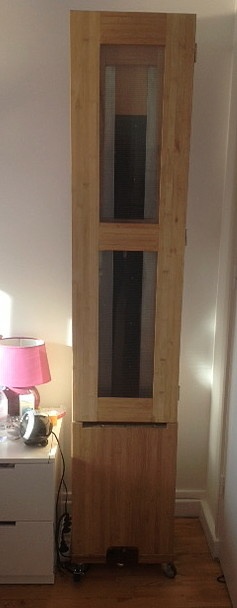

  • le meuble doit pouvoir passer sous une porte donc inférieur à 210 cm
  • les basculements et remontés doivent être facilités pour des bras plus doués au piano, qu'aux soulevés d'altères.

Pour les matières ;

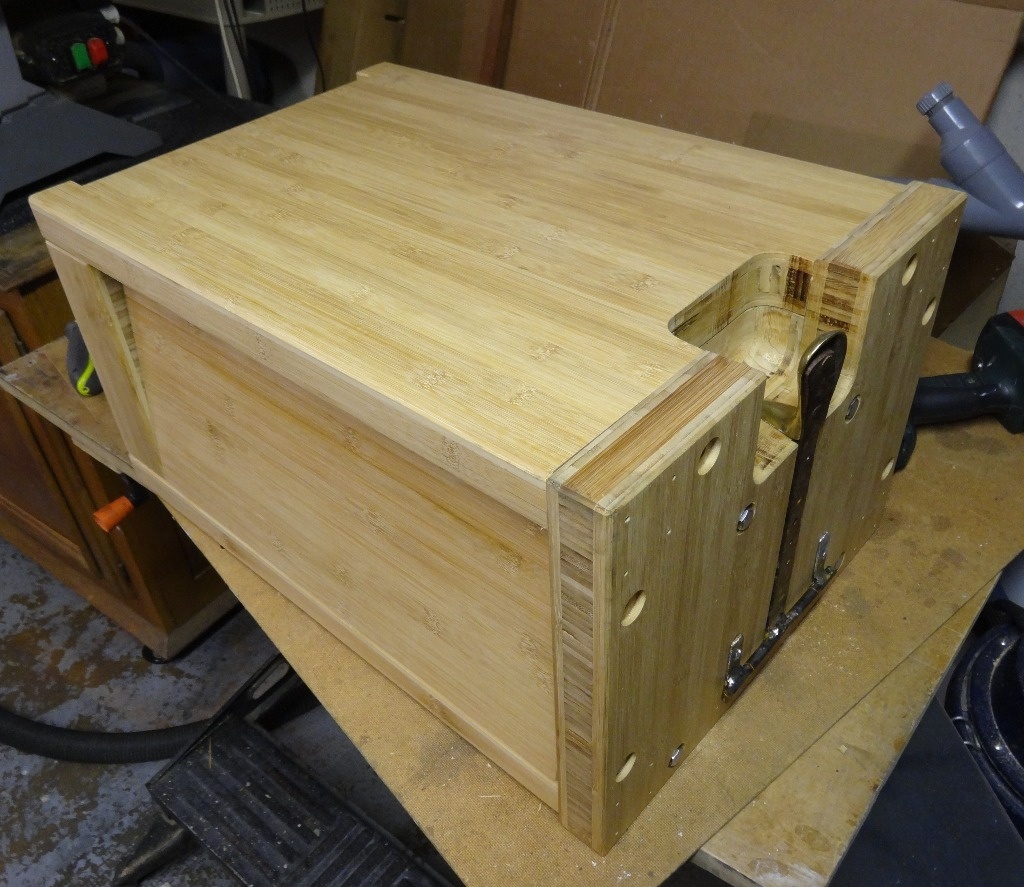

  • Des restes d'une réalisation de cuisine en bambou de 4,5 cm d'épaisseur pour la partie du bas plus lourde, et d'épaisseur de 2 cm environ pour le haut devant rester le plus léger possible.

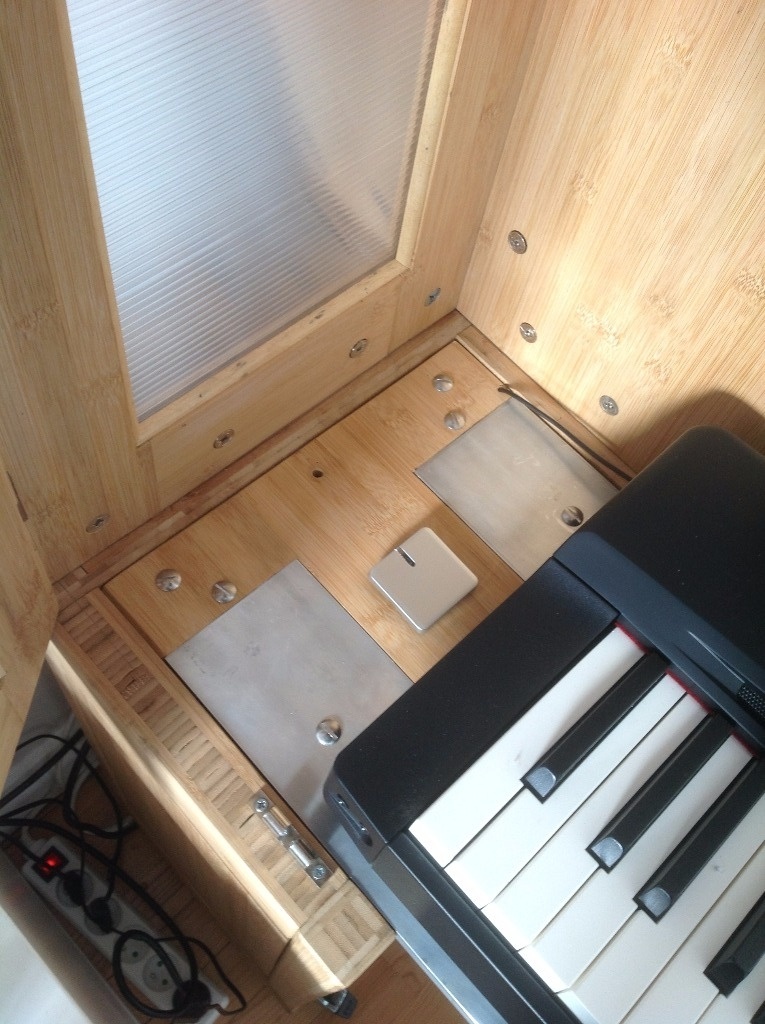

  • Les parois sont donc avec cadres bambou et feuilles de polycarbonate alvéolaires de 5 mm d'épaisseur.

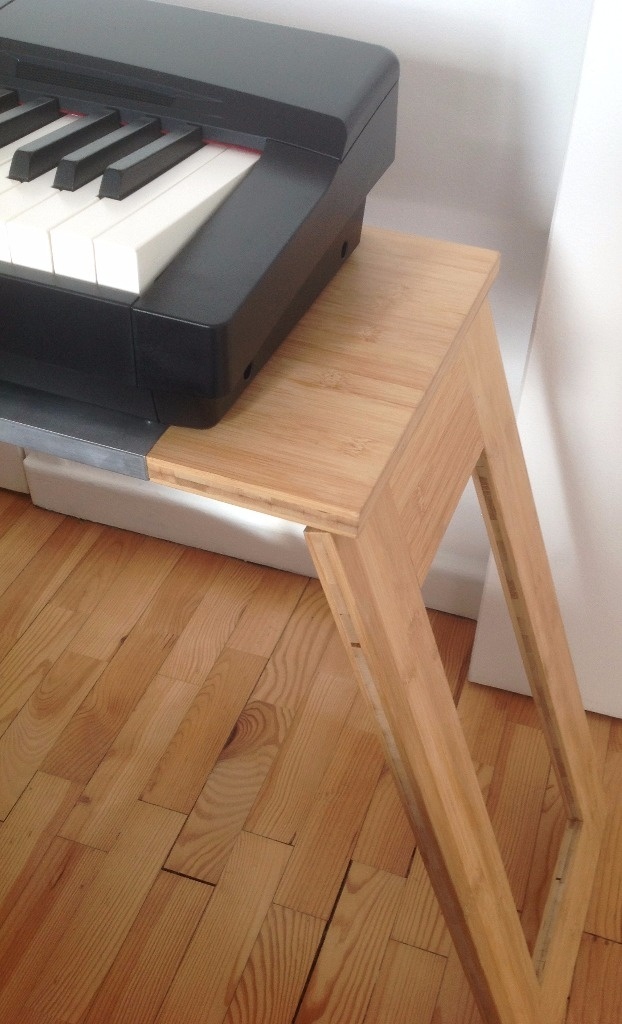

  • Deux bouts de règle en aluminium, polis et vernis encastrés dans des extrémités en bambou.

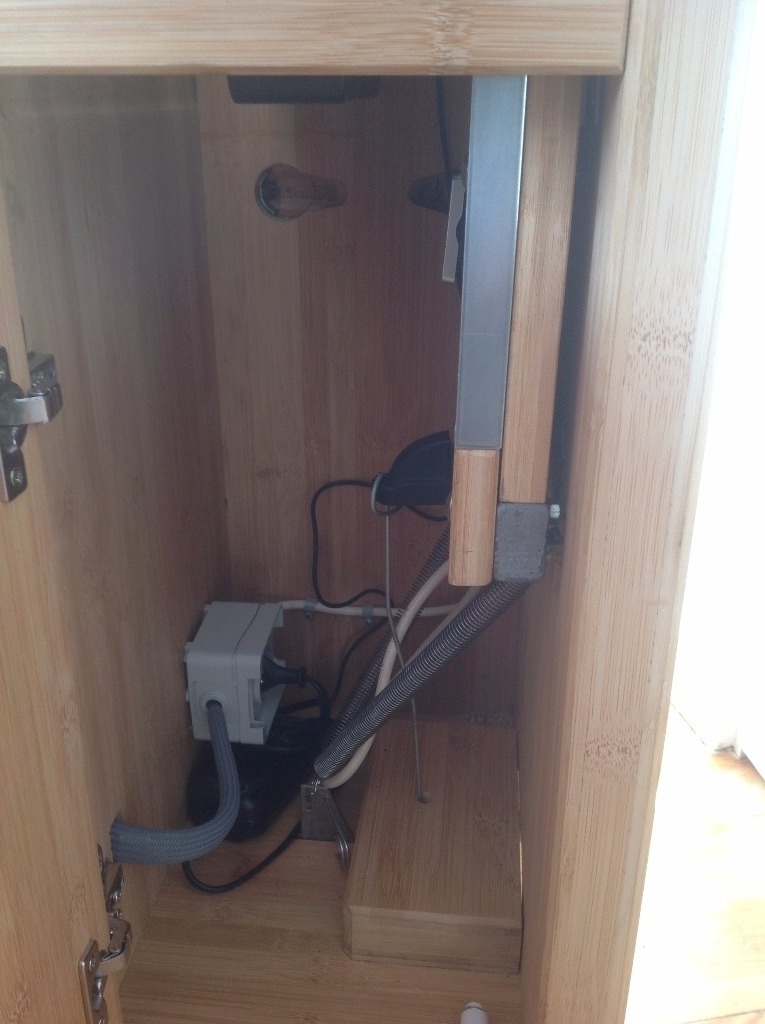

  • Un peu de plomb pour améliorer l'équilibrage du système bambou/alu sur lequel est fixé le piano

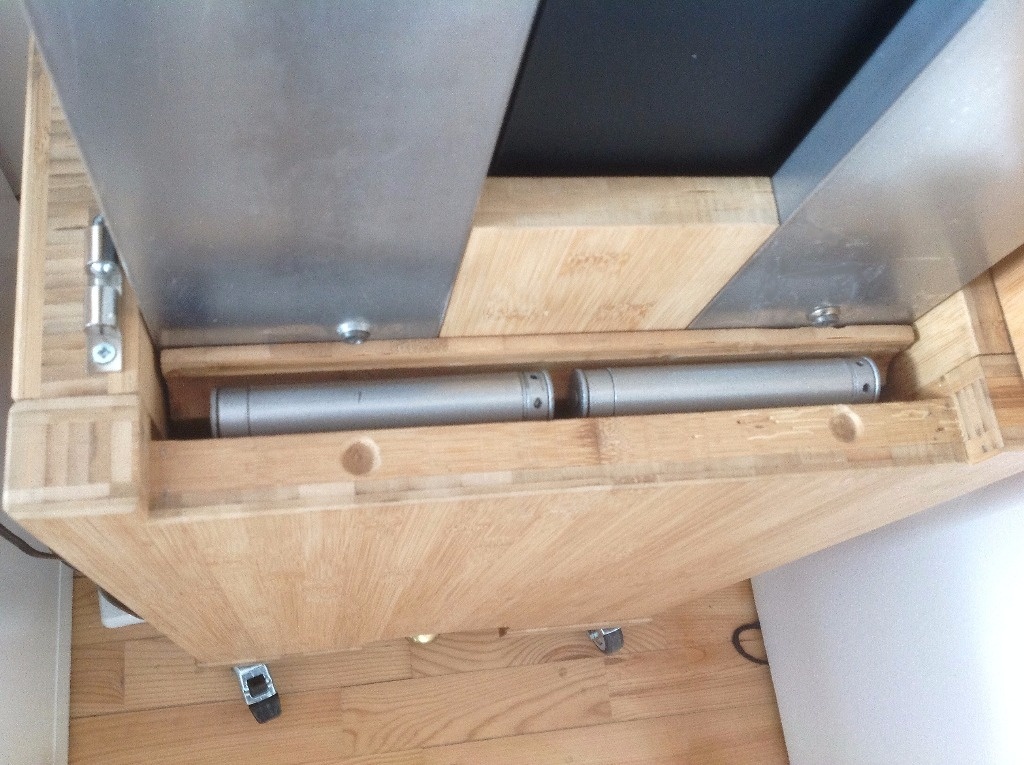

  • Un ressort pour assister la remontée, un autre pour assister la remontée de l’arrêt volet

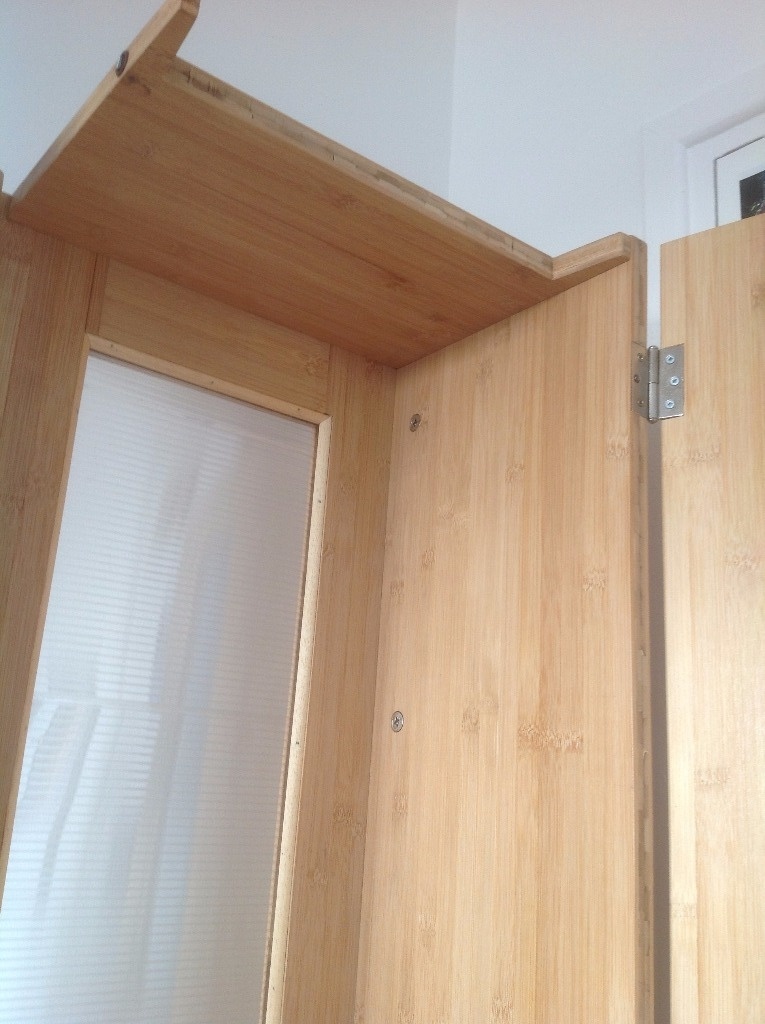

  • Deux charnières à ressort de la marque LIOBEX, même combat contre la gravité que ci-dessus

  • Un arrêt de volet autobloquant, pour bloquer le système en vertical
  • Un peu de matériel électrique, des roulettes ...

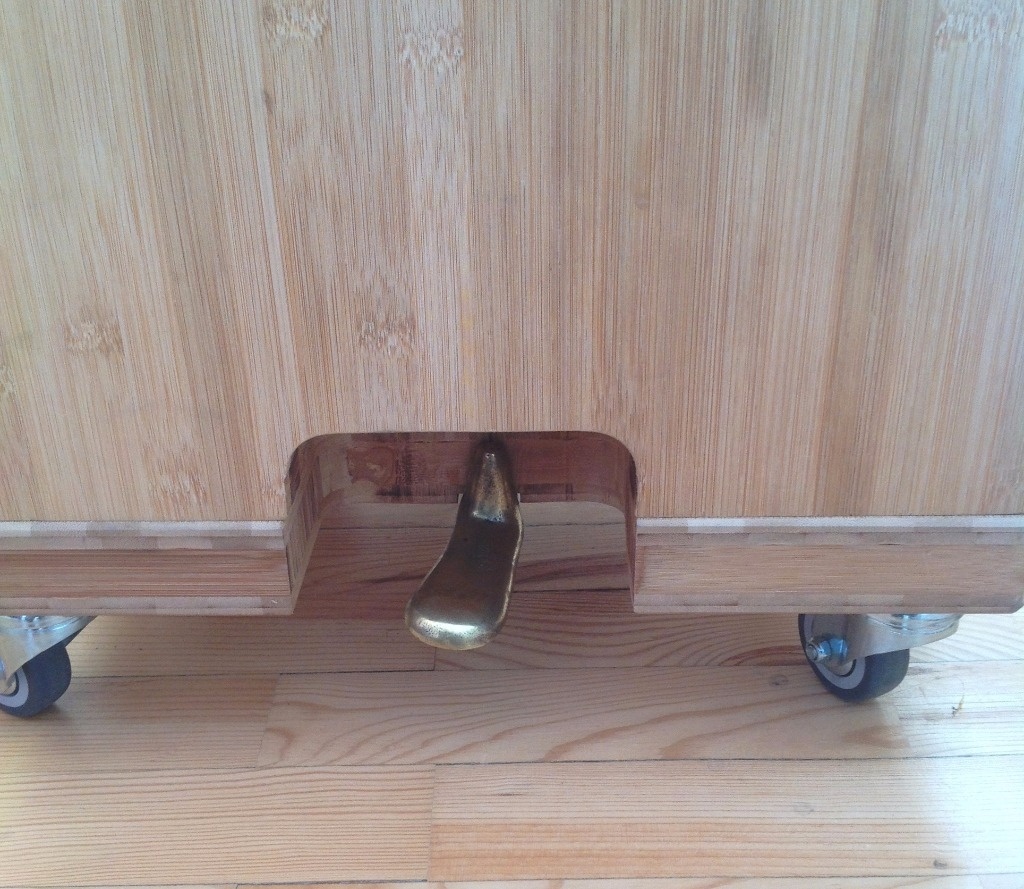

  • Une pédale de piano chinée sur internet (7 euros) pour commander l’arrêt de volet, tout en restant dans la tonalité.

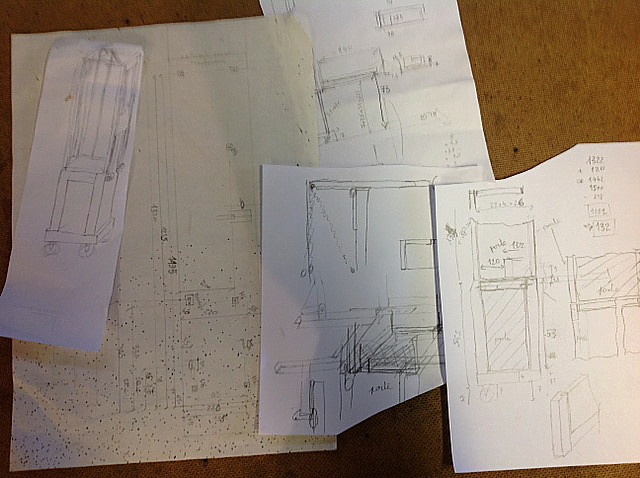

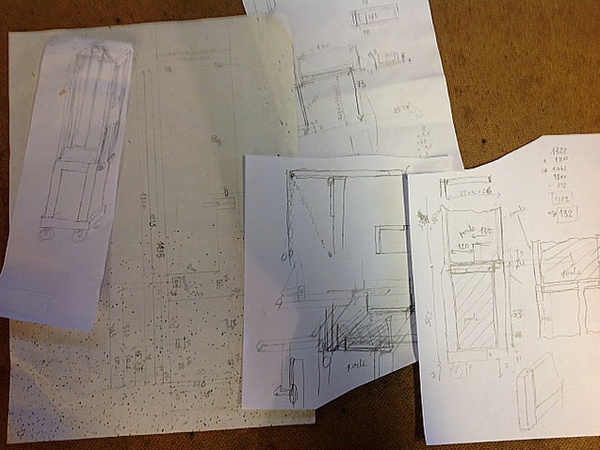

  • Des gribouillages pour fixer les idées et méthodes ; Je n’ai pas trouvé de lien sur internet en relation avec cette réalisation et ses principes mais si l’un des lecteurs en trouve, qu’il m’en fasse part pour ajout.

  • De l'huile de coude ...

N’hésitez pas à commenter.
