Xavier

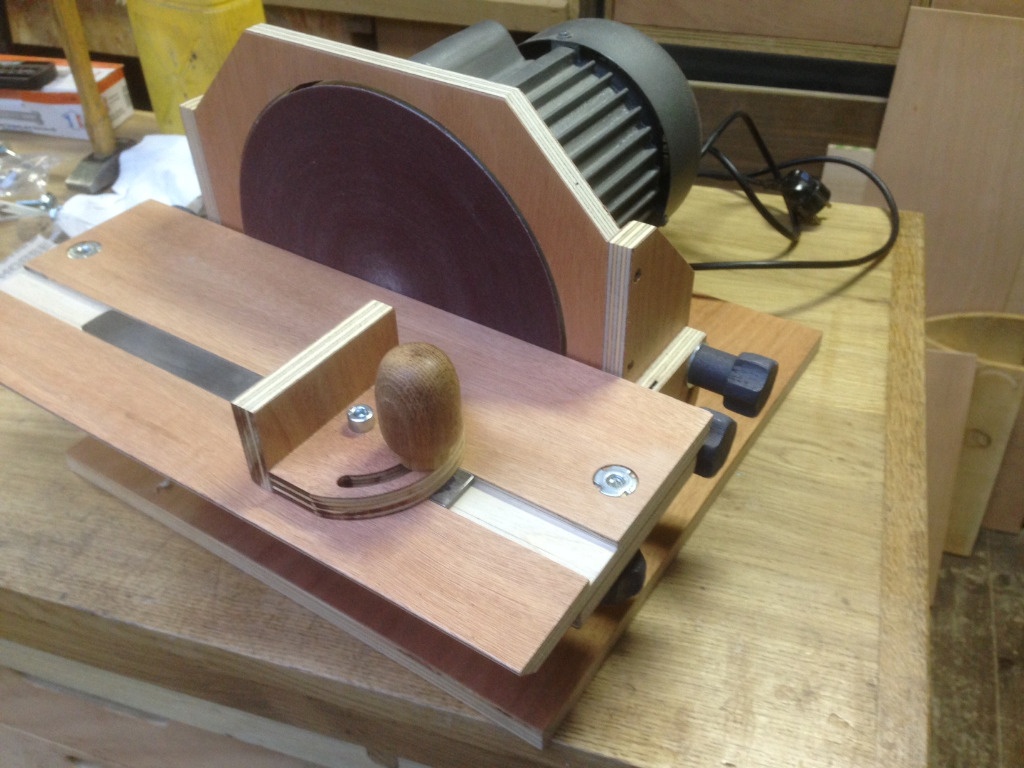

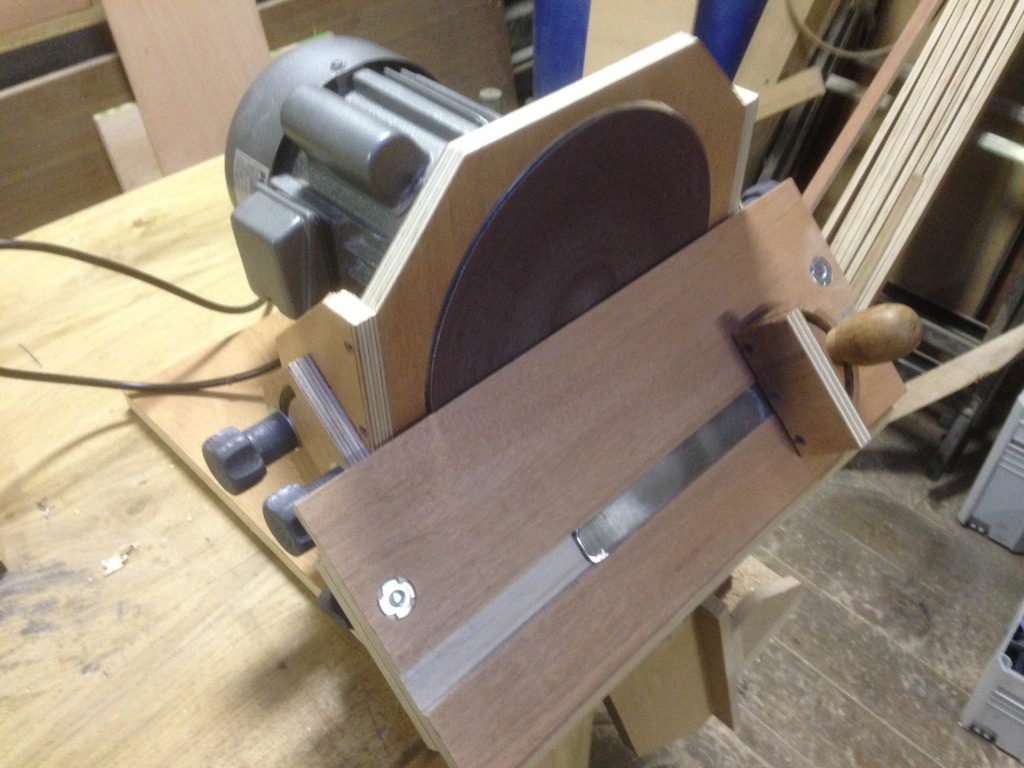

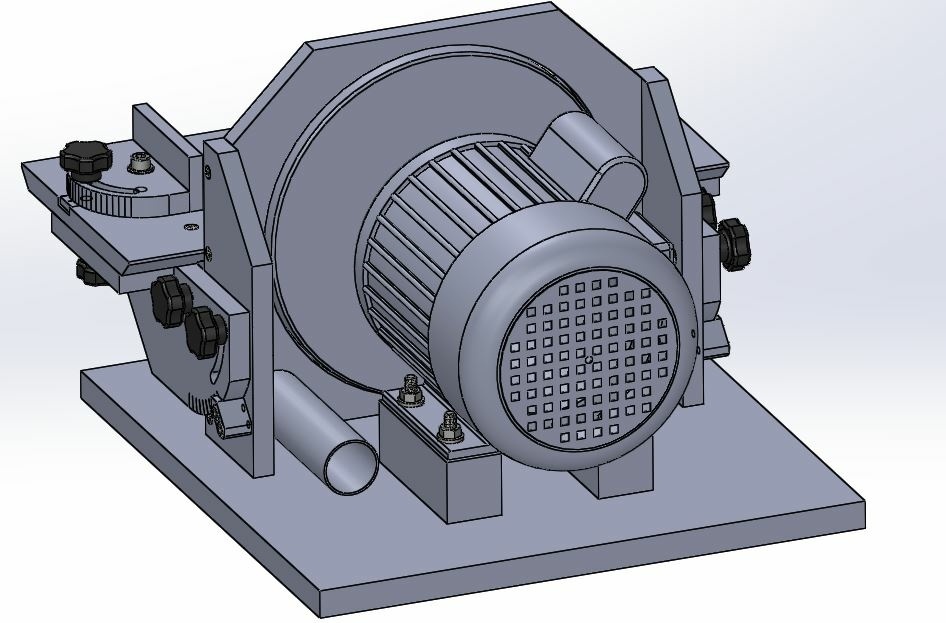

Ponceuse à disque à plateau inclinable

par Xavier

Bonjour à toutes et tous
En m'inspirant de ce que l'on peut trouver dans le commerce j'ai réaliser cette ponceuse.
Étant donné que j'avais un moteur 1500t/min, la réalisation ne m'a couté que 10€ pour l'achat du disque velcro et quelques euros pour la quincaillerie, tout à fait économique.
Xavier

Mis à jour

Contenus associés

On en parle ici

Xavier a publié la création "Ponceuse à disque à plateau inclinable".il y a 9 mois
jeremycmdd


tu nous démontres que l'argent n'est pas sinéquanone aux bon équipements ^^
on peut voir la connexion entre le moteur et le disque, stp ?

Xavier

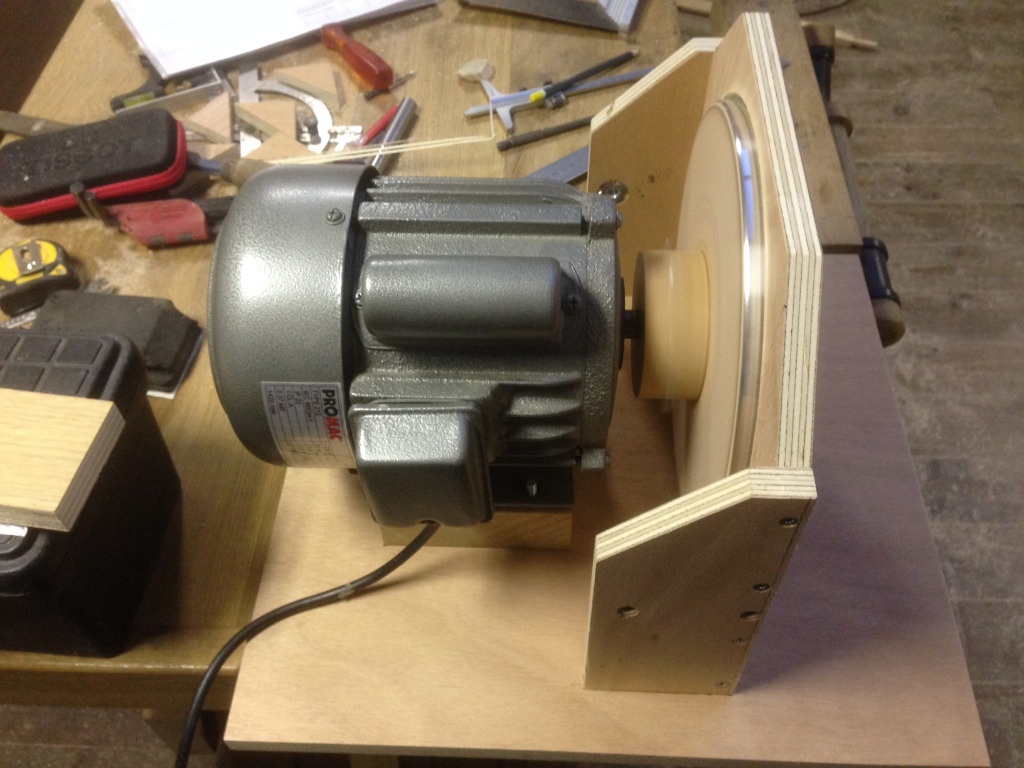

Bonsoir @jeremycmdd , je viens d'ajouter la vue de fixation du disque au moteur, si tu as besoin de plus de renseignements n'hésite pas à me le demander.
Xavier

jeremycmdd


logique mais je ne voyais pas ^^ comme cela tout le monde vois ...

lolive


Belle réalisation ! Je me penchais également sur ce type de projet ayant récupéré un moteur. Ca donne de bonnes idées :)
L'axe de ton moteur est il totalement rond ou a t'il une encoche ?

jeanco77


Je pourrai bien en faire une aussi. L'aspiration diamètre 40 placée en dessous de la table c'est suffisant ? j'avais vu des modèles avec carter pour que ça aspire mieux ?
Tu les trouves où les plaques de velcro pour mettre sur le plateau ?

Xavier


Bonjour

@jeanco77 : Voici les liens pour le disque velcro.

Machine complète

Disque velcro auto-collant

En ce qui concerne l'aspiration je vais voir car je viens de terminer la machine et je n'ai pas encore testé.

@lolive : l'axe moteur est d'un diamètre de 16mm et possède un méplat sur lequel j'ai serré une vis M6 du moyeu du plateau.

Gwain13


Bonjour. Merci pour cette réalisation. Le plateau est en bois ou en métal ? Comment faire pour qu'il soit parfaitement équilibré ?

titie3325


et dire que je me sers de ma mortaiseuse comme ponceuse à disque....
quelle belle machine! surtout le plateau inclinable! là, je dis "chapeau" !

Xavier


Bonjour @gwain13

Oui le plateau est en bois, je possède un tour à métaux ce qui aide pour l'usinage.
Il faut pratiquer comme ça :
Découper le disque à la scie à ruban ou à l'aide d'une défonceuse montée sur un compas (Compas), ensuite faire un encastrement toujours à l'aide du compas et de la défonceuse sur une profondeur de 5mm environ.
Faire un moyeu en bois massif au diamètre de l'encastrement, évidemment c'est plus facile de le faire avec un tour, ensuite coller et visser le moyeu sur le plateau.
Une fois l'ensemble sec (moyeu/plateau) serrer le moyeu dans le mandrin du tour et usiner la face et le diamètre extérieur, une fois cette opération terminée et sans démonter du tour, exécuter l'alésage.
De cette manière tu es sûr que le plateau tournera bien rond et qu'il sera équilibré.
En espérant avoir répondu à ta question.
Cordialement.

Xavier

Gwain13


Merci bien Xavier mais je n'ai pas de tour.

Xavier


Bonjour @gwain13

Tu peux également procéder de la sorte:
Découper le moyeu à un diamètre légèrement supérieur au final, le percer proprement au diamètre de l'axe moteur, l'insérer sur l'axe il faut que ça rentre légèrement serré, ensuite faire tourner le moteur et dresser le moyeu comme on le ferait sur un tour à bois.
Exécuter le plateau comme mentionné précédemment et le fixer sur le moyeu et répéter le dressage de l'ensemble monté sur le moteur.
J'ai déjà réalisé ce type d'usinage avant de posséder un tour, ça fonctionne.
Bien entendu il faut faire attention lors de l'usinage mais comme ça on y arrive aussi.
Bon courage si tu te lances.

Xavier

tetart


Belle réalisation ! Je vais finir par me lancer un de ces jours.
Peut-être en partant du mandrin de ma mortaiseuse Kity 652 ? je ne sais pas si c'est une bonne idée ...

Gwain13


@xavier Merci pour l'astuce. Je vais essayer.
@tetart Bonne idée pour la mortaiseuse. A creuser.

ecto1


Il y a de la maîtrise, bravo, je reste pantois devant un tel savoir faire.

Xavier


Merci @ecto1

Xavier


Pour @tetart

Je ne pense pas que l'idée de la mortaiseuse soit bonne, car il faudrait pouvoir fixer le moyeu d'une manière sure.
Par contre si tu as la possibilité de faire un axe du diamètre de l'arbre moteur et décolleté de l'autre coté pour pouvoir être serré dans le mandrin de la mortaiseuse, alors là pourquoi-pas en se servant de la table comme chariot en y fixant un ciseau ou un bédane.
Il faut aussi être sûr, que l'axe une fois serré dans le mandrin de la mortaiseuse, tourne rond.
Mais qui n'essaye rien ne peut savoir si ça fonctionne.

Xavier

Oliv


Superbe cette ponceuse, bravo Xavier.
Tu fais arriver la table pile au centre du disque ou un peu en dessous ?

J'ai un moteur de lave linge que je destine à la même utilisation, mais l'extrémité de son axe est occupé par un "embout" servant à accueillir une courroie. Et je ne sais pas si je vais arriver à le retirer. Du coup je me demandais s'il y aurait un avantage à conserver ce principe de courroie, en déportant l'axe du disque ponceur donc.
Si tu as un avis sur le sujet, je suis preneur :)

Merci.
Oliv'

lolive


@oliv
L'avantage d'une courroie, c'est que tu peux l'adapter sur n'importe quel outil muni d'un axe.
Idéalement, un seul moteur pourrait servir a plusieurs machines avec un simple changement de poulie...

J'avais essayé d'envisager ce genre de réalisation, mais le temps me manque et il faut une sacré compétence d'ingénierie !!
Si quelqu'un a déjà vu ou fait ce genre de chose je suis preneur :)
Olive

Oliv


Ah oui tiens, je n'avais pas vu les choses sous cet angle.
Pour moi, la courroie apportait une sécurité en cas de blocage du plateau. Elle saute ou se déchire si le plateau venait à bloquer (ce qui est arrivé à mon lave linge quand le tambour a stoppé net en plein essorage ^^). Préservant ainsi le moteur.

tetart


Merci pour le retour @xavier mais je ne suis pas sûr d'avoir bien compris.
- décolleté ? c'est à dire ?
- et ciseau ou bédane, je n'ai pas fait le lien ?
Si le moyeu est serré dans le mandrin ce n'est pas suffisant ?

@lolive ce que tu décris existe (et depuis quelques années), il s'agit par exemple des ensembles KITY (comme ma mortaiseuse d'ailleurs)

tetart


Bon en me documentant un peu et notamment sur le lien donné précédemment ;) , KITY propose à l'emplacement de la mortaiseuse (donc toujours alimenté avec le moteur central) une mortaiseuse à table fixe ou une ponceuse à disque.
Mais ils parlent de remplacer le palier avec arbre ... c'est quoi ?

Xavier


Bonjour @tetart,

Désolé pour la réponse tardive, Décolleter veut dire usinage de pièce cylindrique pour arriver au bon diamètre.
Le ciseau ou bédane servent à l'usinage comme on le ferait sur un tour à bois.
Le moyeu nécessaire au plateau doit avoir un diamètre d'environ 70 à 80mm, je ne pense pas que le mandrin de la mortaiseuse puisse accepter un tel diamètre.
Pour la kity, le support et la table sont identiques par contre il y a un arbre avec un mandrin et un autre équipé du plateau de ponçage et c'est ces éléments qu'il faut intervertir.
j'avais une K5 auparavant, mais les changements intempestifs de courroie étaient agaçant mais simple tout de même, j'ai fini par investir dans du matériel plus résistant.
Au départ l'idée de Kity était bonne, on pouvait acheter la table et compléter les équipements à mesure de ses besoins et/ou finances!

Pour @oliv,
le plateau se situe quelques millimètres en dessous de l'axe.
en ce qui concerne le moteur de lave linge il faut faire attention à la vitesse, si c'est un moteur récent avec des charbons il va tourner beaucoup trop vite à moins d'avoir récupéré le variateur de vitesse qui le commande.
pour moi il n'est pas nécessaire de démonter la poule, il suffit d'adapter l'alésage du moyeu à cette poulie qui est montée serrée sur l'axe moteur et qui tourne parfaitement rond.

En espérant avoir été suffisamment clair dans mes explications.

Cordialement

Xavier

Oliv


Bonjour Xavier, et merci pour ta réponse.

Il s'agit d'un moteur dit "universel", normalement avec le branchement adéquat, je devrai arriver à le faire tourner à 1500trs/min. C'est ce que j'ai lu à droite à gauche, je n'ai pas encore testé.
En bout d'axe, la poulie est crantée, il faudrait que je l'aplanisse peut-être. Mais avec les moyens du bord, je doute d'obtenir quelque chose de très cylindrique (et pas conique).

Gwain13


Mon moteur tourne a 2400 tours minutes. Tu penses que c'est compatible ?

Xavier


Bonjour,
Pour Oliv
Pourrais-tu déposer une photo de la poulie, je te donnerai mon point de vue.
Si c'est un moteur universel il est facile de faire varier la vitesse à l'aide d'un module type gradateur comme ceci : Gradateur/Variateur
Pour Gwain
Les ponceuse de ce diamètre vendues dans le commerce tournent à 1400t/min, il faut essayer, je penses que ça peut aller mais il y a un risque de brûlure dû fait de la vitesse.
Cordialement.
Xavier

Oliv


Bonjour Xavier,
Il me semble qu'en le branchant correctement, je n'aurais pas besoin d'équipement supplémentaire pour qu'il adopte une vitesse convenable pour ce type d'utilisation. Enfin, de ce que j'ai compris.
Voici à quoi il ressemble. Ce n'est pas le mien, mais un modèle équivalent trouvé sur internet : photo
