Une deuxième butée pour le guide perpendiculaire

Cette création contient 1 retour d'expérience.

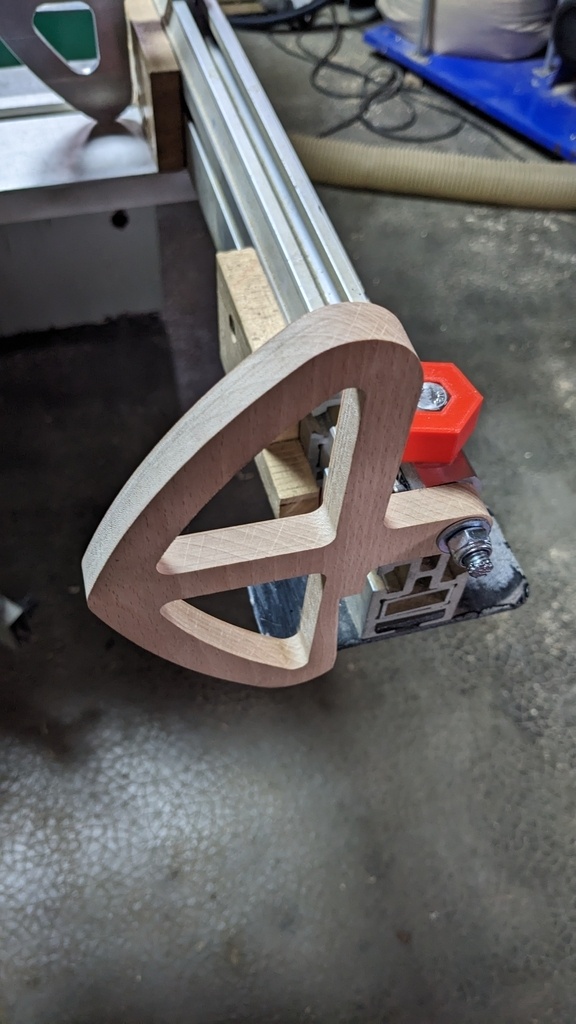

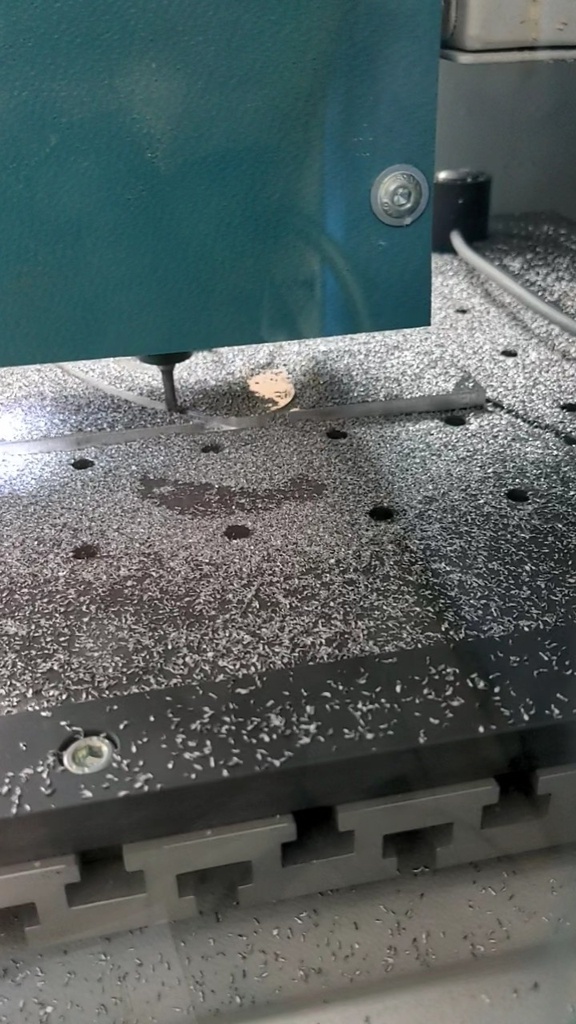

Salut, sur le combiné que j'ai acheté en juin dernier , il n'y avait qu'une seule butée escamotable, l'occasion de faire des essais dans l'alu avec le petit Charly robot que j'ai remis en route au lycée ! Résultat : Nickel ! J'avais d'abord fait la butée en hêtre mais c'était un peu trop souple à mon goût ( peut être que j'aurais dû usiner dans l'autre sens des fibres !

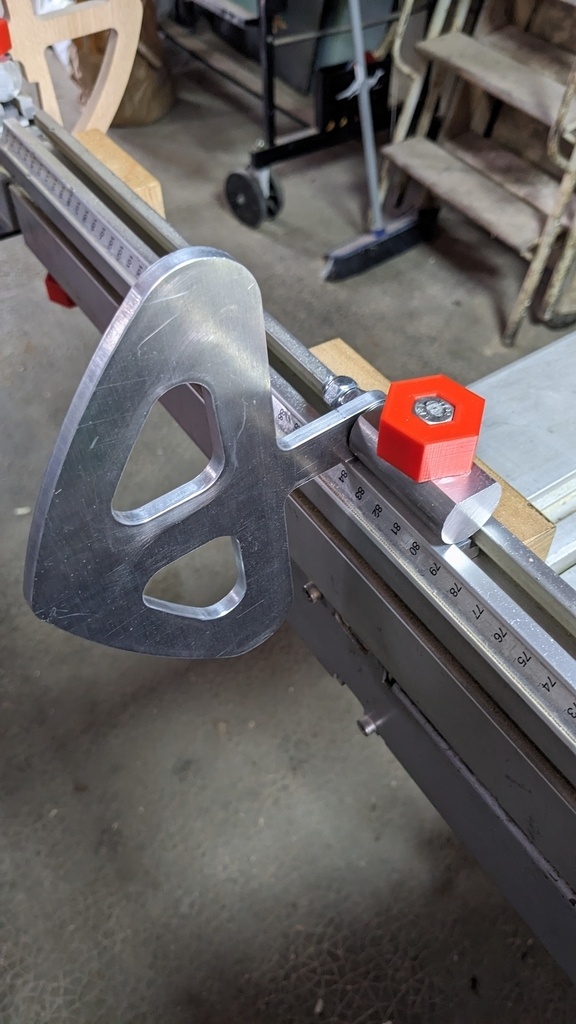

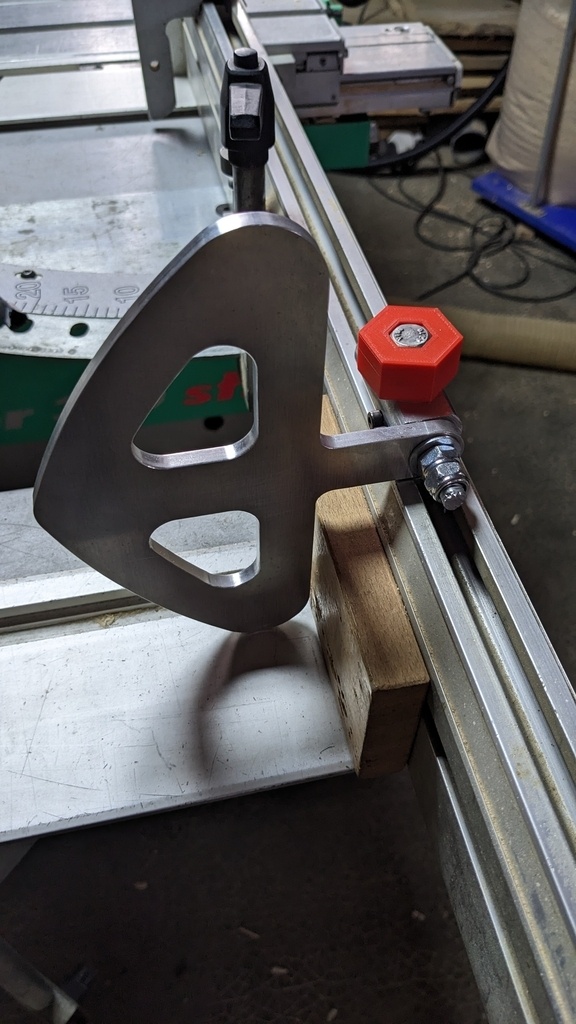

Bref un morceau d'alu usiné et taraudé en M8 pour le lardon , un cylindre taraudé en M8 et percé pour passer une vis M8, un morceau de tige fileté, 2 rondelles , une vis M8, une poignée pour la vis imprimée en 3D et une butée usinée dans une chute d'alu de 6 mm d'épaisseur .

Si ça peut donner des idées !

Mis à jour

1 retour d'expérience

FrancoisB
( Modifié )
Indicateur de mesure pour butée amovible fabrication maison

Salut, la suite : quelques minutes de bricolage pour finaliser la butée qui fonctionne à merveille.

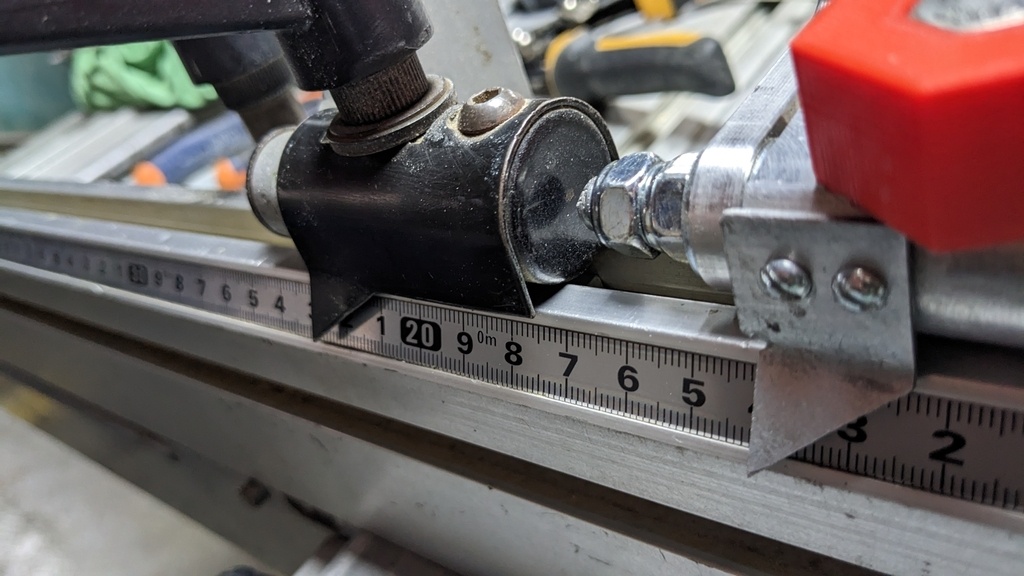

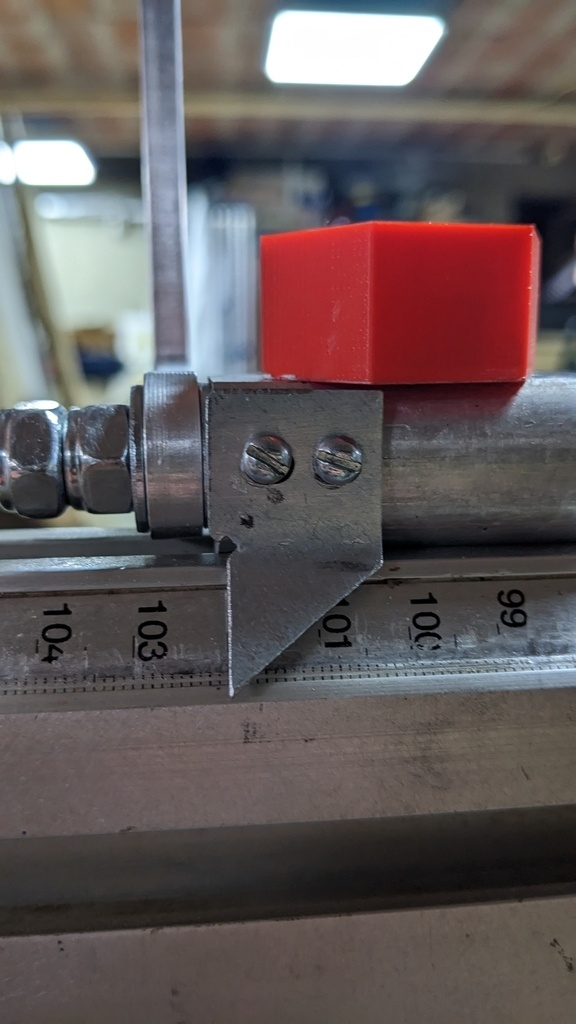

J'y ai ajouté un indicateur de mesure , 2 trous taraudés en M3 dans le bloc et une petite plaque d'acier pliée et coupée à mesure avec deux trous oblongs vissée dessus. Les trous oblongs permettront un réglage aux petits oignons quand j'aurais remplacé le ruban de mesure du guide perpendiculaire ( celui ci à bien vécu et les graduations sont quasi invisibles ). J'ai enfin trouvé des rubans adhésifs de moins de 11 mm (un droite à gauche pour le guide perpendiculaire et un gauche droite pour le guide parallèle ) ... Merci la chine ...

Édit :

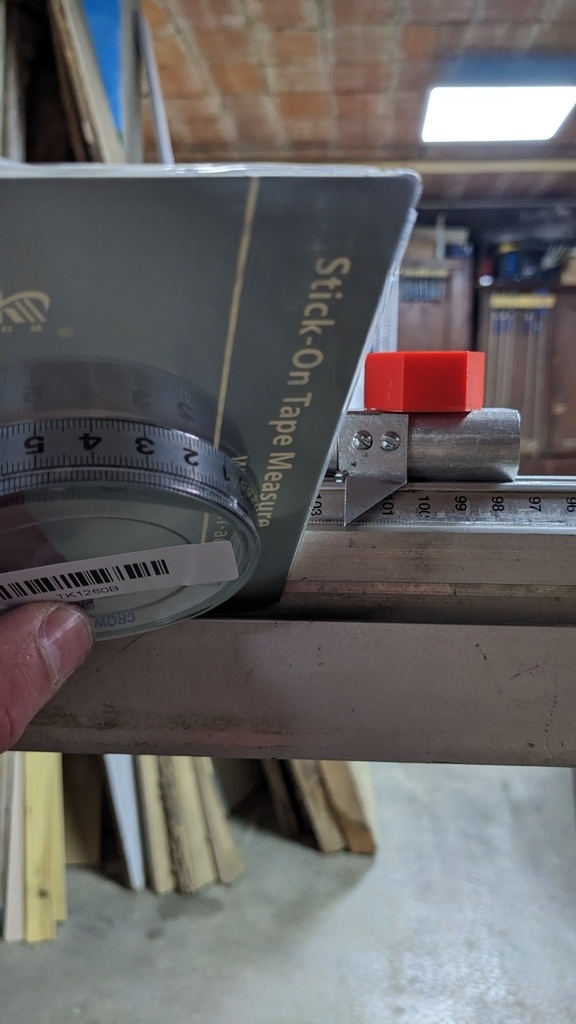

J'ai remplacé le ruban !


Discussions

FrancoisB  a publié la création "Une deuxième butée pour le guide perpendiculaire".
il y a 1 an
Fabien R
( Modifié )

Joli!
Le Charly Robot, en voilà un nom qui rappelle bien des souvenirs!
A l'époque on le faisait dessiner avec un feutre par manque de broche pour usiner :)

FrancoisB

Oui, une machine sous utilisée par les collègues de technologie dans les années 90 par manque de consommables j'imagine ( je me rappelle au collège ne faire que perçages de circuits imprimés avec ).En tout cas sa précision me surprend à chaque fois ! Avec un logiciel de CAO , je peux même faire des usinages 3D. Et les fraises au boulot , c'est pas ce qui manque ! Faut pas être trop gourmand avec les passes (0,5 dans l'alu ...) Et ça marche parfaitement !

Ara
( Modifié )

Ah ben oui ça peut donner des idées ! Moi je m'emmerde avec un truc pourri, qui certes rend un peu service mais pas beaucoup, et là tu viens de montrer qu'on peut s'en faire une soi-même... Il suffisait d'y penser !

Tombe pas dans l'oreille d'un sourd. Merci pour le partage !

FrancoisB

Merci !

dorian

Wahou bien joué, rien que de voir les photos je sens que ça va m'aider beaucoup à l'atelier 🙂 Beau projet et très propre 👍 Merci pour le partage 🙂

FrancoisB  a ajouté un retour d'expérience "Indicateur de mesure pour butée amovible fabrication maison".
il y a 11 mois
